2017年第三届广东省技工院校教研会（机械制图）教师职业能力竞赛教学设计
课题1：点的三面投影及其投影特性 教学设计方案 一、教学思想 根据目前教育“以就业为指导、以能力为本位、以技能为核心”的教学原则，将培养学生关键能力（即自我或个人能力、社会能力、方法能力以及专业能力）作为重点的指导思想，结合学生认知事物的规律，将教学目标确定如下： 二、教学目标与要求 1、知识与能力 知识目标：通过学习，理解三视图的形成过程，熟练掌握点的投影规律。 能力目标： 1、培养学生理论结合实际的学习方法，初步建立平面图形和空间立体图形的转换关系。 2、引导学生培养做事要从基础开始的踏踏实实的良好习惯。 2、过程与方法 使学生理解点的投影规律，理解点的坐标与三投影面的关系，能熟练运用“三等关系”绘制点的三面投影。 3、情感与态度 让学生通过亲自动手作图，体验成功，在不断尝试中激发求知欲，在不断摸索中陶冶情操。 三、教学重、难点 1、教学重点 正投影法中点的投影规律 处理措施：系统串讲知识点，使学生建立易于理解、便于记忆的知识框架，从生活中接触到的影子为切入点，引入本章该节内容。 2、教学难点 根据点的投影规律画点的三面投影 处理措施：根据本节课的特点和学生的认知水平，我主要采用讲授法来使学生获取新知识并且在课堂上让学生通过练习来深化对知识的理解。在总结的时候尝试让学生先讨论再请学生代表进行总结，更好地提高课堂效率。 四、教学策略、教学方法与手段 创设任务情境─引导自主探究─进行归纳总结 采用任务驱动法，精讲多练，充分将课堂交给学生，以完成一个具体的任务为线索，把教学内容有机贯穿在任务之中，让学生在任务的引领下，经过思考和教师的点拨，积极主动地参与学习，达成教学目标。
教案1：点的投影 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
新知教学1、点的投影特性 点的投影特性：点的投影永远是点。 2、点的投影标记 空间点用大写字母标记，如A、B、C等； 水平投影用相应的小写字母标记，如a、b、c等； 正面投影用相应的小写字母加一撇表示，如a′、b′、c′ 等； 侧面投影用相应的小写字母加两撇表示，如a″、b″、c″ 等。 将空间点A置于三投影面体系中，自点A分别向三个投影面作垂线（即投射线）与H面交于点a，与V面交于点a′，与W面交于点a″，即得点A的水平投影a、正面投影a′，侧面投影a″。 3、点的三面投影
新知教学 用细实线将点的相邻两投影连接起来，aa′ 和a′a″ 称为投影连线。a与a″不能直接相连，需借助辅助线来实现这个联系。 保证点在V面和W面投影对应关系的作图方法： （1）以O点为圆心画弧 （2）由O点作45°线 4、点的投影规律 （1）点的正面投影和水平投影的连线垂直于OX轴，即a'a⊥OX； （2）点的正面投影和侧面投影的连线垂直于OZ轴，即a'a"⊥OZ； （3）点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离，即aa x= a"a z。 例题讲解： 已知点A的两面投影a、a′，求作其第三面投影a″。 方法一： 解题步骤： (1) 过原点O作45°辅助线； (2) 过a作平行OX轴的直线与45°辅助线相交一点； (3) 过交点作⊥OY的直线；
新 知 教 学 方法二： 解题步骤： (1) 过a作平行OX轴的直线与OY H相交于一点； (2) 以O点为圆心，O与交点的长为半径交OY W于一 点； (3) 该直线与过a′ 且平行OX轴的直线相交于一点即为 a″ ； (4) 过交点作⊥OY的直线； (5) 该直线与过a′ 且平行OX轴的直线相交于一点即为 a″ 。 5、点的投影与坐标 若把三个投影面当作坐标面，那么各投影轴就相当于坐标轴：其中OX轴就是X轴，OY轴就是Y轴，OZ轴就是Z 轴，三轴的交点就是坐标原点。 空间点A到三个投影面的距离就等于它的三个坐标：
29.1投影（1） 一、教学目标： 1、经历实践探索，了解投影、投影面、平行投影和中心投影的概念； 2、了角平行投影和中心投影的区别。 3、使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。 二、教学重、难点 教学重点：理解平行投影和中心投影的特征； 教学难点：在投影面上画出平面图形的平行投影或中心投影。 三、教学过程： （一）创设情境 （导入图片）问：这是什么？ 皮影戏又名“灯影子”，是我国民间一种古老而奇特的戏曲艺术，你们看过吗？下面我们一起来欣赏一段我国的国粹---西游记片段（二）你知道吗 1、看完皮影戏，我们再来看看北京故宫，你认识吗？你知道他是怎样工作的吗？（出示投影） 北京故宫中的日晷闻名世界,是我国光辉灿烂文化的瑰宝.它是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成，当太阳光照在日晷中轴上产生投影，晷针的影子就会投向晷面，随着时间的推移，晷针影子的长度发生变化，影子在晷面上慢慢移动，聪明
的古人以此来显示时刻． 2、其实投影现象在我们生活中多处可见 出示投影让学生感受在日常生活中的一些投影现象。 ①地面上窗户的影子，雪地里树的倒影，墙壁上投射出的舞蹈演员美妙的舞姿 问题：那什么是投影呢？ （三）新授： 1、投影定义：一般地.用光线照射物体.在某个平面(地面、墙壁等)上得到的影子叫做物体的投影.照射光线叫做投影线，投影所在的平面叫做投影面. 2、分类： ①平行投影：有时光线是一组互相平行的射线.例如太阳光或探照灯光的一束光中的光线(如图).，由平行光线形成的投影是平行投影.（.物体在太阳光的照射下形成的影子(简称日影)就是平行投影.） ②中心投影：由同一点(点光源)发出的光线形成的投影叫做中心投影.例如.物体在灯泡发出的光照射下形成影子就是中心投影.
《投影与视图》全章教案 课题：29.1投影（1） 一、教学目标： 1、经历实践探索，了解投影、投影面、平行投影和中心投影的概念； 2、了角平行投影和中心投影的区别。 3、使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。 二、教学重、难点 教学重点：理解平行投影和中心投影的特征； 教学难点：在投影面上画出平面图形的平行投影或中心投影。 三、教学过程： （一）创设情境 你看过皮影戏吗?皮影戏又名“灯影子”，是我国民间一种古老而奇特的戏曲艺术，在关中地区很为流行。皮影戏演出简便，表演领域广阔，演技细腻，活跃于广大农村，深受农民的欢迎。（有条件的）放映电影《小兵张嘎》部分片段---小胖墩和他爸在日军炮台内为日本鬼子表演皮影戏 （二）你知道吗 （有条件的）出示投影： 北京故宫中的日晷闻名世界,是我国光辉出灿烂文化的瑰宝.它是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成，当太阳光照在日晷中轴上产生投影，晷针的影子就会投向晷面，随着时间的推移，晷针的影的长度发生变化,晷针的影子在晷面上慢慢移动，聪明的古人以此来显示时刻． 问题：那什么是投影呢？ 出示投影让学生感受在日常生活中的一些投影现象。 一般地.用光线照射物体.在某个平面(地面、墙壁等)上得到的影子叫做物体的投影.照射光线叫做投影线，投影所在的平面叫做投影面. 有时光线是一组互相平行的射线.例如太阳光或探照灯光的一束光中的光线(如图).由平行光线形成的投影是平行投影.例如.物体在太阳光的照射下形成的影子(简称日影)就是平行投影. 由同一点(点光源)发出的光线形成的投影叫做中心投影.例如.物体在灯泡发出的光照射下形成影子就是中心投影.
教案授课班级16 机电 4 授课日期11.27 课题点的投影授课学时 1 课时 授课方法讲授与练习相结合教学手段多媒体（ PPT） 教学目标 教学重点与难点 教学设计 说明 教学活动 流程1.通过学习，理解三视图的形成过程，熟练掌握三视图中点的投影规律。 2.明确三视图中不同点的投影关系。 3.引导学生培养做事要从基础开始的踏踏实实的良好习惯。 教学重点：掌握点的投影规律。 教学难点 : 三视图中不同点的投影之间的关系。 关键点 : 理解点是最基本的几何元素。 根据本节课的特点和学生的认知水平，我主要采用讲授法来使学生获取新知识并且在课堂上让学生通过练习来深化对知识的理解。在总结的时候尝试让学生先讨论再请学生代表进行总结，更好地提高课堂效率。 教学组织 教学步骤与内容教学方法达成目标 形式
一、复习回顾： 1. 三视图都形成了哪些面 ？ 学生通过讨论、交 主视图、俯视图、左视图 流、总结，对已学 2. 三 视 图 中 有 怎 样 的 投 影 关 理论讲解 系？ 班级授课 知识加深理解，进 师生互动 行拓展，引出新知 长对正、高平齐、宽相等 （请 识。 个别同学来解说一下其含义）
二、新知识点的讲解 1、三面投影体系的建立 投影面：正投影面（V）、水平投影面（H）、侧投影面（W）组成。 投影轴： OX轴 V 面与 H 面的交线 OY轴 H 面与 W面的交线 OZ轴 V 面与 W面的交线 2、空间点 A 在三个投影面上的投影 规定把空间点用大写字母A、 B、 C等标记，在H 面上的投影用小写字母表 示如 a、b、c，在 V 面上的用a’、b’、 c’ 表示，在W面上的用： a”、 b”、c” 表示。 空间点a’—点a”—点A 在三面投影上的投影分别为： A 的正面投影 A 的侧面投影 a—点 A 的水平面投影 3、投影面的展开 将 H 面向下旋转90°， W面向右旋 转 90 °与V 面展开成同一个平面。 4、点的投影规律 1、点 A 的 V 面投影和 2、点 A 的 V 面投影和 3、点 A 的 H 面投影到H 面投影的连线垂直于OX轴，即： a a⊥ OX轴。 W面投影的连线垂直于OZ轴，即： a a ⊥ OZ轴。 OX轴的距离等于其W面投影到OZ轴的距离，即：aax=a az 。 例题讲解： 例 1 已知点 A 的两面投影，求点 A 的第三面投影a”。
课题：平面立体的投影 授课老师：梁金土 授课时间：第七周星期二第五节 授课班级：14数控（3）班 教学目的： 1、知识目标：让学生熟练掌握平面立体三视图的作法。 2、能力目标：通过精讲多练，提高学生的空间思维想象能力。 3、情感目标：培养学生理论联系实际的能力和团队合作精神。 教学重点：平面立体三视图的作法。 教学难点：平面立体三视图的投影特征。 教学方法：启发式教学法、讲练结合法、演示法（模型、课件） 教具：多媒体、正六棱柱、三面投影体系 教学过程： 一、复习引入 1、复习提问： 前面我们学习了点、线、面的投影知识，在这部分的内容中我们得知：将两点的同面投影连接起来，可以得到什么的投影？ 2、新课引入： 我们知道点、线、面是组成基本几何体的基本元素，是否可以根据前面所学过的点、线、面投影知识，作出基本几何体的投影呢？ 二、新课讲授 1、基本几何体概念的引入 设问：看一下这些机件上有你认识的几何体吗？（课件展示） 学生回答： 教师总结：机器上的零件，不管它们的形状如何复杂，都可以看成是由一些简单的基本几何体组合起来的。 2、基本几何体的分类 平面立体：表面都是平面围成的几何体。（如：棱柱、棱锥等） 曲面立体：表面是曲面或曲面和平面围成的几何体。（如：圆柱、圆锥、球等）3、平面立体投影（以正六棱柱为例） ⑴正六棱柱的形体分析（展示模型） 设问：正六棱柱有几个点？几条棱？几个面？ 学生回答： 教师总结：正六棱柱有12个顶点，6条棱，8个面组成。上下底面全等且互相平行，侧面为全等的六个矩形，且垂直于底面。 ⑵正六棱柱三面投影的形成及投影特征 任务指引： 将正六棱柱放置在三面投影体系中，如课本35页图2-21a）所示，判断正六棱柱各表面与三个投影面的相对位置关系（平行、垂直或倾斜），并说出各表面的三面投影。 分小组进行讨论，各小组长归纳总结，随机抽取学生回答问题，教师补充完善。 ⑶正六棱柱的三视图的画法 步骤： ①先画各投影轴和中心线，然后画出正六棱柱的水平投影正六边形， ②再根据“长对正，高平齐，宽相等”的投影规律作出其他两面投影。 ③检查并描深图线，完成作图。 4、学生练习 ①请学生根据手中的正六棱柱模型，量取它的长、宽、高三个尺寸，然后做出它的三视图。 ②教师抽查点评 三、小结 1、画平面立体的三视图可以归结为画立体上平面和棱线的投影。 2、画平面立体的三视图，要熟练运用“长对正，高平齐，宽相等”的投影规律。 四、练习 习题册P21（1）
年级九年级集体备课时间：个人授课时间：
活动1：观察与思考 举例或展示利用光线产生影子的生活现象和应用： （1）物体在日光或灯光的照射下，会在地面、墙面留下影子（可用 教室灯光作试验）． （2）驴皮影是利用灯光的照射，把影子的形态反映到银幕上的表演 艺术． （3）我国古代的计时器日晷，也是利用日影来观测时间的． （4）电影或幻灯片． 图29.1-1 图29.1-2 图29.1-4 图29.1-5 学生活动设计：同学可以用自己的手指在墙面上投影来表演某些动 物，可让同学们来说说日晷的构成和大致原理．同时，再请同学们举一些 利用光线产生影子的例子．本班删 减内容
教师活动设计： 归纳总结投影的含义： 投影：用光线照射物体，在某个平面上得到的影子叫做物体的投影．照射的光线叫投影线，投影所在的平面叫投影面． 物体的投影和物体的形状有密切关系： 练习：见教材第101页练习． 二、主体探究，体会投影的分类和正投影的概念 活动2：想想议议 问题1：在上面的四个投影的例子中，投影线有什么不同？ 学生活动设计：观察，思考，提出自己的想法． 教师活动设计：总结归纳，给出投影的分类： 由平行光线形成的投影是平行投影．（课件：平行投影.swf．） 由同一点（点光源）发出的光线形成的投影叫做中心投影．（课件：中心投影.swf．） 问题2：请同学们举出一些平行投影和中心投影的例子来． 问题3：观察图29.1-6，这三个图分别表示同一块三角尺在阳光照射下形成的投影，其中图（1）与图（2）（3）的投影线有什么区别？图（2）（3）的投影线与投影面的位置关系有什么区别？ （1）（2）（3） 图29.1-6 学生活动设计： 学生独立思考，在思考的基础上进行讨论和交流，最后得到正确答案；

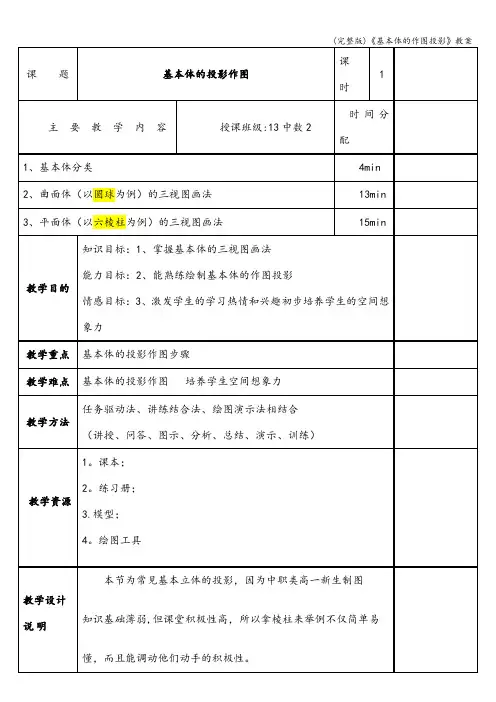

第四章基本体的投影 第4０课时 课题：棱柱 教学目的：１、掌握平面立体上的点、线、面的投影特点并会应用；２、掌握平面立方体表面上点的投影的求作。 教学重点：棱柱三面投影 教学难点：棱柱三面投影 教学方法：绘图演示法 教学过程： 一、棱柱的投影 如下图，是一六棱柱，它是由上下两正六边和六个矩形的侧面所围成。对各投影进行分析。作投影图时，先画出中心线对称线，再画出六棱柱的水平投影正六边形，最后按投影规律作出其它投影。 正六棱柱的投影及表面上取点 二、棱柱表面上取点 1 ）棱柱表面都处于特殊位置，其表面上的点可利用平面的积聚性求得； 2 ）求解时，注意水平投影和侧面投影的Y 值要相等； 3 ）点的可见性的判断，面可见，点则可见，反之不可见。 三、小结作业
第4１课时 课题：棱锥 教学目的：１、掌握平面立体上的点、线、面的投影特点并会应用；２、掌握平面立方体表面上点的投影的求作。 教学重点：棱锥三面投影 教学难点：棱锥三面投影 教学方法：绘图演示法 教学过程： 一、棱锥的投影 正三棱锥的投影 1 ）分析三棱锥各平面的投影； 2 ）作三棱锥的三面投影。 二、棱锥表面上的点 棱锥表面上点的投影可在平面上作辅助线进行求解，如下图。 棱锥表面上取点
第4２课时 课题：圆柱 教学目的：１、掌握曲面立体上的点、线、面的投影特点并会应用；２、掌握曲面立方体表面上点的投影的求作。 教学重点：圆柱三面投影 教学难点：圆柱三面投影 教学方法：绘图演示法 教学过程： 一、圆柱面的形成 有一母线绕与它平行的轴线旋转而成。 2 ．圆柱体的投影对圆柱体的各个投影进行分析。 3 ．圆柱表面上的点 在圆柱表面上有两点M 和N ，已知M 的正面投影m' ，N 点的侧面投影（n” ），求作M 和N 的另外两个投影。如图所示。 二、圆柱表面上取点 圆柱表面上点的投影，在投影面为圆的投影 中，其表面上点的投影都在该圆上。注意：Y 值 要相等。
课题：34.1投影（1） 一、学习目标： 1、经历实践探索，了解投影、投影面、平行投影和中心投影的概念； 2、了角平行投影和中心投影的区别。 3、学会关注生活中有关投影的数学问题，提高数学的应用意识。 二、教学重、难点 教学重点：理解平行投影和中心投影的特征； 教学难点：在投影面上画出平面图形的平行投影或中心投影。 三、教学过程： （一）板书课题，出示目标： 同学们，现在我们来学习29.1投影，请看学习目标。 （二）指导自学 为了达到本节课的目标，下面请按照自学指导认真自学，请看自学指导: 请同学们认真看课本P100--101内容： 问题：1、什么是投影呢？ 2、什么是平行投影？ 3、什么是中心投影？ 自学过程中如有不懂的地方，可小声请教同桌或举手问老师。 5分钟后，比一比谁会解答类似的问题 （三）、学生自学，老师巡视 1、学生看书、思考，教师巡视，督促每个学生都紧张的自学。 2、检测P101练习 3、学生练习，教师巡视，收集错误。 （四）后教（在课前布置，以数学学习小组为单位） 探究平行投影和中心投影和性质和区别 1、观察在太阳光线下，木杆和三角形纸板在地面的投影。 2、不断改变木杆和三角形纸板的位置，什么时候木杆的影子成为一点，三角形纸板的影子是一条线段？当木杆的影子与木杆长度相等时，你发现木杆在什么位置？三角形纸板在什么位置时，它的影子恰好与三角形纸板成为全等图形？还有其他情况吗？ 3、由于中心投影与平行投影的投射线具有不同的性质，因此，在这两种投影下，物体的影子也就有明显的差别。
4、请观察平行投影和中心投影，它们有什么相同点与不同点？ 教师引导学生讨论，归纳，弄清为什么？ 平行投影与中心投影的区别与联系 区别 联系 光线物体与投影面平行时的投影 平行投影平行的投射线全等 都是物体在光线的照射 下，在某个平面内形成 的影子。(即都是投影 ) 中心投影 从一点出发的投 射线 放大(位似变换) （五）当堂训练： （1）地面上直立一根标杆AB如图，杆长为2cm。 ①当阳光垂直照射地面时，标杆在地面上的投影是什么图形？ ②当阳光与地面的倾斜角为60°时，标杆在地面上的投影是什么图形？并画出投影示意图； （2）一个正方形纸板ABCD和投影面平行（如图），投射线和投影面垂直，点C在投影面的对应点为C’，请画出正方形纸板的投影示意图。 （3）两幅图表示两根标杆在同一时刻的投影.请在图中画出形成投影的光线.它们是平行投影还是中心投影？并说明理由。 解：分别连结标杆的顶端与投影上的对应点(图4-17).很明显，图(1)的投射线互相平行，是平行投影.图(2)的投射线相交于一点，是中心投影。 六、小结： 我们这节课学习了什么知识？ 七、作业： 画出一个四边形的不同平行投影图和中心投影图 八、教学反思
《投影》教学设计 一、内容和内容解析 1．内容 （1）投影及其有关概念； （2）投影的分类； （3）正投影的含义及其性质。 2．内容解析 投影知识是学习视图的基础．学生对投影和视图的知识已有初步感性认识，在此基础上，本节通过对实例的观察比较，引入基本概念，归纳基本规律，不仅使学生对投影的认识从感性上升为理性，达到更高的水平，更是为学生对后面学习三视图作铺垫、打基础． 本节课以物体在日光或灯光照射下在地面或墙壁上形成的影子为基础，抽象出投影、投影线、投影面等概念，根据投影线与投影面的不同位置关系，将投影分为平行投影和中心投影两类，再根据平行投影中投影线垂直于投影面得出正投影的概念，进而研究这一节的核心内容──正投影的性。 本节课的教学重点：正投影的概念和性。 二、目标和目标解析 1．教学目标 （1）了解投影的有关概念，能根据投影线的方向辨认物体的投影． （2）了解中心投影、平行投影的区别． （3）了解正投影的含义，能根据正投影的性质画出简单平面图形的正投影．2．目标解析 （1）能结合具体实例说明投影、投影线、投影面等有关概念． （2）知道平行投影和中心投影是根据投影线间的不同位置关系进行分类的，能结合具体实例解释说明平行投影和中心投影的区别． （3）知道正投影是平行投影中投影线垂直于投影面产生的一种特殊投影，能由此归纳出正投影的性质，并会根据性质正确画出简单平面图形的正投影． 三、教学问题诊断分析 本节教学要涉及空间中直线与直线、直线与平面的位置关系，学生缺乏这方面的知识，对学习本节内容有一定的难度．要加强与实际的联系，运用多媒体，展示丰富的实物图片，让学生通过观察具体的实例，结合已有的生活经验，了解这些空间位置关系，并把这种认知迁移到本节课对平行投影和中心投影中投影线不同位置关系的了解，并能根据正投影中投影线垂直于投影面的特征正确归纳出正投影的性质． 本课的教学难点是：归纳正投影的性质，正确画出简单平面图形的正投影． 四、教学过程设计 1．创设情境，引入新知 问题1物体在日光或灯光的照射下会形成影子，你发现影子能反映物体哪些方面的特征？影子的形成与哪些因素有关？
《截交线的投影作图》多媒体教学设计 机电组陈章 一、教学构想 1、设计意图 本节是第三章组合体的核心内容之一，“平面立体截切体”是最常见截切体之一，是学生学习截切体画法的起点，是对前面所学正投影法的巩固，既有理论知识学习又有绘图技能的训练，同时为下一节学习圆柱截交线和后续组合体视图的绘制打下基础。因此本课件中要同时兼顾理论知识的传授和绘图技能的训练。 截交线的投影作图这样的理论与绘图都有要求的课，在设计课件时，一方面是要将本节课的理论知识点展示清楚，使学生能理解截交线的概念与特点，同时还要能由此及彼，课件中要能详细演示截交线作图的方法与步骤。 《截交线的投影作图》是机械制图绘图能力的提升，学生刚刚学习过基础的三视图和基本体，而工程中直接应用基本体的很少，大部分的实际情况都是在基本体的基础上进行一点的变形，而切割是最常用的手段之一，截交线的学习将带学生进入一个更丰富多彩的绘图世界，在这里，空间想象能力的培养和绘图能力的提高是重点，同时还要培养学生具有主动探究、团结协作的意识。 这是学生在机械制图学习后第一次接触基本体的变形，截平面和截交线都是新的概念，对于截平面的位置不确定性学生理解起来很难，位置改变，截交线的形状可能跟着改变，特别是多个截平面时候截交线相对复杂，绘图难度加大。截交线上的特殊点容易求，但是截交线的一般点在作图时也相对较难。这些都是本节课的教学难点。 2、确定目标 根据上文的分析和机械制图教学的要求，本课的教学目标确定如下： （1）知识目标 ①理解截交线的概念和基本特性 ②掌握平面切割平面体的截交线的画法。 （2）能力目标 ①培养学生的空间想象和思维能力。 ②初步具备独立思考、独立绘图的能力。 ③具有主动探究、团结协作的意识。 （3）情感目标 ①培养学生细心、耐心的工作作风。 ②培养学生学习机械制图的兴趣。 3、过程安排 教学的具体教学方法拟设计为任务驱动式教学法，具体过程为任务引入—任务分析—任务计划—任务实施—任务展示—任务强化—任务评价—课后作业。 二、课件制作 （一）素材准备 本课件共用了9张图片素材，第1张为车刀图片，第2张为顶尖图片，前2张图片是为任务引入进行准备的生产实际中车工用到的2个实例，便于学生理解和教师导入，来源是课本图片的扫描；第3张图片是三棱锥截切的图片，便于讲解截交线基本概念，来源是AUTOCAD绘图软件绘制；第4、5张图片，是三棱锥截切的过程图片，助于讲解截交线的基本特性，来源是AUTOCAD绘图软件绘制；第6、7张图片是例题作图的图片，助于讲解截交线作图过程，来源是AUTOCAD绘图软件绘制；第8张图片学生绘图的生活照片，让学生感觉小组合作学习的氛围，来源是学生平时
投影 本章《投影与视图》属于“图形与几何”领域．内容与其他章有较为明显的区别，它与立体图形及七年的图形的展开与折叠关系密切，需要在图形形状方面进行想象和判断，要完成的题目大多属于识图、画图、制作模型等类型，涉及计算的问题不多． 《投影》主要涉及投影及其有关概念，投影的分类，正投影的含义及其性质．投影知识是学习视图的基础．学生对投影和视图的知识已有初步感性认识，在此基础上，本节通过对实例的观察比较，引入基本概念，归纳基本规律．不仅是使学生对投影的认识从感性上升为理性，达到更高的水平，更是为学生对后面学习三视图作铺垫、打基础．本节以物体在日光或灯光照射下在地面或墙壁上形成的影子为基础，抽象出投影、投影线、投影面等概念．根据投影线和投影面的不同位置关系，将投影分为平行投影和中心投影两类．再根据平行投影中投影线垂直于投影面得出正投影的概念，今儿研究这一节的核心内容——正投影的性质．这个过程体现了研究几何内容的基本思路——从一般定义出发，主要研究特殊情形时图形的性质． （1）了解投影的有关概念，能根据投影线的方向辨认物体的投影． （2）了解中心投影、平行投影的区别． （3）了解正投影的含义，能根据正投影的性质画出简单平面图形的正投影． 教学重点：正投影的概念和性质． 教学难点：归纳正投影的性质，正确画出简单平面图形的正投影．
多媒体、实物. 1．创设情境 师生活动：教师用多媒体展示“嫦娥探月”“鸟巢”和“水立方”等建筑图片，让学生观察．引言制造机器，建筑工程，发射卫星……都要先进行图纸设计，人们是怎样将复杂的物体在纸上绘制出来的呢？通过本章学习视图的知识，你就会明白其中的道理，而要学习视图必须了解投影及其相关概念． 教师：我们在研究三角形、四边形等基本几何图形以及图形间的位置关系时，都是从一般定义出发，主要研究特殊情形下图形的性质，本章我们研究投影和视图的相关问题也将遵循这一思路． 设计意图：明确学习本章及本节内容的目的和意义，激发学习热情；了解学习本章及本节内容的基本思路，借鉴已有的研究几何问题的基本经验，减轻学习压力． 2. 探究新知 【问题1】物体在光的照射下，能形成影子，观察影子能反映物体的哪些特征？影子的形成与哪些因素有关？ 师生活动：教师展示实物及图片，学生观察、思考，感知物体与影子之间的关系．设计意图：通过观察实物和图片，使学生感知物体的影子能反映物体的位置、形状和大小，投影即是生活中物体在光线照射下，在某个面上得到的影子，照射光线就是投影线，形成影子的地方就是投影面，感知数学概念的形成来源于生活． 教师追问：你能举出生活影子的实例，并指出其中的投影、投影线、投影面吗？ 设计意图：通过实例说明投影的有关概念，把对投影的感性认识上升到理性认识，明确了解投影及其有关概念的意义，同时感知数学与实际生活密切联系，激发学习投影知识的兴趣． 【问题2】观察两幅图中的投影线间的位置关系有什么不同？
教案设计 课程名字：机械制图 姓名：田泉 学号：132124010045
点的投影 授课教师：田泉学时：1课时 章节名字：1、点的投影及其标记 2、点的三面投影规律 3、点的三面投影与直角坐标 4、特殊位置点的投影 5、两点的相对位置 内容分析：点是构成线面体最基本的几何要素。本节课介绍点的正投影机器投影特性。 教学内容：1、介绍空间点及其投影的标记符号 2、讲解点的三面投影规律 3、讲解特殊位置点的投影 4、讲解两点的相对位置和重影点 学情分析：因为点是线面体的最基本几何要素，所以学生只要掌握了点的投影规律，对后面的直线面的投影便会变得简单容易，所以要仔细、好好讲 授本节课。 教学目标：1、理解并掌握在两面和三面投影图中点的投影规律 2、熟练掌握点的投影与与其直角坐标的关系以及由点的两个投影求 作第三投影的方法 3、掌握由点的轴测图作投影图和由点的投影图作轴测图的方法 4、根据两个点的投影，能够理解并判别该两点在空间的相对位置 5、掌握重影点的概念及其可见性的判别方法 教学重点：1、在两面和三面投影图中点的投影规律 2、重影点的概念和两点的相对位置 教学难点：1、点的三面投影与直角坐标的关系 2、特殊位置点的投影 作业： 教学过程： 一、引入课题
任何物体都是由点、线、面等几何元素构成的，只有学习和掌握了几何元素的投影规律和特征，才能透彻理解机械图样所表示物体的具体结构形状。本次课先来学习点的投影。 二、教学内容 （一）点的投影及其标记 当投影面和投影方向确定时，空间一点只有唯一的一个投影。如图2－11（a）所示，假设空间有一点A，过点A分别向H面、V面和W面作垂线，得到三个垂足a、a′、a″，便是点A在三个投影面上的投影。 规定用大写字母（如A）表示空间点，它的水平投影、正面投影和侧面投影，分别用相应的小写字母（如a、a′和a″）表示。 根据三面投影图的形成规律将其展开，可以得到如图2－11（b）所示的带边框的三面投影图，即得到点A两面投影；省略投影面的边框线，就得到如图2－11（c）所示的A点的三面投影图，（注意：要与平面直角坐标系相区别。） （a）（b） （c）
第二十九章投影与视图 29.1 投影（1） 教学目标： 1、知识与技能：了解投影、投影面、平行投影和中心投影的概念； 2、过程与方法：经历实践探索，了角平行投影和中心投影的区别。 3、情感态度与价值观：使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。 教学重难点 重点：理解平行投影和中心投影的特征； 难点：在投影面上画出平面图形的平行投影或中心投影。 教学过程： 一、创设情境 你看过皮影戏吗?皮影戏又名“灯影子”，是我国民间一种古老而奇特的戏曲艺术，在关中地区很为流行。皮影戏演出简便，表演领域广阔，演技细腻，活跃于广大农村，深受农民的欢迎。 北京故宫中的日晷闻名世界,是我国光辉灿烂文化的瑰宝.它是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成，当太阳光照在日晷中轴上产生投影，晷针的影子就会投向晷面，随着时间的推移，晷针的影的长度发生变化,晷针的影子在晷面上慢慢移动，聪明的古人以此来显示时刻． 问题：那什么是投影呢？这节课我们就来探究这个问题。 二、探究新知 让学生感受在日常生活中的一些投影现象。 （教材P87-图29.1-1，图29.1-2，图29.1-3）。然后观看幻灯片，师生共同探讨，归纳得出：
一般地.用光线照射物体.在某个平面(地面、墙壁等)上得到的影子叫做物体的投影.照射光线叫做投影线，投影所在的平面叫做投影面. 有时光线是一组互相平行的射线.例如太阳光或探照灯光的一束光中的光线(如图).由平行光线形成的投影是平行投影.例如.物体在太阳光的照射下形成的影子(简称日影)就是平行投影. 由同一点(点光源)发出的光线形成的投影叫做中心投影.例如.物体在灯泡发出的光照射下形成影子就是中心投影. 三、例题讲解 1、探究平行投影和中心投影和性质和区别 2、以小组为单位，观察在太阳光线下，木杆和三角形纸板在地面的投影。 3、不断改变木杆和三角形纸板的位置，什么时候木杆的影子成为一点，三角形纸板的影子是一条线段？当木杆的影子与木杆长度相等时，你发现木杆在什么位置？三角形纸板在什么位置时，它的影子恰好与三角形纸板成为全等图形？还有其他情况吗？ 29-1-3 4、由于中心投影与平行投影的投射线具有不同的性质，因此，在这两种投影下，物体的影子也就有明显的差别。如图4-14，当线段AB与投影面平行时，AB的中心投影A′B′把线段AB放大了，且AB∥A′B′，△OAB～ O A′B′.又如图4-15，当△ABC 所在的平面与投影面平行时，△ABC的中心投影△A′B′C′也把△ABC放大了，从△ABC到△A′B′C′是我们熟悉的位似变换。
投影教学设计
课件演示 2、使用环节：（1）采用PPT课件投影等有关图片，感受数学文化，提高应用数学的兴趣，进而导入新课； 3.预期效果：利用动态课件，有助于学生突破难点，和拓展提高；帮助学生直观感知变化过程中的规律。 六、教学流程设计（可加行） 教学环节 （如：导入、讲授、复习、训练、实验、研讨、探究、评价、建构）教师活动学生活动 信息技术支 持（资源、 方法、手段 等） 一、创设情境、激发学生兴趣，引出本节要研究的内容活动1：观察与思考 举例或展示利用光线产生影子的生活 现象和应用： （1）物体在日光或灯光的照射下，会在地面、墙面留下影子（可用教室灯光作试验）． （2）驴皮影是利用灯光的照射，把影子的形态反映到银幕上的表演艺术． （3）我国古代的计时器日晷，也是利用日影来观测时间的． （4）电影或幻灯片．同学可以用 自己的手指 在墙面上投 影来表演某 些动物，可让 同学们来说 说日晷的构 成和大致原 理．同时，再 请同学们举 一些利用光 线产生影子 的例子． Ppt展示课 件、图片
图图图 归纳总结投影的含义： 投影：用光线照射物体，在某个平面上 得到的影子叫做物体的投影．照射的光线叫 投影线，投影所在的平面叫投影面． 二、主体探究， 体会投影的分 类和正投影的 概念 活动2：想想议议 问题1：在上面的四个投影的例 子中，投影线有什么不同 总结归纳，给出投影的分类： 由平行光线形成的投影是平行投 影．由同一点（点光源）发出的光线形 成的投影叫做中心投影． 问题2：请同学们举出一些平行 投影和中心投影的例子来． 问题3：观察图，这三个图分别 表示同一块三角尺在阳光照射下形成 的投影，其中图（1）与图（2）（3） 的投影线有什么区别图（2）（3）的投 影线与投影面的位置关系有什么区别 （1）（2） （3） 图 教师讲述： 图（1）的投影线集中于一点，形 成中心投影，图（2）、图（3）中，投 举出一些平 行投影和中 心投影的例 子来． Ppt展示课 件、图片, 利 用.swf．课 件演示过程 （课 件：平行投 影.swf．） （课件：中 心投 影.swf．） （课 件：探索正 投影的概 念.gsp．）
《投影》的教学设计 课题：投影 课型：新授课 内容：人教版九年级数学下《投影与视图》的第一课时 教学目标： 知识与技能： （1）通过观察、实验、探索、想象，了解投影、投影线、投影面、平行投影、中心投影的概念； （2）能够确定物体在平行光线和点光源发出的光线在某一平面上的投影。 过程与方法： （1）学习平行投影时，要弄清光线照射角度与影子的关系，同一照射角度下，两个物体的高度与影长成比例，与相似三角形建立联系； （2）通过学生自己动手实验，教师同学们归纳、概括，形成平行投影和中心投影的概念，并把所学知识应用于生活实际之中。 情感、态度与价值观： 在实验、探索中获取新知，可激发学生的学习兴趣，体会到教学与生活融为一体，使学生爱学习、爱生活，敢于探索创新，在学习中产生对数学的兴趣，在探索中投入更大的热情。 教学方法：小组探究法。 教学重点难点： 重点：投影、平行投影、中心投影的概念。 难点：对投影概念的准确把握，物体与投影的关系。 教学准备：多媒体、手电筒、小棒、三角形纸片 教学过程： 一、创设情境，导入新课 你们喜欢小动物吗？今天老师为大家带来了许多活泼可爱的小动物。（出示手影）。谁还愿意上来为大家表演手影？
二、合作交流，自主探究 1、手影的原理是什么？手影是一种投影现象，那么你认为投影需要哪几个要素？板书光源、物体、投影面）你能大胆猜想，说说什么是投影吗？请大家打开书P106阅读前两段。阅读后，你有什么收获？ （1）生活中有哪些投影现象？生活中的影子与刚才咱们所说的投影有什么区别？ 小结：我们今天谈到的投影、投影面是一个平面，而生活中的影子可能不在同一个平面上。 （2）如果对大家所提到的投影现象进行分类，你认为应该分为几类？说说你是怎么想的？针对同学的想法，我们一起探讨一下，它们有什么不同？请大家分组进行讨论。 2、探究新知 （1）合作交流探索中心投影和平行投影的定义 活动一：取一些长短不等的小棒及三角形，用手电筒去照射这些小棒和纸片。 ①固定手电筒，改变小棒或纸片的摆放位置和方向，它们的影子分别发生了什么变化？ ②固定小棒和纸片，改变手电筒的摆放位置和方向，它们的影子发生了什么变化？ ③由此,你能得到什么结论? 小结：手电筒与物体，改变其中的一个位置和方向，影子都会发生改变。 活动二：固定投影面，改变小棒或三角形摆放的位置和方向，它的影子分别发生了什么变化？ 小结：在活动中，我们不难发现当投影线与物体的夹角发生变化时，投影也随之变化，当投影线与物体及投影面的夹角为90°，投影与物体全等。 议一议：综合活动一和活动二，思考：是什么原因造成的结果不同？ 小结：由于光源的不同，从而形成的投影也不相同。 我们把活动一中的投影称为中心投影，而活动二中的投影称为平行投影，那么你说说什么是中心投影？什么是平行投影吗？大家的猜想是否正确呢？请同学打开书，看看书上怎么说？ 小结：由点光源发出的光线形成的投影叫做中心投影，如灯光照射在物体上形成的投影。由平行光线形成的投影叫做平行投影。如太阳光照射在物体上形成的投影也称日
《中心投影和平行投影》教案三维目标： 一、知识与技能 1．了解中心投影、平行投影、斜投影、正投影的概念。 2．了解三视图的有关概念。 3．掌握三视图画法规则，能正确画出简单空间几何体的三视图，并能识别三视图所表示的立体模型。 二、过程与方法 1、通过欣赏、观察各种投影，进一步培养学生的空间想象能力。 2、通过学生作图、识图来培养运用图形进行数学交流的能力。 三、情感态度与价值观 通过引导学生欣赏生活中投影的例子，使学生不断感受 数学，走进数学，转变学生的数学学习态度，激发学生 学习数学的热情。 教学重点： 1、中心投影、平行投影的概念 2、三视图的画法规则及画空间几何体的三视图 教学难点： 画空间几何体的三视图及根据三视图判断空间几何体的形状和结构。 教具准备： 多媒体课件、几何模型 教学过程： 一、创设情景，引入新课 （多媒体播放手影表演、皮影戏的动画，组织学生欣赏） 1、提问：同学们在感受这些形象逼真的图形时，是否 思考一下，这些图形是怎样形成的呢？它们形成的原 理又是什么呢？这些原理还有哪些重要用途呢？ 2、导入：这就是我们本节课所要研究的问题——中心 投影和平行投影。 二、知识生成、示例讲解： 1、投影的概念 （1）投影：光线通过物体，向选定的面（投影面）投射，并在该面上得到图形的方法。 （2）中心投影：投射线交于一点的投影称为中心投影。 （3）平行投影：投射线相互平行的投影称为平行投影。平行投影分为斜投影与正投影。 讲解原则：配以多媒体动画，让学生思考，抽象或概
括出相应定义，教师加以修正。 练习：判断下列命题是否正确 （1）直线的平行投影一定为直线 （2）一个圆在平面上的平行投影可以是圆或椭圆或线段 （3）矩形的平行投影一定是矩形 （4）两条相交直线的平行投影可以平行 2、中心投影和平行投影的区别和用途 中心投影形成的直观图能非常逼真地反映原来的物体，主要运用于绘画领域。同学们课后可阅读教科书第18页相关材料，平行投影形成的直观图则能比较精确地反映原来物体的形状和特征。因此更多应用于工程制图或技术图样。 3、空间图形的三视图 （1）三视图概念 视图是指将物体按正投影向投影面投射所得到的图形。光线自物体由前向后投射所得投影称为主视图或正视图。光线自物体由上向下投射所得投影称为俯视图。光线自物体由左向右投射所得投影称为左视图。 （2）三视图画法规则 高平齐：主视图与左视图的高要保持平齐 长对正：主视图与俯视图的长应对正 宽相等：俯视图与左视图的宽度应相等 讲解原则：借助多媒体，师生共同讨论，认识清楚三视图画法规则和画三视图过程中需注意的问题。 例1、画出下列几何体的三视图 分析：画三视图之前，应把几何体的结构弄清楚，选择一个合适的主视方向。一般先画主视图，其次画俯视图，最后画左视图。画的时候把轮廓线要画出来，被遮住的轮廓线要画成虚线。物体上每一组成部分的三视图都应符合三条投射规律。 解：这二个几何体的三视图如下 练习：画出下列几何体的三视图 回顾与反思：通过师生共同画图，学生独立画图，让学生充分掌握画三视图的画法规则和一般步骤，认识到空间图形与其三视图间的对应关系，进而提高学生的空间想象能力。 例2、如图，设所给的方向为物体的正前方，试画出它的三视图（单位：cm） 分析：该几何体结构较复杂，可先出示其实物模型，引导学生从三个不同角度观察，找出其轮廓线，进而画出其三视图。在画三视图时，可按相应比例来画。
教学内容:29.1投影（1） 教学目标： 1、经历实践探索，了解投影、投影面、平行投影和中心投影的概念； 2、了角平行投影和中心投影的区别。 3、使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。 教学重、难点 教学重点：理解平行投影和中心投影的特征； 教学难点：在投影面上画出平面图形的平行投影或中心投影。 教学资源:多媒体 教学方法:自主阅读法,引导探索法 教学过程： （一）创设情境
你看过皮影戏吗? 皮影戏又名“灯影子”，是我国民间一种古老而奇特的戏曲艺术，在关中地区很为流行。皮影戏演出简便，表演领域广阔，演技细腻，活跃于广大农村，深受农民的欢迎。（有条件的）放映电影《小兵张嘎》部分片段 ---小胖墩和他爸在日军炮台内为日本鬼子表演皮影戏 (二）你知道吗 出示投影： 北京故宫中的日晷闻名世界,是我国光辉出灿烂文化的瑰宝.它是我国古代利用日影测定时刻的仪器,它由“晷面”与“晷针”组成，当太阳光照在日晷中轴上产生投影，晷针的影子就会投向晷面，随着时间的推移，晷针的影的长度发生变化,晷针的影子在晷面上慢慢移动，聪明的古人以此来显示时刻． 问题：那什么是投影呢？
出示投影让学生感受在日常生活中的一些投影现象。 一般地.用光线照射物体.在某个平面(地面、墙壁等)上得到的影子叫做物体的投影.照射光线叫做投影线，投影所在的平面叫做投影面. 有时光线是一组互相平行的射线.例如太阳光或探照灯光的一束光中的光线(如图).由平行光线形成的投影是平行投影.例如.物体在太阳光的照射下形成的影子(简称日影)就是平行投影. 由同一点(点光源)发出的光线形成的投影叫做中心投影.例如.物体在灯泡发出的光照射下形成影子就是中心投影. （三）问题探究（在课前布置， 以数学学习小组为单位） 探究平行投影和中心投影和性 质和区别
教案 授课日期2015年12月3日授课人王彦涛 授课班级一（3）班授课地点1号多媒体教室 课题：点的投影 教学目标 能力目标知识目标 1. 掌握点的投影关系 2. 了解点的几种空间位置 3. 能熟练运用“三等关系”绘制点的投影 1. 点的投影特性 2. 空间点及点的三面投影表示 教学重点：根据点的坐标及空间位置画出点的投影图 教学难点：建立点的坐标、点到投影面的距离的联系 教学组织设计 1. 复习、导新：复习正投影的特征、三视图的位置关系。 2. 点的二面投影及规律 3.点的三面投影，求作点的三面投影图 4. 通过点的二面投影、求作点的第三面投影 5. 两点的相对位置及重影点 6. 小结与作业布置 教学手段多媒体教学法 活动探究法作业布置习题集P23\P24
课后记要 本节课根据一年级学生的心理特征及认知规律，以及本课程的专业特点采用直观教学和活动探究的教学方法，以学法为重心， 让学生亲自动手画图，主动地参与到知识形成的整个思维过程。 力求使学生在积极愉快的课堂气氛中提高自己的认知水平，从而 达到预期的教学效果。 机械制图教案 教学内容教师活动学生活动
〖复习〗 上节课所学内容： 1.三面投影体系 2.三视图的形成及投影规律 〖导入新课〗 点、线、面是构成物体的基本几何元素。在点、线、面这几个基本几何元素中，点是最基本、最简单的几何元素。研究点的投影，掌握其投影规律，能为正确理解和表达物体的形状打下坚实的基础。 〖任务分析〗 让学生看书回答？ 1.点的投影特性是什么？ 2.点在三个面中分别用什么样的字母表示，有什么区别，怎么去记住？ 3.明确什么叫视图和为什么要用三视图。 〖知识学习〗 一、点的投影特性与投影标记： 1.特性：点的投影永远是点。 2.点的投影标记，看书上37页。 如下图将空间A点置于三投影面体系中，自A点分别向三个投影面作垂线，交得三个垂足a、a′、a″即为A 点的H面投影、V面投影和W面投影。新课导入 时间约3分钟 情境式教学，启 发引导学生思 考： 通过复习上次 课所学的内容， 引出本节课的 内容 学习目的及重 点、难点 新课内容 时间约25分钟 多媒体演示 启发学生思考： 书上哪些知识 容易找到？哪 些是不容易找 准备工具静 心上课 结合生活实 际，积极思考 踊跃回答 同学间互相 交流讨论，共 同分析有关 点的问题。
