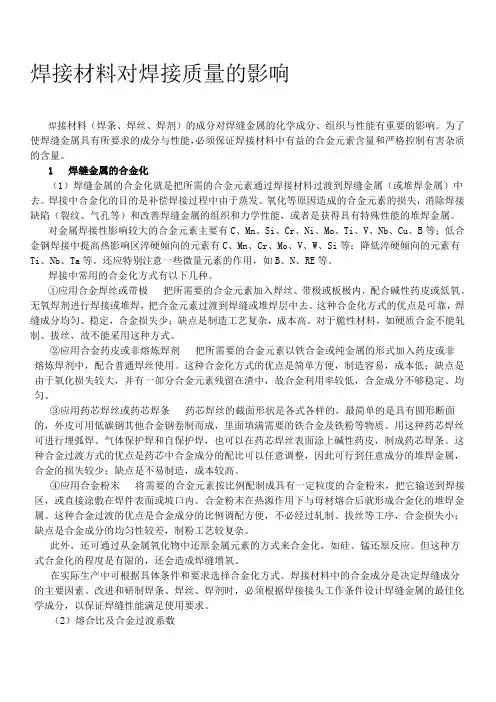

焊接材料对焊接质量的影响
焊接材料（焊条、焊丝、焊剂）的成分对焊缝金属的化学成分、组织与性能有重要的影响。为了使焊缝金属具有所要求的成分与性能，必须保证焊接材料中有益的合金元素含量和严格控制有害杂质的含量。
1 焊缝金属的合金化
（1）焊缝金属的合金化就是把所需的合金元素通过焊接材料过渡到焊缝金属（或堆焊金属）中去。焊接中合金化的目的是补偿焊接过程中由于蒸发、氧化等原因造成的合金元素的损失，消除焊接缺陷（裂纹、气孔等）和改善焊缝金属的组织和力学性能，或者是获得具有特殊性能的堆焊金属。
对金属焊接性影响较大的合金元素主要有C、Mn、Si、Cr、Ni、Mo、Ti、V、Nb、Cu、B等；低合金钢焊接中提高热影响区淬硬倾向的元素有C、Mn、Cr、Mo、V、W、Si等；降低淬硬倾向的元素有Ti、Nb、Ta等。还应特别注意一些微量元素的作用，如B、N、RE等。
焊接中常用的合金化方式有以下几种。
①应用合金焊丝或带极把所需要的合金元素加入焊丝、带极或板极内，配合碱性药皮或低氧、无氧焊剂进行焊接或堆焊，把合金元素过渡到焊缝或堆焊层中去。这种合金化方式的优点是可靠，焊缝成分均匀、稳定，合金损失少；缺点是制造工艺复杂，成本高。对于脆性材料，如硬质合金不能轧制、拔丝，故不能采用这种方式。
②应用合金药皮或非熔炼焊剂把所需要的合金元素以铁合金或纯金属的形式加入药皮或非
熔炼焊剂中，配合普通焊丝使用。这种合金化方式的优点是简单方便，制造容易，成本低；缺点是由于氧化损失较大，并有一部分合金元素残留在渣中，故合金利用率较低，合金成分不够稳定、均匀。
③应用药芯焊丝或药芯焊条药芯焊丝的截面形状是各式各样的，最简单的是具有圆形断面的，外皮可用低碳钢其他合金钢卷制而成，里面填满需要的铁合金及铁粉等物质。用这种药芯焊丝可进行埋弧焊、气体保护焊和自保护焊，也可以在药芯焊丝表面涂上碱性药皮，制成药芯焊条。这种合金过渡方式的优点是药芯中合金成分的配比可以任意调整，因此可行到任意成分的堆焊金属，合金的损失较少；缺点是不易制造，成本较高。
④应用合金粉末将需要的合金元素按比例配制成具有一定粒度的合金粉末，把它输送到焊接区，或直接涂敷在焊件表面或坡口内。合金粉末在热源作用下与母材熔合后就形成合金化的堆焊金属。这种合金过渡的优点是合金成分的比例调配方便，不必经过轧制、拔丝等工序，合金损失小；缺点是合金成分的均匀性较差，制粉工艺较复杂。
此外，还可通过从金属氧化物中还原金属元素的方式来合金化，如硅、锰还原反应。但这种方式合金化的程度是有限的，还会造成焊缝增氧。
在实际生产中可根据具体条件和要求选择合金化方式。焊接材料中的合金成分是决定焊缝成分的主要因素。改进和研制焊条、焊丝、焊剂时，必须根据焊接接头工作条件设计焊缝金属的最佳化学成分，以保证焊缝性能满足使用要求。
（2）熔合比及合金过渡系数
1）熔合比
焊缝金属一般由填充金属和局部熔化的母材组成。在焊缝金属中局部熔化的母材所占的比例称为熔合比，可通过试验的方法测得。熔合比取决于焊接方法、母材性质、接头形式和板厚、工艺参数、焊接材料种类等因素。焊接工艺条件对低碳钢熔合比的影响见表1。
当母材和填充金属的成分不同时,熔合比对焊缝金属的成分有很大的影响。焊缝金属中的合金元素浓度称为原始浓度，它与熔合比θ的关系为
C o=θC b+（1-θ）C e
（1）
式中 C o——元素在焊缝金属中的原始含量，%；
θ——熔合比；
C b——元素在母材中的含量，%；
C e——元素在焊条中的含量，%。
实际上，焊条中的合金元素在焊接过程中是有损失的，而母材中的合金元素几乎全部过渡到焊缝金属中。这样，焊缝金属中合金元素的实际浓度C w为
C w=θC b+（1-θ）C d
（2）
式中 C d——熔敷金属（焊接得到的没有母材成分的金属）中元素的实际含量，%。
C b、C d、θ可由技术资料中查得或用化学分析和试验的方法得到。
式（2）表明，通过改变熔合比可以改变焊缝金属的化学成分。因此保证焊缝金属成分和性能的稳定性，必须严格控制焊接工艺条件，使熔合比稳定、合理。在堆焊时，可以调整焊接工艺参数使熔合比尽可能的小，以减少母材成分对堆焊层性能的影响。
2）合金过渡系数
焊缝中合金元素的过渡系数η等于熔敷金属中的实际含量与它的原始含量之比，即
C
d C
d
η= ──= ─────
（3）
C
d C
cw
+K
b
C
co
式中 C d——合金元素在熔敷金属中的含量，%；
C e——合金元素的原始含量，%；
C cw——合金元素在焊芯中的含量，%；
K b——药皮重量系数，%；
C co——合金元素在药皮中的含量，%。
若已知η值及有关数据，则可利用上式计算出合金元素在熔敷金属中的含量C d。根据熔合比可计算出合金元素在焊缝中的含量。同样，根据对熔敷金属成分的要求，可计算出焊条药皮中应具有的合金元素含量C co，然后再通过试验加以校正。
式（3）中的合金过渡系数是总的合金过渡系数，它不能说明合金元素由焊线和药皮每一方面过渡的情况。这两种情况下的合金过渡系数是不相等的，尤其是当药皮氧化性较强时更为明显。只有在药皮氧化性很小，而且残留损失不大的情况下，它们的过渡系数才接近相等。一般情况下，通过焊丝过渡时合金过渡系数大，而通过药皮过渡时合金过渡系数较小。
不同焊接条件下通过焊丝的合金过渡系数见表2。
表2 不同焊接条件下通过焊丝的合金过渡系数
当几种合金元素同时向焊缝中过渡时，其中对氧亲和力大的元素依靠自身的氧化可减少其他元素的氧化，提高它们的过渡系数。例如，在碱性药皮中加入Al和Ti，可提高Si和Mn的过渡系数。
在1600℃各种合金元素对氧亲和力由小到大的顺序为：Cu、Ni、Co、Fe、W、Mo、Cr、Mn、V、Si、Ti、Zr、Ti、Al。
随着药皮或焊剂中合金元素的增加，其过渡系数逐渐增加，最后趋于一个定值。药皮的氧化性和元素对氧的亲和力越大，合金元素含量过渡系数的影响越大。合金剂粒度与过渡系数的关系见表3。
表3 合金剂粒度与过渡系数的关系
2 合金元素对焊接性能的影响
①碳（C）对焊接性及焊缝金属组织性能的影响主要表现在提高强度和硬度，但随着强度和硬度的提高，焊缝金属的塑、韧性下降。
②锰（Mn）来自生铁及脱愧疚剂。Mn有很好的脱氧能力，能清除钢中的FeO，还能与S形成MnS，以消除S的有害作用。这些反应产物大部分进入炉渣而被除去，小部分残留于钢中成为非金属夹杂物。因此，Mn能改善钢的品质，降低钢的脆性，提高钢的热加工性能。Mn除了形成MnO和MnS 作为杂质存在于钢中以外，在室温下Mn能溶于铁素体中，对钢有一定的强化作用。
③硅（Si）也来自生铁与脱氧剂。Si脱氧能力比Mn强，是主要的脱氧剂，能消除FeO夹杂对
钢的不良影响。Si能与FeO作用而形成SiO
2，然后进入炉渣而被排除。Si除了形成SiO
2
作为杂质存
在于钢中以外，在室温下Si大部分溶于铁素体中，因此Si对钢有强化作用。
④铬（Cr）是不锈钢中的主加元素，Cr与氧生成Cr
2O
3
保护膜，防止氧化；但Cr与C能形成
Cr
23C
6
，是导致不锈钢晶闸腐蚀的主要原因。在低合金钢中Cr含量小于1.6%，提高钢的淬透性，不降
低冲击韧性。
⑤镍（Ni）在钢中加入镍，可以提高钢的强度和冲击韧性，Ni与Cr配合加入效果更佳。一般增加低合金钢中的Ni含量会提高钢的屈服强度，但钢中Ni含量较高时热裂纹（主要是液化裂纹）倾向明显增加。
⑥钛（Ti）与O的亲和力很大，以微小颗粒氧化物的形式弥散分布于焊缝中，可以促进焊缝金属晶粒细化。Ti与C形成的TiC粒子对焊缝起弥散强化作用。Ti与B同时加入的焊缝性能的影响最佳，低合金钢焊缝中Ti、B含量的最佳范围为Ti=0.01%～0.02%，B=0.002%～0.006%。
⑦钼（Mo）低合金钢焊缝中加入少量的Mo不仅提高强度，同时也能改善韧性。向焊缝中再加入微量Ti，更能发挥Mo的有益作用，使焊缝金属的组织更加均匀，冲击韧性显著提高。对于Mo-Ti 系焊缝金属，当Mo=0.20%～0.35%，Ti-0.03%～0.05%时，可得到均匀的细晶粒铁素体组织，焊缝具有良好的韧性。
⑧钒（V）、铌（Nb）适量的Nb和V可以提高焊缝的冲击韧性。Nb=0.03%～0.04%,V=0.05%～
0.1%可使焊缝金属具有良好的韧性。但采用Nb、V来韧化焊缝，当焊后不再进行正火处理时，Nb和V 的氮化物以微细区格沉淀相存在，焊缝的强度大幅度提高，致使焊缝的韧性下降。
合金元素在钢以及在焊缝中主要以固溶体和化合物两种形态存在。部分合金元素在γ-Fe和α-Fe 中的最大溶解度、对焊接性的影响以及形成碳化物的倾向见表4。该表列出的仅是一般性的作用，实际应用中还应考虑合金元素之间存在的交互作用。
各种合金元素的交互影响是十分复杂的，为了获得综合性能优良的焊缝金属，在焊接材料研制过程中应注意合金元素在焊缝金属中的存在形态、强化作用和对组织转变的影响等，通过计算、综合考查和试验来调整焊缝的合金成分。
3 有害元素及含量控制
杂质对焊缝金属的性能和金属焊接性有十分重要的影响，其中影响较大的有害元素主要有S、P、N、H、O等。
①硫（S）是由生铁及燃料带入钢中的杂质。S在钢中几乎不能溶解，而与铁形成化合物，在钢中以FeS形式存在，FeS与Fe形成熔点较低的共晶体（熔点为985℃）。当钢在1200℃左右进行热加工时，分布于晶界的低熔点的共晶体将因熔化而导致开裂，这种现象称为热脆性。
为了消除S的有害作用，必须增加钢中的Mn含量。Mn与S可优先形成高熔点的MnS（熔点为1620℃），而且MnS呈粒状分布于晶粒内，比钢材热加工温度高，从而避免了热脆性的发生。另外，S还有改善钢材切削加工性能的有利作用。在易切削钢中，特意提高钢中的S含量至0.15%～0.3%，同时加入Mn0.6%～1.55%，从而在钢中形成大量的MnS夹杂。轧钢时，MnS沿轧制方向伸长，在切削时MnS夹杂起断屑作用，大大提高了钢的切削性能。
②磷（P）是由生铁中带入钢中的。P比其他元素具有更强的固溶强化能力，室温时P在α-Fe 中的溶解度大约略小于0.1%。在一般情况下,钢中的P能全部溶于铁素体中,使钢的强度、硬度提高，塑性、韧性则显著降低，尤其是在低温时更为严重，这种现象称为冷脆性。
P在结晶过程中有严重的偏析倾向，从而在局部发生冷脆，并使钢材在热轧后出现带状组织。而且Pγ-Fe及α-Fe中的扩散速度很小，很难用热处理方法消除P的偏析。P也具有断屑性，在易切削钢中，把P含量提高到0.08%～0.15%,使铁素体适当脆化，可以提高钢的切削加工性。
③氮（N）是由炉气进入钢中。N在奥氏体中的溶解度较大，而在铁素体中的溶解度很小，且随着温度的下降而减小。在590℃时溶解度为0.1%，室温时则降至0.001%以下。当钢材由高温较快冷却时，过剩的N由于来不及析出便过饱和地溶解在铁素体中。随后在200～250℃加热（或者钢材在室温下静置，随着时间的延长），将会发生氮化物Fe4N的析出，使钢的强度、硬度上升，而塑性、韧性大大降低，这种现象称为蓝脆（时效脆性）。
在钢液中加入Al、Ti进行脱N处理，使N固定在AlN及TiN中，可以消除钢的时效倾向。钢中含N还易于形成气泡和疏松。手工电弧焊焊接低碳钢时焊缝中的含N量见表5。
④氢(H) 炼钢炉料和浇注系统带有水分或由于空气潮湿，都会使钢中的H含量增加。H是钢中有害的元素，钢中含H将使钢材变脆，称为氢脆。H还会使钢中出现白点等缺陷，这种现象在合金钢中尤为严重。
焊接时H主要来源于焊接材料中的水分、电弧周围空气中的水蒸气、母材坡口表面的铁锈、油污
O量见表6、7。
等。各种焊接方法焊接碳钢时冷至室温气相中的含H量和含H
2
⑤氧（O）在钢中部分溶入铁素体，另一部分以金属氧化物夹杂形式存在于钢中。O以金属氧化物形式存在于非金属夹杂物中时，对钢的性能有不良的影响。O含量增加会使钢的强度、塑性降低。氧化物夹杂对钢的力学性能（尤其是疲劳强度）有严重的影响，钢中的FeO与其他夹杂物形成低熔点复合化合物聚集在晶界上时，会造成钢的热脆性。
焊缝金属和钢中所含的O几乎全部以氧化物（FeO、SiO、MnO、Al
2O
3
等）和硅酸盐夹杂物的形式
存在。焊缝含O量一般是指总含O量，它既包括溶解的O，也包括非金属夹杂物中的O。焊接低碳及低合金钢时，尽管母材和焊丝的含O量很低，但是由于金属与气相和熔渣作用的结果，焊缝金属的含O量总是增加的。采用不同方法焊接时焊缝中的含O量见表8。
表8 采用各种方法焊接时焊缝中的含O量
N、H、O元素对焊缝金属的主要影响是导致脆化、产生气孔和裂纹，降低缝金属的塑性和韧性。常用焊接材料熔敷金属中O、N、扩散H的含量见表9。
对于有害杂质(ONHSP)的控制，主要从工艺措施（限制来源）和冶金措施（转化为溶状态或转移至熔渣中）两方面入手。对于N和H的控制，须清除焊件和焊接材料附着的油、锈、氧化膜及水分，烘干焊接材料（焊条、焊剂）并应加强保护，防止空气侵入焊接区域。对于O的控制，可在药皮、药
芯或焊剂中添加脱O铁合金，限制气氛的氧化性（即减少CO
2或O
2
），还应尽可能创造条件实现Mn-Si
联合脱O。
S、P杂质是在焊缝中极易造成偏析的元素，可形成低熔点共晶，促使焊缝中形成热裂纹或脆化。焊缝金属中P含量的控制主要从限制焊接材料中的S、P杂质含量入手，一般应分别控制在0.03%以下。
说明氢在焊缝中的作用和影响？
答：焊缝中的氢主要来自于焊条和焊剂中吸附的水分、空气和焊件坡口表面的水蒸汽、锈、油污等，它们在电弧高温下，分解出原子态氢而熔入到焊接熔池中。
熔融的液态金属对氢的溶解度是很高的，当电弧离开，温度下降溶解度降低，熔池结晶时，氢的溶解度突然下降，使氢在焊缝中处于过饱和状态，一部分氢原子转变为氢分子向外逸出，由于焊接时冷却速度很大，当氢来不及逸出时，便留在焊缝内形成了气孔，另一部分氢原子溶解于焊缝金属中的称为固溶氢，其余的称为扩散氢，当温度进一步下降，固溶氢减少，扩散氢增加，由于氢原子半径很小，在常温下也能在金属晶格中自由扩散。因此，过饱合状态的扩散氢，一部分扩散至焊缝多属的外表面外逸到大气中，另一部分扩散到金属内部的空隙中而浓集起来，还有一部分则扩散到熔合区和热影响区。残存在焊缝金属中的氢会形成氢气孔和白点，更严重的是造成氢脆，使焊缝金属的塑性明显下降，在一定的条件下，氢是产生冷裂纹的主要原因之一。
影响焊接质量的因素及解决方案 图1 油箱 近年来随着汽车、拖拉机、航空航天、建筑以及运输等工业的飞速发展，相应的工业设备在其产品结构、加工工艺及应用领域不断更新、发展，对产品的加工质量要求不断提高，电阻焊机已成为工业产品覆盖件及零部件加工的主要焊接设备。 电阻焊机在生产过程中可以对各种形状的覆盖件产品进行焊接加工，实现工件的缝焊、凸焊、对焊和点焊的加工过程。它的优点是速度快、深度大、变形小而且生产效率高，并可实现柔性化和智能化控制，可对低碳钢板、合金钢板、镀层钢板和不锈钢板等进行有效地焊接，凭借其高效、独特的加工方式在工业生产过程当中得到了广泛的应用。 电阻焊接过程较为复杂，包含了多种影响焊接质量的因素，如被焊材料、焊接电流、电极压力、焊接时间、设备冷却、电极材料、形状及尺寸、分流和工件表面状态等。如果操作人员在焊接生产过程中不能够掌握正确的焊接方法、技术参数和加工工艺，将给焊接质量控制带来较大的困难。
图2 缝焊机 影响焊接质量的因素 1.被焊材料对焊接质量的影响 被焊材料在实施焊接之前必须进行清洁处理，清理方法分机械清理和化学清理两种。常用的机械清理方法有喷砂、喷丸、抛光以及用纱布或钢丝刷等。被焊材料表面的油污和锈斑会使电极与工件之间的电阻增大、焊点不牢固及焊接过程中产生飞溅，使焊接质量下降。例如在缝合油箱（如图1）或暖气片之类要求密闭的工件时，更应将被焊材料的表面处理干净，因工件需要缝合焊接一周，如果有一处没有处理干净，就会在这一处出现缝合不牢，在工件试压过程中发生漏气现象。对于此类焊接要求较高的工件需用化学清理，用清洗设备配合高温清洗液将工件清洗干净才能够进行焊接生产。用于缝合油箱的缝焊机如图2所示。 2.焊接电流及时间对焊接质量的影响 整个焊接的加工过程由4个基本环节来控制：图3中控制箱面板上的1、2、3和4分别为加压、焊接、维持和休息4个程序，这4个环节循环工作，必要时可增加附加程序。焊接电流的参数调整对焊接质量的控制至关重要，采用递增的调幅电流可以减小挤出金属。被焊金属的性能和厚度是选择焊接电流的主要依据，电流大小和焊接时间、电极压力、维持时间、工件厚度及工件材质等密切相关。焊接时间由焊接电流和凸点刚度决定，焊接时间的调整以周波的整倍计算（一周为0.02s）。通电时间的长短直接影响电流输入热量的大小，由于电极是水冷却，电极上散失的热量往往是输入总热量的一半，要相互配合调整。在生产过程中，多台焊机的同时工作和电网电压的波动都会对焊接电流产生一定的影响，应考虑电网电压的补偿和采用恒电流方式
目录 Catalog 1. 适用范围In Point Bound (2) 2. 术语及定义Standard And Technical Terms (2) 3. 职责与权限Responsibility And Authority (2) 4. 要求评审和技术评审Contract And Design Evaluation (5) 5. 分包商Subcontract (8) 6. 焊接人员Welder (9) 7. 检验人员Tester (10) 8. 设备Equipment (11) 9. 焊接及相关活动Welding Operation (13) 10.焊接材料Welding Material (15) 11.母材的储存Store Of Base Metal (16) 12.焊后热处理Heat Treatment Before Welding (17) 13.试验及检验Test (17) 14.不符合项及纠正措施Unqualified Products And Correction (19) 15.测量、试验及检验设备的校准Calibration (19) 16.标识及可追溯性Mark And Traceability (20) 17.质量报告Quality Record (22) 附录A Addenda A (24) 附录B Addenda B (25)
1. 适用范围 本手册对公司铆焊车间及安装现场的金属熔化焊接质量控制有关活动做出了规定，符合ISO 3834 《焊接质量管理体系》中ISO 3834-2的有关规定。 本手册专用于描述金属熔化焊接质量控制的有关活动，要求各有关部门严格遵照执行 2. 术语及定义 本手册所采用的标准是ISO 3834系列标准及其引用的相关标准，本手册所采用的术语与标准中的术语一致。 3. 职责与权限 3.1 焊接责任人员职责分工表 （见附表A） 3.2 组织机构图 （见附表B） 3.3各单位部门的职责与权限执行公司管理部已发布的相关文件及ISO 9001:2000质量手册之规定，在焊接质量控制方面的职责做如下补充：
焊接国家标准总汇 标准号标准名称 焊接基础通用标准 GB/T3375--94 焊接术语 GB324--88 焊缝符号表示法 GB5185--85 金属焊接及钎焊方法在图样上的表示代号 GB12212--90 技术制图焊缝符号的尺寸、比例及简化表示法 GB4656--84 技术制图金属结构件表示法 GB985--88 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸GB986--88 埋弧焊焊缝坡口的基本形式与尺寸 GB/T12467.1—1998 焊接质量要求金属材料的熔化焊第1部分：选择及使用指南GB/Tl2468.2--1998 焊接质量保证金属材料的熔化焊第2部分：完整质量要求 GB/Tl2468.3--1998 焊接质量保证金属材料的熔化焊第3部分：一般质量要求 GB/Tl2468.4--1998 焊接质量保证金属材料的熔化焊第4部分：基本质量要求 GB/T12469--90 焊接质量保证钢熔化焊接头的要求和缺陷分级 GBl0854--90 钢结构焊缝外形尺寸 GB/T16672—1996 焊缝----工作位置----倾角和转角的定义 焊接材料标准 焊条 GB/T5117--1995 碳钢焊条 GB/T5118--1995 低合金钢焊条
GB/T983—1995 不锈钢焊条 GB984--85 堆焊焊条 GB/T3670--1995 铜及铜合金焊条 GB3669--83 铝及铝合金焊条 GBl0044--88 铸铁焊条及焊丝 GB/T13814—92 镍及镍合金焊条 GB895--86 船用395焊条技术条件 JB/T6964—93 特细碳钢焊条 JB/T8423—96 电焊条焊接工艺性能评定方法 GB3429--82 碳素焊条钢盘条 JB/DQ7388--88 堆焊焊条产品质量分等 JB/DQ7389--88 铸铁焊条产品质量分等 JB/DQ7390--88 碳钢、低合金钢、不锈钢焊条产品质量分等JB/T3223--96 焊接材料质量管理规程 焊丝 GB/T14957—94 熔化焊用钢丝 GB/T14958--94 气体保护焊用钢丝 GB/T8110--95 气体保护电弧焊用碳钢、低合金钢焊丝GBl0045--88 碳钢药芯焊丝 GB9460--83 铜及铜合金焊丝 GBl0858--89 铝及铝合金焊丝 GB4242--84 焊接用不锈钢丝
管理制度编号：LX-FS-A74531 焊接材料验收、储存守则标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
焊接材料验收、储存守则标准范本 使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1 范围 本守则适用于各种焊接材料的进厂验收，存储、保管、发放使用过程中的质量管理 2 引用标准 GB893 不锈钢焊条 GB894 堆焊焊条 GB3669 铝及铝合金焊条 GB3670 铜及铜合金焊条 GB5117 碳钢焊条 GB5118 低合金钢焊条 GB5293 碳素钢埋弧焊用焊剂
GB8110 二氧化碳其体保护焊丝 GB9460 铜及铜合金焊丝 GB10044 铸铁焊条及焊丝 GB10045 碳钢药芯焊丝 QG/LG18.10.01 进货检验和试验程序 GB6052 工业液体二氧化碳 GB10624 高纯氩 3 焊条 3.1 验收规则 焊条进厂的验收由检验部门按批检验。工作程序按QG/LG18.10.01-1996 《进货检验和试验程序进行》。 3.1.1 取样 每批焊条进厂检验时，按需要数量至少在3个部位平均取有代表性的样品。
一、工艺特点及其影响因素 1、激光的投入能量密度。调整激光照射能量密度的方法主要有： A、调整激光输出能量（调整激发电压） B、调整光斑大小（调节出射焦距） C、改变光斑中的能量分布（改变光纤类型：峰形输出型——GI型光纤、梯形输出型―SI型光纤） D、改变出射脉冲的宽度和波形 2、材料反射率 大多数金属在激光开始照射时，会将大部分激光能量反射掉，所以，焊接过程开始的瞬间，要相应提高光束的功率。采用脉 冲激光缝悍二艺时，可以通过接入引弧板来保证整个焊接段的品质一致性。当金属表面开始熔化或汽化后，其反射率迅速降低。 二、影响材料对激光束吸收的主要因素 1、温度 室温时金属材料两激光的吸收率一般在20℃以下；当金属温度达到烙点产生熔融和气化后吸收率上升到40~50%；当接近沸点 时吸收率可高达90%。 材料的直流电阻率 材料对激光的吸收率与材料的直流电阻率的平方根成正比、与激光彼长的平方根成反比关系。 2、激光束的入射角 入射角越大，吸收率越小。当激光垂直于金属表面照射时，金属对激光的吸收率最大。但通常为了保护激光出射镜头，需要 维持一定的入射角。 村料的表面状态 为了低反射率，可在金属表面涂上薄薄一层全属粉，但两者必须是能够形成合金的。如饭、金、银可覆盖薄锐层，此时在同 样熔深的情况下，焊接所需的能量大约为原来铜、金、银所需的四分一。 3、聚焦性和离焦量 品质优良的YAG激光焊接装置，其聚焦性（光斑大小）是通过装置本身的光路同轴精度、输出光纤和出射头的成像比等来保 证。 以激光出射焦点正好落在工作上面时的位置为零。离焦量是指焦点离开这个零点的
距离量。焦点位置超过零点位置时叫负离 焦（焦点深入到工件内部），其距离值为负离焦量。反之，焦点不到零点的距离数值为正离焦量。要获得较大的熔深，可将焦点 位置选择在工件内部某一位置上，即采用负离焦量进行焊接。 4、焊接的穿入深度 脉冲激光焊接时，主要是以传热熔化方式进行的。激光束本身对金属的直接穿入深度是有限的，其主要取决于材料的导温系数（导温系数大的则穿入深度大），而不是激光器的功率大小。 内部构造及电气示意图
第一章焊接质量控制 教学目标： 一、了解焊前和焊接过程中的常规质量控制项目及其要求； 二、熟悉并掌握各种焊接方法中的焊缝外观质量检验项目及相关标准； 三、了解致密性试验方法的种类和适用条件。 一、任务导入： 随着现代焊接技术的迅猛发展、焊接生产水平的不断提高和国际焊接制品贸易的日益扩大，为了保证焊接产品的质量，有效地利用资源，保护用户的利益，焊接产品的质量管理逐步走上了规范化、标准化的道路。1987年3 月，国际标准化组织（ISO）正式发布了IS09000?9004关于质量管理和质量保证的标准系列。1994年和2000年，国际标准化组织两次修订IS09000族标准，使之更为简化、重点更加突出，更加科学、普适，并将质量保证体系提高到质量管理体系的水平。我国相应于2000年发布了等效采用该国际标准系列的GB/T19000：2000《质量管理体系》标准系列。 众所周知，焊接结构（件）在现代科学技术和生产中得到了广泛应用。随着 锅炉、压力容器、化工机械、海洋构造物、航空钪天器和原子能工程等向髙参数及大型化-方向发展，工作条件日益苛刻、复杂。显然，这些焊椟结构（件）必须是髙质量的，否则，运行中出现事故必将八成惨重的损失。诚然，迅速发展的现代焊接技术，已能在很大程度上保证其产品质量，但由于焊接接头为一性能不均匀体，应力分布又复杂，制造过程中亦作不到绝对的不产生焊接缺陷，更 不能排除产品在役运行中出现新的缺陷。因而为获得可靠的焊接结构（件）还必须走第二条途径，即采用和发展合理而先进的焊接检验技术。 现代质量管理认为，为使产品达到所要求的各项质量指标，应从生产的每一道工序抓起，通过控制和调整影响工序质量的因素来保证。而工序质量又要 通过工作质量，采取各种管理手段来实现。因此，在质量管理工作中，要以工 作质量来保证工序质量，用工序质量来保证产品质量。 可见为实现质量目标，就必须在管理体制上建立一套有效的、便于操作的质量管理体系。并且将这套体系应用于产品的整个制造过程中。
焊接材料质量管理规程 JB /T 3223-96 1 范围 本标准规定了焊接材料(焊条、焊丝、焊剂、合金粉末及焊接用气体等)在采购、验收、库存保管及使用过程中的管理要求。 本标准适用于焊接生产中上述这些焊接材料的质量管理。 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。 本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 983-85 不锈钢焊条 GB 984-85 堆焊焊条 GB 3669-83 铝及铝合金焊条 GB /T 3670-1995 铜及铜合金焊条 GB 3864-84 工业用气态氮 GB 4242-85 焊接用不锈钢丝 GB 4842-86 氨气 GB /T 5117-1995 碳钢焊条 GB /T 5118-1995 低合金钢焊条 GB 5293-85 碳素钢埋弧焊用焊剂 GB 6052-87 工业液体的二氧化碳 GB /T 8110-1995 气体保护电弧焊用碳钢、低合金钢焊丝 GB 9460-88 铜及铜合金焊丝 GB 10044-88 铸铁焊条及焊丝 GB 10045-88 碳钢药芯焊丝 GB 10858-89 铝及铝合金焊丝 GB 12470-90 低合金钢埋弧焊用焊剂
GB /T 13814-92 镍及镍合金焊条 GB /T 15620-1995 镍及镍合金焊丝 JB 3168-82 喷焊合金粉末技术条件 JB 3169-82 喷焊合金粉末硬度、粒度测定 JB 3170-82 喷焊合金粉末化学成分分析方法 JB /T 6964-93 特细碳钢焊条 3 总则 焊接材料的生产企业应建立可靠的质量体系，具备可满足用户需求的生产能力。焊接材料的供货方一般应提供焊接材料的质量证明书〔说明书)或合格标记，并保证其所提供的焊接材料产品符合有关标准或供货协议的要求。为了保证焊接材料的使用性能，焊接材料的使用企业除了具备必要的贮存、烘干、清理设施之外，还应建立可靠的管理规程并严格执行。 4 采购 4.1 焊接材料的采购人员应具备足够的焊接材料基本知识，了解焊接材料在焊接生产中的用途及重要性。 4.2 焊接材料的采购应依据订货技术条件按择优定点的原则进行。在可能的条件下，尽量配套采购。 4.3 必要时，特殊焊接材料应按焊接主管人员指定的供货单位采购。 5 验收 5.1 验收项目 焊接材料的验收内容应依据焊接产品的制造规程、焊接产品的种类及实际需要确定。 5.1.1 包装检验 检验焊接材料的包装是否符合有关标准要求，是否完好，有无破损、受潮现象。 5.1.2 质量证明书检验 对于附有质量证明书的焊接材料，核对其质量证明书所提供的数据是
焊接环境对摩擦螺柱焊成形质量的影响 发表时间：2017-11-22T15:04:50.037Z 来源：《建筑学研究前沿》2017年第16期作者：张淦君 [导读] 摩擦螺柱焊（Friction Stud Welding）属于摩擦焊技术，是英国焊接研究所（TWI）在20世纪80年代发明的。 广东河源 517000 摘要：摘在参考国外相关文献的基础上，研究了空气中、水下和水下增加螺柱保护这3种不同焊接环境刘摩擦螺柱焊接头力学性能的影响结果表明，空气中焊接时，螺柱转速与进给速度匹配合适即可获得优质的焊接接头；水下焊接时要适当提高转速，增大热输入以补偿热量散失水下增加螺柱保护条件焊接时，螺柱表面的保护层可能会造成热量累积，从而刘成形不利。 关键词：焊接环境；摩擦螺柱 引言 摩擦螺柱焊（Friction Stud Welding）属于摩擦焊技术，是英国焊接研究所（TWI）在20世纪80年代发明的，因该技术不受压力环境的影响且得到的焊接接头性能优异而在水下连接领域得到了迅速发展。随着世界范围内海洋油气资源的不断发现及其开发力度的不断加强，海洋钢结构物数量和油田开采深度逐年增加，海洋工程钢结构的连接及其安全保障技术日益受到业界的关注。从目前可见的文献和报道来看，欧盟、美国、巴西、日本等国围绕摩擦螺柱焊技术在水下连接中的应用展开了一系列研究工作，并逐步应用于牺牲阳极等水下非重要结构物的连接。虽然国内在围绕摩擦焊技术发展动态的相关报道中零星涉及水下摩擦螺柱焊的一些内容，但相关的基础工艺研究基本处于空白状态。 1焊接试验 1.1摩擦螺柱焊试验装置 摩擦螺柱焊试验装置主要由几大部分组成，分别为液压站、阀组、主轴头、控制系统、数据记录系统等部分，这一装置主要由北京的石油化工学院自主研发设计的，该装置在运行过程中能够提供30KN的最高轴向压力以及最大的50N?m的转矩。其中液压站中马达的转速最高时能够大搞9000r/min，液压马达由不锈钢制造而成，能够在水下作业。 1.2试验材料 目前海洋工程钢结构常用的材料X65常常被用作焊接时所需要的螺柱和基板的材料，其相关的要求见表1和表2。在试验的过程找那个，为了确保螺柱表面的质量，部分螺柱表面需要进行保护，一般情况下，尼龙、聚苯乙烯以及聚氨酯等都是常见的螺柱表面防护的材料，其中聚氨酯的效果是最佳的，试验中螺栓表面的防护材料选择了工业用的聚氨酯密封胶。其使用方法就是在进行焊接前在螺柱表面均匀的涂上1~2mm的膏状的密封胶，在其干燥凝固之后再对其进行焊接。 1.3试验方法 从图1中我们可以看出，本文选择了小14mm的棒材作为摩擦螺柱焊焊接夹具和焊接方式试验中的螺柱材料，其中，为了方便试验的顺利进行，基板选择了大直径的棒材，圆柱端面为焊接平面。在焊接平台上利用螺栓将焊接前基座固定好，并在基座上的孔中放入圆柱基板，并对其锁紧。焊接时螺柱在焊机的带动下旋转并轴向进给，在持续一段时间的摩擦之后停止螺柱的运转，然后维持或增大压力进行顶锻，顶锻阶段结束即完成焊接过程。 图1 摩擦螺柱焊接接头夹具和焊接方法 焊接的试验分为3次进行，第一次的时候焊接会以4000，5000，6000r/min的速度在空气中进行，每个转速条件下的速度是不同的，而轴向压力为6mpa；第二次试验则是在水下利用空中气焊的工艺进行，在试验过程中，随时会出现焊接终止的情况，因此要对焊接的试验过程进行重点的关注；最后一次实验与第二次试验相比，两者之间的区别在于最后一次试验螺柱表面会涂上一层聚氨酯密封胶，这样杜绝螺柱与水的接触，减少焊接中热量的流失。 2试验结果与讨论 2.1试验结果 通过对上述的试验过程进行观察，得出以下的结果：焊接时，初始阶段的摩擦稳定性较弱，产热和散热的速度会给焊接带来巨大的影响，且焊接区的产热和散热速度回受到环境影响的因素，从而产生不用的变化。在空气中进行焊接，主要考虑焊接区中的生热速度，可以忽略散热速度对焊接的影响。然而焊接在水下记性时，由于水导热性因素的影响，要重点考虑焊接区的散热速度。而在焊接表面覆盖了聚氨酯密封胶的螺柱时，焊接过程中热量散失较慢，因此可能输入的焊接热量过高，从而对接头成形带来不利的影响。图2为不同环境下，以低进给速度进行焊接所得到接头的拉伸试验结构。在空气中进行焊接，随着螺柱的旋转速度不断增加，接头的抗拉强度会不断降低。而在水下进行焊接时，当转速为4000r/min时，由于摩擦的阻力过大，因此会出现焊接终止的情况；而转速为5000r/min、6000r/min时可以顺利
SMT焊接质量影响因素及控制方法随着经济和科技的发展，电子应用技术趋于智能化、多媒体化和网络化，这使得人们对电子电路组装技术提出了更高的要求，即要能满足高密度化、高速化及标准化,于是电子装联装配技术全面转向SMT。特别是近年来，中国电子信息产品制造业加快了发展步伐，每年都以20%以上的速度高速增长，成为国民经济的新兴的支柱产业，整体规模连续三年居全球第2位。与此同时，中国的SMT技术及产业也同步迅猛发展，取得了不少成就，但是坦率来说还是存在很多问题，主要体现在规模小、技术含量水平不高、高水平技术人才和管理人才缺乏、制造服务能力不全面等方面。虽然在一些方面存在不足，但是市场的竞争却越来越激烈，出现了相互压价，相互贬低，甚至低于合理成本接单等不正当竞争行为。提供SMT服务的组装厂要在如此激烈的竞争环境中立于不败之地，就必须从降低生产成本和提高焊接质量两方面来入手。一方面，降低成本的最有效方式就是优化生产流程以提高生产效率，各焊接厂也都在不断的摸索和改进，逐步形成了比较成熟的生产模式和流程。另一方面，对从事SMT加工服务的企业来说，优质的焊接质量才是立足之本，才是与别人竞争的资本和筹码，因此焊接质量的保证显得尤为重要。以下将从SMT过程的各相关方面来分析影响焊接质量的主要因素和控制方法。 提到SMT的焊接质量，我们首先可能都会想到回流焊的工艺和控制，这是没错的，回流焊确实是SMT关键工序之一，表面组装的质量直接体现在回流焊的结果之中，但SMT焊接质量问题却不完全是回流焊工艺造成的。SMT焊接质量除了与回流工艺（温度曲线）有直接关系外，还与PCB设计、网板设计、元件可焊性、生产设备状态、焊膏质量、加工工序工艺控制以及操作人员素质和车间管理水平都有密切关系一、 PCB设计和网板设计SMT的焊接质量与PCB的可制造性设计有直接的、十分重要的关
. 焊接质量检验方法和标准1目的规定焊接产品的表面质量、焊接质量、确保产品满足客户的要求，适用范围：适用于焊接产品的质量认可。2责任生产部门，品质部门可参照本准则对焊接产品进行检验。一、熔化极焊接表面质量检验方法和标准保护焊的表面质量评价主要是对焊缝外观的评价，看是否焊缝均匀，O2C是否有假焊、飞溅、焊渣、裂纹、烧穿、缩孔、咬边等缺陷，以及焊缝的数量、长度以及位置是否符合工艺要求，具体评价标准详见下表评价标准说明 缺陷类型假焊系指未熔合、未连接焊缝中断等焊接缺陷（不能 不允许保证工艺要求的焊缝长度） 焊缝表面不允许有气孔焊点表面有穿孔气孔 焊缝中出现开裂现象不允许裂纹 不允许夹渣 固体封入物允许焊缝与母材之间的过度太剧烈H≤0.5mm 咬边 不允许5mm H＞0.母材被烧透不允许烧穿 求的区域，在有功能和外观金属液滴飞出要飞溅 不允许有焊接飞溅的存在3mm 焊缝太大H值不允许超过 过高的焊缝凸起 位置偏离焊缝位置不准不允许1 / 9 . 值不允许超过2mm 板材间隙太大H 配合不良二、焊缝质量标准保证项目、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙1记录。、焊工必须经考核合格，检查焊工相应施焊条件的合格证及考核日期。2级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的II、I 、3规定，检验焊缝探伤报告级焊缝不得有表面级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。II焊缝表面I、II 级焊缝不得有咬边，未焊满等I气孔夹渣、弧坑、裂纹、电焊擦伤等缺陷，且缺陷基本项目焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。长度焊缝内允许直径级焊缝每50MM、II级焊缝不允许；III表面气孔：I 倍孔径≤6；气孔2个，气孔间距≤0.4t级焊缝不允许。咬边：I，且两侧咬边总≤100mm连续长度≤0.05t,且≤0.5mm, II级焊缝：咬边深度≤10%焊缝长度。长。≤1mm0.1t,III级焊缝：咬边深度≤，且为连接处较薄的板厚。t注：，三、焊缝外观质量应符合下列规定 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级和二级焊1缝不得存在表面气孔、夹渣、裂纹、和电弧擦伤等缺陷2 / 9 . 二级焊缝的外观质量除应符合本条第一款的要求外，，尚应满足下表的有关2规定3 三级焊缝应符合下表有关规定 焊缝质量等级检测项目二级三级
焊料性质对焊接的影响四 6.锡膏Solder Paste Or Solder Cream 6.1.概况 目前电子业用于SMT熔焊（Reflow）的锡膏规范，现行者为J￡TDH）05（1995.1.）已取代著名的美国联邦规范QQ-S-571，而下一代新版本的J￡TD- 005A亦正在修订中。 锡膏”顾名思义是将零件脚（不管是伸脚、勾脚或BGA用的球脚等）以其黏着力（Tack Force暂时加位定位，再经高温使熔焊成为焊点之特殊焊料是也。 锡膏的组成是由锡铅合金的小粒微球（正式称焊锡粉Solder Powder），再混以特殊高黏度的助焊膏混合物（称为助焊性黏合剂Flux Binder）而成灰色的膏体，可供印刷黏着或其它方式施工，而在板面焊垫上予以适量分布配给，做为多点同时熔焊的焊料用途。 锡膏本身是一种多相的“非牛顿流体”（指流速不受外力与黏度的支配而受到剪率（Shear Rate的主宰，如蕃茄酱即是），其中含有特殊专密的（Propritary）抗垂流剂”（Thixotropic Age nt，又称为摇变剂），使锡膏具有可顺利印刷以及着落在定点后，即不再轻易流动的特性，以防止密垫之间的相互垂流而坍塌。其中所加入的助焊剂需不可具有腐蚀性，并以容易清洗清除为原则。目前“免洗”的流行，故熔焊后焊点附近所被逐出的有机物，亦需对整体组装品无害才行。 6.2.锡粉Solder Powder 锡粉系由熔融的液态焊锡，经由喷雾（Atomiz ing）或自转甩出于氮气中，再经冷却坠落及筛除掉一些长形或不规则状的粒子，而得到尽量要求大小一致的球体。为刻意方便印刷中的流动及印着点的堆积实在起见，各种等级的锡膏中，其球径大小之百分比分配也各有不同，但主球体重量比值在82 -92%之间，当然各种小粒焊球的成份必须保持稳定一致，则是无庸置疑的事。不过经分析 Sn 63/ Pb37的焊粒后，事实上还是会发现纯锡或是Sn10K Pb90等不同成份的小球存在，这可能是供货商刻意为调整特殊需求而加入的。
焊接质量管理奖惩制度会签表
华云新材料3×350MW自备热电联产机组工程 焊接质量管理奖惩制度 批准： 审核： 编制：
内蒙古第一电力建设工程有限责任公司 内蒙古华云电厂项目部 2016年10月27日 目录 一、适用范围………………………………………………………………………………………………… 1 二、相关文件依据…………………………………………………………………………………………… 1 三、焊接专业质量保证体系………………………………………………………………………………… 1 （一）焊接质量管理组织机构图…………………………………………………………………………… 1 （二）主要人员岗位职责…………………………………………………………………………………… 2 四、相关规定………………………………………………………………………………………………… 7 （一）焊工上岗 (5) （二）焊材管理 (6) （三）焊接工艺 (9) （四）焊后热处理…………………………………………………………………………………………… 13 （五）焊接质量检验………………………………………………………………………………………… 19
（六）焊接资料……………………………………………………………………………………………… 21 五、焊接质量奖惩实施细则………………………………………………………………………………… 22 （一）质量处罚规定………………………………………………………………………………………… 22 （二）质量奖励办法………………………………………………………………………………………… 24 （三）管理要求……………………………………………………………………………………………… 24 附录 表1焊接质量罚款通知单………………………………………………………………………… 25 表2焊接质量奖励通知单………………………………………………………………………… 26
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 焊接材料验收、储存守则(通用 版) Safety management is an important part of production management. Safety and production are in the implementation process
焊接材料验收、储存守则(通用版) 1范围 本守则适用于各种焊接材料的进厂验收，存储、保管、发放使用过程中的质量管理 2引用标准 GB893不锈钢焊条 GB894堆焊焊条 GB3669铝及铝合金焊条 GB3670铜及铜合金焊条 GB5117碳钢焊条 GB5118低合金钢焊条 GB5293碳素钢埋弧焊用焊剂 GB8110二氧化碳其体保护焊丝 GB9460铜及铜合金焊丝
GB10044铸铁焊条及焊丝 GB10045碳钢药芯焊丝 QG/LG18.10.01进货检验和试验程序 GB6052工业液体二氧化碳 GB10624高纯氩 3焊条 3.1验收规则 焊条进厂的验收由检验部门按批检验。工作程序按QG/LG18.10.01-1996《进货检验和试验程序进行》。 3.1.1取样 每批焊条进厂检验时，按需要数量至少在3个部位平均取有代表性的样品。 3.1.2验收 直径不大于3.2mm的焊条的角焊缝，机械性能及射线探伤一般不进行试验，其性能可以根据直径4.0mm焊条的检验结果判定。如需要时，按有关标准的相应条款进行。
广域环境因素对铝合金MIG焊接质量的影响 【摘要】讨论了温度、湿度、风速等环境因素对铝合金MIG焊接质量的影响，湿度和风速影响尤其显著。并推荐湿度应控制在50%以下，温度在15—30℃为宜，尽量在室内无风情况下焊接铝合金。 【关键词】铝合金；焊接；温度；湿度；风速 铝合金因其质量轻、比强度高、耐腐蚀性能优异、美观、可焊接，且能够实现各种复杂中空型材的薄壁、大型宽体化生产而成为飞机结构、火箭贮箱、高速列车车体等的首选材料。在铝合金焊接生产中常存在三大难题[1]：（1）焊缝中的气孔；（2）焊接热裂纹；（3）焊接接头与母材的等强性。铝合金焊接质量与焊接生产环境条件密切相关，目前资金实力雄厚的工厂为了避免环境因素对铝合金焊接质量的影响，焊接车间均采用恒温恒湿控制系统，但运行成本高昂，而广大中小企业出于成本考虑，仍在传统的广域条件下焊接铝合金。本文旨在讨论广域环境因素（温度、湿度、风速）对铝合金焊接质量的影响，指导实际焊接生产。 1.广域环境因素对铝合金焊接质量的影响 1.1温度 环境温度越高，焊接过程中液态熔池冷却速度越慢，液态熔池在高温停留时间增加，晶粒容易长大，焊缝及热影响区的析出相易聚集长大，不利于接头的力学性能；在较低的环境温度下焊接时，焊缝凝固速度增加，晶粒变得均匀细小，接头力学性能得到改善。但环境温度也不宜过低，特别是在焊接高强铝合金时，液化裂纹倾向会增加。一般推荐焊接环境温度在15—30℃。 1.2湿度 铝合金焊接对气孔敏感性非常高，铝合金焊接中极少量的氢都能引起严重的气孔，而溶解在钢中的相同数量级的氢对钢焊缝的质量则无明显的影响。环境湿度对铝合金焊接质量影响尤其显著。铝合金MIG焊接时氢气孔的主要来源有：①潮湿的大气环境中的水分；②母材及焊接填充材料表面的油污、水分、碳氢化合物，以及焊丝原材料中的氢等[2]。大气环境湿度越低，空气中所含水蒸气越多，在熔焊过程中，水蒸气在电弧作用下分解为H2、H原子，H2进入到液态熔池中，由于铝合金导热系数高，冷却速度快，同时铝合金液体密度低，气泡上升速度也比较慢，导致氢气孔数量增加；另一方面部分H原子残留在焊缝金属中，形成扩散氢，在高强铝合金中极易产生氢脆，是应力腐蚀开裂、腐蚀疲劳等的重要诱因。 气孔数量增加，将减少截面的有效承载面积，增加接头的应力集中程度，不仅会引起接头抗拉强度、冲击韧度、塑性的降低，同时会使接头弯曲性能变差，而且对于服役于交变动载环境下的铝合金结构（如高速列车），往往易成为疲劳
焊接工艺规范参数对焊接产品质量影响因 素的分析 第22卷第9期 2006年9月 甘肃科技 GansuScienceandTechnology V o1.22 Se. No.9 2006 焊接工艺规范参数对焊接产品质量影响因素的分析 谢庆生,王迎君 (1.甘肃省锅炉压力容器检验研究中心,甘肃兰州730030;2.兰州石油化工机械厂,甘肃兰州730050) 摘要:本文重点阐述焊接工艺各规范参数对焊接质量的影响,主要从焊缝形状尺寸与焊接工艺规 范参数的关系,焊缝与熔池的关系延伸到焊接工艺各规范参数与焊接质量的关系进行了详细的分 析,揭示了焊接质量的关键在于焊接热输入的控制. 关键词:焊缝成形系数;焊接质量;焊接工艺规范参数;焊接热输入 中图分类号:TH49 锅炉压力容器是广泛应用于国民经济各部门和 人们生活设施中的,具有爆炸危险的特种设备.它 不但要承受压力,温度和强腐蚀性介质的作用,还要 经受易燃,易爆,剧毒,放射性充装物的考验,工作条 件非常苛刻.通常锅炉压力容器均为焊接结构,所 以焊接质量的好坏,直接关系到产品质量和工程质
量.本文通过分析焊接工艺各规范参数对焊接质量的影响,来探讨焊接工艺与焊接质量之间的关系. 1焊接工艺规范 焊接工艺是承压设备焊接的规定性工艺文件, 带有一定的强制性,其一般要求是: 1)正确性:焊接工艺的正确性是指焊接工艺本 身的各项要求,如坡口形式及尺寸,焊接方法选用, 焊材选择,焊接顺序,焊接工艺参数,预热温度,焊后消氢,焊后热处理,工艺装备,操作要点等,均应符合焊接的基本规则,符合工厂的生产实际. 2)完整性:焊接工艺的完整性有两层含义,一是 对某一产品而言,应包含受压元件之间的焊缝,与受压元件相焊的焊缝均应制定焊接工艺,否则就认为不完整.另一含义是对某一工艺卡而言,对某个节 点所需的焊接工艺参数,施焊要点,工艺装备等均应列出. 3)有效性:焊接工艺有效性,就是能够指导焊接 施工,在施焊过程中得到贯彻. 以上的焊接工艺的一般要求均建立在材料焊接 工艺性的基础之上.焊接工艺性指一种金属可以在很简单的工艺条件下焊接而获得完好的焊接接头, 能够满足使用要求.这里的使用要求主要指焊接接头的强度,韧性等要求,也就是焊接质量的要求. 影响材料焊接工艺性的主要参数有:焊接电流, 焊接电压及焊接速度等,它们对焊接过程的稳定性, 稀释率,焊道形状和熔敷效率,焊缝化学成分及组织的稳定性有直接影响. 如何提高产品的焊接质量?首先我们了解一下 焊缝形状尺寸及其与焊缝质量的关系.
湖北省电力建设第二工程公司热机工地 第1页 焊接质量管理制度 1、为了加强焊接工地施工质量管理，确保工地的质量目标的实现， 精品word 文档可以编辑（本页是封面） 【最新资料 Word 版 可自由编辑！！】
特制定本制度。 2、建立健全以热机公司经理为质量第一负责人的质量管理网络。焊接工程师主持技术工作，质检员负责质量的监督和评定。 3、工地应组织职工对质量管理体系文件、相关法律法规、规程标准的学习，使所有焊接工作人员熟悉公司的质量方针、本工程质量目标，及法律法规、规程标准对焊接工作的要求。 4、焊接质量管理目标： 4.1 受监焊口无损检测一次合格率≥98％； 4.2 分项工程合格率100％，优良率≥98％； 4.3 焊口无泄漏，锅炉水压试验一次成功； 4.4 焊接技术、质量资料移交完整、准确、及时。 5、根据施工进度，焊接工程师、技术员在焊接工程项目开始前进场，做好技术准备工作： 5.1做好图纸会审，根据业主、监理的要求确定本工程执行的标准、规程，在施工过程中若标准、规程改版升级，在经过监理工程师同意后执行新标准。 5.2 编制焊接施工组织设计。 5.3 提出焊接工艺评定和焊工、热处理培训、考核方案，并组织实施。 5.4 编制焊接作业指导书、工艺卡。 5.5 编制焊接机具、工具和焊接材料的需求计划。
6、特殊工种人员上岗资格管理 本工程中，凡从事与焊接相关工作人员，必须符合以下要求方能上岗：6.1 根据焊接工地质检员、焊工、热处理工持证情况及本工程的需要，编制质检员、焊工、热处理工培训计划。由本公司培训中心根据有关标准和大纲对焊工进行取证、换证培训、考核工作。质检员、热处理工参加行业组织的培训、考核，取得资质或换证。 6.2焊接质检员、焊工、热处理只有取得业主或监理工程师认可的资格证后，才能从事与其资格证相符的工作。 6.3焊工和热处理工在经过专业培训考核并取得资质证书后，具备上岗资格，但还应在现场进行焊前模拟练习，在焊工本人连续4各焊接接头表面外观、断面或RT检验后合格才能上岗。 7、焊接材料的管理 7.1焊接材料由项目部物资部门采购，焊材应按其牌号、规格及批号向供货单位索取产品的有效保证书，并及时将复印件交焊接工地，质检员进行入库检验，当对材料质量有怀疑时，按批号抽检，确认合格方可使用。 7.2焊接材料堆放库房应做好防雨、防潮措施，空气湿度部大于60％，室温保持在10～35℃。必要时启动抽湿、去潮设备。 7.3 焊材验收入库，保管员按焊材类别按规定格式进行编号、标识。 7.4 焊材保管员应及时做好焊条烘烤记录，按焊条说明书或其它技术要求严格控制焊条的烘烤时间和温度。焊条要按类别分箱、分层烘烤，严禁焊条混杂在一起烘烤，焊条烘烤次数不得超过2次。
作业现场环境对钢结构焊接的影响探析 摘要：钢结构露天焊接施工以人工操作为主,在建筑施工中常见的焊接技术包括电弧焊、二氧化碳保护焊、栓塞焊等。建筑工程施工现场,大多数环境复杂、作业条件恶劣,使得钢结构的焊接工作受到现场风力、温度、湿度等环境因素的影响。尤其在冬季施工时,气温较低,若遇到大风、暴雨、下雪的时候,就更难以保证钢结构焊接施工的质量。因此,必须加强对影响钢结构焊接质量的现场环境因素进行分析,探讨应对施工现场环境因素的对策方案,采取有效防范措施,进而有效保障建筑工程钢结构焊接施工的质量。 关键词：作业现场环境；钢结构焊接；影响；分析 近年,随着社会经济高质量的快速发展,我国城市建筑规模和建设质量都得到了很大的提升。与传统的混凝土结构相比,钢结构焊接施工具有工厂化施工、施工周期短、操作简便、后期维护方便以及环保等优点,得以在建筑工程施工中被广泛应用。但是钢结构焊接施工会受到施工现场环境、焊接施工工艺装备的影响,不仅会降低焊接效率,还会破坏钢结构的性能和使用寿命。文章将结合钢结构焊接特点对影响钢结构焊接质量的施工现场环境因素进行分析。 1 建筑钢结构特点和焊接难点 1.1 建筑钢结构的特点 国家产业技术的调整使得对钢材的需求量不断增加,钢材产量的快速增长也为建筑工程施工提供了许多便利,在建筑理念不断创新和计算机技术的支持下,钢结构的优点日益显著,且被应用到了各个建筑领域,逐渐呈现出以下新的特点:首先,钢结构建筑造型新颖化,结构多样化。许多大跨度复杂空间形状的钢结构构筑物的出现,高层钢结构成功实践和应用使得钢管结构得到了普及,住宅建筑设计施工中也加大了对新型钢结构的使用。其次,钢结构的构件形式越来越多样化,节点构造越来越复杂且板厚逐渐加大。 1.2 建筑钢结构焊接的难点 首先,受到施工环境的制约,钢结构在焊接过程中也出现了不少困难,尤其在高空或环境恶劣的条件下进行焊接施工,结构体型、节点位置和节点构造的特殊性使得现场钢结构焊接操作点增多、焊接面广泛且内容繁多,更是加大了高空钢结构焊接的困难。其次,钢结构节点焊接施工时,受拘束应力的影响,焊接接头容易出现质量缺陷,加上节点施工复杂、板厚逐渐加大,结构特殊造型以及焊接接头刚性拘束应力大等,出现了双向和三向应力,也加大了焊接接头裂纹、层状撕裂的概率。由于新的钢材品种出现,现场焊接施工工艺并不完善,很多技术人员还没有完全掌握新的施工技术和工艺,加上本身工作经验欠缺、能力有限,很难保证焊接工程没有任何质量问题出现。对于铸钢和低合金高强钢的厚板焊接,因为钢材的淬硬性大、对裂纹的敏感性较大,所以更容易出现焊接缺陷。而预热保温工艺的不完善,对现场钢结构焊接质量控制措施力度不够,没有统一的可行性强的执行评定标准,没有对节点焊缝进行超声波无损检测探伤,就会使钢结构焊接质量缺陷长期存在。 2 建筑钢结构施工现场焊接环境特点 手工电弧焊是钢结构焊接常见的方法,钢结构施工现场管理采用项目经理负责制。但是项目管理人员的水平、素质和技术不一,也就导致对钢结构现场施工环境的防控能力各不相同。在露天作业时,很容易受到高温高寒、雨雪大雾等恶劣天气的影响,夜间施工则受到能见度的影响。在高空作业时危险系数高、操作不便、工位流动性大、作业空间小,施工工序控制困难,也不能完全保证钢结构焊接所使用
燃气管道施工过程中焊接质量的影响因素初探郝晓硕 摘要：随着我国城市化建设的开展，燃气管道施工在安全性上具有较高的要求，因此，本文对燃气管道施工过程中焊接质量的影响因素进行了分析，提出了提高 焊接质量的具体策略，希望为关注此话题的人提供有效的参考。 关键词：燃气管道；施工过程；焊接质量 燃气管道焊接处质量的把控与管理，需要完善的进行燃气管道焊接、焊接处 的质量检测等，如施工人员不能充分地把握焊接质量的影响因素，将导致燃气管 道在使用中出现燃气泄露现象，影响人们的生命安全。 一、燃气管道施工过程中焊接质量的影响因素 （一）焊接技术的滞后 现阶段，大多数燃气管道施工过程中，仍然采用相对较为落后的焊接技术， 施工团队不重视焊接技术的更新，更是忽略了新型焊接技术在燃气管道施工中的 应用，使得现阶段大多数的燃气管道焊接技术仍然处于滞后状态，施工人员无法 提高焊接的水平与标准。 （二）焊接工艺不协调 燃气管道施工中焊接工艺设计只是整个管道施工的一部分，但如若焊接工艺 的设置与其他施工工艺的开展呈现不协调的状态，将影响燃气焊接施工的质量， 造成管道焊接处的不完善，最终影响燃气管道的使用，严重时会导致燃气管道泄露。 （三）施工管理不完善 燃气管道施工过程中，需要对施工过程进行充分的管理，当施工管理人员对 焊接施工的管理不够完善时，在焊接过程、焊接处检测过程中如若出现差错，将 影响管道焊接处的质量，为管道的使用带来不良影响，为燃气管道应用带来安全 隐患。 二、提升燃气管道施工过程中焊接质量的具体策略 （一）提高焊接人员的技术水平 焊接技术是一项对操作要求较为严格的技术应用，尤其是燃气管道焊接即将 应用与燃气的运输，如若燃气管道焊接不完善，将影响燃气管道的使用效率，有 必要提高焊接技术人员的专业素质与技术水平。一方面，在施工人员的选择上， 要求焊接人员具备专业的焊接知识与焊接经验，并具备一定的焊接资质，具有相 关的焊接证件，要求焊接施工人员具备专业的施工水准。另一方面，加强对燃气 施工中焊接人员的技术培训，要求焊接行业的专家对焊接技术人员的相关操作进 行现场指导，提高焊接技术人员的技术水平，促进燃气管道焊接施工的质量得到 充分的技术保障。 （二）加强焊接施工管理 燃气管道施工的管理人员应当加强对焊接施工的管理，为焊接工作的开展提 供质量保障。首先，加强对焊接材料的监管，把握燃气管道焊接的材料是否符合 质量标准，焊接的机械设备是否完善，检查焊接材料的型号、数量、质量等是否 准备妥善，并检测焊接设备应用的有效性，确保焊接施工的完善性。其次，加强 对焊接工作开展前准备工作的检查与监督，焊接施工之前需要对焊接口处进行清理，并对焊接的角度、速度等位置进行划分，严格把控焊接施工的精准性。最后，在实际的焊接施工过程中，把握焊接技术的应用质量，对焊接残渣及时进行清理，确保焊接的质量符合施工要求。
