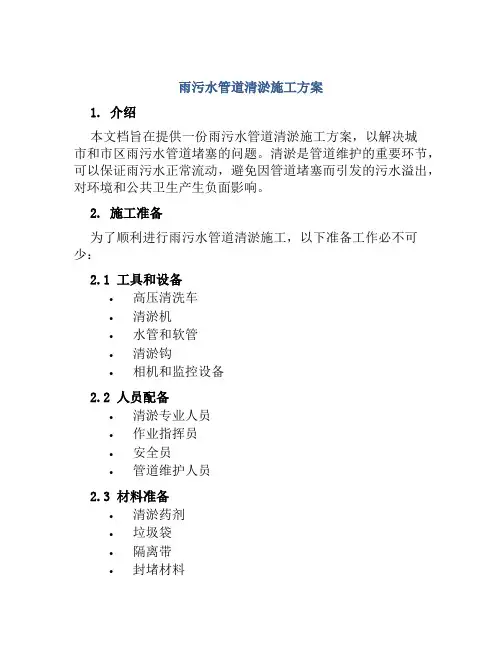

第三节原有雨污水管道清淤的施工方案
本工程原有雨污管道清淤预采用水冲刷清淤法。
方法一：
首先制做一种能挡水的清淤装置，由检查井放入管道内。由于井口尺寸小整个装置放不下去，一般采用先运下装置的部件，再到管道内装配的办法。待清淤装置装配好后，放到管道的一定位置，把管道中的污水阻挡在其装置的上游，为水位达到一定高度后便放水，使上游水形成水流来清除管道内的沉积物。沉积物冲走后，这个装置就向下游移动一段位置，再进行集水清淤。这种方法优点很明显，但相当大的工作量需要在管道内进行。
方法二：
先用一个一端由钢丝系在绞车上的橡皮气塞或木桶橡皮刷，堵住检查井下游的管段进口。使检查井上游管段充水，待水充满，并在检查井中水位升到一定高度后，突然放走气塞中的部分空气，使气塞缩小，气塞便在水流的推动下往下游移动，而刮走污泥。同时水流在上游较大水压作用下，以较大的流速把污物可以从气塞底部冲向下游管段，这样沉积在管道底的淤泥便在气塞和水流的冲刷作用下，排向下游检查井，管道本身也就得到清洗。当污物排到下游检查井后，可用吸泥车吸出运走。
污泥含水量非常高，它实际上是一种含泥的水。为了减少污泥的运输量和收回其中的水用于下游管段的清通，目前我国好多城市己采用泥水分离吸泥车，把水和泥分离开，这就大为方便了。采用方法应注意的是，管道内的污水本身必须有一定流量，淤泥也不宜多(20%左右)，而且上游污水不能从其它支管流走，同时还必须保证不使上游的水回流到附近建筑物。否则，虽然在某处管道内用上了气塞，但由于管道系统脉脉相通，一处被堵，上游的污水还可以流向别的管段，这就无法在该管道积水，气塞也就无法向下游移动。这样就可好采用水力冲洗车或从别的地方运水冲洗，但这既费工又费水，意义就不大了。
此外，必须重视安全问题。因为管道中的污水，通常能析出硫化氢、甲烷、二氧化碳等气体，某些生产污水还析出石油、汽油成苯等气体，这些气体与空气中的氮混合，能形成爆炸性气体。特别由于液化气残液的乱倒，一旦进入排水管道容易造成危险。所以，如果养护人员要下井，除了应有必要的劳动保护用具外，下井前须先将气体检测仪放入井内，如有有害气体，或缺氧等检测仪将报警。发
现管道中存有有害气体时，必须采取有效措施，将其排除。其方法，可以将相邻两个检查井的井盖打开一段时间，或者用抽风机吸出气体。排气后还要进行复查。即是确认有害气体己被排除，养护人员下井时仍应准备适当的预防措施。一是在井内不得带有明火的灯，二是不得点火或吸烟，三是在必要时可戴上附有气带的防毒面具，穿上系有绳子的防护腰带，井上要留人，以备适时给井下人员必要的援助，避免造成不应出现的事故。
宿马现代产业园泗州路道排工程 排 水 工 程 施 工 方 案 审批： 复核： 编制： 安徽省第一建筑工程公司 宿马现代产业园泗州路道排工程项目部
二0一三年六月十五日 泗州路排水工程专项施工方案 一、编制依据 1．泗州路道排工程设计图纸、工程量清单等。 2．中华人民共和国国家标准，部颁各种技术规范、规程。 3．《城镇道路施工与质量验收规范》CJJ1-2008 4．《埋地塑料排水管道工程技术规范》CJJ 143-2010 5．《给排水管道施工及验收规范》（GB50268-2008） 6．《给水排水构造物施工及验收规范》（GBJ141-90） 7．《中国建筑标准设计研究院排水检查井标准设计图集》06MS201/01(03)S201 8、《国家建筑标准设计图集》02S403/05S502/03S502 二、工程概况 本工程采用雨污分流制实施。 泗州路：雨污水管双侧布置，雨水管布置在距道路中线左侧6m处，污水管布置在距道路中线右侧6m处。 管道及管道基础：本工程主要采用承插口的钢筋混凝土雨水管和钢带增强HPPE污水管。 雨水管和污水管道均采用砂基础。 三、主要工程量 工程施工项目较多，本工程主要实物工程量详见附表3-1。 实物工程量汇总表3-1
四、工期目标 按照施工总体部署，全线道路划分为两个断面施工，K0+000-K0+600（经三路西侧），K0+600-K0+1558（经三路至西经四路）。工期安排为：2013年6月20日至2013年7月15日，25天完成经三路西侧600m断面雨污水工程。2013年8月1日至2013年8月30日，30天完成经三路东侧900m断面雨污水工程。 五、施工方法 1.施工部署
污水管道施工方案
污水管道施工方案 （一）污水管道施工方案 1、污水管道施工工艺流程 沟槽挖土→管道基础施工→管道坞膀→沟槽回填 2、沟槽开挖 污水管的埋深较浅，管道埋深一般在1.5米～2.5米左右。该地区土质情况：上层为素填土，以粘性土为主，局部为粉土，土质松散。 据此，污水管的沟槽采用放坡开挖，明排水施工。边坡1:1。沟槽用人工开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避免超挖, 槽底以上20cm必须用人工修整底面，槽底的松散土、淤泥、等要及时清除，并保持沟槽干燥，两侧不进行边坡支护，修整好底面，立即进行基础施工。 槽边堆土高度不宜高于1.5m（堆土边坡侧按照1：1.5控制）。 管道沟槽开挖的深度一般在2米左右 对于局部深度在 3.0～4.5m，需先进行开挖，将表层1.5m的粘土挖除，上口宽度为15m左右，边坡为1：1.5，下层土基本上为粉细砂，然后在底面进行井点布置，根据管径大小，两排井点的布置宽度，一般
在 5.5～6.5m，井点管距坑壁不小于1m，间距为0.8~1.6m，滤管要埋在比槽底低0.9~1.2m处。井点降水2～3天后，进行沟槽开挖，边开挖边进行沟槽支护， 砂的粒径为≤60mm。钢筋混凝土管道基础采用混凝土基础。 在沟槽开挖完毕后，在槽口上方每隔20m或30m
设置一个龙门板，基础施工前，必须及时复核高程样板标高，以控制挖土、垫层和基础面标高。龙门板必须稳定牢固，有一定刚度且不易变形，其顶部保持水平，用全站仪将中心位置测设在龙门板上并钉上中心钉，安装时在中心钉上系上锤球，确定中心位置，以 设计要求，可以从高程样板上测出铺筑高度，插入木桩控制标高，即可进行砾石砂铺设。砾石砂最大粒径应小于7cm，铺筑前槽不得有积水和淤泥。砾石砂以相应的管道基础宽度，进行铺筑、摊平、拍实。 对于硬聚氯乙稀UPVC加筋管管道基础采用垫层
污水管道清淤方案 一.工程概况 目前金岗大道（晚安大道-合瓦路）为现状老路，现状雨水位于道路两侧，南侧雨水管距离道路中心线约13-13.5米处，北侧雨水距离道路中心线约13.5-14米，管径为d400-d1600，污水主管道位于道路中心线北侧约10-11米位置，管径为d300-d600；另外K0+000-K0+660段南侧距道路中心线约9.5米位置有一道污水压力管，管径为d200。 本次设计污水主管道疏通利用共计3350米，对全段雨水管废除新建，该段雨水管位于道路中心线以南2m处，根据雨、污水规划以及金岗大道现状地形，具体方案。 二、施工方案、主要施工方法及主要管理措施 （一）施工准备 1、揭开井盖使大气中的氧气进入检查井中或用鼓风机进行换气通风；了解污水井管道使用年限，使用情况，堵塞情况，埋入和露出建筑物部分有无损坏等问题。 2、测量人员根据图纸上的检查井施工所在的位置进行测量摸底工作。通过专业测量人员对现状污水井内淤泥高程、管径、管道走向进行测量摸底，与图纸和业主提供资料进行复查、核对；使测量摸底的数据准确无误。
3、根据施工进度计划安排，施工前对施工机具已安排到位并且对机械设备做好了检查、维修和必要的保养工作，确保施工设备的正常使用。 4、抓好安全文明施工工作。施工前已对现场设置大小围挡，施工安全帽、工作服、安全条幅等安全施工用品准备齐全。 5、施工期间成立安全文明施工队伍清扫泥浆、车辆沾带的泥土、围挡加固，保证市容及周围环境干净、保证做好交通组织宣传工作。 6、施工前，对现场管理人员、机械设备驾驶人员、现场施工人员进行专门组织技术培训、安全培训及施工技术交底，学习本工作范围内的相关知识，明确职责。 7、施工前检测井内有毒气体浓度，并进行动物中毒康复解毒试验。 8、施工前安排防化救生潜水人员，下井检查有无暗道，或者异常涌流、以及塌陷危险排水构筑物等威胁施工人员的各项因素，发现情况及时处理。 9、施工前配备足够数量的防毒面具、照明矿灯，救生绳具、氧气瓶、潜水衣等防护用品。 （二）工期、质量及安全目标 1、工期目标 污水疏通工程计划接到招标单位开工通知即可开工至合同约定竣工之日完工，计划用时20日历天，并力争提前。
雨水、污水管道、检查井进水井施工方案 施工顺序：土方开挖→砂垫层→HDPE管安装→检查井进水井砌筑→污水管道闭水实验→管道二侧回石屑。 一、施工准备 1、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。 2、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。 3、雨污水管道施工所需的材料设备必须准备齐全，要满足规范设计要求。 4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。 二、施工安排及方法总说明 1、条件具备后，尽早开始形成工作面，须先进行一段试验段的施工，得出经验数据，以指导后续施工。 2、雨水管管道沟槽采用挖掘机放坡开挖，在沟槽里设置排水槽、集水井，用水泵抽水排除积水，以保持沟槽干燥。 3、对于污水管道的施工，由于埋深较深，先将表土（粘性土）挖除一层（1.5m左右），有效降低沟槽深度，然后进行井点降水，打设挡土板桩，然后开挖沟槽，采用2～3道顶撑支护，铺设管道。 4、先深后浅，形成流水作业，以保证施工的连续性和施工进度。 三、雨水管道工程施工工艺 管径为DN200-DN1000，DN1350全部为HDPE管。 （一）雨水管道施工工艺流程 测量放线→沟槽挖土→管道基础施工→铺设管道→砌检查井→沟槽回填 （二）测量放线 根据设计图，测设管道中心线和井中心位置，设立中心桩。管道中心线和井中心位置须经监理复核。 根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。 （三）沟槽开挖和排水设施
污水管线施工方案报审表
淄博新城区妇幼院南路工程污水管线 施 工 方 案 山东天茂工程建设有限公司 2016年5月25日
污水管线施工方案 一、工程概况： 淄博新城区妇幼院南路（天津路-上海路）工程全长732.64m。包含机动车道、人行道铺装、雨污水管道、路灯、交通设施等施工，其中图纸设计直径400玻璃钢夹砂管安装707.07m，检查井、沉泥井砌筑26座。 二、计划工期： 路基挖填方及垃圾清运计划从2016年6月25日开始至2016年7月5日结束。 三、施工依据： 1.1编制依据 1、根据淄博新城区妇幼院南路（天津路-上海路）工程施工设计图纸及施工合同的施工技术要求及相关质量评定标准。 2、业主主持召开的图纸会审的实际情况。 3、《给排水管道工程施工及验收规范》GN 50268-2008的相关要求。 4、其他有关的国家及地方强制性规范和标准及有关本项目的技术会议纪要。 5、我公司现阶段施工能力、管理水平及历年来承担类似工程的施工经验。 1.2编制原则 1、遵循《施工合同》的原则 严格按照招标文件中的工程规范、工期、质量、安全目标等要求编制投标文件，满足招标方各项要求。 2、遵循设计文件的原则 在编制投标文件时，认真阅读核对获得的设计文件资料，了解设
计意图，掌握现场情况，严格按设计资料和设计原则编制投标文件，满足招标标准要求。 3、遵循施工技术规范和验收标准的原则，严格按施工技术规范要求优化施工技术方案，认真执行工程质量检验及验收标准。 4、遵循实事求是的原则 在编制施工组织设计时，根据该标段工程特点，突出体现施工中安全、质量、工期、环境保护和文明施工的要求，从实际出发、科学组织、均衡施工，把安全、环境保护和文明施工作为重点内容，制定专题方案，确保使施工对环境和城市交通的影响降到最低，体现快速，有序、优质、高效的施工作风和精神风貌。 5、体现“安全第一、防范结合”的原则 严格按照施工安全操作规程，从制度、管理、方案、资源方面制定切实可行的措施，确保施工安全，服从建设单位指令，服从监理工程师的监督指导，严肃安全纪律，严格按规章程序办事。 6、遵循科学技术是第一生产力的原则 配备技术能力强、有丰富的同类工程施工经验的技术人员，同时，在编制投标文件时，充分应用“四新”成果，发挥科技在施工生产中的先导作用。 7、遵循专业队伍施工和综合管理的原则 以专业化队伍为基本形式，配备必要的施工机械设备，同时采取综合管理手段合理调配，以达到整体优化的目的。 8、遵循文明施工和环境保护的原则 9、严格遵守防扬尘治理六个100%要求，施工中严格执行《环境保护法》和淄博新区有关文明施工和环境保护的有关规定，创建“文明施工现场”，杜绝扬尘事件发生。
第三节原有雨污水管道清淤的施工方案 本工程原有雨污管道清淤预采用水冲刷清淤法。 方法一： 首先制做一种能挡水的清淤装置，由检查井放入管道内。由于井口尺寸小整个装置放不下去，一般采用先运下装置的部件，再到管道内装配的办法。待清淤装置装配好后，放到管道的一定位置，把管道中的污水阻挡在其装置的上游，为水位达到一定高度后便放水，使上游水形成水流来清除管道内的沉积物。沉积物冲走后，这个装置就向下游移动一段位置，再进行集水清淤。这种方法优点很明显，但相当大的工作量需要在管道内进行。 方法二： 先用一个一端由钢丝系在绞车上的橡皮气塞或木桶橡皮刷，堵住检查井下游的管段进口。使检查井上游管段充水，待水充满，并在检查井中水位升到一定高度后，突然放走气塞中的部分空气，使气塞缩小，气塞便在水流的推动下往下游移动，而刮走污泥。同时水流在上游较大水压作用下，以较大的流速把污物可以从气塞底部冲向下游管段，这样沉积在管道底的淤泥便在气塞和水流的冲刷作用下，排向下游检查井，管道本身也就得到清洗。当污物排到下游检查井后，可用吸泥车吸出运走。 污泥含水量非常高，它实际上是一种含泥的水。为了减少污泥的运输量和收回其中的水用于下游管段的清通，目前我国好多城市己采用泥水分离吸泥车，把水和泥分离开，这就大为方便了。采用方法应注意的是，管道内的污水本身必须有一定流量，淤泥也不宜多(20%左右)，而且上游污水不能从其它支管流走，同时还必须保证不使上游的水回流到附近建筑物。否则，虽然在某处管道内用上了气塞，但由于管道系统脉脉相通，一处被堵，上游的污水还可以流向别的管段，这就无法在该管道积水，气塞也就无法向下游移动。这样就可好采用水力冲洗车或从别的地方运水冲洗，但这既费工又费水，意义就不大了。 此外，必须重视安全问题。因为管道中的污水，通常能析出硫化氢、甲烷、二氧化碳等气体，某些生产污水还析出石油、汽油成苯等气体，这些气体与空气中的氮混合，能形成爆炸性气体。特别由于液化气残液的乱倒，一旦进入排水管道容易造成危险。所以，如果养护人员要下井，除了应有必要的劳动保护用具外，下井前须先将气体检测仪放入井内，如有有害气体，或缺氧等检测仪将报警。发
雨水管施工、污水管道施工方案 雨水管施工、污水管道施工方案 1)、沟槽开挖 首先清除开挖范围内不可利用土方全部挖除运至指定地点。 沟槽开挖采用以机械开挖为主，人工开挖为辅，沟槽开挖将采用单坡式放坡，坡度按1：0.33放坡，挖土机挖至离设计标高20cm时，采用人工清底，并在槽底两侧留排水沟，以防止沟槽底浸泡。 2)、立模浇筑混凝土基础 根据道路中心线由技术员、施工员共同定出管位中心线后在两侧立模。模板采用新模板。木模要求立稳、标高准确，设10cm碎石垫层，垫层要求级配碎石表面无风化，基本平整。底板采用C20砼浇筑，底板砼用平板震动器震动二次后，抹平拉毛，并及时加盖草袋养护。 3)、安管、稳筋 安管采用机械下管，操作中应轻轻放下，以免撞坏底板，两管连接用卷扬机拉紧，管口基本平接调整管底标高后，方可进行下一接管的吊安。 4)、稳筋浇砼 在管道吊装完毕后立模浇筑稳筋砼，浇筑时应两边同时进行，用插入式震动棒反复振捣，直至管底充实方可。 5)、窨井 所有窨井均采用砖砌园井，直径为Φ1000。窨井做法严格按市政设计院通用图进行施工。 6)、闭水（污水管道要求） 待窨井砌筑完毕，封头保养好后，方可进行。 先放水浸泡24小时后，目测无明显渗漏方可进行闭水试验。 7)、回填
回填待闭水合格后进行，首先抽干槽内积水，在有土地段用挖机将土挖至沟槽边。在无土地段，全部用挖运1km外土方到沟槽边平土，反复翻耕，用挖机回填，回填厚度为每30cm 一层，人工整平后夯实，分层回填，注意沟槽两边同时进行。当回填到一定高度后，采用压路机碾压密实。 1、电力管线、信息管廊施工 1)、测量放样 根据建设单位提供的导线点、水准点，准确放出沟槽开挖边线，计算出沟槽开挖深度。2)、沟槽开挖 具体施工前，对准备施工的施工段的地下现有管线进行调查，必要时开挖样洞，以摸清其管线位置和深度，对防碍施工的有关管线与相关部门协商并将结果抄报监理和业主，对需要保护的设施，制定保护措施报请有关部门批准后实施。 开挖采用机械挖土，支管及交叉口采用人工开挖，土方就地堆放，沟槽留20cm人工清底至设计标高。沟槽每侧留0.4～0.5m作为工作宽度，按1∶0.33放坡，如遇基底土质不良及时上报监理、甲方，按图纸要求进行基底处理。开挖后，及时做好排水工作，保证槽底土壤不受水浸泡，严格控制高程，严禁超挖。 支管的施工，根据实际情况，主管施工至哪里，支管随即施工，施工过程中要注意对其他管线的保护，以防造成不必要的损失。 3）、管道基础 保证沟槽基本无水的情况下铺设垫层立模浇筑基础砼，用平板式振动机振捣密实，待砼硬化后，在砼基础精确上放出排管边线。 4）、排管施工 待用PVC管材按标准逐节质量检验，不合格不得使用，管材在搬运及下管过程中轻抬轻放。排管铺设应严格按照设计要求安放砼隔块，并用铁丝绑紧固定。管道接口要严密，复核高
雨污水管道工程施工方案 Ⅰ、工程概况 1、编制依据 1)施工图设计图纸及有关图集； 2)现场踏勘调查所获得的工程地质，水文地质，当地资源等调查资料 3)《给水排水构筑物工程施工及验收规范》GB50141-2008 4)《给水排水管道工程施工及验收规范》GB 50268-2008 5)《砌体工程施工质量验收规范》GB50203-2002 2、工程概况 1)、人文路（郑民高速辅道-航海路东延）位于中牟县汽车产业集聚区，为中牟县的一条南北向城市主干路，工程南起郑民高速辅道，北至航海路东延，全长米。沿线与郑民高速辅道,宏达路，远航路，华阳路，轩城大道，正中大道，比克大道，万洪公路，渠南路，航海路东延相交，其中华阳路，轩城大道，比克大道，渠南路为规划路，万洪公路为现状道路，郑民高速辅道，宏达路，远航路，正中大道及航海路东延为同期设计道路。本工程规划红线为60米，四幅路形式，双向六车道，标准断面型式为:60m(红线) -5m(人行道) -7m(慢车道)（绿化带）(快车道)-8m（绿化带）(快车道) （绿化带）-7m(慢车道) -5m(人行道)。同调整前设计相比本次人文路道路工程新增3条规格道路，分别为轩城大道，比克大道及渠南路，原顺利路调整为宏达路，规划一路调整为华阳路，纬五路调整为正中大道、盛原路调整为航海东延，九区大道取消，同时对部分路口高程也进行了调整。 本工程范围起于万洪公路，终于规划的航海路东延，实施范围；K3++400全长米。 2）、本标段共分为7个雨水系统： （1）、郑民高速辅道-宏达路段：收集沿线雨水后向北排入宏达路已设计2*d1000雨水管，然后继续向东排放，本段设计管径2*d600～2*d800； （2）、宏达路-远航路：收集沿线雨水后向北排入远航路已设计2*B*H=2*1400*1200雨水盖板渠，然后继续向东排放，本段设计管径2*d600～2*d800； （3）、远航路-正中大道：收集沿线雨水后并传输轩城大道上游雨水后向北正中大道已设计2*B*H=2*2000*1600雨水盖板渠，然后继续向东排放，本段设计管径2*d600～2*d1000； （4）、正中大道-比克大道：收集沿线雨水后向南排入正中大道已设计
XXX工程 污水管渠清淤方案
、编制依据 二、工程概况 三、施工准备 四、安全目标 五、人员及机械进场计划 六、施工工艺 七、工程质量保证措施 八、安全保证措施 (1)施工员在下达生产任务的同时，必须向施工作业对进行书面安全交底 ......................................................................................................................... 9 ............... 九、应急保证措施 .................................................. 1.0. ...... 7. 8.
XXX工程 污水管渠清淤方案 一、编制依据 1、XXX工程相关安全文件、设计图纸； 2、按相关国家规范及标准执行； 3、施工现场调查资料； 4、〈Xxx市政文明施工管理规定》； 5、与工程有关的相关法律、法规及XXX有关规定。 二、工程概况 本工程主要针对现状排水管q1、q2、渠箱Q1、Q2管渠淤积严重等问题，对管渠采取清淤等修复措施，恢复管渠的排水能力。修复q1管道DN900 长250 米，q2 管道DN400 长506 米，Q1 渠箱b2000 Xb1700 长456 米,Q2 渠箱b2200 X b1800 长125 米。 三、施工准备 1、揭开井盖使大气中的氧气进入检查井中或用鼓风机进行换气通风； 了解污水井管道使用年限，使用情况，堵塞情况，埋入和露出建筑物部分有无损坏等问题。 2、测量人员根据图纸上的检查井施工所在的位置进行测量摸底工作。 通过专业测量人员对现状污水井内淤泥高程、管径、管道走向进行测量摸底，与图纸和设计资料进行复查、核对；使测量摸底的数据准确无误。 3、根据施工进度计划安排，施工前对施工机具已安排到位并且对机械设备做好了检查、维修和必要的保养工作，确保施工设备的正常使用。 4、抓好安全文明施工工作。施工前已制作了大小围挡，订做了施工安全
专项施工方案、安全技术措施报审表 工程名称：宁陵县张弓路（葛天大道-建设路）段雨污水管网工程（污水工程）编号： 宁陵县张弓路（葛天大道-建设路）段雨污水管网工程（污水工程） 污水管道施工 专项施工方案 编制： 审核： 审批： 淮阳县第二建筑工程公司 年月日 污水管道施工专项施工方案 一、污水管道施工专项施工方案编制依据及原则 1、宁陵县城污水管网改造工程道路工程污水工程施工图纸。 2、遵循建筑施工工艺及其技术规范，坚持合理的施工程序和施工顺序。 3、采用流水施工方法，组织有节奏、均衡和连续施工。
4、科学地安排雨、夏季施工项目。保证施工生产的均衡性和连续性。 5、充分利用现有机械设备，扩大机械化施工范围，提高机械化程度，改善劳动条件，提高劳动生产率。 6、采用国内外先进施工技术，科学地确定施工方案，提高工程质量，确保安全施工，缩短施工工期，降低工程成本。 7、尽量减少临时设施，合理储存物资，减少物资运输量，科学地布置施工场地，减少施工用地。 8、采用先进的质量体系标准及市政施工及验收规范。 二、工程概况 1.拟建管线位于张弓路，工程起点位于葛天大道，终点位于建设路。线路全长2953.6米。本标段污水段落划分如下桩号K0+000-K0+710；桩号K0+710-K0+980；桩号K0+980-K1+660；桩号K1+660-K2+630；桩号K2+630-K2+959.6,全长1959.6米，污水管道位于道路西侧，距中线1 2.0米。设计雨水管道工程起止桩号为：K0+000～K2+950，全长1950米，雨水管道位于道路西侧，距中线1 3.5米。本标段污水管道施工主要是对污水管道沟槽开挖、管道铺设安装。 2.排水系统结构 污水管道系统结构： ①污水管道管材：二级、三级钢筋混凝土管。 ②检查井：砖砌。 ③污水检查井设置：采用球墨铸铁井盖及盖座。 3.工期与质量要求 工期：招标工期为150天，计划工期为150天，开工日期自签定合同时或甲方、监理颁布开工令起计。 工程质量等级：合格。 三、工程地质 1、地理位置 拟建管线位于张弓路，工程起点位于葛天大道，终点位于建设路。 2、气象 场地所处成都市为温带气候，主导风向为NNE向，常年平均风速为1.2米/秒，年平均风压140Pa，最大风压约250Pa，年平均降雨量约为610mm，七、八月份雨量集中，易形成暴雨。 四、管道施工组织体系及进度计划 为确保该施工段保质保量按期完成，根据公司实际情况。经过仔细的研究，我们将按下列程序组织实施。 （一）施工组织体系及劳动组织 1、为保证关键工序如期按实际计划完成进行，在现场组织以下施工体系，各负其责。施工组织机构如下图：
目录 第一章工程概况 0 第一节编制依据 0 1. 编制依据 0 第二节工程概况 0 1.工程概况 0 第二章施工总体筹划 0 第一节施工方案 0 1. 施工准备 0 2. 工期及安全目标 (1) 工期目标 (1) 安全及职业健康目标 (1) 3. 人员进场计划 (1) 4. 施工工艺 (2) 施工工艺流程图 (2) 5. 施工顺序 (3) 6. 施工机具、施工设备安排及数量汇总表 (4) 7. 工程质量保证措施 (5) 8. 安全、文明施工保证措施 (6) 9. 雨季施工措施 (7)
第一章工程概况 第一节编制依据 1. 编制依据 （1）《茅洲河流域（宝安片区）水环境综合整治工程（设计采购施工项目总承包EPC）招、投标文件》； （2）《茅洲河流域（宝安片区）水环境综合整治工程（设计采购施工项目总承包EPC）沙井街道黄埔广深高速以西片区雨污分流管网工程施工图纸》； （3）施工现场调查资料； （4）与工程有关的相关法律、法规及有关规定； （5）经批准的沙井街道黄埔广深高速以西片区雨污分流管网工程实施性施工组织设计。 第二节工程概况 1.工程概况 沙井街道黄埔广深高速以西片区雨污分流管网工程东至广深高速公路，西至广深公路，南至宝文路，成正三角形。工程服务范围面积。 目前该片区管网一级干管已建设完成，片区内部末端管网不配套，二、三级支管未建，雨、污水没有分流排放。本片区管网工程主要施工内容为：管道明挖、夯管、立管及部分附属工程施工，管网总长度约46km。 管线清淤暂估工程量1080m3。 第二章施工总体筹划 第一节施工方案 1. 施工准备 （1）揭开井盖使大气中的氧气进入检查井中或用鼓风机进行换气通风。了解污水井管道使用年限，使用情况，堵塞情况，埋入和露出建筑物部分有无损坏等问题。 （2）测量人员根据图纸上的检查井施工所在的位置进行测量摸底工作。通过专业测量人员对现状污水井内淤泥高程、管径、管道走向进行测量摸底，与图纸和设计资料进行复查、核对；使测量摸底的数据准确无误。
整体解决方案系列 污水管道清淤方案（标准、完整、实用、可修改）
编号：FS-QG-38016 污水管道清淤方案 Model of sewage pipeline dredging scheme 说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定 一、工程概况 本工程主要包括广州五一三路W21号污水井至既有出口段排污涵的清淤工作，长约190米。此排污涵是小圆弧路段的主要排污管道，但该段管道已有30多年没有清淤，内部淤泥都已经塞满，污水无法正常排出。为保证排污顺利通畅，特聘请【银浩建设工程】需对排污管道进行疏通、清理。 既有排污涵为浆砌石拱涵，内宽0.75m，墙高1.0m，拱高0.3m。该段排污涵为长度为190m，仅有进出口，中间没有任何检查井。排污涵内部淤泥沉积，矗种鼷造成空气混浊，氧气缺失，同时工作空间又狭小，这些都给清淤工作带来很大的难度。 二、施工准备 1、用鼓风机进行换气通风。
了解污水井管道使用年限，使用情况，堵塞情况，埋入和露出建筑物部分有无损坏等问题。 2、测量人员根据检查井所在的位置进行测量摸底工作。 通过专业测量人员对现状污水井内淤泥高程、管径、管道走向进行测量摸底，与图纸和设计资料进行复查、核对。 3、根据施工进度计划安排，施工前对施工机具已安排到位并且对机械设备做好了检查、维修和必要的保养工作，确保施工设备的正常使用。 4、抓好安全文明施工工作。 施工前已制作了大小围挡，订做了施工安全帽、工作服、安全条幅等安全施工用品。 5、施工期间成立安全文明施工队伍清扫泥浆、车辆沾带的泥土、围挡加固，保证市容及周围环境干净、保证做好交通组织宣传工作。 6、施工前，对现场管理人员、机械设备驾驶人员、现场施工人员进行专门组织技术培训、安全培训及施工技术交底，学习本工作范围内的相关知识，明确职责。 三、工期、质量及安全目标
雨污水管网工程 施 工 方 案 编制人： 审核人： 二O一二年二月二十日
雨污水管道工程施工方案 一、工程概况 雨、污水工程，长度约970m，,雨水管径d1650mm ，管底平均埋深5.6--6.5米；污水管径d800mm，管底平均埋深7.0--9.6米。管材均为钢筋混凝土钢承口管，设计采用明开槽施工。我项目部在施工准备阶段根据本工程的地堪报告做了详细的现场情况调查，在现状地面以下0.5—1.5米范围内为黄土层：属中压缩性，局部具湿陷性，可塑状态，黄土层以下至5米为细沙层：松散状态，5米以下至管道设计埋深范围内为中砂：密实状态。地下水位在7.5—8米，设计污水管道均位于地下水范围内。 综合分析地堪报告和现场实际调查情况以及施工用地情况——本工程施工用地为租地，宽度为50米，我项目部认为本工程施工难度大，施工过程中存在很大安全隐患，为了保证工程质量、施工安全、保证正常的工程进度特提出以下施工方案供专家审核。 一、污水工程四种施工方案：（一）、明开槽施工，（二）、明开明顶施工，（三）、常规的人工顶管施工，（四）、机械顶管施工； 二、雨水工程两种施工方案：（一）、明开明顶施工，（二）、明开槽法施工； 三、降水方案。 二、施工准备 由于路线较长，工期较紧，需要做好充足的施工准备。
1、施工队伍进场后，先进行场地的整理及铺设施工便道，和及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。 2、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。 3、雨污水管道施工所需的材料设备必须准备齐全，要满足图纸设计及规范要求。 4、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。 5、开挖基坑时必须按安全技术要求放坡，遇边坡不稳，有坍塌 危险征兆时，必须立即撤离现场。基坑四周设置临时挡水墙，防止雨水流入槽内造成塌方。 三、施工方案 （一）、污水工程： 方案一：明开槽施工方案 主要施工工艺流程如下： 测量放线→挖沟槽→夯实沟底→碎石垫层→砼底板→安管→混凝土基础→砌检查井→闭水试验→回填 1、挖沟槽： 管道沟槽底部开挖宽度，宜按下式计算：B=D+2(t+a+T)其中B—管道沟槽底部开挖宽度；D—管内径；t—管壁厚；a—管基尺寸；T—作业空间，经过计算可得槽底宽度:d800mm为2.6米宽。 本工程由于地下土质均为砂层的原因，明开槽施工选用放
排污管道工程施工方案 一）基坑土方开挖： 1、土方开挖必须在旧路面拆除后方可进行开挖。 2、开挖时要控制好基础坑底的标高，遇到地下水时利用集水井集水，并用担水泵抽干。 3、沟槽开挖时需要支撑开挖时，挖土应与支撑互相配合，以免槽壁失稳导致坍塌，且开挖时，机械不能进入未设支撑的区域内。 4、基坑土方开挖注意事项： ①、要注意防止基坑内的弹性隆起：基坑开挖过程中，随着土的挖除，下层土因逐渐制载而有可能回弹，尤其在基坑挖至设计标高后，如搁臵时间过久，回弹将更为显著。 对深基坑开挖后的土体回弹，应有适当的估计，如在勘察阶段，土样的压缩试验中应补充卸荷弹性试验等。还可以采取结构措施，在基底设臵桩基等。 ②、施工中减少基坑弹性隆起的一个有效方法是把土体中有效应力的改变降低到最少。方法是尽快施工管道和基坑土方回填，利用管道的重量来代替被挖去的土体的重量。 5、土方开挖安全措施： ①挖土应分层进行，合理放坡，防止塌方、溜坡等造成机械倾翻、淹埋等事故。开挖过程中，需设专人指挥，严禁机械在陡坡上转弯。 ②多台勾机同时作业，其作业间距应大于10m，勾机离开挖处至少不少于1.5m，以防造成翻车。
③土方开挖过程中，严格人、机分开作业，在机械开挖时，施工人员不下到基坑底处，人工清理基坑时，机械远离开挖面处，防止机械的振动造成土方塌方。 ④施工人员必须戴好安全帽，并使用相应的劳动保护产品，施工过程中，需设专人在地面上进行安全观察，发现不安全苗头，立即通知基坑处作业人员马上离开基坑上回地面。 二）基础垫层的施工： 1、当基坑土方开挖至设计标高面10cm处时，采用人工进行清平基底处理，当遇软土层时，需作软地基处理，采用换土方式，将软土层清走再回填以实土，施工时严格控制基底面标高。 2、当基坑挖至设计深度后，需在基底取土样进行土层检测，在确定地基承载力不小于100Kpa时，才能进行基础垫层的施工。 3、基底清理好后，先铺设15cm厚的碎砂石垫层，采用机械回填，人工散平，然后冲水夯实，夯实采用蛙式夯土机，使之密实度达至93%。 4、因为垫层面的标高同时也是管底标高，在垫层砂达到设计的密实度后，再用测量仪对垫层面的标高进行复测，并按设计要求进行调整。 三）管道的安装： （一）下管： 1、φ400以下管采用挖掘机直接吊装。 2、吊装时机械应沿沟槽开行距间隔1m距离，以避免基坑壁坍塌，
芙蓉南路（侯家塘~万家丽路）道路提质改造工程 雨、污水管道清淤方案 一、编制依据 1、工程相关安全文件、设计图纸； 2、按相关国家规范及标准执行； 3、施工现场调查资料； 4、与工程有关的相关法律、法规及有关规定。 二、工程概况 芙蓉南路（侯家塘~万家丽路）道路提质改造工程，根据本次道路路面改造方案，侯家塘至中意路不考虑路幅拓宽，在原有道路路幅加铺4~10cm沥青；中意路至万家丽路由于地铁1号线及城际铁路的施工建设，已完成地下管线迁改以及路面恢复，故不考虑排水设施的改造，因此本次道路提升改造时不再全线新建雨污水管道，仅需对原有排水检查井及雨水口进行改善，完善后保留利用。由于局部排水管段存在淤积，在改造检查井和雨水口的同时，需对管道进行清淤，清淤管道长度为20.5km。 三、准备工作 1、揭开井盖使大气中的氧气进入检查井中或用鼓风机进行换气通风；了解污水井管道使用年限，使用情况，堵塞情况，埋入和露出建筑物部分有无损坏等问题。 2、测量人员根据图纸上的检查井施工所在的位置进行测量摸底工作。通过专业测量人员对现状污水井内淤泥高程、管径、管道走向
进行测量摸底，与图纸和设计资料进行复查、核对；使测量摸底的数据准确无误。 3、根据施工进度计划安排，施工前对施工机具已安排到位并且对机械设备做好了检查、维修和必要的保养工作，确保施工设备的正常使用。 4、抓好安全文明施工工作。施工前已制作了大小围挡，订做了施工安全帽、工作服、安全条幅等安全施工用品。 5、施工期间成立安全文明施工队伍清扫泥浆、车辆沾带的泥土、围挡加固，保证市容及周围环境干净、保证做好交通组织宣传工作。 6、施工前，对现场管理人员、机械设备驾驶人员、现场施工人员进行专门组织技术培训、安全培训及施工技术交底，学习本工作范围内的相关知识，明确职责。 四、工期、质量及安全目标 1、工期目标 芙蓉南路（侯家塘~万家丽路）道路提质改造工程雨、污水管道疏通工程计划用时12日历天。 2、质量目标 确保合格。 3、安全目标 实现“双零”目标，即：零安全事故，零伤亡率。 五、人员及机械进场计划 1、人员安排项目部管理人员18人，施工工人人数80人。其中接受
雨污水管道施工方案 一、工程概况 1、西北旺镇辛店居住组团A地块内辛店西路工程，南起北清路，北至永丰北环路，道路全长1033.38米。规划为城市支路，红线宽20米。服务于海淀区西北旺镇辛店居住组团。 2、本次设计雨水YA线起于辛店北小街相交路口处接入永丰北环路雨水方沟，道路桩号K0+650~K1+000处，雨水管道中线位于道路中线，设计雨水干线DN1200~WXH=1800mm×1220mm，设计雨水干线全长350.2m。雨水管道DN1200采用钢筋混凝土三级承插管及雨水方沟采用混凝土模块顶部加预制盖板；雨水支管采用DN800钢筋混凝土三级管。雨水检查井共计11座，均采用混凝土模块砌筑。 3、本次设计污水WA线起于辛店北小街相交路口处接入永丰北环路污水管线，道路桩号K0+650~K1+000，污水管道中线位于雨水方沟西侧2.5m位置，设计污水干线DN400管道，干线全长351.1m。污水管道DN400采用钢筋混凝土三级承插口管。支线也采用DN400钢筋混凝土承插口管。污水检查井共计13座，上扣钢筋混凝土盖板。其中11座内径为?1100mm，2座内径为?1300mm，均采用混凝土模块砌筑。 4、钢筋混凝土管基础采用砂垫层基础，180°范围回填中粗砂，管道接口采用橡胶圈接口； 5、雨水方沟采用混凝土模块进行砌筑，底板采用钢筋混凝土底板，预制盖板。 6、具体工程量见下表： 雨水工程
污水工程 二、机械设备配置数量表
三、技术工种及劳动力计划表 四、管道施工工艺流程 1、雨水方沟施工： 测量放线砼垫层底板钢筋绑扎底板模板底板砼浇筑侧墙砌筑灌缝（检查井砌筑）盖板安装回填土施工 DN800、DN1200混凝土管道施工： 测量放线沟槽开挖砂垫层施工管道施工井室砌筑沟槽回填。 2、污水管线施工： 测量放线沟槽开挖砂垫层施工管道施工井室砌筑污水闭水试验沟槽回填。
HDPE管施工工艺 开工前准备及测量放线 1、施工全过程做到“六落实”即施工负责人、施工员、质安员员落实；施工方案、施工技术措施落实；施工机具设备、检测手段落实。对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实，各级人员的岗位职责落实，安全质量奖惩制度落实。 2、在开工之前，我司将查明施工区域内原有地下管线的埋设情况，并以书面报告的形式提出具体的解决办法，报请监理工程师批准后方可开工。 3、施测前测量人员先校核施工图纸，按图纸确定排水工程的位臵和标高。施工放样记录以书面形式上报监理工程师，待监理工程师检查认可后方进行下一道工序施工 4、管道运到现场，可采用目测法，对管道是否有损伤进行检验，并做好记录与验收手续。如发现管道有损伤，应将该管道与其它管道分开，立即通知管道供应厂家。进行检查，分析原因并作出鉴定，以便及时妥善处理。4、 三）沟槽开挖 1、本工程沟槽开挖施工，拟采用挖掘机进行开挖，自卸汽车运 土至土场卸土，清除路面施工完毕后，进行开挖。基坑开挖时按槽底最小宽度表开挖，并保持沟槽两侧土体稳定，以确保“管—土共同作用”；同时严格控制槽底高程，不超挖或扰动基面，开挖至槽底高以上大约0.2-0.3m 时，即停挖，待下一工序开工时再用人工清理至设计标高。如果局部超挖或发生扰动，不回填泥土，回填最大粒径10-15mm的天然级配砂石料或最大粒径小于40mm的碎石，并整平夯实。槽底如有坚硬物体立即清除，用砂石回填。 2 、基坑开挖过程中如遇坑底出现地下水及积水情况，立即将水抽出坑外，采用基坑内明沟排水，明沟和集水井随着基坑的挖深而逐步加深。基坑挖至设计标高后，集水井的井壁加支护，积水深为1m左右，集水井底部用粗砂、细碎石、粗碎石作反滤层，反滤层施工按规范做好，既防止集水井井壁坍塌，又避免泥沙堵塞管道。 3 、因交通条件，施工环境或施工操作的需要，基坑两侧不能堆土时，在适当的地点另选堆土位臵，并做到随挖随运。对挖出的烂泥、淤泥立即用车运走，以免阻占施工场地，影响现场文明施工。 4、基坑开挖后排水管施工连续进行尽快完成，以减少现场交通的阻碍施工中防止地面水流入沟坑内造成塌方或基土的破坏。挖出的土方不在坑边堆放，远离基坑边线1.5m。另外挖出的土方不得覆盖、堵塞原地面排水沟或市政设施井及测量控制井位。 四）沟槽支护 本标段排水、排污管道埋深较浅，沟槽开挖在碎石桩施工后进行，施工时均采用放坡开挖，坡度为 1.1.。场区地下水较多的地方，采用挖排水沟加集水井和污水泵排水的施工排水措施。
排水管道疏通清淤技术方案 北京雷迪东方科技发展有限公司 2016年5月16日
目录 第一章、编制说明 (3) 一、综合说明 (3) 二、编制依据 (3) 第二章、工程概况 (5) 第三章、管道疏通检测施工方案 (6) 一、污水管网疏通检测的内容及必要性 (6) 二、管道竣工图分析 (6) 三、实地踏勘 (7) 四、施工方案编制及介绍 (7) 五、清淤总体施工方法 (8) （一）、总体施工工艺流程 (8) （二）、分部工艺简介 (8) 六、CCTV 内窥检测 (13)
第一章、编制说明 一、综合说明 城市排水管网是城市的重要基础设施之一，在城市生活中，排水管网是不可缺少的，被称作城市的血管。排水管网的结构稳固和功能保障是城市排水安全的重要保证。我司根据踏勘施工现场并分析了各种影响施工的因素和本工程承包的特点、难点后，提出如下施工方案。 我公司将选派具有丰富经验的优秀项目经理来管理实施本工程，全面负责工程质量、进度、安全、文明施工，合理组织施工，确保高质量、高速度地完成本项工程。确保本工程“一次验收合格”。 二、编制依据 1、东营市市政排水管线线路图； 2、《城市截留管线专项检测》报告书； 3、本工程的施工季节及本工程施工的具体特点； 4、依据国家有关施工验收规范、标准及施工管理制度，相关的法律、法规和技术性文件； 5、《城镇排水管渠与泵站维护技术规程》（CJJ-T_68-96）； 6、《给排水构筑物施工及验收技术规范》（GBJ141-90）；
7、《城镇排水管道检测与评估技术规程》CJJ181-2012 8、《城镇排水管道非开挖修复更新工程技术规程》CJJ@T210-2014
目录 一、工程概况 (1) 二、施工准备 (1) 三、工期、质量及安全目标 (1) 四、施工工艺 (2) 五、保证措施 .......................................... 4-5
一、工程概况 1、本工程主要施工容为污水管线、检查井清淤工作，该段管道已多年没有清淤，多数部淤泥都几乎塞满，有的管道已经不通，污水无法正常排出，为保证排污顺利通畅，特对排污管道进行疏通、清理，检查井进行翻修。 2、工程量：根据现场实际测量摸底，需清淘污水检查井135个，疏通排水管线约1595米，更换检查井盖26个，翻修检查井、雨水井10座，清理淤泥外运。 二、施工准备 1、用鼓风机进行换气通风。 了解污水井管道堵塞情况，埋入和露出建筑物部分有无损坏等问题。 2、测量人员根据检查井所在的位置进行测量摸底工作。 通过专业测量人员对现状污水井淤泥高程、管径、管道走向进行测量摸底。 3、根据施工进度计划安排，施工前对施工机具已安排到位并且对机械设备做好了检查、维修和必要的保养工作，确保施工设备的正常使用。 4、抓好安全文明施工工作。 施工前制作好大小围挡，准备施工安全帽、工作服、防毒口罩、安全条幅等安全施工用品。 5、施工期间成立安全文明小组清扫泥浆、车辆沾带的泥土、围挡加固，保证市容及周围环境干净。 6、施工前，对现场管理人员、机械设备驾驶人员、现场施工人员进行专门组织技术培训、安全培训及施工技术交底，学习本工作围的相关知识，明确职责。 三、工期、质量及安全目标 1、工期目标 污水疏通工程计划2017年7月15日开工至 2017年9月30日完工，计划用时75天。 2、质量目标
南京某新城区某村经济适用房A组团室外排水工程 雨污水管道施工方案 编制： 审核： 南京某新城区某村项目部
目录 一、编制依据及工程概况 (3) 二、管道施工 (3) 三、施工进度计划 (7) 四、质量保证体系及措施 (9) 五、安全保证体系及措施 (10) 六、文明施工保证措施 (11) 七、环境保护及防止施工扰民措施 (13) 八、雨季施工施工措施 (15) 九、高温施工保证措施 (16)
一、编制依据及工程概况 1.1 编制依据 ?南京某新城区某村经济适用房A组团室外排水工程施工图纸； ?南京某新城区某村经济适用房A组团室外排水工程施工招标文件及答疑资料； ?国家、行业及江苏省颁发的施工及验收规范、工程质量检验评定标准及相关法规等； ?公司《质量、环境和职业健康安全管理手册》和程序文件； ?本工程的现场条件、施工特点及类似工程的施工经验； ?我公司现有资源和其它可利用资源； 1.2 工程概况 本施工区域的排水工程主要包括地面道路及绿化带的雨污排水。现考虑雨污水管道采用开槽埋管施工。 1.3 地面道路排水 1、管材及连接方式 雨、污水管采用De200～De630的UPVC双壁波纹管，管道连接方式为承插式橡胶圈柔性接口，开槽埋管施工。 2、雨、污水检查井施工 管径≤De250的雨、污水管道上的检查井采用一次性注塑成型HMCN塑料检查井；管径≥De315的雨、污水管道上的检查井采用砖砌圆形检查井；雨水口采用乙型单箅、双箅雨水口，雨水口与雨水检查井连接管道采用De200UPVC双壁波纹管。井盖均采用φ700重型球墨铸铁圆形井盖。覆土深度小于0.7m的排水管道需外裹浇200mm厚素混凝土加固。 3、管道基础 管道基础采用垫层基础。一般的土质垫层为中粗砂，厚度为100mm；当地基的土质较差或槽底处于地下水位以下时，垫层需增加150mm、颗粒尺寸为5～40mm的碎石，上面再铺100mm的粗砂。 管道基础应在承载力达到管道地基支撑强度要求的原状土地基或经处理后的地基上。 二、管道施工 1、施工工艺 施工准备→测量放样→沟槽开挖→基底覆砂（管道基础施工）→管道排放→接口施工→检查井施工→闭水试验→沟槽覆砂。 2、测量放样
