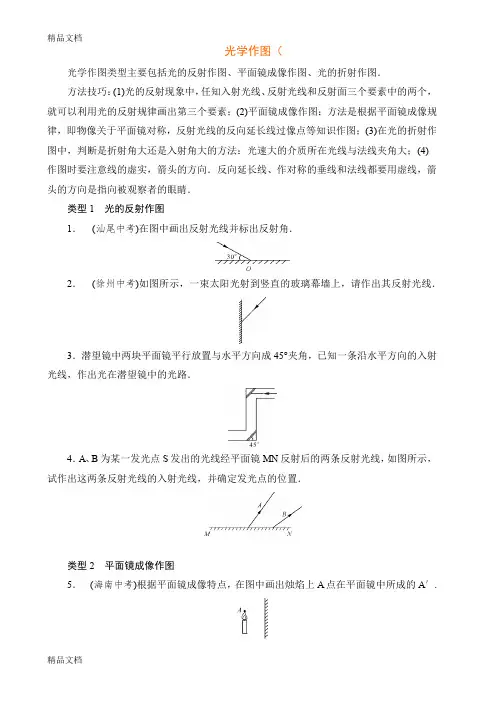

光学作图（
光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图．
方法技巧：(1)光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；(2)平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；(3)在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；(4)
作图时要注意线的虚实，箭头的方向．反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛．
类型1光的反射作图
1．(汕尾中考)在图中画出反射光线并标出反射角．
2．(徐州中考)如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线．
3．潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．
4．A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置．
类型2平面镜成像作图
5．(海南中考)根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的A′.
6．(遵义中考)小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像．
7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．
8．如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线．
类型3光的折射作图
9．(泰安中考)如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向．
10．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E 处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.
11．(茂名中考)如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图．
类型4综合提升
12．(赤峰中考)如图所示，鱼缸侧壁有一平面镜，画出光线SA经平面镜反射后的反射光线和该反射光线射出水面后的折射光线的大致方向．
13．(黄冈中考)小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．
14．(大庆中考)如图所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．
小专题(二)光学作图1. 2.
3. 4.
5. 6.
7.8.
9.10.
11.12.
13.14.
