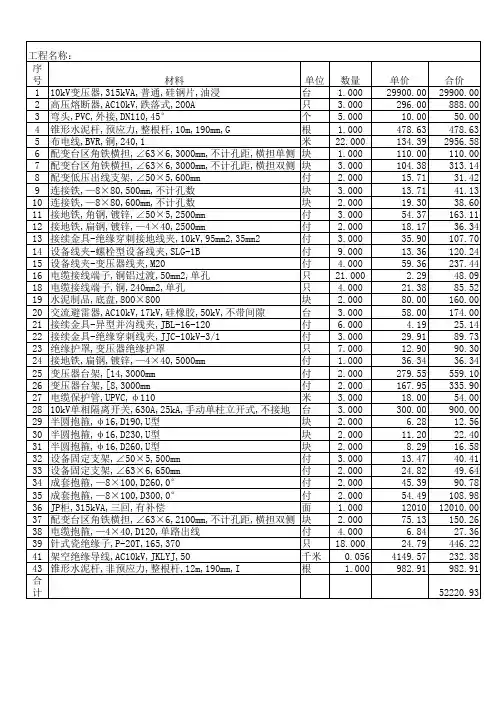

高压熔断器数量表
工程名称物料号物料物料描述数量
2012年大同大同县桦林背林场电网工程500007984 高压熔断器AC10kV,跌落式
20A
3组
2012年大同大同县九梁洼林场电网工程500007984 高压熔断器AC10kV,跌落式
20A
2组
2012年大同大同县马铺山矿柱林管理站电网工
程500007917 高压熔断器AC10kV,跌落式
40A
1组
2012年大同大同县落阵营林场电网工程500007984 高压熔断器AC10kV,跌落式
20A
2组
2012年大同新荣区五旗林场电
网工程500007917 高压熔断器AC10kV,跌落式
40A
1组
2012年大同新荣区五旗林场电
网工程500007984 高压熔断器AC10kV,跌落式
20A
1组
2012年大同新荣区长城山林场电网工程500007984 高压熔断器AC10kV,跌落式
20A
1组
2012年大同新荣区窑山矿柱林场电网工程500007984 高压熔断器AC10kV,跌落式
20A
1组
2012年大同新荣区镇川矿柱林场电网工程500007984 高压熔断器AC10kV,跌落式
20A
1组
2012年大同天镇县黑龙寺林场电网工程500007984 高压熔断器AC10kV,跌落式
20A
1组
简述变压器保护用熔断器的选择 与负荷开关开断能力的配合 目前采用负荷开关-熔断器组合电器对10kV变压器保护的数量极大，根据我们公司生产负荷开关多年的情况来看，负荷开关、熔断器、转移电流三者与变压器保护要求如何匹配是用户经常提出的问题，希望作如下简述： 一、熔断器额定电流的选择原则 变压器的额定容量为SN，额定电压为UN，则变压器高压侧一次额定电流IN1的大小由下式提供： 设变压器分接开关按-5%分接抽头计算，同时户内变压器过负荷按120%，那么变压器高压侧可能出现的电流IN可由下式确定： IN=IN1×120%×105% 一般情况下，限流式熔断器的额定电流I选用变压器额定电流的1.5～3倍，其大小可由下式确定：I=(1.5～3)×IN1综合变压器容量-SN、额定电流-IN、实际电流-IN1、熔断器电流-I 大小如下： 二、变压器励磁电流下熔断器持续时间 变压器投入时会产生励磁电流，要求该励磁电流不对所配熔断器构成损伤，那么熔断器的持续时间应大于励磁电流的持续时间，励磁电流 IS 的大小一般为变压器额定电流的10～20倍，绝大多数情况下不超过12倍，因此其值大小可由下式确定： IS=12×IN1 其持续时间为0.1S。为确定励磁电流下熔断器的持续时间,须引入反映熔断器动作特性的时间-电流特性曲线，如下图是我们公司常用的熔断器厂家提供的曲线，以IS作为横坐标值,分别求取对应纵坐标值,此值为不同熔断器规格的持续时间值t。
综合变压器容量-SN、励磁电流-IS 、熔断器电流-I、持续时间-t表如下： 由上表可以看出，熔断器按前表原则选择，变压器励磁电流持续时间均小于熔断器在该电流下的熔断持续时间，故励磁电流不会对所配熔断器造成损伤。 二、转移电流与负荷开关的开断能力熔断器应对变压器的短路故障进行保护，特别是最严重的低压侧短路故障保护，变压器阻抗电压按UK=4.5%(630KVA及以上为5%)，变压器低压侧故障时，高压侧可能产生的最大故障电流IK可由下式求得： 有关转移电流在相关标准和文选中均有详细论述，我们公司生关的负荷开关中，熔断器撞击脱扣器触发负荷开关的分闸时间为T0=60ms，引入熔断器的时间—电流特性曲线，纵坐标中以T=0.9 T0作一水平线分别求出熔断器各规格曲线的电流值，即为熔断器熔断时首开相的电流值ISK，负荷开关二相开断的转移电流值IZ可由下式求得：IZ=0.87 ISK
高压柜母排设计选型表文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-

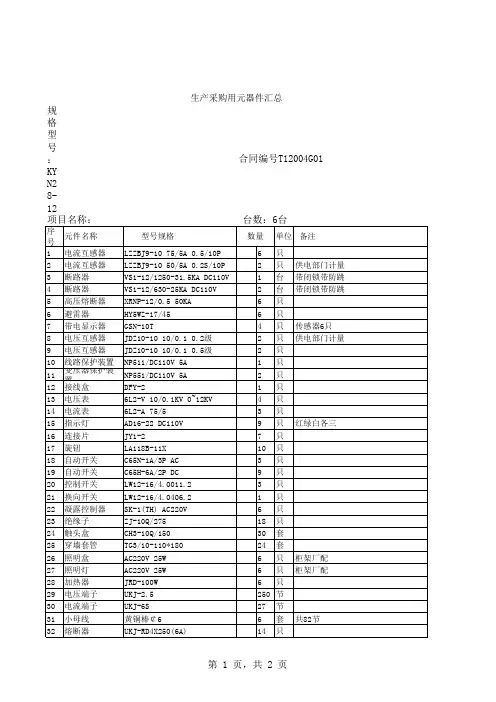

高压柜母排设计注意事项 一、高压柜主母排选型表 1.35KV开关柜(主母排如无其它要求，均需搪锡) 2.KYN18,KYN28,XGN2-10开关柜(主母排如无其它要求，均需搪锡) 3.HXGN2-10,XGN15-12开关柜(主母排如无其它要求，均需搪锡) 二、高压柜（出线柜）支母排选型表 1.KYN61-40.5 备注: a.所有电缆挂接排需要倒圆角，倒角半径为1/2的排宽。
b.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。 c.考虑到主母线跨度较大，需要支撑，所以母线室的支排规格1250A以下统一定为TMY-80*8*R4。 d.工艺注意：KYN61-40.5系统是双排，支排是单排时(如PT柜、小电流出线柜)，需在静触头后垫10mm厚垫排；断路器2000-2500A，应在原有的垫排基础上再垫6mm厚垫排。 2.KYN28-12 备注: a.由于支母线的宽度与主母线不一致，所以主母线的长度与开孔位置需根据支母线的规格调整。 3.KYN18 备注：
a.触头盒内绝缘夹块需根据静触头宽度调整。 4.XGN2-10 5. HXGN2-10,XGN15-12 三、高压柜（进线柜、大电流出线柜、母联、隔离）支母排说明选型表支母排规格按断路器规格选型 四、高压柜接地排选型表
备注: 我公司高压柜常规情况下接地排均选用铜排，为了节约成本，现准备改成铝排，先在几个合同中试用，工艺做排时应根据框架组下达的生产说明。 江苏长江电器股份有限公司 技术部 2006年02月22日
RN3系列户内高压限流熔断器 RN3-10/0.5A、RN3-10/1A、RN3-10/2A、RN3-10/3A、RN3-10/5A、RN3-10/7.5A、RN3-10/10A、RN3-10/15A、RN3-10/20A、RN3-10/30A、RN3-10/50A、RN3-10/75A、RN3-10/100A、RN3-10/150A、RN3-10/200A、RN3-6/0.5A、RN3-6/1A、RN3-6/2A、RN3-6/3A、RN3-6/5A、RN3-6/7.5A、RN3-6/10A、RN3-6/15A、RN3-6/20A、RN3-6/30A、RN3-6/50A、RN3-6/75A、RN3-6/100A、RN3-6/150A、RN3-6/200A户内高压限流熔断器 XRNT系列高压熔断器 一、用途 S型变压器保护用高分断能力高压限流熔断器适用于交流50HZ，额定电压3.6~40.5KV，额定电流至200A的电力系统中，作为变压器及其他电力设备的过载或短路保护用，也可与负荷开关、真空接触器等配合使用。本高压熔断器符合国家GB15166.2标准和国际电工委IEC282-1标准以及德国DIN标准。 二、型号含义 三、结构特点 1、分断能力高，开断电流可达63KV。 2、功耗小、升温低。 3、动作特别快，安一秒特性要比国内目前生产的同类产品动作快，例如额定电流100A的熔断体，通以1000A预期电流，弧前时间不超0.1S。 4、安-秒特性误差小于±10%。 5、配有弹簧式撞击器，该撞击器具有接触面大，压强小等有点。因此，在推动开关联动锁动作时，不会产生将开关与撞针接触面打碎或击穿的情况发生。 6、规格标准化。 7、有较大的限流作用。 8、产品性能符合GB15166.2国家标准及IEC60282-1国际标准。 9、能可靠开断最小开断电流至额定开断电流之间的任何故障电流。另外，还可根据用户需求，生产各类非标准产品。
熔断器的选择 (一) 熔断器类型的选择 应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器. (二) 熔断器规格的选择 1．熔体额定电流的选择 (1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流. (2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流. (3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流. 对启动时间不长的电动机,可按下式决定熔体的额定电流 IN熔体=Ist/(2.5~3) 式中 Ist——电动机的启动电流,单位:A 对启动时间较长或启动频繁的电动机,按下式决定熔体的额定电流 IN熔体=Ist/(1.6~2) 对于多台电动机供电的主干母线处的熔断器的额定电流可按下式计算: In=(2.0~2.5)Imemax+∑Ime
注:In熔断器的额定电流;Ime电动机的额定电流;Imemax多台电动机容量最大的一台电动机的额定电流; ∑Ime其余电动机的额定电流之和. 电动机末端回路的保护,选用aM型熔断器,熔断体的额定电流In稍大于电动机的额定电流; (4) 电容补偿柜主回路的保护,如选用gG型熔断器,熔断体的额定电流In约等于线路计算电流1.8~2.5倍;如选用aM 型熔断器,熔断体的额定电流In 约等于线路电流的1~2.5倍. (5) 线路上下级间的选择性保护,上级熔断器与下级熔断器的额定电流In的比等于或大于1.6,就能满足防止发生越级动作而扩大故障停电范围的需要. (6) 保护半导体器件用熔断器,熔断器与半导体器件串联,而熔断器熔体的额定电流用有效值表示,半导体器件的额定电流用正向平均电流表示,因此,应按下式计算熔体的额定电流: IRN≥1.57 IRN ≈1.6 IRN 式中 IRN 表示半导体器件的正向平均电流. (7) 降容使用 在20℃环境温度下,我们推荐熔断体的实际工作电流不应超过额定电流值.选用熔断体时应考虑到环境及工作条件,如封闭程度空气流动连接电缆尺寸(长度及截面) 瞬时峰值等方面的变化;熔断体的电流承载能力试验是在20℃环境温度下进行的,实际使用时受环境温度变化的影响.环境温度越高,熔断体的工作温度就越高, 其寿命也就越短.相反,在较低的温度下运行将延长熔断体的寿命.
4.3高压熔断器（2版草稿，伍赛虎原创，欢迎继续批评指正） 高压熔断器是利用过载或短路电流将熔体熔断后，再依靠灭弧介质熄灭电弧以开断电路的电器。高压熔断器的主要功能是短路时对电路中的设备进行保护，有时也可做过负荷保护，通常由熔体、熔管、灭弧介质、触点、支柱绝缘子和底座组成。常用的熔体为铜、银的丝或片。常用的灭弧介质有空气、钢纸和 石英砂等。 熔断器按使用场合分为户内型和户外型两种 户外式高压熔断器以跌开式熔断器为主，主要型号有RW10-10，RW11F-10，RW11F-35等，广泛适用于3-35KV，额定电流1-200A的场合，可以做线路或变压器的过载和短路保护。一般采用杆上安装，其工作原理是当熔体通过过负荷或者短路电流时，熔丝迅速熔断，形成电弧，纤维质消弧管由于电弧燃烧而分解出大量气体，使管内压力巨增，形成强烈的纵向吹弧。熔丝熔断后，熔管的上触头因失去张力而下翻，使锁紧机构释放熔管，在熔管自重及触头弹力的作用下，熔管跌开，造成明显的断点。户外式高压熔 断器的外形见图 户内型高压熔断器以RN系列为主。其型号意义见图 高压熔断器XRN□-12(□□L*J)，额定电压(kV)12，额定电流(A)6.3、10、16、20、25、31.5、40、50、 63、71、75、80、100、125 1、分断能力高：额定开断电流为31.5kA-50kA 2、功率损耗小：有较低的温升，当熔断器工作于全封闭绝缘子装置中间，该特点更为显著。 3、电弧电压低：在分断过程中电弧电压较低。 4、特性曲线误差小：时间—电流特性曲线误差小于±10%。 5、规格标准化：产品额定参数符合国际电工委员会IEC标准R10、R20系列。 6、可配撞击器，与熔体并联的撞击器，能在电弧刚刚开始的千分之几秒时间内动作，并以足够的能量给出信号，使其它电器动作，或提供连锁。符合德国DIN标准的熔断器撞击器输出能量为3～5焦 耳。 7、有很大的限流作用，这样在选择被保护元件导体时，只需按限制电流数值而不按全部短路电流 数值设计，可节省导电材料及其它材料用量。 户内高压限流式熔断器可以作为变压器、电动机、电压互感器以及其它电力设备过载与短路保护用，也可与负荷开关、真空接触器配合使用，在此给出XRNT3-12以及XRNP1-12采用支柱绝缘子安装的典型 示意图， 表
高压熔断器的应用和原理 是最简单的保护电器，它用来保护电气设备免受过载和短路电流的损害；按安装条件及用途选择不同类型高压熔断器如屋外跌落式、屋内式，对于一些专用设备的高压熔断器应选专用系列；我们常说的保险丝就是熔断器类。 用途主要用于高压输电线路、电压变压器、电压互感器等电器设备的过载和短路保护。 工程原理其结构一般包括熔丝管、接触导电部分、支持绝缘子和底座等部分，熔丝管中填充用于灭弧的石英砂细粒。熔件是利用熔点较低的金属材料制成的金属丝或金属片，串联在被保护电路中，当电路或电路中的设备过载或发生故障时，熔件发热而熔化，从而切断电路，达到保护电路或设备的目的。工程原理其结构一般包括熔丝管、接触导电部分、支持绝缘子和底座等部分，熔丝管中填充用于灭弧的石英砂细粒。熔件是利用熔点较低的金属材料制成的金属丝或金属片，串联在被保护电路中，当电路或电路中的设备过载或发生故障时，熔件发热而熔化，从而切断电路，达到保护电路或设备的目的。 型式的选择 在3～66kV的电站和变电所常用的高压熔断器有两大类：一
类是户内高压限流熔断器，额定电压等级分3、6、10、20、35、66kV，常用的型号有RN 1、RN 3、RN 5、XRNM 1、XRN T 1、XRN T 2、XRN T3 型，主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路；RN2和RN 4型额定电流均为0.5~10A ，为保护电压互感器的专用熔断器。另一类是户外高压喷射式熔断器，此类熔断器在熔体熔断产生电弧时，电弧烧损反白纸产气吹拉长电弧，弧感抗改变相位，正好电流过零时产生零休，才能开断电路，限流作用不明显。常用的为跌落式熔断器，型号有RW 3、RW 4、RW 7、RW 9、RW 10、RW 11、RW 12、RW 13和PRW系列型等，其作用除与RN 1 型相同外，在一定条件下还可以分断和关合空载架空线路、空载变压器和小负荷电流。户外瓷套式限流熔断器RW 10- 35/0.5~50-2000MV A 型中RW10-35/0.5~1-2000MV A为保护35kV电压互感器专用的户外产品。所以根据熔断器的型式和不同的保护对象来选择。 2.2按工作电压选择 (1)一般条件： U e≥Uwe 式中：
高压柜铜排选择标准中置柜KYN28进出线柜PT柜 GB3906［附录D］中公式：S=l/a V(t △O) 式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为；t--额定短路持续时间；温升(K),对于裸导体一般取180K,对于4S持续时间取215K。 则： 25KA/4S系统铜母线最小截面积S= (25000/13 ) * V4/215=260 mm2 用 60*5就可以了. 4S系统铜母线最小截面积S= (31500/13 ) * V4/215=330 mm2 40KA/4S 系统铜母线最小截面积S= (40000/13 ) * V4/215=420 mm2 63KA/4S 系统铜母线最小截面积S= (63000/13 ) * V4/215=660 mm2 80KA/4S 系统铜母线最小截面积S= (80000/13 ) * V4/215=840 mm2 接地母线按系统额定短时耐受电流的％考虑: 25KA/4S系统接地铜母线最小截面积S=260*% =225mm2 4S系统接地铜母线最小截面积S=330*% =287mm2 40KA/4S系统接地铜母线最小截面积S=420*% =370mm2 63KA/4S系统接地铜母线最小截面积S=660*% =580mm2 80KA/4S系统接地铜母线最小截面积S=840*% =730mm2 根据工厂配电设计原则，下列部位的母线不需进行母线热效应和动效应校 验。 (1)采用熔断器保护，连接于熔断器下侧的母线(限流熔断器除外) 。 (2)电压互感器回路内的母线。
⑶ 变压器容量在1250KVA及以下，电压12KV及以下，不致于因故障而损坏母线的部位。主要用于非重要用电场所的母线。 (4)不承受热效应和动效应的部位，如避雷器的连接线和圭寸线。所以,应该保证你方便接线的母线宽度即可?我们PT用30*4. 1、在选择导体的截面时，导体的载流量和抗短路电流的能力，都是 必须要考虑的；设计的人一般是用导体的额定载流量进行选择，用 短路电流的热稳定性进行校验；即我们所说的决策的二个方面，一是“最大 希望值决策”，二是“最小后悔值校验”； 2、多数情况下，短路电流热稳定性计算出的导体截面要大于按导体载流 量计算的截面，在短路电流比较大的地方尤其是这样；其实这 个值也不大的，因为我们常见的系统中，短路电流一般不会超过的，如果超 过了，不是母线没有办法选了，是断路器、互感器、变压器、电缆等都没有 办法选了；如果真的短路电流太大了，我们可以通过升高电压来降低电流， 特别是短路电流，也可以通过采取串联电抗 器等技术措施来降低短路电流； 3、在本例中，如果母线选用的是铜质矩形母线，则热稳定系数取 171，短路电流持续时间以3秒计，则根据计算公式： 能抗20kA的最小导体截面是S=20*V3/171=202 (平方毫米)，50X4 的矩形母线的截面就是200平方毫米，所以这个要求不是难达到的； 如果选用50X4或40X5以上的铜母线，都能满足上面200平方毫米 的要求高压柜内载流母排和低压柜内的载流母排选择是完全不一样的，低压柜是按照变压器容量来选择供电主母排的。而高压柜是按照高压回路接入点
简述变压器保护用熔断器的选择高压侧 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
简述变压器保护用熔断器的选择 与负荷开关开断能力的配合 目前采用负荷开关-熔断器组合电器对10kV变压器保护的数量极大，根据我们公司生产负荷开关多年的情况来看，负荷开关、熔断器、转移电流三者与变压器保护要求如何匹配是用户经常提出的问题，希望作如下简述： 一、熔断器额定电流的选择原则 变压器的额定容量为SN，额定电压为UN，则变压器高压侧一次额定电流IN1的大小由下式提供： 设变压器分接开关按-5%分接抽头计算，同时户内变压器过负荷按120%，那么变压器高压侧可能出现的电流IN可由下式确定： IN=IN1×120%×105% 一般情况下，限流式熔断器的额定电流I选用变压器额定电流的1.5～3倍，其大小可由下式确定：I=(1.5～3)×IN1综合变压器容量-SN、额定电流-IN、实际电流-IN1、熔断器电流-I 大小如下： 二、变压器励磁电流下熔断器持续时间
变压器投入时会产生励磁电流，要求该励磁电流不对所配熔断器构成损伤，那么熔断器的持续时间应大于励磁电流的持续时间，励磁电流 IS 的大小一般为变压器额定电流的10～20倍，绝大多数情况下不超过12倍，因此其值大小可由下式确定： IS=12×IN1 其持续时间为0.1S。为确定励磁电流下熔断器的持续时间,须引入反映熔断器动作特性的时间-电流特性曲线，如下图是我们公司常用的熔断器厂家提供的曲线，以IS作为横坐标值,分别求取对应纵坐标值,此值为不同熔断器规格的持续时间值t。 综合变压器容量-SN、励磁电流-IS 、熔断器电流-I、持续时间-t表如下： 由上表可以看出，熔断器按前表原则选择，变压器励磁电流持续时间均小于熔断器在该电流下的熔断持续时间，故励磁电流不会对所配熔断器造成损伤。
1．目的 规范开关柜柜内用铜排的规格尺寸选择，即在铜排设计时选择合适的截面规格，以保证铜排在相应使用环境下的额定载流量。 2．适用范围 所有电工用铜和铜合金母线。 3．低压开关柜柜内铜排选择作业指导 3.1低压开关柜柜内铜排的正常使用条件 铜排材料：符合GB/T5585.1-2005标准的TMY、THMY； 使用条件：环境温度35℃，允许温升70K； 海拔高度：< 1000m； 额定工作频率：50/60Hz。 若使用条件与上述不一致，根据铜排的具体使用条件按本指导书第4条对铜排的载流量重新校核。 3.2系统水平主母线选择 在正常使用条件下，技术支持工程师按表1根据低压系统的额定电流选择或修改水平主母线的规格。若设计院不同意修改，技术支持工程师必须与机械设计工程师一起确认水平主母线的规格选择。 表1：水平裸铜母线额定载流量表（铜排立放，相间距单拼a=110、双拼a=110、三拼a=130）
3.3柜内汇流母线选择 在正常项目设计中，低压开关柜柜内若干主电路连接在汇流母线上，在任 一时刻汇流母线通过的预计最大电流为连接其上的所有主电路的额定电流之和乘以额定分散系数（见表2）。汇流母线的规格按预计通过的最大电流来选择。馈线柜垂直裸铜母线的规格选择与对应的额定载流量见表3。 表2：额定分散系数值（引用标准GB 7251.1-2005 4.7条表1） 表3：垂直裸铜母线额定载流量表（相间距a=80） 3.4装置内其它铜母线选择 进线或联络开关的分支母线选择综合考虑系统的额定电流与开关的框架电流。当系统的额定电流大于开关的框架电流时，分支母线选择框架开关的额定电流；反之，选择系统的额定电流。其余元器 件连接母线按元器件的框架电流选择。铜排规格选择优先考虑使用K3系统中的常用铜排规格，使用不常用的铜排规格时必须得到机械分部经理的同意。装置内其它铜母线额定载流见表4。 表4：装置内其它铜母线额定载流量表（设计选型）
GB3906[附录D]中公式：S=I/a√(t△θ) 式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短 路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间 取215K。 则： 25KA/4S系统铜母线最小截面积S=（25000/13）*√4/215=260 mm2 用60*5就可以了. 31.5KA/4S系统铜母线最小截面积S=（31500/13）*√4/215=330 mm2 40KA/4S系统铜母线最小截面积S=（40000/13）*√4/215=420 mm2 63KA/4S系统铜母线最小截面积S=（63000/13）*√4/215=660 mm2 80KA/4S系统铜母线最小截面积S=（80000/13）*√4/215=840 mm2 接地母线按系统额定短时耐受电流的86.7%考虑: 25KA/4S系统接地铜母线最小截面积S=260*86.7% =225mm2 31.5KA/4S系统接地铜母线最小截面积S=330*86.7% =287mm2 40KA/4S系统接地铜母线最小截面积S=420*86.7% =370mm2 63KA/4S系统接地铜母线最小截面积S=660*86.7% =580mm2 80KA/4S系统接地铜母线最小截面积S=840*86.7% =730mm2 根据工厂配电设计原则，下列部位的母线不需进行母线热效应和动效应校验。 (1)采用熔断器保护，连接于熔断器下侧的母线（限流熔断器除外）。 (2)电压互感器回路内的母线。
(3)变压器容量在1250KVA及以下，电压12KV及以下，不致于因故障而损坏母线的 部位。主要用于非重要用电场所的母线。 (4)不承受热效应和动效应的部位，如避雷器的连接线和封线。 所以,应该保证你方便接线的母线宽度即可.我们PT用30*4.
高压熔断器 4.3高压熔断器(2版草稿，伍赛虎原创，欢迎继续批评指正) 高压熔断器是利用过载或短路电流将熔体熔断后，再依靠灭弧介质熄灭电弧以开断电路的电器。高压熔断器的主要功能是短路时对电路中的设备进行保护，有时也可做过负荷保护，通常由熔体、熔管、灭弧介质、触点、支柱绝缘子和底座组成。常用的熔体为铜、银的丝或片。常用的灭弧介质有空气、钢纸和石英砂等。 4.3.1熔断器的型号和分类 熔断器按使用场合分为户内型和户外型两种 户外式高压熔断器以跌开式熔断器为主，主要型号有RW10-10，RW11F-10，RW11F-35等，广泛适用于3-35KV，额定电流1-200A的场合，可以做线路或变压器的过载和短路保护。一般采用杆上安装，其工作原理是当熔体通过过负荷或者短路电流时，熔丝迅速熔断，形成电弧，纤维质消弧管由于电弧燃烧而分解出大量气体，使管内压力巨增，形成强烈的纵向吹弧。熔丝熔断后，熔管的上触头因失去张力而下翻，使锁紧机构释放熔管，在熔管自重及触头弹力的作用下，熔管跌开，造成明显的断点。户外式高压熔
断器的外形见图4.3.1. 户内型高压熔断器以RN系列为主。其型号意义见图4.3.2和4.3.3。 高压熔断器XRN?-12(??L*J)，额定电压(kV)12，额定电流(A)6.3、10、16、20、25、31.5、40、50、 63、71、75、80、100、125 4.3.2户内限流式熔断器的主要特点 1、分断能力高:额定开断电流为31.5kA-50kA 2、功率损耗小:有较低的温升，当熔断器工作于全封闭绝缘子装置中间，该特点更为显著。 3、电弧电压低:在分断过程中电弧电压较低。 4、特性曲线误差小:时间—电流特性曲线误差小于?10%。 5、规格标准化:产品额定参数符合国际电工委员会IEC标准R10、R20系列。 6、可配撞击器，与熔体并联的撞击器，能在电弧刚刚开始的千分之几秒时间内动作，并以足够的
一、概述 现阶段动力电池能量密度越来越高，单体电芯容量越来越大，各高压部件一旦出现短路现象而无相应的保护措施，轻则部件损坏，重则引起火灾（尤其动力电池），后果将不堪设想，所以各高压部件回路的保护至关重要，本文将阐述纯电动汽车高压直流熔断器计算及选型方法，并实例说明。电动汽车电气拓扑图如图一所示。 图一电动汽车电气拓扑图 二、熔断器选型 2.1 熔断器分类 1）按动作特性主要分为： 普通熔断器（gG/gL）、快速熔断器部分范围保护（aR）、快速熔断器全范围保护（gR）、Time-delay型及特殊熔断器； 2）按照外形形状主要分为： a、英标熔断器 英式熔断器壳体采用陶瓷材质，圆柱管体，具有体积小、浪湧耐受性能強、性价比高、弧电压小、功耗低等特点，一般小于100A的熔断器推荐采用英式系列熔断器。英标BS88熔断器样式如图二所示。 图二英标BS88熔断器
b、美标熔断器 美式熔断器系列的产品，两端触刀为一体式，熔体直接一次性焊接，可抗强冲击及振动，具备高阻燃、高绝缘性能，弧电压小，功耗低，此系列为电动汽车的优选，一般大于100A的熔断器推荐采用美标系列以增加可靠性。美标熔断器样式如图三所示。 图三美标熔断器 c、欧标熔断器 欧标方形熔断器壳体采用陶瓷材质，该产品具有运行温度低、功率损耗小、焦耳积分值小等特点，适用于要求结构紧凑、性能优越、大功率应用场合，尤其在手动维修开关（MSD）中大量使用。欧标方形熔断器样式如图四所示。 图四欧标方形熔断器 d、法标熔断器 法标熔断器具有循环性能强、体积小、构造独特等特点，模块化底座方便安装，结构紧凑，适用于占用空间小的PDU、BDU、小型交流驱动器以及其它小功率应用。法标圆形熔断器样式如图五所示。 图五法标圆形熔断器
HRW12-12/200A 高压跌落熔断器技术条件 XXXX有限公司
设计文件名称技术条件 XXXX 有限公司 产品型号、名称HRW12-12/200A高压跌落熔断器 共7页第1页1 主题内容及适用范围： 本技术条件规定了HRW12-12/200A高压跌落熔断器的适用条件、额定值、设计与结构、型式试验和出厂试验等方面的要求。 本技术条件适用于额定电压12kV，额定频率为50Hz的户外交流高压跌落式熔断器。 本技术条件符合IEC标准“IEC出版物282-2高压熔断器第二部分：喷射式及类似熔断器”的有关规定。 2 引用标准： GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》 GB/T15166.3-2008《交流高压熔断器喷射式熔断器》 GB/T15166.4-1994《交流高压熔断器通用试验方法》 GB772-87《高压绝缘子瓷件技术条件》 GB3309-89《高压开关设备常温下的机械试验》 GB/T 16927.1-1997 高电压试验技术第1部分：一般试验要求 DL/T640-1997《户外交流高压跌落式熔断器及熔断件订货技术条件》 3 正常使用条件： 3.1 大气条件：周围空气温度：-40℃~40℃ 相对湿度：日平均值不大于95%，月平均值不大于90%。周围空气应不受腐蚀性气体、水蒸气等明显污染。风速不超过35m/s。 3.2 海拔高度：不大于1000m 3.3 使用场地：无经常的剧烈震动。 4 额定值： 4.1 额定电压：12kV 4.2 额定电流：200A
设计文件名称技术条件 产品型号、名称HRW12-12/200A高压跌落熔断器 共7 页第2页4.3 额定频率：50Hz 4.4 额定开断电流：12kA 4.5 机械寿命（CO）：≧200 4.6 额定绝缘水平： 表1 额定电压（kV）额定冲击耐受电压（kV）额定1min工频耐受电压（kV） 对地、相间断口间 干试湿试 对地、相间断口间对地、相间断口间 12 75 85 42 49 30 36 5 设计结构与技术要求： 5.1主要结构 HRW12-12型户外交流高压熔断器由复合绝缘子、上、下静触头、熔管、熔体、固定支架组成，上静触头、下静触头、固定支架安装在复合绝缘子上，熔体装在熔管内，熔管由产气材料和绝缘套管组成，熔管与上静触头、下静触头连接并可摘下。 5.2 温升 熔断器除熔体外的零件、材料及介质的最高允许温度和允许温升按GB15166.3表2规定。 5.3接地 熔断器的金属安装支架有供接地用的端子，接触面应是防锈金属面，并有不小于M12的紧固件。 5.4接线端子 采用带有凹槽或眼形接线的端子，能夹紧GB/T15166.4表2规定的硬导线或软导线。
高压母排制作要求 1.主题内容和适用范围 本守则及规程规定了母排的选择、加工、连接和安装等工艺要求,适用 于厂内的高.低压开关设备母排的加工制作和检验规程. 2.设备.工具和使用材料 2.1设备 A.钻床 B.母排折弯机 C.三工位母线加工机 D.液压冲孔机 E.切排机 F.铜排酸洗槽 G.镀锡槽 H.刷镀机SDK-I型 2.2工具 A.活络扳手 B.起子 C.钢锯 D.钢锉 E.橡皮锤 F.铁锤 G.钻孔夹具 H.涂漆工具 I.清洁回丝 2.3使用材料 A.铜母排 B.中性凡士林 C.中性光亮锡YH102 3.母排规格的选择 3.1按图样或制造规范的要求选择 3.2母排材料表面应光洁.平整,不得有裂纹及杂物等,并符合GB5585.2---85 和GB5585.3---85要求. 3.3母排载流量表 表一: 单片矩形截面排在T+70℃时的载流量表
表二:多片矩形截面母排在T+70℃时的载流量 注: 1．表中的数据是指当环境湿度为25℃时的载流量； 2．导体扁平放置时，当导体宽度60毫米及以下时，载流量应按表列数值减少5％；当宽度在60毫米以上时，应减少8％。 3.4对于高压柜主电路的母排的选择，开关柜的额定电流是选择母排的最小限度，同时还要考
虑母排应承受主电路的开断电流和动热稳定电流。主电路的开断电流与断路器的额定电流存在一定的成正比的匹配关系；而母排承受动热稳定的能力与排间的距离平方成一定的反比关系；因此，若母排的间距选大一点，则排截面就可以选小一点；此外从高压柜内母排搭接结构的工艺性来考虑（如JYN2－10触头盒母排为80×10，且四孔联接）母排要相应放宽，才能满足结构要求，根据上述特点，本厂高压开关柜母排选择如下： 3.4.1主母排的选择主母排根据本批开关柜中断路器中额定电流最大的选择 (见表 三) 3.4.2触头排的选择 a.35Kv 断路器柜的动触头选排为LMY-90×10或TMY-90×10，静触头选排为TMY-90×10。 b.35Kv 非断路器柜的动触头选排为角钢或钢管;静触头选排为TMY- 90×10 c.10Kv 断路器柜的动触头排的选择, （见表四） 注：＊表示开关柜的额定电流，优先选用单动触头排 c.10Kv非断路器的动触头选择母排为TMY－50×10。 3.4.3非断路器柜的支母排的选择 a.手车柜的触头盒处与主母排相连，按触头盒出排截面选择 b.选择非断路器柜的其他部分连接排（选用非手车上用排选择TMY－40×4或LMY－40×4，手车上用排选择LMY－30×3或TMY－25×3）。
目前采用负荷开关-熔断器组合电器对10kV变压器保护的数量极大，根据我们公司生产负荷开关多年的情况来看，负荷开关、熔断器、转移电流三者与变压器保护要求如何匹配是用户经常提出的问题，希望作如下简述： 一、熔断器额定电流的选择原则 变压器的额定容量为SN，额定电压为UN，则变压器高压侧一次额定电流IN1的大小由下式提供： 设变压器分接开关按-5%分接抽头计算，同时户内变压器过负荷按120%，那么变压器高压侧可能出现的电流IN可由下式确定： IN=IN1×120%×105% 一般情况下，限流式熔断器的额定电流I选用变压器额定电流的1.5～3倍，其大小可由下式确定：I=(1.5～3)×IN1综合变压器容量-SN、额定电流-IN、实际电流-IN1、熔断器电流-I 大小如下： 二、变压器励磁电流下熔断器持续时间 变压器投入时会产生励磁电流，要求该励磁电流不对所配熔断器构成损伤，那么熔断器的持续时间应大于励磁电流的持续时间，励磁电流 IS 的大小一般为变压器额定电流的10～20倍，绝大多数情况下不超过12倍，因此其值大小可由下式确定： IS=12×IN1 其持续时间为0.1S。为确定励磁电流下熔断器的持续时间,须引入反映熔断器动作特性的时间-电流特性曲线，如下图是我们公司常用的熔断器厂家提供的曲线，以IS作为横坐标值,分别求取对应纵坐标值,此值为不同熔断器规格的持续时间值t。 综合变压器容量-SN、励磁电流-IS 、熔断器电流-I、持续时间-t表如下： 由上表可以看出，熔断器按前表原则选择，变压器励磁电流持续时间均小于熔断器在该电流下的熔断持续时间，故励磁电流不会对所配熔断器造成损伤。 二、转移电流与负荷开关的开断能力熔断器应对变压器的短路故障进行保护，特别是最严重的低压侧短路故障保护，变压器阻抗电压按UK=4.5%(630KVA及以上为5%)，变压器低压侧故障时，高压侧可能产生的最大故障电流IK可由下式求得： 有关转移电流在相关标准和文选中均有详细论述，我们公司生关的负荷开关中，熔断器撞击脱扣器触发负荷开关的分闸时间为T0=60ms，引入熔断器的时间—电流特性曲线，纵坐标中以T=0.9 T0
低压开关柜选型表.txt真正的好朋友并不是在一起有说不完的话题，而是在一起就算不说话也不会觉得尴尬。你在看别人的同时，你也是别人眼中的风景。要走好明天的路，必须记住昨天走过的路，思索今天正在走着的路。本文由iopons3359874贡献 doc文档可能在WAP端浏览体验不佳。建议您优先选择TXT，或下载源文件到本机查看。 四川永祥股份有限公司 低压控制柜选型技术表低压控制柜选型技术表 记录编号: 日期: 控制柜名称 数量甲方(定货方)操作工艺条件及要求 控制柜型号 额定频率工频试验电压额定短时耐受电流额定绝缘电压供电制式主排选择柜体高颜色万能式断路器塑壳断路器小型断路器电流互感器变频器按钮, 开关辅助回路接线柜体结构要求常熟 SK3000 50Hz 60Hz CMD190 额定电压 安装方式 220V 380V 户内 户外额定电流 4000A 主是路2500/1min 辅助回路2000V/1min ≥50KA(1秒有效值) 660V 三相五线制辅助电路工作电压三相四线制额定峰值耐受电流～110V 控制柜形式～220V ≥125KA ～380V 固定分隔式 TMY-3[2×(120×10)]+100×10+100×10 2200mm 米黄正泰柜体深外壳防护等级1000mm IP54 接触器电机保护器电流电压表中间继电器施耐德施耐德软启动端子主回路接线天水正泰柜体宽柜体材料施耐德 1000mm 敷铝锌板常熟 正泰 JDB 正泰 施耐德 正泰 正泰 鸥姆龙 和泉 施耐德 森兰正泰 施耐德菲利克斯 5×40mm镀锡铜排 2.5mm多股铜绞线 设备的柜架为垂直地面安装的自撑式结构,柜体分成四个隔室, 柜顶为水平主母线室,柜一侧面为垂直母线室,另一侧为电缆室,中间为功能单元室,后面为控制回路和端子排隔室. 柜架和外壳具有足够的强度和刚度,能承受所安装元件及短路时所产生的动,热稳定.同时不因成套设备的吊装, 运输等情况而影响设备的性能. 柜体钢板采用进口敷铝锌钢板, 柜架采用型材并配有 E=25 ㎜的安装孔. 外壳顶部将覆板遮盖,防止异物,水滴等落下而造成母线短路,同时投标商应合理设计在故障状态下的压力释放口. 柜架背面设置防止直接触及带电元件可拆卸门,门上有通风百叶窗. 柜体与柜体之间具有金属
概述： 户外高压熔断器适用10kV，额率48Hz-62Hz交流电力系统中作输电线路和电力变压器的短路保护与过电流保护。 产品性能特点 本产品是一种顶盖密封、抗风雪、抗污秽能力强，内插式结构双点灭弧的输电保护装置。熔断器绝缘体采用新型材料骨架涂耦连剂后一次模压硫化成型。具有强度高、重量轻、抗拉抗弯能力强等优点，完全克服了传统的瓷质绝缘体怕碰易碎，不适温度急剧变化而自爆裂的缺点。 适用范围 1.产品基本使用条件： 1)海拔高度：普通型不超过3000米 2)环境温度不高于40℃，不低于-40℃ 2.产品不适用于下述场所： 1)有燃烧或爆炸危险场所。 2)有剧烈震动或冲击场所。 3)有导电化学气体作用及严重脏污、盐雾地区。 动作原理及结构特征 熔断器由绝缘体、上下防污罩、上下触点、灭弧管等组成，灭弧管采用内插式，可360°旋转安装(克服同类产品的安装，使用不便的缺点)双点灭弧。当熔丝熔断 时，利用悬落点可迅速灭弧，瞬间开断，形成明显断开指示。 高压熔断器技术参数表
HRW3-10-100~20 HRW3-10-100~20
RW7-10/100~200 RW9-10/100~200
RW12-12/100~20 RW12-10/100~20
HRW10-10/100~2
PRW5-12～40.5型熔断器 详细说明： PRW5-12～40.5型熔断器是从韩国平日株式会社成套引进技术，采用大爬距防污型高强度电瓷，不锈刚支件，铜合金的动静触头，玻璃纤维复合材料制作的熔管及不锈钢件，使熔断器具有可靠的机械和电气性能。该产品主要用于12KV线路，开关断路电流或过负荷电流，适用于分线路及工矿企业配电系统中的保护。 技术参数：
高压熔断器型式的选择 在3--66M\h电站和变电所常用的高压熔断器有两大类:一类是户内高压限流熔断器，额定电压等级分 3. 6. 10. 20.35. 66kV,常用的型号有RN1. RN3. RN5. XRN1d1. XRNT1. XRN下2. XRN下3型，主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路;RN2和RN 4型额定电流均为0.5-10A，为保护电压互感器的专用熔断器。另一类是户外高压喷射式熔断器，此类熔断器在熔体熔断产生电弧时，电弧烧损反白纸产气吹拉长电弧，弧感抗改变相位，正好电流过零时产生零休，才能开断电路，限流作用不明显.常用的为跌落式熔断器，型号有RW水RW 4. RW 7. RW 9. RW10. RW 11. RW 12. RW 13和PRW系列型等，其作用除与RN 1型相同外，在一定条件下还可以分断和关合空载架空线路、空载变压器和小负荷电流.户外瓷套式限流熔断器R W 10-3510.5-50-200014 VA型中R W 10-3510.5-1-200014 VA.为保护35kV电压互感器专用的户外产品.所以根据熔断器的型式和不同的保护对象来选择. 按工作电压选择 (1)一般条件:U exUwe 式中:U e-熔断器额定电压 Uwe一一安装处电网额定电压 即熔断器的额定电压(W)应不小于熔断器安装处电网额定电
压(W). (2)对于限流型熔断器: 以石英砂作为熔断器填充物的限流型熔断器只能按Ue=Uwe的条件选择，这种.清况下此类熔断器熔断产生的最大过电压倍数限制在规定的25倍相电压之内，此值并未超过同一电压等级电器的绝缘水平.如果熔断器使用在工作电压低于其额 定电压的电网中，过电压倍数造成威胁可能增大3.5^4. 按工作电流及保护特性选择 (1)一般条件:I exljexlg"zd 式中::le一一一熔断器熔管的额定电流，A I je-J,断器熔体的额定电流，^ I g"zd-回路最大持续工作电流，A 此条件为选择熔断器额定电流的总体要求，其中熔体额定电流的选择最为重要，它的选择与其熔断特性有关，应能 满足误护的可靠性、选择性和灵敏度要求。 (2)具体·倩况: ①保护配电设备〔即35kV及以下电力变压器):Ije= K le 式中:: le-变压器回路额定工作电流，A K一可靠系数，不考虑电机自起动时，取1.5-2.4;考虑电机自起动时，取2.4^- 4.0 按此条件选择可确保变压器在通过最大持续工作电流，通过

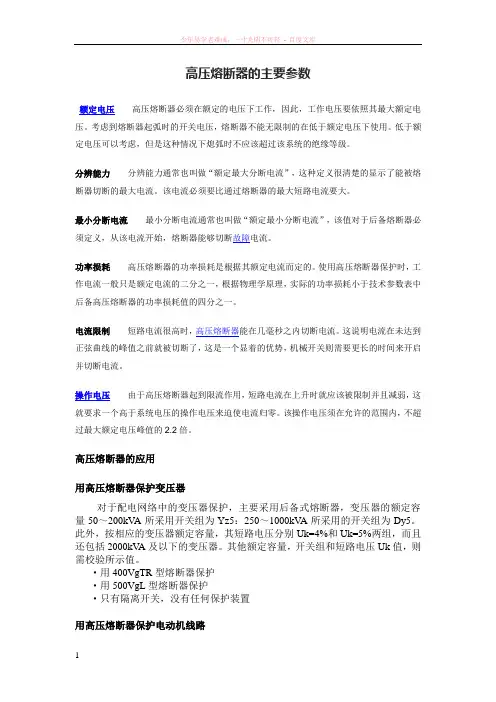

高压熔断器 熔断器是最简单的保护电器，它用来保护电气设备免受过载和短路电流的损害；按安装条件及用途选择不同类型高压熔断器如屋外跌落式、屋内式，对于一些专用设备的高压熔断器应选专用系列；我们常说的保险丝就是熔断器类。 用途 主要用于高压输电线路、电压变压器、电压互感器等电器设备的过载和短路保护。 工程原理 其结构一般包括熔丝管、接触导电部分、支持绝缘子和底座等部分，熔丝管中填充用于灭弧的石英砂细粒。熔件是利用熔点较低的金属材料制成的金属丝或金属片，串联在被保护电路中，当电路或电路中的设备过载或发生故障时，熔件发热而熔化，从而切断电路，达到保护电路或设备的目的。 型式选择 在3～66kV的电站和变电所常用的高压熔断器有两大类：一类是户内高压限流熔断器，额定电压等级分3、6、10、20、35、66kV，常用的型号有RN 1、RN 3、RN 5、XRNM 1、XRN T 1、XRN T 2、XRN T3 型，主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路；RN2和RN 4型额定电流均为0.5~10A ，为保护电压互感器的专用熔断器。另一类是户外高压喷射式熔断器，此类熔断器在熔体熔断产生电弧时，电弧烧损反白纸产气吹拉长电弧，弧感抗改变相位，正好电流过零时产生零休，才能开断电路，限流作用不明显。常用的为跌落式熔断器，型号有RW 3、RW 4、RW 7、RW 9、RW 10、RW 11、RW 12、RW 13和PRW 系列型等，其作用除与RN 1 型相同外，在一定条件下还可以分断和关合空载架空线路、空载变压器和小负荷电流。户外瓷套式限流熔断器RW 10- 35/0.5~50-2000MVA 型中RW10-35/0.5~1-2000MVA为保护35kV电压互感器专用的户外产品。所以根据熔断器的型式和不同的保护对象来选择。 按工作电压选择 (1)一般条件 U e≥Uwe 式中： U e——熔断器额定电压 Uwe——安装处电网额定电压 即熔断器的额定电压(kV ) 应不小于熔断器安装处电网额定电压(kV )。 (2)对于限流型熔断器 以石英砂作为熔断器填充物的限流型熔断器只能按Ue=Uwe的条件选择，这种情况下此类熔断器熔断产生的最大过电压倍数限制在规定的2.5 倍相电压之内，此值并未超过同一电压等级电器的绝缘水平。如果熔断器使用在工作电压低于其额定电压的电网中，过电压倍数造成威胁可能增大3.5～4。
在3～35kV的电站和变电所常用的高压熔断器有两大类：一类是户内高压限流熔断器，最高额定电压能达40.5kV，常用的型号有RN 1、RN 3、RN 5、XRNM 1、XRN T 1、XRN T 2、XRN T3 型，主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路；RN2和RN 4型额定电流均为0.5A ，为保护电压互感器的专用熔断器。另一类是户外高压喷射式熔断器，此类熔断器在熔体熔断产生电弧时，需要等待电流过零时才能开断电路，无限流作用。常用的型号有RW 3、RW 4、RW 7、RW 9、RW 10、RW 11、RW 12、RW 13型等，其作用除与RN 1 型相同外，在一定条件下还可以分断和关合空载架空线路、空载变压器和小负荷电流。RW 10- 35/0.5 型为保护区35kV电压互感器专用的户外产品。所以根据熔断器的型式和不同的保护对象来选择。 2.2 按工作电压选择 (1) 一般条件： U e≥Uwe 式中： U e——熔断器额定电压 Uwe——安装处电网额定电压 即熔断器的额定电压(kV ) 应不小于熔断器安装处电网额定电压(kV )。 (2) 对于限流型熔断器： 以石英砂作为熔断器填充物的限流型熔断器只能按Ue=Uwe的条件选择，这种情况下此类熔断器熔断产生的最大过电压倍数限制在规定的2.5 倍相电压之内，此值并未超过同一电压等级电器的绝缘水平。如果熔断器使用在工作电压低于其额定电压的电网中，过电压倍数造成威胁可能增大3.5～4。 2.3 按工作电流及保护特性选择 (1) 一般条件： I e≥Ije≥Ig·zd 式中： I e——熔断器熔管的额定电流，A I je——熔断器熔体的额定电流，A I g·zd——回路最大持续工作电流，A 此条件为选择熔断器额定电流的总体要求，其中熔体额定电流的选择最为重要，它的选择与其熔断特性有关，应能满足保护的可靠性、选择性和灵敏度要求。 (2) 具体情况： ①保护配电设备(即35kV 及以下电力变压器) ： Ije= K Ib·zd 式中 Ib·zd——变压器回路最大持续工作电流，A K——可靠系数，不考虑电机自起动时，取1.1～1.3；考虑电机自起动时，取1.5～2.0 按此条件选择可确保变压器在通过最大持续工作电流，通过变压器励磁涌流，电动机自起动或保护范围以外短路产生的冲击电流时熔件不熔断，而且能保证前后级保护动作的选择性以及本段范围内短路能以最短时间切除故障。 ②保护电力电容器：
