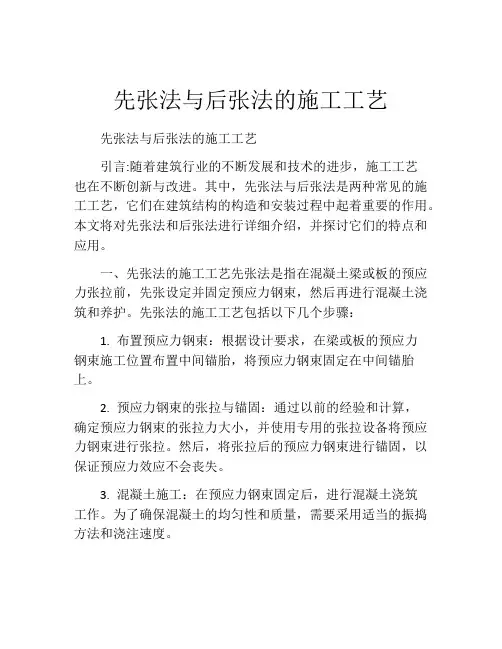

先张法与后张法的施工工艺

先张法与后张法的施工工艺

先张法

1．先张拉钢筋，后浇灌混凝土构件。

2．先张法施工的3个阶段：

a、张拉钢筋；

b、浇灌混凝土和养护；

c、放松钢筋建立预应力。

后张法

1．先浇灌混凝土构件，后张拉钢筋

2．后张法施工的3个阶段：

a、构件制作和养护

b、张拉钢筋建立预应力；

c、灌浆和锚头处理。

3．有粘结、无粘结

4．直线预应力筋、曲线预应力筋

5．纵向张拉、横向张拉

二、先张法与后张法只是在施工手段上有区别，而力学性质并无明显区别。中、小型预应力构件一般采用先张法，大型预应力构件一般采用后张法。唯一区别是先张法是将张拉后的预应力钢筋直接浇筑在混凝土内，依靠预应力钢筋与周围混凝土之间的粘结力来传递预应力。而后张无粘结预应力混凝土的预应力钢筋完全依靠端头锚具来传递预压力。

如果忽略摩擦的影响，后张无粘结预应力混凝土中预应力钢筋的应力沿全长是相等的，

在单一截面上与混凝土不存在应变协调关系，当截面混凝土开裂时对混凝土没有约束作用，裂缝疏而宽，挠度较大，需设置一定数量的非预应力钢筋以改善构件的受力性能。

是否容易产生裂缝只与预应力度有关即与预应力施加的大小有关，而与制作方法无关，

但你要明白一点一般来说施加同样的张拉应力时，先张法要比后张法预应力损失大，因为先张法中混凝土有弹性回缩。

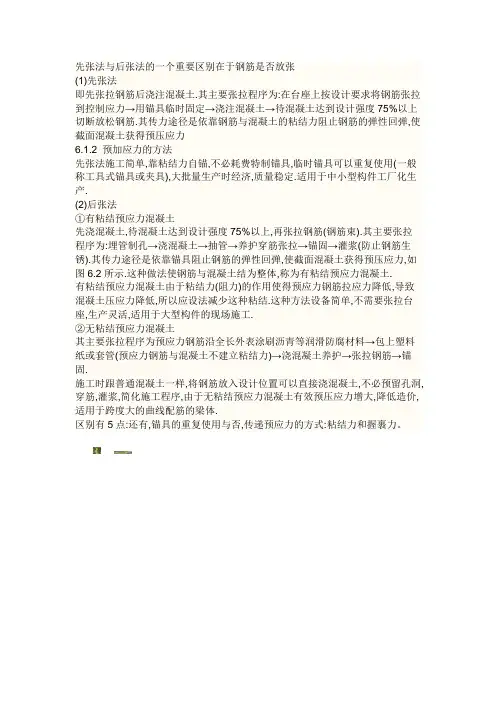

三、先张法与后张法的一个重要区别在于钢筋是否放张

(1)

即先张拉钢筋后浇注混凝土.其主要张拉程序为:在台座上按设计要求将钢筋张拉到控制应力→用锚具临时固定→浇注混凝土→待混凝土达到设计强度75%以上切断放松钢筋.其传力途径是依靠钢筋与混凝土的粘结力阻止钢筋的弹性回弹,

6.1.2 预加应力的方法

先张法施工简单,靠粘结力自锚,不必耗费特制锚具,临时锚具可以重复使用(一般称工具式锚具或夹具),大批量生产时经济,质量稳定.适用于中小型构件工厂化生产。

(2)

先浇混凝土,待混凝土达到设计强度75%以上,再张拉钢筋(钢筋束).其主要张拉程序为:埋管制孔→浇混凝土→抽管→养护穿筋张拉→锚固→灌浆(止钢筋生锈).其传力途径是依靠锚具阻止钢筋的弹性回弹,使截面混凝土获得预压应力, 如图6.2所示.这种做法使钢筋与混凝土结为整体,称为有粘结预应力混凝土。

有粘结预应力混凝土由于粘结力(阻力)的作用使得预应力钢筋拉应力降低导致混凝土压应力降低,所以应设法减少这种粘结.这种方法设备简单,不需要张拉台座,生产灵活,适用于大型构件的现场施工。

其主要张拉程序为预应力钢筋沿全长外表涂刷沥青等润滑防腐材料→包上塑料纸或套管(预应力钢筋与混凝土不建立粘结力)→浇混凝土养护→张拉钢筋→锚固

施工时跟普通混凝土一样,将钢筋放入设计位置可以直接浇混凝土,不必预留孔洞,穿筋,灌浆,简化施工程序,由于无粘结预应力混凝土有效预压应力增大,降低造价,适用于跨度大的曲线配筋的梁体。

四、还有,锚具的重复使用与否,传递预应力的方式:粘结力和握裹力。

1.先张法是指先在台座上拉紧钢绞线，通过锚具（锚具是专门用于锚固钢绞线的夹具，由锚环和夹片等组成）将钢绞线锚固在台

座上，然后浇筑混凝土，待混凝土达到规定强度时，卸掉锚具，放松钢绞线，和混凝土结合的那部分钢绞线的力量就传递到混凝土上

2.后张法是指先浇筑混凝土后张拉，浇筑混凝土前预先留有孔道，待混凝土达到强度，在孔道内穿入钢绞线，然后张拉锚固，最后在孔道内注入水泥浆。预应力筋的种类很多，

除上面提到的钢绞线外，还有冷拔钢丝，螺纹钢等，所用锚具也不同。

2014年5月23日星期五.
