第6章集成运算放大器讨论题

第6章集成运算放大器-选择复习题

1．集成运放电路采用直接耦合方式是因为。

A．集成工艺难于制造大容量电容

B．可获得很大的放大倍数C. 可使温漂小

2．通用型集成运放适用于放大。

A．低频信号B.高频信号

C.任何频率信号

3．集成运放制造工艺使得同类半导体晶体管的。

A.参数一致性好

B.参数不受温度影响

C．指标参数准确

4．成运放的输入级采用差分放大电路是因为可以。

A．减小温漂B. 增大放大倍数

C. 提高输入电阻

5．为增大电压放大倍数，集成运放的中间级多采用。

A．共射放大电路B.共集放大电路

C．共基放大电路

6．反相比例运算电路其反馈类型为。

A．并联电压负反馈B.串联电压负反馈

C．串联电流负反馈D．并联电流负反馈

7．同相比例运算电路其反馈类型为。

A．串联电压负反馈B.并联电压负反馈

C．串联电流负反馈D．并联电流负反馈

8．设图中的运算放大器是理想的，则输出电压U O=______。

A．7.5V B. 15V C．10V D．30V

9．如图所示电路是________。

A．积分器B. 微分器C．加法器D．比例运算器

10．如图所示电路是________。

A．微分器B.积分器C．加法器D．比例运算器

11．图示电路中起输入端保护的电路是____B____。

12．图示电路中起输出端保护的电路是____C____。

13．图示电路中起电源保护的电路是___A____。

14．如图所示电路是____C____。

A．反相比例运算B.过零比较器C．滞回比较器D．电压比较器

集成运放电路试题及答案

第三章集成运放电路一、填空题 1、（3-1，低）理想集成运放的A ud= ，K CMR= 。 2、（3-1，低）理想集成运放的开环差模输入电阻ri= ，开环差模输出电阻ro= 。 3、（3-1，中）电压比较器中集成运放工作在非线性区，输出电压Uo只有或两种的状态。 4、（3-1，低）集成运放工作在线形区的必要条件是___________ 。 5、（3-1，难）集成运放工作在非线形区的必要条件是__________，特点是___________，___________。 6、（3-1，中）集成运放在输入电压为零的情况下，存在一定的输出电压，这种现象称为__________。 7、（3-2，低）反相输入式的线性集成运放适合放大 (a.电流、b.电压) 信号，同相输入式的线性集成运放适合放大 (a.电流、b.电压)信号。 8、（3-2，中）反相比例运算电路组成电压（a.并联、b.串联）负反馈电路，而同相比例运算电路组成电压（a.并联、b.串联）负反馈电路。 9、（3-2，中）分别选择“反相”或“同相”填入下列各空内。（1）比例运算电路中集成运放反相输入端为虚地，而比例运算电路中集成运放两个输入端的电位等于输入电压。（2）比例运算电路的输入电阻大，而比例运算电路的输入电阻小。（3）比例运算电路的输入电流等于零，而比例运算电路的输入电流等于流过反馈电阻中的电流。（4）比例运算电路的比例系数大于1，而比例运算电路的比例系数小于零。 10、（3-2，难）分别填入各种放大器名称（1）运算电路可实现A u＞1的放大器。（2）运算电路可实现A u＜0的放大器。（3）运算电路可将三角波电压转换成方波电压。（4）运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均大于零。（5）运算电路可实现函数Y＝aX1＋bX2＋cX3，a、b和c均小于零。 11、（3-3，中）集成放大器的非线性应用电路有、等。 12、（3-3，中）在运算电路中，运算放大器工作在区；在滞回比较器中，运算放大器工作在区。 13、（3-3，中）_________和_________是分析集成运算放大器线性区应用的重要依据。

集成运算放大电路单元测试题

集成运算放大电路单元测试题一、单选题(每题2分) 1.对差分放大电路而言，下列说法不正确的为（）。 A．可以用作直流放大器B．可以用作交流放大器 C．可以用作限幅器D．具有很强的放大共模信号的能力 2.差分放大电路如图所示，当有输入电压u i时，V1管集电极电流i C1=0.7mA，此时V2管集电极电位u C2等于（）。 A. 5V B. 3V C. 7V D. 0V ）。 A. 共基极放大电路 B. 互补对称放大电路 C. 差分放大电路 D. 电容耦合放大电路 4.把差分放大电路中的发射极公共电阻改为电流源可以（） A．增大差模输入电阻B．提高共模增益 C．提高差模增益D．提高共模抑制比 5.某放大器的中频电压增益为40dB，则在上限频率f H处的电压放大倍数约为（）倍。 A. 43 B. 100 C. 37 D. 70 27.对恒流源而言，下列说法不正确的为（）。 A．可以用作偏置电路B．可以用作有源负载 C．交流电阻很大D．直流电阻很大 6.某双极型三极管多级放大电路中，测得A 1u =25，A 2 u =-10 ，A 3 u ≈1，则可判断这三级电路的组态分别是（）。 A. 共射极、共基极、共集电极 B. 共基极、共射极、共集电极 C. 共基极、共基极、共集电极 D. 共集电极、共基极、共基极 7.选用差分放大电路的主要原因是（）。 A．减小温漂B．提高输入电阻C．稳定放大倍数D．减小失真 8.图示电路（） A．等效为PNP管B．等效为NPN管 C．为复合管，其等效类型不能确定D．三极管连接错误，不能构成复合管

图号3401 9.某放大器输入电压为10mv时,输出电压为7V；输入电压为15mv时, 输出电压为6.5V，则该放大器的电压放大倍数为（）。 A. 100 B. 700 C. -100 D. 433 37.设放大器的信号源内阻为R S，负载电阻为R L，输入、输出电阻分别为R i、R o，则当要求放大器恒压输出时，应满足（）。 A. R o >>R L B. R o <>R S D. R S <

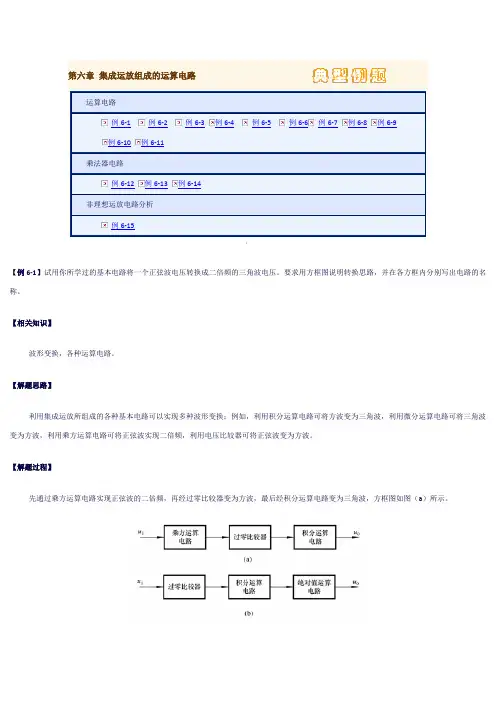

集成运放基本应用之一—模拟运算电路

————————————————————————————————作者：————————————————————————————————日期：

实验十二集成运放基本应用之一——模拟运算电路一、实验目的 1、了解并掌握由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的原理与功能。 2、了解运算放大器在实际应用时应考虑的一些问题。二、实验原理集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。当外部接入不同的线性或非线性元器件组成输入和负反馈电路时，可以灵活地实现各种特定的函数关系。在线性应用方面，可组成比例、加法、减法、积分、微分、对数等模拟运算电路。理想运算放大器特性：在大多数情况下，将运放视为理想运放，就是将运放的各项技术指标理想化，满足下列条件的运算放大器称为理想运放：开环电压增益A ud=∞ 输入阻抗r i=∞ 输出阻抗r o=0 带宽f BW=∞ 失调与漂移均为零等。理想运放在线性应用时的两个重要特性：（1）输出电压U O与输入电压之间满足关系式 U O＝A ud（U+－U－）由于A ud=∞，而U O为有限值，因此，U+－U－≈0。即U+≈U－，称为“虚短”。

（2）由于r i =∞，故流进运放两个输入端的电流可视为零，即I IB ＝0，称为“虚断”。这说明运放对其前级吸取电流极小。上述两个特性是分析理想运放应用电路的基本原则，可简化运放电路的计算。基本运算电路 1) 反相比例运算电路电路如图5－1所示。对于理想运放，该电路的输出电压与输入电压之间的关系为为了减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R 2＝R 1 // R F 。图5－1 反相比例运算电路图5－2 反相加法运算电路 2) 反相加法电路电路如图5－2所示，输出电压与输入电压之间的关系为 )U R R U R R ( U i22 F i11F O +-= R 3＝R 1 / R 2 // R F 3) 同相比例运算电路图5－3(a)是同相比例运算电路，它的输出电压与输入电压之间的关系为 i 1 F O )U R R (1U + = R 2＝R 1 / R F 当R 1→∞时，U O ＝U i ，即得到如图5－3(b)所示的电压跟随器。图中R 2＝R F ， i 1 F O U R R U -=

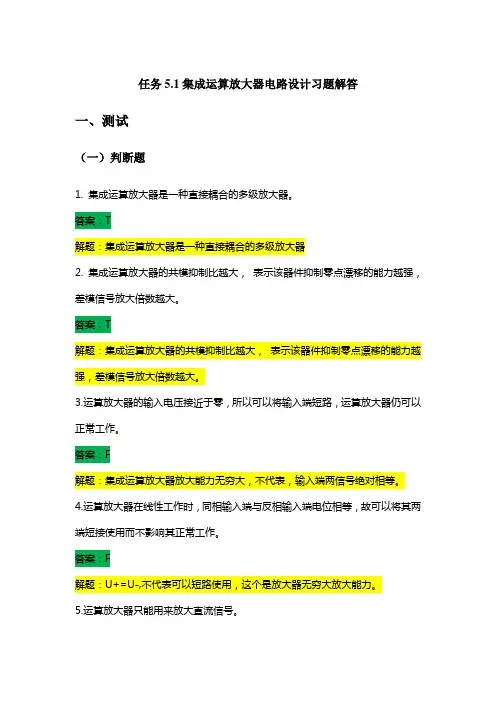

集成运算放大器练习题及答案

第十章练习题 1. 集成运算放大器是：答 ( ) (a) 直接耦合多级放大器 (b) 阻容耦合多级放大器 (c) 变压器耦合多级放大器 2. 集成运算放大器的共模抑制比越大，表示该组件：答 ( ) (a) 差模信号放大倍数越大； (b) 带负载能力越强； (c) 抑制零点漂移的能力越强 3. 电路如图10-1所示，R F2 引入的反馈为：答 ( ) (a) 串联电压负反馈 (b) 并联电压负反馈 (c) 串联电流负反馈 (d) 正反馈图10-1 4. 比例运算电路如图10-2所示，该电路的输出电阻为：答 ( ) (a) R F (b) R 1+R F (c) 零图10-2 5. 电路如图10-3所示，能够实现u u O i =- 运算关系的电路是：答 ( ) (a) 图1 (b) 图2 (c) 图3 图10-3 6. 电路如图10-4所示，则该电路为：答 ( )

(a)加法运算电路； (b)反相积分运算电路； (c) 同相比例运算电路图10-4 7. 电路如图10-5所示，该电路为：答 ( ) (a) 加法运算电路 (b) 减法运算电路 (c) 比例运算电路 O u i 1 u i2 图10-5 8. 电路如图10-6所示，该电路为：答 ( ) (a) 加法运算电路 (b) 减法运算电路 (c) 比例运算电路 u O u i 1u i2 图10-6 9. 电路如图10-7所示，该电路为：答 ( ) (a)比例运算电路 (b) 比例—积分运算电路 (c) 微分运算电路 O u 图10-7 10. 电路如图10-8所示，输入电压u I V =1，电阻R R 1210==k Ω，电位器R P 的阻值为20k Ω 。试求：(1) 当R P 滑动点滑动到A 点时，u O =? (2) 当R P 滑动点滑动到B 点时，u O =? (3) 当R P 滑动点滑动到C 点(R P 的中点)时 , u O =?

(完整版)集成运算放大器练习题

集成运算放大器测试题指导老师：高开丽班级：11机电姓名： _____________ 成绩：一、填空题（每空1分，共20分） 1、集成运放的核心电路是__________ 电压放大倍数、_________ 输入电阻和_______ 输出电阻的电路。（填“低”、“高”） 2、集成运由_____________ 、______________ 、________________ 、___________ 四个部分组成。 3、零漂的现象是指输入电压为零时，输出电压_________________ 零值，出现忽大忽小得现象。 4、集成运放的理想特性为：________________ 、______________ 、_________ 、_____________ 。 5、负反馈放大电路由__________________ 和__________________ 两部分组成。 6、电压并联负反馈使输入电阻__________ ，输出电阻___________ 。 7、理想运放的两个重要的结论是_______________ 和_____________ 。 &负反馈能使放大电路的放大倍数________________ ，使放大电路的通频带展宽，使输出信号波形的非线性失真减小，__________ 放大电路的输入、输出电阻。二、选择题（每题3分，共30分） 1、理想运放的两个重要结论是（） A 虚断VI+=VI-，虚短i l+=il- B 虚断VI+=VI-=O ，虚短i l+=il-=O C 虚断VI+=VI-=O ，虚短i I+=iI- D 虚断i I+=iI-=0 ，虚断VI+=VI- 2、对于运算关系为V0=10VI的运算放大电路是（） A反相输入电路B同相输入电路C电压跟随器D加法运算电路 3、电压跟随器，其输出电压为V0，则输入电压为（） A VI B - VI C 1 D -1 4、同相输入电路，R仁10K,Rf=100K ，输入电压VI为10mv，输出电压V0为（） A -100 mv B 100 mv C 10 mv D -10 mv

第9章集成运算放大器习题参考答案

第9章集成运算放大器习题参考答案 9.1 理想运算放大器有哪些特点？什么是“虚断”和“虚短”？解：开环电压放大倍数A u o →∞；差模输入电阻r id →∞；输出电阻r o →0; 共模抑制比K CMRR →∞。 -+≈u u 由于两个输入端间的电压为零，而又不是短路，故称为“虚短”; 0≈=-+i i 像这样，输入端相当于断路，而又不是断开，称为“虚断”。 9.2 电路如图9.2所示，求下列情况下，U O 和U i 的关系式。（1）S 1和S 3闭合，S 2断开时；（2）S 1和S 2闭合，S 3断开时。解：(1)这是反相比例运算电路，代入公式，得 i u u -=0 （2）根据叠加原理得i u u =0 。 9.3 如图9.2.2所示是用运算放大器测量电阻的原理电路，输出端接有满量程5V ，500mA 的电压表。当电压表指示2.5V 时，试计算被测电阻R x 的阻值。解：因为流过R x 和R 1的电流相等，即10V/ R 1=2.5 V/ R x ，所以计算得R x =500K Ω。 9.4 电路如图9.2.9所示，已知初始时刻电容两端的电压为零，C=1μF ，R =10K Ω。输入电压波形如图9.2所示。画出输出电压u o 的波形，并求出u o 从0V 变化到－5V 需要多少时间？

解：t RC t u 1000-=- =，波形如图： u o 从0V 变化到－5V 需要的时间为－100t=－5V ,则t=0.05S 。 9.5 在图9.2.1的反相比例运算电路中，设R 1=10K Ω，R f =500 K Ω。试求闭环电压放大倍数。若u i =10mV ，则u o 为多少？解：5105001 -=Ω Ω- =- =K K R R A f uf mV mV u 501050-=?-=。 9.6 在图9.2.3的同相比例运算电路中，设R 1=2K Ω，R f =10 K Ω。试求闭环电压放大倍数。若u i =10mV ，则u o 为多少？解：6210111 =Ω Ω+ =+ =K K R R A f uf ，mV mV u 601060=?= 。 9.7 在图9.3中，已知R f = 2R 1，u i = -2V 。试求输出电压u o 。解：前一级是电压跟随器电路，后一级是反相比例运算电路，所以V u R R u i f 41 0=- = 。 9.8 图9.4是利用两个运算放大器组成的较高输入电阻的差动放大电路。试求输出u o 与输入u i1 ，u i2的运算关系式。解：前一级是同相比例运算电路，后一级是差动运算电路，所以10111i u K u ??? ??+= 。 9.9 积分运算电路如图9.2.5所示，R 1=10K Ω，其输出与输入的关系为?-=t u u d 100 S o ，求 C ＝？。解：因为?- =t u RC u d 1S o ，所以1/RC=100,C=1μF 。

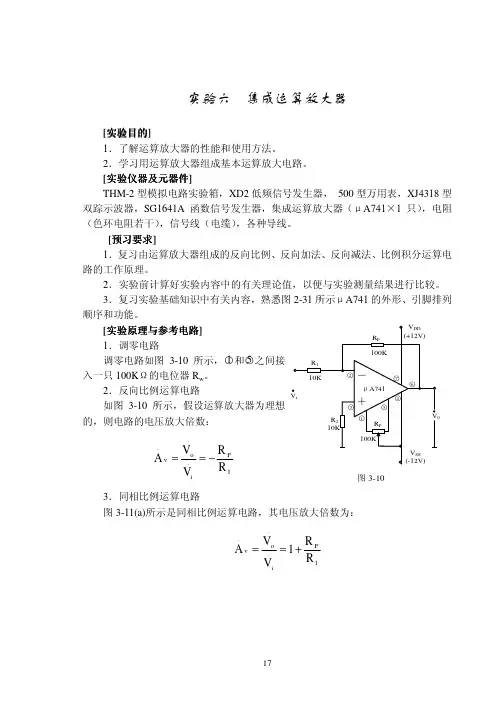

集成运算放大器的基本应用

实验名称集成运算放大器的基本应用一.实验目的 1.掌握集成运算放大器的正确使用方法。 2.掌握用集成运算放大器构成各种基本运算电路的方法。 3.学习正确使用示波器交流输入方式和直流输入方式观察波形的方法，重点掌握积分输入，输出波形的测量和描绘方法。二.实验元器件集成运算放大器 LM324 1片电位器 1k Ω 1只电阻 100k Ω 2只；10k Ω 3只；5.1k Ω 1只；9k Ω 1只电容 0.01μf 1只三、预习要求 1.复习由运算放大器组成的反相比例、反相加法、减法、比例积分运算电路的工作原理。 2.写出上述四种运算电路的vi 、vo 关系表达式。 3.实验前计算好实验内容中得有关理论值，以便与实验测量结果作比较。 4.自拟实验数据表格。四.实验原理及参考电路本实验采用LM324集成运算放大器和外接电阻、电容等构成基本运算电路。 1. 反向比例运算反向比例运算电路如图1所示，设组件LM324为理想器件，则 11 0υυR R f -=

R f 100k R 1 10k A 10k R L v o v 1 R 9k 图1 其输入电阻1R R if ≈，图中1//R R R f ='。由上式可知，改变电阻f R 和1R 的比值，就改变了运算放大器的闭环增益vf A 。在选择电路参数是应考虑： ○ 1根据增益，确定f R 与1R 的比值，因为 1 R R A f vf - = 所以，在具体确定f R 和1R 的比值时应考虑；若f R 太大，则1R 亦大，这样容易引起较大的失调温漂；若f R 太小，则1R 亦小，输入电阻if R 也小，可能满足不了高输入阻抗的要求，故一般取f R 为几十千欧至几百千欧。若对放大器输入电阻有要求，则可根据1R R i =先确定1R ，再求f R 。 ○ 2运算放大器同相输入端外接电阻R '是直流补偿电阻，可减小运算放大器偏执电流产生的不良影响，一般取1//R R R f ='，由于反向比例运算电路属于电压并联负反馈，其输入、输出阻抗均较低。本次试验中所选用电阻在电路图中已给出。 2. 反向比例加法运算反向比例加法运算电路如图2所示，当运算放大器开环增益足够大时，其输入端为“虚地”，11v 和12v 均可通过1R 、2R 转换成电流，实现代数相加，其输出电压 ??? ??+-=122111 v R R v R R v f f o 当R R R ==21时 ()1211v v R R v f o +- = 为保证运算精度，除尽量选用精度高的集成运算放大器外，还应精心挑选精度高、稳定性好的电阻。f R 与R 的取值范围可参照反比例运算电路的选取范围。同理，图中的21////R R R R f ='。

第4章集成运算放大电路课后习题及答案

第4章集成运算放大电路 —一填空题 1、集成运放内部电路通常包括四个基本组成部分，即____________ 、 ______________ 、 ____________ 和___________________ 。 2、为提高输入电阻，减小零点漂移，通用集成运放的输入级大多采用_______________________ 电路；为了减小输出电阻，输出级大多采用 _____________________ 电路。 3、在差分放大电路发射极接入长尾电阻或恒流三极管后，它的差模放大倍数A ud将，而共模放大倍数A uc将______ ，共模抑制比K CMR将_________ 。 4、差动放大电路的两个输入端的输入电压分别为“I8mV和U i2 10mV，则差模输入电压为__________ ，共模输入电压为 ___________ 。 5、差分放大电路中，常常利用有源负载代替发射极电阻R e,从而可以提高差分放大电路的______________________ 。 6、工作在线性区的理想运放，两个输入端的输入电流均为零，称为虚______ ;两个输入端的电位相等称为虚__________ ;若集成运放在反相输入情况下，同相端接地，反相端又称虚___________ ；即使理想运放器在非线性工作区，虚 _______ 结论也是成立的。 7、共模抑制比K CMR等于 _________________ 之比，电路的K CMR越大，表明电路___________ 越强。答案：1、输入级、中间级、输出级、偏置电路；2、差分放大电路、互补对称电路；3、不变、减小、增大；4、-18mV, 1mV ；5、共模抑制比；6、断、短、地、断；7、差模电压放大倍数与共模电压放大倍数，抑制温漂的能力。二选择题 1、集成运放电路采用直接耦合方式是因为_________ 。 A ?可获得很大的放大倍数 B.可使温漂小C.集成工艺难以制造大容量电容

第3章.集成运算放大器及其应用习题解答

第3章集成运算放大器及其应用习题解答 3.1 差动放大电路的工作原理是什么？解：最简单的差动放大电路由两个完全对称的单管放大电路拼接而成。由于电路的对称性，输出信号电压采用从两管集电极间提取的双端输出方式，对于无论什么原因引起的零点漂移，均能有效地抑制。在电路的两个输入端输入大小相等、极性相同的信号电压，由于电路的对称性，两管集电极电位的大小、方向变化相同，输出电压为零(双端输出)。说明差动放大电路对共模信号无放大作用。共模信号的电压放大倍数为零。在电路的两个输入端输入大小相等、极性相反的信号电压，由于电路的对称性，差动放大电路的输出电压为两管各自输出电压变化量的两倍。 3.2 集成运算放大器的基本组成有哪些？解：从电路的总体结构上看，集成运算放大器基本上都由输入级、中间放大级、输出级和偏置电路四个部分组成。 3.3 集成运算放大器的主要参数有哪些？解：1.开环差摸电压增益： 2.输入失调电压U io： 3.输入失调电流I io： 4.差摸输入电阻r id和输出电阻r o： 5.共模抑制比K CMR： 6.最大差模输入电压U idmax： 7.最大共模输入电压U icmax： 8.静态功耗P co： 9.最大输出电压U opp： 3.4 理想集成运算放大器的主要条件是什么？解：（1）开环差模电压增益A ud=∞；（2）共模抑制比K CMR=∞；（3）开环差模输入电阻r id=∞；（4）开环共模输入电阻r ic=∞；（5）开环输出电阻r o=0。 3.5 通用型集成运放一般由几部分电路组成，每一部分常采用哪种基本电路？通常对每

一部分性能的要求分别是什么？解：(1)输入级：一般采用具有恒流源的双输入端的差分放大电路，主要作用是减小放大电路的零点漂移、提高输入阻抗。 (2)中间放大级：一般采用多级放大电路，主要作用是放大电压，使整个集成运算放大器有足够高的电压放大倍数。 (3)输出级：一般采用射级输出器或互补对称电路，其目的是实现与负载的匹配，使电路有较大的输出功率和较强的带负载能力。 (4)偏置电路：是为上述各级电路提供稳定合适的偏置电流，稳定各级的静态工作点，一般由各种恒流源电路构成。 3.6 已知一个集成运放的开环差模增益A od为100dB，最大输出电压峰-峰值U opp＝±14V，分别计算差模输入电压u I（即u+－u－）为10μV、100μV、1mV、1V和－10μV、－100μV、－1mV、－1V时的输出电压u o。解：因为U＝A od u I，A od＝100dB即A od＝105，所以，当u I（即u+－u－）为10μV、100μV、－10μV、－100μV时 U＝A od u I分别为1V、10V、－1V、－10V。当u I（即u+－u－）为1mV、1V时，U＝A od u I为最大值14V。当u I（即u+－u－）为－1mV、－1V时，U＝A od u I为负最大值－14V。 3.7 电路如图3-32所示，具有理想的对称性。设各管β均相同。（1）说明电路中各晶体管的作用；（2）若输入差模电压为（u i1－u i2），则由此产生的差模电流为△i o，求解电路电流放大倍数A i的近似表达式。图3-32 习题3.7的图解：（1）T1和T2组成复合放大管，T3和T4也是组成复合放大管，具有放大差模信号和抑制共模信号的作用。T5和T6组成恒流源电路，具有恒流作用。

第一章集成运算放大器测试题

第一章集成运算放大器自测题一、填空题二、分析计算题 1、某运算放大器电路如图1所示，运算放大器为理想的，且电阻值R 为已知，设输入信号为s v 。试问：（1）当输入信号s v 仅接在端口A 处，端口B 接地，试求该放大器的电压增益 s o v v G = ，从A 点看进去的输入阻抗i R ，输出阻抗o R 分别为多少？（2）当输入信号s v 仅接在端口B 处，端口A 接地，试求该放大器的电压增益 s o v v G = ，从B 点看进去的输入阻抗i R ，输出阻抗o R 分别为多少？（3）当输入信号s v 跨接在端口A 、B 处时，且要求s v 信号A 端为正，B 端为负，

试求该放大器的电压增益s o v v G =，从A 、B 点看进去的输入阻抗i R ，输出阻抗o R 分别为多少？ R 20o v 2、在图2所示的运算放大器电路中，假设运算放大器试理想的，并且各电阻为已知值。（1）试写出输出函数的表达式（要求有过程）。（2）试求图中所示的输入阻抗i R 和输出阻抗o R 。 1 v 2 v o 3、米勒积分器电路如图3（a ）所示，且初始输入电压和输出电压均为0，时间常数为mS RC 1==τ 。若输入的波形如图3（b ）所示，试画出输出的波形（要求坐标对齐并标明数值）。 o v 图3 i v 4、图4所示的电路为浮动负载（两个连接端都没接地的负载提供电压），这在电源电路中有很好的应用性，假设运算放大器是理想的。（1）当节点A 输入峰峰值为1V 的正弦波i v 时，试画出节点B 、节点C 对地时

的电压波形，并画出o v 的波形。 (2)电压增益 i o v v 为多少？ C B 图4 i v 5、图5为实用的单电源供电的自举式同相交流电压放大器电路，假设运算放大器是理想的。已知Ω===K R R R 10431，Ω=K R 502，Ω=M R 15。 F C C C μ10321===，V V CC 15+=。问： (1)放大器的各信号端口的直流电位为多少？电容321C C C 、、的作用是什么？ (2)交流放大倍数 i o v v 为多少，输入阻抗 i R 为多大？ o 6、在图6所示的电路中，比较器的输出电压的最大值为V 10±。试画出个电路的电压传输特性曲线。 1 o v 图6 2 o v (a) (c) v 2(b) v 33 o i v

集成运算放大器练习试题和答案解析

第十章练习题 1. 集成运算放大器是：答( ) (a) 直接耦合多级放大器 (b) 阻容耦合多级放大器 (c) 变压器耦合多级放大器 2. 集成运算放大器的共模抑制比越大，表示该组件：答( ) (a) 差模信号放大倍数越大； (b) 带负载能力越强； (c) 抑制零点漂移的能力越强 3. 电路如图10-1 所示，R F2 引入的反馈为：答( ) (a) 串联电压负反馈(b) 并联电压负反馈 (c) 串联电流负反馈(d) 正反馈 R F1 u i R1 - ∞ -∞ ＋＋＋＋ u O R 2 R F2 R 3 图10-1 4. 比例运算电路如图10-2 所示，该电路的输出电阻为：答( ) (a) R F (b) R1+R F (c) 零 R F R1- ∞ u i＋＋u O 图10-2 5. 电路如图10-3 所示，能够实现u u O i 运算关系的电路是：答( ) (a) 图1 (b) 图2 (c) 图3 专业知识整理分享

图10-3 5. 电路如图10-4 所示，则该电路为：答( ) (a) 加法运算电路；(b) 反相积分运算电路；(c) 同相比例运算电路 R F R1- ∞ ＋ u i R 2 ＋图10-4 6. 电路如图10-5 所示，该电路为：答( ) (a) 加法运算电路(b) 减法运算电路(c) 比例运算电路 R R - ∞ u O u i1 R ＋＋ u i2 R 图10-5 7. 电路如图10-6 所示，该电路为：答( ) (a) 加法运算电路(b) 减法运算电路(c) 比例运算电路 R u i1 u i2 R R - ∞ ＋＋u O R 图10-6 8. 电路如图10-7 所示，该电路为：答( ) (a) 比例运算电路(b) 比例—积分运算电路(c) 微分运算电路专业知识整理分享

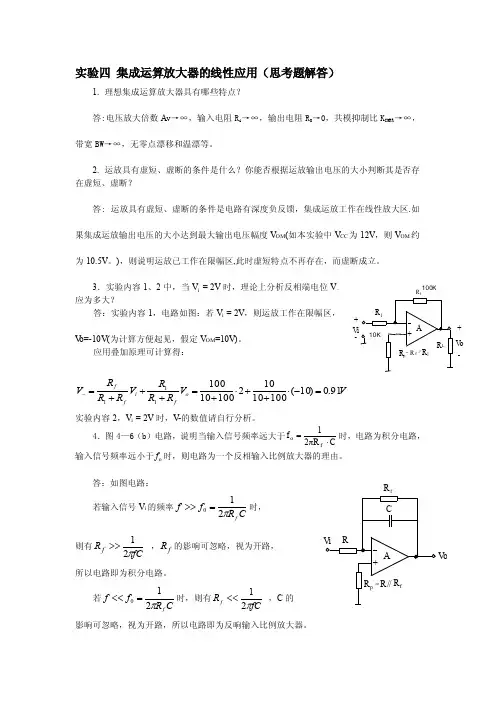

集成运放组成的基本运算电路实验报告

实验报告课程名称：电路与电子技术实验指导老师：成绩：实验名称：集成运放组成的基本运算电路实验实验类型：同组学生：一、实验目的和要求（必填）二、实验容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求 1.研究集成运放组成的比例、加法和积分等基本运算电路的功能； 2.掌握集成运算放大电路的三种输入方式。 3.了解集成运算放大器在实际应用时应考虑的一些问题； 4.理解在放大电路中引入负反馈的方法和负反馈对放大电路各项性能指标的影响； 5.学会用集成运算放大器实现波形变换二、实验容和原理 1.实现两个信号的反相加法运算 2.输入正弦波，示波器观察输入和输出波形，毫伏表测量有效值 3.实现单一信号同相比例运算(选做) 4.输入正弦波，示波器观察输入和输出波形，毫伏表测量有效值，测量闭环传输特性：Vo = f (Vs) 5.实现两个信号的减法(差分)运算 6.输入正弦波，示波器观察输入和输出波形，毫伏表测量有效值 7.实现积分运算(选做) 8.设置输出初态电压等于零；输入接固定直流电压，断开K2，进入积分；用示波器观察输出变化(如何设轴,Y轴和触发方式) 9.波形转换—方波转换成三角波 10.设：Tp为方波半个周期时间；τ=R2C 11.在T p<<τ、T p ≈τ、T p>>τ三种情况下加入方波信号，用示波器观察输出和输入波形，记录线性三、主要仪器设备 1.集成运算电路实验板；通用运算放大器μA741、电阻电容等元器件； 2.MS8200G型数字多用表；XJ4318型双踪示波器；XJ1631数字函数信号发生器；DF2172B型交流电压表；型可调式直流稳压稳流电源。

集成运放大器的基础知识

课题集成运放大器的基础知识所属章节第三章：集成运算放大器教学目的1、了解集成运放的组成的符号 2、掌握理想运放的两个重要结论教学重点1、运算放大器的组成 2、运算放大器的电路符号 3、运算放大器的主要参数 4、理想运算放大器教学方法讲授法、多媒体课件教学课题引入集成运算放大器最早应用于模拟计算机中，如完成加法、减法等数学运算。而今主要有来完成信号的产生、转换、处理等，集成运算放大器已得到广泛应用。授课内容一、集成运算放大器的组成及符号集成运算放大器实质上是一种双端输入、单端输出，具有高增益，高输入阻抗、低输出阻抗的多极直接耦合放大电路。 1、电路组成集成运放内部组成框图如图所示。 ①输入级输入级又称前置级，它往往是一个双端输入的高性能差分放大电路。一般要求其输入电阻高，差模放大倍数大，抑制共模信号的能力强，静态电流小。 ②中间级中间级是整个放大电路的主要放大电路。其作用是使集成运放具有较强的放大能力，多采用共射（或共源）放大电路。而且为了提高电压放大倍数，经常采用复合管做放大管，以恒流源作集电极负载。其电压放大倍数可达千倍以上。 ③输出级输出级具有输出电压线性范围宽，输出电阻小（即带负载能力强），非线性失真小等优点。多采用互补对称发射极输出电路。 ④偏置电路偏置电路用于设置集成运放各级放大电路的静态工作点。与分授课内容立元件不同，集成运放多采用电流源电路为各级提供合适的集电

极（或发射极、漏极）静态工作电流，从而确定了合适的静态工作点。 2、电路符号旧标准新标准二、集成运放的主要参数 1、开环差模电压放大倍数Avd 在集成运放无外加反馈时的直流差模放大倍数称为开环差模电压放大倍数。 2、共模抑制比K CMR 共模抑制比等于差模放大倍数与共模放大倍数之比的绝对值， 3、差模输入电阻R id 集成运放在输入差模信号时的输入电阻。 4、输出电阻Ro 集成运放开环状态下的输出电阻。 5、输入失调电压v IO 理想集成运放，当输入为零时，输出也为零。但实际集成运放的差分输入级不易做到完全对称，在输入为零时，输出电压可能不为零。为使其输出为零，人为的在输入端加一补偿电压，称此补偿电压为输入失调电压，用v IO表示。 6、输入失调电流I IO 集成运放在常温下，当输出电压为零时，两输入端的静态电流之差，称为输入失调电流，用I IO表示，三、理想集成运算放大器理想运算放大器的条件： 1、开环差模增益（放大倍数）A vd=∞； 2、差模输入电阻R id =∞； 3、输出电阻Ro=0； 4、共模抑制比K CMR=∞；两条重要结论： ①理想集成运放两输入端的净输入电压等于零。即 v i =v N -v P =0 v N =v P，通常称为“虚短”。 ②理想集成运放的两输入端电流均为零。即 i N -i P =0,通常称为“虚断” 。课堂练习1、集成运放电路是一种高增益的放大器，它的内部电

集成运算放大器习题参考答案

第8章集成运算放大器习题参考答案一、填空题： 1. 理想运放同相输入端和反相输入端的“虚短”指的是同相输入端与反相输入端两点电位相等，在没有短接的情况下出现相当于短接时的现象。 2. 将放大器输出信号的全部或部分通过某种方式回送到输入端，这部分信号叫做反馈信号。使放大器净输入信号减小，放大倍数也减小的反馈，称为负反馈；使放大器净输入信号增加，放大倍数也增加的反馈，称为正反馈。放大电路中常用的负反馈类型有并联电压负反馈、串联电压负反馈、并联电流负反馈和串联电流负反馈。 3. 若要集成运放工作在线性区，则必须在电路中引入负反馈；若要集成运放工作在非线性区，则必须在电路中引入开环或者正反馈。集成运放工作在线性区的特点是输入电流等于零和输出电阻等于零；工作在非线性区的特点：一是输出电压只具有高电平、低电平两种稳定状态和净输入电流等于零；在运算放大器电路中，集成运放工作在线性区，电压比较器集成运放工作在非线性区。 4. 集成运放有两个输入端，称为同相输入端和反相输入端，相应有同相输入、反相输入和双端输入三种输入方式。 5. 放大电路为稳定静态工作点，应该引入直流负反馈；为提高电路的输入电阻，应该引入串联负反馈；为了稳定输出电压，应该引入电压负反馈。 6. 理想运算放大器工作在线性区时有两个重要特点：一是差模输入电压相同，称为“虚短”；二是输入电流为零，称为“虚断”。二、判断题： 1. 放大电路一般采用的反馈形式为负反馈。（对） 5. 电压比较器的输出电压只有两种数值。（对） 6. 集成运放未接反馈电路时的电压放大倍数称为开环电压放大倍数。（对） 7. “虚短”就是两点并不真正短接，但具有相等的电位。（对） 8. “虚地”是指该点与接地点等电位。（对）三、选择题：（每小题2分，共16分） 1. 理想运算放大器的开环放大倍数A U0为（A），输入电阻为（A），输出电阻为（B）。 A、∞； B、0； C、不定。 2. 集成运算放大器能处理（C）。 A、直流信号； B、交流信号； C、交流信号和直流信号。 3. 为使电路输入电阻高、输出电阻低，应引入（A）。 A、电压串联负反馈； B、电压并联负反馈； C、电流串联负反馈； D电流并联负反馈。 4. 在由运放组成的电路中，运放工作在非线性状态的电路是（D）。 A、反相放大器； B、差值放大器； C、有源滤波器； D、电压比较器。

[整理]《模拟电子技术基础》第三版习题解答第4章集成运算放大电路题解.

第四章集成运算放大电路自测题一、选择合适答案填入空内。（1）集成运放电路采用直接耦合方式是因为。 A ．可获得很大的放大倍数 B . 可使温漂小 C ．集成工艺难于制造大容量电容（2）通用型集成运放适用于放大。 A ．高频信号 B . 低频信号 C . 任何频率信号（3）集成运放制造工艺使得同类半导体管的。 A . 指标参数准确 B . 参数不受温度影响 C ．参数一致性好（4）集成运放的输入级采用差分放大电路是因为可以。 A ．减小温漂 B . 增大放大倍数 C . 提高输入电阻（5）为增大电压放大倍数，集成运放的中间级多采用。 A ．共射放大电路 B . 共集放大电路 C ．共基放大电路解：（1）C （2）B （3）C （4）A （5）A 二、判断下列说法是否正确，用“√”或“×”表示判断结果填入括号内。（1）运放的输入失调电压U I O 是两输入端电位之差。( ) （2）运放的输入失调电流I I O 是两端电流之差。( ) （3）运放的共模抑制比c d CMR A A K ( ) （4）有源负载可以增大放大电路的输出电流。( ) （5）在输入信号作用时，偏置电路改变了各放大管的动态电流。( ) 解：（1）× （2）√ （3）√ （4）√ （5）×

三、电路如图T4.3所示，已知β1=β2=β3=100。各管的 U B E 均为0.7V ，试求I C 2的值。图T4.3 解：分析估算如下： 100BE1 BE2CC =--= R U U V I R μ A β C C B1C0B2C0E1 E2C C1C0I I I I I I I I I I I I R + =+=+==== 1001C =≈?+=R R I I I β β μ A 四、电路如图T4.4所示。图T4.4

实验--集成运算放大器的基本应用

实验集成运算放大器的基本应用（Ⅱ）——有源滤波器一、实验目的 1、熟悉用运放、电阻和电容组成有源低通滤波、高通滤波和带通、带阻滤波器。 2、学会测量有源滤波器的幅频特性。二、实验原理（a）低通（b）高通 (c) 带通（d）带阻图9－1 四种滤波电路的幅频特性示意图由RC元件与运算放大器组成的滤波器称为RC有源滤波器，其功能是让一定频率范围内的信号通过，抑制或急剧衰减此频率范围以外的信号。可用在信息处理、数据传输、抑制干扰等方面，但因受运算放大器频带限制，这类滤波器主要用于低频范围。根据对频率范围的选择不同，可分为低通(LPF)、高通(HPF)、带通(BPF)与带阻(BEF)等四种滤波器，它们的幅频特性如图9－1所示。

具有理想幅频特性的滤波器是很难实现的，只能用实际的幅频特性去逼近理想的。一般来说，滤波器的幅频特性越好，其相频特性越差，反之亦然。滤波器的阶数越高,幅频特性衰减的速率越快，但RC 网络的节数越多，元件参数计算越繁琐，电路调试越困难。任何高阶滤波器均可以用较低的二阶RC 有滤波器级联实现。 1、低通滤波器（LPF ）低通滤波器是用来通过低频信号衰减或抑制高频信号。如图9－2（a ）所示，为典型的二阶有源低通滤波器。它由两级RC 滤波环节与同相比例运算电路组成，其中第一级电容C 接至输出端，引入适量的正反馈，以改善幅频特性。图9－2（b ）为二阶低通滤波器幅频特性曲线。 (a)电路图 (b)频率特性图9－2 二阶低通滤波器电路性能参数 1 f uP R R 1A += 二阶低通滤波器的通带增益 RC 2π1f O = 截止频率，它是二阶低通滤波器通带与阻带的界限频率。 uP A 31Q -= 品质因数，它的大小影响低通滤波器在截止频率处幅频特性的形状。

集成运算放大器简易测试仪

集成运算放大器简易测试仪集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-

一、设计任务及要求设计并制作一中集成运算放大器简易测试仪。 1.测试仪能用于判断集成运放放大功能的好坏； 2.适应于单电源和双电源型运算放大器的测试； 3.设计信号产生电路，用于判断运算放大器好坏的输入； 4.设计毫伏表电路，用于测量运算放大器输出； 5.设计本仪器所需的直流稳压电源，要求有±15V两路电压输出，每路输出电流大于50mA,并具有过电流保护功能。二、设计方案 1.设计思路设计测试集成运放的好坏，本实验的思路是将该被测的集成运放接成电压跟随器，在输入端接入标准的正弦信号，输出端使用示波器观测，若放大倍数为1，则表示运放正常，否则，损坏。利用这一直观的方法，可方便地判断运放的好坏。为实现这一目的，设计电路中还应含有正弦信号产生电路，而且还需要设计毫伏表电路用以对被测运放输出信号的电压值进行测量。故该实验包括四部分：正弦波振荡电路，集成运放检测电路（即电压跟随器），毫伏表电路，直流稳压电源。电路的整体原理图如下图1：集成运放检测电 2.单元电路设计

（1）正弦波发生电路 RC 串并联选频网络如图2所示，电路中还有一负反馈电路，它由R1和R2组成，这样就由RC 串联支路，RC 并联支路，R1和R2支路分别构成了电桥的四个桥臂，因此该电路也被称为文氏电桥震荡电路。该电路具有选频特性，若在网络的两端加上正弦交流信号U ，则在网络中而可输出电压为U1,则该网络的传输系数U U1F =,根据RC 串并联阻抗的特点可得 jwC 1R//jwC 1R jwC 1R// F ++==)wRC 1-wRC j 31（+ 当RC 1w =时F=31为最大值。RC 选频网络的特点是适用于低频信号，一般用于频率从固定而且稳定性要求不高的电路里。图2 （2）集成运放检测电路本实验采用电压跟随电路，将集成运放接成电压跟随器，如下图3.根据示波器的信号比较，判断集成运放的好坏。图3 （3）直流稳压电源 1）整流电路完成整流任务。将交流电变成直流电，主要靠二极管的单向导电性，因此二极管是构成整流电路的基本元件。 2）滤波电路滤波电路主要用于滤去整流输出电压中的波形，中心原件为电容，电容愈大，负载电阻愈大，时间常数τ=RC 越大，滤波后输出电压越平滑，其平均值就越大。 3）稳压电路

集成运算放大器基础知识概论

集成运算放大器基础知识目前广泛应用的电压型集成运算放大器是一种高放大倍数的直接耦合放大器。在该集成电路的输入与输出之间接入不同的反馈网络，可实现不同用途的电路，例如利用集成运算放大器可非常方便的完成信号放大、信号运算（加、减、乘、除、对数、反对数、平方、开方等）、信号的处理（滤波、调制）以及波形的产生和变换。集成运算放大器的种类非常多，可适用于不同的场合。 3.2.1 集成运算放大器的分类按照集成运算放大器的参数来分，集成运算放大器可分为如下几类。 1．通用型运算放大器通用型运算放大器就是以通用为目的而设计的。这类器件的主要特点是价格低廉、产品量大面广，其性能指标能适合于一般性使用。例μA741（单运放）、LM358（双运放）、LM324（四运放）及以场效应管为输入级的LF356都属于此种。它们是目前应用最为广泛的集成运算放大器。 2．高阻型运算放大器这类集成运算放大器的特点是差模输入阻抗非常高，输入偏置电流非常小，一般r id＞（109~1012）Ω，I IB为几皮安到几十皮安。实现这些指标的主要措施是利用场效应管高输入阻抗的特点，用场效应管组成运算放大器的差分输入级。用FET作输入级，不仅输入阻抗高，输入偏置电流低，而且具有高速、宽带和低噪声等优点，但输入失调电压较大。常见的集成器件有LF356、LF355、LF347（四运放）及更高输入阻抗的CA3130、CA3140等。 3．低温漂型运算放大器在精密仪器、弱信号检测等自动控制仪表中，总是希望运算放大器的失调电压要小且不随温度的变化而变化。低温漂型运算放大器就是为此而设计的。目前常用的高精度、低温漂运算放大器有OP-07、OP-27、AD508及由MOSFET组成的斩波稳零型低漂移器件ICL7650等。 4．高速型运算放大器在快速A/D和D/A转换器、视频放大器中，要求集成运算放大器的转换速率S R一定要高，单位增益带宽BW G一定要足够大，像通用型集成运放是不能适合于高速应用的场合的。高速型运算放大器主要特点是具有高的转换速率和宽的频率响应。常见的运放有LM318、μA715等，其S R=50~70V/μs，BW G＞20MHz。 5．低功耗型运算放大器由于电子电路集成化的最大优点是能使复杂电路小型轻便，所以随着便携式仪器应用范围的扩大，必须使用低电源电压供电、低功率消耗的运算放大器相适用。常用的运算放大器有TL-022C、TL-060C等，其工作电压为±2V~±18V，
