2.电路如图所示，已知R
＝0.4Ω，则电流表的读数I＝ A，电源的电动势E＝
该题得分：0 正确答案：1.351693851944793 ; 4.140677540777917 ; 3.已知一台220kV强油风冷三相变压器高压侧的额定电流Ie=
运行中，当高压侧流过350A电流时，变压器过负荷A=
该题得分：0 正确答案：118125.86507619743 ; 0.12903225806451613 ;
1.导线通如图方向的电流，放在通电线圈形成的磁场中，受到向下的磁场力作用，图中标
2.图中的磁铁N极S极和通电导体在磁场中受力方向已知，标出的导体中的电流方向是否正确。（ ）
A.
B.
C.
D.
该题得分：0 正确答案：C
4.同期合闸回路示意图是（ ）
A.
C.
D.
该题得分：0 正确答案：B
电流的方向规定为电子的运动方向。（ ） 答案：× 电阻元件的伏安关系是一条通过原点的直线。（ ） 答案：× 基尔霍夫定律适用于任何电路。（ ） 答案：√ 大小随时间改变的电流称为直流电流。（ ） 答案：× 在直流电路中电容相当于开路。（ ）。 答案：√ 沿电压的方向上电位是逐渐减小的。（ ） 答案：√ 电荷之间存在作用力，同性电荷互相排斥，异性电荷互相吸引。（ ） 答案：√ 绝缘体不可能导电。（ ） 答案：× 同频正弦量的相位差就是它们的初相之差。（ ） 答案：√ RLC 串联电路中，当C ω＞1/L ω时电路成容性。（ ） 答案：× 对称三相电路在任一瞬间三个负载的功率之和都为零。（ ） 答案：× 在零初始条件下，刚一接通电源瞬间，电感元件相当于短路。（ ） 答案：× 当三相对称负载三角形连接时，线电流等于相电流。（ ） 答案：× RL 串联的正弦交流电路中，R L I I I +=总。（ ） 答案：× 电阻与导线长度L 成正比，与导线横截面积成反比。（ ） 答案：√ 电阻率也称电阻系数，它指某种导体作成长1m ，横截面积1mm 2 的导体，在温度20℃时的电阻值。（ ） 答案：√ 电阻率用“ρ”表示，是一常数，反映了导体导电性的好坏，电阻率大，说明导电性能差，电阻率小，说明导电性好。（ ） 答案：√ 导电材料的电阻不仅和材料、尺寸有关，而且还会受到外界环境的影响，金属导体的电阻值随温度升高而增大，非金属导体电阻值却随温度的上升而减少。（ ） 答案：√ 为了计算导电材料在不同温度下的电阻值，我们把温度每升高1℃时，导体电阻值的增加与原来电阻值的比值叫做导体电阻的温度系数，用“α”表示。（ ）
变电站值班员试题库（高级工） 一、填空题 1.在一经合闸即可送电到工作地点隔离开关的操作把手上，应悬挂“禁止合闸，有人工作！”或(“禁 止合闸，线路有人工作！”)的标示牌。 2.用绝缘棒拉合隔离开关、高压熔断器或经传动机构拉合（断路器）和隔离开关，均应带绝缘手套。 3.整流就是把(大小和方向）都随时间变化交流电换成直流电。 4.电力系统中性点不接地或经消弧线圈接地称为（小电流接地系统）。 5.小电流接地系统发生金属性接地时，中性点电位升高为相电压，非接地相电压升高为（线电压）。 6.油浸风冷变压器油温一般不应超过（85℃）。 7.SF6气体在电弧和电晕的作用下要发生分解反应产生（低氟化合物），这些化合物为剧毒气体。 8.当全所停电时，应先拉开（电容器）开关，后拉开各出线开关，送电时相反。 9.为保证人身安全，防止触电事故而进行的接地称为（保护接地）。 10.巡回检查运行中的变压器，油位一般在油位计的（1/4～3/4）之间。 11.（预告信号）装置和事故信号装置共同组成了中央信号装置。 12.对于严重漏油的断路器不允许切断（负荷电流）。 13.电流互感器二次侧不允许开路，电压互感器二次侧不允许（短路）。 14.当电压互感器高压熔断器连续熔断2～3次时应（立即停用）。 15.不同变比的两台变压器并列运行时将会出现（环流）。 16.在中性点非直接接地系统中，出现单相接地故障时，在开口三角形接线的开口处出现（零序电压）。 17.变压器瓦斯保护动作后，应区分是重瓦斯还是轻瓦斯，然后观察表计，并对变压器油枕中的油色及 （油位）进行检查。 18.线路正常运行时，重合闸装置应投入，在值班人员利用控制开关手动跳闸时，重合闸（不应）动作。 19.一台型号为SF9—10000/66的变压器；其型号意义为：S表示三相；F表示风冷式；9表示设计序号； 10000表示额定容量；66表示（高压侧额定电压）。 20.断路器拒合的原因主要有两个方面：一是（电气）故障；二是机械故障。 21.6300kVA以上主变保护有：瓦斯、差动、过流、（过负荷）等。 22.变电站用具备的五种规程包括：电力安全工作规程、（现场运行规程）、开关检修工艺规程、继电保 护和自动装置规程、电力设备预防性试验规程。 23.电力网损耗电量占供电量的百分比称为（网损）。 24.变电所自动化的遥控具有远程集控所计算机控制、（当地后台计算机控制）和设备就地控制三级控 制方式。 25.变电所运行人员的三能是：能（分析运行状况）、能及时发现故障和排查故障、能掌握一般维修技 能。 26.电气设备起火时，不能用水和（泡沫）灭火器灭火。 27.绝缘子的电气故障有（击穿）和闪络两种。 28.在较短的时间内引起颤动危及生命的最小电流称为（致命电流）。 29.倒闸操作必须两人进行，其中较熟悉设备的一人作（监护人）。

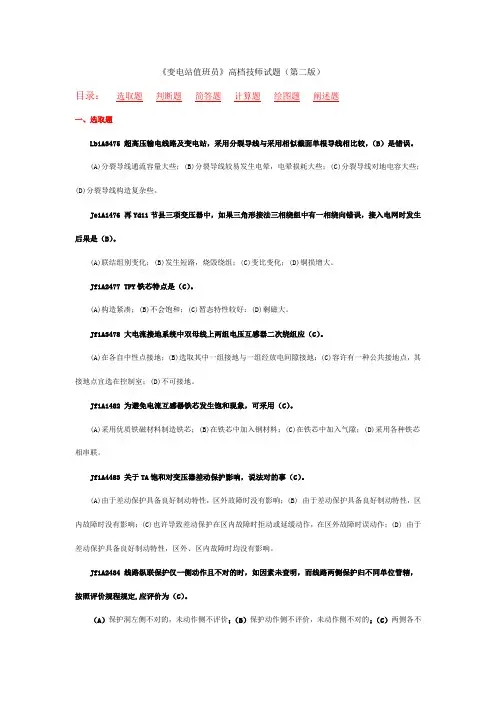

《变电站值班员》高级技师试题（第二版） 一、选择题 Lb1A3475 超高压输电线路及变电站，采用分裂导线与采用相同截面的单根导线相比较，（B）是错误的。 (A)分裂导线通流容量大些；(B)分裂导线较易发生电晕，电晕损耗大些；(C)分裂导线对地电容大些； (D)分裂导线结构复杂些。 Je1A1476 再Yd11节县的三项变压器中，如果三角形接法的三相绕组中有一相绕向错误，接入电网时发生的后果是（B）。 (A)联结组别改变；(B)发生短路，烧毁绕组；(C)变比改变；(D)铜损增大。 Jf1A2477 TPY铁芯的特点是（C）。 (A)结构紧凑；(B)不会饱和；(C)暂态特性较好；(D)剩磁大。 Jf1A3478 大电流接地系统中双母线上两组电压互感器二次绕组应（C）。 (A)在各自的中性点接地；(B)选择其中一组接地与一组经放电间隙接地；(C)允许有一个公共接地点，其接地点宜选在控制室；(D)不可接地。 Jf1A1482 为避免电流互感器铁芯发生饱和现象，可采用（C）。 (A)采用优质的铁磁材料制造铁芯；(B)在铁芯中加入钢材料；(C)在铁芯中加入气隙；(D)采用多个铁芯相串联。 Jf1A4483 关于TA饱和对变压器差动保护的影响，说法正确的事（C）。 (A)由于差动保护具有良好的制动特性，区外故障时没有影响；(B) 由于差动保护具有良好的制动特性，区内故障时没有影响；(C)可能造成差动保护在区内故障时拒动或延缓动作，在区外故障时误动作；(D) 由于差动保护具有良好的制动特性，区外、区内故障时均没有影响。 Jf1A2484 线路纵联保护仅一侧动作且不正确时，如原因未查明，而线路两侧保护归不同单位管辖，按照评价规程规定,应评价为（C）。 （A）保护洞左侧不正确，未动作侧不评价；（B）保护动作侧不评价，未动作侧不正确；（C）两侧各不正确一次；（D）两侧均不评价。 Jf1A3485 以下措施中，（D）可以抑制潜供电流，提高线路单相重合闸的成功率。 （A）变电站母线装设并联电容器；（B）线路装设串联电容器；（C）变电站母线装设低抗；（D）线路装设高抗并带中性点小电抗。 Je1A2486 某线路装有两套纵连保护和一套后备保护，按照原部颁反措要点的要求，其后备保护的直流回路（C）。 （A）必须有专用的直流熔断器供电；（B）应在两套纵连保护所用的直流熔断器中选用负荷较轻的供电；（C）即可由另一组专用支流熔断器供电，也可适当分配到两套纵联保护所用的直流供电回路中；（D）必须由第一套保护直流熔断器供电。 Je1A3487 微机保护为提高抗干扰能力，一次设备场所至保护屏控制电缆的屏蔽层接地方式为（C）。 （A）开关站接地，保护屏不接地；（B）开关站不接地，保护屏接地；（C）两侧接地；（D）两侧不接地。 Jf1A1488 系统震荡与短路同时发生，高频保护（C）。 （A）一定误动；（B）一定拒动；（C）正确动作；（D）可能误动。 Jf1A2489 中间继电器是重要的辅助继电器，它的主要作用时（C）。 （A）提供足够数量的触点，以便在不同时刻控制不同的电路；（B）缩短不必要的延时，以满足保护和自动装置的要求；（C）增大节点容量，以便断通较大电流的回路；（D）使继电保护装置变得比较复杂。 Jf1A4490 Yd11组别变压器配备微机型差动保护，两侧TA回路均采用星形接线，Y、d侧两次电流分别为I ABC、I abc，软件中A相差动元件采用（C），经接线系数、变比折算后计算差流。 （A）I A与I a；（B）I A与I b；（C）I A-I C与I a；（D）I A-I B与I C。 Jf1A3491 高频通道组成元件中，阻止高频信号外流的元件是（A）。
$TEXT$BEGIN$ b 变电站接地网的接地电阻大小与（C 、站内设备数量 ）无关。 b 变压器按中性点绝缘水平分类时，中性点绝缘水平与端部绝缘水平相同叫（A 、全绝缘 ）。 b 变压器差动保护范围为（C 、变压器两侧电流互感器之间设备 ）。 b 变压器的温升是指（C 、变压器上层油温与变压器周围环境的温度之差 ）。 b 变压器新投运行前，应做（A 、5 ）次冲击合闸试验。 b 变压器差动保护投入前要（B 、带负荷 ）测相量、差电压。 b 变压器瓦斯保护动作原因是由于变压器（A 、内部故障 ）。 c 操作票应根据值班调度员或（C 、值班长 ）下达的操作计划和操作综合命令填写。 c 操作转换开关规范用语是（D 、切至 ）。 c 操作票中使用图章共（ C 、6 ）种。 c 操作断路器时，操作中操作人要检查（C 、灯光、表计 ）是否正确。 c 操作票每页修改不得超过（B 、3 ）个字。 c 纯电感在电路中是（ B 、不耗能 ）元件。 c 测量电流互感器极性的目的是（B 、保护外部接线正确 ）。 c 产生过渡过程的外因是（D 、换路 ）。 d 单电源线路速断保护范围是（B 、线路的20％～50％ ）。 d 断路器连接瓷套法兰所用的橡皮垫压缩量不宜超过其厚度的（ B 、1/3 ）。 d 断路器连接水平传动杆时，轴销应（C 、水平插入 ）。 d 电流互感器的不完全星形联结，在运行中（A 不能反应所有的接地故障 ）。 d 电压互感器二次熔断器熔断时间应（D 、小于保护动作时间 ）。 d 电力系统发生短路时，通常还发生电压（B 、下降 ）。 d 电压互感器的下列接线方式中，不能测量相电压的是（A 、Yy ）。 d 电磁机构开关在合闸时，必须监视（B 、直流电流表 ）变化。 d 当一条母线停电时相位比较式母差保护应该（B 、非选 ）。 d 当瓦斯保护本身故障时，值班人员应（A 、将跳闸连接片打开 ），防止保护误动作。 d 当单相接地电流大于4000A 时，规程规定接地装置接地电阻在一年内（D 、任意季节 ）均不超过0.5Ω。 d 对异步电动机启动的主要要求是（A 、启动电流倍数小，启动转矩倍数大 ）。 d 对于密封圈等橡胶制品，可用（ C 、酒精 ）清洗。 d 短路电流的冲击值主要用来检验电器设备的（C 、动稳定 ）。 d 断路器大修后应进行（ B 、特巡 ）。 d 断路器缓冲器的作用是（C 、缓冲分合闸冲击力 ）。 d 断路器的跳闸辅助触点应在（B 、合闸过程中，动静触头接触前 ）接通。 f 防误装置万能解锁钥匙使用时必须经（D 、当值值班长 ）、变电站专责工程师或所长批准，并做好记录。 f 发生两相短路时，短路电流中含有（C 、正序和负序 ）分量。 f 发预告信号时光字牌内两只灯是（B 、并联 ）。 h 互感器的呼吸孔的塞子有垫片时，带电前（A 、应将其取下 ）。 h 互感电动势的大小和方向，用（B 、法拉第电磁感应定律 ）分析。 g 感应调压器定子、转子之间（C 、即有磁联系，又有电联系 ）。 g 隔离开关（B 、没有 ）灭弧能力。 g 关系式IR E U ab +-=满足下图所示电路的（图（b ））。
变电站值班员考试 一、选择题（1-5题，每题1分；6-45题，每题1.5分） 1.实习人员和临时参加劳动的人员（干部、临时工等），必须经过（）教育后，方可下现场随同参加指定的工作，但不得单独工作。 A.专业知识 B.安全知识 C.基础知识 D.理论知识 2. 主变压器油温表测量的温度是指( )。 A.绕组温度 B.铁芯温度 C.上层油的平均温度 3. 测量交流电流表和电压表测量值是指的( )。 A.最大值 B.平均值 C.有效值 4.在电容器组上或进入其围栏内工作时，应将 ( )，方可进行。 A. 电容器组多次放电后 B. 电容器逐个多次放电并接地后 C. 电容器柜放电并接地后 5. 若断路器控制开关在合闸位置，当发生断路器事故跳闸时，则应( )。 A.红灯闪光 B.绿灯闪光 C.白灯闪光 6.对外单位派来支援的电气工作人员，工作前应（）。 A.介绍现场电气设备结线情况和有关安全措施 B.介绍检修设备的位置、名称和编号 C.介绍设备检修质量标准和要求 D.介绍工作负责人和工作人员 7. 高压断路器额定开断电流是指断路器的( )。 A.最大负荷电流 B.故障点三相短路最大瞬时电流值 C.故障点三相短路电流最大有效值 8. 在陵水站主变压器35KV中性点装设消弧线圈的目的是( )。 A.提高电网电压水平 B.限制变压器故障电流 C.补尝电网接地时的电容电流 9. 低周减载装置是按( )。
A.电网电压的高低来决定分级减载的 B.用户的重要程度来决定分级减载的 C.负荷电流的大小来决定分级减载的 10.电气操作是指将电气设备状态进行转换，一次系统运行方式变更，（）调整、装置的启停用。 A. 继电装置 B.开关 C.继电保护定值 D.后台监控系统 11.为防止误操作，高压电气设备都应加装（）。 A.机械挂锁装置 B.自动控制装置 C. 防误操作的闭锁装置 D.电气锁 12.操作中发生疑问时，应立即停止操作并向（）报告，弄清问题后，再进行操作。 A.运行工区领导 B.生技部 C. 值班调度员或值班负责人 D.安监部 13.电气设备停电后，即使是事故停电，在（）以前，不得触及设备或进入遮栏，以防突然来电。 A. 未拉开有关刀闸和做好安全措施 B.未拉开开关和刀闸 C.未做好安全措施 14.扩大工作任务，增加工作项目，变更或增设安全措施的，必须（），并重新履行工作许可手续。 A.经过工作票签发人批准 B. 填用新的工作票 C.经工作负责人、工作许可人协商同意 15.工作负责人（监护人）在( )停电时，可以参加工作班工作。 A.全部 B.事故 C.紧急 D.部分停电 16.表示设备断开和允许进入间隔的信号、经常接入的电压表，（）。 A．证明设备已无电压 B. 不得作为设备无电压的根据 C 证明设备无电压可以进入间隔 17.装设接地线必须由两人进行。若为单人值班，( )，或使用绝缘棒合接地刀闸。 A.可单人进行接地操作 B. 只允许使用接地刀闸接地 C.经调度员允许后进行 18.当用户管辖的线路要求停电时，必须得到（）方可停电，并做好安全措施。 A.用户工作负责人的口头命令 B.值班调度员或值班负责人的命令 C. 用户工作负责人的书面申请 D. BC两项 19. 35kV及以下的带电设备，不能满足人身与带电体规定的最小安全距离时，必须 ( )。 A.做好安全措施 B.必须将设备停电 C. 采取可靠的绝缘隔离措施 20.完成工作许可手续后，工作负责人（监护人）应向工作班人员交待（）和其他注意事项。 A. 现场安全措施、带电部位 B.工作内容 C.工作措施和质量要求 21.具有法人资格的外单位在运行中变电站进行检修、改造施工前，必须向运行部门提交经批准的施工方案和（）。 A.设备合格证书 B.设备出厂证明书 C.安全、技术、组织措施 D.安全措施 22.遇有电气设备着火时，应立即将( )设备的电源切断，然后进行救火。

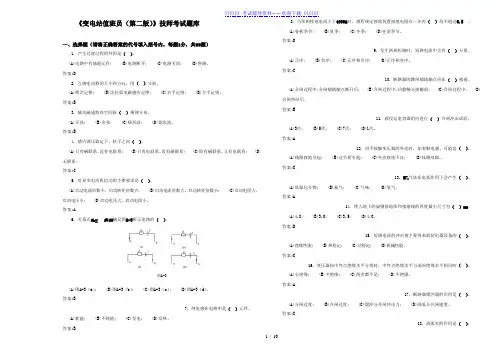

《变电站值班员》技师试题（第二版） 目录：选择题判断题简答题计算题绘图题论述题 一、选择题 La2A4057产生过渡过程的外因是(D)。 (A)电路中有储能元件；(B)电路断开；(C)电路关闭；(D)换路。 (A)U L=3U h； (B)U L>3U h； (C)U L<3U h；(D)U L=3U h。 La2A5059互感电动势的大小和方向，用(B)分析。 (A)楞次定律；(B)法拉第电磁感应定律；(C)右手定则；(D)左手定则。 La2A1061脉动磁通势在空间按(B)规律分布。 (A)正弦；(B)余弦；(C)梯形波；(D)锯齿波。 La2A2062感应调压器定子、转子之间(C)。 (A)只有磁联系，没有电联系；(B)只有电联系，没有磁联系；(C)即有磁联系，又有电联系；(D)无联系。 La2A2063对异步电动机启动的主要要求(A)。 (A)启动电流倍数小，启动转矩倍数大；(B)启动电流倍数大，启动转矩倍数小； (C)启动电阻大；启动电压小。(D)启动电压大，启动电阻小。 La2A2064关系式U ab=-E+IR满足图A-3所示电路的下列(B)图。 (A)图A-3(a)； (B)图A-3(b)； (C)图A-3(c)；(D)图A-3(d)。 La2A3065纯电感在电路中是(B)元件。 (A)耗能；(B)不耗能；(C)发电；(D)发热。 Lb2A1177发生两相断路时，断路电流中含有(C)分量。 (A)正序；(B)负序；(C)正序和负序；(D)正序和零序。 Lb2A1178 当单相接地电流大于4000A时。规程规定接地装置接地电阻在一年内(D)均不超过O．5Ω。 (A)春秋季节；(B)夏季；(C)冬季；(D)任意季节。 Lb2A1179断路器的跳闸辅助触点应在(B)接通。 (A)合闸过程中，合闸辅助触点断开后；(B)合闸过程中，动静触头接触前；(C)合闸过程中；(D)合闸终结后。 Lb2A2180新投运电容器组应进行(A)合闸冲击试验。 (A)3次；(B)5次；(C)7次；(D)1次。 Lb2A2181用手接触变压器的外壳时，如有触电感,可能是(C)。 (A)线路接地引起；(B)过复合引起；(C)外壳接地不良；(D)线路故障。 Lb2A3182 SF6气体在电弧作用下会产生(A)。
《变电站值班员》高级技师试题及答案（第二版）一、选择题 Lb1A3475超高压输电线路及变电站，采用分裂导线与采用相同截面的单根导线相比较，（B）是错误的。 (A)分裂导线通流容量大些；(B)分裂导线较易发生电晕，电晕损耗大些；(C)分裂导线对地电容大些；(D)分裂导线结构复杂些。Je1A1476再Yd11节县的三项变压器中，如果三角形接法的三相绕组中有一相绕向错误，接入电网时发生的后果是（B）。(A)联结组别改变；(B)发生短路，烧毁绕组；(C)变比改变；(D)铜损增大。 Jf1A2477TPY铁芯的特点是（C）。 (A)结构紧凑；(B)不会饱和；(C)暂态特性较好；(D)剩磁大。 Jf1A3478大电流接地系统中双母线上两组电压互感器二次绕组应（C）。 (A)在各自的中性点接地；(B)选择其中一组接地与一组经放电间隙接地；(C)允许有一个公共接地点，其接地点宜选在控制室； (D)不可接地。 Jf1A1482为避免电流互感器铁芯发生饱和现象，可采用（C）。 (A)采用优质的铁磁材料制造铁芯；(B)在铁芯中加入钢材料；(C)在铁芯中加入气隙；(D)采用多个铁芯相串联。 Jf1A4483关于TA饱和对变压器差动保护的影响，说法正确的事（C）。
(A)由于差动保护具有良好的制动特性，区外故障时没有影响； (B)由于差动保护具有良好的制动特性，区内故障时没有影响； (C)可能造成差动保护在区内故障时拒动或延缓动作，在区外故障时误动作；(D)由于差动保护具有良好的制动特性，区外、区内故障时均没有影响。 Jf1A2484线路纵联保护仅一侧动作且不正确时，如原因未查明，而线路两侧保护归不同单位管辖，按照评价规程规定,应评价为（C）。 （A）保护洞左侧不正确，未动作侧不评价；（B）保护动作侧不评价，未动作侧不正确；（C）两侧各不正确一次；（D）两侧均不评价。 Jf1A3485以下措施中，（D）可以抑制潜供电流，提高线路单相重合闸的成功率。 （A）变电站母线装设并联电容器；（B）线路装设串联电容器；（C）变电站母线装设低抗；（D）线路装设高抗并带中性点小电抗。 Je1A2486某线路装有两套纵连保护和一套后备保护，按照原部颁反措要点的要求，其后备保护的直流回路（C）。 （A）必须有专用的直流熔断器供电；（B）应在两套纵连保护所用的直流熔断器中选用负荷较轻的供电；（C）即可由另一组专用支流熔断器供电，也可适当分配到两套纵联保护所用的直流供电回路中；（D）必须由第一套保护直流熔断器供电。
( 11-050 ) 电力职业技能鉴定考试 《变电站值班员（第二版）》中级工理论复习题 一、选择题（请将正确答案的代号填入括号内，每题1分，共70题） 1. 电感元件的基本工作性能是（ ）。 (A)消耗电能； (B)产生电能； (C)储存能量； (D)传输能量。 答案:C 2. RL 串联与C 并联电路发生谐振的条件是（ ）。 (A)L =1/C ； (B)R 2+（L ）2 =L /C ； (C)R 2 +（L ）2 =C ； (D)。 答案:B 3. 三相对称负荷星接时，线电压的最大值是相电压有效值的（ ）倍。 (A)； (B)1； (C)； (D)。 答案:D 4. 在正弦交流纯电容电路中，（ ）式正确。 (A)I =U C ； (B)I =u /C ； (C)I =U /C ； (D)I =U /C 。 答案:A 5. 凡是不能应用（ ）简化为无分支电路的电路，便是复杂直流电路。 (A)串并联电路； (B)欧姆定律； (C)等效电流法； (D)等效电压法。 答案:A 6. 换路定律确定的初始值是由（ ）决定的。 (A)换路前； (B)换路后； (C)换路前瞬间； (D)换路后瞬间。 答案:C 7. 周期性非正弦量用等效正弦波代替时，它只在（ ）方面等效。 (A)电压、功率、频率； (B)电压、功率、电流； (C)有效值、功率、频率； (D)有效 值、有功功率、频率。 答案:D 8. 主变压器重瓦斯动作是由于（ ）造成的。 (A)主变压器两侧断路器跳闸； (B)220kV 套管两相闪络； (C)主变压器内部高压侧绕组 严重匝间短路； (D)主变压器大盖着火。 答案:C 9. 交流测量仪表所指示的读数是正弦量的（ ）。 (A)有效值； (B)最大值； (C)平均值； (D)瞬时值。 答案:A 10. 有限个同频率正弦量相加的结果是一个（ ）。 (A)同频率的交流量； (B)另一频率的交流量； (C)同频率的正弦量； (D)另一频率 的正弦量。 答案:C 11. 导线通以交流电流时在导线表面的电流密度（ ）。 (A)较靠近导线中心密度大； (B)较靠近导线中心密度小； (C)与靠近导线外表密度一 样； (D)无法确定。 答案:A 12. 图A-1中互感器绕组的同名端是（ ）。 (A)1和2； (B)3和1； (C)3和4； (D)2和3。 答案:B 13. 由铁磁材料构成的磁通集中通过的路径称为（ ）。 (A)电路； (B)磁链； (C)磁路； (D)磁场。 答案:C 14. 通电绕组在磁场中的受力用（ ）判断。 (A)安培定则； (B)右手螺旋定则； (C)右手定则； (D)左手定则。 答案:D 15. 图A-2电路中开关S 打开时，U ab =（ ）V 。 (A)0； (B)； (C)； (D)9。 答案:B 16. 绕组内感应电动势的大小与穿过该绕组磁通的变化率成（ ）。 (A)正比； (B)反比； (C)不确定； (D)平方比。 答案:A 17. 电源的对称三相非正弦电动势各次谐波相电动势相量和为（ ）。 (A)0； (B)倍零序谐波电动势； (C)3倍零序谐波电 动势； (D)某一常数。 答案:C 18. 互感系数与（ ）有关。 (A)电流大小； (B)电压大小； (C)电流变化率； (D)两互感绕组相对位置及其结构尺寸。 答案:D 19. 通电导体在磁场中所受的力是（ ）。 (A)电场力； (B)磁场力； (C)电磁力； (D)引力。 答案:C 20. 自感系数L 与（ ）有关。 (A)电流大小； (B)电压大小； (C)电流变化率； (D)线圈自身结构及材料性质。 答案:D 21. 电力系统一般事故备用容量为系统最大负荷的（ ）。 (A)2%～5%； (B)3%～5%； (C)5%～10%； (D)5%～8%。 答案:C 22. 断路器控制回路中"5—8"触点为（ ）触点。 (A)合闸； (B)分闸； (C)闭锁； (D)转换。 单位___________________考生姓名_________准考证号___________________考试时间_____________考评员签名__________考评组长签名__________
变电站值班员职业技能鉴定试题库（第二版） 绘图题 职业技能鉴定理论知识（含技能笔试）试题号的含义 例：Lc5A3180 第一位：大写字母（L、J ）为试题代码 L——理论题J——技能题 第二位：小写字母（a ～f ）为试题内容的行为领域代码 a——基础b——专业基础c——相关 d——基本技能e——专业技能f——相关技能 第三位：数字（1 ～ 5 ）为鉴定等级代码 1——高级技师 2——技师 3——高级工 4——中级工 5——初级工 第四位：大写字母（A ～F ）为试题类型代码 A——选择题B——判断题C——简答题 D——计算题E——绘图题F——论述题 第五位：数字（4位）为试题序号 第1位数字——某类型题的难易程度（1～5 易～难） 后3为数字——某类型题的序号
绘图题 La5E2001根据图E-1所示电路，画出电压U和电流I的相量图。 答：相量图如图E-2所示。 La5E3002根据图E-3所示电路，画出电压和电流的相量图。 答：相量图如图E-4所示。 La4E3003根据图E-5中电流方向及导线在磁场中受力方向，标出N、S极。 答：N、S极如图E-6所示。 La4E4004图E-7中电流I的方向是磁铁B插入线圈时产生的电流方向，试标出磁铁B的N、S极。 答：见图E-8。 La4E3005两导线中电流方向如图E-9所示，在图中标出通电导线间相互作用力的方向。 答：见图E-100 La3E4006图E-11中通电导体在磁场中向下运动，标出电源的正、负极，以及磁铁的N、S极。 答：见图E-12。
La3E3007图E-13为载流导体在磁场中向上运动，画出导线内电流方向。 答：见图E-14。 La4E3008标出图E-15中通电螺线管内A点，轴线上 B、N点，管外C点的磁场方向。 答：见图E-16。 La4E4009标出图E-17中切割磁力线的导体中的感应电流的方向。 答：见图E-18。 La3E3010标出图E-19中三个小磁针在磁场中各自偏转后的方向。 答：见图E-20。 Lb4E3011图E-21中，哪个装置是在供给能量?哪个装置是在消耗能量(图中U、I方向为真实方向)?
变电值班员技能鉴定口述试题及答案 1.倒闸操作票使用的有关规定? 答：使用倒闸操作票的规定有： (1)操作票应先编号，并按顺序使用； (2)一个操作任务填写一张操作票，操作票必须由操作人填写； (3)操作票中所填设备名称，使用双重编号； (4)凡应填写倒闸操作票而进行的操作，必须填写倒闸操作票。不允许将调度下达的操作命令票或综合命令票代替倒闸操作票。 2.简述变压器继电保护的构成及各种保护的保护范围? 答：变压器继电保护主要有： (1)瓦斯保护，用于反应变压器油箱内部的故障及油面降低； (2)差动保护，用于反应变压器内部绕组、套管及引出线的相间短路及接地短路； (3)过电流保护，用作外部短路及变压器内部短路的后备保护： (4)零序保护，用作电网接地的后备保护； (5)过负荷保护，用于反应变压器的对称过负荷等 3.运行值班人员应按照什么顺序消除事故? 答：运行值班人员应按照下列顺序消除事故： (1)根据表计的指示和设备的外部征象，判断事故的全面情况； (2)如果对人身和设备有威胁时，应立即设法消除这种威胁，并在必要时停止设备的运行。 如果对人身和设备没有威胁应尽力保持或恢复设备的正常运行； (3)迅速进行检查和试验，判断故障的性质、地点及范围； (4)对所有未受到损害的设备保持其运行： (5)为了防止事故扩大，必须主动将事故处理的每一阶段迅速而正确的报告直接的上级领导。 4.当发现开关的跳闸回路有断线的信号时或操作回路的操作电源消失时，值班人员应采取哪些措施? 答：值班人员应立刻检查信号灯熄灭的原因。首先换上好的灯泡试验。如果好灯泡仍不亮，应检查操作回路的可熔片，必要时将它更换。如果可熔片良好，则应认为操作回路有断线。如 果开关拒绝跳闸会引起事故的严重扩大时，则应采取下列措施： (1)将该开关接到单独的母线上，经过具有适当保护装置的母线联络开关供电或使该母线只 与单独的发电机或线路等相连接，以便在用户电源换接到另一线路上以后或在通知用户停电以后，将该开关切断，加以修理。 (2)如果因限于接线条件不可能经另一开关供电，则应立即将拒绝跳闸的开关以手动切断，并消除其故障。 5.变电站一次设备巡视项目有哪些? 答：变电站一次设备巡视项目有： (1)变压器； (2)电压互感器； (3)电流互感器； (4)断路器； (5)隔离开关； (6)SF6 全封闭组合电器； (7)电抗器、消弧线圈及阻波器； (8)电容器、滤波器、电缆、母线与金具、绝缘子；避雷针与避雷器。
变电站值班员安全技术试题 (最新版) Without safety as a guarantee, it may be vanished in an instant! So the importance of safety is a subject that everyone must pay attention to. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0424
变电站值班员安全技术试题(最新版) 一、选择题：（20分） 1、电压继电器两线圈串联时，动作电压为两线圈并联时的（）倍。 （A）1/4；（B）1/2；（C）2；（D）4。 2、万用表使用完毕后，应将选择开关拨放在（）。 （A）电阻挡位；（B）最低挡位；（C）交流最高电压挡；（D）刻度的1/2处。 3、造成变电站（所）经济损失1万元以上的现场火灾事故，在事故分类上称（）。 （A）火灾事故；（B）较严重火灾事故；（C）严重火灾事故；（D）重大事故。 4、电气工作人员在35KV配电装置中工作，其正常活动范围与
带电设备的最小安全距离（）。 （A）0.4mm；（B）0.5mm；（C）0.6mm；（D）0.7mm。 5、主变压器重瓦斯保护在（）情况下不能将跳闸改信号。 （A）主变压器大量漏油；（B）主变压器运行中更换硅胶； （C）主变压器进行检修；（D）主变压器油路系统异常时，打开放油阀门。 6、下列各项操作，现场值班人员可不待调度命令自行进行的是（）。 （A）将已损坏的设备隔离；（B）将直接对人员生命有威胁的设备停电； （C）线路跳闸后的强送；（D）低压电抗器的投、切。 7、在纯电感电路中，下列各式正确的应是（）。 （A）I＝U/L；（B）I＝U/R； （C）I＝U/ωL；（D）U＝I/ωL。 8、禁止闸刀进行的操作有（）。 （A）拉、合充电低压电抗器（无接地时）；（B）拉、合电压互

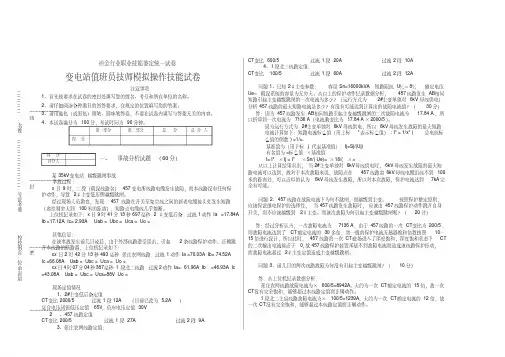

冶金行业职业技能鉴定统一试卷 变电站值班员技师模拟操作技能试卷 注意事项 1、首先按要求在试卷的密封处填写您的姓名、考号和所在单位的名称。 2、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。 3、请用蓝色（或黑色）钢笔、圆珠笔答卷，不要在试卷内填写与答案无关的内容。 4 第一部分 第二部分 总 分 总 分 人 得 分 一、 事故分析试题 （60分） 某35kV 变电站 越级跳闸事故 事故过程： x 日9时，二段（假设线路名）457变电所线路电缆发生故障，而本线路没有任何保 护动作，导致2＃主变低压侧越级跳闸。 经过现场人员勘查，发现457线路在开关至架空线之间的新老电缆接头处发生短路 （离控制室大到100米的距离），短路点电缆线几乎熔断。 上位机记录如下：x 日9时41分13秒697毫秒 2＃变低后备 过流1动作 Ia =17.84A Ib =17.12A Ic= 2.93A Uab =41.16V Ubc =69.51V Uca =97.30V Uo =46.69V 其他信息： 在该事故发生前几日凌晨，由于外部线路遭受雷击，引起2条线路保护动作，正确跳 开本线路的断路器，上位机记录如下： xx 日2时42分13秒493毫秒 张庄农网线路 过流1动作 Ia =70.03A Ib= 74.52A Ic =66.08A Uab =12.81V Ubc =8.75V Uca =13.86V Uo =2.01V xx 日4时07分04秒387毫秒 1段北二线路 过流2动作 Ia= 61.96A Ib =46.93A Ic =43.08A Uab =90.27V Ubc =87.95V Uca=88V Uo =0.27V 现场定值情况 1、2#主变低后备定值 CT 变比 2000/5 过流1段 12A 0.5S （目前已改为5.2A 0.5S ） 复合电压闭锁低压定值65V ，负序电压定值30V 2、457线路定值： CT 变比 200/5 过流1段 27A 0.29S 过流2段 9A 0.59S 3、张庄农网线路定值： CT 变比 600/5 过流1段 20A 0.29S 过流2段 10A 0.59S 4、1段北二线路定值： CT 变比 100/5 过流1段 60A 0.29S 过流2段 12A 0.59S 问题1、已知2＃主变参数： 容量Sn=16000kVA 短路阻抗U ％＝8％ 额定电压 Ue ＝6.3kV 假设系统的容量为无穷大。从以上的保护动作记录数据分析，457线路发生AB 相间短路引起主变越级跳闸的一次电流为多少？（运行方式为2#主变单独对6kV 母线供 电）分析457线路的最大短路电流是多少？有没有可能达到计算出的故障电流值？（30分） 答：因为457线路发生AB 相间短路引起主变越级跳闸的二次故障电流为17.84 A ，所 以折算到一次电流为7136 A （电流乘变比为17.84 A ×2000/5）。 因为运行方式为2#主变单独对6kV 母线供电，所以6kV 母线发生故障的最大短路电流计算如下：短路电流标么值（用上标*表示标么值）: I* = 1/x* (总电抗标么值的倒数) =1/0.08=12.5. 基准值为（用下标j 代表基准值）：Ij=Sj/(Uj) 有名值为=标么值 ×基准值 I= I*×Ij = I*×Sn/( Ue)=12.5×16/( ×6.3)=18.32KA 从以上计算结果看出，当2#主变单独对6kV 母线供电时，6kV 母线发生故障的最大短路电流可以达到18.32kA ，故对于本次故障来说，故障点在457线路离6kV 母线电缆出线不到100米的距离处，可以近似的认为6kV 母线发生故障，所以对本次故障，保护电流达到7kA 完全有可能。 问题2、457线路在故障电流下为何不跳闸，而越级到主变。 按照保护整定原则，应该保证继电保护的选择性，当457线路发生故障时，应该由457线路保护动作跳开自身 开关，而不应该越级到2＃主变。而该次故障为何引起主变越级跳闸呢？（20分） 答：经过分析认为，一次故障电流为7136 A ，由于457线路的一次CT 变比为200/5， 则故障电流达到了CT 额定电流的30多倍，而一般的保护电流互感器饱和倍数按照10－15倍进行设计，所以此时，457线路的一次CT 磁场进入了深度饱和，深度饱和状态下CT 的二次输出电流接近于0，故457线路保护装置采集不到故障电流而造成该线路保护拒动，而故障电流超过2＃主变定值造成主变越级跳闸。 问题3、前几日的两次线路故障为何没有引起主变越级跳闸？（10分） 答：从上位机记录数据分析： 张庄农网线路故障电流为74.52×600/5=8942A 。大约为一次CT 额定电流的15倍，故一次CT 没有完全饱和，能够超过本线路定值而正确动作。得 分 评分人 -------------------线 -------------------------封 ------------------------ 密----------------------- 培训单位：首钢技校 准考证号：___________________ 姓名： _________
变电值班员技能鉴定口述试题及答案 1．倒闸操作票使用的有关规定? 答：使用倒闸操作票的规定有： (1)操作票应先编号，并按顺序使用； (2)一个操作任务填写一张操作票，操作票必须由操作人填写； (3)操作票中所填设备名称，使用双重编号； (4)凡应填写倒闸操作票而进行的操作，必须填写倒闸操作票。不允许将调度下达的操作命令票或综合命令票代替倒闸操作票。 2．简述变压器继电保护的构成及各种保护的保护范围? 答：变压器继电保护主要有： (1)瓦斯保护，用于反应变压器油箱内部的故障及油面降低； (2)差动保护，用于反应变压器内部绕组、套管及引出线的相间短路及接地短路； (3)过电流保护，用作外部短路及变压器内部短路的后备保护： (4)零序保护，用作电网接地的后备保护； (5)过负荷保护，用于反应变压器的对称过负荷等 3．运行值班人员应按照什么顺序消除事故? 答：运行值班人员应按照下列顺序消除事故： (1)根据表计的指示和设备的外部征象，判断事故的全面情况； (2)如果对人身和设备有威胁时，应立即设法消除这种威胁，并在必要时停止设备的运行。如果对人身和设备没有威胁应尽力保持或恢复设备的正常运行； (3)迅速进行检查和试验，判断故障的性质、地点及范围； (4)对所有未受到损害的设备保持其运行： (5)为了防止事故扩大，必须主动将事故处理的每一阶段迅速而正确的报告直接的上级领导。 4．当发现开关的跳闸回路有断线的信号时或操作回路的操作电源消失时，值班人员应采取哪些措施? 答：值班人员应立刻检查信号灯熄灭的原因。首先换上好的灯泡试验。如果好灯泡仍不亮，应检查操作回路的可熔片，必要时将它更换。如果可熔片良好，则应认为操作回路有断线。如果开关拒绝跳闸会引起事故的严重扩大时，则应采取下列措施： (1)将该开关接到单独的母线上，经过具有适当保护装置的母线联络开关供电或使该母线只与单独的发电机或线路等相连接，以便在用户电源换接到另一线路上以后或在通知用户停电以后，将该开关切断，加以修理。 (2)如果因限于接线条件不可能经另一开关供电，则应立即将拒绝跳闸的开关以手动切断，并消除其故障。 5．变电站一次设备巡视项目有哪些? 答：变电站一次设备巡视项目有： (1)变压器； (2)电压互感器； (3)电流互感器； (4)断路器； (5)隔离开关； (6)SF6全封闭组合电器； (7)电抗器、消弧线圈及阻波器； (8)电容器、滤波器、电缆、母线与金具、绝缘子；避雷针与避雷器。
变电站值班员考试：变电站值班员考试考试题及答案 模拟考试 考试时间：120分钟 考试总分：100分 遵守考场纪律，维护知识尊严，杜绝违纪行为，确保考试结果公正。 1、问答题 电容器放电装置的作用是什么？ 本题答案： 2、问答题 更改二次回路接线时应注意哪些事项？ 本题答案： 3、问答题 在主菜单显示状态下，如何退回到CSL100型微机保护的正常显示状态？ 本题答案： 4、问答题 交流电压回路断线的原因有哪些？ 本题答案： 5、问答题 什么是变电站微机综合自动化系统中的事故追忆？ 本题答案： 6、填空题 不同电压等级的电磁环网未经（ ）或（ ）不得进行合环操作。 本题答案： 7、问答题 姓名：________________ 班级：________________ 学号：________________ --------------------密----------------------------------封 ----------------------------------------------线----------------------
变电站综合自动化系统一般具有那些功能？ 本题答案： 8、问答题 电力生产企业发生电网和设备事故应如何报告？ 本题答案： 9、填空题 若遇危及（）、和设备安全等紧急情况需要解锁操作，可由运维操作站现场负责人下令紧急使用解锁工具（钥匙），并报告当值调度员，记录设备（）、（）、使用原因、日期、时间、使用者、批准人姓名。 本题答案： 10、问答题 提高电力系统暂态稳定的措施有哪些？ 本题答案： 11、问答题 高压电抗器的巡视项目？ 本题答案： 12、填空题 无人值班变电站消防设备的设置应符合规定，（）每季度检查一次消防设备的放置、完好情况并清点数量，发现缺陷及时报送主管部门，并做好相关记录。 本题答案： 13、填空题 变压油加热到某一温度，（）用火一点就闪火的温度称为变压油的闪点。本题答案： 14、问答题 S66户外T1正常运行应注意什么？ 本题答案： 15、单项选择题 “设备运行维护情况评价”占设备评价总分的（）。A.10% B.20% C.30%
变电站值班员职业技能鉴定试题库（第二版）目录：选择题判断题简答题计算题绘图题论述题职业技能鉴定理论知识（含技能笔试）试题号的含义 例：Lc5A3180 第一位：大写字母（L、J ）为试题代码 L——理论题J——技能题 第二位：小写字母（a ～f ）为试题内容的行为领域代码a——基础b——专业基础c——相关 d——基本技能e——专业技能f——相关技能 第三位：数字（1 ～5 ）为鉴定等级代码 1——高级技师 2——技师 3——高级工 4——中级工
5——初级工 第四位：大写字母（A ～F ）为试题类型代码 A——选择题B——判断题C——简答题 D——计算题E——绘图题F——论述题 第五位：数字（4位）为试题序号 第1位数字——某类型题的难易程度（1～5 易～难） 后3为数字——某类型题的序号 一、选择题 下列每题都有4个答案，其中只有一个正确答案，将正确答案填在括号内。 La5A1001物体带电是由于(A)。 (A)失去电荷或得到电荷的缘故；(B)既未失去电荷也未得到电荷的缘故；(C)由于物体是导体；(D)由于物体是绝缘体。 La5A1002我们把提供电能的装置叫做(A)。 (A)电源；(B)电动势；(C)发电机；(D)电动机。 La5A1003能把正电荷从低电位移向高电位的力叫(C)。 (A)电磁力；(B)电场力；(C)电源力；(D)电动力。 La5A1004直流电路中，我们把电流流出的一端叫电源的(A)。 (A)正极；(B)负极；(C)端电压；(D)电动势。
La5A2005电荷的基本特性是(A)。 (A)异性电荷相吸引，同性电荷相排斥；(B)同性电荷相吸引，异性电荷相排斥；(C)异性电荷和同性电荷都相吸引；(D)异性电荷和同性电荷都相排斥。 La5A2006在电路中，电流之所以能流动，是由电源两端的电位差造成的，我们把这个电位差叫做(A)。 (A)电压；(B)电源；(C)电流；(D)电容。 La5A2007 在一恒压的电路中，电阻R增大。电流随之(A)。 (A)减小；(B)增大；(C)不变；(D)不一定。 La5A2008几个电阻的两端分别接在一起，每个电阻两端承受同一电压，这种电阻连接方法称为电阻的(B)。 (A)串联；(B)并联；(C)串并联；(D)级联。 La5A2009金属导体的电阻与导体(C)有关。 (A)长度；(B)截面积；(C)电阻率；(D)材料。 La5A3010一个理想电压源，当(B)时，有V=e。 (A)u与e参考方向相反； (B)u与e参考方向相同；(C)无论u 与e方向相同、相反；(D)任何时刻。 La5A3011正弦交流电的三要素是(B)。 (A)电压、电动势、电位；(B)最大值、频率、初相位；(C)容抗、感抗、阻抗；(D)平均值、周期、电流。 La5A3012电感在直流电路中相当于(B)。 (A)开路；(B)短路；(C)断路；(D)不存在。
