技术交底(三级)
承包单位：XXXXXXXXXXXXXXX有限公司合同号：XXXX 监理单位：XXXXXXXXXXXXXXX有限公司编号：

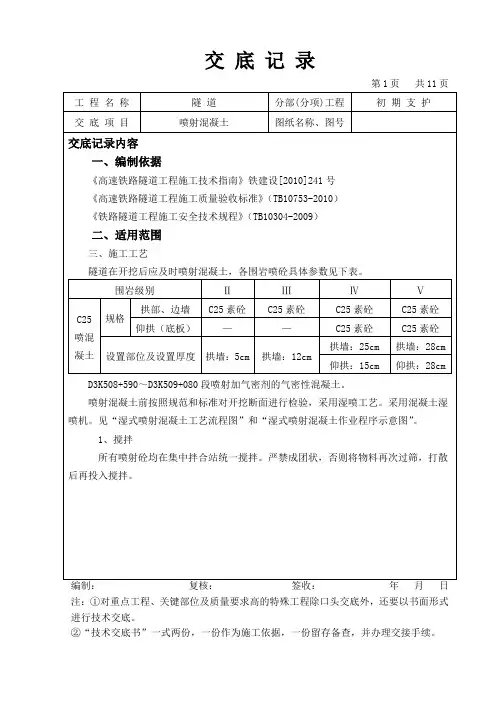

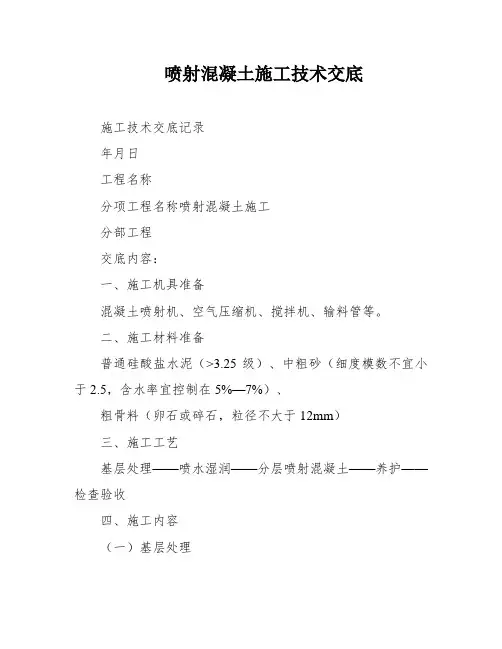

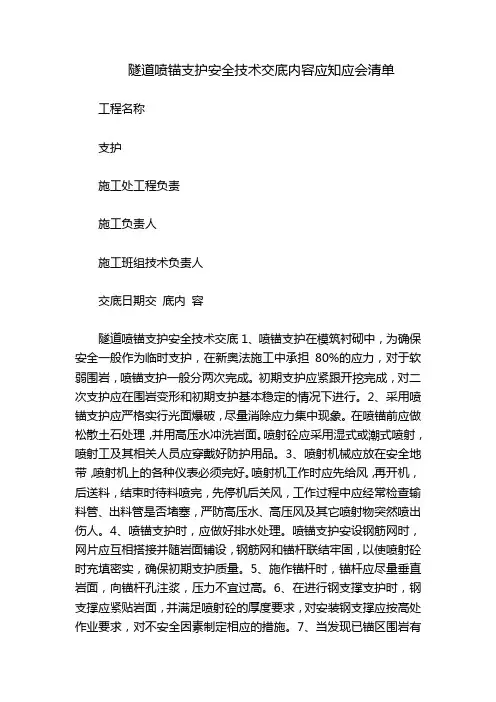

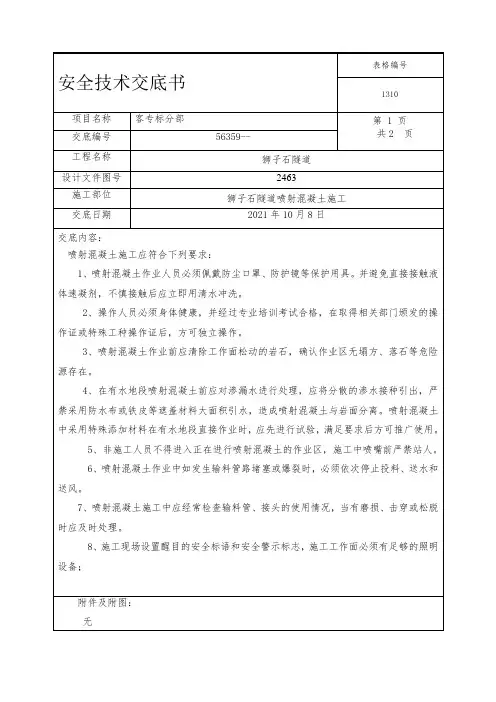

隧道洞身喷射混凝土施工技术交底
本表由施工单位编制并保存（一式两份。接受交底人一份、交底人一份）。
第四章隧道工程建设标准及施工技术 第一节隧道工程设计要求 客运专线铁路的隧道设计是由限界、构造尺寸、使用空间和缓解及消减高速列车进入隧道诱发的空气动力学效应两方面的要求确定的。研究表明，以上两方面要求中，后者起控制作用，但隧道工程设计及施工过程中以隧道横断面的限界、构造尺寸、使用空间为控制要点。 一、隧道横断面有效净空尺寸的选择 在确定隧道横断面有效净空尺寸之前，首先要正确地选择隧道设计参数。高速列车进入隧道时产生的空气动力学效应，与人的生理反应和乘客的舒适度相联系。这就要制定压力波动程度的评估办法及确定相应的阈值，目前较通用的评估参数是相应于某一指定短时间内的压力变化值，如3s或4s内最大压力变化值。我国拟采用压力波动的临界值(控制标准)为3.0Kpa/3s。 根据ORE提出的压力波动与隧道阻塞比关系可以推算出满足舒适度要求时，阻塞比β宜取为：当V=250km/h时，β=0.14；当V=350 km/h时，β=0.11。 隧道横断面形式一般为园形(部分或全部)、具有或没有仰拱的马蹄形断面。而影响隧道横断面尺寸的因素有： (1)建筑限界； (2)电气化铁路接触网的标准限界及接触网支承点和接触网链形悬挂的安装范围； (3)线路数量：是双线单洞还是单线双洞； (4)线间距； (5)线路轨道横断面； (6)需要保留的空间如安全空间，施工作业工作空间等； (7)空气动力学影响； (8)与线路设备的结构相适应。 二、客运专线隧道与普通铁路隧道的不同点 1．当高速列车在隧道中运行时要遇到空气动力学问题，为了降低及缓解空气动力学效应，除了采用密封车辆及减小车辆横断面积外，必须采取有力的结构工程措施，增大隧道有效净空面积及在洞口增设缓冲结构；另外还有其它辅助措施，如在复线上双孔单线隧道设置一系列横通道；以及在隧道内适当位置修建通风竖井、斜井或横洞。 2．客运专线隧道的横断面较大，受力比较复杂，且列车运行速度较高，隧道维修有一定的时间限制，复合衬砌和整体式衬砌比喷锚衬砌安全，且永久性好，故一般不采用喷锚衬
中铁隧道股份有限公司 宁武高速公路(南平段)A16合同段项目经理部 崇雒隧道排水沟施工 技术交底 交底：年月日 复核：年月日 总工：年月日 报： 发：隧道作业队存：工程部 接收：
技术交底书 工程名称：宁武高速公路(南平段)A16合同段 交底项目: 崇雒隧道排水沟施工 编制依据：宁武高速公路(南平段)A16合同段设计图纸第四册隧道第一分册； 一、工程概况 崇雒隧道洞身排水设计形式有三种纵向中央排水、纵向侧式排水和横向侧式排水，洞内通过? 75mmPVC横向管将水引入两侧? 31.5cm双臂打孔波纹管侧式排水管或? 40cm双臂打孔波纹管中央排水管排除洞外,测式排水管转弯或与中央排水管连接处设置接头井。 主要工程量见下表： 项目单位左洞 φ400U—PVC双臂打孔波纹管米143 φ315U—PVC双臂打孔波纹管米14045 2～4cm碎石立方米1454.5 C15基座混凝土立方米713.8 200g/m2无纺土工布平方米32178.5 C25混凝土立方米1504.4 HPB235钢筋吨36.3 HRB335钢筋吨79.7 二、施工准备 1、材料 在施工前应提前将φ400U—PVC双臂打孔波纹管、φ315U—PVC双臂打孔波纹管、200g/m2无纺土工布、2～4cm碎石按要求和规格准备充分。 2、主要机具 主要机具有混凝土罐车、手推车、铁锹等。 3、作业条件：
排水沟沟壁在仰拱混凝土及混凝土铺地施工和电缆沟沟墙施工时完成。二、施工工艺流程 测量放线→基底清理、冲洗→水沟底部C15混凝土基座→安装排水管、回填碎石（2～4cm）→接头井施工→排水沟盖板。 三、质量标准 1、轴线允许偏移允许偏差为±50mm； 2、沟底高程允许偏差为±15mm； 3、排水沟纵坡允许偏差为±0.5%； 4、排水沟宽度允许偏差为-30mm； 5、排水沟侧墙高度允许偏差为-10mm； 6、壁厚允许偏差为-10mm； 四、施工方法及技术要求 1、测量放样 为保证结构尺寸符合设计要求，两侧排水沟与隧道中线的相对尺寸必须按施工图进行。测量组根据设计图和施工技术交底要求，水沟定位基准线和水平基准线。 2、基底清理、冲洗 将水沟基底的松碴、杂物、淤泥清理，并用高压水将基底冲洗干净。 3、模板安装 接头井模板规格 计算井壁尺寸，用2cm厚竹胶板加工三套井壁模板。 （1）接头井A外模为两块55cm×64cm其中一块在距离64cm边中心32.5cm，以直径25cm凿一圆孔，剩余两块为55cm×60cm其中一块在距离60cm边中心32.5cm处以直径25cm凿一圆孔；内模为两块45cm×40cm和两块45cm×36cm竹胶板。 （2）接头井B外模为两块85cm×60cm其中一块在距离85cm边中心22.5cm
隧道工程施工技术
隧道工程施工技术交底 一、工程概况 本合同工程共有分离式隧道两座, 其中: 兰头隧道左洞长 200m( 含明洞10m) , 右洞长235m( 含明洞10m) ; 塔石岭隧道左洞利用原53省道( 丽浦线) , 塔石岭隧道右洞长1105m( 含明洞 10m) 。 隧道设计均为左右分离式, 兰头隧道左、右线中心相距30～35m, 塔石岭隧道左、右线中心相距40m。 兰头隧道左洞围岩类别为: Ⅱ类围岩55m, Ⅲ类围岩42.5m, Ⅳ围岩102.5m; 右线隧道围岩类别为: Ⅱ类围岩79m, Ⅲ类围岩10m, Ⅳ类围岩146m。 塔石岭隧道右洞围岩类别为: Ⅱ类围岩154m, Ⅲ类围岩81m, Ⅳ围岩870m。 左右线隧道相距较近, 洞口施工时要采取弱爆破、设立防护网、临时限制左洞通行的方法, 保证行车安全和防止飞石破坏既有的道路、房屋等设施。 二、总体施工方案 根据本隧道情况, 采取”弱爆破、短进尺、少扰动、早喷锚、勤量测、紧封闭”的技术措施, 用风钻及台车打眼, 装载机配合自
卸汽车出碴。采用TZ系列子午加速式轴流通风机, φ1350mm软管压入式通风。砼集中拌和, 罐车运送, 泵送入模, 可调整体式模板台车进行二次砼的衬砌。 根据本工程的设计, 针对不同围岩类别, 分别采取以下施工方案: 1、对于Ⅱ类围岩( 除过明洞段) 对于明洞段, 先按设计开挖, 开挖采用风钻打眼, 岩石开裂机松动岩石, 挖掘机配合自卸汽车运碴。开挖后应及时进行明洞砼的浇灌、回填土的施工, 以保证边坡的稳定。 对于洞中的Ⅱ类围岩, 临时加固措施为: 管棚注浆＋Φ25中空锚杆( 长3.5m, 间距0.75m×1.0m) ＋Φ6.5钢筋网( 15cm×15cm) ＋喷射砼厚25cm＋16＃工字钢拱架( 间距0.75m) 作为初期支护。初期支护完成后, 进行监控量测, 围岩变形基本稳定后, 及时进行防水层、仰拱及C30钢筋砼二次衬砌。 2、Ⅲ类围岩( 中风化岩层) 主要采取风钻打眼, 正台阶法开挖。拱部根据围岩情况采取用Φ22超前钢筋砂浆锚杆加固( 长3.0m, 间距1.2m×1.2m) +Φ25中空锚杆(长3.0m,间距1.2x1.2m)+Φ6.5钢筋网( 15cm×15cm) ＋喷射砼厚15cm作为初期支护, 初期支护完成后, 进行监控量测, 围岩变形基本稳定后, 及时进行防水层、仰拱及C30钢筋砼二次衬砌。
Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 隧道爆破施工安全技术交底(标 准版)
隧道爆破施工安全技术交底(标准版)导语：企业想要提高生产，安全问题就是重中之重。如果不具备安全管理条件，企业生产就不能顺利进行。想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。 安全技术交底内容： 一般性技术交底： 1、进入施工现场，必须正确佩戴安全帽，登高作业必须系安全带；进入隧道内施工作业必须穿反光衣；进入施工现场首先检查作业环境是否安全； 2、作业人员必须服从现场管理人员的统一安排和指挥，各施工班组长在施工作业前应对作业人员进行安全技术交底及坚持班前安全讲话制度。 3、严禁打膊赤裸、穿拖鞋上班，作业时根据本工种作业要求正确佩戴安全防护用品。 4、施工作业必须按本工种施工工序进行施工作业，发现隐患应及时上报班组长及现场管理人员。 5、施工所用的各种机具设备和劳保用品应定期进行检查和必要的验收，保证其处于良好状态，不合格的机具设备和劳保用品应及时更
换，禁止使用。 6、配合现场安全管理人员的安全检查工作，对施工现场施工状况应密切关注，如有异常应在安全管理人员及技术员的统一组织指挥下撤离。 针对性技术交底： 1、洞内爆破作业必须统一指挥。并有经过专业培训持有爆破操作合格证的专职爆破工担任，进行爆破时，所有人应撤到不受气体、震动和飞石损伤的地点，安全距离为：①独头巷道不少于200m；②相邻的上下坑道内不少于100m；③全断面开挖进行深孔爆破（孔深3～5m）时，不少于500m。 2、在两个开挖面相距200m内时，爆破必须提前一个小时通报，以变另一头作业人员撤离险区。 3、爆破炸材临时存放室，应设在洞口50m以外的安全地点，并由专职爆破员负责看守；严禁非爆破人员领用或盗取炸材。 4、洞内每天爆破次数应有明确的规定，装药离爆破时间不得过久。装药与钻孔不宜平行作业，爆破作业期间（包括领取、临时看守）严禁穿戴纤化衣物及容易摩擦带电衣物。 5、装药前应检查爆破工作面附近的支护是否牢固；炮眼内的泥浆，
隧道工程施工工艺 一、总体方案 （一）施工原则 采用大型施工机械配套施工，开挖出渣机械配套作业线、初期支护砼机械配套作业线与二次衬砌砼施工作业线相配合一条龙作业。软弱围岩坚持“短进尺、弱（不）爆破、快封闭、强支护、紧衬砌”的原则，开挖后仰拱及时跟上封闭成环。施工中进行超前地质预报，采用先进的量测探测技术对围岩提前做出判断，拟定相应的施工方案。 （二）施工布置 隧道根据施工现场场面状况，采用单向掘进，隧道进口布置一个隧道专业机械化施工队。洞内施工开挖、出渣初期支护与二次衬砌模筑砼平行作业。隧道路面待贯通后从洞口反向施工。根据地形地貌及工期要求，本隧道不设施工支洞。 （三）总体方案 根据磐南隧道围岩情况、及断面设计，结合本承包人现有技术装备力量和多年的隧道施工经验，确定Ⅲ类围岩采用正台阶开挖法施工，Ⅳ类采用全断面开挖法施工。隧道出渣采用侧翻装载机装车，自卸汽车运输。初期支护施作及时可靠，衬砌砼采用机械化作业，二次衬砌采用砼输送车、输送泵和全断面液压衬砌台车相配合的方案。施工过程中加强监测，及时处理分析数据，高速支护参数。开挖前做好超前地质预报、探测工作，根据围岩情况采取相应的施工方案。 二、隧道施工测量控制 为保证隧道贯通精度，拟定如下测量控制方案： 1、地表平面控制 （1）为保证洞口投点的相对精度，平面控制网根据设计提供的控制点和实地地形情况布设精密控制网，并保证洞口附近有二个或二个以上的精密控制网点。（2）地表控制网经过多次复测，复测无误后方可引线进洞的测量工作。 2、洞口联系测量 为保证地面控制测量精度很好地传递到洞内，采用如下洞口控制测量方案：（1）在洞口仰坡完成及洞口施工至设计标高后，在洞口埋设二个稳固的导线控
一、交底部位： 大叶岭隧道开挖爆破施工作业 二、交底安全措施： A、爆破安全 1．爆破作业，必须由经过考核合格的爆破员担任。 2．装药填塞期间，禁止与爆破作业无关的人员进入现场。在爆破危险区边界上应设立明显的警戒标志。起爆前30min，进入爆破危险区域内的所有通道必须派专人警戒。 3．进行爆破作业时，必须遵守爆破安全操作规程。要有专人负责指挥；在危险区的边界，设置警戒哨岗和标志；在爆破前发出信号，待危险区的人员撤至安全地点后，方准爆破。爆破后，必须对现场进行检查，确认安全后，才能发出解除警戒信号。 4．爆破员领取爆破器材，必须经现场负责人批准，领取数量不得超过当班使用量，剩余的要当天退回。炸药和雷管要分别运送洞内，相隔距离要大于50米，并派专人护送。 5．禁止非爆破员进行爆破作业。 6．爆破作业有下列情形之一时，禁止进行放炮： ⑴有塌落危险时； ⑵通道不安全或通道堵塞时； ⑶工作面瓦斯超限、炮眼温度异常或有涌水危险的； ⑷危及设备或建筑物安全、无有效防护措施的； ⑸危险区边界未设警戒的； ⑹光线不足或无照明的； ⑺雷雨天或狂风暴雨天； ⑻工作人员穿化纤衣服的。 B、爆破作业安全 2.1爆破器材按《火工品管理办法》领用，按一次需用量提取，随用随取。放炮后的剩余材料，经专人检查核对后及时交还入库。 2.2装药前，非装药人员应撤离装药地点；装药区内禁止烟火，装药完毕，应检查并记录装炮个数、位置。不得使用金属器皿装药。 2.3洞内爆破作业必须统一指挥。
2.4洞内爆破时，所有人员必须撤离，撤离的安全距离应为不小于500m： 2.5遇有下列情况时，严禁装药爆破： 1）照明不足； 2）开挖面围岩破碎尚未支护； 3）出现流沙、流泥未经处理； 4）有大量溶洞水及高压水涌出，尚未治理； 5）没有警戒好的。 2.6洞内爆破不得使用产生大量有害气体的炸药。 2.7洞内爆破不得采用明火起爆。 2.8爆破后必须通风排烟，20min后检查人员方可进入开挖面检查。检查内容包括： 1）有无瞎炮； 2）有无残余炸药或雷管； 3）拱顶及两帮有无松动的围岩； 4）支撑有无损坏与变形。 2.9爆破时，爆破工应随身配带手电筒，并设故障照明。 2.10装药与钻眼不得平行作业。 2.11两个相向贯通开挖的开挖面之间的距离只剩下15m时，只允许从一个开挖面掘进贯通，另一端应停止工作并撤走人员和机具设备，并设置警告标志。 2.12如出现瞎炮，按瞎炮处理交底执行。 C、开挖安全 开挖前要确认已经完成超前地质超报工作，并被告知前方是否有安全隐患，被告知是否有突泥、突水、坍塌、爆炸等情况。 1.钻眼作业应符合下列规定： 1.1钻眼前，应检查工作环境的安全状态，应待开挖面清除浮石以及瞎炮处理完毕后方可进行钻眼作业； 1.2凿岩机的支架，在碴堆上钻眼时，应保持碴堆的稳定； 1.3用电钻钻眼时，不得用手导引回转的钎子、用电钻处理被夹住的钎子；
前山隧道施工技术交底 一、施工准备 （1）、按施工场地布置图作好水、电、路、临建工程。 （2）、对项目部测量队交付使用的隧道轴线桩、三角网基点桩、水准基点桩等按图纸进行校对，若发现桩志不足、不稳妥、被移动或测量精度不符合要求时，除应恢复原桩志外，尚需进行补测、加桩、加固、移设桩志、水准点等工作，并将检测资料书面报测量工程师复核批准。 （3）、根据施工设计资料及有关合同条款，编制实施性施工组织设计交监理工程师批准后正式开工。 二、隧道施工测量控制 为保证隧道贯通精度，采用如下测量控制方案 1、地表平面控制 （1）为保证洞口投点的相对精度，平面控制网根据设计提供的控制点和实地地形情况布设精密控制网，并保证洞口附近有二个或二个以上的精密控制网点。 （2）地表控制网经过多次复测，复测无误后方可引线进洞的测量工作。 2、洞口联系测量 为保证地面控制测量精度很好地传递到洞内，采用如下洞口控制测量方案：（1）在洞口仰坡完成及洞口施工至设计标高后，在洞口埋设二个稳固的导线控制点。 （2）洞口附近在基础稳定处埋设2～4个水准点，与地表水准控制网观测及平差计算，以便于隧道进洞水准测量。 3、测量方法及措施 （1）地表平面控制测量选用全站仪施测，建立四等导线控制网，并把隧道中线和横向轴线纳入控制网内以保证放样精度。 （2）高程控制按四等网施测，用自动按平水准仪施测，精度至毫米。 （3）洞内控制测量与地表控制测量按同等精度建网，施工中线测量使用全站仪。
（4）具体要点： A、项目部测量组负责地表平面控制测量、高程控制测量和洞内引线控制测量，提供正确的进洞方位和高程点。施工队对提供的测量成果和桩以复核无误后方可使用，并负责中线、高程测量。中线测量在隧道每掘进20米，衬砌每10米时各进行一次，隧道每延伸100米时建导线网点一次。 B、测量作业需按《公路勘测细则》要求，原始记录齐全，测量资料整洁无误，各种计算工作必须两人独立进行，对照无误后方可进行下一步工作。 C、所使用仪器，钢卷尺按规定定期送检。 D、测量组需保管好各种测量桩，交桩时注明桩号，以防人为毁坏或用错桩。 4、隧道贯通误差的调整 （1）为保证隧道准确贯通，根据测量规则制定允许误差标准：横向允许误差±100mm，高程允许±50mm。 （2）隧道测量除在测量设计中对贯通误差限差进行设计外，还应在施工测量中认真仔细，加强复核，并经常与出口联测，确保隧道施工的贯通精度。 （3）当贯通误差较小时，可按原设计资料进行衬砌，并在未衬砌的100m 地段内调整，消除贯通误差的影响，保证衬砌断面圆顺过渡。 三、洞口及明洞施工 隧道洞口各项工程应通盘考虑，妥善安排，尽快完成，为隧道洞身施工创造条件。在洞口开挖、隧道进洞之前，由于洞口地质条件相对较差，先进行仰坡加固处理及做好洞顶截水沟，再进行洞口开挖、明洞施工、洞门、挡墙、排水系统等洞门附属工程施工。在洞内施工前，先修建好洞门及洞口外墚墙，以确保洞口边仰坡的稳定。 1洞口仰坡加固处理 洞口边坡处于暂时平衡状态，为确保洞口仰坡的长期稳定和隧道洞口段的施工安全，并满足抗震要求，在隧道施工前，加强排水和植草防护。 在距坡顶5米自然坡设天沟一道，平台设截水沟，天沟、截水沟采用浆砌片石，平台用浆砌片石封闭加固。浆砌片石施工人工采用挤浆法进行砌筑。在施工范围的左右两侧由人工进行横向刷顺，坡面由人工植草防护。根据现场地形及仰坡平台位置处按设计要求进行防落石护栏的施工。
编号:00１ 主送单位施工技术部日 期２０10．10.13工程名称隧道工程图号隧道施工图隧道施工安全注意事项: 1、洞口的路基及边、仰坡断面应自上而下开挖，一次将土石方工程做完 ,开挖人员不得上下重叠作业。 2、边、仰坡以上山坡松动危石应在开工前清除干净;施工中应经常检查 ，特别是在雨雪之后，发现松动危石必须立即清除。 3、爆破后应在清除边仰坡上的松动石块后,方可继续施工。地质不良时 ，边、仰坡应采取加固措施。 4、砌体工程脚手架、工作平台应搭设牢固，交设有扶手栏杆。脚手架不 得妨碍车辆通行。 5、起拱线以上的端墙施工时应设安全网,防止人员、工具和材料坠落。 6、钻眼前，应检查工作环境的安全状态,应待开挖面清除浮石以及瞎炮 处理完毕后方可进行钻眼作业。不得在残眼中钻眼。 7、凿岩机的支架,在碴堆上钻眼时，应保持碴堆的稳定。 8、用电钻钻眼时,不得用手导引回转的钎子、用电钻处理被夹住的钎子 。 9、洞内爆破作业必须统一指挥。 10、洞内爆破时，所有人员必须撤离,撤离的安全距离为: (1)双线上半断面开挖时不小于400m； (2)双线全断面开挖时不小于500m。 11、遇有下列情况时，严禁装药爆破: (1)照明不足; (2)开挖面围岩破碎沿未支护； (3)出现流沙、流泥未经处理； (4)有大量溶洞水和高压水涌出,尚未治理。 编制:接收单位:
编号: 主送单位施工技术部日期20１0.10.13工程名称隧道工程图号隧道施工图 12、内爆破不得采用明火起爆。 13、爆破后必须通风排烟,15分钟后检查人员方可进入开挖面检查。 14、爆破时，爆破工应随身配带手电筒,并设故障照明。 15、装药与钻眼不得平行作业。 16、两个相向贯通开挖的开挖面之间的距离只剩下15m时,只允许从一个 开挖面掘进贯通,另一端应停止工作并撤走人员和机具设备,在安全距离处设置警告标志。 17、出碴作业时机车司机应按信号指示行驶。当通过翻车机室和后配套区 等地段时，应减速鸣号。 18、刀具更换时，作业人员应分工明确、统一指挥。 19、装碴前及装碴过程中,应检查开挖面围岩的稳定情况。发现松动岩石 或有塌方征兆时，必须先处理后装碴。 20、装碴机械在操作中，其回转范围内不得有人通过。 21、机械装碴的辅助人员,应随时留心装碴和运输机械的运行情况，防止 挤碰。 22、斜井装碴人员在空车到达井底停稳之后,方可走出待避所开始装碴， 装完后人员应进入待避所，由信号员向井上发出提升信号,方可提升。 23、施工期间，应对支护的工作状态进行定期和不定期的检查。在不良地 质地段，应由专人每班检查。 24、构件支撑的立柱不得置于虚碴和活动石块上。在软弱围岩地段，立柱 底面加设垫板或垫梁。 25、暂停施工时,应将支护直抵开挖面。 26、在碴堆上作业时，应避免踩踏活动的岩块；在梯、架上作业时，安置 应稳妥,应有专人监护。 编 制:接收单位:
隧道工程施工技术方案 本项目全线共设置隧道2座，分离式长隧道1座长2200m，双联拱隧道1座长415m。 隧道设计标准 公路等级：高速； 汽车荷载等级：公路—Ⅰ级； 地震：设防烈度Ⅷ度，地震动峰值加速度为0.20g ； 设计速度：100km/h；车道数：双向六车道； 行车道净空：限界净高为5m。 隧道施工方法及工艺 4.4.1控制测量 ⑴施工前平面控制网复测 施工前根据设计院和建设单位技术部门现场进行的交接测量控制桩橛点及办理的相关手续，组织测量人员对交接的导线网点和水准基点进行闭合复核测量，复核导线点的坐标和水准基点高程的准确性，测量结果经过平差后与所交的控制点结果进行对比，完全无误后作为施工用控制点。隧道每掘进1km或雨季前后各进行洞内外导线控制点联测一次。 ⑵平面控制附合导线测设 洞内布置双导线，形成闭合导线，利用全站仪、精密水准仪等测量仪器，精确控制隧道施工。 洞口导线点位使用不锈钢钢筋（顶上刻十字线）埋于洞口附近坚固稳定的地面上，并用混凝土固定桩位，点与点之间通视良好。点位布置完毕后，利用设计院交接的导线网GPS点（已知）作基准点，以三维坐标法，使用全站仪引测附合导线上各点的精确坐标值（并经平差），使用精密水准仪从高等级的2个BM 点测定导线上各点的准确高程（并经平差）。水平角的观测正倒镜六个测回中误差≤±1.8″，每条附合导线长度必须往返观测各三次读数，在允许值内取均值，导线全长闭合差≤±1/80000。 ⑶高程控制
高程控制点的布设利用平面控制点的埋石作为高程控制点，如特殊需要时进行加密，加密的水准点精度不低于高程控制点的精度，其布置形式为附合水准线路。精密水准点的复测采用S1等级水准仪对所交精密水准点进行复测，往返测量。观测精度符合偶然误差±2mm，全中误差±4mm，往返闭合差≤±8mm（L 为往返测段路线段长，以km计）。两次观测误差超限时重测。当重测结果与原测成果比较不超过限值时，取三次成果的平均值。 4.4.2施工测量 根据本合同段隧道特点在各施工洞口各配备一个测量班，每个测量班均由1名测量工程师、4名测量技工组成，共同完成测量工作。测量班依据工作内容配置测量仪器。测量作业程序流程见图所示。 ⑴洞口测量 根据隧道洞口的设计结构和洞口地形标高，详细计算洞口边仰坡开挖边线的坐标和各桩中心坐标。利用附合导线与以上计算坐标的相对关系，使用全站仪在地面上放出洞口边仰坡开挖轮廓线，十米桩中心坐标点位，以放出的坐标点为中心放出开挖边线桩，控制洞口边仰坡的开挖。 测量作业程序流程图 ⑵洞身测量 隧道洞身施工测量根据隧道设计文件，精确计算出线路百米桩的坐标及结构的相关尺寸和标高，并按每10m编制出所有隧道标高表。测量工程师利用洞内测量控制点，及时向开挖面传递中线和高程；由测量班用断面测量仪测设隧道开挖轮廓线、支护钢架架立前后和二次衬砌立模前后轮廓尺寸，进行复核，确认准确后方可进行下道工序施工，并对混凝土净空断面应用激光隧道限界检测仪检查。 在洞内进行施工放样时随时配带气压标、温度计，随时根据实际情况对仪器进行气压、温度的修正。
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 瓦斯隧道爆破作业安全技术交 底(通用版) Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.
瓦斯隧道爆破作业安全技术交底(通用版) 交底内容： 一、爆破安全 1．爆破作业，必须由经过考核合格的爆破员担任。 2．装药填塞期间，禁止与爆破作业无关的人员进入现场。在爆破危险区边界上应设立明显的警戒标志。起爆前30min，进入爆破危险区域内的所有通道必须派专人警戒。 3．进行爆破作业时，必须遵守爆破安全操作规程。要有专人负责指挥；在危险区的边界，设置警戒哨岗和标志；在爆破前发出信号，待危险区的人员撤至安全地点后，方准爆破。爆破后，必须对现场进行检查，确认安全后，才能发出解除警戒信号。 4．爆破员领取爆破器材，必须经现场负责人批准，领取数量不得超过当班使用量，剩余的要当天退回。炸药和雷管要分别运送洞
内，相隔距离要大于50米，并派专人护送。 5．禁止非爆破员进行爆破作业。 6．爆破作业有下列情形之一时，禁止进行放炮： ⑴有塌落危险时； ⑵通道不安全或通道堵塞时； ⑶工作面瓦斯超限、炮眼温度异常或有涌水危险的； ⑷危及设备或建筑物安全、无有效防护措施的； ⑸危险区边界未设警戒的； ⑹光线不足或无照明的； ⑺雷雨天或狂风暴雨天； ⑻工作人员穿化纤衣服的。 二、爆破作业安全 2.1爆破器材按《火工品管理办法》领用，按一次需用量提取，随用随取。放炮后的剩余材料，经专人检查核对后及时交还入库。 2.2装药前，非装药人员应撤离装药地点；装药区内禁止烟火，装药完毕，应检查并记录装炮个数、位置。不得使用金属器皿装药。
三道泉子隧道洞身初期支护技术交底
期支护方案进行洞身支护。采取“短进尺、弱爆破、快封闭、勤量测”的施工原则，初期支护紧跟掌子面。IV～V级围岩初期支护必须保证尽早封闭成环。 1、分离式隧道开挖支护方法 ①全断面开挖支护法 分离式隧道Ⅱ级、Ⅲ级围岩段施工采用全断面开挖支护法。 1) 施工方法 全断面一次开挖支护成形，其施工步骤见图 全断面施工工序横断面及纵断面示意 a)横断面b)纵断面 2) 施工顺序说明 (1)全断面开挖；(2)初期支护；(3)全断面二次衬砌。 3) 施工要求 循环进尺宜控制在3～4m；采用大型机械配套作业。 4) 初期支护参数： （1）、Ⅱ级围岩初期支护参数： A、设置Φ22砂浆锚杆，L=2.5 m，间距120×120cm（环向×纵向）。 B、设置φ6.5单层钢筋网，网格间距25×25cm； C、8cm厚C25喷射砼。 （2）、Ⅲ级围岩初期支护参数：
(5)全断面二次衬砌。 4) 施工要求 (1) 台阶不宜多分层，上下台阶之间的距离尽可能满足机具正常作业，并减少翻渣工作量；当顶部围岩破碎，需支护紧跟时，可适当延长台阶长度。 台阶法施工工序横断面及纵断面示意 a)横断面b)纵断面 (2) 施工亦应先护后挖，初期支护应紧跟开挖面；上台阶施工时，钢架底脚宜设 3.5米长锁脚锚杆和纵向槽钢托梁，控制其下沉和变形。下台阶在上台阶喷射混凝土强度达到设计强度的70％后开挖。 (3) 台阶分界线不得超过起拱线，台阶长度不得大于隧道开挖宽度的1.5倍，下台阶马口落底长度不大于2榀钢拱架的长度；应一次落底，并尽快封闭成环。 (4) 台阶长度不宜过长，应尽快安排仰拱闭合，改善初期支护受力条件。 5)、Ⅳ级围岩深埋段初期支护参数： （1）、超前支护 Ⅳ级深埋围岩，岩层为凝灰岩，中粗粒结构，块状构造，呈全风化~弱风化状，在拱部120o0?0?范围内采用20MnSiΦ25砂浆锚杆锚杆长度4.5m，34根/排，间距40cm*300cm(环向*纵向)，超前砂浆锚杆搭接长度不小于1米，外倾角10°—15°打入围岩。
隧道工程施工安全技术交底 1、隧道施工应做好施工前期准备工作，正确选用施工方法，并结合地形、地质等实际情况，向施工人员进行技术交底，合理安排施工。 2、隧道施工各班组间，应建立完善的交接班制度。在交接班时，交班人应将本班组的施工情况及有关安全事宜及措施向接班人详细交待，并记载于交接班记录本上，工地值班负责人(施工员)应认真检查交接班情况。每班开工前未认真检查工作面安全状况，不得施工。 3、在软岩或不良地质的隧道中，施工前必须制订切实可行的施工安全措施，如设计文件指明有不良地质情况时，应对指定范围进行超前钻孔，探明情况，采取预防措施，不得盲目冒进。施工中应对围岩加强检查与量测。对不良地质段隧道施工，应采取弱爆破、短开挖、强支护、早衬砌、先护顶等小循环的施工方法。 4、对各类事故均应严格按照“三不放过”(即事故原因不查清不放过，责任者和群众未受到教育不放过，没有制订和采取安全防范措施不放过)的原则进行处理。 5、所有进入隧道工地的人员，必须按规定配带好安全防护用品，遵章守纪，听从指挥。 6、未刷好洞口仰坡或未做好洞顶防护和排水设施，不得开挖进洞。 7、隧道掌子面钻眼 7.1钻眼人员到达工作地点时，应首先检查工作面是否处于安全
状态，如支护、顶板两及帮是否牢固，如有松动的岩石，应立即加以支护或处理。 7.2台车和凿岩机进行钻眼时，必须采用湿式凿岩。 7.3严禁在残眼中继续钻眼。 7.4不在工作面拆卸修理凿岩设备。 8、爆破作业 8.1洞内爆破作业必须统一指挥。 8.2进行爆破时，所有人员必须撤至不受有害气体、振动及飞石伤害的警戒区外，并设置安全警戒，其安全警戒的距离应遵守有关规定。 ●独头坑道内不小于50m； ●相邻的上下导坑不小于200m； 8.3洞内爆破不得使用TNT(三硝基甲苯)、苦味酸、黑色火药等产生大量有害气体的炸药。爆破后必须经过通风排烟15min后，并经过以下各项检查和妥善处理后，其他工作人员才准进入工作面。 ●有无瞎炮及可疑现象; ●有无残余炸药或雷管; ●顶板两邦有无松动石块; ●支护有无损坏与变形。 8.4如发现瞎炮，必须由原爆破人员按规定进行处理。 8.5严禁在炸药加工房以外地点进行炸药加工工作，加工人员严禁穿着化纤衣物。
隧道工程施工技术措施 隧道工程施工技术措施 一、全面推广光面爆破，严格控制超欠挖 根据隧道围岩级别和岩层结构，做好钻爆设计，重点控制好周边眼间距、抵抗线和装 药集中度，并严格按钻爆设计尤其要掌握好施钻精度组织施工。每一循环爆破后，采用激 光断面仪对开挖轮廓线进行检测，并根据检测结果及时分析爆破效果，调整优化爆破参数，使周边眼炮眼痕迹保存率硬岩达到80％以上，中硬岩达到60％以上，爆破轮廓圆顺，尽 量减少超过规范的超挖和欠挖。 二、保证隧道衬砌结构内实外光措施 隧道衬砌结构内实主要体现以下方面：喷混凝土本身密实及喷混凝土层与围岩密贴； 锚杆孔灌浆饱满密实；防水板与喷混凝土层之间及防水板与二次衬砌之间密贴；二次衬砌 混凝土本身密实等。其主要措施有：喷混凝土采用湿喷工艺，湿喷混凝土的配比、湿喷机 的选型和喷射工艺严格按设计要求和施工规范施作。对于设有钢架和钢筋网的地段，除垂 直于岩面施喷外，可以适当斜喷以消除钢架、钢筋与岩面之间的空隙。对于超挖形成的凹 洼部位，也用同级喷混凝土填实找平； 拱部锚杆设计采用中空锚杆，施作时采用与中空锚杆相配表的注浆机向锚孔压注砂浆，直到压满为止；边墙砂浆锚杆，可以水平向下３°方向施钻锚孔至设计位臵，再灌注流动 性适中的砂浆，插入锚杆； 防水板铺设采用无钉铺设工艺，自隧道拱顶向两侧铺放。防水板的环向长度留有余量，吊挂时逐段用木棍顶压检查，防水板是否能接触到喷层面，不能满足要求时增大富余量。 防水板的材、质要符合强度伸展率要求，不符合要求的坚决退回。这样就可防止由于防水 板余长不足，柔性不够产生的背后空隙出现； 二次衬砌的模筑混凝土，采用自动计量搅拌站供料，轮式混凝土运输车运料，混凝土 泵灌筑，振捣器振捣。混凝土拌合时，严格按试验确定的配合比配料搅拌，必要时掺加粉 煤灰或微硅粉，以增加混凝土本身的密实度。拱顶部位灌筑困难容易留下空隙，施灌时从 已灌筑段一端沿纵向斜压灌混凝土，直至封口处，封口部位改用垂直挤压灌注，直至混凝 土泵压不 动为止； 二次衬砌施工时，对于容易产生空隙的部位，尤其是拱顶一定范围须预留压浆孔。二 次衬砌达到设计强度后进行充填压浆，消除可能出现的空隙； 二次衬砌采用钢模台车灌筑混凝土。台车的模板长度12m，以减少节段缝，模板表面 光滑、接缝严密，档头板按衬砌断面制作。每个循环作业前，指定专人清理模板及节段之
全套隧道安全技术交底 目录 一、第一部分各工序施工安全技术交底…………………………… 1、洞口工程………………………………………………………….. 2、管棚施工………………………………………………………….. 3、管棚加工…………………………………………………………… 4、开挖施工………………………………………………………….. 5、爆破作业…………………………………………………………… 6、装渣与运输……………………………………………………….. 7、初期支护………………………………………………………….. 8、二次衬砌………………………………………………………….. 9、通风、防尘防毒………………………………………………….. 10、照明与防火………………………………………………………. 11、注浆施工…………………………………………………………. 二、第二部分各工种安全技术交底……………………………….. 1、装载机操作工……………………………………………………… 2、挖掘机操作工…………………………………………………….. 3、空压机操作工…………………………………………………….. 4、机动车驾驶员…………………………………………………….. 5、搅拌站操作员…………………………………………………….. 6、二次衬砌泵送混凝土操作工…………………………………….. 7、二次衬砌台车操作工…………………………………………….. 8、开挖支护（钢拱架加工）………………………………………… 9、开挖支护（钢拱架安装工）……………………………………… 10、开挖支护（电焊工）……………………………………………. 11、气焊（割）操作工………………………………………………. 12、开挖支护（风钻工）……………………………………………. 13、开挖支护（爆破工）……………………………………………. 14、开挖支护（喷砼工）……………………………………………. 15、开挖支护（锚杆安装工）………………………………………. 16、混凝土浇注工……………………………………………………. 17、钢筋工…………………………………………………………….

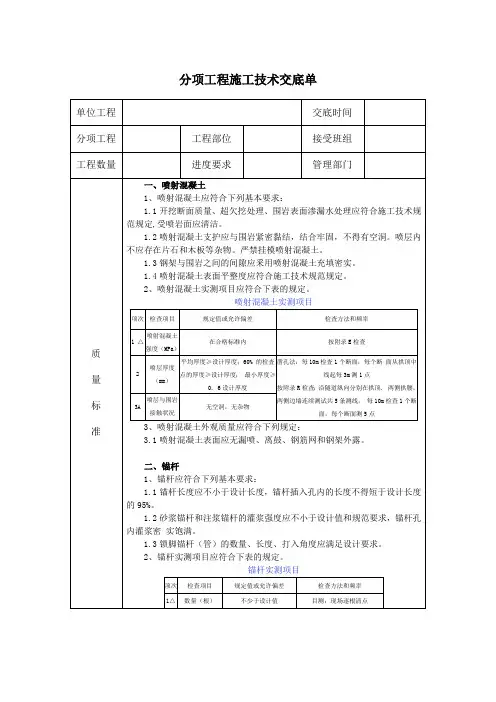

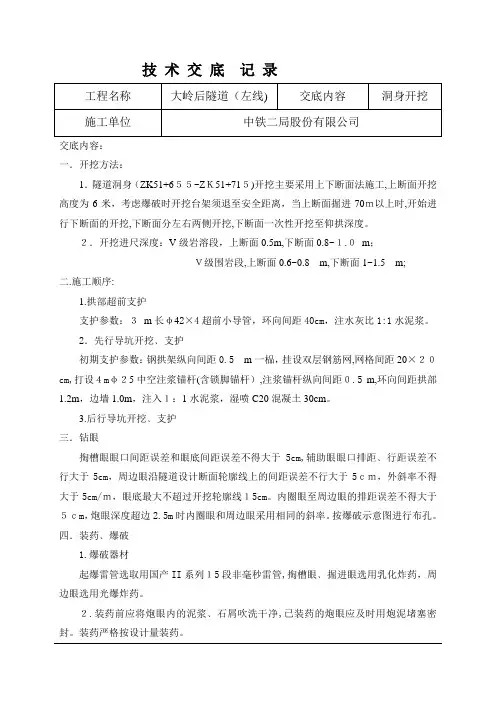

分项工程施工技术交底通知单 1. 隧道开挖断面的中线和高程必须符合设计要求。 检验数量：施工单位每一开挖循环检查一次，监理单位按施工单位检验数量的 10% 平行检验。 检验方法：施工单位采用仪器测量。监理单位平行检验。 2. 隧道开挖应严格控制欠挖。当围岩完整、石质坚硬时，岩石个别突出部分（每 1m 2 不大于 0.1m 2）侵入衬砌应小于 5cm 。拱脚和墙脚以上１ｍ内断面严禁欠挖。 检验数量：施工单位、监理单位每一开挖循环检查一次。 检验方法：施工单位采用自动断面仪等仪器测量周边轮廓断面，绘断面图与设计 3. 洞身开挖中，应在每一次开挖后及时观察、描述开挖面地层的层理、节理、裂隙 结构状况、岩体的软硬程度、出水量大小等，核对设计地质情况，判断围岩稳定性。 检验数量：施工单位、监理单位每一开挖循环检查一次。 检验方法：施工单位进行工程地质观察和描述，监理单位见证检查。 4．光面爆破或预裂爆破钻眼前，应根据钻爆设计图准确标出炮眼位置。钻孔时应 按钻爆设计要求严格控制炮眼的间距、 深度和角度。 掏槽眼的眼口间距和深度允许偏差 为 5cm 。周边眼间距允许偏差为 5cm ，外插角应符合钻爆设计要求，眼底不应超出开挖 断面轮廓线 15cm 。 检验数量：施工单位每一开挖循环检查全部掏槽眼和 10 个周边眼；监理单位按施 工单位检查数量的 20%见证检查。 检验方法：测量。 般项目 施工单位：鹤大高速公路 ZT07标项目部 编号： 、主控项目 断面核对。监理单位见证测量，现场核对开挖断面。 质 量 标 准
(4) 本工程主要技术及管理人员岗位职责分工见下表示。 二、施工工艺流程 1、工艺流程 对于Ⅴ级围岩开挖采用环形开挖预留核心土法，台阶长度 12m ～ 15m ，开挖进尺一 般为 0.6m ～1.2m ，环形开挖预留核心土法洞身开挖施工工艺见下图 施 工 程 序 及 操 作 要 点
中交一公局天大高速四标隧道施工安全技术交底为了提高高工人的安全意识，使工程顺利进行，我项目部特制定以下隧道施工安全技术交底。希望有关人员严格遵守各项规章制度及安全操作规程，不违章作业和伤害他人：1、一般规定 1.1. 施工场地应作出详细的部署和安置，出碴、进料及材料堆放场地应妥善布置，弃碴场地应设置在不堵塞河流、不污染环境、不毁坏农田的地段。对风、水、电等设施作出统一安排，并在进洞前基本完成。 1.2.进洞前应先作好洞口工程，稳定好洞口的边坡和仰坡，作出天沟、边沟等排水设施，确保地表水不致危及隧道的施工安全。 1.3. 隧道施工的各班组间，应建立完善的交接班制度，并将施工、安全等情况记载于交接班的记录簿内，工地值班负责人应认真检查交接班情况。 1.4. 所有进入隧道工地的人员，必须按规定配带安全防护用品，遵章守纪，听从指挥。1.5. 遇有不良地质地段施工时，应按照先治水、短开挖、弱爆破、强支护、早衬砌的原则稳步前进。如设计文件中指明有不良地质情况时，必要时应进行超前钻孔，探明情况，采取预防措施。 2．开挖、凿孔及爆破 2.1 开挖及凿孔 2.1.1开挖人员到达工作地点时，应首先检查工作面是否处于安全状态,并检查支护是否牢固，顶板和两帮是否稳定,如有松动的石、土块或裂缝应先予以清除或支护。 2.1.2人工开挖土质隧道时，操作人员必须互相配合，并保持必要的安全操作距离。 2.1.3机械凿岩时,宜采用湿式凿岩机或带有捕尘器的凿岩机。 2.1.4站在碴堆上作业时，应注意碴堆的稳定，防止滑坍伤人。 2.1.5风钻钻眼时，应先检查机身、螺栓、卡套、弹簧和支架是否正常完好；管子接头是否牢固，有无漏风；钻杆有无不直、带伤以及钻孔堵塞现象；湿式凿岩机的供水是否正常；干式凿岩机的捕尘设施是否良好。不合要求者应予修理或更换。 2.1.6带支架的风钻钻眼时，必须将支架安置稳妥。风钻卡钻时应用板钳松动拔出，不可敲打，未关风前不得拆除钻杆。 2.1.7在工作面内不得拆卸、修理风、电钻。 2.1.8严禁在残眼中继续钻眼。 2.2爆破 2.2.1装药与钻孔不宜平行作业。 2.2.3爆破作业和爆破器材加工人员严禁穿着化纤衣物。 2.2.4进行爆破时，所有人员应撤离现场，其安全距离为： ⑴独头巷道不少于200m；
全套路桥隧道工程施工标准做法技术资料，拿走不谢! 全套路桥隧道工程施工标准做法技术资料，都帮你准备好了！标准化施工做法手册、隧道施工全套培训讲义、地铁标化工地手册、盾构施工技术…… 综合管廊工程铝合金模板滑移施工经验交流（超多现场图）
铝合金模板滑移施工经验交流，包括滑模施工背景及现状、滑模施工目标、滑模施工介绍、滑模施工优缺点分析、下一步继续研究思路、总结及体会。 预制装配技术在城市综合管廊中的应用及展望PPT 预制装配技术在城市综合管廊中的应用及展望，主要内容包括： 1、建设发展形势 2、预制装配概述 3、预制装配现状 4、相关政策标准 5、明挖预制技术 桥梁工程施工技术培训教材及培训PPT（共300余页，内容全面）
桥梁工程施工技术培训课件，包括培训教材202页，配套PPT116页，主要内容包括：桥梁工程基础知识、通用施工技术要点、主要分部工程施工要点、质量通病及处理措施、主要风险源及安全技术措施、典型案例分析 路基工程施工技术培训教材及培训PPT（共200余页，内容全面）
路基工程施工技术培训课件，主要内容包括： 1 基础知识 2 地基处理 3 路基填筑 4 沉降观测 5 支挡、防护及排水 6 安全技术措施 7 事故案例 路桥工程施工技术管理培训教材及培训PPT（150余页）
路桥工程施工技术管理培训课件，主要内容包括： 第一章技术管理体系建设第二章技术工作基本要求 第三章施工测量管理第四章施工调查第五章设计文件审核 地铁工程施工技术培训教材及培训PPT（共300余页，内容全面）
一、地下工程基本知识二、地铁车站施工要点三、地铁暗挖区间施工要点四、质量通病及处理措施五、典型案例分析 高速公路施工桥梁工程标准化技术指南（200余页）
海峡西岸经济区高速公路网 漳州至永安联络线-龙岩漳平段888合同段（K104+970.000～K110+993.487） 隧道钢支撑施工技术交底
8888888888888888888888888888888888 二〇一二年八月二十五日
隧道钢支撑施工技术交底 1 目的 明确隧道钢支撑施工作业工艺流程、操作要点和相应的工艺标准，规范隧道钢支撑施工作业，充分发挥钢支撑在初期支护中的作用。 2 编制依据 ⑴《公路隧道施工技术规范》（JTG F60-2009） ⑵《隧道设计规范》（JTG D70-2004） ⑶《漳州至永安联络线-龙岩漳平段合同段两阶段施工图设计》 3 适用范围 适用于漳州至永安联络线-龙岩漳平段合同段两阶段施工图设计的格栅 钢架及型钢钢拱架的施工。 4 工艺流程及技术要求 隧道钢架支护分为型钢钢架和格栅钢架两种，型钢钢架主要由工字钢弯制而成，格栅钢架主要由Φ25主筋和Φ14钢筋制成。Ⅳ级、围岩采用格珊钢架，Ⅴ级围岩采用型钢拱架。 隧道各部开挖完成初喷砼后，分单元及时安装钢架，采用与定位锚杆、径向锚杆以及双侧锁脚锚杆固定，纵向采用Φ25、Φ22钢筋连接，钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。钢架施工工艺流程图见图1。 4.1 钢架加工 ⑴型钢钢架加工： 加工场地用砼硬化，精确抹平，按设计放出加工大样。钢架弯制结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。各节钢架拼装，要求尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于3cm；型钢钢架平放时，平面翘曲小于2cm。 ⑵格栅钢架加工
