ANSYS实例分析75道(含结果)
【
【ANSYS算例算例】】3.4.2(1)基于图形界面的桁架桥梁结构分析基于图形界面的桁架桥梁结构分析(stepbystep)下面以一个简单桁架桥梁为例，以展示有限元分析的全过程。
背景素材选自位于密执安的“OldNorthParkBridge“(1904-1988)，见图3-22。
该桁架桥由型钢组成，顶梁及侧梁，桥身弦杆，底梁分别采用3种不同型号的型钢，结构参数见表3-6。
桥长L=32m,桥高H=5.5m。
桥身由8段桁架组成，每段长4m。
该桥梁可以通行卡车，若这里仅考虑卡车位于桥梁中间位置，假设卡车的质量为4000kg，若取一半的模型，可以将卡车对桥梁的作用力简化为P1，P2和P3，其中P1=P3=5000N,P2=10000N，见图3-23。
图3-22位于密执安的“OldNorthParkBridge“(1904-1988)图3-23桥梁的简化平面模型(取桥梁的一半)表3-6桥梁结构中各种构件的几何性能参数构件惯性矩m4横截面积m2顶梁及侧梁
桥身弦梁
底梁
解答解答以下为基于ANSYS 图形界面(GraphicUserInterface,GUI)的菜单操作流程。
ANSYS后处理 1.ANSYS后处理时如何按灰度输出云图？ 1）你可以到utilitymenu-plotctrls-style-colors-window colors试试2）直接utilitymenu-plotctrls－redirect plots 2 将云图输出为JPG 菜单->PlotCtrls->Redirect Plots->To JPEG Files 3.怎么在计算结果实体云图中切面? 命令流 /cplane /type 图形界面操作 <1.设置工作面为切面 <2.PlotCtrls-->Style-->Hidden line Options 将[/TYPE]选项选为section 将[/CPLANE]选项选为working plane 4.非线性计算过程中收敛曲线实时显示 solution>load step opts>output ctrls>grph solu track>on 5.运用命令流进行计算时,一个良好的习惯是: 使用SELECT COMMEND后.........其后再加上ALLSEL......... 6.应力图中左侧的文字中，SMX与SMN分别代表最大值和最小值 如你plnsolv,s,eqv 则 SMX与SMN分别代表最大值等效应力和最小值等效应力
如你要看的是plnsolv,u 则SMX与SMN分别代表位移最大值和位移最小值 不要被S迷惑 mx(max) mn(min) 7.在非线性分析中，如何根据ansys的跟踪显示来判断收敛？ 在ansys output windows 有 force convergence value值和 criterion 值当前者小于后者时，就完成一次收敛你自己可以查看两条线的意思分别是: FL2：不平衡力的2范数 FCRIT：不平衡力的收敛容差， 如果前者大于后者说明没有收敛，要继续计算，当然如果你以弯矩M为收敛准则那么就对应 M L2 和 M CRIT 希望你现在能明白 8.两个单元建成公共节点，就成了刚性连接，不是接触问题了。做为接触问题，两个互相接触的单元的节点必须是不同的。 9.接触单元主要分为有厚度和无厚度的，有厚度主要以desai 为代表，无厚度的则以goodman 为代表。尽管古得曼也提出了相应的本构关系，但是如今goodman 单元成了无厚度接触单元的代名词，相应的本构关系现在也作了 较大的改进。Ansys中接触单元并不是goodman 单元，类似于goodman单元 ansys 里面的接触单元是是通用的，而goodman是一种专业的单元。goodman单元假定两片长为L的接触面以无数微小的切向和法向弹簧所连接，接触面单元与 相邻接触面两边的单元只在结点处有力的联系。单元厚度为零，受力前两接触面完全吻合. 10.怎样检查接触单元的normal direction?是不是打开 plotctrls/symbols/esys on?
压电变换器的自振频率分析及详细过程 1.模态分析的定义及其应用 模态分析用于确定设计结构或机器部件的振动特性(固有频率和振型)，即结构的固有频率和振型，它们是承受动态载荷结构设计中的重要参数。同时，也可以作为其它动力学分析问题的起点，例如瞬态动力学分析、谐响应分析和谱分析，其中模态分析也是进行谱分析或模态叠加法谐响应分析或瞬态动力学分析所必需的前期分析过程。 ANSYS的模态分析可以对有预应力的结构进行模态分析和循环对称结构模态分析。前者有旋转的涡轮叶片等的模态分析，后者则允许在建立一部分循环对称结构的模型来完成对整个结构的模态分析。 ANSYS提供的模态提取方法有:子空间法(subspace)、分块法(block lancets),缩减法(reduced/householder)、动态提取法(power dynamics)、非对称法(unsymmetric),阻尼法(damped), QR阻尼法(QR damped)等，大多数分析都可使用子空间法、分块法、缩减法。 ANSYS的模态分析是线形分析，任何非线性特性，例如塑性、接触单元等，即使被定义了也将被忽略。 2.模态分析操作过程 一个典型的模态分析过程主要包括建模、模态求解、扩展模态以及观察结果四个步骤。 (1).建模 模态分析的建模过程与其他分析类型的建模过程是类似的，主要包括定义单元类型、单元实常数、材料性质、建立几何模型以及划分有限元网格等基本步骤。 (2).施加载荷和求解 包括指定分析类型、指定分析选项、施加约束、设置载荷选项，并进行固有频率的求解等。 指定分析类型，Main Menu- Solution-Analysis Type-New Analysis,选择Modal。 指定分析选项，Main Menu-Solution-Analysis Type-Analysis Options，选择MODOPT(模态提取方法〕，设置模态提取数量MXPAND. 定义主自由度，仅缩减法使用。 施加约束，Main Menu-Solution-Define Loads-Apply-Structural-Displacement。 求解，Main Menu-Solution-Solve-Current LS。 (3).扩展模态 如果要在POSTI中观察结果，必须先扩展模态，即将振型写入结果文件。过程包括重新进入求解器、激话扩展处理及其选项、指定载荷步选项、扩展处理等。 激活扩展处理及其选项，Main Menu-Solution-Load Step Opts-Expansionpass-Single Expand-Expand modes。 指定载荷步选项。 扩展处理，Main Menu-solution-Solve-Current LS。 注意:扩展模态可以如前述办法单独进行，也可以在施加载荷和求解阶段同时进行。本例即采用了后面的方法 (4).查看结果 模态分析的结果包括结构的频率、振型、相对应力和力等
1 引言 在ANSYS平台上，所谓子结构技术就是将一组单元用矩阵凝聚为一个单元过程的技术，切吧这个单一的矩阵单元称为超单元。在ANSYS分析中，超单元可以象其他单元类型一样使用。唯一的区别就是必须先进行结构生成分析以生成能够利用的超单元。但子结构并非在所有ANSYS模块中都能利用，目前ANSYS子结构技术可以在ANSYS/Mutiphysics，ANSYS/Mechanical和ANSYS/Structural中使用。 在ANSYS平台上，使用子结构的目的主要是为了节省机时，并且允许在比较有限的计算机设备资源的基础上求解超大规模的问题。比如进行非线性分析和带有大量重复几何结构的分析。在非线性分析中，可以将模型线性部分作成子结构，这部分的单元矩阵就不用在非线性迭代过程中重复计算。而在有重复几何结构的模型中（如有四条腿的桌子），可以对于重复的部分生成超单元，然后将它拷贝到不同的位置，这样做可以节省大量的计算时间和计算机资源。 子结构还用于模型有大转动的情况下。对于这些模型，ANSYS假定每个结构都是围绕其质心转动的。在三维情况下，子结构有三个转动自由度和三个平动自由度。在大转动模型中，用户在使用部分之前无须对子结构施加约束，因为每个子结构都是作为一个单元进行处理，是允许刚体位移的。 对于大型三维问题的分析而言，需用磁盘空间相对于一个普通计算机系统来说太庞大了，在这种情况下，用户可以通过子结构将问题分块进行分析，从而使得每一块对于计算机系统来说都是可以计算和承受的。 2 ANSYS子结构使用步骤 ANSYS子结构使用过程分为以下三个步骤： 1）ANSYS子结构生成部分 生成部分就是将普通的有限元单元凝聚为一个超单元。凝聚是通过定义一组主自由度来实现的。主自由度用于定义超单元与模型中其他单元的边界，提取模型的动力学特性。图1是一个板状构件用接触单元分析的示意。由于接触单元需要迭代计算，将板状构件形成子结构将显著地节省机时。本例中，主自由度是板与接触单元相连的自由度。 图1 子结构使用示例 2）ANSYS子结构使用部分 用部分就是将超单元与模型整体相连进行分析的部分。整个模型可以是一个超单元，也可以象上例一样是超单元与非超单元相连的。使用部分的计算只是超单元的凝聚（自由度计算仅限于主自由度）和非超单元的全部计算。
阶梯轴分析步骤及结果 第一步：打开ansys点击File>Clear Database and Start new,选着Read file 点击OK弹出Verify对话框，点击Yes.开始新的分析，
点击File>Change Jobname修改工作文件名，输入zhou， 点击File>Change Title修改文件标题shang ji lian xi。 第二步：ANSYS Main Menu，点击Preferences弹出References for GUI Filtering对话框，选择Structural点击OK. 第三步：ANSYS Main Menu，点击Preprocessor>Element Type>Add/Edit/Delete弹出Element Types对话框，点击add按钮，弹出Library of Element Types对话框，选着Solid>Tet
10node 92 点击OK.关闭Element Types对话框 第四步：ANSYS Main Menu，点击Preprocessor>Material Props>Material Models弹出Define Material Nodel Behavior对话框，在Material Models Available栏选择Structural>Linear>Elastic>Isotropic弹出Linear Isotropic Properties for Mater…..对话框，在EX 框输入2E+007点击OK
第五步：ANSYS Main Menu，点击Preprocessor>Modeling>Create>Volumes>Cylinder>Solid Cylinder弹出Solid Cylinder对话框，在Radius输入0.7978，Depth输入10，点击OK生成圆 柱体。 第六步：在菜单栏点击WorkPlane>Offset WP by increments…..弹出Offset WP对话框，平
2009-04-28 14:26 ANSYS中查看截面结果的方法 一般情况下，对计算结果后处理时，显示得到的云图为结构的外表面信息。有时候，需要查看结构内部的某些截面云图，这就需要通过各种后处理技巧来获得截面的结果云图。另外，有时候需要获得截面的结果数据，也需要用到后处理的技巧。 下面对常用的查看截面结果的方法做一个介绍： 1. 通过工作平面切片查看截面云图工作平面实现。 这是比较常用的一种方法。 首先确保已经求解了问题，并得到了求解结果。 调整工作平面到需要观察的截面，可通过移动或者旋转工作平面实现。调整时注意保证工作平面与需要观察的截面平行。 在PlotCtrls菜单中设置观察类型为Section，切片平面为Working Plane。也可以通过等效的/type以及/cplane命令设置。 在通用后处理器中显示云图，得到需要查看的云图。 更简单地说，我们只需在显示云图命令前加上下面两条命令就可以了： /CPLANE,1 ! 指定截面为WP /TYPE,1,5 ! 结果显示方式选项 2. 通过定义截面查看截面云图 这种方法也需要用到工作平面与切片，步骤如下： 首先确保已经得到了求解结果。 调整工作平面到需要观察的截面。 在PlotCtrls菜单中设置观察类型为Working Plane，或者使用命令/cplane,1。通过sucr命令定义截面，选择（cplane）。 通过sumap命令定义需要查看的物理量。 通过supl命令显示结果。 3. 通过定义路径查看云图与保存数据 首先确保已经得到了求解结果。 通过path与ppath命令定义截面路径。 通过pdef命令映射路径。 通过plpath、prpath与plpagm命令显示及输出结果。
一、显示某个时间点的温度云图 1、General Postproc →Read Result →By Time/Freq 2、在跳出的窗口中输入时间点，点击OK按钮 3、然后点Plot Results按下图操作
3、然后点击plot →Replot即可显示该时刻的云图 二、提取某个节点的数值 1、首先通过下列命令，选择部分单元 nsel,s,loc,x,0,0.025 esln,all 然后读取所需节点的编号。 2、点击时间历程后处理器TimeHist postproc弹出如箭头所指对话框。 点击图对话框左上角的绿色增加按钮
弹出对话框 点击ok按钮，在弹出的对话框中输入节点编号，或者鼠标点击选择节点即可将新的数据读入对话框中如下图所示 然后即可通过窗口上的按钮对数据进行操作处理。
/POST1 set,last !定义数据集从结果文件中读出，last表示读取最后的数据集plnsol,s,eqv !以连续的轮廓线形式显示结果，S表示应力，EQV表示等效应力 查看某个截面的云图 !-----------------选取节点结果 /post1 !seltol,1.0e-10 set,,,,,2.5 !nsel,s,loc,y,0.1,0.1 nsel,s,loc,x,0.02 /page,99999,132,99999,240 !-------------------显示某个截面 wprota,,,90 wpoffs,,,0.02 /CPLANE,1 !指定截面为WP /TYPE,1,5 !结果显示方式选项 工作平面移回全局坐标原点 WPCSYS,-1 nsel,s,loc,x,0,0.025 esln,,1,ACTIVE
ansys命令流----前后处理和求解常用命令之求解与后处理.txt都是一个山的狐狸，你跟我讲什么聊斋，站在离你最近的地方，眺望你对别人的微笑，即使心是百般的疼痛只为把你的一举一动尽收眼底．刺眼的白色，让我明白什么是纯粹的伤害。3 /solu u /solu 进入求解器 3.1 加边界条件 u D, node, lab, value, value2, nend, ninc, lab2, lab3, ……lab6 定义节点位移约束Node : 预加位移约束的节点号，如果为all,则所有选中节点全加约束，此时忽略nend和ninc. Lab: ux,uy,uz,rotx,roty,rotz,all Value,value2: 自由度的数值（缺省为0） Nend, ninc: 节点范围为：node-nend，编号间隔为ninc Lab2-lab6: 将lab2-lab6以同样数值施加给所选节点。 注意：在节点坐标系中讨论 3.2 设置求解选项 u antype, status, ldstep, substep, action antype: static or 1 静力分析 buckle or 2 屈曲分析 modal or 3 模态分析 trans or 4 瞬态分析 status: new 重新分析（缺省），以后各项将忽略 rest 再分析，仅对static,full transion 有效 ldstep: 指定从哪个荷载步开始继续分析，缺省为最大的，runn数（指分析点的最后一步）substep: 指定从哪个子步开始继续分析。缺省为本目录中，runn文件中最高的子步数action, continue: 继续分析指定的ldstep,substep 说明：继续以前的分析（因某种原因中断）有两种类型 singleframe restart: 从停止点继续 需要文件：jobname.db 必须在初始求解后马上存盘 jobname.emat 单元矩阵 jobname.esav 或 .osav : 如果.esav坏了，将.osav改为.esav results file: 不必要，但如果有，后继分析的结果也将很好地附加到它后面 注意：如果初始分析生成了.rdb, .ldhi, 或rnnn 文件。必须删除再做后继分析 步骤：（1）进入anasys 以同样工作名 （2）进入求解器，并恢复数据库 （3）antype, rest （4）指定附加的荷载 （5）指定是否使用现有的矩阵（jobname.trl）（缺省重新生成） kuse: 1 用现有矩阵 （6）求解 multiframe restart:从以有结果的任一步继续（用不着） u pred,sskey, --,lskey….. 在非线性分析中是否打开预测器 sskey: off 不作预测（当有旋转自由度时或使用solid65时缺省为off） on 第一个子步后作预测（除非有旋转自由度时或使用solid65时缺省为on） -- ：未使用变量区
1.ANSYS后处理时如何按灰度输出云图？ 1）你可以到utilitymenu-plotctrls-style-colors-window colors试试 2）直接utilitymenu-plotctrls－redirect plots 2 将云图输出为JPG 菜单->PlotCtrls->Redirect Plots->To JPEG Files 3.怎么在计算结果实体云图中切面? 命令流 /cplane /type 图形界面操作 <1.设置工作面为切面 <2.PlotCtrls-->Style-->Hidden line Options 将[/TYPE]选项选为section 将[/CPLANE]选项选为working plane 4.非线性计算过程中收敛曲线实时显示 solution>load step opts>output ctrls>grph solu track>on 5.运用命令流进行计算时,一个良好的习惯是: 使用SELECT COMMEND后.........其后再加上ALLSEL......... 6.应力图中左侧的文字中，SMX与SMN分别代表最大值和最小值 如你plnsolv,s,eqv 则SMX与SMN分别代表最大值等效应力和最小值等效应力 如你要看的是plnsolv,u 则SMX与SMN分别代表位移最大值和位移最小值 不要被S迷惑 mx(max) mn(min) 7.在非线性分析中，如何根据ansys的跟踪显示来判断收敛？ 在ansys output windows 有force convergenge valu 值和criterion 值当前者小于后者时，就完成一次收敛

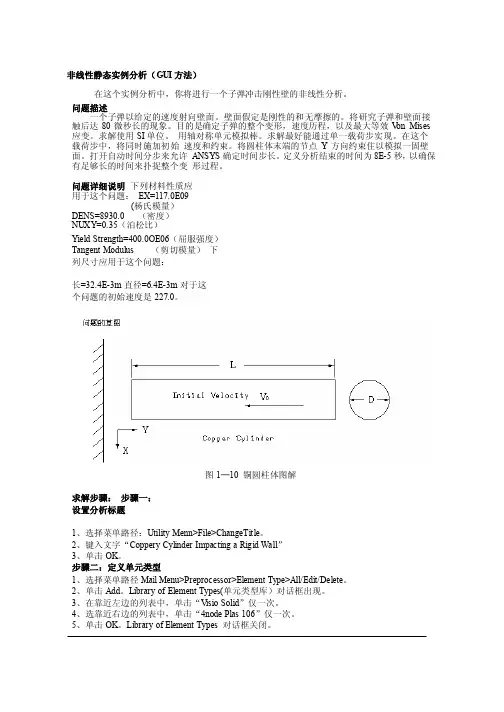

一般的接触分类 (2) ANSYS接触能力 (2) 点─点接触单元 (2) 点─面接触单元 (2) 面─面的接触单元 (3) 执行接触分析 (4) 面─面的接触分析 (4) 接触分析的步骤： (4) 步骤1：建立模型，并划分网格 (4) 步骤二：识别接触对 (4) 步骤三：定义刚性目标面 (5) 步骤4：定义柔性体的接触面 (8) 步骤5：设置实常数和单元关键字 (10) 步骤六： (21) 步骤7：给变形体单元加必要的边界条件 (21) 步骤8：定义求解和载步选项 (22) 第十步：检查结果 (23) 点─面接触分析 (25) 点─面接触分析的步骤 (26) 点－点的接触 (35) 接触分析实例（GUI方法） (38) 非线性静态实例分析（命令流方式） (42) 接触分析 接触问题是一种高度非线性行为，需要较大的计算资源，为了进行实为有效的计算，理解问题的特性和建立合理的模型是很重要的。 接触问题存在两个较大的难点：其一，在你求解问题之前，你不知道接触区域，表面之间是接触或分开是未知的，突然变化的，这随载荷、材料、边界条件和其它因素而定；其二，大多的接触问题需要计算摩擦，有几种摩擦和模型供你挑选，它们都是非线性的，摩擦使问题的收敛性变得困难。
一般的接触分类 接触问题分为两种基本类型：刚体─柔体的接触，半柔体─柔体的接触，在刚体─柔体的接触问题中，接触面的一个或多个被当作刚体，（与它接触的变形体相比，有大得多的刚度），一般情况下，一种软材料和一种硬材料接触时，问题可以被假定为刚体─柔体的接触，许多金属成形问题归为此类接触，另一类，柔体─柔体的接触，是一种更普遍的类型，在这种情况下，两个接触体都是变形体（有近似的刚度）。 ANSYS接触能力 ANSYS支持三种接触方式：点─点，点─面，平面─面，每种接触方式使用的接触单元适用于某类问题。 为了给接触问题建模，首先必须认识到模型中的哪些部分可能会相互接触，如果相互作用的其中之一是一点，模型的对立应组元是一个结点。如果相互作用的其中之一是一个面，模型的对应组元是单元，例如梁单元，壳单元或实体单元，有限元模型通过指定的接触单元来识别可能的接触匹对，接触单元是覆盖在分析模型接触面之上的一层单元，至于ANSTS使用的接触单元和使用它们的过程，下面分类详述。 点─点接触单元 点─点接触单元主要用于模拟点─点的接触行为，为了使用点─点的接触单元，你需要预先知道接触位置，这类接触问题只能适用于接触面之间有较小相对滑动的情况（即使在几何非线性情况下） 如果两个面上的结点一一对应，相对滑动又以忽略不计，两个面挠度（转动）保持小量，那么可以用点─点的接触单元来求解面─面的接触问题，过盈装配问题是一个用点─点的接触单元来模拟面─与的接触问题的典型例子。 点─面接触单元 点─面接触单元主要用于给点─面的接触行为建模，例如两根梁的相互接触。 如果通过一组结点来定义接触面，生成多个单元，那么可以通过点─面的接触单元来模拟面─面的接触问题，面即可以是刚性体也可以是柔性体，这类接触问题的一个典型例子是插头到插座里。
a n s y s后处理结果图形 的处理 标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
ansys后处理结果图形的处理 对体和面来说，ANSYS默认的结果输出格式是云图格式，而这种彩色云图打印为黑白图像时对比很不明显，无法表达清楚，这对于发表文章来说是非常不便的。发文章所用的结果图最好是等值线图，并且最好是黑白的等值线图。笔者原来进行这项工作时一般借用photoshop等第三方软件，很麻烦，并且效果不好。现通过摸索，发现通过灵活运用ansys本身也能实现这项功能。现将步骤写给大家，感谢simwe对我的帮助。 （1）将要输出的结果调出，这时为彩色云图； （2）将云图转换为等值线图的形式 GUI：plotCtrls—>Device Options—>[/DEVI]中的vector mode 选为on 命令：/DEVICE,VECTOR,1 这时结果为彩色等值线，若直接输出，打印为黑白图像时仍然不清晰，为此需进行以下几步将图像转换为黑白形式； （3）将背景变为白色 命令：jpgprf,500,100,1 /rep （4）对等值线中的等值线符号（图中为A,B,C等）的疏密进行调整 GUI：plotCtrls—>Style—>Contours—> Contours Labeling 在Key Vector mode contour label 中选中on every Nth elem，然后在N= 输入框中输入合适的数值，例如5，多试几次，直到疏密合适 命令：/clabel,1,5 （5）将彩色等值线变为黑色
GUI：plotCtrls—>Style—>Colors—>Contours Colors 将Items Numbered 1，Items Numbered 2等复选框中的颜色均选为黑色，图像即可变为黑白等值线图像命令：/color,cntr,whit,1 等等 （6）最后一步：出图 GUI：plotCtrls—>Capture Image 希望对大家能有所帮助。 一个使生成的图片在word里面比较好看的方法： 1、Plotctrls>Redirect Plots>To png file 2、选“Force White BG and Black FG",然后把Pixle resolution 换到1200！
面与面接触实例：插销拨拉问题分析 定义单元类型 Element/add/edit/delete 定义材料属性 Material Props/Material Models Structural/Linear/Elastic/Isotropic 定义材料的摩擦系数 … 建立几何模型 Modeling/Create/Volumes/Block/By Dimensions X1=Y1=0，X2=Y2=2，Z1=，Z2=
Modeling/Create/Volumes/Cylinder/By Dimensions Modeling/Operate/Booleans/Subtract/Volumes 先拾取长方体，再拾取圆柱体。 Modeling/Create/Volumes/Cylinder/By Dimensions 、 划分掠扫网格 Meshing/Size Cntrls/ManualSize/Lines/Picked Lines 拾取插销前端的水平和垂直直线，输入NDIV=3再拾取插座前端的曲线，输入NDIV=4
PlotCtrls/Style/Size and Shape，在Facets/element edge列表中选择2 facets/edge 建立接触单元 : Modeling/Create/Contact pair，弹出Contact Manager对话框，如图所示。 单击最左边的按钮，启动Contact Wizard（接触向导），如图所示。
单击Pick Target，选择目标面。 选择接触面 定义位移约束 施加对称约束，Define Loads/Apply/Structural/Displacement/Symmetric On Areas，选择对称面。 再固定插座的左侧面。 ） 设置求解选项 Analysis Type/Sol’s Control

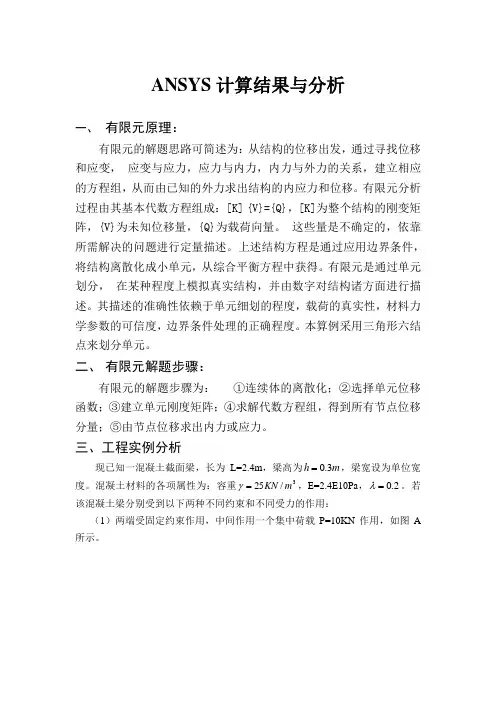

ANSYS 计算结果与分析 一、 有限元原理： 有限元的解题思路可简述为：从结构的位移出发，通过寻找位移和应变， 应变与应力，应力与内力，内力与外力的关系，建立相应的方程组，从而由已知的外力求出结构的内应力和位移。有限元分析过程由其基本代数方程组成：[K] {V}={Q}，[K]为整个结构的刚变矩阵，{V}为未知位移量，{Q}为载荷向量。 这些量是不确定的，依靠所需解决的问题进行定量描述。上述结构方程是通过应用边界条件，将结构离散化成小单元，从综合平衡方程中获得。有限元是通过单元划分， 在某种程度上模拟真实结构，并由数字对结构诸方面进行描述。其描述的准确性依赖于单元细划的程度，载荷的真实性，材料力学参数的可信度，边界条件处理的正确程度。本算例采用三角形六结点来划分单元。 二、 有限元解题步骤： 有限元的解题步骤为： ①连续体的离散化；②选择单元位移函数；③建立单元刚度矩阵；④求解代数方程组，得到所有节点位移分量；⑤由节点位移求出内力或应力。 三、工程实例分析 现已知一混凝土截面梁，长为L=2.4m ，梁高为m h 3.0=，梁宽设为单位宽度。混凝土材料的各项属性为：容重3/25m KN =γ，E=2.4E10Pa ，2.0=λ。若该混凝土梁分别受到以下两种不同约束和不同受力的作用： （1）两端受固定约束作用，中间作用一个集中荷载P=10KN 作用，如图A 所示。
（2）一端受固定约束作用悬臂梁，梁上作用一均布荷载q=5KN/m作用，如图B所示。 现要求使用有限元中的三角形六节点单元来计算两种情况下梁的位移与应力，并 与力学计算结果进行比较和分析 ANSYS分析过程 （1）两端固定
《大型结构分析软件的应用及开发》 学习报告 学院：建筑工程学院 专业班级：工程力学141 姓名：付贤凯 指导老师：姚激 学号：201411012111
1．模型介绍 如下图所示的一桁架结构，受一集中力大小为800N的作用，杆件的弹性模量为200GPa，泊松比为0.3。杆件的截面为正方形达长为1m，横截面面积为1m2。现求它的变形图与轴力图。 图1 桁架模型与受力简图（单位：mm） 2．建模与划分网格 利用大型有限元软件ANSYS，采用Link，2Dspar 1的单元进行模拟，通过网格的划分得到如图2所示的有限元模型。 图2 有限元模型
结合有限元模型中的约束条件为左侧在X与Y方向铰支固定，荷载条件为最右侧处施加向下的集中力P=800N。施加约束与荷载后的几何模型如图4所示。 图3 施加荷载与约束的几何模型 3．位移与轴力图 因在Y方向受力，所以主要做Y方向的位移图，又因为杆件在轴线方向有变形，故在X 方向仍有一定的位移。则图5为变形前后的板件形状。图6为模型沿Y方向的位移图，图7为模型沿X方向的位移图，图8为模型的总位移图。 图4 桁架变形前后形状图
图5 Y方向位移图 图6 X方向位移图
图7总位移图 分析所有的位移图可以看出从以看出左端变形最小，为零，右端变形最大。从总位移图可以看出最大的位移在左下点处，大小为0.164×10?5m。从X方向位移图可以看出，左下点处在X方向位移最大为0.36×10?6。从Y方向位移图可以看出最大位移在左下点处为0.164×10?5。都符合实际情况，图9为模型的轴力图。 图8 轴力图
有限元与CAE分析报告 专业： 班级： 学号： 姓名： 指导教师： 2016年 1 月 2 日
简支梁的静力分析 一、问题提出 长3m的工字型梁两端铰接中间1.5m位置处受到6KN的载荷作用，材料弹性模量E=200e9，泊松比0.28，密度7850kg/㎡ 二、建立模型 1.定义单元类型 依次单击Main Menu→Preprocessor→Elementtype→Add/Edit/Delete，出现对话框如图，单击“Add”，出现一个“Library of Element Type”对话框，在“Library of Element Type”左面的列表栏中选择“Structural Beam”，在右面的列表栏中选择3 node 189,单击“OK”。
2设置材料属性 依次单击Main Menu→Preprocessor→MaterialProps>Material Modes，出现“Define Material ModelBehavior”对话框，在“Material Model Available”下面的对话框中，双击打开“Structural→Linear→Elastic→Isotropic”,出现对话框，输入弹性模量EX=2E+011,PRXY=0.28，单击“OK”。 依次单击Main Menu→Preprocessor→MaterialProps>Material Modes，出现“Define Material ModelBehavior”对话框，在“Material Model Available”下面的对话框中，双击打开“Structural→Density”弹出对话框，输入DENS为7850 3.创建几何模型 1)设定梁的截面尺寸
ANSYS 中如何使用接触向导定义接触对 在ANSYS 中定义接触通常有两种方法： 1. 用户自己手工创建接触单元和目标单元。这种方法，在定义接触和目标单元时还比较简单，但是在设置或修改单元属性和定义实常数时却比较复杂。需要用户对接触有较深刻的理解和通过实践积累丰富的经验。 2. 使用接触管理器中的接触向导定义接触对：使用接触管理器 (接触向导) 定义接触对(即接触单元和目标单元) 时，可以定义除了点-点接触以外的各种接触类型；它可以自动生成接触单元和目标单元，并提供了一组默认的单元属性和实常数值。使用这些默认的设置，加上适当的求解设置，对于多数接触问题都能够获得收敛的结果。而且，如果使用默认设置时，计算不收敛或对结果不太满意，也可以通过接触管理器(接触向导) 对单元属性和实常数方便的进行修改和调整。 因此，我们推荐，在可能的情况下，尽量使用接触管理器(接触向导) 来定义接触。本文将通过一个实例介绍接触管理器的基本使用方法。 所使用的例子如下： 两块平板，中间夹一个圆球。上面平板的上表面承受压力，分析模型的变形和应力随压力的变化。 两块平板，尺寸都是(100*100*20)，相距100。中间夹一个半径50 的圆球。两个平板分别与圆球的上下边缘接触。尺寸单位为mm。几何模型如图1。
图 1 中，为了能够划分映射网格，分别对体积进行了切割材料属性为：两块平板： E = 201000 Mpa；μ= 0.3 圆球： E = 70100 Mpa；μ= 0.33 接下来对各个Volumes 划分网格，单元类型采用solid186 (20 节点六面体)，单元边长统一取 6 mm。网格划分结果如图 2 所示：
ansys中怎么导入上一步分析的结果文件 仔细研读下面案例，应该有很大帮助! 将Ansys计算结果（比如加速度值）写成fre文件的命令流。 /POST26 NSOL,2,10,U,Y,UY_2!定义第二个变量为UY_2,值为10号节点Y方向的位移,节点可任选,但要保证其值非0 XVAR,1!定义时间变量为坐标横轴 PLVAR,2 *GET,num_var,VARI,0,NSETS!将变量长度值赋给变量num_var k=num_var *DIM,SYSNOISE_TITLE,CHAR,5,4 SYSNOISE_TITLE(1,1)='SYSNOISE' SYSNOISE_TITLE(1,2)='ACCELER' SYSNOISE_TITLE(1,3)='ATIONS' SYSNOISE_TITLE(1,4)='FILE'
SYSNOISE_TITLE(2,1)='Rev5.5 SYSNOISE_TITLE(2,2)='IBM P2E' Y-C _o(o l#i SYSNOISE_TITLE(2,3)='SSL11' SYSNOISE_TITLE(2,4)='-AUG-02' SYSNOISE_TITLE(3,1)='ACCELERA' SYSNOISE_TITLE(3,2)='TION_St' SYSNOISE_TITLE(3,3)='ructure' SYSNOISE_TITLE(4,1)='11-AUG-2002' SYSNOISE_TITLE(4,2)='10:07' SYSNOISE_TITLE(4,3)=':13' SYSNOISE_TITLE(5,1)='TIME' *CFOPEN,ACCE,fre!定义数据结果文件，ACCE.fre *VWRITE,SYSNOISE_TITLE(1,1),SYSNOISE_TITLE(1,2),SYSNOISE_TITLE(1,3),SYS NOISE_TITLE(1,4)*get,nmax,node,,num,max,!得到节点编号的最大数 *DIM,T_U,ARRAY,k,4!定义保存时间历程结果的矩阵T_U，有num_var行，4列VGET,T_U(1,1,1),1!矩阵的第一列保存第一个时间历程变量（默认为TIME） *dim,num_t,,1,5!定义一个数组 *DIM,SYSNOISE_SUBT1,CHAR,1,4
结合自身经验，谈ANSYS中的APDL命令(一) 发表时间：2009-4-7 作者: 倪欣来源: e-works 关键字: ansys APDL 命令流 在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，本文是作者结合自身经验所总结的一些命令。 在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，这些功能一般来说通过菜单操作也能够实现（而那些命令流能够实现，菜单操作实现不了的单个命令比较少见）。 以下命令是结合我自身经验，和前辈们的一些经验而总结出来的，希望对大家有帮助。 （1）．Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线 type: s 从全部线中选一组线 r 从当前选中线中选一组线 a 再选一部线附加给当前选中组 au none u(unselect) inve: 反向选择 item: line 线号 loc 坐标 length 线长 comp: x,y,z kswp: 0 只选线 1 选择线及相关关键点、节点和单元 （2）．Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点 type: S: 选择一组新节点（缺省） R: 在当前组中再选择 A: 再选一组附加于当前组 U: 在当前组中不选一部分 All: 恢复为选中所有 None: 全不选 Inve: 反向选择 Stat: 显示当前选择状态 Item: loc: 坐标 node: 节点号 Comp: 分量 Vmin,vmax,vinc: ITEM范围 Kabs: “0”使用正负号 “1”仅用绝对值 （3）．Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元 type: S: 选择一组单元（缺省）
ansys有限元强度分析 一、实验目的 1 熟悉有限元分析的基本原理和基本方法； 2 掌握有限元软件ANSYS的基本操作； 3 对有限元分析结果进行正确评价。 二、实验原理 利用ANSYS进行有限元静力学分析 三、实验仪器设备 1 安装windows XP的微机； 2 ANSYS11.0软件。 四、实验内容与步骤 1 熟悉ANSYS的界面和分析步骤； 2 掌握ANSYS前处理方法，包括三维建模、单元设置、网格划分和约束设置；3掌握ANSYS求解和后处理的一般方法； 4 实际应用ANSYS软件对六方孔螺钉头用扳手进行有限元分析。 五、实验报告 1）以扳手零件为例，叙述有限元的分析步骤； 答：（1）选取单元类型为92号； （2）定义材料属性，弹性模量和泊松比；
建立模型。先生成一个边长为0.0058的六边形平面，再创建三条线，其中z向长度为0.19，x向长度0.075，中间一段0.01的圆弧，然后把面沿着三条线方向拉伸，生成三维实体1如题中所给形状，只是手柄短了0.01；把坐标系沿z轴方向平移0.01，再重复作六边形面，拉伸成沿z轴相反方向的长为0.01的实体2；利用布尔运算处理把实体1和2粘接成整体。 （4）划分网格。利用智能网格划分工具划分网格，网格等级为4级。
（5）施加约束。在扳手底部面上施加完全约束； （6）施加作用力。在实体2的上部面上施加344828pa（20/（0.01*0.0058））的压强，在实体2的下部面的临面上施加1724138pa(100/0.01/0.0058)的压强；
（7）求解，进入后处理器查看求解结果，显示应力图。 2）对扳手零件有限元分析结果进行评价； 答：结果如图所示： 正确的显示出了受力的最大位置及变形量，同时给出了各处受力的值，分析结果基本正确，具有一定的参考意义。
ANSYS高级接触问题 第一章接触问题概述 在工程中会遇到大量的接触问题，如齿轮的啮合、法兰联接、机电轴承接触、卡头与卡座、密封、板成形、冲击等等。接触是典型的状态非线性问题，它是一种高度非线性行为。接触例子如图1： 分析中常常需要确定两个或多个相互接触物体的位移、接触区域的大小和接触面上的应力分布。 接触分析存在两大难点： 在求解之前，你不知道接触区域、表面之间是接触或分开是未知的，表面之间突然接触或突然不接触会导致系统刚度的突然变化。 大多数接触问题需要计算摩擦。摩擦是与路径有关的现象，摩擦响应还可能是杂乱的，使问题求解难以收敛。 1.1 接触分类 1.1.1 刚－柔 一个表面是完全刚性的—除刚体运动外无应变、应力和变形，另一表面为软材料构成是可变形的。 只在一个表面特别刚硬并且不关心刚硬物体的应力时有效。 1.1.2 柔－柔
两个接触体都可以变形。 1.2 接触单元 ANSYS采用接触单元来模拟接触问题：跟踪接触位置；保证接触协调性（防止接触表面相互穿透）；在接触表面之间传递接触应力（正压力和摩擦）。 接触单元就是覆盖在分析模型接触面上的一层单元。在ANSYS中可以采用三种不同的单元来模拟接触：面—面接触单元；点—面接触单元；点—点接触单元。 不同的单元类型具有完全不同的单元特性和分析过程。 1.2.1 面—面接触单元 用于任意形状的两个表面接触，不必事先知道接触的准确位置；两个面可以具有不同的网格；支持大的相对滑动；支持大应变和大转动。例如：面一面接触可以模拟金属成型，如轧制过程。 1.2.2 点—面接触单元 用于某一点和任意形状的面的接触，可使用多个点－面接触单元模拟棱边和面的接触；不必事先知道接触的准确位置；两个面可以具有不同的网格；支持大的相对滑动；支持大应变和大转动。例：点面接触可以模拟棱边和面之间的接触。 1.2.3 点－点接触单元 用于模拟单点和另一个确定点之间的接触。建立模型时必须事先知道确切的接触位置；多个点－点接触单元可以模拟两个具有多个单元表面间的接触；每个
第20章接触分析实例 在这个实例中，将对一个盘轴紧配合结构进行接触分析。第一个载荷步分析轴和盘在过盈配合时的应力，第二个载荷步分析将该轴从盘心拔出时轴和盘的接触应力情况。 20.1 问题描述： 在旋转机械中通常会遇到轴与轴承、轴与齿轮、轴与盘连接的问题，根据各自的不同情况可能有不同的连接形式。但大多数连接形式中存在过盈配合，也就是涉及到接触问题的分析。这里我们以某转子中轴和盘的连接为例，分析轴和盘的配合应力以及将轴从盘中拔处时盘轴连接处的应力情况。 本实例的轴为一等直径空心轴，盘为等厚度圆盘，其结构及尺寸如图20.1所示。由于模型和载荷都是轴对称的，可以用轴对称方法进行分析。这里为了后处理时观察结果更直观，我们采用整个模型的四分之一进行建模分析，最后将其进行扩展，来观察整个结构的变形及应力分布、变化情况。盘和轴用同一种材料，其性质如下： 弹性模量：EX=2.1E5 泊松比：NUXY=0.3 接触摩擦系数：MU=0.2 20.1 盘轴结构图
20.2 建立有限元模型 在ANSYS6.1中，首先我们通过完成如下工作来建立本实例的有限元模型，需要完成的工作有：指定分析标题，定义单元类型，定义材料性能，建立结构几何模型、进行网格划分等。根据本实例的结构特点，我们将首先建立代表盘和轴的两个1/4圆环面，然后对其进行网格划分，得到有限元模型。 20.2.1设置分析标题 本实例为进行如图20.1所示的盘轴结构的接触分析，属于非线性结构分析范畴。跟前面实例一样，为了在后面进行菜单方式操作时的方便，需要在开始分析时就指定本实例分析范畴为“Structural”。本实例的标题可以命名为：“Analysis of a Axis Contacting a hole in a Disc”，具体的操作过程如下： 1．选取菜单路径Utility Menu | File | Change Jobname，将弹出Change Jobname (修改文件名)对话框，如图20.2所示。在Enter new jobname (输入新文件名)文本框中输入文字“CH20”，为本分析实例的数据库文件名。并单击New log and error files (新的日志和错误 文件)单选框，使其变为“Yes ”，为本实例的分析过程创建新的日志。单击按钮关 闭对话框，完成文件名的修改。 图20.2 修改文件名对话框 2．选取菜单路径Utility Menu | File | Change Title，将弹出Change Title (修改标题)对话框，如图20.3所示。在Enter new title (输入新标题)文本框中输入文字“Analysis of a Axis Contacting a hole in a Disc ”，为本分析实例的标题名。单击按钮，完成对标题名的指定。 图20.3 修改标题对话框 3．选取菜单路径Utility Menu | Plot | Replot，指定的标题“Analysis of a Axis Contacting a hole in a Disc”将显示在图形窗口的左下角(图略)。 4．选取菜单路径Main Menu | Preference，将弹出Preference of GUI Filtering (菜单过滤参数选择)对话框。单击Structual(结构)选项使之被选中，以将菜单设置为与结构分析相关
