(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910104353.9
(22)申请日 2019.02.01
(71)申请人 李风军
地址 261400 山东省烟台市莱州市教育路
小区405楼3单元101室
(72)发明人 李风军 樊传刚 高元宝 樊曦
(74)专利代理机构 安徽知问律师事务所 34134
代理人 于婉萍 平静
(51)Int.Cl.
E02D 5/46(2006.01)
E02D 15/00(2006.01)
E02D 3/00(2006.01)
(54)发明名称一种超高压旋喷桩机及旋喷桩施工方法(57)摘要本发明公开了一种超高压旋喷桩机及旋喷桩施工方法，属于桩基设备技术领域。本发明包括自行行走系统、整体工作台、旋转式工作台、支撑推杆机构、钢丝绳卷扬机构、塔杆机构、动力头和钻杆机构，其中整体工作台设置于自行行走系统上，旋转式工作台位于整体工作台的上方且可相对于整体工作台进行旋转；所述支撑推杆机构采用多级可伸缩液压推杆，其两端分别与旋转式工作台及塔杆机构相铰接，且支撑推杆机构与旋转式工作台及塔杆机构之间还分别通过第二改向液压缸推杆、第一改向液压缸推杆相连。采用本发明的技术方案可以有效扩大旋喷桩机定位后的软弱地基施工区域范围和单次旋喷施工的深度，提高了施工效率，并能保证软弱地基加固
效果。权利要求书2页 说明书8页 附图3页CN 109594557 A 2019.04.09
C N 109594557
A
权 利 要 求 书1/2页CN 109594557 A
1.一种超高压旋喷桩机，其特征在于：包括自行行走系统(24)、整体工作台(26)、旋转式工作台(20)、支撑推杆机构、钢丝绳卷扬机构、塔杆机构、动力头和钻杆机构，其中整体工作台(26)设置于自行行走系统(24)上，旋转式工作台(20)位于整体工作台(26)的上方且可相对于整体工作台(26)进行旋转；所述支撑推杆机构采用多级可伸缩液压推杆，其两端分别与旋转式工作台(20)及塔杆机构相铰接，且支撑推杆机构与旋转式工作台(20)及塔杆机构之间还分别通过第二改向液压缸推杆(18)、第一改向液压缸推杆(14)相连；所述塔杆机构上通过钢丝绳卷扬机构安装有动力头和钻杆机构。
2.根据权利要求1所述的一种超高压旋喷桩机，其特征在于：所述支撑推杆机构包括无伸缩推杆套管(16)及依次套装于无伸缩推杆套管(16)内部的至少一级中间液压伸缩推杆套管(15)和末级液压伸缩推杆套管(12)，其中无伸缩推杆套管(16)的尾端通过换向节与旋转式工作台(20)的中心相连，末级液压伸缩推杆套管(12)的自由端通过第一换向连接(11)与塔杆机构相铰接。
3.根据权利要求1所述的一种超高压旋喷桩机，其特征在于：所述的塔杆机构为多级可伸缩液压塔杆结构，其包括塔杆芯杆(2)及依次套装于塔杆芯杆(2)外部，并通过液压驱动的多级塔杆套管(4)；所述塔杆机构的底部设有支撑底板(10)。
4.根据权利要求1-3中任一项所述的一种超高压旋喷桩机，其特征在于：所述的钢丝绳卷扬机构包括钢丝绳卷扬转筒(27)、变向导轮和钢丝绳(3)，其中钢丝绳卷扬转筒(27)固定安装于整体工作台(26)上，钢丝绳(3)一端固定于钢丝绳卷扬转筒(27)上，其另一端绕过塔杆机构上的变向导轮与动力头机架(6)固定相连，所述动力头安装于动力头机架(6)上。
5.根据权利要求1-3中任一项所述的一种超高压旋喷桩机，其特征在于：所述的动力头包括依次相连的电动机(7)、减速机(8)和液压夹头(9)，电动机(7)安装于动力头机架(6)上，减速机(8)的低速轴通过液压夹头(9)与钻杆机构相连。
6.根据权利要求1-3中任一项所述的一种超高压旋喷桩机，其特征在于：所述的液压夹头(9)与钻杆机构之间设有导流器，该导流器包括导流器外壳(313)及转动安装于导流器外壳(313)内部的转轴(312)，转轴(312)一端与动力头固定相连，其另一端与钻杆机构固定相连；更进一步的，所述转轴(312)与导流器外壳(313)之间的腔体通过密封圈(315)分隔为浆液A分配室(316)、高压气体分配室(317)及浆液B分配室(320)，三个分配室分别与浆液A接管(327)、气体接管(318)和浆液B接管(325)相连，并分别通过浆液A分配管(326)、气体分配管(319)及浆液B分配管(324)与钻杆机构上的喷嘴相连通。
7.根据权利要求6所述的一种超高压旋喷桩机，其特征在于：所述的钻杆机构包括依次可拆卸连接的至少一级中空钻杆及中空钻头，所述中空钻杆及中空钻头内均设有分别与浆液A分配管(326)、气体分配管(319)及浆液B分配管(324)相连通的浆液A输送管、气体输送管和浆液B输送管，所述中空钻头内的浆液A输送管、气体输送管和浆液B输送管分别与浆液A喷嘴(341)、高压气体喷嘴(339)及浆液B喷嘴(340)相连通，且浆液A喷嘴(341)、浆液B喷嘴(340)及高压气体喷嘴(339)依次套装形成三套管结构。
8.根据权利要求7所述的一种超高压旋喷桩机，其特征在于：所述导流器转轴(312)的上端设有与动力头配合的连接轴头(311)，其下端设有与中空钻杆配合的导流器接盘(322)，所述中空钻杆的两端对应设有钻杆上部接盘(328)和钻杆下部接盘(333)；所述中空钻头的两相对侧壁上设有对称分布的两组喷嘴组件，其端部的钻头(342)采用三翼钻头；所
2
高压旋喷桩施工工艺 高压旋喷桩施工技术是70年代日本首先提出，它是在静压灌浆的基础上，引进水力采煤技术而发展起来的，是利用射流作用切割掺搅地层，改变原地层的结构和组成，同时灌入水泥浆或复合浆形成凝结体，借以达到加固地基和防渗的目的。 1工艺特点 （1 ）施工机具设备简单，施工简便。 （ 2）具有较好的耐久性，且料源广阔，价格低廉。 （3 ）噪声小，无污染。 2适用范围 （1）受土层、土的粒度、土的密度、硬化剂粘性、硬化剂硬化时间影响小，可广泛应用于淤泥、淤泥质土、粘性土、粉质粘土、（亚粘土）、粉土（亚砂土）、砂土、黄土及人工填土中的素填土甚至碎石土等多种土层。 （2）可作为既有建筑和新建建筑的地基加固之用，也可作为基础防渗之用；可作为施工中的临时措施（如深基坑侧壁挡土或挡水、防水帷幕等），也可作为永久建筑物的地基加固、防渗处理。 （3）当用于处理泥炭土或地下水具有侵蚀性、地下水流速过大和已涌水的地基工程时，宜通过试验确定其适用性。 3工艺原理及设计要求 3.1加固原理 高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为20～40MPa 的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩），以达到加固地基或止水防渗的目的。 根据喷射方法的不同，喷射注浆可分为单管法、二重管法和三重管法。 单管法：单层喷射管，仅喷射水泥浆。 二重管法：又称浆液气体喷射法，是用二重注浆管同时将高压水泥浆和空气两种介质喷射流横向喷射出，冲击破坏土体。在高压浆液和它外圈环绕气流的共同作用下，破坏土体的能量显著增大，最后在土中形成较大的固结体。 三重管法：是一种浆液、水、气喷射法，使用分别输送水、气、浆液三种介质的三重注浆管，在以高压泵等高压发生装置产生高压水流的周围环绕一股圆筒状气流，进行高压水流喷射流和气流同轴喷射冲切土体，形成较大的空隙，再由泥浆泵将水泥浆以较低压力注入到被切割、破碎的地基中，喷嘴作旋转和提升运动，使水泥浆与土混合，在土中凝固，形成较大的固结体，其加固
三环线~汤逊湖排水通道工程 高 压 旋 喷 桩 施 工 方 案 编制人： 审核人： 审批人： 2017年4月
目录 一、编制说明 二、工程概况 三、管理机构及资源配置 四、施工部署 五、主要施工方法、工艺流程、控制要点 六、质量保证措施 七、安全保证措施 八、环境保证措施 九、旋喷桩施工应急预案
高压旋喷桩施工方案 一、工程概况 建设单位：武汉地铁集团有限公司 勘察单位：武汉市政工程设计研究院有限责任公司 设计单位：武汉市政工程设计研究院有限责任公司 监理单位：北京磐石建设监理有限责任公司 施工单位：武汉市汉阳市政建设集团有限公司 三环线～汤逊湖排水通道工程, 本次工程新建排水通道，承接野芷湖车辆段南侧生活区的雨水以及上游南李东路的雨水通过雨水过街箱涵排入规划雨水滞留塘，并最终汇入汤逊湖。工程起点为南李东路（京广铁路），工程止点至文化大道，工程范围全长约1295m。 另外，为了配合地铁车辆段的建设，三环线下两条地面辅道也纳入本工程范围，地面辅道西起南李东路，东接文化大道地面道路，其中三环线北侧辅道（R线）长1348m；南侧（T线）长1258m。 雨水箱涵K0+070～RK0+190、K0+560～K0+660、RK0+864～Tk0+811处双口箱涵的下600@500高压旋喷桩满堂加固处理。共有高压旋喷桩3622根，桩径D=600mm，桩长取10m，且桩端置于黏土①1或粉质黏土①2，进入深度不小于10m。加固后的复合地基承载力特征值不小于220KPa。 二、编制依据 1、《建筑地基处理技术规范》（JGJ79-2002）。 2、《建筑地基基础工程施工质量验收规范》（GB50202-2002）。 3、岩土工程勘察报告。 4、工程现场踏勘调查资料。 5、设计施工图纸。 6、国家和建筑部现行的设计、施工、验收采用的规范、规程规则和标准。
高压旋喷桩（单管）施工方案 5.2 施工工艺 5.2.1 加固原理 高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为20～40MPa的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩），以达到加固地基或止水防渗的目的。 5.2.2 工艺流程 本标段拟采用单管旋喷法，工艺流程为施工准备→测量定位→机具就位→钻孔至设计标高→旋喷开始→提升旋喷注浆→旋喷结束成桩（流程图见图5-1）。
图5-1 施工工艺流程图 5.2.3 施工方法 （1）场地平整先进行场地平整，清除桩位处地上、地下的一切障碍物，场地低洼处用粘性土料回填夯实，并做好排浆沟。 （2）测量定位 首先采用全站仪根据高压旋喷桩的里程桩号放出试验区域的控制桩，然后使用钢卷尺和麻线根据桩距传递放出旋喷桩的桩位位置，用小竹签做好标记，并撒白灰标识，确保桩机准确就位。 （3）机具就位 人力缓慢移动至指定桩位，由专人指挥，用水平尺和定位测锤校准桩机，使桩机水平，导向架和钻杆应与地面垂直，倾斜率小于 1.5%。对不符和垂直度
要求的钻杆进行调整，直到钻杆的垂直度达到要求。将钻头对准孔位中心，同时整平钻机，放置平稳、水平，钻杆的垂直度偏差不大于1%～1.5%。为了保证桩位准确，必须使用定位卡，桩位对中误差不大于5cm。就位后，首先进行低压（0.5MPa）射水试验，用以检查喷嘴是否畅通，压力是否正常（4）钻孔、插管 采单管旋喷法施工。该方法插管与钻孔两道工序合二为一，即钻孔完成时插管作业同时完成。 当第一阶段贯入土中时，借助喷射管本身的喷射或振动贯入。其过程为：启动钻机，同时开启高压泥浆泵低压输送水泥浆液，使钻杆沿导向架振动、射流成孔下沉；直到桩底设计标高，观察工作电流不应大于额定值。 在插管过程中，为防止泥砂堵塞喷嘴，可用较小压力（0.5～1.0MPa）边下管边射水，至设计标高后停止钻进。 （5）浆液配置 桩机移位时，即开始按设计确定的配合比拌制水泥浆。高压旋喷桩的浆液，采用普通硅酸盐水泥，水泥浆液配制严格按设计要求控制为水灰比1∶1，水泥浆比重1.49。 搅拌灰浆时，首先将水加入桶中，再将水泥倒入，开动搅拌机搅拌10～20分钟，浆液在灰浆拌和机中要不断搅拌，直到喷浆前。 喷浆时，拧开搅拌桶底部阀门，放入第一道筛网（孔径为0.8mm），过滤后流入浆液池，然后通过泥浆泵抽进第二道过滤网（孔径为0.8mm），第二次过滤后流入浆液桶中。水泥浆通过胶管送到旋转振动钻机的喷管内，最后射出。 （6）喷射注浆 在插入旋喷管前先检查高压设备和管路系统，设备的压力和排量必须满足设计要求。各部位密封圈必须良好，各通道和喷嘴内不得有杂物，并做高压水射水试验，合格后方可喷射浆液。 旋喷作业系统的各项工艺参数都必须按照预先设定的要求加以控制，并随时做好关于旋喷时间、用浆量，冒浆情况、压力变化等的记录。 喷浆管下沉到达设计深度后，停止钻进，旋转不停，喷射时，高压泥浆泵
江苏银行总部大厦工程 三重管高压旋喷桩施工方案 江苏华东建设基础工程有限公司
2010 年4 月8 日
第一章、编制说明 一、编制依据 二、适用范围 三、编制原则 第二章、工程概况 一、工程位置及设计概况 二、工程地质与水文地质条件 三、主要工程数量 第三章、施工总体安排 一、总体施工方法 二、施工进度计划 三、资源配置 第四章、施工方法 一、施工原理及工艺流程 二、施工工艺参数 三、旋喷桩施工方法 第五章、质量标准及检查措施 一、旋喷桩施工技术标准 二、施工检查内容
三、成桩质量检查
第六章、质量、安全、环保措施 一、质量保证措施 二、安全保证措施 三、环境保证措施第七章、旋喷桩施工预案 一、固结体强度不均匀、缩颈 二、压力上不支 三、压力骤然上升 四、钻孔置管困难偏斜、冒浆 五、固结体顶标下凹
第一章、编制说明 、编制依据 1、江苏银行总部大厦基坑支护图纸及设计变更单02； 2、现行有关法规、标准、技术规范； 3、《地基处理手册》 4、《建筑地基基础工程施工质量验收规范》 5、现场踏勘所掌握的环境资料； 6、我单位现有的技术水平、施工管理水平和机械设备配套能力； 7、《江苏银行总部大厦工程岩土工程勘察报告》 8、类似工程的施工实践经验。 二、适用范围本施工方案适用于江苏银行总部大厦基坑支护工程西南侧三轴深搅桩受外侧围墙影响无法施工的范围内，经设计变更改为三重管高压旋喷桩施工。 三、编制原则 1、确保技术方案针对性强、操作性强；施工方案经济、合理。 坚持技术先进性、科学合理性、经济适用性与实事求是相结合。根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工方案和机具设备。 2、技术可靠性原则 根据本工程特点，依据南京及其周边地区类似工程施工经验，选择可靠性高、可操作性强的施工技术方案进行施工。 3、经济合理性原则针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案，施工过程实施动态管理，从而使三重管高压旋喷桩加固施工达到既经济又
高压旋喷桩施工工艺流程图（二重管） 高压旋喷桩施工工艺流见下图。 高压旋喷桩施工工艺框图 （2）高压旋喷桩施工要点： 1）准备工作 正式开工前，应进行现场检查，计算材料用量，进行技术交底和安排技术培训；检修机械、设备；平整场地，按设计要求，布置施工孔位；机具设备就位；接通电源和水路，进行机械运转；备足注浆所需材料。 2）钻机就位 移动钻机至设计孔位，使钻头对准旋喷桩孔位中心。 3）射水试验 钻机就位后，首选进行低压(0.5MPa)射水试验，用以检查喷嘴是否畅通，压力是否正常。 平整场地 钻机就位 造 孔 下喷射管 制 浆 旋喷注浆并提升 喷射作业结束 成 桩 冲洗器具 移开机具 冒浆喷射参数调整 试喷 安装调试
4）钻进 射水试验后，即可开钻，射水压力由0.5MPa增至1MPa，目的是减小摩擦阻力，防止喷嘴被堵。直到钻至桩底设计标高。 5）浆液制备 在钻孔的同时，即可配制浆液，水泥为425号普通硅酸盐水泥；水要清洁，酸碱度适中，PH值在5～8之间；浆液的配比选定后，首先将水加入搅拌桶内，再将水泥和氯化钙倒入，开动搅拌机搅拌10～20分钟，尔后拧开搅拌桶底部阀门，放入第一道过滤筛(孔径0.8m)，进行第二次过滤后，流入泥浆桶备用。 6）浆液加压 泥浆桶的浆液，通过高压泵加压(14～24MPa)后，经高压管送至钻机用于喷射。 7）喷浆 接通高压管、水泥浆管、空压管，开动高压泵、泥浆泵、空压机和旋喷钻机，自下而上进行喷射作业，用仪表控制压力、流量、风量，当分别达到预定数量值时开始提升，并在规定的喷射角度范围内旋转摆动。施工过程中要时刻注意检查浆液初凝时间，注浆流量、压力、提升速度等参数是否符合设计要求，并随时做好记录。 喷射作业完成后应将注浆管和软管内的浆液全部排除，防止残存的水泥浆堵塞管路。 8）移动机具 将钻机等机具移动到孔位上，进行下一位置的施工。 （3）施工中应注意的问题 1）喷射注浆前要检查高压设备和管路系统。设备的压力和排量必须满足设计要求。管路系统的压力和排量必须良好，各通道和喷嘴内不得有杂物。 2）喷射注浆时要注意设备的开动顺序。应先空载起动空压机，待其运转正常后，再空载起动高压泵，同时向孔内送风和水，使风量和泵压逐渐升高到规定值。风、水路畅通后即可旋转注浆管，并开动注浆泵，先向孔内送清水，待泵压泵量正常后，将注浆泵的吸
第一章编制说明 1.1编制依据 （1）《建筑地基处理技术规范》（JGJ79-2002）； （2）《建筑地基基础工程施工质量验收规范》（GB50202-2002）； （3）《建筑基坑工程技术规范》（YB9258-97）； （4）《建筑基坑支护技术规程》（JGJ120-99）； （5）呼和浩特市轨道交通2号线一期工程天府花园站施工图纸； （6）踏勘施工现场了解的情况和收集的相关资料； （7）类似的施工经验； （8）我单位现有技术水平、施工管理水平和机械设备配套能力。 1.2编制原则 （1）确保技术方案针对性强、操作性强，施工方案经济、合理。坚持技术先进性、科学合理性、经济适用性与实事求是相结合。根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工工艺参数和机具设备。 （2）技术可靠性原则 根据本标段工程特点，依据呼和浩特市及其周边地区类似工程施工经验，选择可靠性高、可操作性强的施工技术方案进行施工。 （3）经济合理性原则 针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案，施工过程实施动态管理，从而使旋喷桩加固施工达到既经济又优质的目的。 （4）环保原则 施工前充分调查了解工程周边环境情况，紧密结合环境保护进行施工。施工中认真作好文明施工，减少空气、噪音污染，保证施工场地整齐有序。 1.3适用范围 本施工方案适用于主体围护结构、附属围护结构桩间止水旋喷桩施工。
第二章工程概况 2.1 设计概况 天府花园站位于气象局西巷与赛马场北路交口处，沿气象局西巷呈西北~东南走向布置。车站东北侧为呼和浩特市体育场，西侧为新爆米花音乐广场，南侧为城市维也纳、二层小商铺，西南侧为成吉思汗小学。车站覆土根据地势不同略有起伏，站中心里程处约为3.0m。 天府花园站设计中心里程为AK17+074.00，车站主体长200.6m，宽19.7m （不含围护结构）。车站附属建筑包括 4个出入口、2组风亭组。主体结构为地下两层单柱双跨钢筋混凝土框架结构。采用明挖法施工，围护结构采用Φ800mm@1100mm钻孔灌注桩+内支撑体系，桩间设置旋喷止水帷幕。利用Φ800高压旋喷桩对围护桩间隙进行咬合，防止基坑渗水。采用三重管法施工工艺。 图一止水旋喷桩与围护桩咬合示意图 2.2 工程地质和水文地质概况 2.2.1 地形地貌 呼和浩特地铁2号线位于呼和浩特市内，属大青山前倾斜平原，地势呈北高、南低，地面高程一般在1040～1075m之间，建筑物和道路密集。

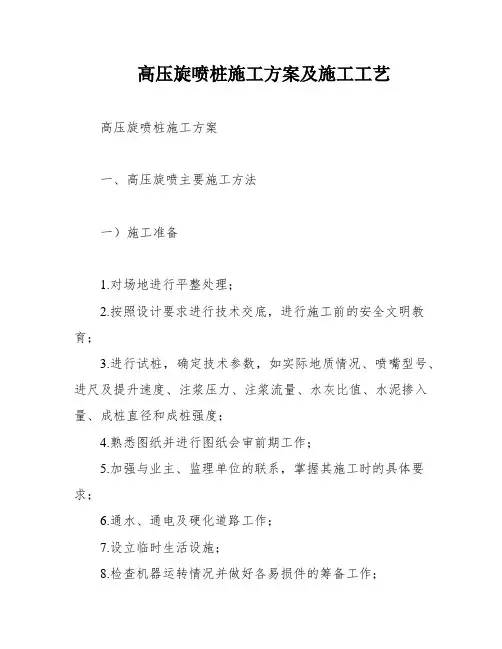

高压旋喷桩施工方案 一、高压旋喷主要施工方法 （一）施工准备 1、根据现场情况，进行场地平整； 2、严格按照设计要求及有关规范规定，进行图纸的技术交底工作，作好施工前安全文明教育； 3、经业主及监理单位认可，选择合适的位置，进行试桩，以期确定以下技术参数： ①实际地质情况； ②喷嘴型号及规格； ③进尺及提升速度； ④注浆压力； ⑤注浆流量； ⑥水灰比值及水泥掺入量； ⑦成桩直径； ⑧成桩强度； 4、熟悉图纸，作好图纸会审前期工作； 5、加强与业主、监理单位的联系，掌握其施工时的具体要求； 6、做好通水、通电及硬化道路工作； 7、设立临时生活设施； 8、检查机器运转情况并做好各易损件的筹备工作； 9、按现场平面布置图选好地点挖水泥浆池及铺水泥堆放台； 10、按顺序对旋喷桩进行编号。 （二）测量放样 1、依据业主提供主轴线控制点及具体尺寸，运用导线控制法，使用DJ2 光学经纬仪和钢尺进行主轴线的放样，其精度要求：距离中误差：±5mm，角度中误差：±10S； 2、参照场地情况，将主轴线控制点引至不受破坏的位置，且加以保护； 3、在复验合格的轴线基础上，进行桩位点的测定，其精度要求为±30mm； 4、及时绘制测量复核签证，确保技术资料的完整性； （三）注浆工艺 高压旋喷桩注浆固结体的质量因素较多，当确定采用一定形式的高压旋喷注浆管法之后，注浆工艺是影响固结体的重要因素之一。 1、旋喷 高压旋喷注浆，均是自下而上，连续进行，若施工中出现了停机故障，待修好后，需向下搭接不小于500mm 的长度，以保证固结体的整体性。由于天然地基的地质情况比较复杂，沿着深度变化大，有多种土层，其密实度、含水量、土粒组成和地下水状态等，有很大差异和不同，若采用单一的技术参数来旋喷注浆，则会形成直径大小极不匀称的固结体，导致旋喷直径不一致，影响承载力。因此，针对不同地质土层的特征，要采取相对的措施来注浆完成。特别对硬土及粘土部位，深部土层要适当放慢提升速度和旋转速度或提高旋喷压力等。
高压旋喷桩施工工艺流程 一、适用范围： 适用于淤泥、淤泥质土、粘性土、粉土、砂土、素填土、碎石土的地基处理。 二、编制依据： 《地基处理技术及工程应用》 三、高压旋喷桩定义： 高压旋喷桩－高压旋喷是高压喷射注浆法的一种。高压喷射注浆法是先利用工程钻机钻孔作为导孔，将带有特殊喷嘴的注浆管插入设计的土层深度，然后将水泥浆（或水）以高压流的形式从喷嘴内射出，冲击切削土体。土体在高压喷射流的强大动压等作用下，发生强度破坏，土颗粒从土层中剥落下来，与水泥浆搅拌形成混合浆液。一部分细颗粒随混合浆液冒出地面，其余土粒在射流的冲击力、离心力和重力等力的作用下，按一定的浆土比例和质量大小，有规律地重新排列。这样从下向上不断地喷射注浆，混合浆液凝固后，在土层中形成具有一定强度的固结体。旋喷注浆是喷嘴在提升时不停的旋转，固节体呈圆柱状。 四、高压旋喷桩作业内容 高压旋喷桩根据注浆管类型不同分为单管法、双管法、三管法等。本项目设计均采用双管法注浆。双管法使用二孔注浆管输送水泥浆和空气两种介质。 1、施工准备： 1）技术准备 根据设计要求本项目高压旋喷桩选用PC32.5普通硅酸盐水泥浆， 水灰比0.9。 根据设计资料绘制旋喷桩布桩图，并注明桩位编号。 2）场地准备 原地面清理、整平，并用小型压路机碾压密实。挖好排浆沟，设置回浆池，浆液回收处理，防止污染环境。 3）机具设备准备 喷射注浆前检查高压设备和管路系统，设备的压力必须满足施工需要。管路系统的密封圈必须良好。各通道和喷嘴内不得有杂物，并准备适量的常规配件。检查电源、线路，并做好照明准备工作。 4）人员准备 配齐所有管理人员和施工人员，并对所有人员进行安全技术交底。
中铁一局集团有限公司沪通铁路站前Ⅵ标 旋喷桩施工方案 编制： 复核： 审核： 中铁一局集团有限公司 沪通铁路站前Ⅵ标项目部 2014年9月
目录 一、编制依据、编制原则及范围 (1) 1、编制依据 (1) 2、编制原则 (1) 3、编制范围 (1) 二、工程概况 (2) 三、旋喷桩施工方案 ................................................................ 错误！未定义书签。 3.1、高压旋喷桩施工工艺流程…………………………………………………错误！未定义书签。 3.2、施工准备 ....................................................................... 错误！未定义书签。 3.3、材料准备 ....................................................................... 错误！未定义书签。 3.4、机械准备 (3) 四.、高压旋喷桩施工工艺 (6) 五. 质量控制、质量检验 (9) 1、保证质量的控制措施 (9) 2、技术要求 (10) 3、关键工序质量保证措施 (11) 六. 安全文明施工措施 (13) 七、文明施工及环境保护 (15)
一、编制依据、编制原则及范围 1、编制依据 1.1《新建时速200公里客货共线铁路工程施工质量验收暂行标准》（铁建设【2004】8号）； 1.2《铁路工程地基处理技术规程》（TB10106-2010） 1.3《客货共线铁路路基工程施工技术指南》（TZ202-2008） 1.4《铁路路基工程施工安全技术规程》（TB10302-2009） 1.5《路基设计图》沪通平安施（路）-32-1、2； 1.6《路基设计图》沪通平安施（路）-33 1.7《路基设计图》沪通平安施（站）-10-2 1.8《路基设计图》沪通平安施（路）-34-1、-2 1.9《路基设计图》沪通平安施（路）-35-1、-2 1.10《路基设计图》沪通平安施（路）-36 1.11《路基设计图》沪通平安施（站）-11-2 1.12《站场路基横断面设计大样图图》（站）参-2 2、编制原则 2.1严格按照相关施工规范、验收标准中各项规定和设计文件的各项要求进行编制。 2.2优化施工方案，确保工程质量达到验收标准要求。 2.3采用先进可靠的安全预防措施，确保施工生产和人身安全。 2.4加强环保，不出现环境污染事故。 2.制定文明施工措施，确保文明施工。 3、编制范围 新建上海至南通铁路（安亭-南通）站前工程6标4分部管段内所有地基处理旋喷桩施工。旋喷桩施工本管段范围内旋喷桩数量表如下：
目录 一、编制依据.......................................错误!未指定书签。 二、工程概况.......................................错误!未指定书签。 三、旋喷桩施工原理 (4) 四、旋喷桩施工工艺 (5) 五、质量控制 (8) 六、雨季赶工措施 (11) 七、安全保证措施 (12) 八、文明施工保证措施...............................错误!未指定书签。 九、环境保护保证措施 (16) 十、服从配合管理 (17)
一、编制依据 1．《西宁市第六污水处理厂工程岩土工程详细勘察报告》 2．甲方提供的设计图纸 3.《建筑工程施工质量验收统一标准》（GB50300-2013） 4.《工程测量规范》（GB50026-2007） 5.《建筑地基基础工程施工质量验收规范》（GB50202-2002） 6.《混凝土结构工程施工质量验收规范》（GB50204-2015） 7.《建筑桩基技术规范》（JGJ94-2008） 8.《建筑深基坑工程施工安全技术规范》（JGJ311-2013） 9.《建筑基坑工程监测技术规范》（GB50497-2009） 10.《建筑地基处理技术规范》（JGJ79-2012） 11.《危险性较大的分部分项工程安全管理办法》（建质〔2009〕87号） 12．《2015-2016青海省最新建设工程质量管理条例,质量验收规范标准》 二、工程概况 根据设计，根据支护设计图纸，本工程占地面积约7万平方米，基坑大致呈梯形状。基坑东侧平均开挖深度为7.5米，支护结构为双排高压旋喷桩，桩径600mm，横向间距400mm，竖向间距500mm，桩长12m，桩顶标高按现场场地标高施工。旋喷桩孔位平面图如下： 桩位平面图 主要机具配备如下：拌浆机2台，空压机2台，高喷台车2台，高压泵2台，灌浆泵2台，铲车1台，吊车1台，挖掘机1台（平整场地）。配备施工人员12人，施高压旋喷桩采用间隔跳桩法施工，须待其邻近的桩基施工结束，且强度达到设计要求后进行。 项目部组织机构 根据本工程的具体特点，重点抓“施工管理，质量管理，安全管理，确保工期”这四项工作，组织指导施工。 具体落实和体现在：按照项目施工模式组织项目经理部，配备施工经验丰富的专业技术人员和职能人员，组建各职能部门，实行项目经理负责制的管理体制；以项目
高压旋喷桩施工工艺流程图 1.1高压旋喷桩施工方法 高压旋喷桩施工 顶管接收井采用Φ800高压旋喷桩作洞口止水，桩径为Φ800mm，搭接300mm，采用强度等级为42.5的普通硅酸盐水泥，高压旋喷桩水灰比0.7～1.0，每立方米土体中的水泥掺入量不应小于450kg，加固体28天无侧限抗压强度不低于1.0Mpa。单管法水泥浆的压应力大于20Mpa。 其主要工作原理为：是利用钻机等设备，把安装在注浆管（单管）底部侧面的特殊喷咀、置入土层预定深度后，通过在管底部侧面的一个同轴双重喷咀，同时喷射出高压浆液和空气两种介质的喷射流冲击破坏土体。即以高压泥浆泵等高压发生装置喷射出 20～30MPa左右压力的浆液从内喷咀中高速喷出。并用0.7MPa左右的压力把压缩空气从外喷咀中喷出。在高压浆液流煌它外圈环绕气流的共同作用下，破坏土体的能量显著增大，当喷咀一面喷射一面旋转煌提升，最后在土中形成圆柱状固结体。固结体的直径一般为 0.8~1.0m。 旋喷注浆机具设备由旋转喷射注浆的设备及制浆机具组成。采用的旋喷方式不同，机具设备也不同，主要包括钻机、高压泵、泥浆泵、空气压缩机、注浆管、喷咀、流量计、输浆管、制浆机等。 本工程旋喷浆液采用PO42.5普通硅酸盐水泥，用水配制而成的浆液，称为水泥系浆液。施工程序有准备工作、钻孔、插管、旋喷作业、冲洗等。 加固范围W11号井北侧洞口井壁外2m、宽4.4m、深度为4.4m。
高压旋喷桩施工工艺流程图 1、钻机就位、钻孔 根据现场放线移动钻机，使钻杆头对准孔位中心。同时为保证钻机达到设计要求的垂直度，钻机就位后必须作水平校正，使其钻杆轴线，垂直对准钻孔中心位置，保证钻孔的垂直度不超过1％。在校直纠偏检查中，利用垂球（高度不得低于2米）从垂直两个方向进行检查，若发现偏斜，则在机座下加垫薄木块进行调整。钻进成孔，严格按已定桩位进行成孔，平面位置偏差不得大于50mm，采用原土造浆护壁。
高压旋喷桩施工方案（单管法） 1、主要施工机具设备 单管法高压旋喷桩主要的施工机具设备包括：高压泵、钻机、浆液搅拌器等。 2、旋喷材料 旋喷用的水泥采用42.5级普通硅酸盐水泥。水泥浆水灰比为1:1，稠度过大，流动缓慢，喷嘴常易堵塞，增加排除故障时间，影响施工进度。稠度过小对强大有影响。为消除离析，一般加入水泥用量3%的陶土、0.9%的碱，以免堵塞管路和喷嘴。 3、施工工艺及方法 （1）测量放样 首先清理、整平场地，然后依据布桩图，使用全站仪对施工桩位进行标记。
（2）试桩及确定工艺参数 为保证施工质量须进行试桩，以校验和确定施工工艺参数是否合理。通过试桩确定成桩直径为800mm的高压旋喷桩施工工艺参数如下： 注浆管：提升速度为15cm/min 旋转速度为17转/min 浆液压力：20Mpa；流量>60L/min 水灰比：1:1 （3）钻机就位 将钻机安放在设计孔位上，使钻头对准孔位中心，纵横向偏差不得大于20mm。为保证钻孔达到规范要求的垂直度偏差1%以内，钻机就位后，必须作水平校正，使钻杆轴线垂直对准孔位，并固定好桩机。 （4）钻孔插管 钻孔插管是将喷管插入地层预定的深度。在钻孔插管过程中，为防止泥沙堵塞喷嘴，可边射水、边插管，水压力一般不超过1MPa，若压力过高，则易将孔壁射塌。 （5）旋喷管插入预定深度后，自下而上进行喷射作业，成桩过程中严格按试桩工艺参数控制。施工过程中值班技术人员注意时刻检查浆液初凝时间（正常时水灰比1:1初凝时间为2小时左右）、注浆流量、压力、旋挖提升速度等参数是否符合设计要求，并随时做好记录。当浆液初凝时间超过2小时应及时停止使用
高压旋喷桩（双管）施工方案 施工方法及技术措施 钻孔桩桩间采用φ600旋喷桩止水，旋喷桩要求进入基坑下1米，并达到止水效果。旋喷桩在钻孔桩桩芯混凝土达到设计强度70%以后、冠梁施工前进行施工。施喷浆采用双重管法；成孔采用XY-100型地质钻机。 桩间止水旋喷桩桩径为φ600，间距为900ｍｍ（即每桩间施作一根）。 旋喷桩采用XY-100地质钻机施钻引孔。再用GS500-4高台喷车进行旋转喷浆。旋喷桩需进入<5-2>地层（相对不透水层）不少于1.5m。旋喷桩止水桩间孔位布置形式如图3所示。 图3 旋喷桩止水帷幕图 施工机具、施工工艺流程及施工参数 一、主要施工机具型号及主要技术参数见表1 表1 名称型号技术参数备注工程地质钻机XY-100 可钻深度大于30m，φ130，泥浆护壁 高台喷车GS500-4 提升速度5～15cm/min 空气压缩机W1.6/10 压力0.5～1.0Mpa，排风量1.6m3/min 二重管TY-301 φ91，喷嘴1.8mm 灰浆泵PH-5 泵压0.5～1.5Mpa，流量60～80L/min
二、 施工工艺流程图如图4、5所示 图4 高压旋喷桩施工工艺流程图 测量定位 钻机就位 钻进造孔 高喷台车就位 下管喷射 浆液喷射 旋摆提升 成桩 移机至下一孔位 废浆沉淀 硬化、外运 终孔检查 浆液配制 水泥浆配制 不合格 合格 废浆排放 沉淀池 废水排放、沉渣外运 (c)旋喷开始 (b)钻孔至设计高程(e)旋喷结束成桩 (c)(d)(e)旋喷管(d)边旋喷边提升(a)钻机就位钻孔(b)钻孔机械压浆车(a)
一、高压旋喷桩施工技术参数见表2 表2 序号项目单位参数值备注 气压MPa0.5～0.7 1 压缩空气 气量l/min1500～3000 浆比重kg/l 1.5 2 水泥浆 浆量l/min60～70 3 提升速度cm/min10～15 4 喷嘴直径mm 2.1 5 加浆比重g/cm3 1.2 施工方法及技术措施 ①测量定位 先采用液压锤破除路面砼，再依据控制桩和设计图，准确放出旋喷桩孔位。 ②钻机就位，钻孔 根据现场放线移动钻机，使钻杆头对准孔位中心。同时为保证钻机达到设计要求的垂直度，钻机就位后必须作水平校正，使其钻杆轴线，垂直对准钻孔中心位置，保证钻孔的垂直度不超过1％。在校直纠偏检查中，利用垂球（高度不得低于2米）从垂直两个方向进行检查，若发现偏斜，则在机座下加垫薄木块进行调整。钻进成孔，孔径为φ125mm，严格按已定桩位进行成孔，平面位置偏差不得大于50mm，采用原土造浆护壁。 ③插管，试喷 引孔钻好后，插入旋喷管，进行试喷，确定施工技术参数。注浆材料：普硅32.5R 水泥，水泥浆（单液）水灰比：0.8~1.0，参考参数见高压旋喷桩施工技术参数表所示。 ④高压旋喷注浆 A、施工前预先准备排浆沟及泥浆池，施工工程中应将废弃的冒浆液导入或排入泥浆池，沉淀凝结后集中运至场外存放或弃置； B、旋喷前检查高压设备和管路系统，其压力和流量必须满足设计要求。注浆管及喷嘴内不得有任何杂物。注浆管接头的密封圈必须良好。 C、做好每个孔位的记录，记录实际孔位、孔深和每个钻孔内的地下障碍物、注浆量等资料；
高压旋喷桩施工工艺工法 QB/ZTYJGYGF-LJLM-0116-2011） 第四工程有限公司胡晓磊 1 前言 1.1工艺工法概况 高压旋喷法是从20世纪70年代初期最先由日本开发的地基加固技术。它是在静压灌浆基础上引进水力采煤技术发展起来的，该技术在我国已有三十多年的应用历史。 根据喷射方法的不同，高压旋喷桩可分为单管法、二管法和三管法。单管法仅喷射水泥浆；二管法是用二重注浆管同时喷射高压水泥浆和空气两种介；三管法是使用三重注浆管分别同时喷射水、气、水泥浆三种介质。本文结合工程实例，主要介绍二重管法高压旋喷桩的施工工艺工法。 1.2 工艺原理 高压旋喷桩加固地基分两个阶段，第一阶段为成孔阶段，即通过钻机预成孔（或驱动密封良好的喷射管）和带有1个或2个横向喷嘴的特制喷射头进行成孔，使喷射头达到预定的深度；第二阶段为喷射加固阶段，即采用高压水泥浆、高压水以一定的压力，通过喷射管由喷射头上的横向喷嘴向土中喷射，同时钻杆一边旋转一边向上提升。由于高压旋喷射流具有强大的切削能力，因此一边切削四周土体，一边与之搅拌混合，形成圆柱状的水泥与土混合的加固体，即为“旋喷桩”。 2 工艺工法特点 2.1水泥浆与原地基软土就地搅拌混合，可最大限度地利用原土。 2.2施工设备简单，振动小，施工速度快，机械化程度高，使用成本低。 2.3桩体固结强度高，单桩承载力较高，软土地基加固效果好。 3 适用范围 适用于不含有机质土、淤泥质土、黏性土、粉土、砂土、黄土等公路、铁路路基的地基加固。 4 主要引用标准 《客运专线铁路路基工程施工技术指南》TZ212； 《铁路路基施工规范》TB10202；
5、高压旋喷桩复合地基处理施工工艺 5.1 施工准备 5.1.1 施工用水用电 （1）施工用水为甲方提供的市政供水。 （2）施工用电甲方提供200kVA的用电接入，其余采用发电机现场发电，我方提供两台套200kW发电机。 5.1.2 原材料的检测及进场储存 施工所用水泥为甲控材料，标号为42.5级普通硅酸盐水泥，水泥进场后必须进行检测，合格后方可用于工程施工。水泥进场后储存必须覆盖一层毡布对其进行严密遮盖，防止淋雨或受潮。 5.1.3 机械设备 本工程使用的机械设备见表4-2，设备进场后，对其进行了调试、检验，设备处于良好的工作状态，可保证其能正常进行，并报监理单位验收通过。 5.1.4 室内配合比试验 根据设计要求的喷浆量或现场土样的情况，按不同含水量设计并调整几种配合比，通过在室内将现场采取的土样进行风（烘）干、碾碎，过2～5mm筛的粉状土样，按设计喷浆量、水灰比搅拌、养护、力学试验，确定施工喷浆量、水灰比。一般水灰比可取1.0～1.5。为改善水泥土的性能、防沉淀性能和提高强度，可适当掺入木质素磺硫钙、石膏、三乙醇胺、氯化钠、氯化钙、硫酸钠、陶土、碱等外掺剂。若试验之前土样的含水量发生了变化，应调整为天然含水量。 5.1.4 工艺性试桩试验 根据室内试验确定的施工喷浆量、水灰比制备水泥浆液在试验工点打设数根试桩，并根据试桩结果，调整加固料的喷浆量，确定搅拌桩搅拌机提升速度、搅拌轴回转速度、喷入压力、停浆面等施工工艺参数。 5.1.5放线定位 按设计要求完成施工放样，用木桩定出桩位，用白石灰作出明显标识。 5.2高压旋喷桩施工工艺流程图
施工工艺流程 5.3施工工艺 5.3.1钻机引孔； 本工程采用XY-4型旋喷钻杆进行引孔施工，如果在钻孔过程中发现与勘察报告中的地质数据有较大差异时应立即停止施工，须相关单位确认并制定解决方案。 5.3.2制备水泥浆； 钻机移位时，即开始按设计确定的配合比拌制水泥浆。首先将水加入桶中，再将水泥和外掺剂倒入，开动搅拌机搅拌10～20分钟，而后拧开搅拌桶底部阀门，放入第一道筛网（孔径为0.8mm），过滤后流入浆液池，然后通过泥浆泵抽进第二道过滤网（孔径为0.8mm），第二次过滤后流入浆液桶中，待压浆时备用。
高压旋喷桩施工方案 1 编制说明 1.1 编制依据 （1）《建筑地基处理技术规范》（JGJ79-2002）。 （2）《建筑地基基础工程施工质量验收规范》（GB50202-2002）。 （3）黑塔车站岩土工程勘察报告（中心里程：DK107+000）。 （4）新建宿淮铁路工程现场踏勘调查资料。 （5）新建宿淮铁路黑塔车站综合楼设计施工图纸（宿淮施房－Ⅰ－4－16）。 （6）国家和铁道部现行的设计、施工、验收采用的规范、规程规则和标准。 （7）本工程项目所明确的现行有效的有关设计、施工、验收规范、规程、标准及有关法律、法规等。 （8）上海铁路局、宿淮公司关于铁路工程建设标准化管理的相关规定。 （9）公司内部有关施工技术管理、工程质量管理、安全生产管理、文明施工管理的规章制度及办法。 1.2 编制原则 （1）确保技术方案针对性强、操作性强；施工方案经济、合理。坚持技术先进性、科学合理性、经济适用性与实事求是相结合。根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工方案和机具设备。 （2）技术可靠性原则 根据本工程特点，依据类似工程施工经验，选择可靠性高、可操作性强的施工技术方案进行施工。 （3）经济合理性原则 针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案，施工过程实施动态管理，从而使旋喷桩加固施工达到既经济又优质的目的。 （4）环保原则 施工前充分调查了解工程周边环境情况，紧密结合环境保护进行施工。施工中认真作好文明施工，减少空气、噪音污染，施工污水、废浆经沉淀并达到规定
的标准后方可排放。 1.3 适用范围 本方案适用于新建宿淮铁路SHZH-1标段黑塔站综合楼工程复合地基加固。 2 工程概况 2.1 简述 新建宿淮铁路SHZH-1标段黑塔站综合楼工程为二层框架结构，建筑面积556.95m2，±0.000相当于绝对标高24.15m，既有地面标高为17.69m，填土厚度6.46m，基础坐落在填方上，填土厚度为6.46m，需进行复合地基加固处理。 本工程采用高压旋喷桩加固，共有高压旋喷桩512根，桩径D=500mm，桩长取13m，且桩端置于黏土①1或粉质黏土①2，进入深度不小于8m。加固后的复合地基承载力特征值不小于130KPa。 2.2 地质情况 2.2.1 地形、地貌 场地位于黄淮冲积平原，地势由西北向东南微倾，地形平坦，均为农田。 2.2.2 地质构造 根据区域地质报告及现场调查，工点范围及周围200m范围内无构造影响。 2.2. 3. 地基土的构成与特征 第四系全新统湖积冲积地层主要为黏土、粉质黏土，夹有透镜体状分布的粉土和粉砂，详述如下： ①1层黏土（Q4l+al1）：黄褐色、褐黄色、灰褐色，软塑－硬塑，含约10%的钙质结核，粒径1~20mm。厚度1.2～7.1m。表层约0.5m为种植土，富含植物根茎。本层按照土的塑性状态分为二个亚层，硬塑状态为①12，软塑状态为①13。 ①2层粉质黏土（Q4l+al1）：灰黄色、黄褐色，局部为灰褐色，土质较均匀。软塑-硬塑。厚度 1.6～5m。本层按照土的塑性状态分为二个亚层，硬塑状态为①22，软塑状态为①23。
高压旋喷桩施工工 艺流程图
高压旋喷桩施工工艺流程图 1.1高压旋喷桩施工方法 高压旋喷桩施工 顶管接收井采用Φ800高压旋喷桩作洞口止水，桩径为Φ800mm，搭接300mm，采用强度等级为42.5的普通硅酸盐水泥，高压旋喷桩水灰比0.7～1.0，每立方米土体中的水泥掺入量不应小于450kg，加固体28天无侧限抗压强度不低于1.0Mpa。单管法水泥浆的压应力大于20Mpa。 其主要工作原理为：是利用钻机等设备，把安装在注浆管（单管）底部侧面的特殊喷咀、置入土层预定深度后，经过在管底部侧面的一个同轴双重喷咀，同时喷射出高压浆液和空气两种介质的喷射流冲击破坏土体。即以高压泥浆泵等高压发生装置喷射出 20～30MPa左右压力的浆液从内喷咀中高速喷出。并用0.7MPa左右的压力把压缩空气从外喷咀中喷出。在高压浆液流煌它外圈环绕气流的共同作用下，破坏土体的能量显著增大，当喷咀一面喷射一面旋转煌提升，最后在土中形成圆柱状固结体。固结体的直径一般为 0.8~1.0m。 旋喷注浆机具设备由旋转喷射注浆的设备及制浆机具组成。采用的旋喷方式不同，机具设备也不同，主要包括钻机、高压泵、泥浆泵、空气压缩机、注浆管、喷咀、流量计、输浆管、制浆机等。
本工程旋喷浆液采用PO42.5普通硅酸盐水泥，用水配制而成的浆液，称为水泥系浆液。施工程序有准备工作、钻孔、插管、旋喷作业、冲洗等。 加固范围W11号井北侧洞口井壁外2m 、宽 4.4m 、深度为 4.4m 。 高压旋喷桩施工工艺流程图 1、钻机就位、钻孔 根据现场放线移动钻机，使钻杆头对准孔位中心。同时为保证钻机达到设计要求的垂直度，钻机就位后必须作水平校正，使测量定位 钻机就位 钻进造孔 高喷台车就位 下管喷射 浆液喷射 旋摆提升 成桩 移机至下一孔位 废浆沉淀 硬化、外运 终孔浆液配制 水泥浆配制 不合合格 废浆排放 沉淀池 废水排放、沉
§5.5 高压旋喷桩施工方案（两重管） 5.5.1 工艺原理 高压喷射注浆法，就是利用钻机把带有特制喷嘴的注浆管钻进至土层的预定位置后，以高压设备使浆成为25～30MPa左右的高压流从喷嘴中喷射出来，冲击破坏土体。钻杆一边以一定速度（15cm-20cm/min）渐渐向上提升，使浆液与土粒强制混合，待浆液凝固后，便在土中形成一个具有一定强度的固结体。固结体的形状与喷射流移动方向有关，一般分为旋转喷射（旋喷）、定向喷射（定喷）和摆动喷射（摆喷）三种注浆方式，作为地基加固，本工程采用旋喷注浆的形式。 浆液切割周围土体，并使水泥浆与土体拌合成为水泥土桩体（即旋喷桩）。其工艺主要是进行两次切削破坏土层，第一次是高压泵和压缩空气的复合喷射流体切削破坏土层，紧接着的第二次是高压浆液(基本是水泥系硬化剂)和压缩空气的复合喷射流切削土体；在第一次切削土层的基础上再次对土体进行切削，这样增加了切削深度，加大了固结直径。 5.5.2 施工技术要求 1、孔位偏差：实际桩位与设计孔位的偏差不大于50mm； 2、钻孔垂直度偏差值：<1%； 3、桩径容许偏差<50mm； 4、水泥用量450kg/m3，水泥浆液的水灰比为1.0； 5、压力控制：气压不小于0.7MPa，气体流量3.2M3/min，水泥浆浆压力25-30mpa,旋喷喷提升速度15-20cm/min左右。 5.5.3 施工工艺 根据施工图纸及设计要求，现采用双重管法高压喷射注浆工艺，即为钻孔、贯入喷射注浆管至钻孔底设计标高后喷射注浆，当压力流量达到规定值后，随即旋转和提升，
进行自下而上喷射。 5.5.4 工艺流程
双重管高压旋喷工艺流程图5.5.5 施工技术参数 高压旋喷桩施工技术参数表 5.5.6 资源配置
xx车辆段整备所高压旋喷桩基工程 施工方案 编制： 审核： 中铁xx项目经理部
2012年5 月14 日 高压旋喷桩施工方案 一、工程概况 整备所工程东西长为450米，南北A-B轴线长为15米，B-C轴线长为21米，本工程高压线直接影响区域有484个高压旋喷桩，主要分布在1-28/A-C轴范围内。 二、高压旋喷桩设计要求 高压旋喷桩复合地基施工依据《建筑地基处理技术规范》（JGJ79-2002）。桩径为600㎜，水泥采用强度等级为32.5级水泥，水泥比1.0。单桩竖向承载力特征值Ra≥250kPa，地基承载力特征值fspk≥180kPa，桩端进入③层细砂不小于800㎜，且有效长度应大于10米，设计桩顶以上应留出足够的保护桩长，保护桩长不应小于700㎜。桩头剔凿应保证桩长，且不得损坏桩体。褥垫层为7：3级配碎石，夯实度为0.9，褥垫层厚为300㎜，扩出独立基础外边缘不小于400㎜。 三、地质情况 ⑴本次勘察在最大控制深度12.00m的范围内，场地土层主要有第四系全新统（Q4al）冲积形成的地层及第四系中更新统Q21形成的湖相沉积地层组成，土质成分主要为细砂，颜色黄褐色-灰白色为主，从整
体看，土层水平分布较为均匀。根据场地土成类型及岩性特征不同，将钻探揭露深度范围内的地层自上而下划分为三大层，现将土层岩性特征和埋藏分布特征、相应的物理力学性质指标及原位测试分述如下： ①素填土：黄褐色，稍湿，松散，以细砂为主，局部含玄武岩漂石，粒径较大，底板埋深2.20—5.40米。 ②细砂：黄褐色，稍湿-饱和，中密，主要成分以石英和长石为主，分选性较好，磨圆度中等，该层分布连续。顶板埋深2.20—5.40米，底板埋深3.10-9.10米，层厚0.60-5.20米。 ③细砂：灰白色，稍湿—饱和，中密，主要矿物成分以石英和长石为主，分选性较好，磨圆度中等，该层分布连续。顶板埋深3.10—9.10米，该钻探深度内该层未揭穿。 ⑵场区水文地质条件 本场区勘察期间地下水埋深6.10-6.70米，地下水类型为空隙潜水，主要赋存于第③细砂层中。 四、施工准备 4.1 技术准备 ⑴熟看图纸，熟悉掌握《建筑地基处理》（JGJ79-2002）技术规范，熟悉本工程的岩土工程勘探报告，给现场的技术员及施工管理人员进行图纸、规范技术交底，对桩基施工班组进行施工技术交底。 ⑵测设轴线定位桩和高程控制点，测放出桩位，并报监理单位复核。 ⑶做好施工试验准备工作。
