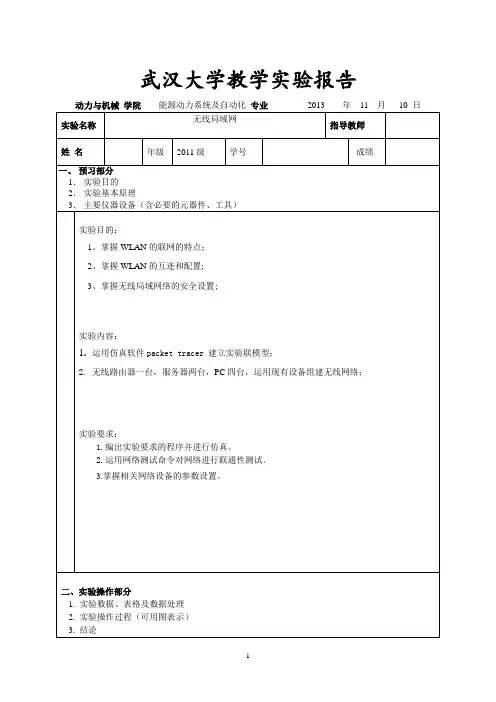

武汉大学教学实验报告
动力与机械学院能源动力系统及自动化专业2013 年11 月10 日
一、实验操作过程
1.在仿真软件packet tracer上按照实验的要求选择无线路由器，一般路由器和PC机构建一个无线局域网，局域网的网络拓扑图如下：
2.按照实验指导书上的表9.1（参数配置表）对路由器，ＤＮＳ服务器，ＷＷＷ服务器和ＰＣ机进行相关参数的配置：
服务器配置信息（子网掩码均为255.255.255.0）
主机名IP地址默认网关
DNS 202.2.2.1 202.2.2.2
WWW 202.3.3.1 202.3.3.3
路由器配置信息（子网掩码均为255.255.255.0）
主机名型号IP地址默认网关时钟频率ISP 2620XM e1/0:202.2.2.2
e1/1:202.3.3.3
s0/0:202.1.1.2
64000
Router2(Server) 2620XM f0/0:192.168.1.1
s0/0:202.1.1.1
Wireless Router Linksys WRT300N 192.168.1.2 192.168.1.1 202.2.2.1
备注：PC机的IP地址将通过无线路由器的设置自动分配
2.1 对router0（sever）断的配置：
将下列程序代码输到router0中的IOS命令行中并执行，对router0路由器进行设置。Router>en
Router#conf t
2.3 WWW服务器的相关配置
对www服务器进行与DNS服务器相似的配置，包括它的IP地址，子网掩码，网关等，具体的相关配置图见下图：
WWW服务器的相关配置图
2.4无线路由器的相关配置：
打开无线路由器的配置菜单，按照操作进行相关的硬件参数配置，首先选择set up.选择static IP类型，输入ＩＰ地址等参数数据，按照实验指导书上的要求一步一步的进行操作，参数配置完后点击保存配置。实验的截图如下：
无线局域网的配置图
最后我们可以查看当前的状态信息；如上图所示即无线路由器的配置完成．
三、PC机的配置及连接
1.因为PC机上默认的是“快速以太网”的接口，所以要想构建无线局域网就必须给PC机安装无线网卡，具体操作步骤是：第一步：将PC机的电源关闭；第二步：将PC下部的以太网卡拖到红线所指的位置，此举用于删除以太网卡；第三步：将无线网卡拖至以太网卡原来的位置；第四步：最后将PC开机。经过这四步，我们就已经将无线网卡添加到PC机上了。操作的截图如下：
2.将PC机添加到无线局域网络中去，并保证能够解析输入的网络地址，操作步骤如下：
3.对PC1也进行同样的配置，连接上无线局域网络，然后在PC1上对无线局域网进行测试，检测PC机能否访问WWW服务器，检测结果如下图所示，证明无线局域网的构建是成功的.
教务部制表
