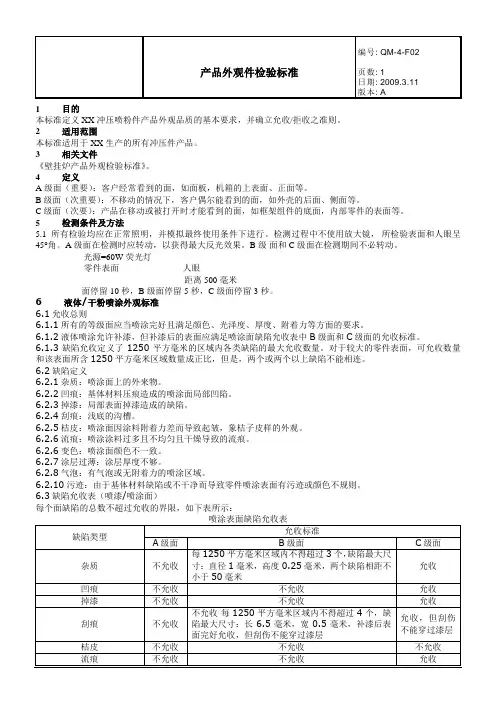

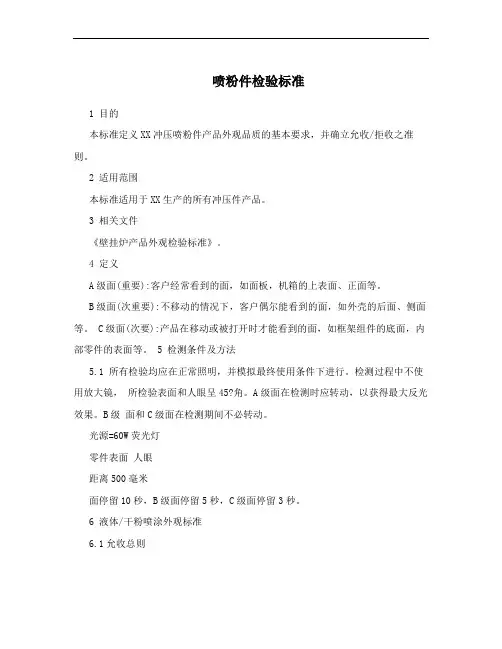

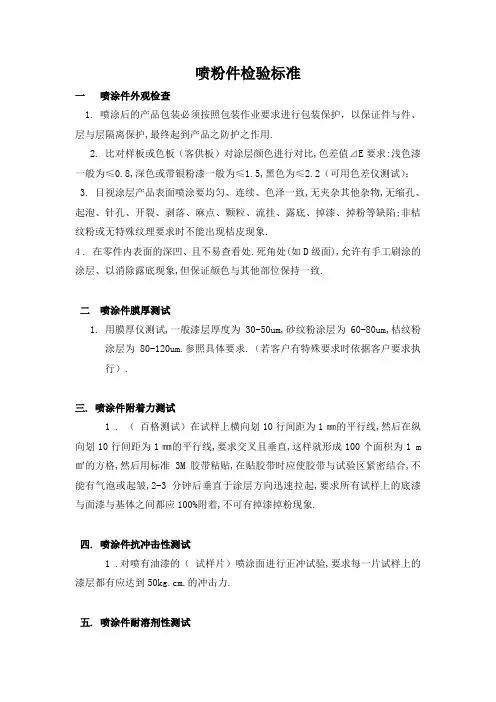

喷粉件检验标准
1
编号: QM-4-F02
页数: 1 产品外观件检验标准
日期: 2009.3.11
版本: A
1 目的
本标准定义XX冲压喷粉件产品外观品质的基本要求，并确立允收/拒收之准则。
2 适用范围
本标准适用于XX生产的所有冲压件产品。
3 相关文件
《壁挂炉产品外观检验标准》。
4 定义
A级面(重要):客户经常看到的面，如面板，机箱的上表面、正面等。
B级面(次重要):不移动的情况下，客户偶尔能看到的面，如外壳的后面、侧面等。
C级面(次要):产品在移动或被打开时才能看到的面，如框架组件的底面，内部零件的表面等。 5 检测条件及方法
5.1 所有检验均应在正常照明，并模拟最终使用条件下进行。检测过程中不使用放大镜，所检验表面和人眼呈45?角。A级面在检测时应转动，以获得最大反光效果。B级面和C级面在检测期间不必转动。
光源=60W荧光灯
零件表面人眼
距离500毫米
面停留10秒，B级面停留5秒，C级面停留3秒。
6 液体/干粉喷涂外观标准
6.1允收总则
6.1.1所有的等级面应当喷涂完好且满足颜色、光泽度、厚度、附着力等方面的要求。 6.1.2液体喷涂允许补漆，但补漆后的表面应满足喷涂面缺陷允收表中B 级面和C级面的允收标准。 6.1.3缺陷允收定义了1250平方毫米的区域内各类缺陷的最大允收数量。对于较大的零件表面，可允收数量和该表面所含1250平方毫米区域数量成正比，但是，两个或两个以上缺陷不能相连。 6.2缺陷定义
6.2.1杂质:喷涂面上的外来物。
6.2.2凹痕:基体材料压痕造成的喷涂面局部凹陷。
6.2.3掉漆:局部表面掉漆造成的缺陷。
6.2.4刮痕:浅底的沟槽。
6.2.5桔皮:喷涂面因涂料附着力差而导致起皱，象桔子皮样的外观。
6.2.6流痕:喷涂涂料过多且不均匀且干燥导致的流痕。
6.2.6变色:喷涂面颜色不一致。
6.2.7涂层过薄:涂层厚度不够。
6.2.8气泡:有气泡或无附着力的喷涂区域。
6.2.10污迹:由于基体材料缺陷或不干净而导致零件喷涂表面有污迹或颜色不规则。 6.3缺陷允收表(喷漆/喷涂面)
每个面缺陷的总数不超过允收的界限，如下表所示:
喷涂表面缺陷允收表
允收标准缺陷类型 A级面 B级面 C级面
每1250平方毫米区域内不得超过3个，缺陷最大尺
杂质不允收寸:直径1毫米，高度0.25毫米，两个缺陷相距不允收
小于50毫米
凹痕不允收不允收允收
掉漆不允收不允收允收
不允收每1250平方毫米区域内不得超过4个，缺允收，但刮伤刮痕不允收陷最大尺寸:长 6.5毫米，宽0.5毫米，补漆后表不能穿过漆层面完好允收，但刮伤不能穿过漆层
桔皮不允收不允收不允收
2
编号: QM-4-F02
页数: 1 产品外观件检验标准
日期: 2009.3.11
版本: A
流痕不允收不允收允收
变色不允收不允收允收
气泡不允收不允收不允收
污迹不允收不允收允收
7 印刷产品外观标准
7.1 允收总则
7.1.1所有的等级面应当印刷完好且满足颜色、光泽度、附着力等方面的要求。
7.1.2 可接受的缺陷不能影响该零件的装配和功能，否则，将被拒收。
7.1.3 印刷产品包括:零件表面之丝印、标签之印刷等。
7.2 允收缺陷表(产品印刷)
每个面缺陷的总数不超过允收的界限，如下表所示:
印刷产品缺陷允收表
允收标准缺陷类型 A级面 B级面 C级面油墨过多(如因印刷油墨过多，把“O”印为黑点) 不允收不允收允收字体/符号不完整(字体/符号有欠缺 ) 不允收不允收允收针孔(气孔) 不允收不允收允收油墨颜色不均匀(同一颜色在同一区域光泽不一致) 不允收不允收允收锯齿状边缘不允收不允收不允收文本或图案线条宽度变化允许有5%的变化允许有10% 的变化允收文本难以辨认/油墨污迹(非印刷区域被油墨污染) 不允收不允收不允收印刷刮破/刮伤/破损不允收不允收允收印刷字体倾斜(印刷的字体、符号与产品的底边不平允收有1度偏差收有2度偏差允收行或不垂直)
测试项目作业要求测试仪器抽样水准允收/拒收
在喷涂表面，用3M胶带粘贴在工件上，停留3
3M胶带测试分钟后与被测工件成 45?角迅速揭起，看3M胶3M胶带/目视
5PCS/LOT 0/1
带上是否有喷涂涂料之颜色，若有则为不合格
在细棒上绑一棉团，面积为100平方毫米，沾
有100%的工业酒精，施1KGN以来回一次2抗化学溶剂试100%工业酒精
5PCS/LOT 0/1 秒的速度擦拭30次，看棉团上是否有喷涂涂料验 /目视之颜色，若有则为不合格
用膜厚仪测试，厚度要求为50—100μm之间膜厚膜厚仪 5PCS/LOT 0/1 为合格
把喷涂后的工件对折后再扳平，看喷涂部位是否弯曲试验目视 5PCS/LOT 0/1 有漆层脱落，若有则为不合格
8 可靠度试验作业要求
8.1烤漆可靠度试验
可靠度试验项目作业要求测试仪器抽样水准允收/拒收
在喷涂表面用百格刀或刀片划1X1mm的方
格(露出基体)，用3M胶带粘贴在划格区域百格刀/3M胶带/百格试验 (要求紧贴工件，无气泡)，停留2分钟后与5PCS/LOT 0/1 目视被测工件成45?角迅速揭起，看工件划格区域
是否有超过3个方格脱落，若有则为不合格
3
编号: QM-4-F02
页数: 1 产品外观件检验标准
日期: 2009.3.11
版本: A
8.2印刷可靠度试验
可靠度试验项目作业要求测试仪器抽样水准允收/拒收
在印刷区域，用3M胶带粘贴在工件上，停留
3分钟后与被测工件成45?角迅速揭起，看3M胶带测试 3M胶带/目视
5PCS/LOT 0/1 3M胶带上是否有印刷涂料之颜色，若有则为
不合格
在细棒上绑一棉团，面积为100平方毫米，
沾有100%的工业酒精，施1KGN以来回一100%工业酒精抗化学溶剂试验
5PCS/LOT 0/1 次2秒的速度擦拭30次，看棉团上是否有印/目视刷涂料之颜色，若有则为不合格
把硬度为HB的铅笔削扁，与被测面成45?角，
硬度测试施1KGN测试10次，如果印刷字体有模糊或HB铅笔/目视 5PCS/LOT 0/1
残缺，则为不合格
在印刷区域用橡皮，施1KGN与被测工件成
45?角施1KGN以来回一次2秒的速度擦拭橡皮测试橡皮/目视 5PCS/LOT 0/1 30次，看印刷字体是否有颜色变淡或模糊，
若有则为不合格
编制: 审核: 批准:
4
编号: QM-4-F02
页数: 1 产品外观件检验标准
日期: 2009.3.11
版本: A
五金产品检验标准书 一．目的 为规范五金产品的检验作业，明确检验内容和要求，有效管控产品质量，确保满足顾客要求。二．范围 适用于公司所有A类、B类五金件的进料、制程、出货检验。 三．抽样方案 采用GB/T2828.1-2003单次抽样，检查水平（IL）和接收质量（AQL）按一般检验水准执行：四．定义 4.1 A面：指组装成整机后的正前面、上表面（在使用过程能直接看到的表面）； 4.2 B面：指组装成整机后的侧面（需将视线偏转45°~90°才能看到的四周边）。 4.3 C面：指组装成整机后的背面及底面（正常使用时看不到的背面及底面）。 4.4 毛边：由于机械冲压，数控车床或CNC电脑锣加工未处理好，导致加工件边缘或分型面处所产生的金属毛刺。 4.5划伤：由于在加工，运输过程中防护不当导致产品表面出现的划痕、削伤。 4.6裁切不齐：由于产品在加工过程中定位不当，导致产品边缘切割不齐。 4.7变形：因加工设备调校不当或材料因内应力而造成的产品平面形变。 4.8氧化生锈：因产品加工后未进行相应防锈处理或处理措施不当，而导致产品表面出现锈斑。 4.9尺寸偏差：因加工设备的精度不够，导致产品尺寸偏差超过设计允许水平。 4.10“R角”“C角”异常：因调试不当或铣刀严重损耗，导致“R角”“C角”过大或过小。 4.11表面凹痕：因加工过程中铣刀踫伤，搬运过程中挤压或工装夹具挤压造成。 4.12色差：产品表面颜色与标准样品颜色有差异。 4.13异色点：在产品表面出现颜色异于周围颜色的点。 4.14破裂：因机加工损伤而造成产品的裂纹或细小开裂。 4.15麻点：喷涂件表面上有附著的细小颗粒。 4.16色差：产品表面颜色与标准样品颜色有差异。 4.17光泽度：产品表面光泽与标准样品光泽有差异。 4.18硬划痕：由于硬物摩擦而造成产品表面有明显深度的划痕（用指甲刮有明显感觉）。4.19软划伤：没有明显深度的划痕（无手感，但肉眼能明显看出）。 4.20毛丝：产品表面出现细小的尘丝。 五．检验条件 5.1 外观检验条件 5.1.1 光源：在朝背散射的自然光照下，或在物件距光源0.65～1.0m的40W日光灯下。5.1.2 目视距离：300-500mm。

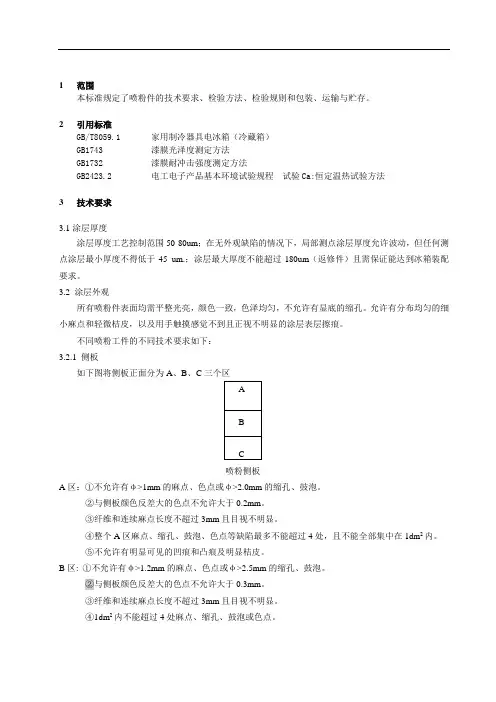

1.范围： 本标准规定了本公司各类产品中使用的喷粉部件的技术要求、试验方法、检验规则、标志、包装及贮存。本标准适用于喷粉部件的进货检验。 2.规范引用文件： 《GB/T 6739-2006 色漆和清漆铅笔法测定漆膜硬度》 《GB/T 10125-2012 人造气氛腐蚀试验盐雾试验》 《GB/T 4956-2012 磁性基体上非磁性覆盖层覆盖层厚度测量测量法》 《GB/T 9286-2006色漆和清漆漆膜的划格试验》 《GB/T 1732-1993 漆膜耐冲击测定法》 3.技术要求： 按 4.2 规定的方法检测，外表面初次喷粉涂层厚度≥60μm，≤90μm;外表面二次喷粉涂层厚度≤120μm；内表面涂层厚度≥25μm。 3.3 硬度： 按4.3方法试验，允许涂层表面存在压痕，压痕长度不得超过3mm；不得出现涂层擦伤或划破。 3.4 附着性能： 按 4.4 规定的方法试验后，涂层按评级表判定结果需保证为 0 级、1 级或 2级，见表 1。 编制：审核：批准：
3.5 耐冲击性： 按 4.5 规定的方法试验后，用4 倍放大镜检查，试样涂层不应出现脆裂及脱落现象。 3.6 耐盐雾性： 在潮态或有淋水状态下工作的喷粉件，按4.6方法进行 10 个周期试验，试样涂层划线两侧1 mm 范围内，棱角范围 2 mm 以外范围内，不应出现长于1 mm 的锈点。 3.7耐化学腐蚀性： 按 4.7 规定对涂层进行试验，要求摩擦时产生杂声且抹布上不带粉层痕迹。 4.试验方法： 4.1 外观检查 在自然光（光线不能太弱）下，避免外界强光、反射光的影响，眼睛距喷粉件表面约500 mm ，对涂层进行目视检验，并与封样件对照，应符合3.1条要求。 4.2 厚度测量 用测厚仪进行测量。测量三处以上，求其算术平均值，涂层厚度应符合3.2条要求。 4.3 硬度测量： 在温度为（23±5）℃和相对湿度（50±5）% 条件下进行试验。要求使用2H铅笔，笔芯长度为5mm，磨平笔尖，保证平整光滑。将需检验喷粉件平放，笔杆摆放与涂层成45°角，以1mm/s 的速度推动7mm，重复3个来回后，目测检查喷粉件表面。试验结果应符合3.3条要求。 4.4附着性试验 在样板上选三个不同的位置，每个位置用美工刀切割出7*7的网格，每格面积为（2mm*2mm），用剥离强度为（10±1）N/25 mm 、宽度为25mm的透明粘胶带附在切割层表面,方向与任意一组切割线同向，用手指压紧。3分钟后迅速、平稳撕下胶带，涂层脱落面积不得超过15%。 4.5 冲击性试验 待样板的涂层干透后，将样板涂层面朝上平放在铁板上，用质量为 1000 g 的冲击棒自 500 mm 的高处自由落下，样板受冲击部分距边缘不小于 15 mm ，每个冲击点的边缘相距不得小于 15 mm 。 4.6 盐雾性试验 将试样表面除去污渍，用锋利的美工刀刻划表面涂层至底层金属部分，呈两条交叉约60o 的刻痕，放入盐雾试验箱中，以浓度为 5% 的NaCL中性水溶液进行耐腐蚀试验，累计喷雾 80 h ,（保证箱内温度保持30℃±5℃）。 4.7 耐化学试剂试验 用深色棉布沾丙酮液，以约 4.9 N/cm2力用手指压在要检查的试样涂层表面停留 15 s , 然后用同等力来回搓擦约 5 s（ 10 个来回）。 5 检验规则： 5.1材料检验采用一次抽样方案，按GB/T2828进行。分为入厂检验和型式检验项目，具体规定 见表I
I.功能测试Performance Test 所有喷漆物应该通过各项测试，包含膜厚测试、硬度测试、耐磨测试、百格测试、抗化性测试及色差量测。注意物品表面需洁净，不得有脏污、灰尘、油污及指痕等情况。 A.膜厚测试: P aint Thickness Test 量测喷漆膜厚（包含面漆及底漆），必须符合厚度规范。一般而言，Akzu Nobel 与EGYPTIAN 底漆约在15±5μm，面漆约在25±5μm，总和最少需要30~100μm，而Cashew 底漆与面漆皆为10-15μm；膜厚测试最终以成品图面尺寸+0.2/-0mm为量测依据。 ＊采用破坏式或非破坏式的量测仪器皆可，如用非破坏式仪器需利用平整性良好的金属片来作为试片，并注意仪器归零的校正。 B.硬度测试: P encil Hardness Test 1.使用滑车式的测试仪器，铅笔采用Mitsubishi “UNI”型号。 2.测试仪器需荷重750g，铅笔角度为45度。 3.测试长度需超过25 mm，硬度需高于2H，5条需无刮痕，需用成品测试。 测试长度需超过25 mm，硬度需高于3H，5条允许1条刮痕，需用成品测试。 4. C.耐磨测试: 一.RCA Abrasion Test 1.测试仪器为Norman Abrasion Wear，型号7-IBB-647，纸带规格为11/16inch 宽。 2.测试环境在室温条件下，湿度需维持在30-60%。纸带储存湿度需维持在30-60%，最佳环境为40%。 3.仪器上荷重175g，耐磨需达到38mm长30次/分钟100次，不能见底材为合格标准。 4.利用六十倍放大镜观察，表面不得露出底材始符合规格。 二.橡皮擦Test 1.测试型号EF74。 2.测试环境在室温条件下，湿度需维持在30-60%。纸带储存湿度需维持在30-60%，最佳环境为40%。 3.仪器上荷重500g，耐磨需达到15mm长1000次，不能见底材为合格标准。 4.利用六十倍放大镜观察，表面不得露出底材始符合规格。 D.百格测试: Cross Hatch Test 1.测试工具采用标准百格刀即可，刀片间距为1 mm，并依据ASTM D3359-93 标准测试方式。 胶带使用Permacell 99 or 3M610(拉一次测试)。
喷粉件检验标准 1 编号: QM-4-F02 页数: 1 产品外观件检验标准 日期: 2009.3.11 版本: A 1 目的 本标准定义XX冲压喷粉件产品外观品质的基本要求，并确立允收/拒收之准则。 2 适用范围 本标准适用于XX生产的所有冲压件产品。 3 相关文件 《壁挂炉产品外观检验标准》。 4 定义 A级面(重要):客户经常看到的面，如面板，机箱的上表面、正面等。 B级面(次重要):不移动的情况下，客户偶尔能看到的面，如外壳的后面、侧面等。 C级面(次要):产品在移动或被打开时才能看到的面，如框架组件的底面，内部零件的表面等。 5 检测条件及方法 5.1 所有检验均应在正常照明，并模拟最终使用条件下进行。检测过程中不使用放大镜，所检验表面和人眼呈45?角。A级面在检测时应转动，以获得最大反光效果。B级面和C级面在检测期间不必转动。 光源=60W荧光灯
零件表面人眼 距离500毫米 面停留10秒，B级面停留5秒，C级面停留3秒。 6 液体/干粉喷涂外观标准 6.1允收总则 6.1.1所有的等级面应当喷涂完好且满足颜色、光泽度、厚度、附着力等方面的要求。 6.1.2液体喷涂允许补漆，但补漆后的表面应满足喷涂面缺陷允收表中B 级面和C级面的允收标准。 6.1.3缺陷允收定义了1250平方毫米的区域内各类缺陷的最大允收数量。对于较大的零件表面，可允收数量和该表面所含1250平方毫米区域数量成正比，但是，两个或两个以上缺陷不能相连。 6.2缺陷定义 6.2.1杂质:喷涂面上的外来物。 6.2.2凹痕:基体材料压痕造成的喷涂面局部凹陷。 6.2.3掉漆:局部表面掉漆造成的缺陷。 6.2.4刮痕:浅底的沟槽。 6.2.5桔皮:喷涂面因涂料附着力差而导致起皱，象桔子皮样的外观。 6.2.6流痕:喷涂涂料过多且不均匀且干燥导致的流痕。 6.2.6变色:喷涂面颜色不一致。 6.2.7涂层过薄:涂层厚度不够。 6.2.8气泡:有气泡或无附着力的喷涂区域。 6.2.10污迹:由于基体材料缺陷或不干净而导致零件喷涂表面有污迹或颜色不规则。 6.3缺陷允收表(喷漆/喷涂面) 每个面缺陷的总数不超过允收的界限，如下表所示: 喷涂表面缺陷允收表 允收标准缺陷类型 A级面 B级面 C级面

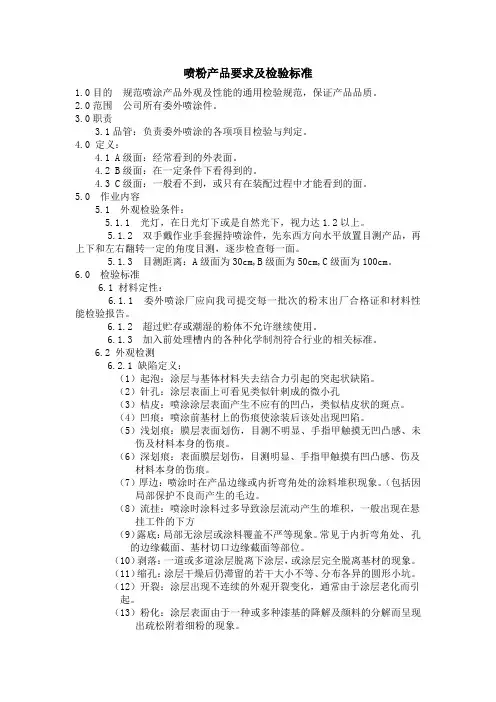

喷粉产品要求及检验标准 1.0目的规范喷涂产品外观及性能的通用检验规范，保证产品品质。 2.0范围公司所有委外喷涂件。 3.0职责 3.1品管：负责委外喷涂的各项项目检验与判定。 4.0 定义： 4.1 A级面：经常看到的外表面。 4.2 B级面：在一定条件下看得到的。 4.3 C级面：一般看不到，或只有在装配过程中才能看到的面。 5.0 作业内容 5.1 外观检验条件： 5.1.1 光灯，在日光灯下或是自然光下，视力达1.2以上。 5.1.2 双手戴作业手套握持喷涂件，先东西方向水平放置目测产品，再上下和左右翻转一定的角度目测，逐步检查每一面。 5.1.3 目测距离：A级面为30cm,B级面为50cm,C级面为100cm。 6.0 检验标准 6.1 材料定性： 6.1.1 委外喷涂厂应向我司提交每一批次的粉末出厂合格证和材料性能检验报告。 6.1.2 超过贮存或潮湿的粉体不允许继续使用。 6.1.3 加入前处理槽内的各种化学制剂符合行业的相关标准。 6.2 外观检测 6.2.1 缺陷定义： （1）起泡：涂层与基体材料失去结合力引起的突起状缺陷。 （2）针孔：涂层表面上可看见类似针剌成的微小孔 （3）桔皮：喷涂涂层表面产生不应有的凹凸，类似桔皮状的斑点。 （4）凹痕：喷涂前基材上的伤痕使涂装后该处出现凹陷。 （5）浅划痕：膜层表面划伤，目测不明显、手指甲触摸无凹凸感、未伤及材料本身的伤痕。 （6）深划痕：表面膜层划伤，目测明显、手指甲触摸有凹凸感、伤及材料本身的伤痕。 （7）厚边：喷涂时在产品边缘或内折弯角处的涂料堆积现象。（包括因局部保护不良而产生的毛边。 （8）流挂：喷涂时涂料过多导致涂层流动产生的堆积，一般出现在悬挂工件的下方 （9）露底：局部无涂层或涂料覆盖不严等现象。常见于内折弯角处、孔的边缘截面、基材切口边缘截面等部位。 （10）剥落：一道或多道涂层脱离下涂层，或涂层完全脱离基材的现象。 （11）缩孔：涂层干燥后仍滞留的若干大小不等、分布各异的圆形小坑。 （12）开裂：涂层出现不连续的外观开裂变化，通常由于涂层老化而引起。 （13）粉化：涂层表面由于一种或多种漆基的降解及颜料的分解而呈现出疏松附着细粉的现象。
