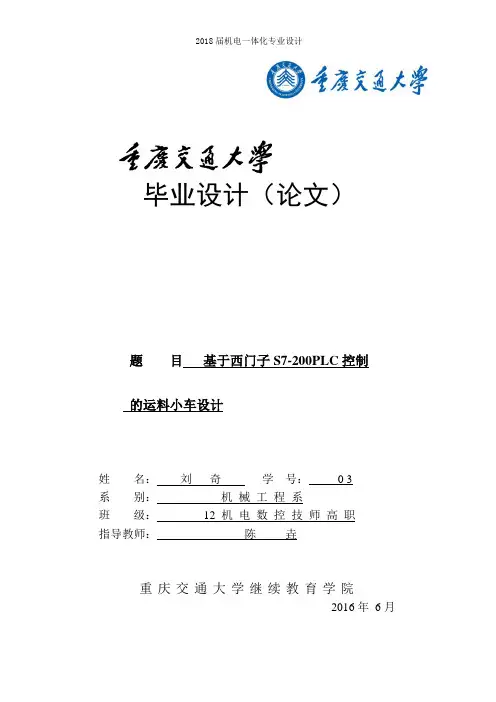

2018届机电一体化专业设计
毕业设计（论文）
题目基于西门子S7-200PLC控制
的运料小车设计
姓名：刘奇学号：0 3
系别：机械工程系
班级：12 机电数控技师高职
指导教师：陈垚
重庆交通大学继续教育学院
2016年6月
刘奇；基于西门子s7-200PLC控制的运料小车设计
南京交通技师学院
学生顶岗实习专项任务书（毕业论文任务书）专项任务名称基于西门子S7-200 PLC控制的运料小车设计
姓名刘奇专业机电一体化班级12机电数控技师高职学号03
一、任务情况描述：
本论文设计的主要任务是研究PLC运料小车控制系统来以PLC为控制核心，辅以传感器、控制电路等外围器件，构成一个控制系统，实现如何自动装料、送料等方面的。来替代传统接触器、继电器控制的运料小车电气控制线路。PLC的自动控制功能和程序化工作方式将使运料的自动化程度大大提高。
二、任务完成计划：
第一阶段：构思设计论文题目
第二阶段：设计论文目录大纲
第三阶段：整理收集材料
第四阶段：设计论文以及编制程序
第五阶段：整理排版论文
三、计划答辩时间：
计划答辩时间2016年6月15日。
实习指导教师（签字）：系学生顶岗实习领导小组组长（签字）：
年月日年月日
2018届机电一体化专业设计
毕业设计（论文）
开题报告
题目：基于西门子s7-200PLC控制的运料小车设计
学院：南京交通技师学院
专业：机电一体化
学生：刘奇
学号：0 3
指导教师：陈垚、助理讲师
重庆交通大学继续教育学院
刘奇；基于西门子s7-200PLC控制的运料小车设计
一、选题目的与意义
随着科学技术的日新月异，对自动化程度要求越来越高，原有的生产线已不能满足要求。在工业生产中运料是一个非常重要的环节，但是其岗位对人体伤害较大或者是劳动负荷较大。所以运料小车在工业生产中发挥了重要作用，为企业节省了人力、物力等，节约了生产成本提高了经济效益。但是，相比传统接触器、继电器控制的运料小车电气控制线路比较复杂，不容易检修及维护。基于PLC的自动运料小车控制系统可以解决上述问题，因此对它的设计具有了现实可能性。
可编程控制器是在计算机技术、通信技术和继电器控制技术的发展基础上开发起来的，最初叫做可编程逻辑控制器（Programmable Logic Controller），即PLC，现已广泛应用于工业控制的各个领域。
二、国内外研究现状
国内：随着科学的发展，自动化的实现水平在国民经济的发展中起着越来越重要的作用，尤其是对机械行业的生产效率，制造精度，以及可靠性和安全性提出来更高的要求。
国外：经过多年的发展国外自动送料机械已经形成了独立完善的体系，成为机械制造的一个重要分支，其产品种类繁多，已形成系列产品，并向“无人化”过渡。
对于自动送料系统，目前韩国、日本等国家都在开发nc自动搬运生产线，这类生产线的送料精度及生产效率都比较高。
三、主要研究内容
主要内容是以PLC为控制核心，辅以传感器、控制电路等外围器件，构成一个控制系统，实现如何自动装料、送料等方面的。
四、研究方法与实施方案
研究方法：仿真分析，实验研究。
具体操作；（1）通过查阅PLC的相关资料，考虑到该设计中运料小车的要求，
选择了合适的PLC型号，并画出了PLC的硬件接线原理图。
（2）选择了符合运料小车运动要求的一系列电子电器元件，绘
制了硬件电路接线图。
（3）利用S7-200 MW v4.0编程软件，编写了小车的运动控制程序梯形图，并结合
程序语句，在计算机上进行了仿真模拟，取得了良好的设计效果。
五、主要参考文献
[1]贺哲荣. 流行PLC实用程序及设计[M]. 西安电子科技大学出版社,2006年.
[2]胡学林. 可编程控制器应用技术[M]. 高等教育出版社, 2003年.
[3]洪志育. 例说PLC[M]. 人民邮电出版社,2006年.
[4]求是科技. PLC应用开发技术与工程实践[J]. 人民邮电出版社,2005年.
2018届机电一体化专业设计
[5]刘柏生. PLC编程实用指南[M]. 机械工业出版社.,2007年.
[6]贾德生. PLC应用开发实用子程序[M]. 人民邮电出版社, 2006年.
[7]廖常初.PLC应用技术问答[M]. 机械工业出版社,2006年.
[8]郑凤翼.图解PLC控制系统梯形图和语句表[M]. 人民邮电出版社,2006年.
[9]戴冠秀.PLC在运料小车自动控制系统中的应用[J]. 工矿自动化. 2005年,6期:57～59.
[10]史国生.电气控制与可编程控制器技术[M].北京：化学工业出版社，2010,88-100.
六、指导教师意见
指导教师：
时间：
七、学院毕业设计（论文）指导小组意见
负责人：
时间：
刘奇；基于西门子s7-200PLC控制的运料小车设计
毕业设计（论文）
题目基于西门子s7-200PLC控制的运料小车设计
专业机电一体化
班级12 机电技师高职
学生刘奇
学号0 3
指导教师陈垚、助理讲师
重庆交通大学继续教育学院
2016 年6月
2018届机电一体化专业设计
基于西门子S7-200 PLC控制的运料小车设计
摘要：随着科学技术的日新月异，对自动化程度要求越来越高，原有的生产线已不能满足要求。在工业生产中运料是一个非常重要的环节，但是其岗位对人体伤害较大或者是劳动负荷较大。所以运料小车在工业生产中发挥了重要作用，为企业节省了人力、物力等，节约了生产成本提高了经济效益。
早期运料小车电气控制系统多为继电器-接触器等组成的复杂系统，随着时间的推移这种传统的继电器接触器控制在工作中已经暴露出种种弊端：设计周期长、体积大、成本高，几乎无数据处理和通信功能，复杂，不容易检修及维护，必须有专人负责操作等等。相对而言PLC运料小车电气控制系统具有连线简单，控制速度快，精度高，可靠性和可维护性好，安装、维修和改造方便等优点。避开了以往继电器接触不良、开关易损坏等缺点，可靠性和稳定性都有所提高。将PLC应用到运料小车电气控制系统，可实现运料小车的自动化控制，降低系统的运行费用。因此对它的设计具有了现实可能性！
关键字：PLC；运料小车；电气控制
刘奇；基于西门子s7-200PLC控制的运料小车设计
Based on Siemens S7-200 PLC to control the
material car design
Abstract：With advances in science and technology, the demand is higher and higher degree of automation, the original production line can not meet the requirements. Haul in industrial production is a very important link, but its position to human body harm is bigger, or is a great work load. So the material car plays an important role in industrial production, save manpower and material resources for the enterprise and so on, about the cost of production improves the economic benefit.
Early delivery car electric control system for complex system composed of relay - contactor, etc, with the passage of time the traditional relay contactor control has been exposed shortcomings in work: long design cycle, large volume, high cost, almost countless according to processing and communication function, complex, is not easy to repair and maintenance, there must be someone who's in charge of operation and so on. Relatively PLC haul car electric control system has simple connection, control speed, high precision, good reliability and maintainability, convenient installation, maintenance and renovation. To avoid the previous relay damaged shortcomings such as poor contact, switch, reliability and stability are improved. Applying PLC to haul the car electric control system, can realize automatic control of the material car, reduce the operation cost of the system. So to the design of it is the practical possibilities!
Keywords：PLC；The material car；Electrical control
2018届机电一体化专业设计
目录
前言 (1)
1. PLC的结构、工作原理及系统设计 (1)
1.1 PLC的结构 (1)
1.2PLC的工作原理 (2)
1.2.1循环扫描技术 (2)
1.3 PLC的编程语言 (3)
1.3.1梯形图语言 (3)
1.3.2助记符语言 (4)
1.3.3功能块图语言 (4)
1.4PLC控制系统的构成、设计原则及步骤 (4)
2运料小车控制系统的方案论证 (7)
2.1 运料小车控制系统的控制内容与要求 (7)
2.1.1 运料小车的运动流程 (7)
2.1.2 设备控制要求 (7)
2.2 方案论证 (8)
3运料小车控制系统的总体设计 (10)
3.1 硬件设计 (10)
3.1.1 PLC外部接线图 (10)
3.2 软件设计 (10)
3.2.1 PLC状态流程 (11)
3.2.2系统梯形图 (12)
3.3 程序的运行调试与仿真 (15)
4 设计小结 (16)
4.1 小车的优缺点分析 (16)
4.2 设计的改进及推广 (16)
4.3 常见故障及排除方法 (16)
总结 (17)
致谢词 (18)
参考文献 (19)
附录 (20)
2018届机电一体化毕业设计论文
1 1 前言
随着科学技术的日新月异，对自动化程度要求越来越高，原有的生产线已
不能满足要求。在工业生产中运料是一个非常重要的环节，但是其岗位对人体伤害较大或者是劳动负荷较大。所以运料小车在工业生产中发挥了重要作用，为企业节省了人力、物力等，节约了生产成本提高了经济效益。但是，相比传统接触器、继电器控制的运料小车电气控制线路比较复杂，不容易检修及维护。基于PLC 的自动运料小车控制系统可以解决上述问题，因此对它的设计具有了现实可能性。
可编程控制器是在计算机技术、通信技术和继电器控制技术的发展基础上
开发起来的，最初叫做可编程逻辑控制器（Programmable Logic Controller ），即PLC ，现已广泛应用于工业控制的各个领域。
大规模集成电路和超大规模集成电路的出现使得PLC 在问世后的发展极为
迅速。现在，PLC 不仅能实现继电器的逻辑控制功能，同时还具有数字量和模拟量的采集和控制、PID 调节、通信联网、故障自诊断及DCS 生产监控等功能。
毫无疑问，PLC 将在今后的工业生产中起到非常重要的作用。在20世纪80
年代，美国的工业市场调查报告和1989年美国的一份分散控制系统（DCS ）的调研报告中，都能看出PLC 在工业控制中的重要作用。
1. PLC 的结构、工作原理及系统设计
1.1 PLC 的结构
PLC 实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机
相同。根据结构形式的不同，PLC 的基本结构分为整体式和模块式结构两类。
整体式（又称箱体式）结构的PLC 由中央处理器（CPU ）、存储器、输入/
输出（I/O ）单元、电源电路和通信端口等组成，并将这些组装在同一机体内。这种结构的特点是结构简单、体积小、价格低、输入/输出点数固定、实现的功能和控制规模固定，但灵活性较低。其基本结构框图如图1-1所示。
电源 中央 处理器 （CPU ） 输入/输出单元 存储器 系统总线 编程
刘奇；基于西门子s7-200PLC 控制的运料小车设计
图1-1 整体式结构
模块式（又称组合式）结构的PLC 是将中央处理器（CPU ）、存储器、输入/输出（I/O ）单元、电源电路和通信端口等分别做成相应的模块，应用时将这些模块根据控制要求插在机架上，各模块间通过机架上的总线相互联系。模块式的PLC 安装完成后，需进行登记，以便PLC 对安装在总线上的各模块进行地址确认，其特点是系统构成的灵活性较高，可以构成不同控制规模和功能的PLC ，但同时价格也较高。基本结构框图如图1-2所示。
图1-2 模块式结构
1.2PLC 的工作原理
PLC 与继电器构成的控制装置的重要区别之一就是工作方式不同，继电器
控制是并行运行方式，即如果输出线圈通电或断电，该线圈的触点立即动作，只要形成电流通路，就有可能有几个电器同时动作。而PLC 则不同，它采用循环扫描技术，只有该线圈通电或断电，并且必须当程序扫描到该线圈时，该线圈触点才会动作，而且每次它只能执行一条指令，这也就是说PLC 以“串行”方式工作的，这种工作方式可以避免继电器控制的触点竞争和时序失配等问题。也可以说，继电器控制装置是根据输入和逻辑控制结构就可以直接得到输出，
而PLC 控制则需要输入传送、执行程序指令、输出3个阶段才能完成控制过程。
1.2.1循环扫描技术
PLC 采用循环扫描技术可以分为3个阶段：输入阶段（将外部输入信号的状态传送到PLC ）、执行程序和输出阶段（将输出信号传送到外部设备）。扫描过程如图1-3所示。
机 架 编程器 现场设备
其他PLC 或上位机 电源 模块 CPU 模块 通信 模块 输入 模块 输出 模块 特殊功能模块
2018届机电一体化毕业设计论文
3 3
图1-3 循环扫描 在输入阶段中，PLC 先进行自我诊断，然后与编程器或计算机通信，同时中央处理器扫描各个输入端并读取输入信号的状态和数据，并把它们存入相应的输入存储单元。
在执行阶段中，PLC 按照由上到下的次序逐步执行程序指令。从相应的输入存储单元读入输入信号的状态和数据，然后根据程序内部继电器、定时器、计数器数据寄存器的状态和数据进行逻辑运算，得到运算结果，并将这些结果存入相应的输出存储器单元。
在输出阶段中，PLC 将相应的输出存储单元的运算结果传送到输出模块上，并通过输出模块向外部没备传送输出信号，开始控制外部设备。
1.3 PLC 的编程语言
可编程控制器的编程语言主要有梯形图语言、助记符语言及功能块图。
1.3.1梯形图语言
梯形图语言是在继电器控制电路图的基础上发展而来的。最大的优点就是直观易懂，使用简单方便。对来自电气方面的用语，通过梯形图很容易就能掌握，同时它也是PLC 的主要编程语言。例如，一个简单PLC 控制系统，当常开按钮SBFl 动作时，水泵开启，当常闭按钮SBSl 动作时，水泵停止运行。用继电器控制和用PLC 控制的梯形图如图1-4和图1-5所示。
图1-4 继电器控制电气图 SBF1 KM1
KM1
SBFS 一个扫描周期 程序执
行
阶
段 输出阶段 输入阶段 程序执行阶段 输出阶段 输入阶段
程序执行阶段
刘奇；基于西门子s7-200PLC 控制的运料小车设计
图1-5 PLC 控制梯形图
1.3.2助记符语言
助记符语言与汇编语言类似，它使用字符来代表可编程控制器的某种操作，这就要求用户要有一定的计算机编程基础。用助记符语言编写上一个例子的程序如下：
LD I0 ； OR Q0
ANDN I1 ； OUT Q0
1.3.3功能块图语言
西门子公司的S7系列PLC 除了可以用梯形图和助记符语言进行编程外，还可以用功能块图语言进行编程。功能块图语言与数字电子技术的逻辑电路图类似，不同的功能块实现不同的功能，从而实现所需控制要求。如图1-6所示：
图1-6 PLC 功能块图
1.4PLC 控制系统的构成、设计原则及步骤
PLC 控制系统由硬件部分和软件部分组成。
对于整个PLC 控制系统来说，其硬件部分不仅包括选择符合控制要求的PLC 机型、存储器容量、电源模块、输入/输出模块、通信模块、模拟量输入/输出模块和特殊功能模块等，还应当包括选择合适的可编程控制器外围装置、设备与接口，如输入设备（控制按钮、开关、传感器等）、执行装置（接触器、继电器等）和由执行装置控制的现场设备（水泵、鼓风机、阀门等）。
软件部分主要包括对PLC 进行I/O 点地址、内部继电器、定时器、计数器等的分配，PLC 控制程序的设计（梯形图、语句表、流程图等），还有一些技术文件等。
PLC 控制系统是为工艺流程服务的，所以它首先要能很好地实现工艺提出的控制要求。PLC 控制系统的设计应遵循以下原则。
X0
X1 Q0
Q0 10.1 Q0.0
10.0 Q0.0 OR AND
2018届机电一体化毕业设计论文
5 5 （1）根据工艺流程进行设计，力求控制系统能最大限度地满足控制要求。
（2）在满足控制要求的前提下，尽量减少PLC 系统硬件费用。
（3）考虑到以后控制要求的变化，所以控制系统设计时应考虑PLC 的可扩展性。
（3）控制系统使用和维护方便、安全可靠。
一般PLC 控制系统的设计步骤如图1-7所示，具体操作如下。
（1）控制要求分析
在设计PLC 控制系统之前，必须对工艺过程进行细致的分析，详细了解控制对象和控制要求，这样才
能真正明白自己所要完成的任务，并更好地完成任务，设计出令人满意的控制系统。
（2）确定输入/输出设备
根据控制要求选择合适的输入设备（控制按钮、开关、传感器等）和输出设备（接触器、继电器等），根据所选用的输入/输出设备的类型和数量确定PLC 的I/0点数。
（3）选择合适PLC
确定PLC 的I/0点数后，就根据I/0点数、控制要求等来进行PLC 的选择。选择包括机型、存储器容量、输入/输出模块、电源模块和智能模块等。
（4）I/0点数分配
点数分配就是规定PLC 的I/0端子和输入/输出设备。
（5）PLC 程序设计
首先把工艺流程分为若干阶段，确定每一阶段的输入信号和输出要控制的设备，还有不同阶段之间的联系，然后画出程序流程图，最后再进行程序编制。
（6）模拟调试
程序编制好后，可以用按钮和开关模拟数字量，电压源和电流源代替模拟量，进行模拟调试，使控制程序基本满足控制要求。
（7）现场联机调试
现场联机调试就是将PLC 与现场设备进行调试。在这一步中可以发现程序存在的实际问题，然后经过修正后使其满足控制要求。
（8）整理技术文件
这一步主要包括整理与设计有关的文档，包括设计说明书、I/O 接线原理图、
刘奇；基于西门子s7-200PLC控制的运料小车设计程序清单和使用说明书等。
开始设计
控制要求分析
确定输入输出设备
选择合适的PLC
I/O点数分配
PLC程序设
计
模拟调
试
现场模拟调
试
整理技术文
件
设计结束
图1-7设计步骤示意图
2018届机电一体化毕业设计论文
7 7
2运料小车控制系统的方案论证
2.1 运料小车控制系统的控制内容与要求
2.1.1 运料小车的运动流程
某自动生产线上运料小车的运动如图2-1所示：
启动
图2-1运料小车示意图
运料小车由一台三相异步电动机拖动，电机正转，小车向右行，电机反转，小向左行。电动机正反转图如图2-2所示：
图2-2三项异步电动机正反转主电路图
在生产线上有3个编号为原位，l 和2的站点供小车停靠，在每一个停靠站安装一个行程开关以监测小车是否到达该站点。对小车的控制除了启动按钮和停止按钮之外，还设有3个控制按钮开关(SQ1~SQ2）分别与二个控制要求停靠站点相对应。
2.1.2 设备控制要求
运料小车 _____
原位 货位1 货位2 运料小车
刘奇；基于西门子s7-200PLC 控制的运料小车设计
运料小车在自动化生产线上运动的控制要求如下：
（1）每次送货都按启动按钮，而且装有货才能启动。小车到达指定货位，卸货延时3秒自动返回原位停车。
（2） 可随时使小车返回原位，也可以随时使小车停止远行。
（3）小车低速送货，高速返回。
（4）有三种工作方式选择：
1 只送货到货位1。
2 只送货到货位2。
3 向两个货位轮流送货。
（5）要有电源，送货，返回指示灯。
2.2 方案论证
早期运料小车电气控制系统多为继电器-接触器组成的复杂系统，这种系统存在设计周期长、体积大、成本高等缺陷，几乎无数据处理和通信功能，必须有专人负责操作。
后来，单片机应用到运料小车控制系统中。单片机有优异的性能价格比、集成度高、体积小、有很高的可靠性、控制功能强、低功耗、低电压，便于生产便携式产品，外部总线增加了I C 及SPI ，单片机的系统扩展和系统配置较典型、规范，容易构成各种规模的应用系统。单片机编程方法复杂，不容易上手，使用于简单应用。
将PLC 应用到运料小车电气控制系统，可实现运料小车的自动化控制，降低系统的运行费用。PLC 运料小车电气控制系统具有连线简单，控制速度快，精度高，可靠性和可维护性好，安装、维修和改造方便等优点。运料小车控制系统的控制系统构成图如2-3所示：
图2-3运料小车控制系统图 停止按钮
3个行程按钮
3个工作方式 三相异步电动机
启动按钮
P
L
C
2018届机电一体化毕业设计论文
9 9
运料小车控制系统流程图如图2-4所示
否
是
否
是
否
是
否
是
小车装料 转换方式按
钮
小车右行
到达呼叫停靠点
小车停止卸
料
小车左行
到达装料停靠
小车停止 按下停止按
结束
开始
按下启动按钮
刘奇；基于西门子s7-200PLC控制的运料小车设计
图2-4控制系统流程图
3运料小车控制系统的总体设计
3.1 硬件设计
3.1.1 PLC外部接线图
运料小车由一台三相异步电动机拖动，电机正转，小车向右行，电机反转，小向左行。小车控制系统的输入，输出设备与PLC的I/O端对应的外部接线图如3-1所示：
图3-1PLC外部接线图
3.2 软件设计
这个控制系统的输入有启动按钮开关、停止按钮开关，回开关、2个转换按钮开关、3个行程开关共9输入点。这个控制系统需要控制的外部设备只有控制小车运动的三相电动机一个。但是电机有正转和反转两个状态，分别都应正转继电器和反转继电器，所以输出点应该有2个。对应的地址分配表如表3-1所示：
