静压锚杆桩施工工艺及要求 静压锚杆桩施工工艺流程 确定桩位孔及定位→ 锚杆加工制作及埋设（桩段制作）→ 桩位孔及锚杆养护和保护→ 安装压桩反力架→ 第一节桩就位、校正→ 压桩→ 深度及压力值记录→ 下节桩就位、校正→ 焊接接桩→ 压桩→ 压桩到设计要求→ 最终深度及压桩力验收→ 拆除压桩反力架→ 切割桩头→清孔（配制微膨胀早强混凝土）→封桩。 主要施工工艺要求 （1）、桩段制作：钢筋混凝土预制桩段严格按配筋设计制作、桩身平直、外形尺寸误差不大于±5mm，断部平整；钢管桩段材质、管径、壁厚严格按设计要求选择、焊接坡口面按焊接要求制作。 （2）、桩段连接：两种桩段均采用焊接连接。焊接前应再次检查接头部位处理情况及上下节桩是否在同一轴线上、是否垂直、符合要求方可施焊；焊接时两名焊工在桩两侧同时施焊，以保证对称受力，减小变形；焊接后应检查焊接质量，若有漏焊或焊缝高度不够，应及时补焊。 （3）压桩工艺压桩反力架安装要保持垂直应均衡拧紧锚固螺栓、螺帽，在压桩过程中应随时拧紧松动的螺帽；在锚杆受力较大时应使用多个螺帽叠加使用。桩段在压入时垂直度极为重要，因此除了在初始就位时校核垂直度极外应在压桩时全程连续控制，每节桩的垂直度应控制在1/1000以内；同时应保持千斤顶与桩段轴线在同一垂直线上，千斤顶施加的压力中心与截面形心重合，千斤顶安放偏差不大于2mm。 压桩时不宜数台压 桩设备在同一承台上施工，施工期间，压桩力总和不得超过该基础及上部结构的自重，防止基础上抬造成结构破坏。压桩应连续进行，尽量减少接桩时间，中途不得长时间停顿，以免土体固结超静水压力消散，引起摩阻力剧增。如必须中途停顿时，桩尖应停留在软土层中，且停留时间不宜超过24小时。如遇到压力急剧的增加可能遇碎石障碍物或压入较硬土层，这时液压系统可采用稍压入，持荷，再压入，再持荷，直至达到设计深度或承载力。压桩过程应做好记录，采用以最终压桩力控制为主、以桩长控制为辅的双控原则。 （4）封桩工艺 封桩施工是压桩过程中又一个关键环节。桩和承台及混凝土底板能否连接牢固，承载力是否达到要求，联结节点形式是否合理，都是封桩后桩能否发挥作用的关键。 封桩前，桩顶应设计和规范要求截断至设计标高：混凝土桩段桩顶应平整无松动混凝土、钢管桩段采用氧割进行切断；钢管桩内应用C35碎石混凝土填充；为加强桩和承台及混凝土底板的连接应将锚杆相互连接起来，以便形成封桩桩帽；清理桩孔内的渣滓及水。 桩采用C35或C40微膨胀混凝土，注意振捣密实，加强养护
大学梅山校区工程房建施工Ⅰ标段 室外附属工程-球场、道路先法预应力方桩地基加固施工方案 专 项 施 工 方 案 编制人职务（称）项目工程师校核人职务（称）主任工程师审核人职务（称）高级工程师批准人职务（称）总工程师批准部门（章）宁波市建设集团股份有限公司编制日期
施工方案审批意见
第一章编制说明及依据 1.1编制说明 本公司针对有关的施工技术难点，结合具体的场地条件和本公司以往类似工程的施工经验，编写制订了本工程的施工方案。 1.2编制依据 （1）《建筑桩基技术规》（JGJ94－2008）； （2）《建筑地基基础设计规》（GB 50007—2011）； （3）《建筑工程施工质量验收统一标准》（GB50300－2013）； （4）《混凝土结构工程施工及验收规》（GB50204－2015）； （5）《建筑地基基础工程施工质量验收规》（GBJ50202－2002）； （6）《预制钢筋混凝土方桩》（04G19）； （7）《建筑基桩检测技术规》（JBJ106－2003）； （8）施工设计图纸。 第二章工程概况 建设单位：梅山保税港区市场开发 设计单位：市建筑设计研究院 监理单位：宁大工程建设监理 施工单位：市建设集团股份 2.1工程总体概况 大学梅山校区配套道路工程位于市梅山保税港区，东北临踏海路，西北临港湾路，东南临七星路，西南临规划商业服务业用地。本项目球场地基采用先法预应力方桩PS-A250(150)-10进行地基加固处理，道路地基采用先法预应力方桩PS-A250(150)-12进行地基加固处理，沉桩方式为静力压桩。 2.2工程地质概况 本工程桩端持力层选在④层与④b层。详见地质勘探报告。 第三章材料及机械配置 先法预应力方桩PS-A250(150)-10、先法预应力方桩PS-A250(150)-12由厂家代加工，经检验合格后运到现场，现场配置1台履带式液压挖掘机DH420LC-7静力压桩。
-、工程概况----------------------------- 1 二、施工部暑--------------------------- 1 三、工程地质情况-------------------------- 1 四、施工准备工作计划---------------------- 3 五、静力压机施工机理---------------------- 4 六、静压桩施工工艺流程及施工方法--------------- 4 七、静压桩工程质量技术、安全措施---------------- 5 八、施工进度计划------------------------- 8
一、工程概况 东莞市东莞清溪鸿琦电子厂兴建厂房位于东莞市清溪镇土桥管理区，本工程基础采用桩径①400mn高强砼预应力管桩，桩长约为25米, 单桩承载力设计值分别为1600KN桩尖要求打入强风化花岗岩层大于1.0m。工程总桩数分别为58根，工程量分约为1500m 本工程由北京中华建规划设计研究院有限公司负责设计，由核工业 赣州工程勘察院勘察，由吉林小建设工程监理有限公司监理，由东莞市清溪建筑工程公司总承包，桩基础子分部工程由东莞市金山河建筑基础工程有限公司负责施工。 二、施工部署 1.管理机构 桩基础工程施工由我司进行施工，负责组织施工作业人员；由东 莞市南粤建筑工程有限公司统一指挥。各部门负责人见下表。 项目经理：邹祖华专业技术负责人：郭贤华 施工员：朱亚喜质安员：熊大根 班组长：彭水流 三、工程地质情况 场地地层由第四系人工填土层、耕植层、第四系坡积层、第四系残积层和白垩系基岩组成。 岩土层特征自上而下描述如下： 1、人工填土：土黄色、灰黄色，稍湿，成分主要粘性土和少量砂粒。为新近堆填，结构松散，欠密实。层厚4.80?7.10m,平均5.85m。
一、预制混凝土方桩 预制方桩的设计要求、质量目标 1）本工程以终压力峰值（单桩竖向承载力标准值的倍）为终压控制条件，且压桩在峰值下复压3～5次，桩的总沉降量（贯入度）少于25mm。 2）钻孔桩长不能满足设计要求时，应在打（压）桩施工前于该桩处预先钻孔，钻孔孔径不大于D-50，采用螺旋钻机成孔，孔深满足达到设计深度。 3）施工允许误差 ①上下桩节中心线偏差＜2mm，节点弯曲矢高不得大于%桩长，且不大于20mm。 ②桩位施放误差＜20mm，桩的垂直度偏差不得大于桩长的%。施工工艺流程
沉桩顺序安排 1.3.1 按总进度计划，采用分区分块先内后外，从中间往四周施压的顺序沉桩施工。 1.3.2 根据工程地质条件，在同一区域内采用先压长桩后压短桩的顺序。 测量放样 1.4.1 选用J2经纬仪、S3水准仪、全站仪及50m钢卷尺等。 1.4.2 测量网的布设：接到复核业主提供的坐标控制点，用全站仪布
设测量网。网点全部用混凝土加以保护并加以围档防护。控制网的精度要满足设计和规范。 1.4.3 桩位测放 桩位测放必须符合设计和规范要求，实际操作从严控制： （1）控制桩及轴线的测放误差小于5mm。 （2）桩位的测放误差小于5mm。 （3）标高的测放误差控制在±5mm内。 （4）桩垂直度的偏差控制在%内。 1.4.4 测量技术要求 （1）现场由测量技术人员主持测放工作，每天复核一次，保证样桩位测放的精度。 （2）桩位测放后，必须进行测量复核验收，办理书面验收手续存档。 （3）加强中间环节的验收，当每根桩最后一节桩打至地面时，应进行桩位位移的测定，做好记录，作为竣工验收的参考依据。 （4）根据设计要求执行静力压桩的终压控制条件，并采用水准仪跟踪控制送桩深度至桩顶标高，做好数据记录。 （5）桩身垂直度的控制，用两台经纬仪控制桩的垂直度。 （6）现场设置水准点，不宜少于2个，用于检查桩顶的入土深度。方桩质量控制 1.5.1 严格按设计要求及有关施工验收规范、标准对桩制作质量进行验收。
桩基A-3-01 尾锚杆静压桩 施 工 组 织 设 计 (方案) 20**年*月**日

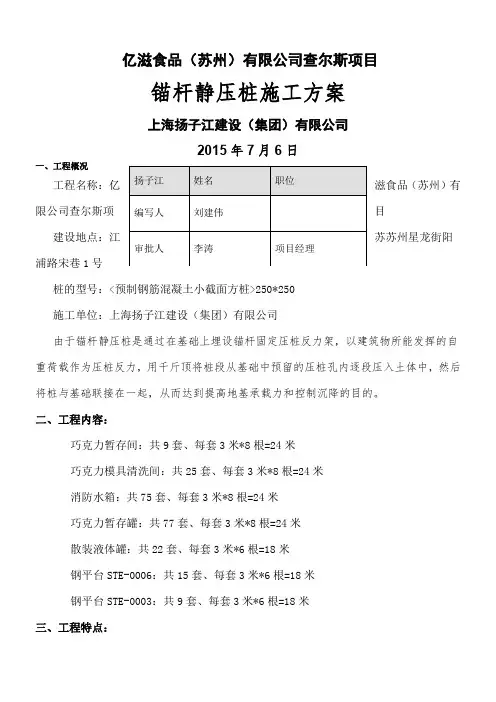

1、前言 1.1改造基础加固锚杆桩施工方案编制依据： 1.1.1 地质勘察报告。 1.1.2依据上海*****建筑设计院有限公司提供的****改造基础工程新增桩位分布图和 桩基施工说明及要求。 1.1.3根据本工程施工场地现有的特点、具备工作条件、周边环境和总包提供的情况。 1.1.4本工程锚杆静压桩在施工过程中遵循如下规范标准： 《建筑工程技术规范》(GJ94-94)； 《建筑地基基础工程施工及验收规范》(GB50202-202)； 《预制钢筋混凝土小截面方桩》(DBJT08—106—2006)图集号2006沪G503及说明。 1.1.5本工程在锚杆静压桩施工过程中，遵循国家与上海市颁发的有关安全技术操作规 程及文明施工的有关规定。 1.2 目的：科学管理，精心施工，质量第一、安全第一，竖单位品牌，创优良工程，一 次性验收合格。 2、工程概况 2.1工程概况 2.1.1工程名称：****** 2.1.2工程地点：***** 2.1.3建设单位：**** 2.1.4勘察单位： 2.1.5设计单位：上海****设计研究院有限公司 2.1.6监理单位：***** 2.1.7施工单位：******* 2.2工程内容：锚杆静压桩250×250×26m×28套。 桩基A-3-02 2.3工程场地情况及地质状况：
2.3.1施工场地是已建独立性一层库房改建为*原有地坪原浇筑20cm素混凝土。 2.3.2根据现场情况，原建筑为钢结构独立柱承台及联系梁，桩位分布：20套桩分布在 室内联系内，8套桩分布在两头室外，4根在马路上、4根在草坪上。 2.3.3锚杆静压桩施工特点，是借助底部反力施工，在钢砼混凝土地板上釆用螺栓锚杆， 螺栓锚杆可先预埋或后预埋。本工程沒有钢筋混凝土底板，只有素砼地坪20cm， 甲方提供材料制作反力架借助原有钢结构立柱为主导力，另在素砼地坪上预埋螺 栓锚杆为辅助力，室外草坪另一端采用配重堆载。 2.3.4素砼混凝土地坪及砼马路开凿桩洞采用钻孔，每只桩洞钻孔8个Φ160圆孔组成。 反力架采用H型钢双排作为压桩支架，两头各横一根与立柱焊接，而后与双排两头 焊接，中间采用地锚螺栓，螺栓连接采用铁扁担，分别为：1000×120×（20～25）； 450×120×（20～25）。室外草坪一头采用配重堆载。 3、承建方针与施工管理目标 3.1承建方针： 3.1.1质量是企业的生命线，是打开世界市场的金钥匙，我们在沉桩施工中认真贯彻执 行“百年大计、质量第一”的方针。 3.1.2坚持“质量第一、用户至上”的原则，以人为核心，把人作为控制整个工程的动 力，充分调动和发挥人的积极性、创造性，增加人的责任感，提高所有施工人员 的工作素质；以预防为主，严格把好打桩工程每一个工序的质量关，做到事前控 制，事中控制、事后检查，一切用数据说话。 3.1.3贯彻科学、公正、守法的职业规范，工程项目经理在施工中坚持原则、严格要求、 秉公办事；在处理工程质量问题过程中，遵重客观事实、遵重科学，正直、公正、 不持偏见；在此工程项目上以身作则，带领所有施工人员遵纪、守法、认真履行合 同中各项任务和义务。 桩基A-3-03 3.2质量目标： 科学管理、精心施工、确保质量、信守承诺，做到工程竣工验收一次性合格。
目录 第一章工程概况 (2) 第二章编制依据 (2) 第三章工程地质及水文地质条件 (2) 第四章施工准备 (3) 第五章施工资源计划 (5) （一）人力资源计划 (5) （二）主要施工机具的配置及进场计划 (6) KR-500 (6) (三)预制构件、半成品及主要材料进场计划 (6) 第六章施工方案及技术措施 (7) （一）桩材的现场验收 (7) （二）施工测量及桩位控制 (7) （三）打桩顺序 (8) （四）验收的方法及允许偏差 (8) （五）打桩施工质量标准及管理 (9) 第七章施工中质量隐患及解决办法 (15) 第八章质量保证体系及措施 (15) （一）质量保证体系 (15) （二）质量保证措施 (16) 第九章工期保证措施 (17)
（一）工期保证措施 (17) 第十章安全、消防及文明施工保证措施 (18) （一）安全管理体系 (18) （二）安全管理措施 (18) （三）文明施工措施 (20) 第十一章环境保护措施 (21) 第十二章冬、雨季施工措施 (22) 第十三章成品保护方案及措施 (23) 第一章工程概况 1、项目名称：临湘工业园区标准化厂房建设PPP项目（滨江产业区）8#、9#中厂房，18#~23#小厂房； 2、建设单位：湖南临湘富园投资开发有限公司； 3、设计单位: 中衡设计集团股份有限公司； 4、施工单位：湖南省第八工程有限公司； 5、监理单位：中衡设计集团工程咨询有限公司； 6、勘测单位：湖南核工业岩土工程勘察设计研究院； 7、预应力管桩型：每栋厂房各根桩，桩型：PHC 400 AB 95-12； 8、厂房面积：三标厂房面积约为76000㎡,层数均为4F/5F； 9、施工工艺和方法：静压法施工。 第二章编制依据 1、《建筑桩基技术规范》（JGJ94-2008）； 2、《先张法预应力混凝土管桩》（GB13476-2009）；
二、地基基础采用静压桩加固施工方案 根据图纸，本次共布置锚杆静压桩612根.规格250*250*3000 具体为：4#楼400根。其中：压桩力650KN计288根 压桩力450KN计112根 6#楼212根。其中：压桩力650KN计108根 压桩力450KN计104根 锚杆静压桩的工作原理如下图所示。这种方法是以建筑物自重为压载，在 独立基础上预先埋设好锚杆固定反力架。用反力架作为反力支撑，利用千斤顶将 桩从基础上凿开的桩孔中逐节压入土中。 锚杆静压桩的优点是：施工时无振动、无噪声；设备简单、操作方便、移 动灵活，可在场地和空间狭窄的条件下施工； 锚杆静压桩提前预制。目前已购置1500米成品桩。 （一）、施工前的准备工作 根据设计静压桩施工图,设计为锚杆静压桩,桩长约12M/9M左右，桩身强度C30，截面为250㎜×250㎜*2000㎜，桩尖节长2m，桩身节长2m
锚杆静压桩封桩头示意 1、桩身为4根Φ14主筋。并按图纸设计要求由专业预制混凝土加 工厂预制桩体。 2、技术人员熟悉图纸和地质报告,对施工队长及施工班组人员进 行技术交 底,严格按桩基工艺规程和施工规范施工。 3、对静压桩位和图纸进行核对,如需平面局部尺寸在布置桩位时 有差异，经设计同意后做局部微调，以满足施工要求。 4、对进场的压桩设备进行检查,确保设备完好, 确保电线、电缆、
5、漏电开关等电器完好,保证安全生产。（二）、锚杆静压桩施工方法简述 1、锚杆静压桩的工艺流程
桩位垃圾清理测放桩位取心机取芯成孔 凿除整板混凝土面层钻孔埋设锚杆架设静压桩机分节吊桩、压桩用角钢焊接桩继续压桩至设计桩长或至预定的压桩力数值移走桩架 2、焊接 218）交叉钢筋于锚杆桩孔位上（双面焊，搭接长度≥5d）, 以C30微膨胀砼进行封桩（应采用插入式振捣器实封桩头砼）。 3、封桩桩顶应进入基础100㎜。桩帽高100㎜。在其上放入钢筋网片后灌注入C30微膨胀砼（可在普通C30砼中加入3%水泥含量的膨胀剂），而后用振动棒充分捣实，其体积以锚杆及其上的交叉钢筋各有50㎜的砼保护层为宜。封桩前,应将孔内四周孔壁凿毛,以利于砼帽和底板钢筋砼连接。（确保不渗水）。 4、压桩施工中的一般注意事项 （1）压桩前应对每段桩身桩帽进行清理，保证焊接部位不被污染； （2）压桩时千斤顶宜置于桩的正中位置以保证垂直下压。 （3）接桩时宜以吊锤测定桩身的双向垂直度。 （4）接桩时用360㎜长角钢进行焊接，保证上下节桩的截面全面接触。 （5）根据设计图纸，设计桩长定为12m/9m左右，单桩设计极限承载力650KN/450KN，据此施工时可采用单项控制，只要是压桩力超过设
目录 一、工程概况 (1) 二、施工条件 (1) 三、施工准备及主要施工方法 (1) 四、工程投入的主要物资和施工机械设备情况、主要施工机械进场计划 (4) 五、劳动力安排计划 (5) 六、确保工程质量的技术措施 (6) 七、确保安全生产的技术措施 (6) 八、确保文明施工的技术措施 (9) 九、确保工期的技术措施 (11) 十、施工进度计划 (11)
一、工程概况： 1、建筑物概况： 春天大酒店南楼：五层，无正规设计，无图纸，现为办公楼用房，由于时间久远，使用功能又改变（厂房变为酒店）资料全无，仅能凭现状及部分人回忆得出建筑物大致情况： 改建筑于上世纪80年代中期建设，开始仅建一层，乱毛石砌筑基础，后多次加层建至五层，从三层平面梁布置图看，相邻房间挑梁相连，疑是同一楼层先后时间搭建；从建设年代和平面看，结构为砖混结构，但又有部分的梁柱外凸墙面，疑是部分框架；从现场观察，上部结构体系混乱，多次加层搭建，与相邻建筑混连，结构体系极不合理。 2、加固方案： 本工程地基基础加固处理采用：增加筏板与锚杆静压钢管桩，并进行筏板下压力注浆，控制沉降变形；锚杆静压桩桩型采用Φ150×4㎜钢管桩,计56根，锚杆静压桩设计承载力特征值为150KN，压桩力350KN。 工程桩具体的控制标准由试压桩后确定。 二、施工条件 1、工程地质条件 该场地早期为员筜湖畔，填土层以下约有几米厚淤泥层，从开挖的两个基础坑看，基础为乱砌毛石基础，且不规则。 2、施工场地情况 场地/经人工开挖土平整后，场地空间尺寸较狭窄，地面距上层楼板底为2.8米高，施工作业面狭窄，地下没有管线。 三、施工准备及主要施工方法 （一）施工准备 1、图纸自审：项目经理部收到施工图纸后，由项目技术负责人及时 组织有关人员熟悉设计文件，明确技术、质量要求，提出图纸中存在问题，便于会审时解决。 2、现场踏勘地形地貌，了解邻近建筑物情况及地下管线情况，为 桩基施工提供必要的周边情况及场地内的基础资料。 开工所需材料进场、检验，有复检要求的进行复检。劳动力依施工顺序视施工进度进展按计划进场。
目录 一、工程概况-----------------------------------------1 二、施工部暑-----------------------------------------1 三、工程地质情况-------------------------------------1 四、施工准备工作计划---------------------------------3 五、静力压机施工机理---------------------------------4 六、静压桩施工工艺流程及施工方法---------------------4 七、静压桩工程质量技术、安全措施---------------------5 八、施工进度计划-------------------------------------8
一、工程概况 东莞市东莞清溪鸿琦电子厂兴建厂房位于东莞市清溪镇土桥管理区，本工程基础采用桩径Φ400mm高强砼预应力管桩，桩长约为25米,单桩承载力设计值分别为1600KN。桩尖要求打入强风化花岗岩层大于1.0m。工程总桩数分别为58根，工程量分约为1500m。 本工程由北京中华建规划设计研究院有限公司负责设计，由核工业赣州工程勘察院勘察，由吉林小建设工程监理有限公司监理，由东莞市清溪建筑工程公司总承包，桩基础子分部工程由东莞市金山河建筑基础工程有限公司负责施工。 二、施工部署 1.管理机构 桩基础工程施工由我司进行施工，负责组织施工作业人员；由东莞市南粤建筑工程有限公司统一指挥。各部门负责人见下表。 项目经理：邹祖华专业技术负责人：郭贤华 施工员：朱亚喜质安员：熊大根 班组长：彭水流 三、工程地质情况 场地地层由第四系人工填土层、耕植层、第四系坡积层、第四系残积层和白垩系基岩组成。 岩土层特征自上而下描述如下： 1、人工填土：土黄色、灰黄色，稍湿，成分主要粘性土和少量砂粒。为新近堆填，结构松散，欠密实。层厚4.80～7.10m，平均5.85m。 2、耕植层：耕土，灰黑色，稍湿，松软，含植物植系、残体杂质等，不均匀混
基础局部加固锚杆静压方桩施工方案
一、工程概况 工程名称： 工程地点：XX市水口镇 该项目为6层框架结构新建住宅，因沉降不均发现有倾斜，为了安全应业主要求对楼房基础进行加固处理。据现场考察，根据基础实际情况，施工部位空间有限，适合采用锚杆静压桩加固柱位基础，加固前应对建筑作适当的支撑保护，在施工过程中随时观测楼房的情况，以保证工程顺利施工。 二、工程内容 1、，设计截面250×250，桩长12m，分为6节（2m×9）。压桩孔上口为300×300mm，下口为400×400mm，呈倒锥形。 2、压桩以最终压桩力800kn为主要标准，桩长为次控标准。 三、编制依据 1、国家行业标准《既有建筑物地基基础加固技术规范》 （JGJ123-2000）。 2、国家行业标准《锚杆静压桩技术规程》（YBJ227-91）。 3、国家行业标准《建筑桩基技术规范》（JGJ94-2008）。 4、国标《建筑地基基础工程施工质量验收规范》 （GB50202-2002）；
5、国标《混凝土结构工程施工质量验收规范》 （GB50204-2002）。 四、编制原则 1、认真贯彻国家对工程建设的各项方针政策，严格执行工程建设的各项程序。 2、遵循建筑施工工艺及其技术规范，合理安排施工程序及施工顺序。 3、从实际出发，作好人力、物力的综合平衡，组织均衡施工。 4、采用先进的施工技术，科学地确定施工方案；严格控制施工质量，确保施工安全；努力缩短工期，提高劳动生产力。 五、项目组织机构 考虑到本工程实际情况及工期要求，我司积极组建项目领导班子，施工队伍都为本公司长期从事纠偏和加固工程培训的技术工人，并已经通过公司内部的技术、安全考核。项目经理部组织机构图如下：
第一节静压预制方桩施工方案 本工程采用静压预应力方桩径,桩截面径为250×250桩长暂定20米，拟采用ZYC-250液压静力压桩，图中桩承台用ZJ表示，方桩的单桩极限承载力标准值为450KN，压入强风化层不少于1米。 1、ZYC－250液压静力压桩机技术参数： 主压桩缸单独工作：压桩力230TF，最大压桩速度：2.8M/MIN 主副压桩缸同时工作:压桩力500.8TF，最小压桩速度:0.8M/MIN 2、行走能力： 每次行程：纵向3.6M，横向0.6M。 每次回转角度:80 行走速度:前进4.1M/MIN，后退7.2M/MIN 3、升降行程 1.1M 4、适应桩型: 方桩：0.25X0.25、0.3X0.3、0.5X0.5M2 管桩：Ф300、Ф400、Ф500、MM 节桩长度：3M≤L≤12M 5、液压系统：额定压力28MPA 额定流量230L/MIN 起重机部分额定压力20MPA额定流量115L/MIN 6、电气系统：功率2X30+37=97KW 额定电压380V 50HZ 额定电流2X57+70=184A 7、重量：总重506T 最大部件48.5T 8、外形尺寸: 工作长X工作宽X运输重=12MX8.4MX2.94M 9．边桩距离:4.2M
如备置压边桩装置,边桩距离1.8M 10.按地比压:长船13TF/M2，短船17F/M2 11、起重机 最大变幅力矩60FT.M 最大起重量12TF 最大起升速度11M/MIN 最大回转速度3RPM 施工方法 一、工程概况： 本工程基础采用砼预制方桩，截面为250×250。共228条桩。 二、施工条件 目前现场场地已经基本平整，三通一平已经完成，具备施工条件。 三、施工部署 1、施工安排。 根据现场情况，工期以及甲方要求。我公司调进一台ZYC-250液压静力压桩机，桩机配备二台30kw交流电焊机进行接桩工作。 2、进度计划。 计划工期为150天，一台柴油打桩机每天完成10根桩，可以在10天内提前完成施工任务。 3、测量放线 首先请专业测量公司放线定位每栋的控制点。再由这些控制点依次引出轴线位置，并在两边用龙门板桩固定。根据图纸和现场轴线可确定每根桩的桩位，并用
1.施工机械设备及人员 1.1主要施工机械 表1
1.2部分设备图片 压桩架及液压千斤顶预制方桩 1.4劳动力配置 主要劳动力表表2
2.施工规范 3.1施工流程 多节桩循环 移机定位机 架 调 正 起 吊 砼 桩 插 桩 垂 直 调 控 沉桩 电焊接桩 送 桩 标 高 控 制 下套桩操作 3.2主要施工方法 3.2.1施工顺序及要求： 锚杆静压桩施工顺序线路图：先室后室外，先压承台边后压中间。 沉桩时每套桩各工序应连续进行，严禁途中长时间停留，但遇下列情况应暂停沉桩，并与
相关部门取得联系，商定确认后再进行沉桩： 1) 沉桩过程中，桩身发生较大幅度位移，倾斜或突然下沉； 2）沉桩时发现周边已沉好的桩发生位移、桩顶标高上升或下沉； 3）沉桩时压力超过设计要求、桩压不下去，桩顶达不到设计标高； 4）沉桩期间周围建筑物体受监控报警时，通知停止沉桩。 3.2.2沉桩施工步骤操作规范： 锚杆静压桩示意图 1)桩机移机就位：每套桩机架移机就位时，都按照事先埋设好的锚杆螺栓上安装就位机 架对准预留洞中心样桩； 旧基础预留孔及预埋螺栓 2) 千斤绳捆绑：吊桩千斤绳承受力系数应是所吊桩身重量的两倍以上，千斤绳所系位置，
根据桩长确定，一般控制在桩长6：1的基础上，千斤绳系在吊环上、下±50mm； 3) 起吊砼桩：起吊砼桩时，应慢拉轻放，所拉砼桩应靠地面一层； 4) 插桩控制：下节桩施压前，必须按照桩洞中心为准点，周边垂直等分； 5）插桩位移控制在20mm，如碰有障碍物，拔出清理后重插，如障碍物深于基础，需采用钻孔清理时及时与设计及业主商讨解决； 6) 垂直调控：插桩确认就位后，进行桩身垂直调控，用两只线锤分别垂直两个方位进行调控，桩身垂直控在千分之一，沉桩期间要不间断对桩身垂直度进行监控，保持桩身在垂直受控的状态下进行施沉 ； 起吊预制桩压桩 7) 电焊接桩：当第上一节桩与下一节桩竖好调直后，两台电焊机成对角同时焊接，焊缝必须连续，饱满、无咬铁、无夹渣。电焊焊接结束后，应停歇一分钟后再进行沉桩； 8) 桩顶标高：以地面为基准点进行控制，送桩杆事先按照桩顶设计标高做好的固定标志，当送桩接近标高时，按照事先统一好的信号，发出预备信号，负责控制油门人员即可控制沉桩速度，直至桩顶标高达到目的的停止沉桩，控制范围±50mm。 9)封桩：压桩孔清理干净，排除积水，浇捣混凝土之前，涂刷孔壁及桩头面，纯水泥浆增加粘结力，浇捣掺有微膨胀和早强外加剂混凝土，予以捣实
静压预制方桩施工方案 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
第一节静压预制方桩施工方案 本工程采用静压预应力方桩径,桩截面径为250×250桩长暂定20米，拟采用ZYC-250液压静力压桩，图中桩承台用ZJ表示，方桩的单桩极限承载力标准值为450KN，压入强风化层不少于1米。 1、ZYC－250液压静力压桩机技术参数： 主压桩缸单独工作：压桩力230TF，最大压桩速度：MIN 主副压桩缸同时工作:压桩力，最小压桩速度:MIN 2、行走能力： 每次行程：纵向，横向。 每次回转角度:80 行走速度:前进MIN，后退MIN 3、升降行程 4、适应桩型: 方桩：、、 管桩：Ф300、Ф400、Ф500、MM 节桩长度：3M≤L≤12M 5、液压系统：额定压力28MPA额定流量230L/MIN 起重机部分额定压力20MPA额定流量115L/MIN 6、电气系统：功率2X30+37=97KW 额定电压380V50HZ额定电流2X57+70=184A 7、重量：总重506T最大部件 8、外形尺寸:工作长X工作宽X运输重 9．边桩距离: 如备置压边桩装置,边桩距离 10.按地比压:长船13TF/M2，短船17F/M2 11、起重机 最大变幅力矩
最大起重量12TF 最大起升速度11M/MIN 最大回转速度3RPM 施工方法 一、工程概况： 本工程基础采用砼预制方桩，截面为250×250。共228条桩。 二、施工条件 目前现场场地已经基本平整，三通一平已经完成，具备施工条件。 三、施工部署 1、施工安排。 根据现场情况，工期以及甲方要求。我公司调进一台ZYC-250液压静力压桩机，桩机配备二台30kw交流电焊机进行接桩工作。 2、进度计划。 计划工期为150天，一台柴油打桩机每天完成10根桩，可以在10天内提前完成施工任务。 3、测量放线 首先请专业测量公司放线定位每栋的控制点。再由这些控制点依次引出轴线位置，并在两边用龙门板桩固定。根据图纸和现场轴线可确定每根桩的桩位，并用40cm长Φ25直径钢筋固定桩位中心，并用白灰根据桩径围护桩位。 轴线和桩位全部根据图纸确定后，进行复查，然后会同监理工程师及有关单位代表，按设计尺寸复核、验收、签证，做好资料记录。 四、施工方法 1、场内运输道路铺设要平整，方桩堆放合理，周围做好排水系统，保证场地畅通和无积水。 2、施工工艺. 测量放线定桩位→桩机就位→喂桩至桩机前→安装桩尖→机起吊桩，对桩位→调整桩及桩架的垂直度→施压→复核垂直度继续施压→接桩→测量贯入度→桩机移位。
广西中烟工业公司 本部扩建工程研发中心大楼项目工程 静压桩施工方案 编制单位：广西建工集团第二建筑工程有限责任公司广西中烟工业公司本部扩建工程研发中心大楼项目项目部编制日期：2007年6月20日
施工组织设计（方案）会签表 名称：广西中烟工业公司本部扩建工程研发中心大楼项目静压桩施工方案编号：
目录 一、编制依据 (3) 二、工程概况 (4) 2.1、工程概况 (4) 2.2、基桩特点 (4) 2.3、工程地质条件 (4) 三、工程质量目标 (5) 四、施工部署 (5) 4.1、施工前准备 (5) 4.2、现场准备 (6) 五、施工操作工 (7) 5.1、工艺流程 (7) 5.2、施工工艺 (7) 六、质量标准 (10) 6.1、质量标准 (10) 6.2、施工质量控制 (11) 6.3、质量检验与评定程序 (12) 七、施工注意事项 (12) 7.1、作业注意事项 (12) 7.2、工程质量常见通病 (12) 7.3、雨季施工措施 (13) 八、成品保护 (13) 九、职业健康、安全、环境、文明施工措施 (14) 9.1、职业健康 (14) 9.2、安全施工措施 (14) 9.3、环境、文明施工措施 (15) 十、附件 (16) 附件1、静压桩桩位平面位置的允许偏差 (16) 附件2、管桩外观质量规范表 (17) 附件3、基桩施工静力压桩技术资料检查表 (18)
一、编制依据 本施工方案编制依据如下： 1、南宁地矿地质工程勘察院勘察提供的《广西中烟工业公司本部扩建工程研发中心大楼岩土工程详细勘察报告》。 2、中国轻工业南宁设计工程有限公司设计的《研发中心大楼建设工程基桩平面布置图》。 3、《建筑桩基技术规范》JGJ94—94。 4、《先张法预应力管桩》GB13476－99。 5、《预应力混凝土管桩》03SG409。 6、《预应力混凝土管桩静压施工规程》DB45/T36-2002。 7、《建筑地基基础基础施工质量验收规范》GB50202-2002。 8、《建筑基桩检测技术规范》JGJ106-2003。 9、《基桩低应变动力检测规程》JGJ/T93-95。 10、《建筑施工安全检查标准》JGJ59-99。 11、《施工现场临时用电安全技术规范》JGJ46-83。 12、《建筑机械使用安全技术规程》JGJ33-86。 切实贯彻执行国家现行工程建设标准强制性条文、国家施工及验收规范、操作规程和制度，精心施工，确保本工程质量等级标准和合同工期达到投标文件要求。严格执行施工程序，发挥我公司的技术优势，利用先进的施工技术，科学管理，加快施工进度，确保工程按期交付业主使用。 根据本工程建筑结构特点，充分发挥我公司整体实力，本工程使用目前先进的ZYZ680液压静力压桩机，减轻劳动强度，提高生产效率，加快施工进度。结合实际情况，合理安排施工工序。采用系统工程、目标管理等现代管理方法，统筹安排施工作业，合理安排机械、材料、劳动力进退场，加强管理，确保工程顺利完成。 二、工程概况 2.1工程概况 广西中烟工业公司本部扩建工程研发中心大楼拟建场地位于在南宁市北湖南路28号内，南面为北湖路东二里，西面为原办公楼，本工程属于扩建工程。施工场地比较平坦，标高在74.73～75.79m之间。研发中心大楼占地面积约1821.11㎡，总建筑面积为20606.29㎡，钢框架结构，建筑高度54.15m。其中地下一层，建筑面积1602.1㎡，地上十四层，建筑面积19004.19㎡。基础采用预应力混凝土管桩，桩承台基础，单桩竖向承载力特征值为1300KN。本工
工作行为规范系列 锚杆静压桩—施工工艺（标准、完整、实用、可修改）
编号：FS-QG-17215锚杆静压桩—施工工艺 Anchor Static Pressure Pile-Construction Technology 说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。 一、静压桩施工 1、对静压桩施工的要求 (1)静力压桩与锤击相比具有无噪音、无震动、无污染、安全等优点，但在饱和软粘土地区压桩与打桩一样，都可能产生超静孔隙水压力。 (2)要做好施工现场的排水工作，以保证在沉桩过程中场地无积水，施工用水、用电已接入到施工现场规定之处。 (3)检查打桩机械设备、起重机具、压力表等。 (4)压桩机安装必须按设备说明书和有关规定程序进行。 (5)启动门架支撑油缸，使门架微倾15度，以便插预制桩。 (6)当桩尖插入桩位后，微微启动压桩机油缸，待桩入土至50厘米时，再次校正桩的垂直度和平台的水平，然后再启
动压桩机油缸，把桩徐徐压下，施工速度一般控制在2米/分钟以内即可。 (7)当压桩力已达到两倍设计荷载或桩端已达到持力层时，应随时进行稳压。 (8)压桩施工时，应派专人或开启自动记录设备，做好沉桩施工记录。 (9)沉桩施工前，应先试桩。试桩数量不少于两根，以确定贯入度及桩长，并校验压桩设备和沉桩施工工艺及技术措施是否符合实际要求。 2、静压桩施工工艺流程 静压桩施工顺序及工艺流程:测量放线→桩机就位→起吊预制桩→稳桩→压桩→接桩→送桩→检查验收→转移桩机。 锚杆静压桩施工工艺 (1)施工新增承台时，预留好压桩孔或在原承台开凿压桩孔，预埋或后植入压桩锚杆; (2)待混凝土强度达到设计要求后，安装压桩架; (3)采用千斤顶压桩，压桩过程必须连续，压桩过程中应
目录 一、工程概况...................................................................................................... - 1 - 二、地质情况概述.............................................................................................. - 1 - 三、工程施工特点.............................................................................................. - 2 - 四、工程质量控制标准...................................................................................... - 3 - 五、工程施工方法.............................................................................................. - 3 - 六、对周围建筑物的防护措施.......................................................................... - 4 - 七、施工设备计划.............................................................................................. - 5 - 八、施工进度综合计划及工期保证措施 ......................................................... - 5 - 九、压桩工艺技术及质量保证措施................................................................ - 6 - 十、施工人员组织管理.................................................................................... - 10 - 十一、安全生产管理措施............................................................................... - 11 - 十二、文明施工管理措施................................................................................ - 13 -
三迪凯旋枫丹项目5#楼幼儿园 锚杆静压桩施工方案
湖南省第三工程公司福州分公司 2010年10月7日 目录 一、工程概况 二、编制依据 三、锚杆静压桩设计情况 四、施工现场情况 五、锚杆静压桩的施工 1. 锚杆静压桩施工顺序 2. 锚杆静压桩施工工艺及技术要求 六、施工进度打算 七、施工现场平面布置 八、劳动力、机械设备、材料等供应打算 1. 劳动力 2. 机械设备供应打算 九、质量保证措施与安全技术措施 1. 质量保证措施
2. 安全技术措施 一、工程概况 本工程为福州市闽江大道南侧三迪凯旋枫丹项目5#楼幼儿园，四层框架结构。建筑面积为1486 m2。本工程结构体系为框架结构，层高为3.30m，底层结构层高为5.8m。 本工程基础型式为管桩加承台，管桩于2006年底已施工完毕，承台及上部结构于2010年开始施工，上部结构发生设计变更，于在设计上补设锚杆静压桩； 建设单位：福州高佳房地产开发有限公司 设计单位：福建泛亚建设设计有限公司 监理单位：福建天正建设工程监理有限公司 总承包施工单位：湖南省第三工程公司
二、编制依据： 本方案依据如下资料编制 1）工程建设规范《地基础设计规范》DGJ08-11-1999； 2）工程建设规范《地基处理技术规范》DGJ08-40-94； 3）国家标准《工程测量规范》GB50026-93； 4）、国家行业标准《建筑地基基础加固技术规范》JGJ123-2000 5）、设计图纸： 6）、三迪凯旋枫丹《岩土工程勘察报告》 三、锚杆静压桩设计： 桩型采纳福建省标图集“闽2004G108”中的ZHb30（300×300方型 Φ，持力层锚杆桩）；桩长10M，桩身砼C30，桩主筋14 4Φ，锚杆为32 为第○6层中细砂层，单桩竖向承载力特征值为300KN，压桩力不小于600KN，桩施工时由桩长和压桩力双控，压桩力为主，桩长为辅，桩孔遇钢筋处，应将承台梁钢筋绕开，预留桩位孔在承台梁施工时预留，锚杆在承台施工时预埋，上部结构施工到四层进行锚杆桩施工，锚杆桩制作施工（包括桩孔及桩身与承台的连接）及验收按国家有关技术规范和符合图集“闽2004G108”的要求。 锚杆桩数共14根，其中两桩承台5个：○2×○E，○5×○B，○5×○D，○6×○E，○6×○F，四桩承台1个：○6×○D；
施工组织设计（方案）报审表 工程名称：真美花园二期GD2202002□□口 致：广州市城市建设工程监理有限公司（监理单位）我方已根据施工合同的有关规定完成了 _______ 真美花园二期_工程施工组织设计 （方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：静压桩基础施工方案 承包单位（章）广西建工集团第一建筑工程有限责任公司项目经 理 日期________________________ 专业监理工程师审查意见： 专业监理工程师_____________________ 日期 总监理工程师审核意见: 项目监理机构______________________ 总监理工程师_______________________ 日期
静压桩基础施工方案 工程名称：真美花园二期 工程地点：顺德北滘镇工业大道中发西路五号 施工单位：广西建工集团第一建筑工程有限责任公司
桩基础施工方案 第一节工程概况 一、工程概况 真美花园二期位于佛山市顺德北滘镇工业大道中发西路五号，。本工程采用①500预制管桩，单桩承载力特征值RA= 1800KN抗拔承载550KM据地质资料及图纸设计要求，设计有效桩长约为28至35Mo 第一节静力压桩 一、(一)施工准备 (1)、钢筋混凝土预应力管桩为①500质量必须符合设计要求的 施工规范规定，并应有出厂合格证明，还应根据地质资料、初 步确定桩段的级别配计划数量。 (2)、钢筋混凝土预制桩：应达到设计强度的100%才能压桩。 (3)、预应力钢筋混凝土管桩接桩时：使用的焊条牌号、性能 必须符合设计要求和规定，并应有出厂证明，一般宜使用J422焊条。 (二)、施工条件 1、应有工程地质资料、桩基础施工平面图、桩基础施工组织 方案。 2、桩基轴线各标高均已测定完毕，并经过检查办理了复核签
锚杆桩基础施工方案 一、工程概况 东城丽景E栋应施工夯扩桩时漏打1根桩，经设计方设计5根静压锚杆桩来加强处理，单桩承载力为250KN，预制锚杆长2m和1m。 二、施工流程 1、垫层扎筋预埋锚杆支模浇砼堆载砂待压桩封桩回填土。 三、施工技术 1、承台梁浇筑 （1）钢筋及预埋锚杆 钢筋绑扎规范，在预留孔部位钢筋需截断时，必须在孔边设置加强筋，预理锚杆的位置必须准确，在定好位后与基础梁筋焊接，以保证其在浇砼时不发生错移。 （2）木模 预留压桩孔木模采用上口小，下口大形状，其上口尺寸为250 250，下口尺寸为300 300。 （3）砼浇筑 a、砼浇筑时严格按配合比执行。 b、浇砼时，振动器必须振到位，保证措施为在两侧各100mm处加高100mm砼振实。 C、砼浇后在基础梁侧及时回填湿土养护。 4、静压锚杆桩 （1）压桩时以2倍系数取值，即250KN 2=500KN。 （2）预制桩接桩焊接方式。
（3）严格按锚杆桩施工规范操作，相对应的桩应同时施工。 （4）压桩时技术员需架好水准仪，观测承台的上抬情况，如发现此状况立即停止加压，联系甲方与监理方现场处理，以防承台裂开。 （5）封桩的交叉钢筋焊接必须指派专业人员操作，焊接长度为10d（单面焊）或5d（双面焊）。 （6）封桩砼采用膨胀水泥或掺加膨胀剂。 （7）锚杆桩两端焊接角钢，并每隔0.1M扎一层钢筋网。 四、质量保证措施 （1）建立以生产管理为领导的施工、技术、材料、安全和质量管理小组，开展质量教育工作，使每一个员工都树立良好的质量意识。每道工序严格把关，保证施工质量，以优质高速完成工程。 （2）施工员要对轴线桩位进行反复校核，尺寸严加控制、复核。 （3）施工员对工程的每一道工序均认真进行复核，以设计要求和施工验收规范进行施工，做好隐蔽工程验收工作。严格掌握砼配合比的加料情况，按规定做好试块及进行养护。 （4）材料员严格把好材料关，每批材料进场必须有质量保证书，钢材采用涟钢正材，对不符合质量要求的材料一律退场。 （5）钢筋工程：所有进场钢筋必须提供质保书和产品质量证明书，同时现场按规范规定取样送检合格后，方可下料加工。钢筋加工和绑扎质量都必须符合设计和规范要求，钢筋采用集中加工，挂牌堆放。对绑焊接头均由技术熟悉的专业人员进行，且持证上岗，作业前进行模拟操作，试焊合格方可放焊并取样检测，现场焊接应作好详细记录，包括操作者姓名、证件号码，焊接部位数量，试件编号，试件质量情况。钢筋加工后应及时检查加工尺寸。在砼浇
