超声波测距电子电路设计详解
在自主行走机器人系统中，机器人要实现在未知和不确定环境下行走，必须实时采集环境信息，以实现避障和导航，这必须依靠能实现感知环境信息的传感器系统来实现。视觉、红外、激光、超声波等传感器都在行走机器人中得到广泛应用。由于超声波测距方法设备简单、价格便宜、体积小、设计简单、易于做到实时控制，并且在测量距离、测量精度等方面能达到工业实用的要求，因此得到了广泛的应用。本文所介绍的机器人采用三方超声波测距系统，该系统可为机器人识别其运动的前方、左方和右方环境而提供关于运动距离的信息。
超声波测距原理
超声波发生器内部由两个压电片和一个共振板组成。当它的两极外加脉冲信号，且其频率等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。反之，如果两极间未加外电压，当共振板接收到超声波时，就成为超声波接收器。超声波测距一般有两种方法：①取输出脉冲的平均电压值，该电压与距离成正比，测量电压即可测量距离；②测量输出脉冲的宽度，即发射超声波与接收超声波的时间间隔t，根据被测距离s=vt？2来得到测
量距离，由于超声波速度v与温度有关，所以如果温度变化比较大，应通过温度补偿的方法加以校正。
本测量系统采用第二种方法，由于测量精度要求不是特别高，所以可以认为温度基本不变。本系统以PIC16F877单片机为核心，通过软件编程实现其对外围电路的实时控制，并提供给外围电路所需的信号，包括频率振动信号、数据处理信号等，从而简化了外围电路，且移植性好。系统硬件电路方框图见图1。
图1 系统硬件电路方框图
由于本系统只需要清楚机器人前方、左方、右方是否有障碍物，并不需要知道障碍物与机器人的具体距离，因此不需要显示电路，只需要设定一距离阀值，使障碍物与机器人的距离达到某一值时，单片机控制机器人电机停转，这可通过软件编程实现。
超声波发射电路
超声波发射电路以PIC16F877为核心，当单片机上电时，单片机从RA0口产生40kHz的超声波信号，但是此时该信号无法通过与非门进入放大电路使超声波发射头发射超声波，只有闭合开关S1时，从RA1口发射出一门控信号，该信号的频率为4kHz，同时启动单片机内部的定时器TMR1，开始计数。该门控信号每发射一个周期的波形，超声波就会发射10个完整的波形，这可由它们的频率得出。超声波的周期为1（40kHz）=01025ms，而门控信号的周期为1（4kHz）=0125ms。最后根据s=vt2求出障碍物与移动机器人的距离。当超声波接收头收到反射回来的超声波时，计数器停止计数，时间t 可以根据计数器的计数与门控信号的周期求出。RA2口接RS触发器，RS 触发器可以自动控制超声波的发射和停止。本系统的电路还包括人工复位电路，由单片机的MCLR引脚接S2来控制，超声波发射电路图见图2。
图2 超声波发射电路图
门控电路（RS触发器）
为实现对超声波发射和接收的自动控制，须在电路中加一门控电路，该门控信号频率为4kHz，如把输出脉冲作为闸门信号，让已知频率fc的脉冲恰好通过闸门，那么t=NTc，其中，Tc为已知脉冲的周期，N为脉冲的个数。门控电路由RS触发器组成，当输入端R=1（S=0）时复位，即输出端Q=0;当R=0（S=1）时置位，即Q=1。RS触发器与单片机的RA2口相连。
超声波放大电路
超声波放大电路由三极管等组成，由于单片机RA口最多只有20mA～25mA上拉电流，而超声波发射器最小需要60mA的电流，所以在与非门后加一级放大电路来放大电流，以完成超声波的发射。超声波放大发射电路见图3。
图3 超声波放大发射电路图
超声波接收放大电路
由于超声波接收头接收到的超声波信号很微弱，所以在其后需加一超声波接收放大电路。该电路采用两个集成运放，设计为两级，两级都为同相输入，因为同相输入的电压放大倍数为1+RfR，所以每一级的放大倍数为10，两级放大倍数接近100倍，这样后续电路就可以很容易地检测到输入的信号。集成运放采用双电源供电，超声波接收放大电路见图4。
图4 超声波接收放大电路图
信号滤波电路
从信号放大电路出来的声波带有一定的干扰，为了去除干扰信号，需要一滤波电路，信号滤波电路选用带通滤波器电路，使其中心频率为40kHz、带宽为2kHz，外加一过零比较器，使输出信号转化为方波信号。信号滤波电路见图5。
图5 信号滤波电路图
信号整形电路
从信号滤波电路出来的方波信号很不规则，故其后加一整形电路，整形电路由两级非门串联，并联一电阻组成，整形后再送单片机进行处理，信号整形电路见图6。
图6 信号整形电路图
本文设计的超声波测距系统采用了单片机编程技术，配合硬件完成了系统的要求，其精度能满足大部分的工程需要。与传统的测距系统相比，具有结构简单、价格便宜、移植性好等特点。
关键字：超声波测距电子电路
超声波测距仪电路设计实验报告 轮机系楼宇071 周钰泉2007212117 实验目的：了解超声波测距仪的原理，掌握焊接方法，掌握电路串接方法，熟悉电路元件。 实验设备及器材：电烙铁，锡线，电路元件 实验步骤：1,学习keil软件编写程序2、焊接电路板3、运行调试 超声波测距程序： #include
unsigned char i; sbit ST=P3^0; sbit OE=P3^1; sbit EOC=P3^4; sbit CLK=P3^5; sbit M1=P3^6; sbit M2=P3^7; sbit SPK=P2^6; sbit LA=P3^3; sbit LB=P3^2; sbit LC=P2^7; sbit K1=P2^4; sbit K2=P2^5; bit wd; bit yw; bit shuid; bit shuig; unsigned int cnta; unsigned int cntb; bit alarmflag; void delay10ms(void) { unsigned char i,j; for(i=20;i>0;i--) for(j=248;j>0;j--); } void main(void) { M1=0; M2=0; yw=1; wd=0; SPK=0; ST=0; OE=0; TMOD=0x12; TH0=0x216; TL0=0x216; TH1=(65536-500)/256; TL1=(65536-500)%256; TR1=1; TR0=1; ET0=1; ET1=1; EA=1; ST=1; ST=0; while(1) { if(K1==0) { delay10ms(); if(K1==0) { yw=1; wd=0; } } else if(K2==0) { delay10ms(); if(K2==0) { wd=1; yw=0; } } else if(LC==1) { delay10ms(); if(LC==1) { M1=0; M2=1; temp1=13; shuid=0; shuig=1; LB=0; } } else if((LC==0) && (LB==1)) { delay10ms(); if((LC==0) && (LB==1)) { M1=0; M2=0; temp1=12; shuig=0; shuid=0; LB=0; }
//晶振:11.0592 //TRIG:P1.2 ECH0:P1.1 //波特率：9600 #include
{ j=10; while(--j); } } } void zd0() interrupt 1 //T0中断用来计数器溢出，超出测距范围{ flag=1; //中断溢出标志 } void StartModule() //T1中断用来扫描数码管和计800ms启动模块{ TX=1; //800MS启动一次模块 _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); TX=0; } void main(void) { TMOD=0x21; //设T0为方式1,GATE=1; SCON=0x50; TH1=0xFD; TL1=0xFD; TH0=0; TL0=0;

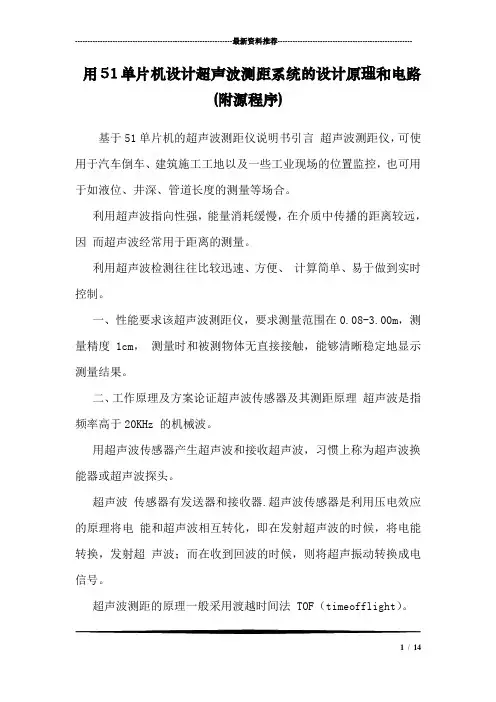

单片机课程设计 一、需求分析： 超声波测距器，可以应用于汽车倒车、建筑施工工地以及一些工业现场的位置监控，也可用于如液位、井深、管道长度的测量等场合。要求测量围在１m，测量精度1cm，测量时与被测物体无直接接触，能够清晰稳定地显示测量结果。由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量，如测距仪和物位测量仪等都可以通过超声波来实现。利用超声波检测往往比较迅速、方便、计算简单、易于做到实时控制，并且在测量精度方面能达到工业实用的要求，因此在移动机器人的研制上也得到了广泛的应用。 本文旨在设计一种能对中近距离障碍物进行实时测量的测距装置，它能对障碍物进行适时、适量的测量，起到智能操作，实时监控的作用。 关键词单片机AT82S51 超声波传感器测量距离 二、硬件设计方案 设计思路 超声波传感器及其测距原理 超声波是指频率高于20KHz的机械波。为了以超声波作为检测手段，必须产生超生波和接收超声波。完成这种功能的装置就是超声波传感器，习惯上称为超声波换能器或超声波探头。超声波传感器有发送器和接收器，但一个超声波传感器也可具有发送和接收声波的双重作用。超声波传感器是利用压电效应的原理将电能和超声波相互转化，即在发射超声波的时候，将电能转换，发射超声波；而在收到回波的时候，则将超声振动转换成电信号。
超声波测距的原理一般采用渡越时间法TOF（time of flight）。首先测出超声波从发射到遇到障碍物返回所经历的时间，再乘以超声波的速度就得到二倍的声源与障碍物之间的距离 测量距离的方法有很多种，短距离的可以用尺，远距离的有激光测距等，超声波测距适用于高精度的中长距离测量。因为超声波在标准空气中的传播速度为340米/秒，由单片机负责计时，单片机使用12.0M晶振，所以此系统的测量精度理论上可以达到毫米级。 由于超声波指向性强，能量消耗缓慢，在介质中传播距离远，因而超声波可以用于距离的测量。利用超声波检测距离，设计比较方便，计算处理也较简单，并且在测量精度方面也能达到要求。 超声波发生器可以分为两类：一类是用电气方式产生超声波，一类是用机械方式产生超声波。本课题属于近距离测量，可以采用常用的压电式超声波换能器来实现。 根据设计要求并综合各方面因素，可以采用AT89S51单片机作为主控制器，用动态扫描法实现LED数字显示，超声波驱动信号用单片机的定时器完成，超声波测距器的系统框图如下图所示： 超声波测距器系统设计框图 主要由单片机系统及显示电路、超声波发射电路和超声波检测接收电路三部分组成。采用AT89S51来实现对CX20106A红外接收芯片和TCT40-10系列超声波转换模块的控制。单片机通过P1.0引脚经反相器来控制超声波的发送，然后单片机不停的检测INT0引脚，当INT0引脚的电平由高电平变为低电平时就认为超声波已经返回。计数器所计的数据就是超声波所经历的时间，通过换算就可以得到传感器与障碍物之间的距离。
[收稿日期]2003207208 [作者简介]李建法(1955— ),男,河南林州人,副教授,从事自动控制研究。超声波测距的电路设计与单片机编程 李建法,李立新,李勇,牛洹波 (安阳师范学院物理系,河南安阳455000) [摘 要]介绍了基于单片机处理的超声波测距系统的组成,工作原理和程序设计方法。本系统可用于需要测量距离参数的各种应用场合。 [关键词]超声波;单片机;测距电路 [中图分类号]TP36811 [文献标识码]A [文章编号]167125330(2003)0520047202 距离是在不同的场合和控制中需要检测的一个参数,所以,测距就成为数据采集中要解决的一个问题。尽管测距有多种方式,比如,激光测距,微波测距,红外线测距和超声波测距等。但是,超声波测距不失为一种简单可行的方法。虽然超声波测距电路多种多样,甚至已有专用超声波测距集成电路。但是,有的电路复杂,技术难度大,有的调试困难,有的元件不易购买。本文介绍的电路,成本低廉,性能可靠,所用元件易购,并且利用测距原理,结合单片机的数据处理,使测量精度提高,电路实现容易,无须调试,工作稳定可靠。 超声波测距通常采用度越时间法,即利用s =vt/2计 算被测物体的距离。式中s 为收发头与被测物体之间的距离,v 为超声波在介质中的传播速度(v =331.4 1+T/273m/s ),t 为超声波的往返时间间隔。工作原理 为:发射头发出的超声波以速度v 在空气中传播,在到达 被测物体时被其表面反射返回,由接收头接收,其往返时间为t ,由s 算出被测物体的距离。T 为环境温度,在测量精度要求高的场合必须考虑此影响,但在一般情况下 ,可舍去此法,由软件进行调整补偿。 1 电路设计 电路框图如图1所示。 图1 整机电路框图 111超声波发送电路 超声波发送电路如图2所示。555电路产生40K H 的振荡信号,门电路产生低频调制脉冲,脉冲持续时间为 160μs 左右,脉冲间隔为30—40ms (视需要调整)。此脉冲信号一路作为振荡器的置位脉冲,另一路作为计时的起始脉冲。在置位期间,振荡器输出频率为40K H 的脉冲信号(约8个脉冲),由超声波发射头T 40—16发射出去。 图2 超声波发送电路 112超声波接收电路 图3 超声波收电路 超声波的接收电路如图3所示。它采用通用的FPS —4091红外接收组件,但是,需要将红外接收管PH302换为超声波接收头R40—16。因为在距离较远时,回波信号很弱,使用此接收组件,可以在有效的测距范围内保证接收到的信号其输出达到TT L 电平,避免了为达到几十万倍的放大量而采用多级运放组成的调试困难的高增益放大电路,十分便于制作,且电路无需调试。图中T 为进一步整 形放大,可增大测量距离,反相器为满足单片机需要不同极性的信号而加入。 2 软件设计 本系统的程序主要包括启、停脉冲检测,计时,盲区延 7 42003年 安阳师范学院学报
超声波测距程序（详细C语言数码管显示） #include
题目：超声波测距仪的设计 超声波测距仪的设计 一、设计目的： 以51单片机为主控制器，利用超声波模块HC-SR04，设计出一套可在数码管上实时显示障碍物距离的超声波测距仪。 通过该设计的制作，更为深入的了解51的工作原理，特别是51的中断系统及定时器/计数器的应用；掌握数码管动态扫描显示的方法和超声波传感器测距的原理及方法，学会搭建51的最小系统及一些简单外围电路(LED显示电路)。从中提高电路的实际设计、焊接、检错、排错能力，并学会仿真及软件调试的基本方法。 二、设计要求： 设计一个超声波测距仪。要求： 1.能在数码管上实时显示障碍物的实际距离； 2.所测距离大于2cm小于300cm，精度2mm。 三、设计器材： STC89C52RC单片机 HC-SR04超声波模块 SM410561D3B四位的共阳数码管 9014三极管（4） 按键（1） 电容（30PF2，10UF1） 排阻（10K），万用板，电烙铁，万用表，5V直流稳压电源，镊子，钳子，
导线及焊锡若干，电阻（200欧5）。 四、设计原理及设计方案： （一）超声波测距原理 超声测距仪是根据超声波遇到障碍物反射回来的特性进行测量的。超声波发射器向某一方向发射超声波，在发射同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即中断停止计时。通过不断检测产生波发射后遇到障碍物所反射的回波，从而测出发射超声波和接收到回波的时间差T，然后求出距离L。基本的测距公式为：L=(△t/2)*C 式中 L——要测的距离 T——发射波和反射波之间的时间间隔 C——超声波在空气中的声速，常温下取为344m/s 声速确定后，只要测出超声波往返的时间，即可求得L。 根据本次设计所要求的测量距离的围及测量精度，我们选用的是HC-SR04超声波测距模块。(如下图所示)。此模块已将发射电路和接收电路集成好了，硬件上不必再自行设计繁复的发射及接收电路，软件上也无需再通过定时器产生40Khz的方波引起压电陶瓷共振从而产生超声波。在使用时，只要在控制端‘Trig’发一个大于15us宽度的高电平,就可以在接收端‘Echo’等待高电平输出。单片机一旦检测到有输出就打开定时器开始计时。 当此口变为低电平时就停止计时并读出定时器的值，此值就为此次测距的时间，再根据传播速度方可算出障碍物的距离。 （二）超声波测距模块HC-SR04简要介绍 HC-SR04超声波测距模块的主要技术参数使用方法如下所述： 1. 主要技术参数： ①使用电压：DC5V ②静态电流：小于2mA ③电平输出：高5V
超声波测距电子电路设计详解 在自主行走机器人系统中，机器人要实现在未知和不确定环境下行走，必须实时采集环境信息，以实现避障和导航，这必须依靠能实现感知环境信息的传感器系统来实现。视觉、红外、激光、超声波等传感器都在行走机器人中得到广泛应用。由于超声波测距方法设备简单、价格便宜、体积小、设计简单、易于做到实时控制，并且在测量距离、测量精度等方面能达到工业实用的要求，因此得到了广泛的应用。本文所介绍的机器人采用三方超声波测距系统，该系统可为机器人识别其运动的前方、左方和右方环境而提供关于运动距离的信息。 超声波测距原理 超声波发生器内部由两个压电片和一个共振板组成。当它的两极外加脉冲信号，且其频率等于压电晶片的固有振荡频率时，压电晶片将会发生共振，并带动共振板振动，便产生超声波。反之，如果两极间未加外电压，当共振板接收到超声波时，就成为超声波接收器。超声波测距一般有两种方法：①取输出脉冲的平均电压值，该电压与距离成正比，测量电压即可测量距离；②测量输出脉冲的宽度，即发射超声波与接收超声波的时间间隔t，根据被测距离s=vt？2来得到测
量距离，由于超声波速度v与温度有关，所以如果温度变化比较大，应通过温度补偿的方法加以校正。 本测量系统采用第二种方法，由于测量精度要求不是特别高，所以可以认为温度基本不变。本系统以PIC16F877单片机为核心，通过软件编程实现其对外围电路的实时控制，并提供给外围电路所需的信号，包括频率振动信号、数据处理信号等，从而简化了外围电路，且移植性好。系统硬件电路方框图见图1。 图1 系统硬件电路方框图 由于本系统只需要清楚机器人前方、左方、右方是否有障碍物，并不需要知道障碍物与机器人的具体距离，因此不需要显示电路，只需要设定一距离阀值，使障碍物与机器人的距离达到某一值时，单片机控制机器人电机停转，这可通过软件编程实现。
摘要 超声波具有指向性强，能量消耗缓慢，传播距离较远等优点，所以，在利用传感器技术和自动控制技术相结合的测距方案中，超声波测距是目前应用最普遍的一种，它广泛应用于防盗、倒车雷达、水位测量、建筑施工工地以及一些工业现场。 本课题详细介绍了超声波传感器的原理和特性，以及Atmel公司的AT89C51单片机的性能和特点，并在分析了超声波测距的原理的基础上，指出了设计测距系统的思路和所需考虑的问题，给出了以AT89C51单片机为核心的低成本、高精度、微型化数字显示超声波测距仪的硬件电路和软件设计方法。整个电路采用模块化设计，由主程序、预置子程序、发射子程序、接收子程序、显示子程序等模块组成。各探头的信号经单片机综合分析处理，实现超声波测距仪的各种功能。在此基础上设计了系统的总体方案，最后通过硬件和软件实现了各个功能模块。相关部分附有硬件电路图、程序流程图。 经实验证明，这套系统软硬件设计合理、抗干扰能力强、实时性良好，经过系统扩展和升级，可以有效地解决汽车倒车、建筑施工工地以及一些工业现场的位置监控。 关键词AT89C51；超声波；测距
Abstract Ultrasonic wave has strong pointing to nature ,slowly energy consumption ,propagating distance farther ,so, in utilizing the scheme of distance finding that sensor technology and automatic control technology combine together ,ultrasonic wave finds range to use the most general one at present ,it applies to guard against theft , move backward the radar , water level measuring,building construction site and some industrial scenes extensively. This subject has introduced principle and characteristic of the ultrasonic sensor in detail ,and the performance and characteristic of one-chip computer AT89C51 of Atmel Company ,and on the basis of analyzing principle that ultrasonic wave finds range ,the systematic thinking and questions needed to consider that have pointed out that designs and finds range ,provide low cost , the hardware circuit of high accuracy , ultrasonic range finder of miniature digital display and software design method taking AT89C51 as the core. Modular design of the whole circuit from the main program, pre subroutine fired subroutine receive subroutine. display subroutine modules form. SCM comprehensive analysis of the probe signal processing, and the ultrasonic range finder function. On the basis of the overall system design, hardware and software by the end of each module. The research has led to the discovery that the software and hardware designing is justified, the anti-disturbance competence is powerful and the real-time capability is satisfactory and by extension and upgrade, this system can resolve the problem of the car availably, building construction the position of the workplace and some industries spot supervision. Key words AT89C51; Ultrasonic Wave; Measure Distance
摘要 随着科技的发展，人们生活水平的提高，城市发展建设加快，城市给排水系统也有较大发展，其状况不断改善。但是，由于历史原因合成时间住的许多不可预见因素，城市给排水系统，特别是排水系统往往落后于城市建设。因此，经常出现开挖已经建设好的建筑设施来改造排水系统的现象。城市污水给人们带来了困扰，因此箱涵的排污疏通对大城市给排水系统污水处理，人们生活舒适显得非常重要。而设计研制箱涵排水疏通移动机器人的自动控制系统，保证机器人在箱涵中自由排污疏通，是箱涵排污疏通机器人的设计研制的核心部分。控制系统核心部分就是超声波测距仪的研制。因此，设计好的超声波测距仪就显得非常重要了。 介绍了一种以A T 89C2051 单片机为核心, 利用超声波的特性设计出低成本、高精度测距仪的方法。给出了这种测距仪的硬件原理电路和主要的软件设计思路,用Psp ice 对硬件的主要部分进行了模拟仿真。根据理论分析和试验统计对设计进行改进, 电路达到了预期的效果。 关键词：AT89C2051; 超声波；测距 Abstract With the development of science and technology, the improvement of people's tandard of living, speeding up the development and construction of the city. Urban rainage system have greatly developed their situation is constantly improving. However,due to historical reasons many unpredictable factors in the synthesis of her time, the city drainage system. In particular drainage system often lags behind urban construction.Therefore, there are often good building excavation has been building facilities to upgrade the drainage system phenomenon. It brought to the city sewage, and it is clear to the city sewage and drainage culvert in the sewage treatment system. comfort is very important to people's lives. Mobile robots designed to clear the drainage culvert and the automatic control system Free sewage culvert clear guarantee robot, the robot is designed to clear the culvert sewage to the core. Control System is the core component of the development of ultrasonic range finder. Therefore, it is very important to design a good ultrasonic range finder. A kind of u lt rason ic telem eter based on A T 89C205 is in t roduced. Th is telem eter is provided w ith som e m er it s such as low co st and h igh2accu racy becau se of the u lt rason ic w ave character ist ic. The hardw are p r incip le elect r ic circu it and them ain sof tw are design idea are show ed. The sim u lat ion of the m ain par t of the hardw are has been done w ith P sp ice. A t last, acco rding to the theo ret ical analysis and the exper ience som e imp rovem en t s of the design are m ade. The system has ach ieved the an t icipated effect. Key words:AT89C2051; Silent Wave；Measure Distance

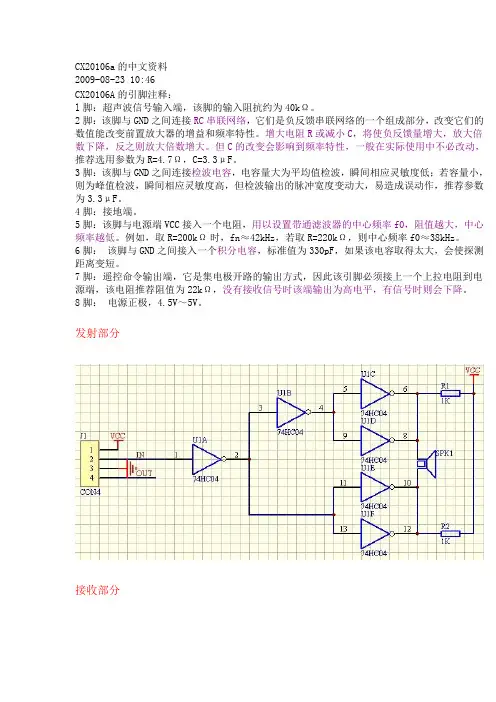

10米超声波测距仪设计实现 一、功能要求 设计一个超声波测距仪，可以测量测距仪与被测物体间的距离。要求测量范围0.1~10.00米，测量精度1cm，测量时与被测物体不接触，并将测量结果显示出来。 二、系统硬件电路 1．单片机系统及显示电路 单片机采用89C51或89S51。采用12MHz高精度晶振，以获得较稳定的时钟频率，减小测量误差。单片机用p1.0端口输出超声波换能器所需的40Hz方波信号，利用外中断0口监测超声波接受电路输出的返回信号。显示电路采用简单实用的4位共阳极LED数码管，段码用74LS244驱动，位用PNP8550驱动。 2．超声波发射电路 主要由74LS04和超声波换能器T构成。这种推挽形式的方波信号可以提高发射强度。反相器并联提高驱动能力。上拉电阻R1、R2提高74LS04输出高电平的驱动能力。 3．超声波接收电路 CX20106A是接收38KHz超声波的芯片，可利用它做接收电路。 4．系统程序 超声波测距仪的软件主要由主程序、超声波发生子程序、超声波接收中断程序及显示子程序组成。 主程序：
开始 系统初始化 发送超声波脉冲 等待反射超声波 计算距离 显示结果 丢系统初始化，设置T0为方式1，EA=1，P0，P2清0。为避免超声波发射器直接接传送到接收器，需要延时0.1ms。由于时钟的频率是12MHz，计数器每计一个数就是1us。如果按声速344m/s，则d=c*t/2=172T0 cm 超声波发生子程序：通过P1.0端口发送2个左右超声波脉冲信号，脉宽12us，同时T0计数。 超声波测距仪利用中断0检测返回的超声波，一旦接收到返回的信号，立即进入中断。中断后就立即关闭T0停止计时。如果计数器益出则测试不成功。 3方案设计和选择 根据本次设计的要求，方案的选择应力求实用性强，性价比高，使用简单。 3.1 超声波测距的基本原理 谐振频率高于20kHz的声波被称为超声波。超声波
目录 前言 1课题设计目及意义----------------------------------------------- 1 1.1设计目----------------------------------------------------- 1 1.2设计意义----------------------------------------------------- 1 1.3课题设计任务和规定------------------------------------------- 1 正文 1 课程方案设计------------------------------------------------- 2 1.1系统整体方案--------------------------------------------------- 2 1.2系统整体方案论证-------------------------------------------- 2 2系统硬件构造设计------------------------------------- 2 2.1 51系列单片机功能特点及测距原理------------------------------ 3 2.1.1 51系列单片机功能特点------------------------------------- 3 2.1.2 单片机实现测距原理 ----------------------------------------- 3 2.2 超声波电路构造------------------------------------------------ 4 2.3 超声波测距系统硬件电路设计---------------------------------- 4 2.4 PCB版图设计---------------------------------------------------- 5 3 系统软件设计----------------------------------------- 6 3.1 超声波测距仪算法设计---------------------------------------- 7 3.2 主程序流程图--------------------------------------------------- 7 3.3单片机某些C语言程序-------------------------------------------- 8 3.4超声波测距某些C语言程序-------------------------------------- 11
目录 摘要 (3) 第一章绪论 (5) 1.1 课题背景 (5) 1.2 论文研究内容 (7) 第二章方案论证 (8) 第三章整机的工作原理 (11) 3.1 测量与控制方法 (11) 3.2 检测与驱动电路设计 (12) 3.3 逻辑符合表 (16) 3.4 AT24C02简介 (18) 3.5 超声波测距发射电路 (19) 3.6 超声波测距接收电路 (20) 3.7 温度检测电路 (21) 3.8 显示电路原理 (21) 第四章整机电路的运行与调试 (25) 4.1 超声波测距电路误差分析 (25) 4.2 声速对测量精度的影响分析 (26) 结论 (27) 致谢 (28) 参考文献 (29)
毕业设计任务书 一、毕业设计题目： 超声波测距电路设计 二、技术要求： 采用测距专用集成电路SB5227，设计出发送电路和接收电路以及温度检测电路，并能显示出测量值。 三、毕业设计完成的具体内容 1、实习、搜集资料； 2、选择设计方案，设计实体电路； 3、电路原理说明及元器件选择； 4、绘制电器原理框图； 5、绘制电路图（2#图） 6、列写元器件资料表； 7、编写毕业设计说明书（一万字左右） 包括：封面、毕业设计（论文）任务书、论文题目、目录、摘要、正文、结束语、致谢、参考文献、附录等。 四、参考文献： 《传感器与检测技术》陈杰，黄鸿高等教育出版社2002.1-5 《传感器及应用》王煜东，北京：机械工业出版社，2003.11 《实用声光及无线电遥控电路》赵健，北京：中国电力出版社，2005 《传感器及其应用电路》何希光，北京：电子工业出版社，2001 《红外线热释电与超声波遥控电路》肖景和等，人民邮电出版社，2003
超声波测距C语言源程 序代码 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
/*{HZ即单位s的倒数}本晶振为12MHZ,因此外部的时钟频率为12MHZ,所以内部的时钟频率为(12M H Z)/12=1M H 即1000000HZ,而机械频率为1/(1MHZ),即每完成一次计算(即定时器的值加一)用时, 即1us(微秒).*/ /*************************************************************************** ********/ #include<> #define UC unsigned char #define UI unsigned int void delay(UI); sbit BX = P3^0;void TimeConfiguration(); a = 0; b = 0; c = 0; P2 =~ 0x00; goto loop; } time = TL0 + TH0*256; juli = ( int )( (time*/2 ); BAI = ( (juli%1000)/100 ); SHI = ( (juli%100)/10 ); GE = ( juli%10 ); /******************************************两种模式的距离显示 ********************************************/ if(juli > MAX) { Hong = 0; Lv = 1; while( t1-- ) { a = 0; b = 1; c = 1; P2 =~ CharacterCode[BAI]; delay(400); a = 1; b = 0; c = 1; P2 =~ CharacterCode[SHI]; delay(400); a = 1; b = 1; c = 0; P2 =~ CharacterCode[GE]; delay(390);
《微机原理及应用》课程设计 超声波测距器的设计 学生姓名郝强 学号20110611113 学院名称机电工程学院 专业名称机械电子工程 指导教师王前 2013年12月27日
摘要 随着科学技术的快速发展，超声波将在科学技术中的应用越来越广。本文对超声波传感器测距的可能性进行了理论分析，利用模拟电子、数字电子、微机接口、超声波换能器、以及超声波在介质的传播特性等知识，采用以AT89C51单片机为核心的低成本、高精度、微型化数字显示超声波测距仪的硬件电路和软件设计方法在此基础上设计了系统的总体方案，最后通过硬件和软件实现了各个功能模块。相关部分附有硬件电路图、程序流程图。为了保证超声波测距传感器的可靠性和稳定性，采取了相应的抗干扰措施。就超声波的传播特性，超声波换能器的工作特性、超声波发射、接收、超声微弱信号放大、波形整形、速度变换、语音提示电路及系统功能软件等做了详细说明。 关键词：超声波；传感器；测量距离；控制
目录 摘要 (2) 目录 (3) 1.设计目的 (4) 2.总体方案 (4) 3.硬件设计 (5) 3.1 超声波测距器硬件电路设计 (5) 3.2.1单片机芯片的选择 (6) 3.2.2AT89C51定时计数应用电路 (6) 3.3超声波发射电路设计 (6) 3.3.1选择超声波发生器类型 (6) 3.3.2 超声波发射电路设计 (7) 3.4超声波接收电路设计 (8) 3.5超声波显示电路设计 (9) 4.软件设计 (9) 4.1波测距器的算法设计 (10) 4.2系统的主控制程序设计 (11) 4.3发生子程序设计 (12) 4.4接收中断程序设计 (13) 4.5显示程序设计 (14) 4.6距离计算程序 (15) 5.结论 (17) 参考文献 (18)

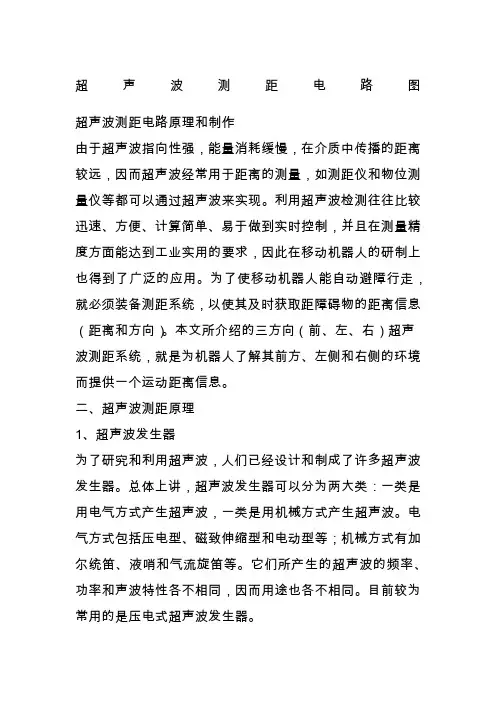

超声波测距电路图 超声波测距电路原理和制作 由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量，如测距仪和物位测量仪等都可以通过超声波来实现。利用超声波检测往往比较迅速、方便、计算简单、易于做到实时控制，并且在测量精度方面能达到工业实用的要求，因此在移动机器人的研制上也得到了广泛的应用。为了使移动机器人能自动避障行走，就必须装备测距系统，以使其及时获取距障碍物的距离信息（距离和方向）。本文所介绍的三方向（前、左、右）超声波测距系统，就是为机器人了解其前方、左侧和右侧的环境而提供一个运动距离信息。 二、超声波测距原理 1、超声波发生器 为了研究和利用超声波，人们已经设计和制成了许多超声波发生器。总体上讲，超声波发生器可以分为两大类：一类是用电气方式产生超声波，一类是用机械方式产生超声波。电气方式包括压电型、磁致伸缩型和电动型等；机械方式有加尔统笛、液哨和气流旋笛等。它们所产生的超声波的频率、功率和声波特性各不相同，因而用途也各不相同。目前较为常用的是压电式超声波发生器。
