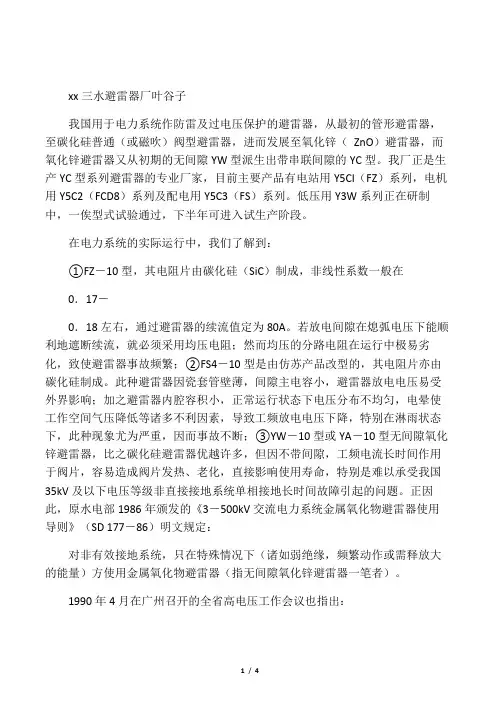

xx三水避雷器厂叶谷子
我国用于电力系统作防雷及过电压保护的避雷器，从最初的管形避雷器，至碳化硅普通（或磁吹）阀型避雷器，进而发展至氧化锌（ZnO）避雷器，而氧化锌避雷器又从初期的无间隙YW型派生出带串联间隙的YC型。我厂正是生产YC型系列避雷器的专业厂家，目前主要产品有电站用Y5CI（FZ）系列，电机用Y5C2（FCD8）系列及配电用Y5C3（FS）系列。低压用Y3W系列正在研制中，一俟型式试验通过，下半年可进入试生产阶段。
在电力系统的实际运行中，我们了解到：
①FZ－10型，其电阻片由碳化硅（SiC）制成，非线性系数一般在
0．17－
0．18左右，通过避雷器的续流值定为80A。若放电间隙在熄弧电压下能顺利地遮断续流，就必须采用均压电阻；然而均压的分路电阻在运行中极易劣化，致使避雷器事故频繁；②FS4－10型是由仿苏产品改型的，其电阻片亦由碳化硅制成。此种避雷器因瓷套管壁薄，间隙主电容小，避雷器放电电压易受外界影响；加之避雷器内腔容积小，正常运行状态下电压分布不均匀，电晕使工作空间气压降低等诸多不利因素，导致工频放电电压下降，特别在淋雨状态下，此种现象尤为严重，因而事故不断；③YW－10型或YA－10型无间隙氧化锌避雷器，比之碳化硅避雷器优越许多，但因不带间隙，工频电流长时间作用于阀片，容易造成阀片发热、老化，直接影响使用寿命，特别是难以承受我国35kV及以下电压等级非直接接地系统单相接地长时间故障引起的问题。正因此，原水电部1986年颁发的《3－500kV交流电力系统金属氧化物避雷器使用导则》（SD 177－86）明文规定：
对非有效接地系统，只在特殊情况下（诸如弱绝缘，频繁动作或需释放大的能量）方使用金属氧化物避雷器（指无间隙氧化锌避雷器一笔者）。
1990年4月在广州召开的全省高电压工作会议也指出：
在10kV非接地系统中，如采用氧化锌避雷器，不能采用无间隙的而要采用带串联间隙的，还必须通过两部或两部委托省两厅局联合主持通过鉴定的产品。
我厂在研究单位的大力协助下，于1985年始，先后研制成功了多型YC型系列带串联间隙氧化锌避雷器，经过多年的生产工艺验证和全国众多用户长时间运行证实，该产品确具有良好的保护特性，尤其适合我国非直接接地系统使用。
我厂为了提高YC系列避雷器的保护特性方面，还做了大量工作，试举几例：
一、传统的碳化硅避雷器，其低点残压值是按50A下配置的；但采用氧化锌阀片，其低点残压值是按lmA下配置。只要按UlmA值配足避雷器的额定电压，即10kV级为
12．7X×=18kV（峰值），这样在大气过电压下，通过避雷器的续流几乎为零。因此，YC型避雷器在雷电作用后恢复正常运行比普阀型可靠，保证运行安全。
二、在氧化锌阀片上加上串联间隙，这样只要系统运行电压不超过避雷器的工频放电电压，避雷器的间隙就不会放电，氧化锌阀片就没有电流流过，决不会象YW型那样因阀片长时间通流而导至发热，老化甚至损坏，而且YC型产品能承受非直接接地系统单相接地长时间故障引起的问题，这是YW型所不能做到的。
三、由于氧化锌阀片的通流能力大，续流又几乎为零，所以阀片和间隙的直径都可大大缩小，本来瓷套也可大大缩小，但是为了增大避雷器内腔空间，有利于内部气体的对流，稳定工频放电电压，我厂YC型产品仍使用原FS4瓷套而不缩小；同时，还在间隙组外特别加装绝缘套环，以减少淋雨状态下外部电场对避雷器的影响，使湿工频放电电压不致下降，这是普阀型避雷器做不到的。
四、为了提高避雷器的保护特性．我厂在设计上尽可能提高阀片的通流能力，这样则有利于避雷器的多次动作，提高使用寿命；同时适当降低避雷器的冲击放电电压和冲击电流残压，以提高其保护性能（详见性能比较表）。
五、避雷器的密封好坏直接关系到产品的性能和使用寿命。我厂除了选用三元乙丙优质密封件外，还参考日本的先进工艺，检漏时先用热槽法泡浸，再用冷槽法长时间泡浸，然后再测量其绝缘电阻，以保证其密封的可靠性。
综上所述，YC型系列产品较之FZ,FS或YW型产品，是有许多优越之处的。
如果说这偏重于理论分析的话，那么我们不妨以事实为据。因为实践是检验真理的标准。再试举几例：
一、广州北区供电局，于86年投运FY－10无间隙氧化锌避雷器33具，不足一年，爆炸8－9具，后全部退出运行；
88年5月10日用我厂Y5C3型一组投运，经运行两年试验合格。复装出投运；89年8－12月共装出11套，至今未出现异常。
二、西北电管局安康供电局，该局火石岩变电站为制止谐振过电压，曾采取过有关技术措施，但是仍然避免不了PT烧毁及SIC避雷器（FZ－6）爆炸或间隙非线性并联电阻断裂，老化等故障。
1987年5月，该局将原SIC避雷器全部更换掉，采用我厂Y5C1－
7．6／30二组及Y5C3－
12．三组，在当年多雷雨季节之5－10月，仅6kVII段母线ZnO避雷器就动作厂相次，从6－10月不完全统计，6kV系统发生单相永久性接地7次，其中8月13日出现不完全接地三次，雷季过后，
87年11月至年底，又发生单相接地3次，YC型避雷器均经受了考验，
88年4月23比该局对每只投运一年之YC型产品进行预测检查，结果每只工频放电电压未变。至
88年8月（写运行报告时），两组电站型及三组配电型YC避雷器均运行正常。
三、河北省唐山钢铁公司，自85年始先后采用我厂电机用，配电用YC型产品2 0 0多台，运行至
88年3月21日（写报告时）未有出现事故。该公司还认为：
这种YC型产品，是当前避雷器品种中最为理想的过电压保护装置，更值得推广．
