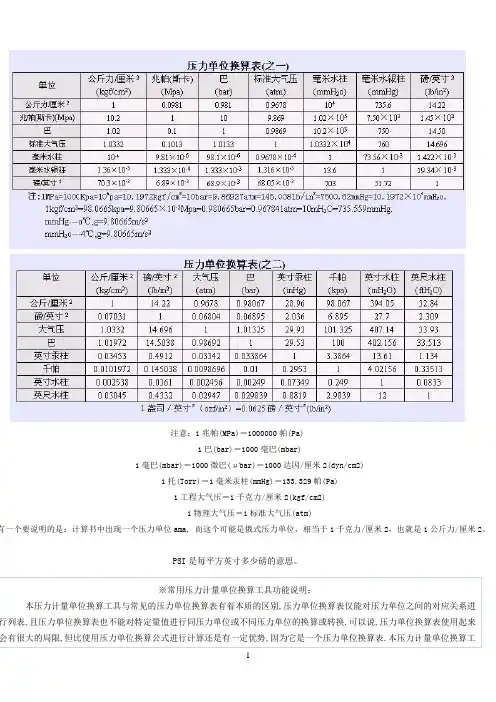

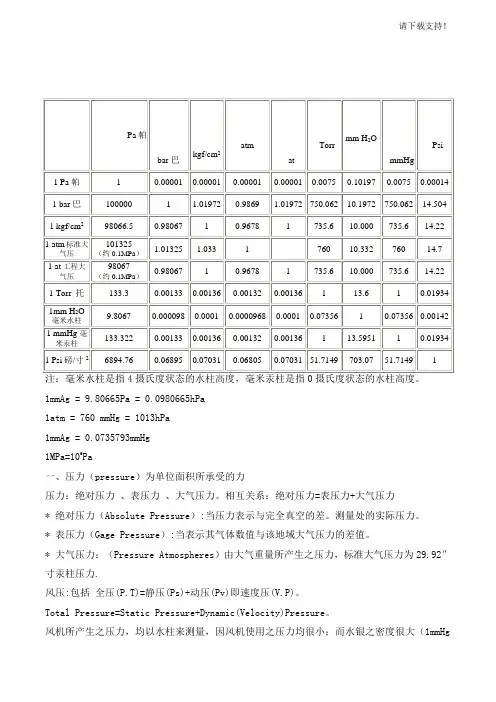

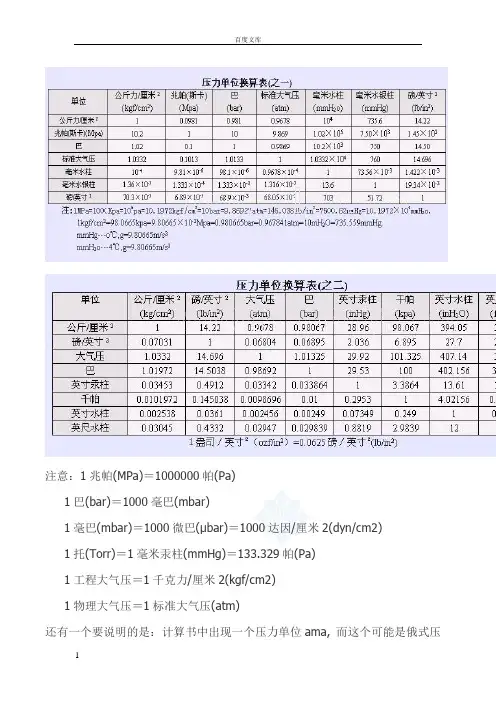

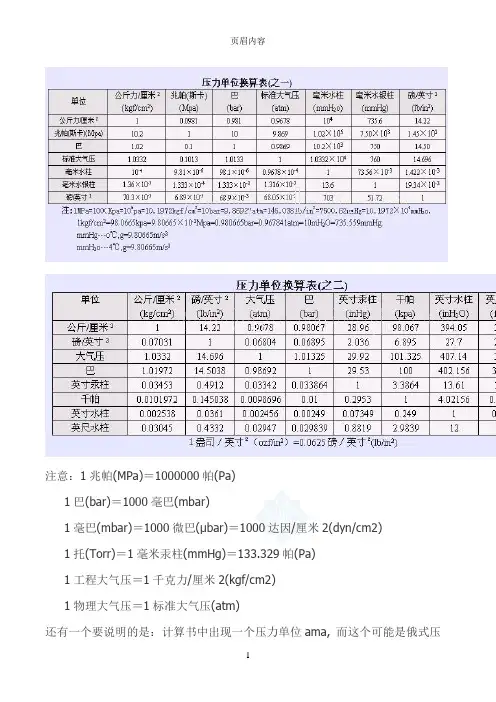

常用压力单位换算表

压力单位换算表

高度。

1mmAg = 9.80665Pa = 0.0980665hPa

1atm = 760 mmHg = 1013hPa

1mmAg = 0.0735793mmHg

一、压力（pressure）为单位面积所承受的力

压力：绝对压力、表压力、大气压力。相互关系：绝对压力=表压力+大气压力

* 绝对压力（Absolute Pressure）:当压力表示与完全真空的差。测量处的实际压力。

* 表压力（Gage Pressure）:当表示其气体数值与该地域大气压力的差值。

* 大气压力：（Pressure Atmospheres）由大气重量所产生之压力，标准大气压力为29.92″寸汞柱压力.

风压:包括全压(P.T)=静压(Ps)+动压(Pv)即速度压(V.P)。

Total Pressure=Static Pressure+Dynamic(Velocity)Pressure。

风机所产生之压力，均以水柱来测量，因风机使用之压力均很小；而水银之密度很大（1mmHg=13.6mmAq）使用水银柱（mmHg）来测量时，读数不太明显，故多采用水柱（mmAq或mmH2O）来测量或计算。

如：采用水银柱表示时，760mm水银柱=760 mmHg 。

选用水柱表示时，100mm水柱=100 mmAq 。=（4″wg）

Aq为拉丁文Aqua之简称。1mmAq之压力约=1kg/m2 。

1标准气压=1.0332kgf/cm2=10.34mAg=760mmHg=29.92inHg寸汞柱

(Kg为质量单位,Kgf为重量单位。)

二、压力常用单位（CNS 7778）（注2）

大气压Atm.(Pressure Atmospheres)=760mmHg 。

压力之表示，以大气压为准，高于此压力者为正压，低于此压力者为负压；速度压必为正压。

吋水银（汞）柱：（″Hg） 3.377=KPa 。

吋水柱：(″Wg or H2O) 0.249=KPa 。

呎水柱：(′Wg) 2.989=Kpa

公斤/平方公尺：kg/m2 ；kg/cm2 98=KPa (1mmAq=9.797Pa＜9.8Pa＝9.8Pa) 摩擦阻力

″wg/100′ 8.2=Pa/m

″wg/100′ 98.1=Pa/m

mAq 9.8=KPa ；mmAq 0.0098=KPa ；mmAq/m 9.8=Pa/m

重量：磅/平方英吋（lbs/in2或Psi 6.895KPa）。(1Kg=2.205lbs)

三、术语之意义（CNS 7778B4046）（注2）

1.全压…*送风机全压,是由于送风机所得之全压增加量,以送风机进口及出口之全压差表示。

* 于导管内之任意断面处，气流均具有静压与速度压，二者之代数和称为全压。

2.静压…*送风机静压是指由送风机全压,减去送风机排出口动压而言。即全压减动压后之压力，称为静压。

* 当一静止气流被静止在一封闭容器内，对任一方向，在垂直于流动之方向上，所产生之位势压力，此压力称为静压。

3.速度压…*在促始气体方向流动之动能,由静止到达一特定流速行进时,会产生一定的压力,此压力称为速度压。

* 速度压，亦即随其风速所产生之压力。

* 全压减静压后，此压力称为动压力。

4.送风机进气之空气量：由试验所得之数值，再换算成以标准吸入状态下体积之空气量。如无特别指定时，以送风机进口风量m3/min表示。

5.送风机之轴动力：指由送风机轴端之动力输入。如果使用传动装置时，而其动力损失不易测定者，则以输入传动装置之动力，为送风机轴动力。

6.送风机之额定转数:用马达带动者,应在高额定电源之电压频率下规定之,用其他原动力带动者,在额定运转状态下,带动送风机时,其单位以时间之转数规定之。

备注：此回转数可能因空气量之变化而有若干之变动，如果需要表示其回转数时，则以额定空气量时之送风机转数为代表。

7.送风机之噪音：以测定其在运转中，送风机进气口中心源上之噪音位准大小。

8.密度因数：实际空气密度对标准空气密度之比。

公制与英制换算表（适用于阀门）

Metric Equivalent Charts

我们通常说的几公斤的压力是表压

压力等级Class 和公称压力对照表

ASME磅级

150 300 400 600 800 900 1500 2500 ASME Class

0.6 MPa 2.5 MPa

公称压力 1.0 MPa 4.0 MPa

6.4 MPa 10.0 MPa - 15.0 MPa 25.0 MPa 42.0 MPa MPa 1.6 MPa 5.0 MPa

2.0 MPa

PN6 PN25

公称压力PN10 PN40

PN64 PN100 - PN150 PN250 PN420 PN PN16 PN50

PN20
