电容器工作原理这得从电容器的结构上说起。最简单的电容器是由两端的极板和中间的绝缘电介质（包括空气）构成的。通电后，极板带电，形成电压（电势差），但是由于中间的绝缘物质，所以整个电容器是不导电的。不过，这样的情况是在没有超过电容器的临界电压（击穿电压）的前提条件下的。我们知道，任何物质都是相对绝缘的，当物质两端的电压加大到一定程度后，物质是都可以导电的，我们称这个电压叫击穿电压。电容也不例外，电容被击穿后，就不是绝缘体了。不过在中学阶段，这样的电压在电路中是见不到的，所以都是在击穿电压以下工作的，可以被当做绝缘体看。但是，在交流电路中，因为电流的方向是随时间成一定的函数关系变化的。而电容器充放电的过程是有时间的，这个时候，在极板间形成变化的电场，而这个电场也是随时间变化的函数。实际上，电流是通过场的形式在电容器间通过的。 电容 diànróng 1. [capacitance；electric capacity]：电容是表征电容器容纳电荷的本领的物理量，非导电体的下述性质:当非导电体的两个相对表面保持某一电位差时（如在电容器中），由于电荷移动的结果，能量便贮存在该非导电体之中 2. [capacitor；condenser]：电容器的俗称 [编辑本段]概述 定义： 电容（或称电容量[4]）是表征电容器容纳电荷的本领的物理量。我们把电容器的两极板间的电势差增加1伏所需的电量，叫做电容器的电容。电容从物理学上讲，它是一种静态电荷存储介质（就像一只水桶一样，你可以把电荷充存进去，在没有放电回路的情况下，刨除介质漏电自放电效应/电解电容比较明显，可能电荷会永久存在，这是它的特征），它的用途较广，它是电子、电力领域中不可缺少的电子元件。主要用于电源滤波、信号滤波、信号耦合、谐振、隔直流等电路中。 电容的符号是C。 在国际单位制里，电容的单位是法拉，简称法，符号是F,常用的电容单位有毫法(mF)、微法(μF)、纳法(nF)和皮法(pF)(皮法又称微微法)等，换算关系是： 1法拉(F)= 1000毫法(mF)＝1000000微法(μF) 1微法(μF)= 1000纳法(nF)= 1000000皮法(pF)。 相关公式： 一个电容器，如果带1库的电量时两级间的电势差是1伏，这个电容器的电容就是1法，即：C=Q/U 但电容的大小不是由Q或U决定的，即：C=εS/4πkd 。其中，ε是一个常数，S为电容极板的正对面积，d为电容极板的距离，k则是静电力常量。常见的平行板电容器,电容为C=εS/d.（ε为极板间介质
电子电路图原理分析 电器修理、电路设计都是要通过分析电路原理图,了解电器的功能和工作原理,才能得心应手开展工作的。作为从事此项工作的同志,首先要有过硬的基本功,要能对有技术参数的电路原理图进行总体了解,能进行划分功能模块,找出信号流向,确定元件作用。若不知电路的作用,可先分析电路的输入和输出信号之间的关系。如信号变化规律及它们之间的关系、相位问题是同相位,或反相位。电路和组成形式,是放大电路,振荡电路,脉冲电路,还是解调电路。 要学会维修电器设备和设计电路,就必须熟练掌握各单元电路的原理。会划分功能块,能按照不同的功能把整机电路的元件进行分组,让每个功能块形成一个具体功能的元件组合,如基本放大电路,开关电路,波形变换电路等。 要掌握分析常用电路的几种方法,熟悉每种方法适合的电路类型和分析步骤。 １．交流等效电路分析法 首先画出交流等效电路,再分析电路的交流状态,即：电路有信号输入时,电路中各环节的电压和电流是否按输入信号的规律变化、是放大、振荡,还是限幅削波、整形、鉴相等。 ２．直流等效电路分析法 画出直流等效电路图,分析电路的直流系统参数,搞清晶体管静态工作点和偏置性质,级间耦合方式等。分析有关元器件在电路中所处状态及起的作用。例如：三极管的工作状态,如饱和、放大、截止区,二极管处于导通或截止等。 ３．频率特性分析法 主要看电路本身所具有的频率是否与它所处理信号的频谱相适应。粗略估算一下它的中心频率,上、下限频率和频带宽度等,例如：各种滤波、陷波、谐振、选频等电路。 ４．时间常数分析法 主要分析由Ｒ、Ｌ、Ｃ及二极管组成的电路、性质。时间常数是反映储能元件上能量积累和消耗快慢的一个参数。若时间常数不同,尽管它的形式和接法相似,但所起的作用还是不同,常见的有耦合电路、微分电路、积分电路、退耦电路、峰值检波电路等。 最后,将实际电路与基本原理对照,根据元件在电路中的作用,按以上的方法一步步分析,就不难看懂。当然要真正融会贯通还需要坚持不懈地学习。 电子设备中有各种各样的图。能够说明它们工作原理的是电原理图，简称电路图。 电路图有两种 一种是说明模拟电子电路工作原理的。它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。这种图长期以来就一直被叫做电路图。 另一种是说明数字电子电路工作原理的。它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。 除了这两种图外，常用的还有方框图。它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。 一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。所以要想看懂电路图，还得从认识单词——元器件开始。有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。 电阻器与电位器（什么是电位器） 符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
电路图基础知识讲解 对一个没有电工基础，或者刚入门的从业者，都比较迷茫，都会有这么一个问题，看到电路图，无从下手，不知道该从哪边学起，下面简单介绍下一些基础知识，供大家参考。 首先，要了解各个元件的有什么功能，有什么特点。说白了就是要了解各个元件有什么作用。 其次，要了解各个元件间的组合有什么功能。 再者，要知道一些基本的电路，比如:基本的电压源与电流源之间的相互转换电路，基本的运算放大电路等等。 然后，就是可以适当的看一点复杂的电路图，慢慢了解各个电路间电流的走向。 以上所说的模拟电路，还有数字电路就是要多了解一些‘门’的运用，比如说：与非门，与或门等等。还有在一些复杂的电路图上会有集成芯片，所以，你还要了解给个芯片引脚的作用是什么，该怎么接，这些可以在网上或书上查到，再有，提到一点就是一些电路中的控制系统，有复杂的控制系统，也有简单的控制系统，我说一个简单的，比如说单片机的，你就要了解这个单片机有多少引脚，各个引脚的功能是什么，这个单片机要一什么铺助电路想连接，这样组成一个完整的电路。 想学会电路图就是要你多看，多去了解，多去接触，这样更容易学会。 一、电子电路图的意义 电路图是人们为了研究和工程的需要,用约定的符号绘制的一种表示电路结构的图形。通过电路图可以知道实际电路的情况。这样,我们在分析电路时,就不必把实物翻来覆去地琢磨,而只要拿着一张图纸就可以了;在设计电路时,也可以从容地在纸
上或电脑上进行,确认完善后再进行实际安装,通过调试、改进,直至成功;而现在,我们更可以应用先进的计算机软件来进行电路的辅助设计,甚至进行虚拟的电路实验,大大提高了工作效率。 二、电子电路图的分类 常遇到的电子电路图有原理图、方框图、装配图和印板图等 ( 一) 原理图 原理图就是用来体现电子电路的工作原理的一种电路图,又被叫做“电原理图”。这种图,由于它直接体现了电子电路的结构和工作原理,所以一般用在设计、分析电路中。分析电路时,通过识别图纸上所画的各种电路元件符号,以及它们之间的连接方式,就可以了解电路的实际工作时情况。图1 所示的就是一个收音机电路的原理图。 图一 ( 二) 方框图( 框图) 方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。从根本上说,这也是一种原理图,不过在这种图纸中,除了方框和连线,几乎就没有别的符号了。它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器
电容工作原理 电容串联可以隔直通交，并联可以滤波。 电容器就是两片不相连的金属板.电容器在电子线路中的作用一般概括为：通交流、阻直流。电容器通常起滤波、旁路、耦合、去耦、转相等电气作用，是电子线路必不可少的组成部分。滤波电路是把脉冲通到地去了，不是通到输出端。 正因为通交流，才能把交流成分通向地，保留直流成分. 一般情况下，电解电容的作用是过滤掉电流中的低频信号，但即使是低频信号，其频率也分为了好几个数量级。因此为了适合在不同频率下使用，电解电容也分为高频电容和低频电容（这里的高频是相对而言）。 低频滤波电容主要用于市电滤波或变压器整流后的滤波，其工作频率与市电一致为50Hz；而高频滤波电容主要工作在开关电源整流后的滤波，其工作频率为几千Hz到几万Hz。当我们将低频滤波电容用于高频电路时，由于低频滤波电容高频特性不好，它在高频充放电时内阻较大，等效电感较高。因此在使用中会因电解液的频繁极化而产生较大的热量。而较高的温度将使电容内部的电解液气化，电容内压力升高，最终导致电容的鼓包和爆裂。 其实主要是充放电的工作原理。其实电容就相当于 一个水库，让过来的有波动的水变的很平稳 电解电容的作用有滤波，一般用在整流桥的后面。 你可以看一下电容是并连还是串连在回路里，并联的话是率除高频，串联的话是率除低频。还有降压电容。还有隔直的作用，一般做保护用！ 电容串联和并联在电路中各有什么作用？ 电容的作用是储存、释放电荷，可起到隔直通交、滤波、振荡作用 电容在电路中：如串联使用一般作为交流信号隔离，如音频功放、视频放大器等 如并联使用一般作为滤波，如电源、信号处理电路中噪声去除等 如与电感或其他芯片并联可组成振荡回路，如无线信号发射、接收、调制、解调等 电容并联可增大电容量，串联减小。比如手头没有大电容，只有小的，就可以并起来用，反之，没有小的就可以用大的串起来用。 在集成电路、超大规模集成电路已经大行其道的今天，电容器作为一种分立式无源元件仍然大量使用于各种功能的电路中，其在电路中所起的重要作用可见一斑。 作贮能元件也是电容器的一个重要应用领域，同电池等储能元件相比，电容器可以瞬时充放电，并且充放电电流基本上不受限制，可以为熔焊机、闪光灯等设备提供大功率的瞬时脉冲电流。 电容器还常常被用以改善电路的品质因子，如节能灯用电容器。 隔直流：作用是阻止直流通过而让交流通过。 旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。 耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路 滤波：将整流以后的锯齿波变为平滑的脉动波，接近于直流。 温度补偿：针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。计时：电容器与电阻器配合使用，确定电路的时间常数。 调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。 整流：在预定的时间开或者关半闭导体开关元件。
电容补尝柜的作用和工作原理 一. 电容补偿柜之作用: 用于补偿发电机无功电流、减轻发电机工作负荷，增加发电机可使用容量，可减少工厂一定的用电量、节省工业电力，提高发供电设备的供电质量和供电能力。 二. 电容柜工作原理 用电设备除电阻性负载外，大部分用电设备均属感性用电负载（如日光灯、变压器、马达等用电设备）这些感应负载，使供电电源电压相位发生改变（即电流滞后于电压），因此电压波动大，无功功率增大，浪费大量电能。当功率因数过低时，以致供电电源输出电流过大而出现超负载现象。电容补偿柜内的电脑电容控制系统可解决以上弊端，它可根据用电负荷的变化，而自动设置。电容组数的投入，进行电流补偿，从而减低大量无功电流，使线路电能损耗降到最低程度，提供一个高素质的电力源。 三. 电容补偿技术: 在工业生产中广泛使用的交流异步电动机，电焊机、电磁铁工频加热器导用点设备都是感性负载。这些感性负载在进行能量转换过程中，使加在其上的电压超前电流一个角度。这个角度的余弦，叫做功率因数，这个电流（既有电阻又有电感的线圈中流过的电流）可分解为与电压相同相位的有功分量和落后于电压90 度的无功分量。这个无功分量叫做电感无功电流。与电感无功电流相应的功率叫做电感无功功率。当功率因数很低时，也就是无功功率很大时会有以下危害：
?增长线路电流使线路损耗增大，浪费电能。 ?因线路电流增大，可使电压降低影响设备使用。 ?对变压器而言，无功功率越大，则供电局所收的每度电电费越贵，当功率因数低于0.7 时，供电局可拒绝供电。 ?对发电机而言，以310KW 发电机为例。 310KW 发电机的额定功率为280KW ，额定电流为530A ，当负载功率因数0.6 时 功率= 380 x 530 x 1.732 x 0.6 = 210KW 从上可看出，在负载为530A 时，机组的柴油机部分很轻松，而电球以不堪重负，如负荷再增加则需再开一台发电机。加接入电容补偿柜，让功率因数达到0.96 ，同样210KW 的负荷。 电流=210000/ （380x1.732x0.96 ）=332A 补偿后电流降低了近200A ，柴油机和电球部分都相当轻松，再增加部分负荷也能承受，不需再加开一台发电机，可节约大量柴油。也让其他机组充分休息。从以上可看出，电容补偿的经济效益可观，是低压配电系统中不可缺少的重要成员。 原理：把具有容性负荷的装置与感性负荷并联接在同一电路,当容性负荷释放能量时,感性负荷吸收能量;而感性负荷释放能量时,容 性负荷却在吸收能量,能量在两种负荷之间互相交换.这样,感性负荷 所吸收的无功功率可由容性负荷输出的无功功率中得到补偿,这就是他的补偿原理
开关电源原理 一、开关电源的电路组成： 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值 降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及 杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。 当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪 涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是 负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5 容量变小，输出的交流纹波将增大。
时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增 大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路： 1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导 体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。 2、常见的原理图： 3、工作原理： R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。当R5上的电压达到1V时，UC3842停止工作，开关管Q1立即关断。 R1和Q1中的结电容C GS、C GD一起组成RC网络，电容的充放电直接影响着开关管的开关速度。R1过小，易引起振荡，电磁干扰也会很大；R1过大，会降低开关管的开关速度。Z1通常将MOS管的GS电压限制在18V以下，从而保护了MOS管。 Q1的栅极受控电压为锯形波，当其占空比越大时，Q1导通时间越长，变压器所储存的能量
电容器基本原理 电容器的电路符号很形象的表明了它的根本功能：隔直通交。电容器的一切功用都源自于此。对于恒定直流电来说，理想的电容器就像一个断开的开关，表现为开路状态；而对于交流电来讲，理想电容器则为一个闭合开关，表现为通路状态。 在上面的图中详细描述了直流电受电容器阻隔的原因。事实上，电容器并非立刻将直流电阻隔，当电路刚接通时，电路中会产生一个极大的电流值，然后随着电容器不断充电，极板电压逐渐增强，电路中的电流在不断减小，最终电容器电压和电源电压相等且反向，从而达到和电源平衡的状态。 而在交流电方面，为方便记忆，我们可以不太严谨但形象的认为交流电能够“跳过”电容器这道“峡谷”，从而保持“正常传导”。 这里有很关键的一点需要明确：无论是直流环境还是交流环境，理想的电容器内部是
不会有任何电荷（电流）通过的，只是两极板电荷量对比发生了变化，从而产生了电场。 要想了解电容器的各种功用，我们还需要了解一下傅立叶级数。各位苦于微积分的朋友不用头晕，我们不需要去研究那些复杂的数学公式，仅仅是需要一个简单的结论：任何一个波，都可认为是多个不同的波形叠加之产物。即，一个波可以拆分成多个振幅、频率都不相同的波（包括振幅和频率为零的波）。这其实正如一个数字也能被拆分成多个其他数字的组合一样，例如3 = 1+2 = 1+1+1 = 0+3。 振幅或频率为零的波是什么？直线。对于电来说，那就是直流电，即电压恒定不变。正如世界上没有绝对的直线一样，世界上也没有绝对的直流电。尽管人们在追求尽可能理想的直流电，但直流和交流总是同时存在的。直流电中含有交流成分，交流电中也包含直流成分。当直流成分占主导地位时，就认为其乃直流电；当交流成分占主导地位时，就认为是交流电。这很像太极所描述的阴中有阳，阳中有阴。 直流和交流总是共存的 事物的具体应用都是由基本原理派生出的，哪怕你不理解只是死记硬背，同样也能够很容易得理解它的具体应用。毕竟，对于基本原理来说，往往仅仅需要知其然即可，例如1+1=2。对于电容器来说，我们需要明白两点：隔直通交和不走电荷。 基于电容器隔直通交和不走电荷的原理，其应用方式也就应运而生了。在目前我们在电脑板卡上常见的电容器应用主要有：电源滤波、耦合与去藕、信号滤波。 电容器的应用：电源滤波 正如之前所说，世界上没有绝对的直流电，为了给设备提供尽可能理想化的直流供电，我们需要一些途径将交流成分尽量剔除。因此，供电滤波电路成为了每一块主板和显卡必备的电路组成部分，没了它们，我们的电脑就无法正常工作。
四大触摸屏技术工作原理及特点分析 为了操作上的方便，人们用触摸屏来代替鼠标或键盘。工作时，我们必须首先用手指或其它物体触摸安装在显示器前端的触摸屏，然后系统根据手指触摸的图标或菜单位置来定位选择信息输入。触摸屏由触摸检测部件和触摸屏控制器组成；触摸检测部件安装在显示器屏幕前面，用于检测用户触摸位置，接受后送触摸屏控制器；而触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给CPU，它同时能接收CPU发来的命令并加以执行。 触摸屏的主要类型 按照触摸屏的工作原理和传输信息的介质，我们把触摸屏分为四种，它们分别为电阻式、电容感应式、红外线式以及表面声波式。每一类触摸屏都有其各自的优缺点，要了解那种触摸屏适用于那种场合，关键就在于要懂得每一类触摸屏技术的工作原理和特点。下面对上述的各种类型的触摸屏进行简要介绍一下： 1.电阻式触摸屏 电阻式触摸屏的工作原理 这种触摸屏利用压力感应进行控制。电阻触摸屏的主要部分是一块与显示器表面非常配合的电阻薄膜屏，这是一种多层的复合薄膜，它以一层玻璃或硬塑料平板作为基层，表面涂有一层透明氧化金属(透明的导电电阻)导电层，上面再盖有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也涂有一层涂层、在他们之间有许多细小的(小于1/1000英寸)的透明隔离点把两层导电层隔开绝缘。当手指触摸屏幕时，两层导电层在触摸点位置就有了接触，电阻发生变化，在X 和Y两个方向上产生信号，然后送触摸屏控制器。控制器侦测到这一接触并计算出(X，Y)的位置，再根据模拟鼠标的方式运作。这就是电阻技术触摸屏的最基本的原理。电阻类触摸屏的关键在于材料科技，常用的透明导电涂层材料有：（1）ITO，氧化铟，弱导电体，特性是当厚度降到1800个埃(埃=10-10米)以下时会突然变得透明，透光率为80%，再薄下去透光率反而下降，到300埃厚度时又上升到80%。ITO是所有电阻技术触摸屏及电容技术触摸屏都用到的主要材料，实际上电阻和电容技术触摸屏的工作面就是ITO涂层。
超级电容器工作原理 超级电容器既拥有与传统电容器一样较高的放电功率，又拥有与电池一样较大的储存电荷的能力。但因其放电特性仍与传统电容器更为相似，所以仍可称之为“电容”。到现在为止，对于超级电容器的名称还没有统一的说法，有的称之为“超电容器”，有的称之为“电化学电容器”“双电层电容器”，有的还称之为“超级电容器”，总之名称还不统一。但是有人提出根据其储能机理，分为双电层电容器（靠电极 -电解质界面形成双电层）和赝电容器（靠快速可逆的化学吸-脱附或氧化-还原反应产生赝电容）两类。 （一）双电层电容器的基本原理 双电层电容器是利用电极材料与电解质之间形成的界面双电层 来存储能量的一种新型储能元件。当电极材料与电解液接触时，由于界面间存在着分子间力、库仑力或者原子间力的相互作用，会在固液界面处出现界面双电层，是一种符号相反的、稳定的双层电荷。对于一个电极-溶液体系来说，体系会因电极的电子导电和电解质溶液的离子导电而在固液界面上形成双电层。当外加电场施加在两个电极上后，溶液中的阴、阳离子会在电场的作用下分别向正、负电极迁移，而在电极表面形成所谓的双电层；当外加电场撤销后，电极上具有的正、负电荷与溶液中具有相反电荷的离子会互相吸引而使双电层变得更加稳定，这样就会在正、负极间产生稳定的电位差。 在体系中对于某一电极来说，会在电极表面一定距离内产生与电极上的电荷等量的异性离子电荷，来使其保持电中性；当将两极和外
电源连接时，由于电极上的电荷迁移作用而在外电路中产生相应的电流，而溶液中离子迁移到溶液中会呈现出电中性，这就是双电层电容器的充放电原理。 从理论上说，双电层中存在的离子浓度要大于溶液本体中离子浓度，这些浓度较高的离子受到固相体系中异性电荷吸引的同时，还会有一个扩散回溶液本体浓度较低区域的趋势。电容器的这种储能过程是可逆的，因为它是通过将电解质溶液进行电化学极化实现的，整个过程并没有产生电化学反应。双电层电容器的工作原理如下图所示： （二）法拉第准电容器的基本原理 法拉第准电容器是在双电层电容器后发展起来的，有人将其简称为准电容。这种电容的产生是因为电极活性物质在其表面或者体相中
能直接带动继电器工作的CMOS集成块电路 在电子爱好者认识电路知识的的习惯中，总认为CMOS集成块本身不能直接带动继电器工作，但实际上，部分CMOS集成块不仅能直接带动继电器工作，而且工作还非常稳定可靠。本实验中所用继电器的型号为JRC5M－DC12V微型密封的继电器（其线圈电阻为750Ω）。现将CD4066 CMOS集成块带动继电器的工作原理分析如下： CD4066是一个四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的通断。当SCR1接高电平时，集成块①、②脚导通，＋12V→K1→集成块①、②脚→电源负极使K1吸合；反之当SCR1输入低电平时，集成块①、②脚开路，K1失电释放，SCR2～SCR4输入高电平或低电平时状态与SCR1相同。 本电路中，继电器线圈的两端均反相并联了一只二极管，它是用来保护集成电路本身的，千万不可省去，否则在继电器由吸合状态转为释放时，由于电感的作用线圈上将产生较高的反电动势，极容易导致集成块击穿。并联了二极管后，在继电器由吸合变为释放的瞬间，线圈将通过二极管形成短时间的续流回路，使线圈中的电流不致突变，从而避免了线圈中反电动势的产生，确保了集成块的安全。 低电压下继电器的吸合措施 常常因为电源电压低于继电器的吸合电压而使其不能正常工作，事实上，继电器一旦吸合，便可在额定电压的一半左右可靠地工作。因此，可以在开始时给继电器一个启动电压使其吸合，然后再让其在较低的电源电压下工作，如图所示的电路便可实现此目的。 工作原理： 如图所示。V1为单结晶体管BT33C，它与R1、R2、R3和C1组成一个张弛式振荡器，SCR为单向可控硅，按下启动按钮AN1后，电路通电，因为SCR无触发电压，所以不导
电容器的工作原理及作用 定义1：电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。英文名称：capacitor。电容是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。 定义2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。 原理电容器是由两个电极及其间的介电材料构成的。介电材料是一种电介质，当被置于两块带有等量异性电荷的平行极板间的电场中时，由于极化而在介质表面产生极化电荷，遂使束缚在极板上的电荷相应增加，维持极板间的电位差不变。这就是电容器具有电容特征的原因。电容器中储存的电量Q等于电容量C与电极间的电位差U 的乘积。电容量与极板面积和介电材料的介电常数ε成正比，与介电材料厚度（即极板间的距离）成反比。 用途电力电容器按用途可分为8种：1、并联电容器。原称移相电容器。主要用于补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量，降低线路损耗。2、串联电容器。串联于工频高压输、配电线路中，用以补偿线路的分布感抗，提高系统的静、动态稳定性，改善线路的电压质量，加长送电距离和增大输送能力。3、耦合电容器。主要用于高压电力线路的高频通信、测量、控制、保护以及在抽取电能的装置中作部件用。4、断
路器电容器。原称均压电容器。并联在超高压断路器断口上起均压作用，使各断口间的电压在分断过程中和断开时均匀，并可改善断路器的灭弧特性，提高分断能力。5、电热电容器。用于频率为40～24000赫的电热设备系统中，以提高功率因数，改善回路的电压或频率等特性。6、脉冲电容器。主要起贮能作用，用作冲击电压发生器、冲击电流发生器、断路器试验用振荡回路等基本贮能元件。7、直流和滤波电容器。用于高压直流装置和高压整流滤波装置中。⑧标准电容器。用于工频高压测量介质损耗回路中，作为标准电容或用作测量高压的电容分压装置。
触摸屏的原理与应用 触摸屏又称为“触控屏”、“触控面板”，是一种可接收触头等输入讯号的感应式液晶显示装置，当接触了屏幕上的图形按钮时，屏幕上的触觉反馈系统可根据预先编程的程式驱动各种连结装置，可用以取代机械式的按钮面板，并借由液晶显示画面制造出生动的影音效果。 触摸屏原理：主要由其二大特性决定。第一：绝对坐标系统，第二：传感器。 首先先来区别下，鼠标与触摸屏的工作原理有何区别？借此来认识绝对坐标系统和相对坐标系统的区别。 鼠标的工作原理是通过检测鼠标器的位移，将位移信号转换为电脉冲信号，再通过程序的处理和转换来控制屏幕上的鼠标箭头的移动，属于相对坐标定位系统。而绝对坐标系统要选哪就直接点那，与鼠标这类相对定位系统的本质区别是一次到位的直观性。绝对坐标系的特点是每一次定位坐标与上一次定位坐标没有关系，触摸屏在物理上是一套独立的坐标定位系统，每次触摸的数据通过校准数据转为屏幕上的坐标。 第二：定位传感器 检测触摸并定位，各种触摸屏技术都是依靠各自的传感器来工作的，甚至有的触摸屏本身就是一套传感器。各自的定位原理和各自所用的传感器决定了触摸屏的反应速度、可靠
性、稳定性和寿命。 通过以上两个特性，触摸屏工作时，首先用手指或其它物体触摸安装在显示器前端的触摸屏，然后系统根据手指触摸的图标或菜单位置（即绝对坐标系统）来定位选择信息输入。触摸屏由触摸检测部件和触摸屏控制器组成；触摸检测部件安装在显示器屏幕前面，用于检测用户触摸位置，接受后送触摸屏控制器（即传感器）；而触摸屏控制器的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给CPU，它同时能接收CPU发来的命令并加以执行。触摸屏传感器技术 从触摸屏传感器技术原理来划分：有可分为五个基本种类：矢量压力传感技术触摸屏、电阻技术触摸屏、电容技术触摸屏、红外线技术触摸屏、表面声波技术触摸屏。 其中矢量压力传感技术触摸屏已退出历史舞台；红外线技术触摸屏价格低廉，但其外框易碎，容易产生光干扰，曲面情况下失真；电容技术触摸屏设计构思合理，但其图像失真问题很难得到根本解决；电阻技术触摸屏的定位准确，但其价格颇高，且怕刮易损；表面声波触摸屏解决了以往触摸屏的各种缺陷，清晰不容易被损坏，适于各种场合，缺点是屏幕表面如果有水滴和尘土会使触摸屏变的迟钝，甚至不工作。按照触摸屏的工作原理和传输信息的介质，把触摸屏分为四种，它们分别为电阻式、电容感应式、红外线式以及表面声
电容在不同的电路中的工作原理 1：无功补偿：工频电流和谐波电流是有本质区别的，一般常规设备不能测量谐波电流，且谐波的产生有随机性，就象心脏病一样，你测的时候不一定有，但你不测的时候却可能发生，只有连续化测量的数据才可用来谐波治理。 整流必然有谐波，但整流的方式不同，引起的谐波次数和大小也不同，如6脉动整流会产生5次和7次谐波，12脉动整流会产生11次和13次谐波。我想你拆掉一个变压器还能出直流，就是用二个接线组别不同的变压器，组成了12脉动整流，以消除低次谐波的影响；但你少了一个变压器，变成6脉动整流了，产生的谐波变了，但你的无功补偿柜还是原来补偿11次和13次谐波的，在5次和7次谐波下，当然不能用了。 你用的无功功率补偿装置，应该是一个具有滤谐波功能的电容器+电抗器组组成，内部由多个这样的单通滤波器组合而成，某个单通滤波器（一个电容器+电抗器）只能完成特定谐波的滤除，对其它次波反而有放大作用，如内部有11次滤波器，对5次谐波就有放大作用，你说的大谐波电流可能是放大后的谐波电流。 生产这个装置的厂家，估计技术力量也不强，很可能对上面的单通滤波器（一个电容器+电抗器）设计或生产组装产生问题，参数计算错误或元件参数分散性太大，如本设计的是滤11次谐波的，却变成了滤12次谐波的了，使11次谐波电流被放大，这也许就是变压器烧毁
的真正原因。（正规的滤波器设计应取电网参数，估计厂家根本作不到） 你改正电容器或电抗器参数是很复杂，没有意义的，只有恢复12脉动整流才是正确道路。即重新安装和烧毁变压器同接线组别，和未烧变压器不同接线组别的变压器，有可能降低系统运行电压，可能会解决这些问题。 2：电容器补偿器的作用：把具有容性负荷的装置与感性功率负荷并联接在同一电路,当容姓负荷释放能量时,感性负荷吸收能量;而感性 负荷释放能量时,容性负荷却在吸收能量,能量在两种负荷之间互相交换,这样,感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿,这就是电容补偿器基本原理。 3：电容供储电的原理：电容（Capacitor）是第二种最常用的元件。电容的主要物理特征是储存电荷。由于电荷的储存意味着能的储存，因此也可说电容器是一个储能元件，确切的说是储存电能。两个平行的金属板即构成一个电容器。电容也有多种多样，它包括固定电容，可变电容，电解电容，瓷片电容，云母电容，涤纶电容，钽电容等，其中钽电容特别稳定。电容有固定电容和可变电容之分。固定电容在电路中常常用来做为耦合，滤波，积分，微分，与电阻一起构成RC 充放电电路，与电感一起构成LC振荡电路等。可变电容由于其容量在一定范围内可以任意改变，所以当它和电感一起构成LC回路时，回路的谐振频率就会随着可变电容器容量的变化而变化。一般接受机电路就是利用这样一个原理来改变接收机的接收频率的。
超级电容的结构和工作原理 1、超级电容器的结构超级电容器结构上的具体细节依赖于对超级电容器的应用和使用。由于制造商或特定的应用需求，这些材料可能略有不同。所有超级电容器的共性是，他们都包含一个正极，一个负极，及这两个电极之间的隔膜，电解液填补由这两个电极和隔膜分离出来的两个的孔隙。超级电容器的结构如图1所示、是由高比表面积的多孔电极材料、集流体、多孔性电池隔膜及电解液组成。电极材料与集流体之间要紧密相连，以减小接触电阻；隔膜应满足具有尽可能高的离子电导和尽可能低的电子电导的条件，一般为纤维结构的电子绝缘材料，如聚丙烯膜。电解液的类型根据电极材料的性质进行选择。图1 超级电容器的基本结构上图中各部分为：（1）：聚四氟乙烯载体；（2）（4）：活性物质压在泡沫镍集电极上；（3）：聚丙烯电池隔膜。超级电容器的部件从产品到产品可以有所不同。这是由超级电容器包装的几何结构决定的。对于棱形或正方形封装产品部件的摆放，内部结构是基于对内部部件的设置，即内部集电极是从每个电极的堆叠中挤出。这些集电极焊盘将被焊接到终端，从而扩展电容器外的电流路径。对于圆形或圆柱形封装的产品，电极切割成卷轴方式配置。最后将电极箔焊接到终端，使外部的电容电流路径扩展。图 1、2超级电容器电极
2、超级电容器的工作原理由于储能机理的不同，人们将超级电容器分为：(1)基于高比表面积电极材料与溶液问界面双电层原理的双电层电容器；(2)基于电化学欠电位沉积或氧化还原法拉第过程的赝电容器。赝电容与双电层电容的形成机理不同，但并不相互排斥。大比表面积准电容电极的充放电过程会形成双电层电容，双电层电容电极(如多孔炭)的充放电过程往往伴随有赝电容氧化还原过程发生，实际的电化学电容通常是两者共存的宏观体现，要确认的只是何者占主要的问题。实践过程中，人们为了达到提高电容器的性能，降低成本的目的，经常将赝电容电极材料和双电层电容电极材料混合使用，制成所谓的混合电化学电容器。混合电化学电容器可分为两类，一类是电容器的一个电极采用赝电容电极材料，另一个电极采用双电层电容电极材料，制成不对称电容器，这样可以拓宽电容器的使用电压范围，提高能量密度；另一类是赝电容电极材料和双电层电容电极材料混合组成复合电极，制备对称电容器。（1）双电层电容器一对浸在电解质溶液中的固体电极在外加电场的作用下，在电极表面与电解质接触的界面电荷会重新分布、排列。作为补偿，带正电的正电极吸引电解液中的负离子，负极吸引电解液中的正离子，从而在电极表面形成紧密的双电层，由此产尘的电容称为双电层电容。双电层是由相距为原子尺寸的微小距离的两个相反电荷层构成，这两个相对的电荷层就像平板电容器的两个平板一样。Helmholtz首次提出此模型。如图2所示。能量是以电荷的形式存储在电极材料
电容器通常简称其为电容，用字母C表示。 定义1：电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。英文名称：capacitor。电容是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。 定义2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。 原理 电容器是由两个电极及其间的介电材料构成的。介电材料是一种电介质，当被置于两块带有等量异性电荷的平行极板间的电场中时，由于极化而在介质表面产生极化电荷，遂使束缚在极板上的电荷相应增加，维持极板间的电位差不变。这就是电容器具有电容特征的原因。电容器中储存的电量Q等于电容量C与电极间的电位差U的乘积。电容量与极板面积和介电材料的介电常数ε成正比，与介电材料厚度（即极板间的距离）成反比。 用途 电力电容器按用途可分为8种： 1.并联电容器。原称移相电容器。主要用于补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量，降低线路损耗。 2.串联电容器。串联于工频高压输、配电线路中，用以补偿线路的分布感抗，提高系统的静、动态稳定性，改善线路的电压质量，加长送电距离和增大输送能力。 3.耦合电容器。主要用于高压电力线路的高频通信、测量、控制、保护以及在抽取电能的装置中作部件用。
4.断路器电容器。原称均压电容器。并联在超高压断路器断口上起均压作用，使各断口间的电压在分断过程中和断开时均匀，并可改善断路器的灭弧特性，提高分断能力。 5.电热电容器。用于频率为40～24000赫的电热设备系统中，以提高功率因数，改善回路的电压或频率等特性。 6.脉冲电容器。主要起贮能作用，用作冲击电压发生器、冲击电流发生器、断路器试验用振荡回路等基本贮能元件。 7.直流和滤波电容器。用于高压直流装置和高压整流滤波装置中。⑧标准电容器。用于工频高压测量介质损耗回路中，作为标准电容或用作测量高压的电容分压装置。
开关电源原理及各功能电路详解 一、 开关电源的电路组成[/b]：： 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。 开关电源的电路组成方框图如下： 二、 输入电路的原理及常见电路[/b]：： 1、AC 输入整流滤波电路原理： 深圳市百盛电子有限公司
深圳市百盛电子有限公司 ① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、 FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低， 使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声 及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。 当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪 涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负 温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③ 整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5 容量变小，输出的交流纹波将增大。 输入滤波电路原理： 2、 DC ① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂 波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。C3、 C4为安规电容，L2、L3为差模电感。 ② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间， 由于C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2导 通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导 通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、 功率变换电路[/b]：： 1、 MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半 导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态， 所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半

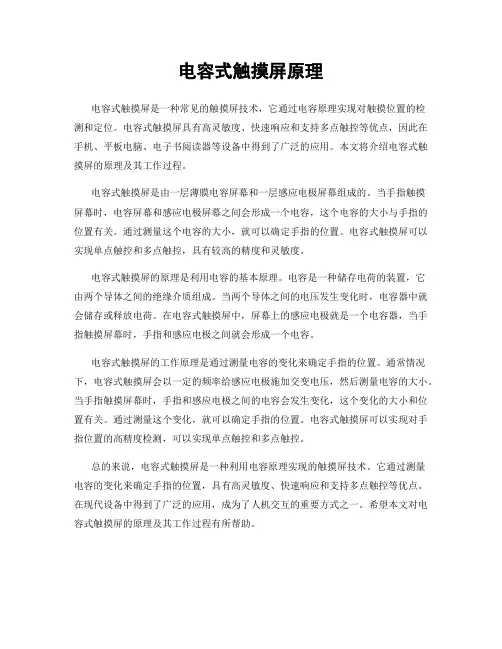

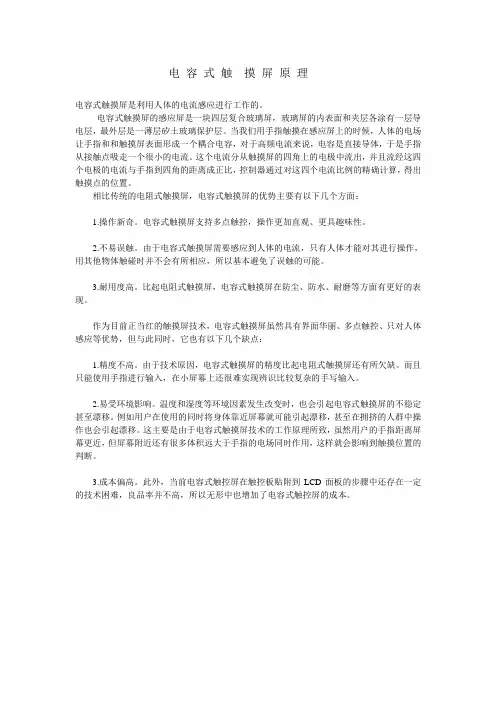

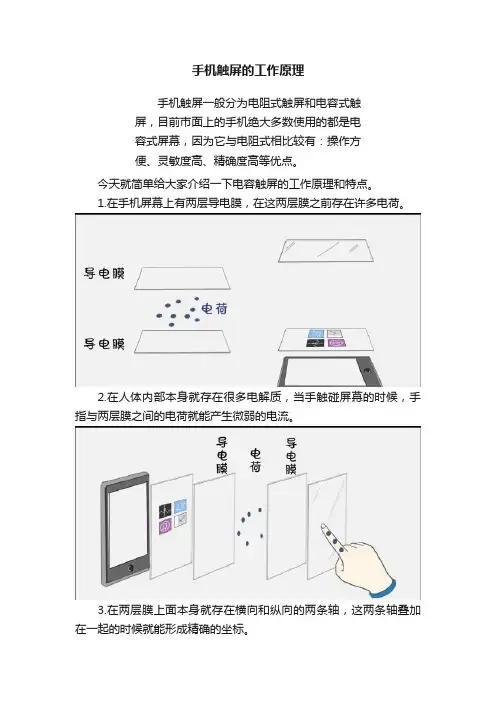

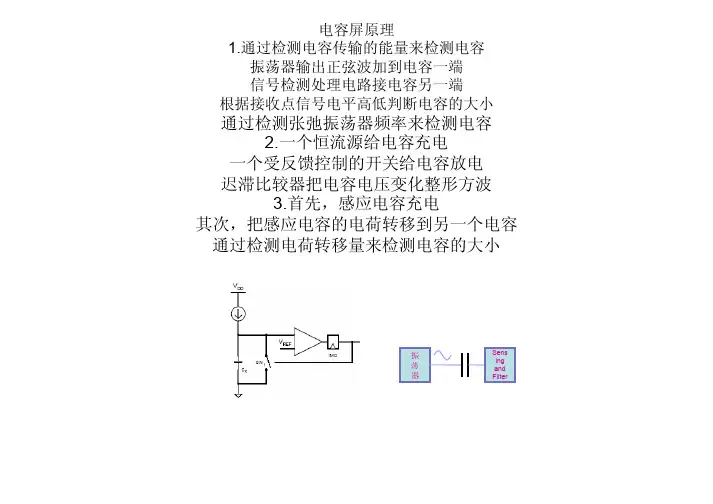

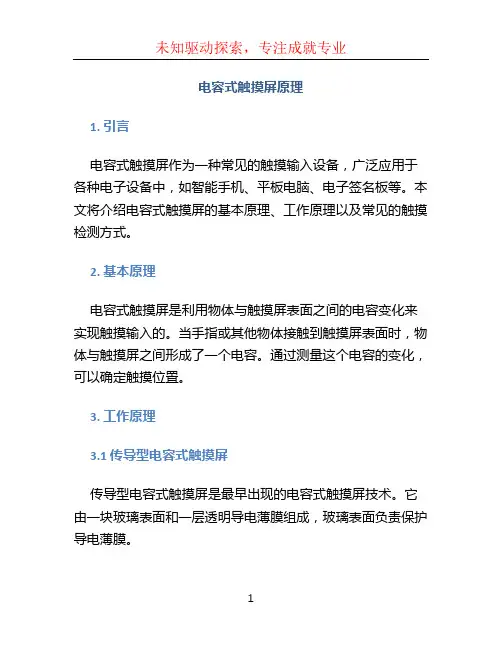

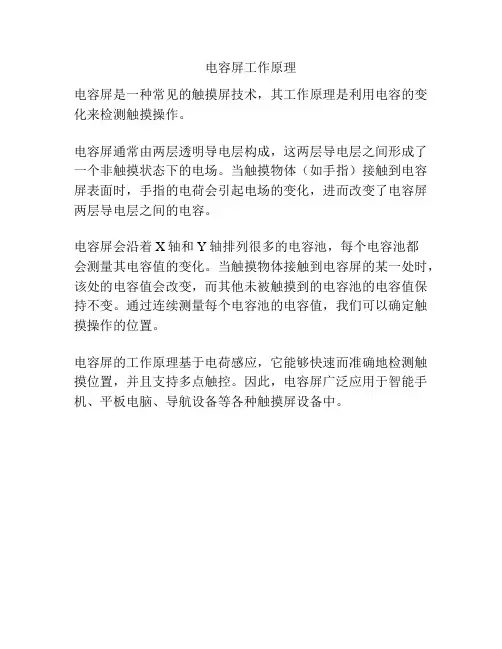

电容式触控技术原理简介 触控面板依构造和感测形式的不同可分为电阻式、电容式、音波式以及光学式等种类，一般在市售产品中较常见的为电阻式与电容式之触控面板。 电阻式触控面板主要由上下两组ITO Film和ITO Glass导电层迭合而成，中间由DOT所隔开，在两导电层之间通入5V的电压，使用时利用压力使上下电极导通，经由控制器测知面板电压变化而计算出接触点（X,Y）轴位置，达到定位的目的。电阻式又可分为四线式、五线式，其四线式电阻线路XY轴分别配置于ITO Film和ITO Glass，当ITO Film被严重刮伤时将会形成断路，使得触控面板无法动作，而五线式原理虽然可以将面板刮伤断路的情况控制在刮伤区域内（其他部分依然可以动作），但其不耐刮的缺点依然存在。 电阻式触控面板技术门坎较低，成本低廉，一般常应用于消费性电子产品如PDA、电子字典、手机、点餐系统、信用卡POS签名机等。 图一、电阻式触控面板结构 电容式触控技术于20多年前诞生，早期由美商3M公司独占整个国际市场，在基本专利到期后全球触控面板的生产业者才得以开发电容式触控面板，电容式触控面板的应用可由触控面板、控制器及软件驱动程序等三部份说明。 n触控面板 电容式触控面板基本上是为了改良电阻式不耐刮的特性而来的，在结构上最外层为一薄薄的二氧化硅硬化处理层，硬度达到7H，第二层为ITO，在玻璃表面建立一均匀电场，最下层的ITO 作用为遮蔽功能，以维持Touch Panel能在良好无干扰的环境下工作。
图二、电容式触控面板结构 图三为两种安装电极的方式，电流分别是从四边或者四个角输入。当使用者与触控面板没有接触时，各种电极是同电位的，触控面板没有上没有电流通过，反之与触控面板接触时，人体内的静电流入而产生微弱电流通过，传感器透过电流值的变化来定位目前接触的坐标，形成一个电容场，当手指移动改变电流时，四边（or四个角）的电流也会跟着变动，传感器就能利用这个变化来算出行走的路径，并送出精确的坐标讯号给计算机。从四条边上输入时，根据上下、左右电流比计算就可以得出，检测方法较为简单。从四个角输入时，检测方法要求出与四条边的距离比，位置计算也较为复杂。 图三、电容式触控面板电极安装方式 电容式触控产品具备防尘、防刮、强固耐用及具有高分辨率等优点，但因制程步骤较多，且驱动IC与电路较复杂，因此在成本及技术进展上不利应用于中小尺寸产品，多用于10.4吋以上高单价市场，如图书馆、车站等公共场所的信息导览系统、银行自动柜员机、博物馆导览型机器人等。 n控制器 由于不平衡的透明导电模厚度会造成工作位置精度的偏差，且触控面板做的愈大此情形愈加明显，因此为了得到正确位置精度，需藉由控制器作线性分析及补偿。控制器经由多点线性补偿功能（Multi-point Linearity Compensation Function），将补偿数据纪录于EEPROM中，以对通过不平衡的透明导电膜而引起的偏差进行补偿，通常此对策能将现性偏差控制在1％以下。
电容的作用和工作原理 在电子线路中，电容用来通过交流而阻隔直流，也用来存储和释放电荷以充当滤波器，平滑输出脉动信号。小容量的电容，通常在高频电路中使用，如收音机、发射机和振荡器中。大容量的电容往往是作滤波和存储电荷用。而且还有一个特点，一般1μF以上的电容均为电解电容，而1μF以下的电容多为瓷片电容，当然也有其他的，比如独石电容、涤纶电容、小容量的云母电容等。电解电容有个铝壳，里面充满了电解质，并引出两个电极，作为正（+）、负（-）极，与其它电容器不同，它们在电路中的极性不能接错，而其他电容则没有极性。 把电容器的两个电极分别接在电源的正、负极上，过一会儿即使把电源断开，两个引脚间仍然会有残留电压（学了以后的教程，可以用万用表观察），我们说电容器储存了电荷。电容器极板间建立起电压，积蓄起电能，这个过程称为电容器的充电。充好电的电容器两端有一定的电压。电容器储存的电荷向电路释放的过程，称为电容器的放电。 举一个现实生活中的例子，我们看到市售的整流电源在拔下插头后，上面的发光二极管还会继续亮一会儿，然后逐渐熄灭，就是因为里面的电容事先存储了电能，然后释放。当然这个电容原本是用作滤波的。至于电容滤波，不知你有没有用整流电源听随身听的经历，一般低质的电源由于厂家出于节约成本考虑使用了较小容量的滤波电容，造成耳机中有嗡嗡声。这时可以在电源
两端并接上一个较大容量的电解电容（1000μF，注意正极接正极），一般可以改善效果。发烧友制作HiFi音响，都要用至少1万微法以上的电容器来滤波，滤波电容越大，输出的电压波形越接近直流，而且大电容的储能作用，使得突发的大信号到来时，电路有足够的能量转换为强劲有力的音频输出。这时，大电容的作用有点像水库，使得原来汹涌的水流平滑地输出，并可以保证下游大量用水时的供应。 电子电路中，只有在电容器充电过程中，才有电流流过，充电过程结束后，电容器是不能通过直流电的，在电路中起着“隔直流”的作用。电路中，电容器常被用作耦合、旁路、滤波等，都是利用它“通交流，隔直流”的特性。那么交流电为什么能够通过电容器呢？我们先来看看交流电的特点。交流电不仅方向往复交变，它的大小也在按规律变化。电容器接在交流电源上，电容器连续地充电、放电，电路中就会流过与交流电变化规律一致的充电电流和放电电流。 电容器的选用涉及到很多问题。首先是耐压的问题。加在一个电容器的两端的电压超过了它的额定电压，电容器就会被击穿损坏。一般电解电容的耐压分档为 6.3V，10V，16V，25V，50V 等。
