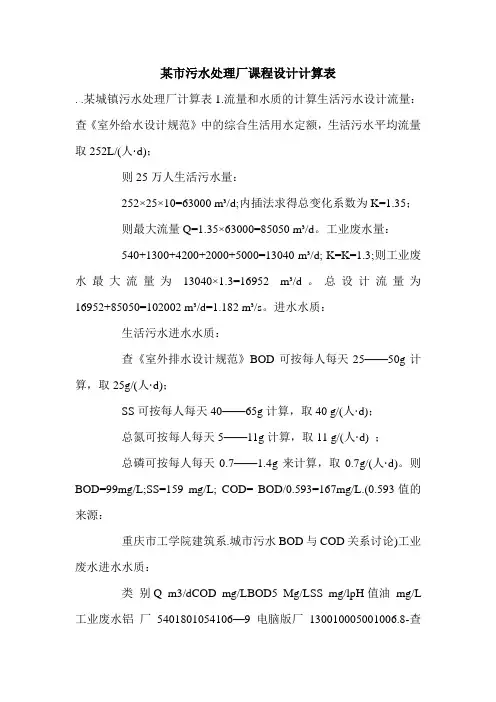

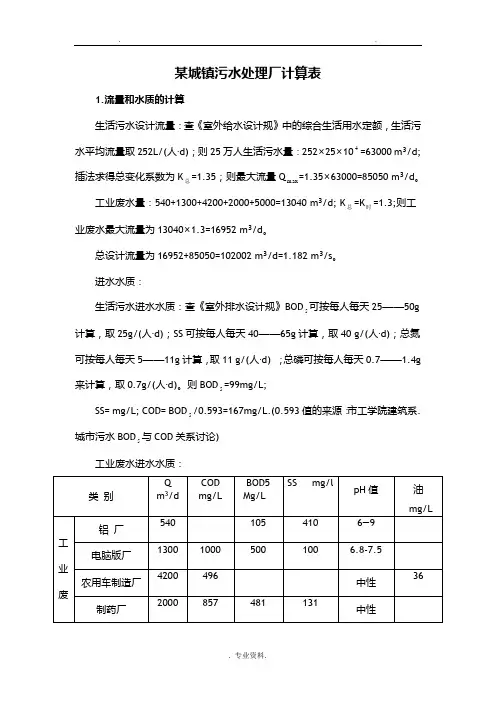

某城镇污水处理厂计算表
1.流量和水质的计算
生活污水设计流量：查《室外给水设计规范》中的综合生活用水定额，生活污水平均流量取252L/(人·d)；则25万人生活污水量：252×25×104=63000 m
3/d;内插法求得总变化系数为K
总=1.35；则最大流量Q
m ax
=1.35×63000=85050 m
3/d。
工业废水量：540+1300+4200+2000+5000=13040 m3/d; K
总=K
时
=1.3;则工业
废水最大流量为13040×1.3=16952 m3/d。
总设计流量为16952+85050=102002 m3/d=1.182 m3/s。
进水水质：
生活污水进水水质：查《室外排水设计规范》BOD
5
可按每人每天25——50g 计算，取25g/(人·d)；SS可按每人每天40——65g计算，取40 g/(人·d)；总氮可按每人每天5——11g计算，取11 g/(人·d) ；总磷可按每人每天0.7——1.4g
来计算，取0.7g/(人·d)。则BOD
5
=99mg/L;
SS=159 mg/L; COD= BOD
5
/0.593=167mg/L.(0.593值的来源：重庆市工学院
建筑系.城市污水BOD
5
与COD关系讨论)
工业废水进水水质：
注：（1）表中值为日平均值
(2)工业废水时变化系数为1.3
(3)污水平均水温：夏季25度，冬季10度
(4)工业废水水质不影响生化处理。
2.距污水处理厂下游25公里处有集中给水水源，在此段河道内无其他污水排放口。
河水中原有的BOD 5与溶解氧（夏季）分别为2与6.5mg/l 则BOD 5=
5000
2000420013005405000
320200048142001851300500540105++++?+?+?+?+?=310
mg/L ； COD=
5000
2000420013005405000
4782000857420049610001300540180++++?+?+?+?+?=582
mg/L ；
SS=
50002000420013005405000
20020001311001300540410++++?+?+?+?=124 mg/L ；
油=50002000420013005404200
36++++?=12 mg/L 。
综合污水水质：
BOD 5=1182
196
31099986?+?=134mg/L ；
COD=1182
196582167986?+?=236mg/L ；
SS=1182
196124159986?+?=153 mg/L ；
油=118219612?=2 mg/L
2.粗格栅：
采用回转式机械平面格栅。 设计参数： 格栅槽总宽度B ： B=S(n-1)+b ·n S ——栅条宽度，m b ——栅条净间隙，m n ——格栅间隙数。n 可由n=
v
h b Q ··sin max α
确定
Q m ax ——最大设计流量，m 3/s; b ——栅条间隙,m
h ——栅前水深，m
v ——污水流经格栅的速度，一般取0.6——1.0m/s;
α——格栅安装倾角，()?；
αsin ——经验修正系数。
Q m ax =1.182m 3；b=0.02 m;h 取1 m;v 取0.8m/s ；α取60? 则n=69
S 取0.01m;b 取0.02m;n 取69 B=2.06 m
过栅水头损失h 2：
h 2=0·
h k αζsin ·2·2
0g
v h =
h 2——过栅水头损失，m h 0——计算水头损失，m
ζ——阻力系数，
栅条断面选迎水面为半圆形的矩形，则β=1.83, ζ=3
4??
? ??b S β=0.73; g ——重力加速度，取9.81m/s 2
k ——系数，格栅受污物堵塞后，水头损失增大倍数，一般取k=3. h 2=0.062m 栅后槽的总高度H H=h+h 1+h 2 h ——栅前水深，m
h 1——格栅前渠道超高，一般取h 1=0.3 m h 2——格栅的水头损失；
H=1.362m 格栅的总长度L
α
tg H m L L L 1
210.1m 5.0+
+++= L 1——进水渠道渐宽部位的长度，m,L 1=1
1
2αtg B B -，其中，B 1为进水渠道宽度，m ，1α为进水渠道渐宽部位的展开角度；
L 2——格栅槽与出水渠道连接处的渐窄部位的长度，一般取L 2=0.5 L 1； H 1——格栅前槽高,m
B=2.06 m;B 1取1.5m;1α取15?； L 1=1.04m;则L 2=0.52m H 1=1.3 m L=3.81 m 每日栅渣量W ：
1000
86400
·1max ??=
z K W Q W
W 1——单位体积污水栅渣量，m 3/(1033m 污水)，一般取0.1——0.01， K z ——污水流量总变化系数 W 1=0.02；K z =1.3 W=1.57m 3 3.细格栅：
采用回转式机械平面格栅。 设计参数： 格栅槽总宽度B ： B=S(n-1)+b ·n S ——栅条宽度，m b ——栅条净间隙，m
n ——格栅间隙数。n 可由n=v
h b Q ··sin max α
确定
Q m ax ——最大设计流量，m 3
/s;
b ——栅条间隙,m h ——栅前水深，m
v ——污水流经格栅的速度，一般取0.6——1.0m/s;
α——格栅安装倾角，()?；
αsin ——经验修正系数。
Q m ax =1.182m 3；b=0.01 m;h 取1 m;v 取0.8m/s ；α取60? 则n=135
S 取0.01m;b 取0.01m;n 取135 B=2.69 m
考虑到格栅处槽宽较大，可设二台格栅平行运作。 过栅水头损失h 2：
h 2=0·
h k αζsin ·2·2
0g
v h =
h 2——过栅水头损失，m h 0——计算水头损失，m
ζ——阻力系数，
栅条断面选迎水面为半圆形的矩形，则β=1.83, ζ=3
4??
? ??b S β=1.83; g ——重力加速度，取9.81m/s 2
k ——系数，格栅受污物堵塞后，水头损失增大倍数，一般取k=3. h 2=0.155m 栅后槽的总高度H
H=h+h 1+h 2 h ——栅前水深，m
h 1——格栅前渠道超高，一般取h 1=0.3 m h 2——格栅的水头损失； H=1.455m 格栅的总长度L
α
tg H m L L L 1
210.1m 5.0+
+++= L 1——进水渠道渐宽部位的长度，m,L 1=1
1
2αtg B B -，其中，B 1为进水渠道宽度，m ，1α为进水渠道渐宽部位的展开角度；
L 2——格栅槽与出水渠道连接处的渐窄部位的长度，一般取L 2=0.5 L 1； H 1——格栅前槽高,m
B=2.69 m;B 1取2m;1α取15?； L 1=1.29m;则L 2=0.65m H 1=1.3 m L=4.19 m 每日栅渣量W ：
1000
86400
·1max ??=
z K W Q W
W 1——单位体积污水栅渣量，m 3/(1033m 污水)，一般取0.1——0.01； K z ——污水流量总变化系数 W 1=0.08；K z =1.3；m ax Q =1.1823m /s W=6.28m 3
4.沉砂池： 采用平流式沉砂池
进水流量Q=1182L/s=1.182m 3/s 停留时间t:取40s （一般取30—60s ） 设污水流速v=0.2m/s
则沉砂池长度L=v ·t=0.2×40=8 m ； 设进水处渐宽长度为1.5m ；
水流断面面积：A=Q/v=1.182/0.2=5.91 m 2
池总宽度：b=m h A
91.52
长宽比不合适，设2组沉砂池；则池宽为2.96m 则沉砂池容积V=Q ·t=1.182÷2×40=23.64 m 3 有效水深h 2取1m （有效水深不应大于1.2m ） 沉砂池面积：S=V/H=23.64/1=23.64 m 2
设2廊道沉砂池，廊道宽b=S/(2·L)=23.64/（2×8）=1.48 m 贮砂斗所需容积V 1=
z
·1000··86400K X
T Q
X ——沉砂池容积，m 3 T ——排沙时间间隔，d Kz----污水流量总变化系数
T 取0.5；X=0.03L/ m 3（污水）；Kz 取1.3;Q=1.182/4=0.269 m 3/s V 1=1.18 m 3
贮砂斗各部分尺寸计算：
设贮砂池底宽b 1=0.5 m;h ‘
3m 1=斗壁与水平面的倾角为60o ；则贮砂斗上口
宽b 2= b 1+o
tg h 602'
3
=0.5+??6012tg =1.65m
贮砂斗的容积V 1： V 1=
）（）（65.196.25.096.265.196.296.25.013
1
·312121'3???+?+??=++S S S S h =3.02m 3
贮砂室的高度h 3:
采用重力排沙，池底设6%的坡度坡向砂斗，则
h 3=h '3
+0.06·l 2= h '3
+0.062
b 2'
2b L --=1.13m （设b ‘
=0.5m ）；
l 2=2.1m; 池总高度H:
H= h 1+ h 2+ h 3=1.13+1+0.3=2.43m h 1——超高; h 1取0.3m. 核算最小流速min
v
:
min
v
=
min
1
min ·
n A Q =0.2m/s
5. AAO 生化反应池的计算： 数量：2组
首先判断是否可采用AAO 法： COD/TN=236/17=13.9>8
TP/BOD 5=2.5/134=0.019<0.6,符合条件。 设计参数：
1.水力停留时间t=8h
2.污泥回流浓度为X r =10000mg/L 4.污泥回流比R 为50% 5. 曝气池内活性污泥的浓度 Xr=R/(1+R)×Xr×0.75 则代入数值得:
Xr= 0.5/(1+0.5)×10000×0.75=2500 mg/l 6.曝气池混合液浓度
L g X R R
X r /3.31
=?+=
7.求内回流比R N TN 去除率
=-=
0TN TN TN e
TN η46%
%851=-=
TN
TN
N R ηη
由于进水中总氮太少，内回流太小，实践表明，内回流比200最合适，取200。
8.有效容积V ：
334042m Qt V ==
9.池有效深度H 1： H 1取4.5 m 10.各段停留时间：
厌氧池：缺氧池：好氧池=1：1：4 则厌氧池停留时间为t 1=1.33 h 则缺氧池停留时间为h t 33.12= 则好氧池停留时间为h t 34.53= 11. 好氧池的计算与各部位尺寸的确定 好氧池总容积 V 3 V 3=Q ·t 3
Q=4255m 3；h t 34.53=; V 3=22723m 3
有2组好氧池，每组容积为22723/2=11362 m 3
池深取4.5m ，则每组好氧池的面积为F=11362/4.5=2525㎡ 设五廊道好氧池，廊道宽取8m; 池长：F/B=2525/40=63.13 m
取超高0.8m ，则池总高度为4.5+0.8=5.3m 12.厌氧池和缺氧池尺寸
各池停留时间：厌氧池：缺氧池：好氧池=1：1：4；则厌氧池、缺氧池的体积为2840.50m 3，长度为40m ;宽度15.78m 。
6.二沉池的计算：
采用中心进水辐流式沉淀池,数量：4个 设计参数：
1.沉淀池表面面积A ：
A=q
Q Q ——污水设计流量,m h /3；
q ——表面水力负荷，m )·
/(23h m ; Q=1064 m h /3;q 取0.8; A=1330 m 2 则池径D=
A
4=41.16m
2.有效水深H ： H=qt
t ——水力停留时间，h ； t 取4h; H=3.2m
3.污泥区容积V s
V s =RQt s
R ——最大污泥回流比；
t s ——污泥在沉淀池中的浓缩时间，h ； t s 取2h ；R=0.5； V s =1064 m 3
4.沉淀池的总高度H ：
54321h h h h h H ++++=
1h ——沉淀池超高，m ，一般取0.3m ；
2h ——有效水深（从池中心向池边缘2/3处水深），m ； 3h ——缓冲层高度,m ；
4h ——沉淀池底坡落差，m ； 5h ——污泥斗高度，m 。
1h =0.3m; 2h =3.2m ；3h =0.5m(参考文献：二沉池的高度设计);
池底坡降设为0.06；4h =
=2
06
.0·D 0.06?41.16÷2=1.23m; 5h ≈A
V S
1
=0.8m 。 H=6.03m 。
由于未设污泥斗，池高H=1h +2h +3h +4h =5.23m 。
7.气浮污泥浓缩池的计算：
每天排出剩余挥发性干污泥量V X ?：
）（e obs V S S Q Y X -=?0 obs Y ——净产率系数；
Q ——日平均污水流量，m 3/d ；
0S ——进水有机物污染物浓度，mg/L; e S ——出水有机物污染物浓度，mg/L;
Q=76040 m 3/d ；0S =134 mg/L; e S =18mg/L; obs Y 取0.5；（参考文献：许 劲,孙俊贻.不设初沉池时除磷脱氮系统产率系数的选择.）
V X ?=4410.32kg/d ；
控制曝气池中混合液挥发性悬浮固体（MLVSS ）与混合液悬浮固体（MLSS ）之比为0.8；则考虑到无机污染物进入剩余污泥的量，总排出的干泥量为：
8
.032
.4410㎏/d=5512.9㎏/d ； 假设从二沉池排出的污泥含水率为99.3%，泥温20C ?，压力罐的表压p 为3?105Pa 。则污泥流量Q 为5512.9/（1-99.3%）/1000=787.56m 3/d=32.81m 3/h(24h 运行)
1.气浮浓缩池的面积A ：
污泥负荷取75㎏/(㎡·d)； A=
75
32
.4410=58.80㎡； 设长方形浓缩池，长设10m;宽为5.88m 。 2.回流比R ：
据经验，气固比取0.02； 采用装设填料的压力罐，f=0.9；
20 C ?时，空气饱和溶解度S a =0.0187×1.164g/L=0.0218g/L=21.8mg/L 流入的污泥浓度为7000g/m 3，
代入0
)1/(c p fp RS Q Q a s g
-=Θ求出R=380% 3.回流水量Q R ：Q R =380%×32.81=124.68m 3/h 4. 溶气罐体积V N :
溶气罐体积（不包括填料）按溶气水停留3min 计算，则： V N =124.68×
60
3
=6.23m 3 8.接触消毒池的计算： 消毒接触池容积V ： V=Qt
式中 V —接触池单池容积m 3； Q —单池污水设计流量，m 3/s ； t —消毒接触时间h,一般采用30min ； 设计中取Q=1.182m 3/s,t=30min, V=Q?t=1.182×30×60=2127.6 m 3 消毒接触池表面积F: F=V/h 2
式中 F —消毒接触池单池表面积，m 2； h 2—消毒接触池有效水深，m ； 设计中取h 2=2.5m
F= 851.04㎡
(1) 消毒接触池池长
L’=F/B
式中 L’—消毒接触池廊道总长，m；B—消毒接触池廊道单宽，m；
设计中取B=5m,
L’= F/B=170.21 m
消毒接触池采用五廊道，消毒接触池长：L= L’/5=34.04m
(2) 池高
H=h
1 + h
2
式中 h
1
—超高，m；一般采用0.3m
h
2
—有效水深，m；
取超高0.3m；取有效水深2.5m
H= h1 + h
2
=0.3+2.5=2.8m
9.高程计算：
计算厂区内污水在处理流程中的水头损失，选最长的流程计算，结果见下表：先计算出主要构筑物高程，再推算出需要提升高度，推算其他各构筑物高程。
污水厂水头损失计算表
各污水处理构筑物的设计水面标高及池底标高
注：河道常水位为211.70米，进入污水厂污水管端点的地面标高为217.00米，则设进入污水处理厂处为基准面。则河道常水位为-5.30m。则出水控制泵房水面标高可设为0.00m。
