阀门型号通常表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
1、阀门类型代号
当阀门还具有其它功能作用或带有其他特异结构时，在阀门类型代号前加注一个汉语拼音字母，按下表的规定。
2、传动方式
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。
3、连接形式
4、结构形式
阀门的结构形式用阿拉伯数字表示，按下表规定。
闸阀结构形式代号：
截止阀、节流阀和柱塞阀结构形式代号
球阀结构形式代号
蝶阀结构形式代号
隔膜阀结构形式代号
旋塞阀结构形式代号
止回阀结构形式代号
安全阀结构形式代号
减压阀结构形式代号
蒸汽疏水阀结构形式代号
排污阀结构形式代号
五、密封副材料
六、公称压力数值用阿拉伯数字直接表示，它是MPa的10倍。
七、阀体材料
PL50-1.6RF （其中PL是指板式平焊钢制管法兰50是指公称通径DN50 1.6是指公称压力PN1.6 RF是指法兰密封面型式是突面）
阀门型号表示含义 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。 拼音字母，按下表的规定。 二单元：传动方式 示； 对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示； 防爆电动装置的阀门用9B表示。
三单元：连接型式 四单元：结构型式 阀门结构形式用阿拉伯数字表示，按下表规定。闸阀结构形式代号 截止阀、节流阀和柱塞阀结构形式代号 球阀结构形式代号
隔膜阀结构形式代号 旋塞阀结构形式代号 止回阀结构形式代号 安全阀结构形式代号
蒸汽疏水阀结构形式代号 排污阀结构形式代号 五单元：密封副材料 六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍
灰铸铁底压阀和钢制中压省略此项 举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢 阀门的命名 阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。但下面内容在命名中均予省略： (1) 连接形式中：“法兰”。 (2) 结构形式中： a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”； b：截止阀和节流阀的“直通式”； c：球阀的“浮动”和“直通式”； d：蝶阀的“垂直板式”； e：隔膜阀的“屋脊式”； f：旋塞阀的“填料”和“直通式”； g：止回阀的“直通式”和“单瓣式”； h：安全阀的“不封闭”。1. 若不给自己设限，则人生中就没有限制你发挥的藩篱。2. 若不是心宽似海，哪有人生风平浪静。在纷杂的尘世里，为自己留下一片纯静的心灵空间，不管是潮起潮落，也不管是阴晴圆缺，你都可以免去浮躁，义无反顾，勇往直前，轻松自如地走好人生路上的每一步3. 花一些时间，总会看清一些事。用一些事情，总会看清一些人。有时候觉得自己像个神经病。既纠结了自己，又打扰了别人。努力过后，才知道许多事情，坚持坚持，就过来了。4. 岁月是无情的，假如你丢给它的是一片空白，它还给你的也是一片空白。岁月是有情的，假如你奉献给她的是一些色彩，它奉献给你的也是一些色彩。你必须努力，当有一天蓦然回首时，你的回忆里才会多一些色彩斑斓，少一些苍白无力。只有你自己才能把岁月描画成一幅难以忘怀的人生画卷。
阀门型号 阀门型号编制方法、阀门编号说明 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。 一单元二单元三单元四单元五单元－六单元七单元 阀门类型传动方式连接型式结构形式密封副材料－公称压力阀体材料 □□□□□-□□ 一单元：阀门类型代号类型 安全阀A蝶阀D隔膜阀G止回阀、底阀H截止阀J节流阀L排污阀P 球阀Q疏水阀S柱塞阀U旋塞阀X减压阀Y闸阀Z 二单元：传动方式传动 电磁动0电磁-液动1电-液动2蜗轮3正齿轮4伞齿轮5气动6液动7气-液动8电动9手柄手轮(无) 三单元：连接型式连接方式 内螺纹1外螺纹2两不同连接3法兰4焊接5对夹6卡箍7卡套8 四单元：结构型式 每种阀门的结构型式都不同，请点击下面相应的阀门结构型式编制方法 闸阀结构形式代号 明杆楔式弹性闸板0 刚性单闸板 1 双闸板 2 平行式单闸板 3 双闸板 4 暗杆楔式单闸板 5 双闸板 6 平行式单闸板 7 双闸板 8
安全阀结构形式代号 弹簧封闭带散热片全启式 0 微启式 1 全启式 2 带扳手全启式 4 不封闭双弹簧微启式 3 微启式 7 全启式 8 带控制机构全启式 6 脉冲式 9 杠杆式 5 减压阀结构形式代号 直接作用波纹管式 1 直接作用薄膜式 2 先导活塞式 3 先导波纹管式 4 先导薄膜式 5 五单元：密封副材料材料 锡基轴承合金B(巴氏合金)搪C渗氮钢D18-8系不锈钢E氟塑料F玻璃G Cr13不锈钢H衬胶J蒙乃尔合金M尼龙塑料N渗硼钢P衬铅Q Mo2Ti不锈钢R塑料S铜合金T橡胶X硬质合金Y阀体直接加工W 当密封副的密封面材料不同时，以硬度低的材料代号表示。 六单元：公称压力 数值用阿拉伯数字直接表示，它是MPa的10倍 七单元：阀体材料阀体材料 钛及钛合金A碳钢C Cr13系不锈钢H铬钼钢I可锻铸铁K铝合金L18-8系不锈钢P球墨铸铁Q Mo2Ti系不锈钢R塑料S铜及铜合金T铬钼钒钢V灰铸铁Z 灰铸铁底压阀和钢制中压省略此项
阀门的型号命名及选型方法 阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。阀门型号的标准化对阀门的设计、选用、销售提供了方便。 当今阀门的类型和材料越来越多，阀门的型号编制也愈来愈复杂。我国虽有阀门型号编制的统一标准，但愈来愈不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一编号方法；凡不能采用统一编号的方法，各制造厂均按自己的需要制订编号方法。 一、阀门的型号编制方法： JB308-75《阀门型号编制方法》适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。它包括阀门的型号编制和阀门的命名。 1：阀门的型号编制 阀门型号由7个单元组成，其含义（即1单元表示类型代号；2单元表示传动方式代号；以此类推）又如以Q941F-16P为例 Q代表1单元（即阀门类型为球阀）；9代表2单元（即传动方式其中的电动方式）；4代表3单元（即连接方式其中的法兰连接）；1代表4单元阀门的结构形式；F代表5单元（即密封材料其中的聚四氟乙烯密封圈）；16代表6单元（即公称压力其中的一种，此示范为1.6MPa）；P代表7单元（此示范为不锈钢1cr18Ni9Ti 的材料）；型号编制如表1所示。 表1：
2：类型代号（即表1的1单元）：类型代号用汉语拼音字母表示。如表2所示： 表2： 注：低温（低于-40度）、保温（带加热套）和带波纹管的法门，抗硫的阀门，早类型代号前分别加汉语拼音字母D、B、W和K。 3：传动方式代号（即表1的2单元）：传动方式代号用阿拉伯数字表示。如表3所示： 表3：
阀门型号编制方法、阀门编号说明、阀门命名 阀门型号编制方法、阀门编号说明 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
二单元：传动方式 安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示； 对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。 三单元：连接型式 四单元：结构型式 阀门结构形式用阿拉伯数字表示，按下表规定。 闸阀结构形式代号
截止阀、节流阀和柱塞阀结构形式代号 球阀结构形式代号 蝶阀结构形式代号 隔膜阀结构形式代号
旋塞阀结构形式代号 止回阀结构形式代号 安全阀结构形式代号 减压阀结构形式代号 蒸汽疏水阀结构形式代号
排污阀结构形式代号 五单元：密封副材料 六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍
灰铸铁底压阀和钢制中压省略此项 举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢 阀门的命名 阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。但下面内容在命名中均予省略： (1) 连接形式中：“法兰”。 (2) 结构形式中： a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”； b：截止阀和节流阀的“直通式”； c：球阀的“浮动”和“直通式”； d：蝶阀的“垂直板式”； e：隔膜阀的“屋脊式”； f：旋塞阀的“填料”和“直通式”； g：止回阀的“直通式”和“单瓣式”； h：安全阀的“不封闭”。 (3) 阀座密封面材料中的材料名称。
阀门的标识和型号的含义 [来源：原创] [作者：无锡科莱恩流体控制设备有限公司] [日期：16-02-18] 阀门的初学者总是误认为水龙头是阀门。实则非也，水龙头严格意义上属于卫浴系列的。阀门则分为闸阀，截止阀，蝶阀，高压阀，低压阀，衬氟阀，安全阀，泄压阀，防腐阀，过滤器，止回阀，减压阀，过流阀，陶瓷阀，中压阀，高温阀，低温阀等等。 一、分类 ▍按动力分 1自动阀门 依靠介质自身的力量进行动作的阀门。如止回阀、减压阀、疏水阀、安全阀等。 2驱动阀门 依靠人力、电力、液力、气力等外力进行操纵的阀门。如截止阀、节流阀、闸阀、碟阀、球阀、旋塞阀等。 ▍按结构特性分 1截门形:关闭件沿着阀座中心线移动。 2闸门形:关闭件沿着垂直于阀座的中心线移动。 3旋塞形:关闭件是柱塞或球，围绕本身的中心线旋转。 4旋启形:关闭件围绕阀座外的一个轴旋转。 5碟形:关闭件是圆盘，围绕阀座内的轴旋转。 6滑阀形：关闭件在垂直于通道的方向上滑动。 ▍按用途分 1开断用:用来切断或接通管路介质。如截至阀、闸阀、球阀、旋塞阀等。 2调节用:用来调节介质的压力或流量。如减压阀、调节阀。 3分配用:用来改变介质的流向，起分配作用。如三通旋塞、三通截止阀等。 4止回用:用来防止介质倒流。如止回阀。 5安全用:在介质压力超过规定数值时，排放多余介质，以保证设备安全。如安全阀、事故阀。 6阻气排水用:留存气体，排除凝结水。如疏水阀。 ▍按操纵方法分
1手动阀门:借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等，由人力来操纵的阀门。 2电动阀门:借助电力来操纵的阀门。 3气动阀门:借助压缩空气来操纵的阀门。 4液动阀门:借助水、油等液体，传递外力来操纵的阀门。 ▍按压力分 1真空阀:绝对压力小于1公斤/厘米2的阀门。 2低压阀:公称压力小于16公斤/厘米2的阀门。 3中压阀:公称压力25－64公斤/厘米2的阀门。 4高压阀:公称压力100－800公斤/厘米2的阀门。 5超高压:公称压力达到或大于1000公斤/厘米2的阀门。 ▍按介质温度分 1普通阀门:适用于介质工作温度－40至450℃的阀门。 2高温阀门:适用于介质工作温度450至600℃的阀门。 3耐热阀门:适用于介质工作温度600℃以上的阀门。 4低温阀门:适用于介质工作温度－40至－70℃的阀门。 5深冷阀门:适用于介质工作温度－70至－196℃的阀门。 6超低温阀门:适用于介质工作温度－196℃以下的阀门。 ▍按公称通径分 1小口径阀门:公称通径小于40毫米的阀门。 2中口径阀门:公称通径50至300毫米的阀门。 3大口径阀门:公称通径350至1200毫米的阀门。 4特大口径阀门:公称通径大于1400毫米的阀门。 以上分类不是绝对的，还可以从其他角度进行分类，但掌握了这些基本分类，对我们了解品类繁多的阀门有很大好处。 二、型号 从上面分类中可以看出，阀门的品种是繁多的；如此繁多的品类，必须有一个统一的型号编制方法，才能让使用者一看铭牌便知道某一种阀门的结构、材料和特性。 按照《阀门型号编制方法》规定，阀门型号分七个单元：
阀门型号大全 阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。 阀门型号的标准化对阀门的设计、选用、经销，提供了方便。 当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。 我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。 目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。 一单元二单元三单元四单元五单元－六单元七单元阀门类型传动方式连接型式结构形式密封副材料－公称压力阀体材料□ □ □ □ □-□ □一单元： 阀门类型代号类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀A D G H J L P Q S U X Y减压阀闸阀Z二单元： 传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮0 1 2 3 4 5 6 7 8 9无代号三单元： 连接型式连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号1 2 3 4 6 7 8 9四单元： 结构型式每种阀门的结构型式都不同，请点击下面相应的阀门结构型式编制方法闸阀结构形式明杆楔式弹性闸板0 |刚性单闸板1 |双闸板2 |平行式单闸板3 |双闸板4|暗杆楔式单闸板5 |双闸板6 |平行式单闸板7|双闸板8 |安全阀结构形式代号弹簧封闭带散热片全启式0 |微启式1 |全启式2 |不封闭双簧微启式3|带扳手全启式4 ||杠杆式5 |微启式7|全启式8|带控制机构全启式6|脉冲式9减压阀结构形式代号直接作用波纹管式1 |直接作用薄膜式2 |先导活塞式3|先导波纹管式4 |先导薄膜式5 |五单元：
. 阀门型号型号由七个单元组成： (1)第一单元用汉语拼音字母表示阀件类别，如：闸阀代号为Z；截止阀代号为 J；减压阀代号为Y；安全阀代号为A；节流阀代号为L；球阀代号为Q；蝶阀代号为D；隔膜阀代号为G；旋塞阀代号为X；止回阀代号为H；疏水阀代号为S等。 (2)第二单元用一位阿拉伯数字表示驱动方式，但有时要注意阿拉伯数字的脚标。 对手轮、手柄和扳手驱动的闸阀及安全阀、减压阀、疏水阀、则省略本单元。 对于气动或液动的阀门，常闭式用6B、7B表示，常开式用6K、7K表示，气动兼手动的用6S表示，电动防爆的用9B表示。驱动方式代号：电磁动代号为0；电磁-液动代号为1；电-液动代号为2；蜗轮代号为3；正齿轮代号为4；圆锥齿轮代号为5；气动代号为6；液动代号为7；气-液动代号为8； 电动代号为9等。 (3)第三单元用一位阿拉伯数字表示阀件的连接形式，如内螺纹连接代号为1， 外螺纹连接代号为2，法兰连接代号为4；焊接连接代号为6（焊接连接包括对焊和承插焊），对夹连接代号为7，卡箍连接代号为8，卡套连接代号为9等。 (4)第四单元用一位阿拉伯数字表示阀件的结构形式。 (5)第五单元用汉语拼音字母表示密封面或衬里材料。如铜合金的代号为T，橡 胶的代号为X，尼龙塑料的代号为N，不锈钢的代号为H，硬质合金的代号为Y，衬胶的代号为J，衬搪瓷的代号为C，衬铅的代号为Q等。由阀体上直接加工出来的密封面材料用W表示，当阀座和阀瓣的密封材料不同时，用低硬质材料代号表示（隔膜阀除外）。 (6)第六单元用阿拉伯数字表示阀件的公称压力，并以横线“-”与第五单元隔开。、 (7)第七单元用汉语拼间字母表示阀体材料。对于低温阀、带加热套的保温阀、 带波纹管的阀件和杠杆安全阀，在代号前分别加汉语拼音字母D、B、W和G。 .

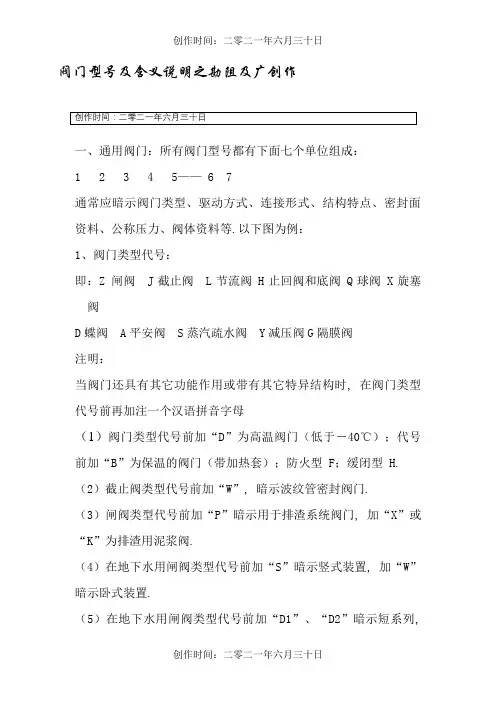

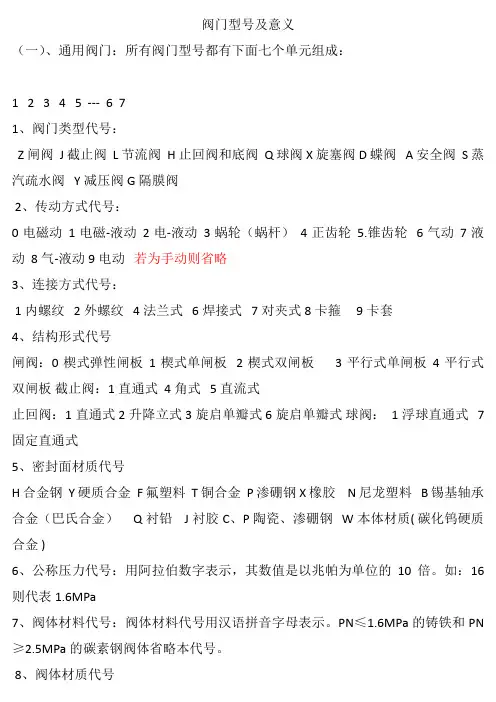

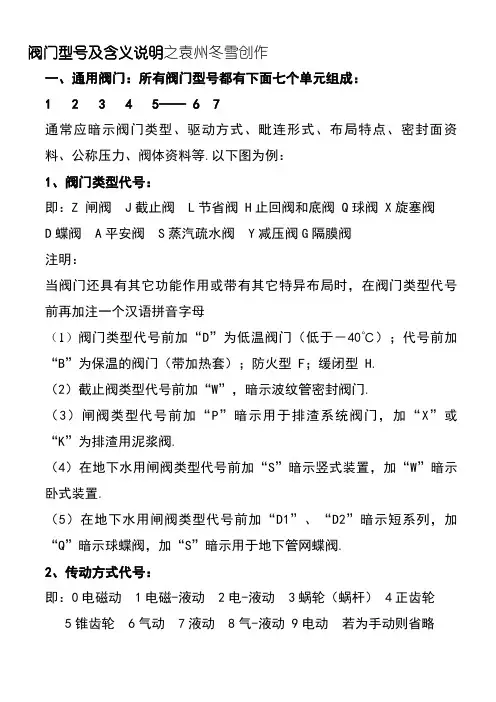

阀门型号及含义说明 一、通用阀门：所有阀门型号都有下面七个单元组成： 1 2 3 4 5 ——6 7 通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。以下图为例： 1、阀门类型代号： 即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀 注明：
当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母 （1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。 （2）截止阀类型代号前加“W”，表示波纹管密封阀门。 （3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。 （4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。 （5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。 2、传动方式代号： 即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略 注明： 对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、
7B表示，气动带手动用6S表示。防爆电动装置的阀门用9B表示，户外耐热式用9R表示。 3、连接方式代号： 即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号 阀门结构形式用1位阿拉伯数字表示，如下： （一）闸阀结构形式代号： 即：0楔式弹性闸板1楔式单闸板2楔式双闸板 3平行式单闸板4平行式双闸板 （二）截止阀、截流阀结构形式代号：
闸阀也叫闸板阀, 是一种广泛使用的阀门。它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。它在管路中主要起切断作用。 它的优点是: 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。 闸阀按阀杆螺纹分两类, 一是明杆式, 二是暗杆式。按闸板构造分, 也分两类, 一是平行, 二是模式。
截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。 它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。 截止阀只许介质单向流动, 安装时有方向性。它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。 截止阀分为三类: 直通式、直角式及直流式斜截止阀。 3. 蝶阀
蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。 蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。 蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。蝶阀, 可以做成很大口径。能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。目前, 蝶阀在热水管路得到广泛的使用。 4. 球阀 球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。
DC 77-02-01-PF Rev.3 I III IV V VI VII Class Ball Seats Stem packing Body seal 1 Body seal 2 Stem o-ring u - Standard B – Sampling valve 0 - F4/F5Special T - PTFE T - PTFE T - PTFE T – PTFE V - Viton ? (FKM)CF8M 1,4408CF81,4027 CA15AISI410LF2+ENP LF2+ENP 1,4027A105 LF2+ENP AISI410 WCC CA151,4408 1,4462A105 CF8M WCC F51LCC LF2 1,0619QT F51 CF8M 1,44081,44621,45391,4539904L 904L LCC CF8M LF2F511,44081,4462 NOTE 1 : * Carbon steel valves class 1500 and above will be assembled with bodies in A105 and ball in F51material. NOTE 2 : When both seats of a valve are not assembled with the same material, marking will be as follows: Fig. X/TGGNN where X – Body 2 (adapter) seat material; T-– Body seat material NOTE 3 : Heating jacket connection flanges will be marked as follows: DN, PN, heat number and material. NOTE 4 : In case various special prefixes have to be used in the same valve configuration, this order will be follow: special prefix column from top to bottom.Example : Reduced bore valve with security stem extension and heating jacket: Fig. FHRB NOTE 5 : Valves size DN32 or NPS 1 ?” and above will be С? marked according to 97/23/EC.// According to 94/9/EC Directive ATEX marking will be stamped in all sizes. NOTE 6: For 3 pieces design Full Trunnion mounting will correspond to Fig. GS or GKS 1,0619 3-1,0619LF2+ENP 4- 5- K - KALREZ ? (FFKM) Y – TF1750?VALVE FINAL MARKING V - VITON ? (FKM) N - NITRILE E - EPDM S - PTFE+ 25% CG G - GRAPHITE U – UHMWPE ? 0-Special 2 - F1 3 -CL-300 S - PTFE+ 25% CG X - PTFE + 50% SS. P - PEEK K - KEL′F ? (PCTFE) SERIES SPECIAL PREFIX II Body 2-Cast iron R - PTFE + 25% FG R - PTFE + 25% FG E - Standard stem extension F - Security stem extension Z – 2008 system C - Cavity filler 1 - CL-150 1-Cast iron S - PTFE+ 25% CG G - GRAPHITE U – UHMWPE ? Y – TF1750? N - NITRILE R - PTFE + 25% FG G - GRAPHITE V - VITON ? (FKM) E - EPDM K - KALREZ ? (FFKM) L-CHLOROPRENE I - SILICONE U - UHMWPE ? 7 - 4 ways D - DELRIN ? I - Inclined stem G - Guided ball N – DEVLON ? V L-CHLOROPRENE I - SILICONE Y – TF1750 ? C – S. steel + Cr Carbide K - KALREZ? (FFKM)6-CF8M 1,4408 90 – CL-900 K – 3 pieces U - Unidirectional 15 – CL-1500 * 25 – CL-2500 * O - Degreased S - Spring seat W - TUNGSTEN H -COLMONOY H - Heating jacket L - Locking device M – Metallic seat T - Simple stem extension W – Welded body V – VITON? (FKM) RB - Reduced bore 80- CL-800 1,0619QT 9-7- G - GRAPHITE 4 – CL-400 5 - Tank bottom 8 - 3 ways 9 – Wafer 6 - CL-600

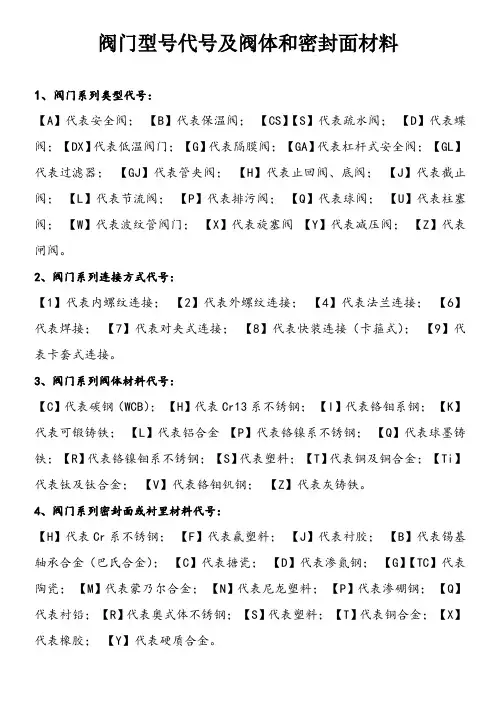

各类阀门型号含义
各类阀门结构形式
阀门的其它参数 电动阀：“B”为防爆电动装置。“Y”“S”为未注代号的均为普通型电动装置。 首位前加“K”表示抗硫阀；“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。“G”表示联合设计的截止、节流阀门型号： 阀。“C”表示CVA标准。 “S”表示地下水门。 “W”高中压表示波纹管阀；“W”低压表示卧式安装。 “HD”表示止回蝶阀；“GD”表示高真空截止阀。“D”表示低温阀。 材质：1）C4 C6表示耐浓硝酸的新钢种。 2）TI表示耐剧腐蚀的工业钝钛。 3）N表示铝铌铜氮钢。 4）RL表示超低碳的不锈钢。 阀门型号编制组合排列形式 类型代号用汉语拼音字母表示如下表
各类阀门型号含义
各类阀门结构形式 其它 电动阀：“B”为防爆电动装置。“Y”“S”为未注代号的均为普通型电动装置。 阀门型号：首位前加“K”表示抗硫阀；“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。
“G”表示联合设计的截止、节流阀。“C”表示CVA标准。 “S”表示地下水门。 “W”高中压表示波纹管阀；“W”低压表示卧式安装。 “HD”表示止回蝶阀；“GD”表示高真空截止阀。“D”表示低温阀。 材质：1）C 4 C 6 表示耐浓硝酸的新钢种。 2）TI表示耐剧腐蚀的工业钝钛。 3）N表示铝铌铜氮钢。 4）RL表示超低碳的不锈钢。水力控制阀 二、电缆型号编制方法 电力电缆型号含义 线芯数×线芯截面（毫米2）+中性线芯（用“1”表示）×中性线芯截面（毫米 2） 油浸纸绝缘电力电缆 油浸纸绝缘电力电缆类产品，以绝缘纸的字母“Z”代号列为首位，其余各项型号编制及字母含义如下：
1. 闸阀 闸阀也叫闸板阀, 是一种广泛使用的阀门。它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。它在管路中主要起切断作用。 它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。 闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。按闸板构造分 , 也分两类 , 一是平行 , 二是模式。 2. 截止阀 截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。 它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。 截止阀只许介质单向流动, 安装时有方向性。它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。 截止阀分为三类: 直通式、直角式及直流式斜截止阀。
3. 蝶阀 蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。 蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。 蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。蝶阀, 可以做成很大口径。能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。目前, 蝶阀在热水管路得到广泛的使用。 4. 球阀 球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便, 体积小, 可以做成很
截止阀的代号是什么意思？问的有点奇怪！不好回答。 J41T-16 25应该是: J截止阀 4法兰连接 1直通式 T铜合金密封面 -（连接前后没有实质意义） 16公称压力1.6Mpa 25公称直径DN25 型号里省略了阀体材料灰铸铁 J41W-16P 40应该是: J截止阀 4法兰连接 1直通式 W18-8系不锈钢密封面（W表示由阀体直接加工的密封面） -（连接前后没有实质意义） 16公称压力1.6Mpa P阀体材料18-8系不锈钢 40公称直径DN40 回答者：huaxindutu -江湖新秀五级11-1 17:27 我来评论>>其他回答共 3 条 J41T-16 25 J截止阀 4法兰连接 1直通式 T铜合金密封 -无意义 16公称压力PN16,也就是1.6Mpa 16后无字母为灰铸铁 C表示为WCB 碳钢\铸钢 Q表示为球铁 P和R 都是不锈钢 25公称直径DN25 J41W-16P 40 J截止阀 4法兰连接 1直通式 W表示由阀体直接加工的密封面
-无意义） 16公称压力PN16,也就是1.6Mpa 40公称直径DN40 P表示为不锈钢 40公称直径DN40 回答者：国产阀门- 千总四级11-5 13:39 前者是铸铁，后者是不锈钢 J--截止阀 4--法兰连接 1--直通式 H--合金钢密封面 16--公称压力为16Kg C--阀体材质为碳钢(阀体标WCB) P--阀体材质为不锈钢304(阀体标CF8) (另:不锈钢316标CF8M,不锈钢304L标CF3,不锈钢316L标CF3M) 不锈钢阀体的阀芯密封面一般为阀体直接加工,型号中用W表示. Q41F-16P为不锈钢304法兰球阀,Q41F46-10则是衬氟法兰球阀. D343F-10C为碳钢(C)蜗轮(第一个3)法兰(4)偏心(3)四氟密封(F)蝶阀(D) 压力10Kg 太多说不完,看这个参考吧:https://www.doczj.com/doc/0112244576.html,/xwzx_cont.asp?id=2 回答者：亨泉阀门- 经理四级12-29 11:07 JB2765 阀门名词术语2007-5-14 08:26JB/T 2765-1981 阀门名词术语 本标准适用于工业管道(或机器、设备)的通用阀门. 阀门famen 用来控制管道内介质流动的,具有可动机构的机械产品的总称 通用阀门tongyong 各工业企业中管道上普遍采用的阀门 编号名词术语相当的英语说明 1-01 阀门Valve 用来控制管道内介质流动的具有可动机构的机械产品的总称。 1-02 通用阀门Generalvalve 各工业企业中管道上普通采用的阀门。 1-03 闸阀Gate valve,slide valve 启闭件（闸阀）由阀杆带动，沿阀座密封面作升降运动的阀门。 1-04 截止阀Globe valve,stop valve 启闭件(阀瓣）由阀杆带动，沿阀座（密封面）轴线作升降运动的阀门。 1-05 节流阀Throttle valve 通过启闭件（阀瓣）改变通路截面积以调节流量、压力的阀门。 1-06 球阀Ball valve 启闭件（球体）绕垂直于通路的轴线旋转的阀门。 1-07 蝶阀Butterfly valve 启闭件（蝶板）绕固定轴旋转的阀门。 1-08 隔膜阀Diaphragm Valve 启闭件（隔膜）由阀杆带动，沿阀杆轴线作升降运动，并将动作机构与介质隔升的阀门。 1-09 旋塞阀Cock,plug 启闭件（塞子）绕其轴线旋转的阀门。 1-10 止回阀Check valve,Non-return valve 启闭件（阀瓣）借介质作用力，自动阻止介质逆流的阀门。 1-11 安全阀Safety valve 一种自动阀门，它不借助任何外力，而是利用介质本身的力来排出额定数量的流体，以防止系统内压力超过预定的安全值，当压力恢复正常后，阀门再行关闭并阻止介质继续留出。 1-12 减压阀Pressure reducing valve 通过启闭件的节流，将压力降低，并利用本身介质能量，使阀后的压力自动满足预定要求的阀门。1-13 蒸汽疏水阀Automatic steam trap Trap 自动排放凝结水并阻止蒸汽泄漏的阀门。

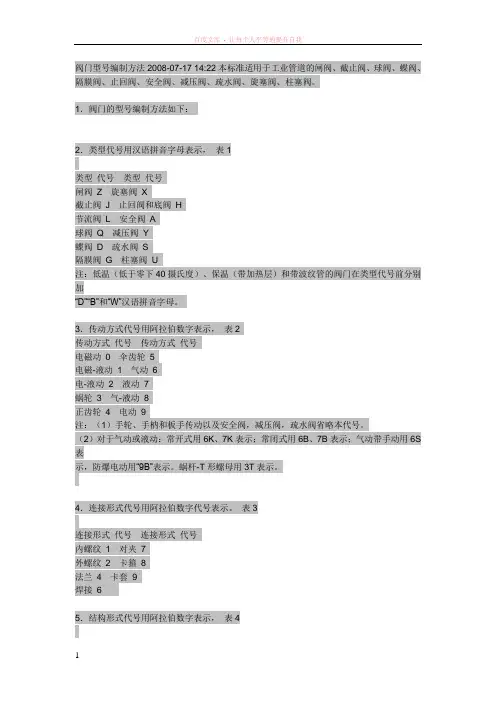

1．阀门的型号编制方法如下： 2．类型代号用汉语拼音字母表示，按表1的规定。 表1 注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加 “D”“B”和“W”汉语拼音字母。 3．传动方式代号用阿拉伯数字表示，按表2的规定。 表2 注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。 （2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。蜗杆-T形螺母用3T表示。
4．连接形式代号用阿拉伯数字代号表示，按表3的规定。 表3 5．结构形式代号用阿拉伯数字表示，按表4~13的规定表4 表5
表6 表7 表8 表9
表10 表11 表12
表13 6．阀座密封面或衬里材料代号用汉语拼音字母表示，按表14的规定。 表14 7．公称压力数值，按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。 8．阀体材料代号用汉语拼音字母表示，按表15的规定。
表15 注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。 阀门型号和名称编制方法示例 例1：电动传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀： Z942W-1 直动楔式双闸板闸阀 例2：手动、外螺纹连接、浮动直通式、阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Cr18Ni9Ti的球阀： Q21F-40P 外螺纹球阀 例3：气动常开式、法兰连接、屋脊式、衬里材料为衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀： G6k41J-6 气动常开式衬胶隔膜阀 例4：液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀： D741X-2.5 液动碟阀 例5：电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金、在540'C下的工作压力为17MPa、阀体材料铬钼钒钢的截止阀： J961Y-P54170 电动焊接截止阀
标准阀门型号编制方法 阀门型号编制组合排列形式 类型代号用汉语拼音字母表示如下表 各类阀门型号含义
各类阀门结构形式 其它 电动阀：“B”为防爆电动装置。“Y”“S”为未注代号的均为普通型电动装置。 阀门型号：首位前加“K”表示抗硫阀；“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。“G”表示联合设计的截止、节流阀。“C”表示CVA标准。 “S”表示地下水门。 “W”高中压表示波纹管阀；“W”低压表示卧式安装。 “HD”表示止回蝶阀；“GD”表示高真空截止阀。“D”表示低温阀。 材质：1）C4 C6表示耐浓硝酸的新钢种。 2）TI表示耐剧腐蚀的工业钝钛。 3）N表示铝铌铜氮钢。 4）RL表示超低碳的不锈钢。水力控制阀
二、电缆型号编制方法 油浸纸绝缘电力电缆 油浸纸绝缘电力电缆类产品，以绝缘纸的字母“Z”代号列为首位，其余各项型号编制及字母含义如下：
铜芯不滴流油浸纸绝缘铅套聚氯乙烯套 电力电缆 铝芯粘性油浸纸绝缘铝套裸细钢铠装 电力电缆 电缆外护层的型号按铠装层和外被层的结构顺序用阿拉伯数字表示。每一数字表示所采用的主要材料和意义见下表。 交联聚乙烯绝缘电力电缆 交联聚乙烯绝缘电力电缆，以交联聚乙烯代号字母“YJ”为首位，其余各项型号编制及字母含义如下：
注：*铜导体代号字母“T”一般省略。S-加铜丝屏蔽时。 铜芯交联聚乙烯绝缘氯乙烯护套电力电缆 铝芯交联聚乙烯绝缘聚氯乙烯护套钢带 铠装电力电缆 主要型号及名称见下表。 聚氯乙烯绝缘聚氯乙烯护套电力电缆 聚氯乙烯绝缘聚氯乙烯护套电力电缆，以绝缘塑料代号字母“V”为首位，其余各项型号编制及字母含义如下： 注：铜导体代号字母“T”一般省略。 例如：
各类阀门型号大全
阀门选用指南 1.阀门类型 根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。 2.传动方式 根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。 3.阀门材料 阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。（参见 JB/T5300-91 《通用阀门材料》标准）。 附：各种材料阀门的适用范围 阀门材料 公称压力 （ Mpa ） 使用温度 （℃） 适用介质 灰铸铁制阀门≦ 1.0 -10~200 水、蒸气、空气、煤气及油类等 可锻铸铁制阀门≦ 2.5 -30~300 水、蒸气、空气及油类等 球墨铸铁制阀门≦ 4.0 -30~350 水、蒸气、空气及油类等 铜合金制阀门≦ 2.5 -40~250 水、海水、氧气、空气、蒸气及油类等 碳素钢制阀门≦ 32.0 -20~425 水、蒸气、空气、氢气、氨、氮及石油产品 高温钢制阀门≦ 16.0 ≦ 550 蒸气及石油产品 低温钢制阀门≦ 6.4 ≧ -196 乙烯、丙烯、液态天然气及液氨 不锈耐酸钢制阀门≦ 6.4 ≦ 200 硝酸、醋酸 4.公称压力（压力等级) 公称压力系指阀门在指定温度下允许的工作压力，用 PN 表示。按 GB1048 或有关标准的规定根据管路设计的工作压力和工作温度及材质并对照压力温度等级标准来选定。 国标阀门采用的讲师单位为 Mpa （兆帕），与常用的计量单位换算如下： Mpa ＝ 1bar （巴）＝ 1.02kgf/cm 2 与磅级阀门常用的计量单位bf/in ②（磅力 / 口寸②）换算如下： 1 bf/in ②＝ 0.0069 Mpa ＝ 0.07 kgf/cm 2 附：磅级、“ K ”级和公称压力对照表（供参考） 磅级（ LB ）150 300 400 600 900 1500 2500 K 级10 20 30 40 63 100 / 公称压力 PN （ Mpa ） 2.0 5.0 6.8 10.0 15.0 25.0 42.0 注： Ⅰ . 由于公称压力和磅级的温度基准不同，因此两者没有严格的对应关系，上表只是大致可参照的对应关系。Ⅱ . 表中“ K ”级是日本标准中的一种压力等级。 5 ．连接形式 一般采用法兰、焊接（对焊、承、承插焊）和螺纹连接等方式。连接端的尺寸和形式一般根据公称压力、通径和材质等要求按有关标准选定。 对国标阀门说明如下： 1. 法兰连接尺寸和密封面型式可按 GB9113 、 GB9115 、 GB4261 和原机标 JB79 、 JB78 等有关标准
