探地雷达操作规程
（文件编号：****-010）
共1页第1页版本/版次：D/ 0 生效日期：2016-01-01
1. 目的
为了使检测员更好地熟悉和掌握检测仪器的操作方法，保证检测数据的科学、公正和准确性，特制定本规程。
2. 适用范围
适用于探地雷达仪器
3 操作步骤
3.1测试前的安装准备
检查所有部件是否带齐，包括：电池、雷达主机、数据线、处理器电源线、信号线、工具箱、备件、固定用绑扎带、记录本；
3.2试验/检测的工作程序
（1）测试连接。将地质雷达天线通过支架安装。
（2）在扫描前调试主机并对主机进行参数设置。
（3）打开电源，控制天线移动的人员根据操作主机的人员口令，将天线紧贴待测界面上匀速移动。
（4）测试结束。按下stop结束测试点，保存文件并退出；
（5）拆除信号线，拆除天线，支架。

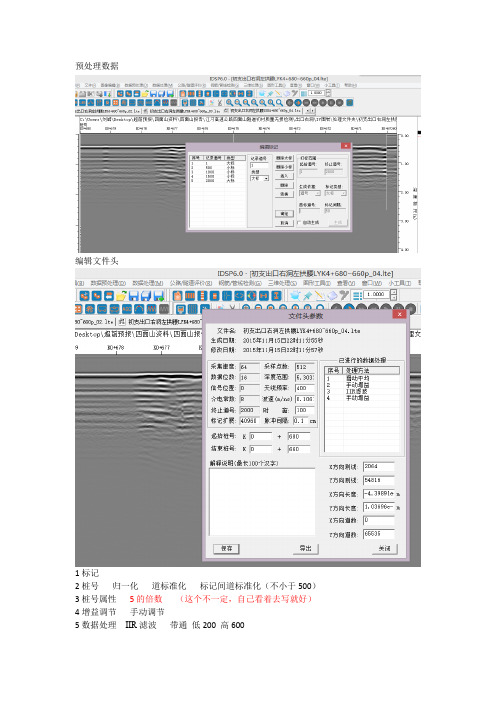

3.3扫描之前的仪器调试和参数设置
（1）菜单系统—>设置—>调用，选择所用的天线。
（2）系统—>单位垂直刻度设为时间，单位为ns
（3）测程：900M天线探测混凝土的量程约为15纳秒，为使所有有效信号完全显示，一般设置为20ns
（4）采样点数：一般设为512或1024
采样点数越多，扫描曲线越光滑，垂直分辨率越好。但是采样点数增大，使得扫
描速率下降
（5）每秒扫描数：64
（6）增益点数：2
（7）垂向高通滤波器：225MHz
（8）垂向低通滤波器：2500MHz
（9）数据位：16位
（10）发射率：100 KHz，发射功率越高，采集速度越快，但若采集过高，易损坏雷达系统
（11）信号位置设为手动
（12）表面设为0
（13）调出完整的直达波（首波），调整延时参数
若检测结构与上次相同，可不再次设置以上参数，系统默认上次检测参数。
（14）增益设置为自动，增益函数手动设置，可以改变增益点数多少、并且可以调整各增益点的函数大小，进而调整信号强度。增益函数调整过大，在探测资料中可能
人为造成假象。设置方法为先设为手动，再设为自动。
编制/日期：批准/日期：
