作业指导书
作业项目名称:钢架组合安装
编制单位:江苏华能建设工程集团有限公司
目录1.适用范围
2.编制依据
3.工程概况及主要工程量
4.作业人员的资格要求
5.主要施工机械及工器具
6.施工准备
7.作业程序
8.作业方法,工艺要求及质量标准9.安全文明施工
10.技术记录
1.适用范围:
本作业指导书适用于江苏镔鑫钢铁集团有限公司80MW超高温亚临界富余煤气发电2#机组工程。
2 编制依据:
2.1华西能源工业股份有限公司钢架图纸
2.2《锅炉安全技术监察规程》(TSG G0001-2012)
2.3 《电力建设施工及检验技术规范第2部分;锅炉机组》(DL5190.2-2012)。
2.4 《电站锅炉技术条件》(JB/T6696-1993)
3.工程概况及主要工程量:
3.1工程简介:江苏镔鑫钢铁集团有限公司80MW超高温亚临界富余煤气发电2#机组工程锅炉为华西能源工业股份有限公司生产设计的HX260/17.5-щ1超高温亚临界煤气锅炉。锅炉钢架基础以B1-B4锅炉中心线对称布置4排钢架基础,由炉前向炉后依次为K1-K4各轴线布置4排钢架基础,钢架基础总计16个。
3.2 钢架基础主要施工方案:
3.2.1我方依据土建施工验收记录进行基础复查(复查内容1.基础符合图纸设计和现行国家标准GB50204的规定2.锅炉基础定位轴线与外形尺寸允许偏差符合电力建设施工及检验技术规范3.锅炉基础划线允许偏差其中柱子间距:柱距≤10m,±1mm.柱距>10m,±2mm.柱子相应对角线差:对角线≤20m,5mm.对角线>20m,8mm)
3.2.2 我方采用垫铁安装在基础表面打出麻面,放置垫铁处进行凿平处理并进行找平3.2.3 我方每个基础选用平垫铁数量为两组每组垫铁为三块(其中两块1100*150*25mm 的平垫铁放置下层,一块1100*150*18mm的平垫铁放置上层)基础表面与柱脚底板的二次灌浆间隙约为65mm
3.2.4垫铁布置在立柱底板的立筋板下方并复查平整以后左右用圆钢与基础钢筋点焊固定垫铁与垫铁之间上下点焊
3.3 主要工程量:
本工程基础处理安装工作量如下:
3.3.1 16个基础划线的复查与修正
3.3.2 16个基础麻面处理
3.3.3 16个基础放置垫铁处凿平处理
3.3.4 32组平垫铁的加工检查放置点牢
4 作业人员的资格要求:
4.1 参加作业的人员必须有一定的施工经验或经过岗位培训,达到上岗条件。
4.2 参加基础处理的人员必须经过体检符合作业条件,并经过三级安全教育考试合格。4.3 电焊工,操作工等特殊工种必须持证上岗。
4.4 参加作业人员必须熟悉钢架图纸,本作业指导书,并经过质量安全,技术交底。4.5钢架组合安装作业人员配备:
5 主要机械及工器具:

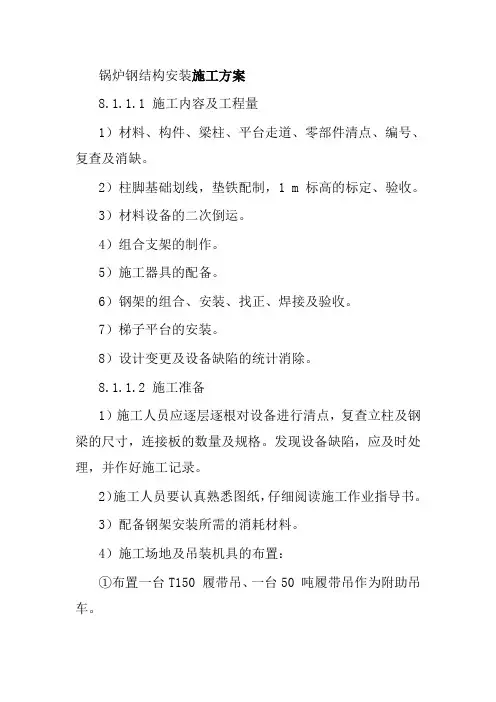

6. 施工准备:
6.1 主要材料设备准备:
6.1.1 钢架设备按组合要求有序进场。
6.1.2 柱基础垫铁已配置齐全。
6.1.3 焊条已按要求烘焙好。
6.1.4 吊装用钢丝绳,缆风绳,硬支撑等已准备好。
6.2 技术准备:
6.2.1 锅炉钢架图纸已到齐并为施工人员熟悉,图纸会审结束。
6.2.2 施工人员已学习本作业指导书,并经过技术人员进行技术、安全、质量交底。6.2.3 锅炉开工报告已审批。
6.3 现场条件准备:
6.3.1 组合架已搭设好并经验收合格。
6.3.2 钢架柱基础砼已满足强度要求,其纵横中心线已经中间交接。
6.3.3 现场通道畅通,满足钢架组合,运输,吊装条件。
6.3.4 机械已进入现场具备投运条件。
7. 作业程序:
7.1钢架基础处理作业流程:
基础划线→基础麻面处理→放置垫铁处凿平→垫铁配置→垫铁的点牢加固→垫铁面的找平验收
8. 作业方法、工艺要求及质量标准:
8.1锅炉基础划线,垫铁配置。
8.1.1 根据土建专业移交的锅炉纵横中心线及标高结合锅炉钢架平面布置图,划出各柱基础纵横中心线,并复核各柱间尺寸及对角线,其允许偏差如下:
注:测量用钢卷尺应经过校验,测量时用弹簧称拉紧,紧力为10Kg。
8.1.2 根据土建专业提供的标高用水准仪复核每一柱基础实际标高并作好记录,并以此初步确定垫铁高度,每组垫铁不超过3块,其长度超出柱底板两边不小于10mm,宽度为150mm(指调正螺栓与基础间垫铁),本次钢架立柱垫铁的安置(每个立柱基础4根φ22mm圆钢),并在立柱底板下方增加调正钢板(每个立柱基础加1块δ20mm钢板,规格900*900),根据钢架组合实际检测与基础标高的测量情况,利用调正螺栓将钢板的水平、标高调正好,经检测数值达到图纸设计要求及规程和规范要求后,为考虑工程进度,在每柱钢板下加垫铁2组、每组配1付斜垫铁,斜垫下面根据实际尺寸加平垫铁,经一次灌浆后(24小时),再就位组合钢架,详见垫铁布置。
10、技术记录:
10.1土建锅炉基础的移交验收记录
11、炉架安装找正记录。
10、炉架基础中间交接记录。
10、锅炉开工报告。
。
10、8 设备缺陷及处理记录。
