11级电路分析基础实验报告 篇一：电路分析基础实验 实验一：基尔霍夫定理与电阻串并联 一、实验目的 学习使用workbench软件，学习组建简单直流电路并使用仿真测量仪 表测量电压、电流。 二、实验原理 1、基尔霍夫电流、电压定理的验证。 解决方案：自己设计一个电路，要求至少包括两个回路和两个节点， 测量节点的电流代数和与回路电压代数和，验证基尔霍夫电流和电压 定理并与理论计算值相比较。 2、电阻串并联分压和分流关系验证。 解决方案：自己设计一个电路，要求包括三个以上的电阻，有串联电 阻和并联电阻，测量电阻上的电压和电流，验证电阻串并联分压和分 流关系，并与理论计算值相比较。 三、实验数据分析 1、基尔霍夫电流、电压定理的验证。
测量值验证 (1)对于最左边的外围网孔，取逆时针为参考方向得：U1-U2-U3?20V-8.889V-11.111V?0故满足KVL。 (2)对于最大的外围网孔，取逆时针为参考方向得： U1?I5?R3-U2?20V?（-0.111?100）V-8.889V?0 (3)对于节点4，取流进节点的电流方向为正得： -I1?I2?I3?（--0.444）A?（-0.222）A?（-0.222）A?0 (4)对于节点7，取流进节点的电流方向为正得： -I3?I4?I5?（--0.222）A?（-0.111）A?（-0.111）A?0 理论计算值 U1?I1?（R1?R2//R3//R4） IU1204 1?（R?A?A 1?R2//R3//R4）459 I3//R4 2?R RR?I?1?4A?2 1A 2?R3//4299 I（I422 3?1-I2）?（9-9）A?9A IR1 312
实报告 课程名称：电路与模拟电子技术实验指导老师：成绩： 实验名称：基本运算电路设计实验类型：同组学生姓名： 一、实验目的和要求： 实验目的： 1、掌握集成运算放大器组成的比例、加法和积分等基本运算电路的设计。 2、了解集成运算放大器在实际应用中应考虑的一些问题。 实验要求： 1、实现两个信号的反向加法运算 2、用减法器实现两信号的减法运算 3、用积分电路将方波转化为三角波 4、实现同相比例运算（选做） 5、实现积分运算（选做） 二、实验设备： 双运算放大器LM358 三、实验须知： 1．在理想条件下，集成运放参数有哪些特征？ 答：开环电压增益很高，开环电压很高，共模抑制比很高，输入电阻很大，输入电流接近于零，输出电阻接近于零。2．通用型集成运放的输入级电路，为啥均以差分放大电路为基础？ 答：（1）能对差模输入信号放大 （2）对共模输入信号抑制 （3）在电路对称的条件下，差分放大具有很强的抑制零点漂移及抑制噪声与干扰的能力。 3．何谓集成运放的电压传输特性线？根据电压传输特性曲线，可以得到哪些信 息？ 答：运算放大器的电压传输特性是指输出电压和输入电压之比。4．何谓集成运放的输出失调电压？怎么解决输出失调？ 答：失调电压是直流（缓变）电压，会叠 加到交流电压上，使得交流电的零线偏移 （正负电压不对称），但是由于交流电可 以通过“隔直流”电容（又叫耦合电容） 输出，因此任何漂移的直流缓变分量都不 能通过，所以可以使输出的交流信号不受 失调电压的任何影响。 专业： 姓名： 日期： 地点：紫金港东
5．在本实验中，根据输入电路的不同，主要有哪三种输入方式？在实际运用中这三种输入方式都接成何种反馈形式，以实现各种模拟运算？ 答：反相加法运算电路，反相减法运算电路，积分运算电路。都为负反馈形式。 四、实验步骤： 1.实现两个信号的反相加法运算 实验电路： R′= Rl//R2//RF 电阻R'的作用：作为平衡电阻，以消除平均偏置电流及其漂移造成的运算误差 输入信号v s1v s1输出电压v o ，1kHz 0 2.减法器（差分放大电路） 实验电路： R1=R2、R F=R3 输入信号v s1v s1输出电压v o ，1kHz 0 共模抑制比850 3.用积分电路转换方波为三角波 实验电路： 电路中电阻R2的接入是为了抑制由I IO、V IO所造成的积分漂移，从而稳定运放的输出零点。 在t<<τ2（τ2=R2C）的条件下，若v S为常数，则v O与t 将近似成线性关系。 因此，当v S为方波信号并满足T p<<τ2时（T p为方波半个周期时间），则v O将转变
集成电路设计 实验报告 时间：2011年12月
实验一原理图设计 一、实验目的 1.学会使用Unix操作系统 2.学会使用CADENCE的SCHEMA TIC COMPOSOR软件 二：实验内容 使用schematic软件，设计出D触发器，设置好参数。 二、实验步骤 1、在桌面上点击Xstart图标 2、在User name：一栏中填入用户名，在Host：中填入IP地址，在Password：一栏中填入 用户密码，在protocol：中选择telnet类型 3、点击菜单上的Run！，即可进入该用户unix界面 4、系统中用户名为“test9”，密码为test123456 5、在命令行中（提示符后，如：test22>）键入以下命令 icfb&↙(回车键)，其中& 表示后台工作，调出Cadence软件。 出现的主窗口所示： 6、建立库(library)：窗口分Library和Technology File两部分。Library部分有Name和Directory 两项，分别输入要建立的Library的名称和路径。如果只建立进行SPICE模拟的线路图，Technology部分选择Don’t need a techfile选项。如果在库中要创立掩模版或其它的物理数据（即要建立除了schematic外的一些view），则须选择Compile a new techfile(建立新的techfile)或Attach to an existing techfile(使用原有的techfile)。 7、建立单元文件(cell)：在Library Name中选择存放新文件的库，在Cell Name中输 入名称，然后在Tool选项中选择Composer-Schematic工具(进行SPICE模拟)，在View Name中就会自动填上相应的View Name—schematic。当然在Tool工具中还有很多别的
实验七 日光灯电路改善功率因数实验 班级：13电子（2）班 姓名：郑泽鸿 学号：04 指导教师：俞亚堃 实验日期：2014年11月17日 同组人姓名：吴泽佳、张炜林 一、实验目的 ① 了解日光灯电路的工作原理以及提高功率因数的方法； ② 通过测量日光灯电路所消耗的功率，学会使用瓦特表； ③ 学会日光灯的接线方法。 二、实验仪器与元器件 ① 8W 日光灯装置（灯管、镇流器、启辉器）1套； ② 功率表1只； ③ 万用表1只； ④ 可调电容箱1只； ⑤ 开关、导线若干。 三、实验原理 已知电路的有功功率P 、视在功率S 、电路的总电流I 、电源电压U ，根据定义，电路的功率因数IU P S P == ?cos 。由此可见，在电源电压且电路的有功功率一定时，电路的功率因数越高，它占用电源（或供电设备）的容量S 就越少。 在日光灯电路中，镇流器是一个感性元件（相当于电感与电阻的串联），因此它是一个感性电路，且功率因数很低，大约只有0.5～0.6。 提高日光灯电路（其它感性电路也是一样）的功率因数cos φ的方法就是在电路的输入端并联一定容量的电容器，如图1所示。 图1 并联电容提高功率因数电路 图2 并联电容后的相量图
图1中L 为镇流器的电感，R 为日光灯和镇流器的等效电阻，C 为并联的电容器， 设并联电容后电路总电流I ，电容支路电流C I ，灯管支路电流RL I （等于未并电容前电路中的总电流），则三者关系可用相量图如图2所示。 由图2可知，并联电容C 前总电流为RL I ，RL I 与总电压U 的相位差为L ?，功率因数为L ?cos ；并联电容C 后的总电流为I ，I 与总电压U 的相位差为?，功率因数为?cos ；显然?c o s ＞L ?cos ，功率被提高了。并联电容C 前后的有功功率 ??c o s c o s IU U I P L RL ==，即有功功率不变。并联电容C 后的总电流I 减小，视在功率IU S =则减小了，从而减轻了电源的负担，提高了电源的利用率。 四、实验内容及步骤 1．功率因数测试。 日光灯实验电路如图3所示，将电压表、电流表和功率表所测的数据记录于表1中。 图3 日光灯实验电路 W 为功率表，C 用可调电容箱。 表1 感性电路并联电容后的测试数据 并联电容C （μF ） 有功功率P(W) U （V ） I （A ） cos φ 0 38.3 220 0.34 0.48 0.47 38.3 220 0.341 0.48 1 39.3 220 0.292 0.57 2.2 38.7 220 0.225 0.71 2.67 38.3 220 0.225 0.71 3.2 39.1 220 0.209 0.83 4.7 38.1 220 0.19 0.85 5.7 39.1 220 0.215 0.78 6.9 38.5 220 0.27 0.61 7.9 39.3 220 0.3 0.53 10.1 38.9 220 0.432 0.37
北京交通大学电路基础实验报告
实验目的: (1)学习MultiSim2001建立电路、直流电路的分析方法。 (2)掌握伏安特性的测量。 (3)通过实验，加深对叠加定理和戴维南定理的理解。 实验内容： 1）测量二极管的伏安特性 （1）建立如右图所示的仿真Array电路。 （2）启动Simulate菜单中的 Analyses下的DC Sweep 设置相应的参数后，单击Simulate按钮，得到二极管的伏 安特性曲线。 2）验证叠加定理Array（1）建立如右图 所示的仿真电路。 （2）启动仿真开 关后，用电压表分 别测出V1、V2单 独作用和共同作 用时个支路的电压值，验证叠加定理。 3）验证戴维南定理 （1）建立如下图所示的仿真电路。（其中a对应2的位置，
b 对应0的位置） （2）用电压表测量R3断开时a 、b 端口的开路电压。 （3）将电阻R3短路，用电流表测量a 、b 端口短路电压。 （4）计算出等效电阻。重新建立一仿真电路，调出一个直流电压源，设置其电压为测量出的开路电压值，调一个电阻值为计算出的等效电阻，与R3电阻串联成一个等效电路。再用电压表和电流表测量R3两端的电压和流过电流，验证戴维南定理。 实验过程： 1） 测量二极管的伏安特性。 如右图，建立仿真电路图后，启动Simulate 菜单中的Analyses 下的DC Sweep 命令，设置相应的参数后，单击Simulate 按钮，得到二极管的伏安特性曲线如下：
2）验证叠加定理。 V1单独作用： 令V2=0.启动仿真开关如下图： U11=8.727V U21=3.273V U31=3.273V V2单独作用： 令V1=0，启动仿真开关如下图：
《集成电路设计》课程设计实验报告 （前端设计部分） 课程设计题目：数字频率计 所在专业班级：电子科 作者姓名： 作者学号： 指导老师：
目录 （一）概述 2 2 一、设计要求2 二、设计原理 3 三、参量说明3 四、设计思路3 五、主要模块的功能如下4 六、4 七、程序运行及仿真结果4 八、有关用GW48－PK2中的数码管显示数据的几点说明5（三）方案分析 7 10 11
（一）概述 在电子技术中，频率是最基本的参数之一，并且与许多电参量的测量方案、测量结果都有十分密切的关系，因此频率的测量就显得十分重要。测量频率的方法有多种，数字频率计是其中一种。数字频率计是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器，是一种用十进制数字显示被测信号频率的数字测量仪器。数字频率计基本功能是测量诸如方波等其它各种单位时间内变化的物理量。在进行模拟、数字电路的设计、安装、调试过程中，由于其使用十进制数显示，测量迅速，精确度高，显示直观，经常要用到频率计。 频率计的基本原理是应用一个频率稳定度高的时基脉冲，对比测量其它信号的频率。时基脉冲的周期越长，得到的频率值就越准确。通常情况下是计算每秒内待测信号的脉冲个数，此时我们称闸门时间是1秒。闸门时间也可以大于或小于1秒，闸门的时间越长，得到的频率值就越准确，但闸门的时间越长则每测一次频率的间隔就越长，闸门时间越短，测的频率值刷新就越快，但测得的频率精度就受影响。 本文内容粗略讲述了我们小组的整个设计过程及我在这个过程中的收获。讲述了数字频率计的工作原理以及各个组成部分，记述了在整个设计过程中对各个部分的设计思路、程序编写、以及对它们的调试、对调试结果的分析。 （二）设计方案 一、设计要求： ⑴设计一个数字频率计，对方波进行频率测量。 ⑵频率测量可以采用计算每秒内待测信号的脉冲个数的方法实现。
实验题目: 日光灯电路改善功率因数实验 一、实验目的 1、了解日光灯电路的工作原理及提高功率因数的方法； 2、通过测量日光灯电路所消耗的功率，学会电工电子电力拖动实验装置； 3、学会日光灯的接线方法。 二、实验原理 用P 、S 、I 、V 分别表示电路的有功功率、视在功率、总电流和电源电压。按定义电路的功率因数IU P S P = = ?cos 。由此可见，在电源电压且电路的有功功率一定时，电路的功率因数越高，它占用电源（或供电设备）的容量S 就越少。 日光灯电路中，镇流器是一个感性元件（相当于电感与电阻的串联），因此它是一个感性电路，且功率因数很低，约0.5—0.6。 提高日光灯电路（其它感性电路也是一样）功率因数的方法是在电路的输入端并联一定容量的电容器。如图7-1所示： 图7-1 图7-2 图7-1 并联电容提高功率因数电路 图7-2 并联电容后的相量图 图7-1中L 为镇流器的电感，R 为日光灯和镇流器的等效电阻，C 为并联的电容器， 设并联电容后电路总电流I ，电容支路电流C I ，灯管支路电流RL I （等于未并电容前电路中的总电流），则三者关系可用相量图如图7-2所示。由图7-2知，并联电容C 前总电流 为RL I ，RL I 与总电压U 的相位差为L ?，功率因数为L ?cos ；并联电容C 后的总电流为I ，I 与总电压U 的相位差为?，功率因数为?cos ；显然?cos ＞L ?cos ，功率被提高了。并联电容C 前后的有功功率??cos cos IU U I P L RL ==，即有功功率不变。并联电容C 后的 总电流I 减小，视在功率IU S =则减小了，从而减轻了电源的负担，提高了电源的利用率。 三、实验设备 电工电子电力拖动实验装置一台，型号：TH-DT 、导线若干 四、实验内容 1、功率因数测试 按照图7-3的电路 实验电路如图7-3所示，将三表测得的数据记录于表7-1中。 图7-3 日光灯实验电路 W 为功率表,C 用可调电容箱。 五、实验数据与分析 表7-1 感性电路并联电容后的原始数据 C （μF ） P(瓦) V （伏） I （安） Cos ф 0 44.7 220 0.410 0.42

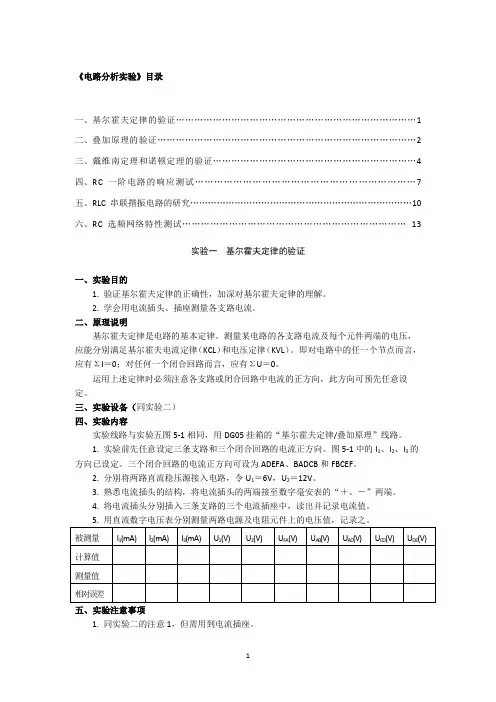

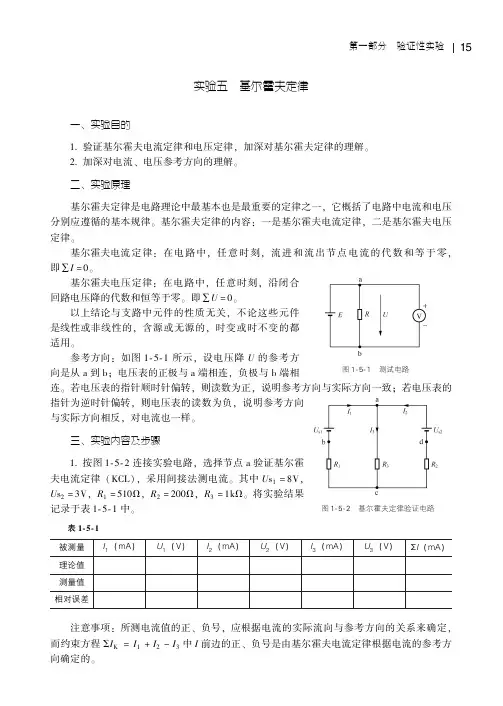

基尔霍夫定律和叠加定理的验证 组长：曹波组员：袁怡潘依林王群梁泽宇郑勋 一、实验目的 通过本次实验验证基尔霍夫电流定律和电压定律加深对“节点电流代数和”及“回路电压代数和”的概念的理解；通过实验验证叠加定理，加深对线性电路中可加性的认识。 二、实验原理 ①基尔霍夫节点电流定律[KCL]：在集总电路中，任何时刻，对任一结点，所有流出结点的支路电流的代数和恒等于0。 ②基尔霍夫回路电压定律[KVL]:在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于0。 ③叠加定理：在线性电阻电路中，某处电压或电流都是电路中各个独立电源单独作用时，在该处分别产生的电压或电流的叠加。 三、实验准备 ①仪器准备 1.0～30V可调直流稳压电源 2.±15V直流稳压电源 3.200mA可调恒流源 4.电阻 5.交直流电压电流表 6.实验电路板 7.导线
②实验电路图设计简图 四、实验步骤及内容 1、启动仪器总电源，连通整个电路，分别用导线给电路中加上直流电压U1=15v，U2=10v。 2、先大致计算好电路中的电流和电压，同时调好各电表量程。 3、依次用直流电压表测出电阻电压U AB、U BE、U ED，并记录好电压表读数。 4、再换用电流表分别测出支路电流I1、I2、I3，并记录好电流读数。 5、然后断开电压U2，用直流电压表测出电阻电压U、BE，用电流表分别测出支路电流I、1并记录好电压表读数。 6、然后断开电压U1，接通电压U2，用直流电压表测出电阻电压U、、BE，用电流表分别测出支路电流I、、1并记录好电压表读数。 7、实验完毕，将各器材整理并收拾好，放回原处。 实验过程辑录 图1 测出U AB= 图2 测出电压U BE=
北京邮电大学 实验报告 实验题目：cmos模拟集成电路实验 姓名：何明枢 班级：2013211207 班内序号：19 学号：2013211007 指导老师：韩可 日期：2016 年 1 月16 日星期六
目录 实验一:共源级放大器性能分析 (1) 一、实验目的 (1) 二、实验内容 (1) 三、实验结果 (1) 四、实验结果分析 (3) 实验二:差分放大器设计 (4) 一、实验目的 (4) 二、实验要求 (4) 三、实验原理 (4) 四、实验结果 (5) 五、思考题 (6) 实验三：电流源负载差分放大器设计 (7) 一、实验目的 (7) 二、实验内容 (7) 三、差分放大器的设计方法 (7) 四、实验原理 (7) 五、实验结果 (9) 六、实验分析 (10) 实验五：共源共栅电流镜设计 (11) 一、实验目的 (11) 二、实验题目及要求 (11) 三、实验内容 (11) 四、实验原理 (11) 五、实验结果 (14) 六、电路工作状态分析 (15) 实验六：两级运算放大器设计 (17) 一、实验目的 (17) 二、实验要求 (17) 三、实验内容 (17) 四、实验原理 (21) 五、实验结果 (23) 六、思考题 (24) 七、实验结果分析 (24) 实验总结与体会 (26) 一、实验中遇到的的问题 (26) 二、实验体会 (26) 三、对课程的一些建议 (27)
实验一:共源级放大器性能分析 一、实验目的 1、掌握synopsys软件启动和电路原理图（schematic）设计输入方法； 2、掌握使用synopsys电路仿真软件custom designer对原理图进行电路特性仿真； 3、输入共源级放大器电路并对其进行DC、AC分析，绘制曲线； 4、深入理解共源级放大器的工作原理以及mos管参数的改变对放大器性能的影响 二、实验内容 1、启动synopsys，建立库及Cellview文件。 2、输入共源级放大器电路图。 3、设置仿真环境。 4、仿真并查看仿真结果，绘制曲线。 三、实验结果 1、实验电路图
电路分析基础实验指导书 实验课程名称电路分析基础 院系部机电工程系 指导老师姓名张裴裴 2015 — 2016学年第2学期

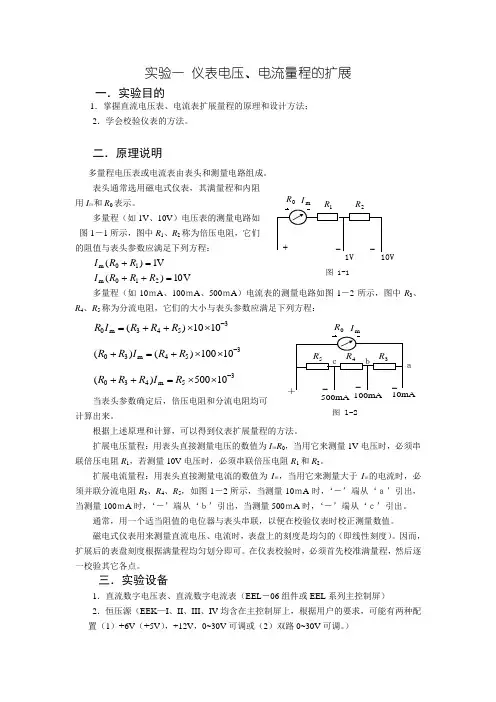

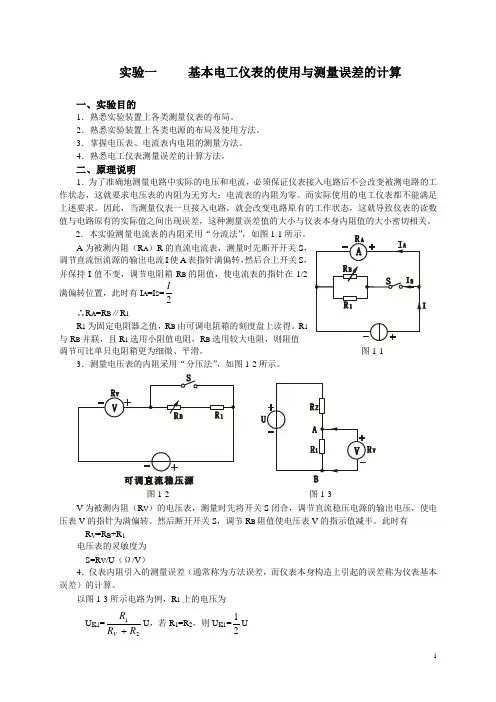

实验一直流电路的认识实验 一、实验目的 1.了解实验室规则、实验操作规程、安全用电常识。 2.熟悉实验室供电情况和实验电源、实验设备情况。 3.学习电阻、电压、电流的测量方法，初步掌握数字万用表、交直流毫安表的使用方法。 4.学习电阻串并联电路的连接方法，掌握分压、分流关系。 二、实验仪器 1.电工实验台一套 2.数字万用表一块 3.直流稳压源一台 4.直流电压表一只 5.直流电流表一只 6.电路原理箱（或其它实验设备） 7.电阻若干只 8.导线若干 三、实验步骤 1、认识和熟悉电路实验台设备及本次实验的相关设备 ①电路原理箱及其上面的实验电路版块； ②数字万用表的正确使用方法及其量程的选择； ③直流电压表、直流电流表的正确使用方法及其量程的选择。 2.电阻的测量 （1）用数字万用表的欧姆档测电阻，万用表的红表棒插在电表下方的“VΩ”插孔中，黑表棒插在电表下方的“COM”插孔中。选择实验原理箱上的电阻或实验室其它电阻作为待测电阻，欧姆档的量程应根据待测电阻的数值合理
选取。将数据记录在表1，把测量所得数值与电阻的标称值进行对照比较，得出误差结论。 图1-1 将图1-1所示连成电路，并将图中各点间电阻的测量和计算数据记录在表2中，注意带上单位。 开启实训台电源总开关，开启直流电源单元开关，调节电压旋钮，对取得的直流电源进行测量，测量后将数据填入表1-2中。 （1）按实验线路图1-2连接电路（图中A 、B 两点处表示电流表接入点）。 2 S 2
实验一 1. 实验目的 学习使用workbench软件，学习组建简单直流电路并使用仿真测量仪表测量电压、电流。 2.解决方案 1）基尔霍夫电流、电压定理的验证。 解决方案：自己设计一个电路，要求至少包括两个回路和两个节点，测量节点的电流代数和与回路电压代数和，验证基尔霍夫电流和电压定理并与理论计算值相比较。 2）电阻串并联分压和分流关系验证。 解决方案：自己设计一个电路，要求包括三个以上的电阻，有串联电阻和并联电阻，测量电阻上的电压和电流，验证电阻串并联分压和分流关系，并与理论计算值相比较。 3.实验电路及测试数据 4.理论计算 根据KVL和KCL及电阻VCR列方程如下： Is=I1+I2, U1+U2=U3, U1=I1*R1,
U2=I1*R2, U3=I2*R3 解得，U1=10V,U2=20V,U3=30V,I1=5A,I2=5A 5. 实验数据与理论计算比较 由上可以看出，实验数据与理论计算没有偏差，基尔霍夫定理正确； R1与R2串联，两者电流相同，电压和为两者的总电压，即分压不分流； R1R2与R3并联，电压相同，电流符合分流规律。 6. 实验心得 第一次用软件，好多东西都找不着，再看了指导书和同学们的讨论后，终于完成了本次实验。在实验过程中，出现的一些操作上的一些小问题都给予解决了。 实验二 1.实验目的 通过实验加深对叠加定理的理解；学习使用受控源；进一步学习使用仿真测量仪表测量电压、电流等变量。 2.解决方案 自己设计一个电路，要求包括至少两个以上的独立源（一个电压源和一个电流源）和一个受控源，分别测量每个独立源单独作用时的响应，并测量所有独立源一起作用时的响应，验证叠加定理。并与理论计算值比较。 3. 实验电路及测试数据 电压源单独作用：
哈尔滨理工大学数字集成电路设计实验报告 学院：应用科学学院 专业班级：电科12 - 1班 学号：32 姓名：周龙 指导教师：刘倩 2015年5月20日
实验一、反相器版图设计 1.实验目的 1）、熟悉mos晶体管版图结构及绘制步骤； 2）、熟悉反相器版图结构及版图仿真； 2. 实验内容 1）绘制PMOS布局图； 2）绘制NMOS布局图； 3）绘制反相器布局图并仿真； 3. 实验步骤 1、绘制PMOS布局图： (1) 绘制N Well图层；(2) 绘制Active图层； (3) 绘制P Select图层； (4) 绘制Poly图层； (5) 绘制Active Contact图层；(6) 绘制Metal1图层； (7) 设计规则检查；(8) 检查错误； (9) 修改错误； (10)截面观察； 2、绘制NMOS布局图： (1) 新增NMOS组件；(2) 编辑NMOS组件；(3) 设计导览； 3、绘制反相器布局图： (1) 取代设定；(2) 编辑组件；(3) 坐标设定；(4) 复制组件；(5) 引用nmos组件；(6) 引用pmos组件；(7) 设计规则检查；(8) 新增PMOS基板节点组件；(9) 编辑PMOS基板节点组件；(10) 新增NMOS基板接触点； (11) 编辑NMOS基板节点组件；(12) 引用Basecontactp组件；(13) 引用Basecontactn 组件；(14) 连接闸极Poly；(15) 连接汲极；(16) 绘制电源线；(17) 标出Vdd 与GND节点；(18) 连接电源与接触点；(19) 加入输入端口；(20) 加入输出端口；(21) 更改组件名称；(22) 将布局图转化成T-Spice文件；(23) T-Spice 模拟； 4. 实验结果 nmos版图
东莞理工学院城市学院自编教材 电路分析基础实验指导书 东莞理工学院城市学院计算机与信息科学系
《电路分析基础》是电子、通信技术类专业的一门重要技术基础课，而电路分析基础实验又是学好该学科的一个重要环节，通过实验教学不仅能进一步巩固和加深课堂所学理论知识，而且能提高学生的动手能力、解决实际问题的能力和创新精神，培养学生科学态度和良好的工作作风。电路分析基础实验的教学目标是通过实验要求学生掌握各种电路（电阻电路、动态电路、正弦稳态电路）的连接、测试和调试技术；熟悉常用电子电工仪表的工作原理及使用方法；熟悉安全用电知识，了解电路故障的检查和排除方法，提高学生综合素质，为后续课程的学习和从事实践技术工作奠定扎实基础。 为结合理论课程教学的需要，共设置16学时的实验课时。
第一部分绪论 (1) 一、课程所属类型及服务专业 (1) 二、实验教学目的和要求 (1) 三、实验项目和学时分配 (1) 第二部份基本实验指导 (2) 实验一元件伏安特性的测定 (2) 一、实验目的 (2) 二、原理及说明 (2) 三、仪器设备 (2) 四、实验步骤 (3) 五、思考题 (4) 实验二验证基尔霍夫定律 (5) 一、实验目的 (5) 二、实验原理 (5) 三、实验设备 (5) 四、实验步骤 (5) 五、注意事项 (6) 六、思考题 (6) 实验三叠加定理 (7) 一、实验目的 (7) 二、实验原理 (7) 三、实验设备和器材 (7) 四、实验电路和实验步骤 (7) 五、实验结果和数据处理 (8) 六、实验预习要求 (9) 七、思考题 (9) 实验四验证戴维南定理 (10) 一、目的 (10) 二、设备、仪表 (10) 三、原理电路图 (10) 四、步骤 (10) 五、注意事项 (11) 六、预习要求 (11) 七、总结报告 (12) 八、思考题 (12) 实验五 RC电路的响应 (13) 一、目的 (13) 二、设备和元件 (13) 三、实验电路图 (13) 四、内容和步骤 (14) 五、预习要求 (16) 六、注意事项 (16)
电路分析的基础知识 【内容提要】电路理论一门是研究由理想元件构成的电路模型分析方法的理论。本章主要介绍： 1、电路的组成及电路分析的概念； 2、电路中常用的基本物理量； 3、电路的基本元件； 4、基尔霍夫定律； 5、简单电阻电路的分析方法 6、简单RC电路的过渡过程 本章重点：简单直流电路的分析方法。 第一节电路的组成及电路分析的概念 一、电路及其作用 1、电路：电路是为了某种需要，将各种电气元件和设备按一定的方式连接起来的电流通路。 2、电路的作用：电路的基本功能可分为两大类： ①是实现对信号的传递和处理。话筒→放大器→喇叭。 ②是实现能量的传输和转换。 发电机→升压变压器→导线→降压变压器→用电设备。 3、电路的组成：显然，任何一个电路都离不开提供能量的电源（或信号源）、消耗能量的负载（灯泡、喇叭）以及中间环节（连接二者之间的各种装置和线路）。电源、中间环节和负载是构成电路的三个基本组成部分。 二、电路分析和设计 ①电路分析：在已知电路结构和元件参数的条件下，求解电路待求电量的过程。 ②电路设计：在设定输入信号或功率的条件下，求解电路应有结构及参数的过程。 三、电路模型 1、电路元件①电路元件：在一定的条件下，忽略某些实际电器器件的次要因数，近似地将其理想化后所得到的只有单一电磁性能的元件----理想元件。 ②理想元件有：电阻元件R、电容元件C、电感元件L、电源。 2、电路模型：电路是由具体的电子设备和电子器件联接组成的。为了便于分析，通常将这些设备和器件理想化，并用规定的图形符号来表示这些元件，由此所得到的能反映实际电路联接方式的图形符号（电路图）称为电路模型，简称电路。 干电池 灯 泡 图1.1 手电筒实际电路 R L s U S R S 图1.2手电筒电路模型 电路模型是电路分析的基础。我们通过一个手电筒的实际电路来理解电路模型的建立过程。 （1）手电筒电路由电池、筒体、开关和灯泡组成；
CMOS数字集成电路设计课程设计报告 学院：****** 专业：****** 班级：****** 姓名：Wang Ke qin 指导老师：****** 学号：****** 日期：2012-5-30
目录 一、设计要求 (1) 二、设计思路 (1) 三、电路设计与验证 (2) (一)1位全加器的电路设计与验证 (2) 1)原理图设计 (2) 2)生成符号图 (2) 3)建立测试激励源 (2) 4)测试电路 (3) 5)波形仿真 (4) (二)4位全加器的电路设计与验证 (4) 1)原理图设计 (4) 2)生成符号图 (5) 3)建立测试激励源 (5) 4)测试电路 (6) 5)波形仿真 (6) (三)8位全加器的电路设计与验证 (7) 1)原理图设计 (7) 2)生成符号图 (7) 3)测试激励源 (8) 4)测试电路 (8) 5)波形仿真 (9) 6)电路参数 (11) 四、版图设计与验证 (13) (一)1位全加器的版图设计与验证 (13) 1)1位全加器的版图设计 (13) 2)1位全加器的DRC规则验证 (14) 3)1位全加器的LVS验证 (14) 4)错误及解决办法 (14) (二)4位全加器的版图设计与验证 (15) 1)4位全加器的版图设计 (15) 2)4位全加器的DRC规则验证 (16) 3)4位全加器的LVS验证 (16) 4)错误及解决办法 (16) (三)8位全加器的版图设计与验证 (17) 1)8位全加器的版图设计 (17) 2)8位全加器的DRC规则验证 (17) 3)8位全加器的LVS验证 (18) 4)错误及解决办法 (18) 五、设计总结 (18)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！ == 本文为word格式，下载后可方便编辑和修改！ == 电路基础教学指导书 篇一：电路分析教学指导书 篇一：电路分析基础实验指导书 《电路分析基础》 实验教学指导书 课程编号：1038171002 湘潭大学信息工程学院 201X年03月20日 前言 一、实验总体目标 初步具备电压表、电流表、万用表等电工实验设备的操作使用能力和电路仿真 软件的应用能力，根据实验任务确定实验方案、设计实验线路和选择仪器设备，正确测量参数和处理数据。 二、适用专业年级 电子信息工程、通信工程专业一年级本科学生。三、先修课程 《高等数学》、《大学物理》。五、实验环境 电工综合实验台：40套。主要配置：直流电路模块实验板、动态电路模块实验板、多路直流电压源、多路直流电流源、信号源、直流电压表、直流电流表、 示波器等。 multisim电路仿真分析软件。六、实验总体要求 1、正确使用电压表、电流表、万用表、功率表以及一些电工实验设备； 2、按电路图联接实验线路和合理布线，能初步分析并排除故障；

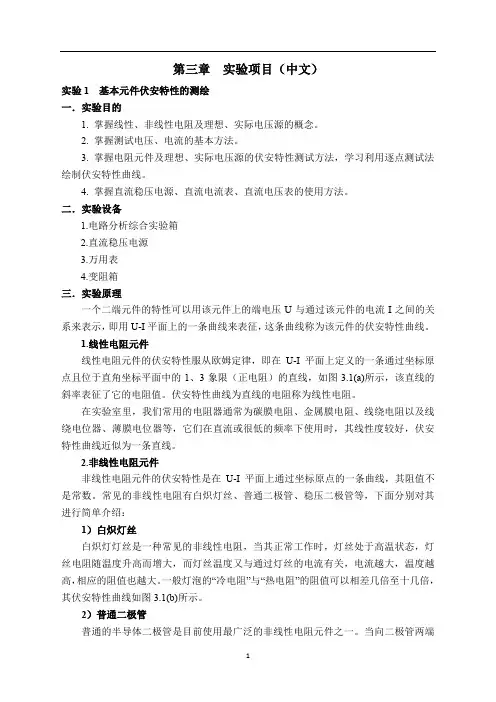

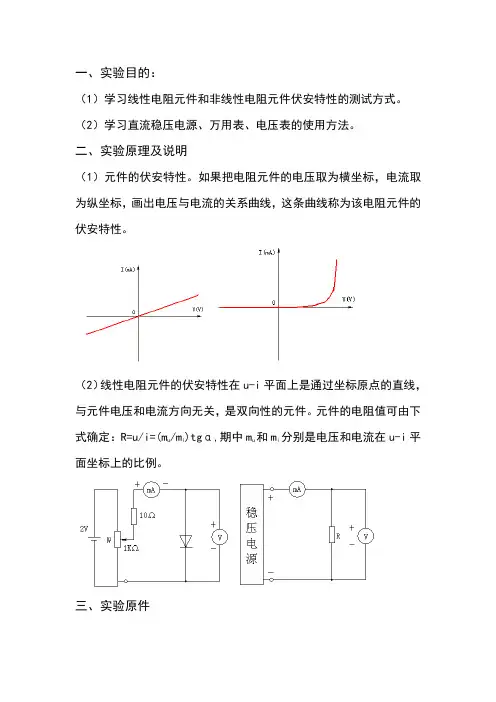

3、认真观察实验现象，正确读取实验数据和记录实验波形并加以检查和判断，正确书写实验报告和分析实验结果； 4、正确运用实验手段来验证一些定理和结论。 5、具有根据实验任务确定实验方案、设计实验线路和选择仪器设备的初步能力。 6、按每次实验的具体要求认真填写实验报告。七、本课程实验的重点、难点 及教学方法建议 本课程实验的重点是仪表的正确使用、电路的正确连接、数据测试和分析；本课程实验的难点是动态电路参数测试和分析。 在教学方法上，本课程实验应提前预习，使学生能够利用原理指导实验，利用 实验加深对电路原理的理解，掌握分析电路、测试电路的基本方法。目录 实验一电阻电路测量与分析综合实验????????????????1 实验二电源等效电路 综合实验???????????????????11 实验三动态电路仿真实验?????????????????????18 实验四rc 频率特性和rlc谐振仿真实验???????????????24实验一电阻电路测量与分析综合实验 一、实验目的 1、熟悉并掌握直流电压表、电流表、恒压源等使用； 2、学会电阻元件的伏安特性的逐点测试法； 3、学会电路中电位、电压的测量方法，掌握电路电位图的测量、绘制方法； 4、验证基尔霍夫定律，学会检查、分析电路简单故障； 5、验证叠加原理，学会 叠加原理的应用。 二、实验原理 1、电阻元件的伏安特性 任一二端电阻元件的特性可用该元件上的端电压u与通过该元件的电流i之间 的函数关系u＝f(i)来表示，即用u－i平面上的一条曲线来表征，这条曲线称 为该电阻元件的伏安特性曲线。根据伏安特性的不同，电阻元件分两大类：线 性电阻和非线性电阻。线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1－1中(a)所示，该直线的斜率只由电阻元件的电阻值 r决定，其阻值为常数，与元件 两端的电压u和通过该元件的电流i无关；非线性电阻元件的伏安特性是一条 经过坐标原点的曲 图1-1
电路分析教程(第三版)答案---燕庆明
《电路分析教程（第3版）》 第2章习题解析 2-1 求图示电路(a)中的电流i和(b)中的i1和i2。 题2-1图 解根据图(a)中电流参考方向，由KCL，有 i = （2 – 8 ）A= – 6A 对图(b)，有 i1 = (5 – 4) mA = 1mA i2 = i1 + 2 = 3mA 2-2 图示电路由5个元件组成。其中u1 = 9V，u2 = 5V，u3 = -4V，u4 = 6V，u5 = 10V，i1 = 1A，i2 = 2A，i3 = -1A。试求： （1）各元件消耗的功率； （2）全电路消耗功率为多少？说明什么规律？ 题2-2图
解 （1）根据所标示的电流、电压的参考方向，有 P 1 = u 1 i 1 = 9 × 1 W= 9W P 2 = u 2 ( - i 1) = 5 × ( -1 )W = -5W P 3 = u 3 i 2 = ( -4 ) × 2W = -8W P 4 = u 4 i 3 = 6 × ( -1 ) W= -6W P 5 = u 5 ( - i 3) = 10 × 1W = 10W （2）全电路消耗的功率为 P = P 1 + P 2 + P 3 + P 4 + P 5 = 0 该结果表明，在电路中有的元件产生功率，有的元件消耗功率，但整个电路的功率守恒。 2-3 如图示电路，（1）求图(a)中电压u AB ；（2）在图(b)中，若u AB = 6V ，求电流i 。 题2-3图 解 对于图(a)，由KVL ，得 u AB =( 8 + 3 × 1 - 6 + 2 × 1)V = 7V 对于图(b)，因为 u AB = 6i - 3 + 4i + 5 = 6V 故 i = 0.4A 2-4 如图示电路，已知u = 6V ，求各电阻上的电压。 题2-4图 解 设电阻R 1、R 2和R 3上的电压分别为u 1、u 2和u 3，由分压公式得 u 1 = 3211R R R R ++·u = 12 2× 6 V= 1V
福州大学物信学院 《集成电路版图设计》 实验报告 姓名：席高照 学号：111000833 系别：物理与信息工程 专业：微电子学 年级：2010 指导老师：江浩
一、实验目的 1.掌握版图设计的基本理论。 2.掌握版图设计的常用技巧。 3.掌握定制集成电路的设计方法和流程。 4.熟悉Cadence Virtuoso Layout Edit软件的应用 5.学会用Cadence软件设计版图、版图的验证以及后仿真 6.熟悉Cadence软件和版图设计流程，减少版图设计过程中出现的错误。 二、实验要求 1.根据所提供的反相器电路和CMOS放大器的电路依据版图设计的规则绘制电路的版图，同时注意CMOS查分放大器电路的对称性以及电流密度（通过该电路的电流可能会达到5mA） 2.所设计的版图要通过DRC、LVS检测 三、有关于版图设计的基础知识 首先，设计版图的基础便是电路的基本原理，以及电路的工作特性，硅加工工艺的基础、以及通用版图的设计流程，之后要根据不同的工艺对应不同的设计规则，一般来说通用的版图设计流程为①制定版图规划记住要制定可能会被遗忘的特殊要求清单②设计实现考虑特殊要求及如何布线创建组元并对其进行布局③版图验证执行基于计算机的检查和目视检查，进行校正工作④最终步骤工程核查以及版图核查版图参数提取与后仿真 完成这些之后需要特别注意的是寄生参数噪声以及布局等的影响，具体是电路而定，在下面的实验步骤中会体现到这一点。 四、实验步骤 I.反相器部分： 反相器原理图：
反相器的基本原理：CMOS反相器由PMOS和NMOS构成，当输入高电平时，NMOS导通，输出低电平，当输入低电平时，PMOS导通，输出高电平。 注意事项： （1）画成插齿形状，增大了宽长比，可以提高电路速度 （2）尽可能使版图面积最小。面积越小，速度越高，功耗越小。 （3）尽可能减少寄生电容和寄生电阻。尽可能增加接触孔的数目可以减小接触电阻。（4）尽可能减少串扰，电荷分享。做好信号隔离。 反相器的版图： 原理图电路设计： 整体版图：
模拟电子技术实验II 教学指导书 课程代码：021********* 湘潭大学 信息工程学院 2017年10月8日
前言 一、实验总体目标 本课程为电子信息类专业本科生的学科基础课程。通过实验培养学生理论联系实际的能力，提高学生的动手能力、分析问题和解决问题的能力。通过规范的实验操作训练，使学生学会操作常用的电子仪器设备，掌握基本的模拟电路构建方法和实验调试的基本技能。 1．掌握常用电子仪器的选用及测试方法。 2．针对简单的模拟电路，能正确调试电路参数，掌握基本参数测试与功能分析方法。 3．针对简单的工程问题，能依据实验故障现象，分析问题并解决问题。 4．能正确观察实验现象、记录实验数据、并自拟部分数据表格，并通过正确分析实验结果，得出结论，撰写符合要求的实验报告。 5. 具备电子电路仿真软件的初步应用能力。 二、适用专业年级 电子信息类专业二年级本科学生。 三、先修课程 大学物理、电路分析基础、模拟电子技术实验II 四、实验项目及课时分配 五、实验环境 模拟电路实验台：72套。主要配置：多种模拟电路实验模块、直流电压源、直流电压表、万用表、信号发生器、示波器、交流毫伏表等，仿真实验配置：PC机、Multisim 10电路仿真分析仿真软件。 六、实验总体要求 1、每次实验前预习实验原理，做好实验方案设计和理论计算，仿真分析观察与测试，提交实验预习报告； 2、正确使用电压表、万用表、信号发生器、示波器、交流毫伏表等实验设备； 3、按电路图联接实验线路和合理布线，能初步分析并排除故障； 4、具有根据实验任务确定实验方案、设计实验线路和选择仪器设备的初步能力； 5、认真观察实验现象，正确读取实验数据和记录实验波形并加以检查和判断，分析实验结果，正确撰写实验报告。
数字集成电路设计 实验报告 实验名称二输入与非门的设计 一．实验目的 a)学习掌握版图设计过程中所需要的仿真软件
b)初步熟悉使用Linux系统 二．实验设备与软件 PC机，RedHat,Candence 三．实验过程 Ⅰ电路原理图设计 1.打开虚拟机VMware Workstation，进入Linux操作系统RedHat。 2.数据准备，将相应的数据文件拷贝至工作环境下，准备开始实验。 3.创建设计库，在设计库里建立一个schematic view，命名为，然后进入电路 图的编辑界面。 4.电路设计 设计一个二输入与非门，插入元器件，选择PDK库（xxxx35dg_XxXx）中的nmos_3p3、 pmos_3p3等器件。形成如下电路图，然后check and save，如下图。 图1.二输入与非门的电路图 5.制作二输入与非门的外观symbol Design->Create Cellview -> From Cellview，在弹出的界面，按ok后出现symbol Generation options，选择端口排放顺序和外观，然后按ok出现symbol编辑界面。按照需 要编辑成想要的符号外观，如下图。保存退出。
图2.与非门外观 6.建立仿真电路图 方法和前面的“建立schemtic view”的方法一样，但在调用单元时除了调用analogL 库中的电压源、（正弦）信号源等之外，将之前完成的二输入与非门调用到电路图中，如下图。 图3.仿真电路图 然后设置激励源电压输出信号为高电平为3.5v，低电平为0的方波信号。 7.启动仿真环境 在ADE中设置仿真器、仿真数据存放路径和工艺库，设置好后选择好要检测的信号在电路中的节点，添加到输出栏中，运行仿真得到仿真结果图。
《模拟电子技术》实验教学指导书课程编号：1038181007 湘潭大学 信息工程学院电工与电子技术实验中心 2007年11月30日
前言 一、实验总体目标 通过实验教学，使学生巩固和加深所学的理论知识，培养学生运用理论解决实际问题的能力。学生应掌握常用电子仪器的原理和使用方法，熟悉各种测量技术和测量方法，掌握典型的电子线路的装配、调试和基本参数的测试，逐渐学习排除实验故障，学会正确处理测量数据，分析测量结果，并在实验中培养严肃认真、一丝不苟、实事求是的工作之风。 二、适用专业年级 电子信息工程、通信工程、自动化、建筑设施智能技术等专业二年级本科学生。 三、先修课程 《高等数学》、《大学物理》、《电路分析基础》或《电路》。 网络化模拟电路实验台：36套（72组） 主要配置：数字存储示波器、DDS信号发生器、数字交流毫伏、模块化单元电路板等。 六、实验总体要求 本课程要求学生自己设计、组装各种典型的应用电路，并用常用电子仪器测试其性能指标，掌握电路调试方法，研究电路参数的作用与影响，解决实验中可能出现各种问题。 1、掌握基本实验仪器的使用，对一些主要的基本仪器如示波器、、信号发生器等应能较熟练地使用。 2、基本实验方法、实验技能的训练和培养，牢固掌握基本电路的调整和主要技术指标的测试方法，其中还要掌握电路的设计、组装等技术。 3、综合实验能力的训练和培养。 4、实验结果的处理方法和实验工作作风的培养。
七、本课程实验的重点、难点及教学方法建议 本课程实验的重点是电路的正确连接、仪表的正确使用、数据测试和分析； 本课程实验的难点是电路的设计方法和综合测试与分析。 在教学方法上，本课程实验应提前预习，使学生能够利用原理指导实验，利用实验加深对电路原理的理解，掌握分析电路、测试电路的基本方法。
