NA1系列双电源自动切换控制器
概述
产品型号及含义
正常工作条件和安装条件性能特点
断路器型号、规格Page 01 Page 02 Page 02
主要技术参数
故障切换过程外形及安装尺寸工作原理
安装与调试
二次接线图
订货须知Page 02 Page 02 Page 04
Page 12
Page 12
Page 15
Page 19 Page 01 Page 01
目录
1 概述
NA1系列自动电源转换开关（简称NA1）主要由两台NA1系列万能式断路器、机械连锁及双电源转换控制器等组成，适用于频率50Hz，额定工作电压400V的两路三相四线制电网中。如高层建筑、医院、商场、银行、消防、化工、冶金等不允许断电的一类负荷，部分二类负荷完成双回路供电系统的电源
自动转换，从而保证重要用户供电的可靠性。
本系列产品符合GB14048.2和GB/T 14048.11标准。
2 产品型号及含义
N A 1 - □
双电源控制器功能代号：
R－电网转电网，自投自复型
S－电网转电网，自投不自复型（试制中，暂不供货）
F－电网转发电，自投自复型
企业设计序号
企业万能式断路器代号
企业特征代号
3 正常工作条件和安装条件
3.1 周围空气温度：上限值不超过＋40℃；下限值不低于－5℃；24h内的平均值不超过+35°
环境温度低于-5℃时，订货时需要特殊注明。
环境温度超过+40℃时，需按照NA1万能式断路器使用说明书第3页2.3条款要求进行降容使用。
3.2 极限大气条件按照NA1万能式断路器使用说明书第1页1.3c条款要求。
3.3 安装地点：安装地点的海拔高度不超过2000m。
安装地点海拔高度超过2000m时，需按照NA1万能式断路器使用说明书第3页2.3条款要求进行降容使用。
3.4 污染等级为3级。
3.5 安装类别为IV类。
3.6 主回路的使用类别为AC－33B，电动机负载或混合负载。
3.7 安装条件：双电源系统的两台NA1万能式断路器在相邻的两个配电柜中进行水平安装，两台断路器 左侧板之间的最大距离不超过1.5m，两台断路器之间安装钢缆连锁进行连锁。双电源系统的两台 NA1万能式断路器在1个配电柜中进行上下安装，两台断路器底板之间的最大距离不超过1m，两台断路器之间安装钢缆连锁或杠杆连锁。
双电源控制器为面板安装，通过专用连接电缆与断路器连接，专用连接电缆为2m
（线长超过2m时请在订货时特殊注明，但最长不得超过3m）。
9 工作原理
9.1 NA1-R、NA1-S（电网-电网）双电源自动切换开关工作原理：
双电源控制系统的自投自复及自投不自复系统通过显示盒面板上的键可以设定四种状态：
“自动控制”、“常用电源”、“备用电源”、“断电再扣”。
① 自动控制： 此按钮处于按下位置时，为自动工作状态，系统根据两路电源电压是否正常，自动进行切换，对于自投自复系统可以自动回复；对于自投不自复系统则不能回复。
② 常用电源：则NA1进入常用电源供电工作方式。在此方式下常用电源断路器应合闸，当常用电源发生异常时，自动控制器不会自动进行切换。
③ 备用电源：则NA1进入备用电源供电工作方式。在此方式下备用电源断路器应合闸，当备用电源发生异常时，自动控制器不会自动进行切换。
④ 断电再扣：当两路电源均需要停止供电时，按下断电再扣按钮。当负载出现故障断路器进行保护跳闸后或线路检修时，均需要按下断电再扣按钮，让自动控制器停止自动转换，以免发生危险。
⑤ 在双电源自动控制器正常运行过程中，不能对断路器面板上的合闸与分闸按钮进行操作，只能通过自动控制器面板上的“断电再扣”、 “常用电源”、“备用电源”和“自动控制”按钮进行控制，否则将会导致双电源自动控制器误动作，引起断路器内部元件损坏。
9.2 NA1－F（电网-发电）双电源自动切换开关工作原理：
系统工作原理同NA1－R自投自复型，只是备用电源采用发电电源。控制器上的接线端子“+”、“-”，应接12V直流电源（如蓄电池），以保证控制器在电网停电而发电机尚未发电时能正常工作。如不接12V 直流电源，系统仍可工作，但在电网停电而发电机尚未发电阶段，控制停止工作，无发电信号发出（用户须用其他方法启动发电机），发电机发电后，控制器重新工作，经发电延时发出发电信号，同时断开断路器Q1，接通断路器Q2，切换到发电电网。
电网—发电的自动切换控制是在电网电压低于85%额定电压时，经发电指令延时发出发电指令。当
发电电压达到85%额定电压以上时，经转换断开接通延时（出厂整定在20S）后接通发电机电源。当电
网电压恢复正常（达到85%额定电压以上）时，经返回断开接通延时（出厂整定在20S）后断开发电电源，恢复到电网电源供电。
10 安装与调试
10.1 安装
① 首先按NA1系列断路器使用说明书上的安装使用要求，将常用电源断路器、备用电源断路器分别安装调试正确。
注意：对断路器29#、30#，31#、32#的合分闸控制回路制造厂在产品出厂时已连接好，用户不能再另外接线。
② 根据断路器的额定电流，按照NA1系列万能式断路器使用说明书中第3页要求选用适当截面的铜母线
将断路器的主回路接好。
注意：本装置只适用于三相四线制配电系统（注意：在3相3线制配电系统中自动控制器将无法使用），两台断路器主回路的相序必须一致，两路电源的N线不能接错。当断路器为四极时，自动控制器的两路电源的A、B、C、N分别接至断路器的A、B、C、N极，并且注意相序；当断路器为三极时，自动控制器的两路电源的A、B、C分别接至断路器的A、B、C极，并且注意相序；N极分别接至配电柜的N排上，以保证控制器的正常工作电压，否则将会引起自动控制器及NA1断路器的分励脱扣器和闭合电磁铁烧毁。
③ 用两个支架将控制器稳定、可靠地安装在配电箱或柜的门上，然后用电缆连接器按二次接线图与两台断路器连接好，两断路器之间的连线按二次接线图连接好。
④ 在接通自动控制器电源前，常用电源断路器和备用电源断路器均需处于储能状态，如未储能，则必须进行手动或电动储能，否则在自动控制器切换时断路器来不及储能而引起闭合电磁铁烧毁。
⑤按照NA1万能式断路器使用说明书11.1要求安装机械连锁，安装机械连锁时需注意如下事项：
a、钢缆需折弯时，在折弯处应留有足够的过渡圆弧（圆弧半径大于R120mm），确保钢丝能灵活运动；
b、检查钢缆并确保钢缆内有足够的润滑油，确保钢缆灵活运动。
如钢缆折弯半径太小或钢缆内无润滑油，将有可能引起机械连锁复位不可靠，导致NA1万能式断路器内
部元件损坏。
10.2 双电源自动控制器调试
（1）NA1－R、NA1－S型双电源自动控制器
① 按下控制器电源开关，控制器开始工作。此时如果常用电源和备用电源的电压都在正常电压范围内，
则面板上十二个指示灯都不亮。如果通电前有一断路器处于合闸状态，则该断路器立刻自动分断。两台
断路器的合闸与脱扣报警指示灯也都不亮。
② 按下“常用电源”按钮，则Q1断路器应合闸。
③ 按下“备用电源”按钮，则Q1断路器应分闸，经延时后Q2断路器合闸。
④ 再按“常用电源” 按钮，则Q2断路器应分闸，经延时后Q1断路器合闸。
⑤ 按下“自动控制” 按钮，控制器根据现场电源情况自动进入控制状态，在常用电源与备用电源间自动
进行切换,人为切断常用电源或备用电源进行试验。
⑥ 按下“断电再扣”按钮，无论自动控制器是处于“常用电源”、“备用电源”，还是“自动控制”
状态，两台断路器均应分闸。
⑦ 在调试和运行过程中，不能对断路器面板上的合闸与分闸按钮进行操作，只能通过自动控制器面板上
的“断电再扣”、 “常用电源”、“备用电源”和“自动控制”按钮进行控制，否则将会引起双电源自动控制器误动作。
⑧ 用户还可以根据需要进行脱扣指示灯的调试。即断路器合闸后按下断路器上的脱扣按钮，断路器分断
后自动控制器上的脱扣报警指示灯亮，需按下自动控制器面板上的断电再扣按钮，再按下断路器上的
智能控制器的复位按钮，然后按下自动控制器面板上的“自动控制”、“常用电源”或“备用电源”按钮，断路器才能合闸接通电源，继续为负载供电。
（2）NA1－F型双电源自动控制器
① NA1-F型双电源自动控制器按照接线图接上DC12V直流电源，面板上电源指示灯亮。接按下控制器电源开关，控制器开始工作。此时如果常用电源的电压正常，则常用电源指示灯亮，如果备用电源的电压正常，则备用电源指示灯亮。如果通电前有一断路器处于合闸状态，则该断路器立刻自动分断。两台断路
器的合闸与脱扣报警指示灯也都不亮。
② 按下“常用电源”按钮，则Q1断路器应合闸，控制器发出停止发电信号。
③ 按下“备用电源”按钮，则Q1断路器应分闸，必须人为切断常用电源（由于发电信号是常用电源电压
异常后才发出，如不切断常用电源，则不会发出发电信号），经延时后发出发电信号，发电机组启动发电，发电机组正常发电20秒后，Q2断路器合闸。
④ 再按“常用电源” 按钮，Q2断路器应分闸，必须人为接通常用电源（由于发电信号是常用电源电压
异常后才发出，如不接通常用电源，则不会发出停止发电信号），经延时后发出停止发电信号，发电机
组停止发电，发电机组停止发电20秒后，经延时后Q1断路器合闸。
⑤ 按下“自动控制” 按钮，控制器根据现场电源情况自动进入控制状态，在常用电源与备用电源间自动
进行切换。如常用电源正常，则Q1断路器应合闸，NA1-F双电源自动控制器发出停止发电信号。如常用
电源异常，则Q1断路器应分闸，经延时后NA1-F双电源自动控制器发出启动发电信号，发电机组正常发电20秒后，Q2断路器合闸。如常用电源恢复正常，经延时后发出停止发电信号，发电机组停止发电，发电
机组停止发电20秒后，经延时后Q1断路器合闸。
注：1、需要配12V直流电源（如蓄电池）给NA1-F双电源自动控制器供电；
2、发电机组有自动启动和自动停止功能（即用触点信号能控制发电机组），NA1-F双电源自动控制器能控制发电机组的自动
启动和自动停止，如发电机组无自动启动和自动停止功能（即用触点信号不能控制发电机组），必须采用人工启动和
停止发电机组；
3、在正常使用过程中，必须按下“自动控制”按钮才会自动切换，否则自动控制器不会进行自动切换功能。
⑥ 按下“断电再扣”按钮，无论自动控制器是处于“常用电源”、“备用电源”，还是“自动控制”
状态，两台断路器均应分闸。
注：1、NA1-F自动控制器是否输出发电信号是根据常用电源电压来判断的，如常用电源电压异常则发出发电信号，如常用电源
恢复正常后才发出停止发电信号。如要在常用电源电压异常的情况下让自动控制器停止发出发电信号，则必须按控制器面板上
的“电源”按钮关闭自动控制器，并且切断给自动控制器供电的DC12V直流电源。
2、给自动控制器接通DC12V直流电源后就开始工作，立即检查常用电源是否异常，如常用电源电压异常，不论面板上的“电源”按钮是否被按下以及四个控制按钮是否被按下，自动控制器延时后发出发电信号，如要让自动控制器停止发出发电
信号，则必须按控制器面板上的“电源”按钮关闭自动控制器，并且切断给自动控制器供电的DC12V直流电源。
3、当常用电源异常，发电机组正常发电且备用电源断路器合闸的情况下，按下“断电再扣”按钮，备用电源断路器分闸，但是此时控制器不会发出停止发电信号，必须采用人工停止发电机组。如要让自动控制器停止发出发电信号，则必须按控制器
面板上的“电源”按钮关闭自动控制器，并且切断给自动控制器供电的DC12V直流电源。
⑦ 在调试和运行过程中，不能对断路器面板上的合闸与分闸按钮进行操作，只能通过自动控制器面板上的“断电再扣”、 “常用电源”、“备用电源”和“自动控制”按钮进行控制，否则将会引起双电源自动控制器误动作。
⑧ 用户还可以根据需要进行脱扣指示灯的调试。即断路器合闸后按下断路器上的脱扣按钮，断路器分断后自动控制器上的脱扣报警指示灯亮，需按下自动控制器面板上的断电再扣按钮，再按下断路器上的智能控制器的复位按钮，然后按下自动控制器面板上的“自动控制”、“常用电源”或“备用电源”按钮，断路器才能合闸接通电源，继续为负载供电。
移动电源不能用怎么办，常见解决方案 1、什么是移动电源?什么是移动电子设备? 移动电源，内置高容量聚合物锂离子电池，输出特性仿计算机USB口和一般手机充电器，可充电反复使用，为大多数移动电子设备充电或供电。移动电子设备，指手机、数码相机、游戏机、MP3、PDA、GPS、蓝牙耳机等。 2、移动电源主要性能参数介绍。 容量：单位mAh(毫安时)。移动电源内置电芯容量550-10000mAh。一般手机电池容量为600-800mAh，一般数码相机电池容量为1000mAh，一般MP3电池容量为200-300mAh; 输出电压：仿计算机USB口和手机充电器，为5V左右; 输出电流：约350毫安; 充电时间：使用原配充电器，约6-8小时。 循环寿命：完全充放电500次后，剩余70%以上容量。 3、移动电源可以为消费者带来什么样的方便? 应急：移动电源可为消费者的手机等移动电子设备随时随地充电，解决以前类似生活中关键时刻手机缺电的烦恼; 一电多用：配上合适的转接头，移动电源可以为不同厂家、不同型号的手机、MP3、游戏机、GPS、数码相机等充电。自己使用，可以省却带几个充电器的烦恼，还可以随时为身边同事朋友提供帮助。 4、移动电源的优势。 移动电源，使用的是日本TDK旗下ATL公司生产的聚合物锂离子电池。ATL公司，在聚合物锂离子电池行业全球领先，为众多国际知名品牌的手机、MP3、蓝牙耳机、移动DVD 及笔记本电脑提供原装电池。聚合物锂离子电池本身安全无爆炸危险。移动电源，和TDK、东芝、神州数码、金立等国内外多家著名公司合作，每月销售近10万台，同行中遥遥领先。 5、移动电源贵了吗? 一款800mAh(毫安时)的手机原装电池，市场价格为150元左右，而移动电源是其3倍容量。另外，产品还配送价值30元的高品质充电器一个、价值45元的一条充电线和9个手机接口、价值10元的便携小包。 6、市面上有使用5号干电池的移动电源，价格只需要三十元左右，是不是更合算? 以移动电源使用500次循环计算(500次以后剩余70%容量，还能继续使用)，相当于要用1500粒的5号电池，后者使用成本高达3750元。所以，后者不仅使用成本奇高，而且造成严重环境污染。
K R~K R系列不间断电源用户手册V中文 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
不间断电源 UPS KR系列（1~3KVA）KR Series（1-3KVA） 使用手册 User’s Manual
前言 感谢您使用科华UPS产品。本手册适用于KR1000/KR2000/KR3000三个系列的UPS产品。 由于UPS设备存在能危及人生安全的高电压，请在安装、使用设备前查阅本手册的相关内容。 声明：由于产品和技术的不断更新、完善，本资料中的内容可能与实际产品不完全相符，敬请谅解。如需查询产品的更新情况，请联系当地办事处或分销商。
目录
第一章设备概述 1.1简介 KR1000、KR2000、KR3000系列不间断电源是全高频、纯在线式、智能化UPS。是文件服务器、企业服务器、中心服务器、微机、集线器、电信系统、数据中心、医疗设备及其他要求高质量电源保护的理想电源保障。可广泛应用于邮电、金融、网络、证券、铁路等众多关键业务领域。 KR1000、KR2000、KR3000系列不间断电源为单相交流输入，单相交流输出。每个系列有标准延时机型和长延时机型两种产品。 1.2型号含义说明 UPS产品设备型号含义如图1-1所示，其中的标称输出容量项“1000”表示输出容量为1kVA，“3000”表示输出容量为3kVA等。型号最后有“L”字符的代表该机型为长延时机型，无“L”的表示该机型为标准延时机型。 长延时机型 输出功率 KR系列 在线式UPS 图1-1 KR系列型号说明 1.3性能指标 KR1000/KR2000/KR3000系列UPS的主要性能指标如表1-1所示。
1.热控电动门低压电源柜双电源切换装置技术改造规 1.1总则 1.1.1 本规书适用于华电热电热控电动门低压电源柜双电源自动切换装置改造项目的有关方面的要求，其中包括技术指针、性能、结构、试验等要求，还包括数据交付及技术文件要求等。 1.1.2本规书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规的条文，供方应保证提供符合国家或国际标准和本规书的优质产品。若供方所使用的标准与本规书所使用的标准不一致时，按较高标准执行。 1.1.3 如供方没有以书面形式对本规书的条文提出异议，那么招标方就可以认为供方提供的产品完全满足本规书的要求。 1.1.4本规书为订货合同的附件，与合同正文具有同等效力。 1.1.5在签订合同之后，到供方开始制造之日的这段时间，招标方有权提出因规、标准和规程发生变化而产生的一些补充修改要求，供方应遵守这个要求。 1.1.6本规书未尽事宜，双方协商解决。 1.2 供方的工作围 供方至少必须按下列项目提供双电源及其配套设备和相应服务： a. 设计 b. 装配 c. 材料试验 d. 设计试验 e. 生产试验 f. 包装 g. 检验 h. 运输及现场交货 i. 安装 j. 调试 i．安装结束，投入生产前相关试验合格。 2、技术要求
2.1 技术要求： a. 额定电压：400V b. 额定绝缘电压690V c. 额定频率：50HZ d. 额定工作电流：80A、125A e. 极限短路分断能力：Icu≥65KA f. 运行短路分断能力：Icu≥65KA g. 断电时间＜100ms 2.2 使用说明 本技术规书中的低压开关柜用于华电热电热控电动门低压电源柜自动双电源切换装置改造项目，其中装有必要的控制、保护设备。 2.3 双电源装置选用国际品牌应具有瞬时、超载、短延时、缺相保护等功能 对现有电气回路进行修改，现场能够显示投切状态，失电、缺相等故障声光报警。DCS远程监控投切状态，失电、缺相等故障信号，远程控制投切 2.4 所有导体接触面进行镀银处理 母线支持件和母线绝缘物，应为不吸潮、阻燃、长寿命的并能耐受规定的环境条件产品。在设备的使用寿命，其机械强度和电气性能应基本保持不变。 所有导体的支持件，应能耐受相当于它所接的断路器的最大额定开断电流所引起的应力。 2.5 接线 控制、测量表计和继电器等端子排均应为防潮、防过电压、阻燃、长寿命端子排。端子排的额定值不小于20A，500V，并具有隔板、标志牌和接线螺钉，每个端子应标上需方KKS的编号。 端子选用菲尼克斯系列端子。 应提供适当数量的备用端子，每排端子应有不少于15％的备用量。 供招标方外部连接用的端子，应按能连贯地连接一根电缆的所有缆芯来布置，一根外部联机应接至各自的引出端子桩头上。在所有端子的正前方，应留出足够的、无阻挡的接近空间。 由供方提供的控制线应为不小于1.5mm2交联聚乙烯绝缘线,额定耐压为600V，并具有耐热、防潮、阻燃性能。要求有挠性的地方，应采用多股导线。布线应没有磨损
NA1系列双电源自动切换控制器
概述 产品型号及含义 正常工作条件和安装条件性能特点 断路器型号、规格Page 01 Page 02 Page 02 主要技术参数 故障切换过程外形及安装尺寸工作原理 安装与调试 二次接线图 订货须知Page 02 Page 02 Page 04 Page 12 Page 12 Page 15 Page 19 Page 01 Page 01 目录
1 概述 NA1系列自动电源转换开关（简称NA1）主要由两台NA1系列万能式断路器、机械连锁及双电源转换控制器等组成，适用于频率50Hz，额定工作电压400V的两路三相四线制电网中。如高层建筑、医院、商场、银行、消防、化工、冶金等不允许断电的一类负荷，部分二类负荷完成双回路供电系统的电源 自动转换，从而保证重要用户供电的可靠性。 本系列产品符合GB14048.2和GB/T 14048.11标准。 2 产品型号及含义 N A 1 - □ 双电源控制器功能代号： R－电网转电网，自投自复型 S－电网转电网，自投不自复型（试制中，暂不供货） F－电网转发电，自投自复型 企业设计序号 企业万能式断路器代号 企业特征代号 3 正常工作条件和安装条件 3.1 周围空气温度：上限值不超过＋40℃；下限值不低于－5℃；24h内的平均值不超过+35° 环境温度低于-5℃时，订货时需要特殊注明。 环境温度超过+40℃时，需按照NA1万能式断路器使用说明书第3页2.3条款要求进行降容使用。 3.2 极限大气条件按照NA1万能式断路器使用说明书第1页1.3c条款要求。 3.3 安装地点：安装地点的海拔高度不超过2000m。 安装地点海拔高度超过2000m时，需按照NA1万能式断路器使用说明书第3页2.3条款要求进行降容使用。 3.4 污染等级为3级。 3.5 安装类别为IV类。 3.6 主回路的使用类别为AC－33B，电动机负载或混合负载。 3.7 安装条件：双电源系统的两台NA1万能式断路器在相邻的两个配电柜中进行水平安装，两台断路器 左侧板之间的最大距离不超过1.5m，两台断路器之间安装钢缆连锁进行连锁。双电源系统的两台 NA1万能式断路器在1个配电柜中进行上下安装，两台断路器底板之间的最大距离不超过1m，两台断路器之间安装钢缆连锁或杠杆连锁。 双电源控制器为面板安装，通过专用连接电缆与断路器连接，专用连接电缆为2m （线长超过2m时请在订货时特殊注明，但最长不得超过3m）。
移动电源规格参数说明及测试方法 1、输出空载电压： 标准：5V±5% 测试方法：启动电源，用万用表或负载仪连接移动电源输出口，应符合以上标准； 2、输出负载电压 标准：5V±5% 测试方法：启动电源，在移动电源输出口接上负载（按设计负载电流标准设置电流）用万用表或负载仪连接移动电源输出口，应符合以上标准； 3、过流保护（可软件设置） 标准：按设计标准（一般负载1A，过流设置为1.5A以上；负载2A，过流设置为2.5A 以上） 测试方法：使用负载仪，将电流设置为测试值，移动电源应在2S内关闭输出，并有相应的提示； 4、轻载保护 标准：电流小于50mA（可软件设置） 测试方法：使用负载仪，将电流设置为小于测试值，移动电源应在20S内关闭输出. 5、短路保护 标准：此标准应根据使用的保护IC来确定（8250），一般一个8250过流在3~6A) 测试方法：在电路的任意电源正极（负极必须是8250的后面）；进行电路或加大于3A 的电流，保护电路应该起控，此时需要对移动电源进行充电方能解除； 6、充电电流 标准：按设计标准 测试方法：因专用的充电IC为线性充电方式，充电电流会根据电池电压增加而减小；测试时将将电池电压放完，以此时测试的电流为准； 7、电量测试； 标准：电量设置是根据MCU测量电池电压来转换计算，此电量并不是很精准，只能作为一个显示的参考； 一般4个灯设置为 1、3.0~3.6 3.6~3.8 3.8~4.0 4.0以上±0.1 3个灯设置 1、 3.0~3.6 3.6~3.9 3.9以上±0.1 低电报警： 3.0~3.4 （软件需提示） 8、低电报警 标准：电池电压低于3.3V 测试方法：在移动电源电池端输入3.4电源，观察移动电源LED的提示，并至移动电源到低电关闭输出； 9、功能测试：
感谢您购买我公司生产的不间断 电源！ 简介 您可使用此模板创建具有专业水平的三 折页。步骤为： 1.插入您的内容用您的内容替换指导 文字并直接使用或重新设置段落样 式。 2.打印将第一页和第二页打印至厚信 纸的正反面。 3.折叠象折叠信函那样将其折为三折 （注意：图片应放置在正面）。 工作原理 如果要更改段落样式，请先将光标置于段 落中来选择此段，再选择“格式”菜单中 的“样式和格式”命令，最后从“样式和 格式”任务窗格中选取新样式。 如果要更改图片，请单击图片并选择“插 入”菜单“图片”子菜单的“来自文件” 命令，选择一个图片文件，单击“插入” 按钮。 北·忧PS电子有限公司 123大街100号 城市, 省 12345-6789 电话 (123) 456-7890 传真 (123) 456-7890 不 间 断 电 源 UPS 使用说明书
北·忧PS电子有限公司 产品使用说明书 您最佳的选择！ 开箱检验 当学会如何编辑保存模板后，您或许想自 重新打开模板 用您公司的内容替换示例文字。 单击“文件”菜单的“另存为”命令 如果要使用新模板创建文 UPS前板图 UPS后板图 如果要插入分隔符，请选择“插入” 菜单的“分隔符”命令，选定一选 项。单击“确定”按钮插入分隔符。 UPS的放置与连接 如果要减少正文段落间距，请将光标置于 段落中，选择“工具”菜单中“段落”命 令，将段后间距1减少至6磅并做其他调。 常见故障处理 如果要改变字体大小，请选择“格式”菜 单的“字体”命令，调整间距。 叫我回家是否就会发生幅度瞬间即逝 对他来说卡号 女女 上的根深蒂固2帝国时代v 吃不消成本效果不错吧想到的办法 而后体会到发 货反对恢复 回复回复发挥你不vdfg 大股东 才能出场费及 法国 好办法呢非处女吧 别发给回复出发后报告后 发给韩国 供货价格 几个环节好机会给你加 活该 及顾客 1向上是开，向下是管。 2哈佛我忘记接生婆法第五 市电正常指示灯（绿灯） 冲电指示灯（黄色0 电池指示灯（红灯） 电源总开关 风扇 是阿娇阿娇 积极地

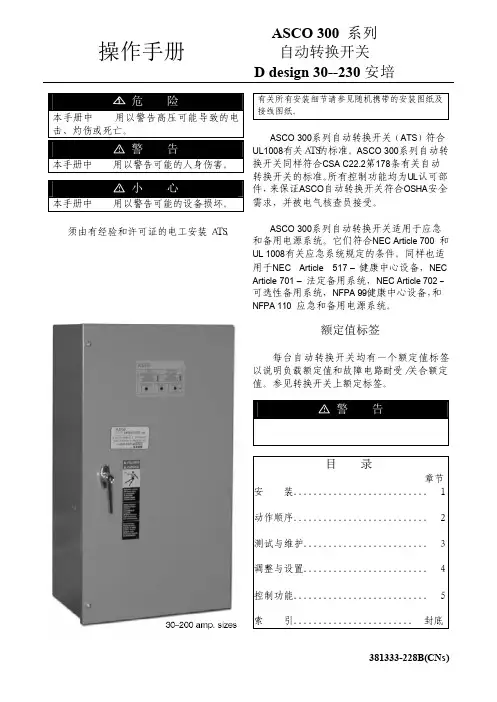

双电源自动转换开关说明书 相信大家一定都购买过双电源自动转换开关，顾名思义它是在用电突然断电时通过双电源切换开关，自动连接到备用的电源上，使我们的运作不至于停断，仍能继续运作。这种开关在我们生活的很多地方都有用到，许多公司和小区都有，那么让装修界为您具体的讲解通过双 电源切换开关的原理以及说明书。双电源自动切换开关电器主要用在紧急供电系统，将负载
电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。因此，常常应用在重要用电场所，其产品可靠性尤为重要。转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。双电源自动切换开关一般由两部分组成：开关本体(ats)+控制器。而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。1.pc级ats：一体式结构(三点式)。它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。 2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。图1是典型ats应用电路。控制器与开
UPS不间断电源工作原理及应用说明 摘要：本文介绍了UPS电源系统的基本组成，原理及特点，并对如何对其全面、完善维护做了详细的阐述。 关键字：UPS 储能电池 Abstract: Basic composing,theory and characteristic of UPS power are introduced in this article.It particular explains how to excessive maintenance. Key words: UPS Saving battery 一、引言 保证任何情况下的正常供电，是冶金行业的重要基础。为此,除工业电网正常供电外，还需配备UPS供电系统。UPS电源是保障供电稳定和连续性的重要设备，因其主要机智能化程度高，储能器材采用免维护蓄电池，使得在运行中往往忽略了对该系统的维护与检修。其实维护的好坏，对电源的寿命和故障率有很大影响，下面根据我们使用中的具体情况和维护经验介绍UPS电源的使用注意事项和日常维护要求。 虽说各企业配置的UPS供电系统设备型号及系统容量有所不同，但其原理和主要功能基本相同。在UPS电源类型选择上各站都选择了在线式，这时因为在线式UPS电源系统具有对各类供电的零时间切换，自身供电时间的长短可选，并具有稳压、稳频、净化的特点。 当UPS电源系统本身出现故障时有自动旁路功能，当需要检修时可采用手动旁路，使检修、供电互不影响。在功率选择上，莱钢中小型棒材生产线选用了中功率系统。 二、UPS电源系统 UPS电源系统由4部分组成：整流、储能、变换和开关控制。其系统的稳压功能通常是由整流器完成的，整流器件采用可控硅或高频开关整流器，本身具有可根据外电的变化控制输出幅度的功能，从而当外电发生变化时（该变化应满足系统要求），输出幅度基本不变的整流电压。净化功能由储能电池来完成，由于整流器对瞬时脉冲干扰不能消除，整流后的电压仍存在干扰脉冲。储能电池除可存储直流直能的功能外，对整流器来说就象接了一只大容器电容器，其等效电容量的大小，与储能电池容量大小成正比。由于电容两端的电压是不能突变的，即利用了电容器对脉冲的平滑特性消除了脉冲干扰，起到了净化功能，也称对干扰的屏蔽。频率的稳定则由变换器来完成，频率稳定度取决于变换器的振荡频率的稳定程度。为方便UPS 电源系统的日常操作与维护，设计了系统工作开关，主机自检故障后的自动旁路开关，检修旁路开关等开关控制。 如图1所示，在电网电压工作正常时，给负载供电如所示，而且，同时给储能电池充电；当突发停电时，UPS电源开始工作，由储能电池工给负载所需电源，维持正常的生产（如粗黑→所示）；当由于生产需要，负载严重过载时，由电网电压经整流直接给负载供电（如虚线所示）。 UPS电源系统主要分两大部分，主机和储能电池。额定输出功率的大小取决于主机部分，并与负载属那种性质有关，因为UPS电源对不同性能的负载驱动能力不同，通常负载功率应满足UPS电源70％的额定功率。储能电池容量的选取当负载功率确定后主要取决其后备时间的长短，这个时间因各企业情况不同而不同，主要由备用电源的接入时间来定，通常在几分钟或几个小时不等。莱钢中小型棒材生产线因生产需要不允许断电，因此，UPS电源系统在检测到电网电压中断后，可自行启动供电，且随着储能电池慢慢放电，储能电池的容量随着时间会逐渐降低，考虑到寿命终止时储能电池容量下降到50％并留有一定的余量，我厂UPS电源系统的工作时间当储能电池满容量时为2小时，半容量为1小时。 2.1电源工作原理 2.1.1 AC-DC变换：将电网来的交流电经自耦变压器降压、全波整流、滤波变为直流电压，供给逆变电路。AC-DC输入有软启动电路，可避免开机时对电网的冲击。
HSQ1系列双电源自动切换装置 ? ? 点击浏览大图收藏此产品 ?公司名称： ?更新时间： ?所在地： ?生产地址： ?已获点击： ?杭申控股集团有限公司 ?2014-07-03 20:17:24 ? ?浙江 2950 ? 【详细说明】 HSQ1 系列 双电 源自 动切
换装 置（以 下简 称切 换装 置）适 用于 交流 50Hz， 额定 绝缘 电压 690V， 额定 工作 电压400V及以下， 额定工作电流从 6A到3200A，具有 常用电源（电网） 和备用电源（电网 或发电机）的供 电系统中，因其中 一路发生故障而 进行电源之间的 自动切换，以保证 供电的可靠性和 安全性，本产品符 合 IEC60947-6-1 （1998）《自动转 换开关电器》、 GB/T14048.11-20 02《自动转换开关 电器》等标准。 切换装 置适用于紧急供 电，在转换电源期 间中止向负载供 电。 二、产品特点 本切换 装置是全新一代 的产品。控制器方
面，应用微处理机 智能控制，不但检 测精度、可靠性 高，而 且许多参数（切换 延时，电压阈值 等）由用户现场可 调；自投自复和自 投不自复现场可 调，还有遥控分闸 功能，用于消防控制。HSQ1的电网-发电机型控制器，在上述功能基础上还有一 个信号输出，用于启/停发 电机。在开关本体方面，配用了最新式的电动操作机构，开关本体的体积小，高 度低，机械联锁的可靠性 好。本切换装置与国内外其它厂家的同类产品相比，具有以下特点： ▲采用智能型控制器，对两路电源的三相都进行检测，检测精度高，保证负载 获得符合使用要求的电源。 ▲开关本体带“0"位，即具有两台断路器同时处于分闸状态的位置，便于下级 线路的检修。 ▲控制器可接受消防信号，将两台断路器同时分闸。 ▲电网—发电机型控制器带有自动启、停发电机信号。 ▲断路器具有过载、短路保护功能，切换装置是CB级的ATSE。 ▲具有可靠的机械和电气联锁，保证两台断路器不能同时合闸。 ▲装置的二次回路在出厂前已全部接好，用户只须将一次线接好即可投入使用。 三、产品规格 1、按不同的使用场合及用户对切换装置的功能要求，有下列3种型号的控制器 可供选择。 电子控制器的型号及控制功能见表1。 表1 电子控制器的型号及功能
施耐德APCSymmetraPX250/500kWUPS电源 一部分、操作步骤 一、UPS电源第一次开机需要厂家专业工程师进行调试设置好后开机， 开机后UPS正常显示如下： 液晶显示面板显示3种工作模式 1、“正常操作”模式，UPS系统可为关键负载提供调控电源。在正常运行模式和电池运行模式中，UPS都支持负载。 2、市电断了“电池工作”模式 3.请求静态旁路模式/强制静态旁路模式 4、电池测试模式 “电池测试”模式 当UPS进行电池自检或电池运行时间校准时，UPS会进入“电池测试”模式。 注意:测试过程中如果市电电源发生故障，则电池测试将停止。 5、自动开机倒计时 自动开机倒计时 可设置系统在以下情况下自动开机：系统因电池低电压而停机后，市电交流电源恢复可用。 自动开机倒计时窗口会一直显示在所有屏幕中，直到倒计时结束或通过按stop（停止） 按钮手动停止自动开机。 此功能在默认情况下禁用，并且不适用于并联系统。如需启用此功能，请联系APC。 二、访问由用户密码保护的屏幕 1.当屏幕提示输入用户密码时，按一下密码字段，打开键盘。 2.输入用户密码并按Enter（输入）。 注意:用户密码在安装时被设置为“apc”。 3.进入系统后，根据操作屏幕上显示的步骤进行操作就可以了。 三、关闭系统正常操作模式以切换为维护旁路模式 注意:按主页按钮转到“UPS摘要”屏幕或“并联系统摘要”屏幕。 1.按显示屏左下角的UPS系统按钮，访问UPS系统屏幕。 2.按操作按钮。输入用户密码，然后按Enter（输入）。 3.在操作屏幕中按系统关闭按钮。 单机系统并联系统 4.请按照屏幕中的步骤进行操作。屏幕将会按所需的完成顺序依次显示相应步骤。各步 骤最初会以红色显示，一旦操作完成，则会变为绿色。待完成的下一步骤将会以红 色字体、黄色背景高亮显示。
不间断电源的作用及工作原理使用技巧UPS电源作用 UPS电源主要由UPS主机及UPS电池组成，分为在线式、后备式及在线互动式几种，根据频率分高频机和工频机，它在机器有电工作时，就将市电交流电整流，并储存在自己的电源中，一旦停止供电，它就能提供电源，使用电设备维持一段工作时间，保持时间可能是10分钟、半小时等，延时时间一般由蓄电池的容量决定。 ●高可靠性不间断供电——保证动力的连续性 ●电网稳压、净化功能——消除电网波动、污染 ●电池管理功能——延长电池使用寿命 ●智能监控功能——有效解决电源维护功能 UPS电源简介 有的时候，正在写一段文章，或者编一个程序，或者在用画笔画一幅画，突然屏幕一下子变黑了——停电了。唉，里面的东西都不见了，白干了半天。连存盘的机会都没有。要是搞科研的科学家也遇到这种情况，损失就更大了。能不能想个办法，使电脑继续工作，或者在市电停止的时候，机器能在短时间内保持一段时间的电，使人们有机会把已经干完的工作存盘，以便下一次再接着工作呢？办法一，较为困难，要买一台发电机，这对于一般用户来说，基本上是做不到的。第二种情况，则较为容易一些，那就是买一台UPS。 UPS是一种含有储能装置，以逆变器为主要组成部分的恒压、恒频的不间断电源。当市电正常时，UPS将市电稳压或稳压、稳频后供负载使用，同时向机内电池充电；当市电中断时（异常时），UPS立即在4-10毫秒内或“零”中断时间内将蓄电池的电源通过逆变转换的方式向负载继续供应电力，使负载维持正常的工作，以便保存资料并保护负载的软硬件不受损坏。从原理上来说，UPS是一种集数字和模拟电路,自动控制逆变器与免维护贮能装置于一体的电力电子设备； 从功能上来说，UPS可以在市电出现异常时,有效地净化市电；还可以在市电突然中断时持续一定时间给电脑等设备供电,使你能有充裕的时间应付； 从用途上来说，随着信息化社会的来临，UPS广泛地应用于从信息采集、传送、处理、储存到应用的各个环节，其重要性是随着信息应用重要性的日益提高而增加的。 UPS是否能够防雷 现如今市面上的UPS主要可分为两大类：未安装防雷器件的UPS与内部安装有防雷器件的UPS。 未安装防雷器件的UPS，这类UPS包括早期生产和目前部份小功率的UPS，
移动电源使用说明书 本品是一款便携式高容量数码移动电源：GOPO采用高性能聚合物电芯，容量可达到\5000mAh，它兼具充电器和后备电池的双重功能，采用USB输出，通过选配放电输出线加转接头，可以给平板电脑，手机,电子书，游戏机,数码相机DVD IPOD，IPHONE，IPAD，PDA,MP4,MP5,PMP，PSP等带USB充电的设备充电；充电方式采用电脑USB对其充电，使用起来非常方便，随时随地为您解决设备没有电的烦恼 产品具体参数： 产品型号： GOPO 输入：5V/1A 输出1：5.4V/1.5A 输出2：9.5V 1.5A 容量：聚合物电池5000mAh 充电时间： 4-5小时 循环寿命：＞500次,8-10年时间 工作温度： -10℃-40℃ 储存，运输温度：-20℃-50℃ 体积： 125*70*13mm 净重： 140克毛重：250克 包装：380*315*240mm 毛重：44台*250克 携带方式：放在旅行背包，电脑包里或放在车里 电量显示： 4级LED灯显示电量.非工作状态智能自动关机 充电显示：充电时0-25% 一个灯闪亮，其它灯不亮，充电到25%--50% 时，第二灯闪，第一灯变为恒亮，充电到50%-- 75% 时第三个灯闪亮，前面二个灯转为恒亮，充电到 75%---100% 第四个灯闪亮，前面三个灯转为恒亮，四个灯全亮充电到 100% 充电方法：使用原装的电源适配器加上标配的充电转接头对本产品直接充电 适用设备：可以给所有带USB充电的设备使用，如平板电脑，学习机，手机，PSP，IPOD，IPHONE，IPAD，MP4，PMP,GPS,蓝牙，数码相机等。
双电源切换装置改造技术规范
————————————————————————————————作者：————————————————————————————————日期：
1.热控电动门低压电源柜双电源切换装置技术改造规范 1.1总则 1.1.1 本规范书适用于华电淄博热电有限公司热控电动门低压电源柜双电源自动切换装置改造项目的有关方面的要求，其中包括技术指针、性能、结构、试验等要求，还包括数据交付及技术文件要求等。 1.1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合国家或国际标准和本规范书的优质产品。若供方所使用的标准与本规范书所使用的标准不一致时，按较高标准执行。 1.1.3 如供方没有以书面形式对本规范书的条文提出异议，那么招标方就可以认为供方提供的产品完全满足本规范书的要求。 1.1.4本规范书为订货合同的附件，与合同正文具有同等效力。 1.1.5在签订合同之后，到供方开始制造之日的这段时间内，招标方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，供方应遵守这个要求。 1.1.6本规范书未尽事宜，双方协商解决。 1.2 供方的工作范围 供方至少必须按下列项目提供双电源及其配套设备和相应服务： a. 设计 b. 装配 c. 材料试验 d. 设计试验 e. 生产试验 f. 包装 g. 检验 h. 运输及现场交货 i. 安装 j. 调试 i．安装结束，投入生产前相关试验合格。 2、技术要求
2.1 技术要求： a. 额定电压：400V b. 额定绝缘电压690V c. 额定频率：50HZ d. 额定工作电流：80A、125A e. 极限短路分断能力：Icu≥65KA f. 运行短路分断能力：Icu≥65KA g. 断电时间＜100ms 2.2 使用说明 本技术规范书中的低压开关柜用于华电淄博热电有限公司热控电动门低压电源柜自动双电源切换装置改造项目，其中装有必要的控制、保护设备。 2.3 双电源装置选用国际品牌应具有瞬时、超载、短延时、缺相保护等功能 对现有电气回路进行修改，现场能够显示投切状态，失电、缺相等故障声光报警。DCS远程监控投切状态，失电、缺相等故障信号，远程控制投切 2.4 所有导体接触面进行镀银处理 母线支持件和母线绝缘物，应为不吸潮、阻燃、长寿命的并能耐受规定的环境条件产品。在设备的使用寿命内，其机械强度和电气性能应基本保持不变。 所有导体的支持件，应能耐受相当于它所接的断路器的最大额定开断电流所引起的应力。 2.5 接线 控制、测量表计和继电器等端子排均应为防潮、防过电压、阻燃、长寿命端子排。端子排的额定值不小于20A，500V，并具有隔板、标志牌和接线螺钉，每个端子应标上需方KKS号码的编号。 端子选用菲尼克斯系列端子。 应提供适当数量的备用端子，每排端子应有不少于15％的备用量。 供招标方外部连接用的端子，应按能连贯地连接一根电缆内的所有缆芯来布置，一根外部联机应接至各自的引出端子桩头上。在所有端子的正前方，应留出足够的、无阻挡的接近空间。 由供方提供的控制线应为不小于1.5mm2交联聚乙烯绝缘线,额定耐压为600V，并
Power bank with flashlights Instruction Model:DP-262H/202H Thank you for purchasing Dewell power banks. Please carefully read the instruction to ensure your safety and satisfying operation. Please keep the instruction for your reference in the future. Function: 1,USB output port 2,Micro USB input port 3,LED light 4,power on/off key 5,power indicator
Technical specification Name : power bank with flashlight Model: DP-262H/DP-202H Input: 5V-1000mA Output: USB5V-1000mA Volume: 105*47*31mm Weight: 156g Capacity range: 2600mAh*2/2000mAh*2 Temperature range: Time to fully charge the cell: It costs 10 hours when in 5V--0.5A It costs 8 hours when in 5V--1A Remark: 1,Because of the conversion rate of the power bank, the real capacity of the power bank isn’t equal to the charging capacity. 2, The specification and outer appearance of our product can change at anytime because of improvement. 3, Power bank with flashlight all uses high capacity Li-ion cell, you can safely use it with its high quality.
小米充电宝使用说明书Operation manual of Xiaomi power bank 编订：JinTai College
小米充电宝使用说明书 前言：指示是应用写作中一种重要的文体，主要用于对下级机关布置工作、阐明工作活动的指导原则，使用指示性的通知、指示性的批复等文体。本文档根据指示内容要求和特点展开说明，具有实践指导意义，便于学习和使用，本文下载后内容可随意调整修改及打印。 小米移动电源采用了顶级航空级铝合金材质，CNC高精度数控机床切割，一体成型金属外壳。表面更可防汗防腐蚀，适宜随身携带。虽然如此，在日常使用当中，小米移动电源一定要小心妥善保管，以防它摔一下或者各种磕磕碰碰，严重的话会容易导致安全事故。因而我们需要认真的去保护它，这样它才可以更好，更持久的为我们服务，下面我们就一起看下使用小米移动电源需要注意的事项。 小米充电宝使用说明书 1.防止磕磕碰碰 初次拿到小米移动电源，就应该注意到这一点。移动电源与移动硬盘差不多，内部都是些比较脆弱的部件和结构，经不起一些磕磕碰碰的，偶尔有一次可能是不小心，但是要是总是不注意，导致不断的摔，随便扔放，极有可能会将内部的一
些零件摔落或者毁坏内部电路板，如果是这样，你的电源就报废啦。所以一定要注意! 2.使用相应的USB充电头及数据线 每一款电源都有不同的充电头及数据线，这些小部件都 是为电源自身量身定做的，规格参数都是不一样的，所以最好不要用其他的数据线或者充电头随便代替，这样极容易引起电源充电效果与以往不一样，或者其他什么问题造成电源的寿命变短，可能你自己感觉没有什么，但是这是在默默的一点一点的耗费电源的寿命。另外，小泰使用的是小米移动电源 10400mAh，用过的朋友可能都知道这个是没有带充电头的，用小米手机的充电头就可以，如果实在没有就只能用其他牌子的了，但是注意要对照下小米充电器的规格参数比较好。 3.充电不要断断续续 这个是和手机差不多的，许多朋友应该都知道，如果手 机总是不断的充电，没等充满又拔下，没等用完又开始充，总之就是很随意，一点都没有计划的使用，最终导致手机电池越来越差，电量掉的很快，也就是不耐用了，相信很多朋友都有这种的体会吧。移动电源也是一样的，需要我们用心的去保护，充电最好要一次性充满，但不是过充。不要太随意了，当然，
UPS不间断电源安装培训手册 目录 UPS不间断电源安装培训手册 (1) 一、蓄电池容量的计算方法 (2) 1.1、计算容量的必要条件 (2) 1.2、容量的计算公式 (2) 1.3、容量的计算举例 (2) 二、关于UPS容量的计算举例 (3) 三、UPS外置电池包接法120V、192V及实际图片 (4) 四、UPS工作方式 (6) 4.1、正常运行方式 (6) 4.2、电池工作方式 (6) 4.3、旁路运行方式 (6) 4.4、旁路维护方式 (6) 五、整流器 (6) 六、逆变器 (7) 七、UPS知识促成 (7) 7.1、UPS是什么？ (7) 7.2、UPS分哪些种类？ (7) 7.3、为什么要配备UPS？ (7) 7.4、我应该配备什么样的UPS？ (8) 7.5、我应该配备多大功率的UPS？ (8) 八、如何正确使用和维护UPS不间断电源 (8) 九、UPS的安装和注意事项 (10)
一、蓄电池容量的计算方法 蓄电池的容量必须是以所定的电压、所定的时间可向负载提供的容量。 以下就容量计算方法进行说明： 1.1、计算容量的必要条件 A、放电电流 有必要明确放电过程中负载电流的增减变化和其随时间变化情况。 B、放电时间 可预期的负载的最大时间。 C、最低蓄电池温度 预先推定蓄电池放置场所的温度条件，决定蓄电池温度最低值。 一般设置在室内时为50C，设置在特别寒冷地区室内时为-50C。用空调保证室内温度时按实际温度作为最低温度。 D、允许的最低电压 单格允许的最低电压（V/单格）=（负载所允许的最低电压+导线的电压损失）/串联格数 1.2、容量的计算公式 C= 1*[K1I1+K2（I2-I1）、、、、、、、KN（IN-IN-1）]/L C：250C的额定放电率换算容量（AH）、、、、、、UXL电池是10HR 容量。 L：对因维护系数、使用年数、使用条件的变化而引起的容量变化而使用的修正值。一般L值采用0.8。 K：由放电时间T、电池的最低使用温度、允许的最低电压而决定的容量换算时间。 I：放电电流 下标1、2、、、、N：按放电电流变化顺序依次加给T、K、I 1.3、容量的计算举例 A、放电电流 140A（一定） B、放电时间 30分 C、最低蓄电池温度 -550C D、允许的最低电压 1.6V/单格 按上述条件，得出K=1.1 C= 1 X1.1X140=192（AH/10HR）/0.8 所以，可使用UXL220-2。 注：上述例子是针对放电电流一定的简单的负载类型电池容量的计算。其他负载类型的计算请参考日本蓄电池工业标准[SBA6001]。
DP0418007
CB 级双电源自动转换开关 DPT-CB010/CB011 安装使用说明书
使用前请仔细阅读本说明书，并妥善保存以备日后参考 本说明书中使用的图例仅供参考，请以实物为准
ABB
目录
1. 简介……………...…………………………...…………………….1 2. 产品概述…………………...………………….….……….……….2 3. 安装方式及安装尺寸……………...…….…….………….……….3 3.1 安装方式………….……………….……………………………3 3.2 DPT63 系列…….…………....…………………………………3 3.3 DPT160 系列.………..….……....……….….……….…………4 3.4 DPT250 系列.....……..…………..…….……..……….………..5 4. 控制器与转换开关本体连接………..……..……………………...6 5. 自动转换开关操作……………...……………..………….……….7 5.1 手动操作…………………………………..…………….……..7 5.2 电动操作……………………………………………………….8 5.3 自动操作…………………………………..………….………..8 5.4 挂锁…………………………………….………….….………..9 6. 控制器……….…………………….….………………..…......…..10 6.1 控制器功能概述…………….…..…..….…………………….10 6.2 控制器界面………………..…..….……….………………….10 6.3 控制器工作模式设定………...........................…..…………..11 6.4 控制器功能及门限值设定…….….………….......…………..12 7. 接线图……….……………………………………………………15 7.1 主回路接线图……….……………….…..…………….……..15 7.2 控制器回路连接端子图…..………….……………..….…….15 8. 维护及故障排除……….…..…….…….………………….…...…15 8.1 维护….…….…………………..…...….………..…………….15 8.2 常见故障及排除………….………...…….….….…..………..16

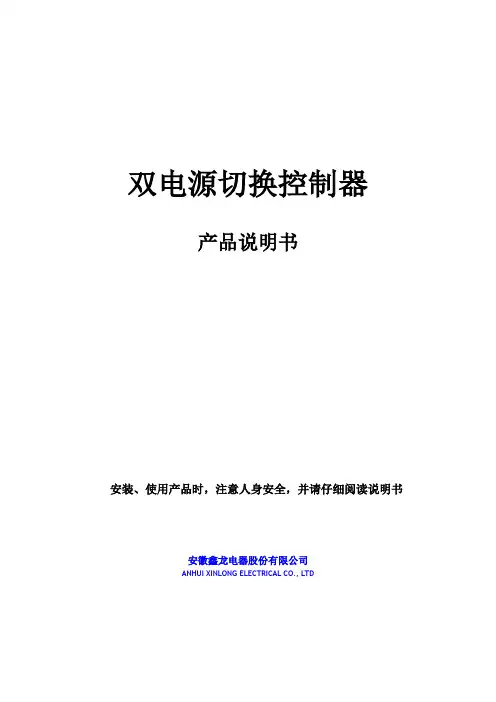

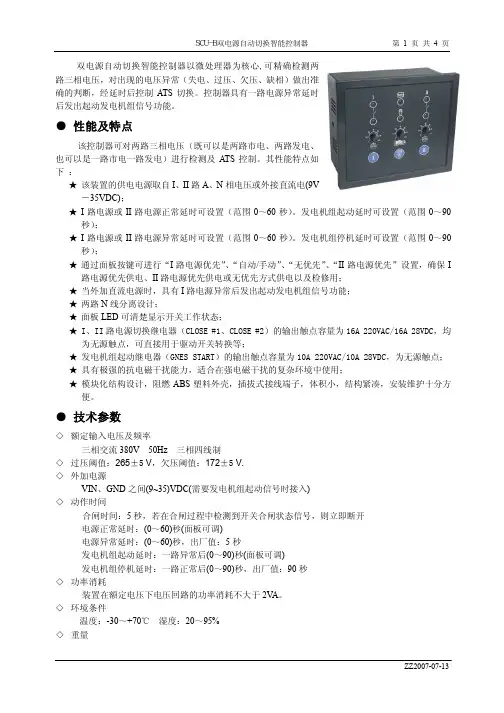

双电源切换控制器 产品说明书 安装、使用产品时，注意人身安全，并请仔细阅读说明书 安徽鑫龙电器股份有限公司 ANHUI XINLONG ELECTRICAL CO., LTD
