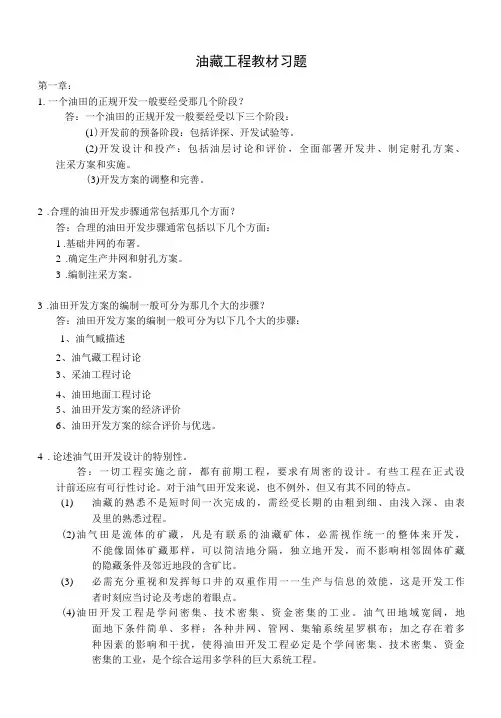

油藏工程（教材习题）
第一章
1．一个油田的正规开发一般要经历那几个阶段？
答：一个油田的正规开发一般要经历以下三个阶段：
（1）开发前的准备阶段：包括详探、开发试验等。
（2）开发设计和投产：包括油层研究和评价，全面部署开发井、制定射孔方案、注采方案和实施。
（3）开发方案的调整和完善。
2．合理的油田开发步骤通常包括那几个方面？
答：合理的油田开发步骤通常包括以下几个方面：
1．基础井网的布署。
2．确定生产井网和射孔方案。
3．编制注采方案。
3．油田开发方案的编制一般可分为那几个大的步骤？答：油田开发方案的编制一般可分为以下几个大的步骤：
1、油气藏描述
2、油气藏工程研究
3、采油工程研究
4、油田地面工程研究
5、油田开发方案的经济评价
6、油田开发方案的综合评价与优选。
4．论述油气田开发设计的特殊性。
答：一切工程实施之前，都有前期工程，要求有周密的设计。有些工程在正式设计前还应有可行性研究。对于油气田开发来说，也不例外，但又有其不同的特点。
（1）油藏的认识不是短时间一次完成的，需经历长期的由粗到细、由浅入深、由表及里的认识过程。
（2）油气田是流体的矿藏，凡是有联系的油藏矿体，必须视作统一的整体来开发，不能像固体矿藏那样，可以简单地分隔，独立地开发，而不影响相邻固体矿藏的蕴藏条件及邻近地段的
含矿比。
（3）必须充分重视和发挥每口井的双重作用——生产与信息的效能，这是开发工作者时刻应该研究及考虑的着眼点。
（4）油田开发工程是知识密集、技术密集、资金密集的工业。油气田地域辽阔，地面地下条
件复杂、多样；各种井网、管网、集输系统星罗棋布；加之存在着多种因素的影响和干扰，使得油田开发工程必然是个知识密集、技术密集、资金密集的工
业，是个综合运用多学科的巨大系统工程。
5．简述油藏开发设计的原则。
答：油藏开发设计的原则包含以下几个方面：
（一）规定采油速度和稳产期限
（二）规定开采方式和注水方式
（三）确定开发层系
（四）确定开发步骤
6．油田开发设计的主要步骤。
答：
7．油田开发方案实施应注意的主要方面
答：油田开发方案经批准后，钻井、完井、射孔、测井、试井、开采工艺、地面建设、油藏地质、开发研究和生产协调部门都要按照方案的要求制订出本部门具体实施的细则，严格执行。
按照油田地下情况，确定钻井的先后次序，尽快地形成生产单位、区块完善的井网。
对饱和压力高的油藏要先钻注水井进行排液，再转入注水。小断块油田、复杂岩性的油田
在开发井基本钻完后，经过油层对比研究，尽快地研究注采井别、注采层系，投入生产。
方案要求补充能量的油田，要在注水（气）时间之前，建好注水（气）装置。
依照油藏工程设计和开发井完钻后重新认识，编制射孔方案，使整体或分区块射孔投产。
综上所述，在开发方案完成，整体或区块开发井完钻以后，通过油层对比，要作好以下工作：
1、注采井别及射孔方案的编制
2、编制配产配注方案
第二章
1．简述各种驱动类型的油藏的开采特征及其形成的原因。
答：弹性驱油藏：油藏靠地层释放的弹性能驱油向井，所以地层压力随时间增长而变小；产油量随时间增长而减少；开采过程中油藏压力始终高于饱和压力，所以生产气油比为一常数。
溶解气驱油藏开采特征形成的原因：由于溶解气驱油藏是依靠消耗油层本身的能量来将原油趋向井底，所以地层压力随时间增长而较快减少；随着油层能量消耗油井产量也随时间增长以较快速度下降；溶解气在地层压力降低到饱和压力时才开始析出，；刚开始析出时在未形成连续相以前不随油相一起采出，此时溶解气油比有小幅度下降；在生产过程中，井底分离出的气体形成连续相后，油井产量会急剧下降，生产气油比快速上升，到达峰值之后下降。
水驱油藏开采特征形成的原因：
（一）刚性水驱：在刚性水驱条件下，油藏能量供给充分，所以油藏在生产过程中油层压力不变，井底流压不变；油井见水后产液量不变而产油量随含水上升而下降；开采过程生产气油比始终不变。
（二）弹性水驱：弹性水驱主要是依靠随着采出液体使含水区和含油区压力降低而释放出的弹性能量来进行开采，所以地层压力不断降低；在生产过程中地层压力高于饱和压力，所以溶解气油比保持不变（地层压力低于饱和压力则转化为溶解气驱）。
气顶驱油藏：
1．刚性气驱：刚性气驱生产过程中地层压力基本保持不变，始终大于饱和压力；其开采特征与刚性水驱类似。由于地层压力稳定，油藏产量开始不变，当油气界面下移，出现气侵之后产量增大；因地层压力大于饱和压力，生产气油比开始不变，当气侵之后生产气油比会增大。
2．弹性气驱：由于地层压力的不断下降，产油量会不断下降；同时，气体的饱和度和相对渗透率却不断提高，因此气油比也就不断上升。
重力驱油藏：重力驱油是靠原油自身的重力将油驱向井底，所以地层压力随时间而减少，生产开始时地层压力得到不断补充，产量不变，当含油边缘到达油井后变小，生产过程中地层压力大于饱和压力，生产气油比保持不变。
2．简述影响开发层系划分的因素及其原因。
答：影响开发层系划分的因素主要为以下几点。
（1）油气储集层的物理性质。油层特性相近的油层组合在同一开发层系，以保证各油层对注水方式和井网具有共同的适应性，减少开发过程中的层间矛盾，避免单层突进。
（2）原油和天然气的物理化学性质。原油和天然气具有相近物理化学性质便于同时对层系中各层进行各项采油作业，利于原油炼制。
（3）烃类相态和油藏驱动类型；不同相态和驱动类型的油藏后期开采特征不一样，甚至相差很大，不能作为一个开发层系开采。
（4）油田开发过程的管理条件；在建设工作量和经济效果之间找到能达到最好经济效益的方案。
（5）井的开采工艺和技术。要在井的开采工艺技术能达到的条件下进行开发层系的划分。
3．分析影响油田采收率的主要因素。影响采收率大小的主要因素可归为两个方面。
（一）地质因素
1、天然驱动能量的大小及类型。
2、油藏岩石及流体性质。
3、油气藏的地质构造形态。
（二）油田开发和采油技术对采收率的影响
1、油气藏开发层系的划分。
2、布井方式与井网密度的选择。
3、油井工作制度（自喷井放大油嘴、抽油机加大泵径或抽油机冲程、冲次等）的选择和地层压力
的保持程度。
4、完井方法与开采技术。
5、增产措施以及新技术、新工艺的应用及效果。
6、提高采收率的二次、三次采油方法的应用规模及效果。
4．确定油田原油采收率的方法有哪些？目前计算油田采收率总的趋向于利用油田实际资料，进行综合分析，一般常用的方法有：
（1）油田统计资料获得的经验公式。
（2）室内水驱油实验法，将天然岩心模拟到油层条件下作水驱油实验求出水驱油效率，根据油田非均质性及流体性质加以校正求出最终采收率。
（3）岩心分析法，此法有两种，一是在采油区内用失水量较大的水基泥浆取心，测定岩心中残余油量求得采收率：另一是在油田地下水淹区内取心，测定岩心中残余油量，求得采收率。
（4）地球物理测井法，在水淹区的井内，用电阻法等算出残余油饱和度确定采收率。
（5）分流量曲线法，应用相对渗透率曲线，求分流量曲线，使用作图法求出水淹区平均含水饱和度，测算采收率。
（6）油田动态资料分析法。
5．用岩心模拟实验法和分流量曲线法分别测算出的采收率之间有什么差异，产生这种差异的原因是什么？
答：用岩心模拟实验法测出的原油采收率比用分流量曲线法测出的大。
岩心模拟实验法求出的只是岩心实验模拟结果，实际油层的非均质性未给予考虑，它实际上只是洗油效率。由此我们知道，实验室得出的是最大的水驱油效率，在使用时应考虑由于油层的非均质性，不同类型油藏，注水方式不一样其数值也不一样。
第三章
1某油田有C I ；C[[；C III ；C W 四个含油层系，各层系的基本数据如下:
答：将C III 和C II 划分为一个开发层系。原因是
5 和C II 的各项指标都非常接近。
将C I 和C IV 划分为一个开发层系。因为其原油粘度和地层渗透率都相等；针对压力系
数相差0.2，可以用先开采 C I 层到C I 层的压力降低到与 C IV 相等时再两层同时开采。
2.画出面积注水方式中的四点法和七点法，其中
o 表示采油井，X 表示注水井。并写出
各生产方式中生产井数与注水井数的比值。再将四点法改为七点法，注意，改变过程中只 能将采油井改为注
水井，不能将注水井改为采油井。
（用以生产井为中心定义 n 点法。）
3. 何为井网密度？写出影响井网密度的因素并简述各因素是怎样影响井网密度的。 答：单位面积内的油井
数即为井网密度。
影响井网密度的因素和各因素的影响方式如下：
1） 非均质性增加，井网密度增大。 2） 渗透率增加，井网密度增大。 3） 年度增加，井网密度增大。 4） 强化注水，井网密度减小。 5） 由层深度增加，井网密度减小。
4?某油藏面积 S =4.8.3KM 2
, h =10M ，门=0.2,So^ 0.88cp ,r^ 0.1M ,
K =0.T l
M 2
, K ro s wi =0.8,现以四点法面积注水，井距
a=400M ，可布多少口生产井和
注水井？若以v=2%年采油速度开采。注采压差
?巾应为多少kg/cm 2
?
故：n 生=40（ 口）； n 注二 20（ 口）
解：1.n =S/A =4.8 3 106
/
J
4002
=60（ 口）
2. N=shS =4.8.3 106
10 0.2 0.8 = 13302150(米3
)
6
q 生工 NV/(40 365 86400)=13302150 10
0.02 /(40 365 86400)
3
= 210.9(cm /s)
ln 型= 0.132
2 3.1416 0.1 0.8 1000 0.1
4
, 2 兀a/(6x2) 8 , 400 r
ln ln
2 2 二 kk ro s wi h 二 r w 4 3.1416 0.1 0.8 1000 0.1 6
q
注
2q
生
R + r
p = 2q 生(R r) 2 210.9(0.132 0.0517) = 77.5kg/cm
2
H -
a R
In - 2 二 kk S h r
0.0517
第四章
的饱和度为岩样内平均饱和度 1 S e f' S e -f(S e ) 1 S e f'S e 1 - f S e 1 f 6 )
1 - f S e f ' S e f'S e 二匸d S — S e
证毕。
2.油水前缘到达出口端以前，两相区内产生压差
p =匕亚丄lf _________________ 企 _____
KA 0
从）+卩％（5）
该式积分号内有二个变量，显然不能积分。请将积分号内转换成仅是饱和度 S 的函数。
解：根据 B~L 方程： X = f ' S , l e = f ' S e ;
1.分流曲线如图所示。向分流曲线
A 点引切线CA ，其延长线交于
B 点。证明B 点对应
证明：
丄
l e
l e
o
sdx ；
dv t , A
V (t )df .'、 L s
，
1 s =
l e
_ V (t) _
A l e
dx
S e
S S e s"f s' A
S e
f
' s e - 0
- .s
f' s ds V(t)
A l e
s =S e
X 」'S
,dx 」e df's l e f' S e f ' S e
..p =灯2 t s
e 丄 ___________ ds =叭 t J s
e df' S
=
KA 即 f' S e K ro S TK rw S KAf ' S e § K ro S "g S
“1”驱替相，“ 2 ”被躯替相］，若注水，注水井应布置在构造的 底 _________ 部，生产
井应布置在 顶 _________ 部。注水速度应
小 _________ ;若注气，注气井应布置在
构造的 ________
顶 部，生产井应布置在
底 ________ 部，注水速度应
小 ___________ 。
4?已知一带状油藏如图 A 所示，水驱油时，考虑为非活塞式推进， 已知油层宽度B=400米, 油层厚度h=6米，孔隙度G =0.25，束缚水饱和度S w =0.2，两相区中含水饱和度 S w 和含水 率fw ，与含水率的导数的关系 如图B 所示;试求：
(1)两相区前缘 X = X f 处的含水饱和度
S wf ；
(2) 两相区平均含水饱和度 S w ； (3) 无水米油量。
E(K)的公式。
3.某倾角较陡的构造油藏，根据分流方程
诜—g
沁
J i k 2 S J
2 k i
S
分析［注:
5 .某油藏的渗透率密度分布函数为
K a4
e —K
，请推导出计算渗透率平均值
解:
Ek j kf kdk
a
第五章
1.简述溶解气驱油藏的开发过程中生产气油比变化特
征及其产生的原因（见右图）。
答：溶解气驱油藏开发过程中生产气油比在地层压力。刚
开始低于饱和压力时会有小幅度降低，因为此时虽然有气
体析出但气体未形成连续相，不随油流一起运动，而是附
着在地层孔隙中；采出原油中溶解气量降低，生产气油
比降低。当析出气体形成连续相后，气体将随原油一起采
出，生产气油比迅速上升。随着压力继续下降，气体无
法再从原油中析出时，生产气油比会逐渐降低。
2.运用下列PVT数据进行物质平衡计算
P(Psi) Bo Rs Bg
4000 1.2417 510
3500 1.2480 510
3330 1.2511 510 0.00087
3000 1.2222 450 0.00096
2700 1.2022 401 0.00107
2400 1.1822 352 0.00119
2100 1.1633 304 0.00137
1800 1.1450 257 0.00161
1500 1.1115 214 0.00196
1200 1.0940 167 0.00249
900 1.0940 122 0.00339
600 1.0763 78 0.00519
300 1.0583 35 0.01066
1 1
已知C w =3.0e -6 ,C p =8.6e-6 ,和Swc=0.2，计算压力从Pi=4000Psi 下降到饱P si P si
和压力P=Pb时的采收率。
解：
由图中数据可看出：Pb=3330psi ；
B B
综合压缩系数：G =B ob,B oi 1 -S w C w S w - C p
B oi 廊P
12也
J 8239 1屮
(4000
-
333
叭 0.01
51
6
1.2511 1-0.2
3.何为定态水侵？何为不定态水侵？天然水侵量的大小主要取决于哪些因素？ 答：当有藏有充足的边水连续
供给，或者采油速度不高，而油区压降能相对稳定时， 此时水侵速度与采出速度相等，其水侵为定态水侵。
若油藏发生水侵的原因主要是由于含水区岩石和流体弹性膨胀能作用时，其水侵是不 定态水侵。 影响水侵的主要因素有：1.供给区的几何形状和大小； 2.储层的渗透率和孔隙度；3.油
水粘度比；4.地层水和岩石的弹性膨胀系数等。
已知有气顶无边水、底水、注入水油藏的物质平衡方程式为:
N p B t (R p -R s )B g 】
式种：m 为原始状态下气顶自由气的体积与油藏体积之比。设
Bti=Boi ，请导出能求得
地
质储量N （地面体积）和气顶气的体积 G （地面体积）的公式，并画出示意图。
5.某油藏生产气油比 Rp ，随地层压力的变化如 图所示。其中 B 点是饱和压力点，从提
高采收率的角度来说， 应在 C
点注水保
持压力比较合适。按曲线分段说明哪种驱动方式， 并简述曲线
BC,CDE,和EF 段形成的原因。
答:曲线反映了溶解气驱油藏生产气油比随油藏 压力降落的变化情况。由 A 到B 油藏压力高于饱和 压力，开始有气体分离出来，但由于自由气饱和度 还未达到平衡气体饱和度，此气体是不流动的，这 样，地面气油比开始下降。在 C 点，自由气饱和度 达到了平衡气体饱和度，开始流动。 BC 段，自由气 C 点开始自由气流动，并随着压力的进一步降低，自由气不断增加，使生
产气油比开始增加，到达 E 点，即最大气油比后，气量达到最大限度并开始排空。在 EF 段，从地层原油中分离出来的气量比采出的气量要小，使自由气饱和度被加速的消耗，生 产气油比又开始下降。
1.2511 -1.2417 1.2417 (4000 -3330)
1-0.2
3.0e -6 * 4000 ? 0.2 亠 8.6e - 6
4000
5
= 1.8239 10
N p B °i C t ：p
4. B t - B ti mB ti
B g _ Bgi B gi
没有形成流动,
6．名词解释：驱动方式、驱动指数、水侵系数、弹性产率、溶解气驱、物质平衡。驱动方式：指油层在开采过程中主要依靠那一种能量来驱油。驱动指数：各种液量的膨胀量占总采出液量的百分比。水侵系数：单位时间、单位压差下的水侵量。弹性产率：单位地层压降下依靠弹性能采出的油量。
溶解气驱：油藏主要依靠从原油中分离出的气体的弹性膨胀将原油从地层驱响井底。物质平衡：油藏开发过程中的某一时刻，采出的流体量加上地下剩余的储存量，等于流体的原始储量。
、亠、、/: 第八早
1. 若油田产量满足：
曲=Qt _)
Q i
说明该式包含的递减类型和相应的 n 值范围；分别写出产量、累积产量及递减率与时间的
关系式。 解:〔a L)]
n
=Q L)= a (t )=Q (j
2 丿
Q i
3i
?I
令：mJ 则上式变为：
at
)=
Qt
m m
n a i Q i m
当m=0,即n r 时为指数递减。
此时，a t 二a i ,由递减率的定义得：a i
1dQ Q dt
t
t
a t
? Np jQtdt = 0Q i e i
当0 ： 一丄坐"笙二异匹.先(dt Q dt Q i m Q Q m i Q i m 0 Q 积分得：Q t 二一一r (1 + mat 贷 Q i (1 丫 Ht [ l n 丿 严 dt Q Q t 一 Q …t “强“怙…“ Qt 9° i 将m=1/n 代入得 Q t = 2. 为什么甲型水驱规律曲线只适用于中高含水期？ 答:甲型水驱曲线是在 Wp?c 的前提条件下导出的，此时油田已达到中高含水期 水驱规律曲线只适用于中高含水期 ? IgW p =AN p B ，求含水率为f 时的累积产油量- N p =1 log "性)=丄 log | ------ f ------ p A J B 丿 A ]2.303AB(1 - f ) 4.某油藏以衰减方式递减，其表达式为 N p *t =at-b ,推导出: 1) 任一时刻产量 Q(t)的表达式； 2) 瞬时产量Q(t)与累积产量N p 的关系式； 3) 最终累积产量的表达式； 4) 说明a 值的物理意义； — b — dN p b 解：1) N p t = at -b = N p = a Q t 2 p p t dt t 2 2) N p -at - -b= t -—代入上式得 N p —a 解: lg w p 二 AN p B = 1 2.303w p dw p = AdN p = dw p dN ； =2.303Aw p 2.303Aw p 1 2.303Aw p W p 2.303A(1 - f) at 二 1 dQ t a i n t N p t 二 °Qtdt 3.某油藏水驱特征方程为 ,所以甲型 。 nQ j 1 - n 3)N pmax =N pi N pmax'nN pi a 4)a为递减期的累积产油量(最大可采储量) 5 ?水驱特征曲线累积产水与累积产油在____________________ 坐标下生成 _____________ 关系，其具体可表示为______________ 。一般特征曲线在含水________________ 开始出现直线段。其公式 用来1. ____________ 2. ___________ 3. ___________ 。累积产水和累积产油关系曲线 出现直线段后，是否还会发生弯曲？简单说明其原因。 6?名词解释：递减率、递减半周期、指数递减规律、乙型水驱曲线。递减率：单位时间内的产量变化率。递减半周期：产量递减到刚开始递减时产量一半时所用的时间。 指数递减规律：一种常递减规律，递减率为常熟，产量随时间的变化可以用一个指数方程来表达。 1. 简述油田动态监测的内容。 答：油田动态监测的主要内容因油田而异。一般要求： 1)产量监测。 2)油水井压力监测。 3)全油藏、个别区块或层(多油层)的驱油剂的前缘位置监测。 4)油井产出剖面的监测。 5)注水井吸水剖面的监测。 6)井下技术状况的监测。 2.简述年度油藏动态分析应包括的内容。 答: 在年度分析时，重点可考虑： 1)注采平衡和能量保持利用状况的分析评价。 2)注水效果的分析评价。 3)分析储量利用程度和油的分布状况。 4)分析含水上升率与产液量增长情况。 5)分析新投产区块和整体综合调整区块的效果。 6)分析主要增产措施的效果。 7)分析一年来油田开发上突出的重要变化，如油田产量的大幅度递减，暴性水 淹，油田出现套管成片损坏等，还要分析开发效果好和差的典型区块。 8)分油田编写开发一年来的评价意见。 5．油田开发调整可分为那两大类？说明其中一类方法的具体内容。 答: 对于注水开发多油层为确定和保持油藏最合理采油量以及提高水驱油的效果(油层最充分水淹和降低产水量)其调整的方法和手段基本上可以分两类：1)不改变开发系统，即不改变开发层系及注水方式和注入井，不钻新井。2)局部或全部改变开发系统，需钻新的生产井及注水井。 对于第一类的调整方法和措施是： ①提高井的水动力学完善性，改善井底附近渗流阻力。方法有补充射孔、水力压裂、水力喷射射孔，不同方式的酸处理，使用表面活性剂等。 ②油井堵水。可使用不同方法挤水泥，建立各种人造屏障，采用化学堵水等。 ③调整油层出油和吸水剖面，采用选择性化学溶剂封堵、注空气及注惰性气体，注稠化水等。 ④改变油井工作方式及制度。提高或限制油井产液量直到关井，强化采液，周期性的改变产量，自喷井转抽、气举等。 ⑤改变注水井的工作制度。提高或限制注水量、重新配水、周期注水或循环注水，提高注水压力等。 ⑥采用同井分注(即分层注水)或同井分采(即分层采油)或合注分采等采油工艺措 施。 第二类的调整是属于层系、井网、注采方式的调整。方法有： ① 钻加密调整井，其开采主要对象是原来井网控制不住的油层和因严重层间干扰所造成动用 不好或基本未动用的差油层，还有是原开发井中未射开的薄油层。 ② 注水方式调整. ③ 补孔或封堵油层、调整层系. 对划分为多套井网系的油田，采取层系互补，油水综合利用， 同时也可采取原层系封堵的措施（水泥封堵、化堵或机械堵） 工程测量项目理论试题 库答案 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】 第一章测量学基础知识 1.地球上自由静止的水面，称为（ B ）。 2. A.水平面B.水准面 C.大地水准面 D.地球椭球面 3.下列关于水准面的描述，正确的是（ C ）。 4. A.水准面是平面，有无数个 5. B.水准面是曲面，只有一个 6.C.水准面是曲面，有无数个 7. D.水准面是平面，只有一个 8.大地水准面是通过（ C ）的水准面。 9. A.赤道 B.地球椭球面C.平均海水面 D.中央子午线 10.*关于大地水准面的特性，下列描述正确的是（ BCDE ）。 11. A.大地水准面有无数个 12.B.大地水准面是不规则的曲面 13.C.大地水准面是唯一的 14.D.大地水准面是封闭的 15.E.大地水准是光滑的曲面 16.在小范围内，在测大比例尺地形图时，以（ D ）作为投影面 17. A. 参考椭球面 B. 大地水准面 C. 圆球面D. 水平面 18.绝对高程指的是地面点到（ C ）的铅垂距离。 19. A.假定水准面 B.水平面C.大地水准面 D.地球椭球面 20.相对高程指的是地面点到（ A ）的铅垂距离。 21.A.假定水准面 B.大地水准面 C.地球椭球面 D.平均海水面 22.两点绝对高程之差与该两点相对高程之差应为（ A ）。 23.A.绝对值相等，符号相同 24. B.绝对值不等，符号相反 25. C.绝对值相等，符号相反 26. D.绝对值不等，符号相同 27.*下列关于高差的说法，错误的是（ ABD ）。 28.A.高差是地面点绝对高程与相对高程之差 29.B.高差大小与高程起算面有关 30. C. h AB=?h BA 31.D.高差没有正负之分 32. E.高差的符号由地面点位置决定 33.1956年黄海高程系中我国的水准原点高程为（ B ）。 34.A. 72.260 m B. 72.289 m C. 72.269 m D. 72.280m 35.1985国家高程基准中我国的水准原点高程为（ A ）。 36.A. 72.260 m B. 72.289 m C. 72.269 m D. 72.280m 37.目前我国采用的统一测量高程基准和坐标系统分别是（C）。 38.年黄海高程基准、1980西安坐标系 39.年黄海高程基准、1954年北京坐标系 40.国家高程基准、2000国家大地坐标系 41.国家高程基准、WGS-84大地坐标系 42.若A点的绝对高程为H A=1548.762m，相对高程为H A′=32.000m，则假定水准面的高程为（ B ）。 43.A. -32.000m B. 1516.762m C. 1580.762m D.72.260m 44.已知A点高程H A=72.445m，高差?BA=2.324m，则B点的高程H B为 （ B ）。 45.A. 74.769m B. 70.121m C. -74.769m D. -70.121m 46.在以（ B ）km 为半径的范围内，可以用水平面代替水准面进行距离测量。 A、5 B、10 C、15 D、20 47.在建筑工程中，一般以（ A ）为假定水准面，设其高程为±0.00。 48.A. 底层室内地坪 B. 院落地面 C.基础顶部 D.地基最底部 49.某建筑物首层地面标高为±0.000m，其绝对高程为46.000m；室外散水标高为-0.550m，则其绝对高程为（ B ）m。 50.A. B. 45.450 C. D. 工程制图试题答案（1） 一、填空题（20分） 1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。 2、基本几何体按表面特征分为平面立体，曲面立体两种。 3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。 4、螺纹的画图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。 5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。 6、城市给水工程包括①一、二级泵房，②输水管网，③给水处理厂， ④配水管网。 二、根据立体图画三视图（10分） 参考答案： 三、已知水平线AB在H面上方20mm处，求作它的其余两面投影（10分） 四、补画第三试图（10分） 五、标注尺寸（尺寸数字从图中量取，取整数）（20分） 六、根据物体的三视图，画出正等轴测图（10分） 七、将下列主视图改画全剖试图（20分） 工程制图试题答案（2） 二、填空题（20分） 1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方，左视图在它的正右方。三视图的“三等”关系：主、俯视图长对正，主、左视 图高平齐，左、俯视图宽相等。 2、正等轴测图的轴间角为1200，轴向变形系数为0.82为了计算方便，一般用1 代替。 3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。 4、普通螺纹M16×1.5LH-5g6g-S的公称直径为16 mm，旋向为右（左、右）；导程为 1.5 。 5、零件的内容包括①一组视图，②完整的尺寸，③技术要求，④标题栏。 6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图， ③设备布置图和祥图。 二、根据立体图画三视图（10分） 三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分） 四、补画第三试图（10分） 五、标注尺寸（尺寸数字从图中量取，取整数）（20分） 六、根据物体的三视图，画出正等轴测图（10分） 《油藏工程》综合复习资料 一、填空题 1、在自然地质条件和开采条件下，在油藏中驱油能量一般有：油藏中流体和岩石的弹性能、溶解于原油中的天然气膨胀能、边水和底水的压能和弹性能、气顶气的膨胀能和重力能 2、开发调整的主要类型有层系调整、井网调整、驱动方式调整、工作制度调整和采油工艺调整。 3、油藏动态分析方法一般分为历史拟合、动态预测、校正和完善三个阶段。 4、层系组合与井网部署是相互依存的，但两者各有侧重。层系划分主要解决纵向非均质性问题；井网部署则主要解决平面非均质性问题。 5、采用边缘注水方式时，注水井排一般与油水边界平行，能够受到注水井排有效影响的生产井排数一般不多于 3 。 6、产量递减的快慢取决于递减率、递减指数两个参数的大小。 7、在双重介质试井分析中，先后出现的两条直线斜率的关系是平行，两直线间的纵向截距差反映弹性储容比的大小。 8、动态分析方法计算的地质储量一般__<_（>、=或<）容积法确定的地质储量，因为它一般指__动用_储量。 9、在底水锥进中，锥体的上升速度取决于该点处的势梯度、垂向渗透率。 10、油藏的驱动方式可分为弹性驱动、溶解气驱、水压驱动、气压驱动和重力驱动 11、列举三种以三角形为基础的井网方式反七点（歪四点）、七点系统、交错排状系统 12、在应用渗流阻力法进行反七点面积注水开发指标计算时，见水前从注水井底到生产井底一般视为三个渗流阻力区；见水后从注水井底到生产井底一般视为二个渗流阻力区。 13、在递减指数相同的情况下，初始递减率越大，则产量递减越__快 _，在初始递减率相同的情况下，递减指数越大，则产量的递减速度越慢 _。 14、直线封闭断层附近一口生产井，在试井分析中先后出现两条直线，其中第二条直线的斜率是第一条直线斜率的2 倍。 15、油气藏储量分为预测储量、控制储量、探明储量三级。 16、列举三种以正方形为基础的井网方式五点法、九点法、歪七点法。 17、注水方式分为边缘注水、切割注水和面积注水。 二、名词解释 1、单储系数：单位面积单位厚度油藏中的储量。 2、面积注水：是指将注水井和油井按一定的几何形状和密度均匀的布置在整个开发区上进 行注水和采油的系统。 3、含水上升率：单位时间内含水率上升的值或采出单位地质油藏含水率上升的值。 4、驱动指数：油藏中某一种驱油能量占总驱油能量的百分数。 5、流动系数：为地层渗透率乘以有效厚度，除以流体粘度。 6、采收率：油田报废时的累积采油量占地质储量的百分比。 7、井网密度：单位面积油藏上的井数或单井控制的油藏面积。 8、采油速度：年采油量占地质储量的百分比。 9、注水方式：注水井在油藏中所处的部位及注水井与生产井的排列关系 10、递减率：单位时间内产量的递减分数。 11、基础井网：以某一主要含油层为目标而首先设计的基本生产井和注水井，是开发区的第一套正式井网。 《工程测量》试题库参考答案 一、填空题 1、测量工作的基准线是铅垂线。 2、测量工作的基准面是水准面。 3、测量计算的基准面是参考椭球面。 4、真误差为观测值减真值。 5、水准仪的操作步骤为粗平、照准标尺、精平、读数。 6、相邻等高线之间的水平距离称为等高线平距。 7、标准北方向的种类有真北方向、磁北方向、坐标北方向。 8、用测回法对某一角度观测4测回，第3测回零方向的水平度盘读数应配置为90°左右。 9、三等水准测量中丝读数法的观测顺序为后、前、前、后、。 10、四等水准测量中丝读数法的观测顺序为后、后、前、前、。 11、设在测站点的东南西北分别有A、B、C、D四个标志，用方向观测法观测水平角，以B为零方向，则盘左的观测顺序为B—C—D—A—B。 12、在高斯平面直角坐标系中，中央子午线的投影为坐标x轴。 13、权等于1的观测量称单位权观测。 14、已知A点高程为14.305m，欲测设高程为15.000m的B点，水准仪安置在A，B两点中间，在A尺读数为2.314m，则在B尺读数应为1.619m，才能使B尺零点的高程为设计值。 15、水准仪主要由基座、水准器、望远镜组成。 16、经纬仪主要由基座、水平度盘、照准部组成。 17、用测回法对某一角度观测6测回，则第4测回零方向的水平度盘应配置为90°左右。 18、等高线的种类有首曲线、计曲线、间曲线、助曲线。 19、设观测一个角度的中误差为±8″，则三角形内角和的中误差应为±13.856″。 20、用钢尺丈量某段距离，往测为112.314m，返测为112.329m，则相对误差为1/7488。 21、水准仪上圆水准器的作用是使竖轴铅垂，管水准器的作用是使望远镜视准轴水平。 22、望远镜产生视差的原因是物像没有准确成在十字丝分划板上。 23、通过平均海水面的水准面称为大地水准面。 24、地球的平均曲率半径为6371 km。 25、水准仪、经纬仪或全站仪的圆水准器轴与管水准器轴的几何关系为相互垂直。 26、直线定向的标准北方向有真北方向、磁北方向和坐标北方向。 27、经纬仪十字丝分划板上丝和下丝的作用是测量视距。 28、水准路线按布设形式分为闭合水准路线、附合水准路线、支水准路线。 29、某站水准测量时，由A点向B点进行测量，测得AB两点之间的高差为0.506m，且B点水准尺的读数为2.376m，则A点水准尺的读数为 2.882 m。 30、三等水准测量采用“后—前—前—后”的观测顺序可以削弱仪器下沉的影响。 第一阶段测试卷 考试科目:《建筑制图与识图》第一章至第三章（总分100分） 时间：90分钟 学习中心（教学点）批次：层次： 专业：学号：身份证号： 姓名：得分： 一、单项选择题（本题共10小题，每小题2分，共20分） 1．图纸的会签栏一般在（ B ） A、图纸右上角及图框线内 B、图纸左上角及图框线外 C、图纸右上角及图框线外 D、图纸左上角及图框线内 2．一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ） A、400 B、2000 C、10000 D、200 3．下列仪器或工具中，不能用来画线的是（ B ） A、三角板 B、丁字尺 C、比例尺 D、曲线板 4.点在直线上，点的投影仍在直线的投影上，这是正投影的（ C ）。 A、积聚性 B、同素性 C、从属性 D、定比性 5. 填充不得穿越尺寸数字，不可避免时。应该是（ A ） A、图线断开 B、二者重合 C、省略标注 D、前述均可 6．已知点A（20，0，0）和点B（20，0，10），关于点A和点B的相对位置，哪一种判断是正确的？（ C ） A、点B在点A前面 B、点B在点A上方，且重影于V面上 C、点A在点B下方，且重影在OX轴上 D、点A在点B前面 7、侧垂面的H投影（ A ）。 A、呈类似形 B、积聚为一直线 C、反映平面对W面的倾角 D、反映平面对H面的倾角 8. 点的两面投影连线与相应投影轴的关系是（ A ） A、垂直 B、平行 C、相交 D、异面 9. 在所平行的投影面上的投影反映线段的实际长度以及其与另外两个投影面的倾角，其它 两投影分别平行于相应的投影轴且小于线段的实际长度，原直线在空间中是（ B ） 工程制图试题A （试卷共8页，答题时间120分钟）题号-一- -二二三四 总分 统分人复核人 得分 得分阅卷人一、选择题（每小题2分，共20分。请将答案填在下面 的表格内） 题号 1 2(1)2(2)3456789 答案 1、下列图中反映两直线垂直相交的是（） 次 层 业 专 2、找到与投影图相对应的几何体，并填写相应的编码。 （1）（）（2）（） A D 3、已知形体的主、俯视图，正确的左视图是（ 4、已知形体的主视图和俯视图，正确的左视图是（ ） 5、已知形体的主、俯视图，判断正确的左视图是（ ） 0 □ □ 6已知形体的主、俯视图，正确的左视图是（ ）。 K 四四四匹 ___________ A B CD 7、已知形体的主、俯视图，正确的左视图是（ B C D l pLT||4~r| ID [3 EH □氐 KJ 4 1 c 1 8、对照轴侧图，正确的三面投影图是（ ）。 9. 下面四组剖面图中，画得正确的是（） 1、若粗线宽度为b ，则中线宽度为 _______________ ，细线宽度为 _____________ ;j ；Z 2、建筑图中的尺寸除___________ 及_______________ 以米为单位外，其他一律以毫米为单位。 3、平行正投影的性质有：度量性、__________ 、___________ 、___________ 、 4、圆锥被一个平面截切时，若该截平面与轴线的夹角B大于圆锥素线与轴线的夹角a，则所产生的截交线的形状为 ________________ 。 5、___________________________________________________________________ 在钢筋混凝土结构图中的06@200其中①表示_________________________________ , @ 表示 __________________ 。 6、尺寸标注的组成______________ 、________________ 、_________________ 、 7、一套房屋施工图按其用途的不同可分为____________ 施工图、_____________ 施工图、______________ 工图。 8、________________________________________________ 标高用于表示某一位置的高度，分为________________________________________ 和_________________ 两 种。 1、根据组合体的两个视图，补画第三视图。（共17分） （1）（9 分）（2）（8 分） 得分阅卷人三、作图题（共45分） 建筑制图与识图题库 一、填空题 1、工程建设制图中的主要可见轮廓线应选用粗实线 2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字 3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面 4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和 设备施工图 5、指北针圆的直径宜为24mm，用细实线绘制。 6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。 7、工程制图图幅幅面主要有5种。 8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、 局部剖面图和分层剖面图。 9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。 10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。 11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石 12．定位轴线是确定_结构及构造_____ 位置及标志______尺寸的基准线。 13．两点水平面投影重合，且 ___上面___可见，____下面__ 不可见。 14．建筑工程图上的尺寸单位，除_____标高_____及_____总平面图___以M为单位外，均以__MM____ 为单位。 15．当采用1：1000的比例绘图时，比例尺上的1mm代表实际长度为_1000MM_____ 。 16.组合体尺寸可分 __定形____尺寸、_定位_____ 尺寸、_总_____ 尺寸。 19.纵轴是指建筑物的长轴，其编号是以阿拉伯数字_________标注的。 20.字体的号数，即字体的__高度____ ，汉字的高度应不小于___3.5_MM__ . 二、单选题 1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。 1.工整、清楚、均匀、整齐。 2.图形、实物。 3.尺寸数字、尺寸界线、尺寸线、尺寸线终端。 4.定形尺寸。 5.定位尺寸。 6.数值、无关。 7.豪米。 1.完工。2一次、清晰。3定形、定位。 4上方、中断、向上。5平行。6圆心。7顶、水平。8A0、A1、A2、A3、A4。9徒手。 10计算机。11圆规、分规、三角板、丁字尺。12相切。 1.x． 2.z． 3.x、z． 4.一般位置直线、投影面平行线、投影面垂直线。 5.投影。 6.中心投影、平行投影。 二（2）1中心投影。2平行投影。3斜投影法、正投影法。4唯一、位置、形状。5实长、实行。6点。7直线。 二（3）1．直线、类似形。2．水平、正立、侧立。3．第一分角。4．主、俯、左。5．粗实线、虚线。6．长、高、长、宽、高、宽。 二（4）1铅垂、正垂、侧垂。2一般位置直线。 3投影面平行线、水平、正平、侧平。4平面。5该平面。6同面。7不变。 二（5）1平行、相交、交叉。2平行、平行。3交叉。4实长、倾角、平行、实长。5点、实长、垂直。 二(6)1一般位置平面、投影面平行面、投影面垂直面。2一般位置平面。3垂直面。4直线、倾角。5平行面。6实形、直线、平行。 1. 中心投影法和平行投影法。 2. 正投影法和斜投影法。 3．多面正投影图。 4.①正面投影与点的水平投影。 ②正面投影与点的侧面投影。 ③水平投影到OX轴的距离等于点的侧面投影。 5. 一般位置直线、投影面平行线和_ 投影面垂直线。 1 平行、相交、交叉三种。 2. 同面投影也一定平行。 3. 同面投影也一定相交，同面投影。 4.也反映直角。 5.一般位置平面、投影面垂直面和投影面平行面。 1. 取点，取线，取线，取点。 2. _平行__、相交_和_垂直___。 3. 积聚性法和辅助线法。 4. _平行__、相交_和_垂直。 5. 积聚性法线面交点法和辅助平面法。 1.(1) 将已知的各投影联系起来阅读 (2) 运用形体分析读图 (3) 运用线面分析读图 第九章 3、装配图中所有零、部件均须编写序号,相同规格尺寸的零、部件应另编一个序号.编号时,在零、部件可见轮廓内画一小实心圆,用细实线引出到该视图最外端轮廓线的外面,终端画一横线或圆圈(采用细实线),序号填写在指引线的横线上或圆圈内,序号数字要比尺寸数字大一号,在较大幅面的图样中,编号的字高可比其尺寸数字高度大两号.若零件很薄(或已涂黑)不便画圆点时,可用箭头代替,另外也可以不画水平线和圆,在指引线另一端附近注写序号,序号字高比尺寸数字大两号；指引线尽量分布均匀,不要彼此相交,也不要过长.当通过有剖面线的区域时,指引 试卷 一、名词解释： 1、测量学：是研究地球的形状、大小和地表(包括地面上各种物体)的几何形状及其空间位置的科学。 2、测定：是指使用测量仪器和工具，通过测量和计算得到一系列的数据，再把地球表面的地物和地貌缩绘成地形图，供规划设计、经济建设、国防建设和科学研究使用。 3、测设：是指将图上规划设计好的建筑物、构筑物位置在地面上标定出来，作为施工的依据。 4、工程测量学：研究各种工程在规划设计、施工放样、竣工验收和营运中测量的理论和方法。 5、水准面：处处与重力方向垂直的连续曲面称为水准面。任何自由静止的水面都是水准面。 6、水平面：与水准面相切的平面称为水平面。 7、大地水准面：水准面因其高度不同而有无数个，其中与平均海水面相吻合的水准面称为大地水准面。 8、高程：地面点到大地水准面的铅垂线长称为该点的绝对高程，简称高程，用H表示。地 9、相对高程：面点到假定水准面的铅垂线长称为该点的相对高程。 10、高差：地面两点之间的高程差称为高差，用h表示。 11、高程测量：测量地面点高程的工作，称为高程测量。 12、水准测量：是测定地面两点间的高差，然后通过已知点高程，求出未知点的高程。 13、视准轴：十字丝交叉点与物镜光心的连线，称为望远镜的视准轴。 14、视差：当眼睛在目镜端上下微微移动时，若发现十字丝的横丝在水准尺上的位置随之变动，这种现象称为视差。 15、水准点：用水准测量的方法测定的高程控制点称为水准点，简记为BM。 16、附合水准路线：从一已知水准点出发，沿各个待定高程的点进行水准测量， 最后附合到另一已知水准点，这种水准路线称为附合水准路线。 17、闭合水准路线：由一已知水准点出发，沿环线进行水准测量，最后回到原水准点上，称为闭合水准路线。 18、支水准路线：由一已知水准点出发，既不附合到其他水准点上，也不自行闭合，称为支水准路线。 19、高差闭合差：由于测量成果中不可避免有些误差，使测量高差代数和不等于零，其不符值即为高差闭合差，记为fh。 20、水平角：系指相交的两条直线在同一水平面上的投影所夹的角度，或指分别过两条直线所作的竖直面间所夹的二面角。 21、竖直角是指在同一竖直面内，一直线与水平线之间的夹角，测量上称为倾斜角，或简称为竖角。 22、竖盘指标差：当视线水平、竖盘指标水准管气泡居中时，读数指标处于正确位置，即正好指向90°或270°。事实上，读数指标往往是偏离正确位置，与正确位置相差一小角度x，该角值称为竖盘指标差。 23、距离测量：就是测量地面两点之间的水平距离。 24、直线定线：地面两点间的距离大于整根尺子长度时，用钢尺一次(一尺段)不能量完，这 工程制图复习题参考答案 一、填空题： 1.根据投射线的类型，投影法可分为中心投影法和平行投影法。 2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。 3．多面正投影图是工程中应用最广泛的一种图示方法。 4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。②点的正面投影与点的侧面投影的连线垂直于OZ轴。③点的水平投影到OX轴的距离等于点的侧面投影到OZ 轴的距离。 5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。 6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。 7. 空间两直线互相平行，则它们的同面投影也一定平行。 8. 空间两直线相交，则它们的同面投影也一定相交， 而且各同面投影的交点就是两直线空间交点的同面投影。 9.互相垂直的两直线中有一条平行某一投影面时，它们在该 投影面上的投影也反映直角。 10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。 11.在平面内取点和取线的关系是：欲在平面内取点，须 先在平面内取线，而欲在平面内取线，又须先在平面内取点。 12.直线与平面的相对位置有_平行__、相交_和_垂直___。 13.直线与平面相交求交点的方法有积聚性法和辅助线法。 14.平面与平面的相对位置有_平行__、相交_和_垂直。 15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。 16在换面法中，新投影面的设立要符合下面两个基本条件 ①新的投影面必须与空间几何元素处于有利于解题的位置。 ②__新的投影面必须垂直于原有的一个投影面__ 。 17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。 18.将一般位置平面变换为投影面平行面要经过___二__ 次 变换，先将一般位置平面变换为_投影面垂直面__，再将 油藏工程（教材习题） 第一章 1．一个油田的正规开发一般要经历那几个阶段？ 答：一个油田的正规开发一般要经历以下三个阶段： （1）开发前的准备阶段：包括详探、开发试验等。 （2）开发设计和投产：包括油层研究和评价，全面部署开发井、制定射孔方案、注采方案和实施。 （3）开发方案的调整和完善。 2．合理的油田开发步骤通常包括那几个方面？ 答：合理的油田开发步骤通常包括以下几个方面： 1．基础井网的布署。 2．确定生产井网和射孔方案。 3．编制注采方案。 3．油田开发方案的编制一般可分为那几个大的步骤？答：油田开发方案的编制一般可分为以下几个大的步骤： 1、油气藏描述 2、油气藏工程研究 3、采油工程研究 4、油田地面工程研究 5、油田开发方案的经济评价 6、油田开发方案的综合评价与优选。 4．论述油气田开发设计的特殊性。 答：一切工程实施之前，都有前期工程，要求有周密的设计。有些工程在正式设计前还应有可行性研究。对于油气田开发来说，也不例外，但又有其不同的特点。 （1）油藏的认识不是短时间一次完成的，需经历长期的由粗到细、由浅入深、由表及里的认识过程。 （2）油气田是流体的矿藏，凡是有联系的油藏矿体，必须视作统一的整体来开发，不能像固体矿藏那样，可以简单地分隔，独立地开发，而不影响相邻固体矿藏的蕴藏条件及邻近地段的 含矿比。 （3）必须充分重视和发挥每口井的双重作用——生产与信息的效能，这是开发工作者时刻应该研究及考虑的着眼点。 （4）油田开发工程是知识密集、技术密集、资金密集的工业。油气田地域辽阔，地面地下条 件复杂、多样；各种井网、管网、集输系统星罗棋布；加之存在着多种因素的影响和干扰，使得油田开发工程必然是个知识密集、技术密集、资金密集的工 建筑工程制图与识图试卷（一） 一、填空：(6小题×5分，共30分) 1、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以毫米为单位；标高都以米为单位。 2、总平面图是用来表示整个建筑基地的总体布局,包括建筑红线：新建建筑物的位置朝向，新建建筑物与原有建筑物的关系以及新建筑区域的道路、绿化、地形、地貌、标高等情况。《国家制图标准》规定：总平面图的常用比例应为1:500，1:1000， 1:2000。 3、总平面图中新建房屋的层数标注在右上角，一般低层、多层用__点数___表示，高层用__数字__表示。 4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达房屋的长度,高度,层数等外貌和外墙装修构造。 5、立面图中用加粗实线表示_地平线_，用粗实线表示_最外轮廓线_。 6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的____ _____________________________等情况的图样。剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。表示剖面图剖切位置的剖切符号应表示在______层平面图中。 二、简答题：(2小题×10分，共20分) 1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的? 2、何为全剖面图？一般适用于什么情况？ 三、、选择题(2小题×3分，共6分) 已知立体的主、俯视图，判断（ a）、（b）、（c）、（d）四个左视图，哪一个是正确的。（） （） 四、作图题（3小题共44分） 1. 根据所给组合体的主视图，构想两种不同的组合体并画其俯、左视图。（12分） 2.已知组合形体的正立面图和左侧立面图，试作1-1断面图和2-2剖面图（12分） 工程制图模拟试卷 说明：本模拟试卷仅仅是模拟课程考核会出现的题型和题量，并不说明本模拟试卷的题目里的内容一定会是真正的考核题。切记。 一、单项选择题（每小题2分，共24分） 1.已知主、左视图，正确的俯视图是( )。 2.已知圆锥被切割后的主、俯视图，正确的左视图是( )。 3.已知主、俯视图，正确的左视图是( )。 5.已知主、俯视图，正确的左视图是( )。 6.已知主、俯视图，正确的左视图是( )。 7.已知主、俯视图，正确的左视图是( )。 9.已知主、俯视图，正确的左视图是( )。 10.已知主、俯视图，正确的左视图是( )。 11．画法正确的A-A断面图是( )。 12．表示正确的螺纹俯视图是( )。 二、填空题。（每空1分，共26分） 1．阅读下列零件图，并回答下列问题。（每空1分，本题共13分） （1）表达此零件的视图共有4个，根据所采用的表达方法这四个视图的分别为图，图，图，图。 （2）图中机件开螺纹孔的地方有处，机件底座共开个光孔，其中Φ10的小孔个。 （3）零件上要求最高的表面粗糙度为，最低的表面粗糙度为，底面的表面粗糙度为。 （4）ф18H9中的基本尺寸是，H9是孔的公差带代号，上偏差是(>0，=0，<0)，下偏差是(>0，=0，<0)。 2、参看教材P438-439图15-11管路布置图示例，看懂此图回答问题（本题每空1分，共13分） （1）本图列出编号的管道有种，管道的规格有种。控制点有个，就地安装的控制点有个。 （2）在A-A立面图中，连接设备V1002和设备V1001的管道是一根还没有标注的管道，该管道的标注可从平面图对应的管道读出，其管道编号及规格为，该接管有个90o弯管，管子的水平段安装标高约为米，管子总长约米，该管道接上个阀门，阀门的手轮方位指向方。（3）设备V1003的下方管道的编号及规格为，该接管有个90o弯管，管子总长约米。 三、已知A、B、C、D点及其连线均在圆锥截切体面上，求： （1）该截切体的左视图。（2分） （2）A、B、C、D点其连线在左、俯视图上投影。（9分） 四、补全视图中所缺的图线（9分）。 1.8 简述油气藏的分类方法与主要类型。 答.油藏分类通常从以下几个方面进行: （1）.储集层岩性。储集层岩石为砂岩，则为砂岩油气藏，如果为碳酸盐岩，则为碳酸盐岩油气藏。 （2）.圈闭类型。主要类型有断层遮挡油藏，岩性油气藏，地层不整合油气藏，潜山油气藏，地层超覆油气藏。 （3）.孔隙类型。主要类型单一孔隙介质油气藏，如孔隙介质油藏；双重介质油气藏，如裂缝-溶洞型介质油藏，三重孔隙介质油气藏；如裂缝-溶洞-孔隙型介质油藏。 （4）.流体性质。油藏按原油密度大小分为轻质油藏、中质油藏和重质油藏等；气藏根据凝析油含量的多少细分为干气藏、湿气藏和凝析气藏。 （5）.接触关系。如底水油藏，边水油藏；层状油藏，层状边水油藏等。 1.9 简述砂岩储集层与碳酸盐岩储集层的主要区别。 答.大多数的碎屑岩都发育有开度较大的原生粒间孔隙，碳酸盐岩中发育了开度较大的次生孔隙（裂缝，溶洞等），则可以成为好的储集层。 碳酸盐岩与碎屑岩储层的区别： 碳酸盐岩与碎屑岩相比，由于其化学性质不稳定，容易遭受剧烈的次生变化，通常经受更为复杂的沉积环境及沉积后的变化。有以下几点区别： 1.碳酸盐岩储集层储集空间的大小、形状变化很大，其原始孔隙度很大而最终孔隙度却较低。因易产生次生变化所决定。 2.碳酸盐岩储集层储集空间的分布与岩石结构特征之间的关系变化很大。以粒间孔等原生孔隙为主的碳酸盐岩储层其空间分布受岩石结构控制，而以次生孔隙为主的碳酸盐岩储层其储集空间分布与岩石结构特征无关系或关系不密切。 3.碳酸盐岩储集层储集空间多样，且后生作用复杂。构成孔、洞、缝复合的孔隙空间系统。 4.碳酸盐岩储集层孔隙度与渗透率无明显关系。孔隙大小主要影响孔隙容积。 工程测量题库含答案 Hessen was revised in January 2021 工程测量题库（绪论） 1、测量学（名词解释）：测量学是研究如何测量地球或地球局部区域的形状并把 测量结果用数据或图形表示出来的科学。 2、测量学研究的对象是：地球。 3、按照测量的对象和任务不同，测量学主要分为：大地测量学、普通测量学、工 程测量学、摄影测量学等。 4、地球表面最高的山峰是珠穆朗玛峰，海拔高度是米，最低的海沟是马里亚纳海 沟，海拔高度是-11022米。地球的半径是6371公里。 5、大地水准面（名词解释）：我们设想把平均静止的海水面向陆地延伸而形成的 封闭曲面，称为大地水准面。 6、（判断题）大地水准面是一个略有起伏的不规则曲面。（对） 7、（判断题）大地水准面上处处与铅垂线方向垂直。（对） 8、大地水准面是测量学的基准面，铅垂线是测量学的基准线。 9、确定地面点位有两个要素，分别是：点到大地水准面的铅垂距离，即绝对高 程、点在大地水准面上的投影位置,即坐标。 10、绝对高程（名词解释）：点到大地水准面的铅垂距离，称为绝对高程。 11、1985年国家高程基准（名词解释）：根据青岛验潮站1952年—1979年搜集的 统计资料计算出的平均海水面作为高程零点，由此测得青岛水准原点高程为米，称为1985年国家高程基准。 12、地面点的平面位置有哪些表示方法 答：主要有以下表示方法：（1）地理坐标：即经度和纬度。（2）高斯平面直角坐标系。（3）独立坐标系。 13、已知某点的经度为东经118°54′，该点所在6°带的带号是20，该带中央子 午线的经度是117°。 14、在半径为10km的范围内进行距离测量工作时，用水平面代替水准面所产生的 误差可以忽略不计。 15、对于面积为100km2范围内的多边形，用水平面代替水准面时，在一般测量工 作中，对角度的影响可以忽略不计。 16、（判断题）进行高程测量中，即使在很短的距离内也必须考虑地球曲率的影 响。（对） 17、高差测量、水平角测量、水平距离测量是测量工作的三项基本内容，又称为三 项基本测量工作。 18、测量工作的基本原则有哪些 答：1、从整体到局部，先控制后碎部，由高级到低级。 2、前一步测量工作未作检核，绝不进行下一步测量工作。 19、测定（名词解释）：把地面上原有的点、建筑物的平面位置和高程在地形图上 标定出来，这一过程称为测定。 20、测设（名词解释）：把地形图上设计好的点、建筑物的平面位置和高程在地面 上标定出来，这一过程称为测设。 工程测量题库（水准测量） 1、水准测量的目的：通过测量地面上两点之间的高差h，根据已知点的高程求算未知点的高程。 2、水准测量是利用水准仪所提供的水平视线测定两点间高差的一种方法。 《建筑制图与识图》期末试卷 一、单选题（选择题共80小题，判断题共20道，每小题0.5分,共50分） 1、制图国家标准规定，字母写成斜体时，字头向右倾斜，与水平基准成（）。 A、120° B、125° C、60° D、75° 2、为了（），光圆钢筋制成的受力筋两端一般应作出弯钩。 A、使钢筋易于同其它钢筋连接 B、提高钢筋的抗拉强度 C、增强钢筋的抗腐蚀能力 D、增强钢筋与混凝土的粘结力 3、当受力筋为（）钢筋时，其两端必须做出弯钩。 A、Ⅳ级 B、Ⅲ级 C、Ⅱ级 D、Ⅰ级 4、配筋图中的（）用粗实线绘制。 A、注写钢筋编号的圆 B、钢筋 C、构件轮廓 D、注写钢筋编号 5、承重墙用砖，其它承重结构为钢筋混凝土构件的房屋结构称为（ｄ）。 A、混凝土结构 B、砖墙结构 C、钢混结构 D、混合结构 6、除房屋的（）外，房屋的其它图样均标注相对标高。 A、楼层结构平面布置图 B、总平面图 C、屋顶平面图 D、基础平面图 7、A0幅面图纸，其尺寸应为（） A、800×1200 B、841×1189 C、800×1000 D、420×594 8、透视投影图是根据___________绘制的。（） A、斜投影法 B、平行投影法 C、中心投影法 D、正投影法 9、已知一直线与铅垂线垂直，则该直线为（） A、水平线 B、正平线 C、侧平线 D、正垂线 10、已知点A（0，10，25）和点B（0，15，25），关于点A和点B的相对位置，哪一种判断是正确的（） 11、制图国家标准规定，汉字字宽约为字高h的（）倍。 A、2 B、3 C、0、7 D、0、5 12、机件的每一尺寸，一般只标注（），并应注在反映该形状最清晰的图形上。 A、一次 B、两次 C、三次 D、四次 13、正六棱柱的棱线垂直于正投影面时，其正面投影为（）。 A、正四边形 B、正五边形 C、正六边形 D、三角形 14、圆柱体的水平投影为圆，则该圆的轴线垂直于（）投影面。 1、提高点位平面放样精度的措施有很多，请列举三种措施盘左盘右分中法、归化法放样，采用高精度的全站仪； 2、线路断链分为长链和短链两种类型，产生线路断链的基本原因主要有外业断链和内业断链； 3、隧道贯通误差分为横向贯通误差，纵向贯通误差，高程贯通误差； 4、隧道洞内控制测量一般采用单导线、导线环、交叉导线(4、主副导线) 等导线形式。1.导线控制点补测和位移方法可采用（交合法，导线测量法），位移和补测的导线点的高程可用（水准测量）和（三角高程测量）的方法进行测定 2。当路基填挖到一定的高度和深度后，会出现导线点之间或导线点与线路中线之间不通视的情况，可以选择通视条件好的地势（自由设站）测站，测站坐标可以按（交合法）或（导线测量法）确定。 3。隧道洞内施工时以（隧道中心）为依据进行的，因此需要根据（隧道中线）控制隧道掘进方向。 4。路基横断面的超高方式：（线路中线，分隔带边缘线，线路内测）等。 5。曲线隧道洞内施工时需要注意（线路中线）与隧道结构中心线的不同，因此需要根据（隧道结构中心 线）控制隧道掘进方向。 6。要建立路基三维模型，需要从（线路平面中心线，线路纵断面，线路横断面）等三个角度去建立。根据设计资料提供的（路基横断面、设计纵断面）等资料，并采用（线性插值）的方法可以绘制任意路基横断面设计线，再利用全站仪（对边测量）测量方法可以得到该路基横断面。 7。导线控制点的补测和位移方法可采用（交会法、导线法），移位和补测的导线点的高程可用（水准测 量和三角高程测量）的方法进行测定。 8。当路基填挖到一定高度和深度后，会出现导线点之间或导线点与线路中线点之间不通视情况，可以选 择通视条件良好的地势（自由设站）测站，测站坐标可以按（交会法或导线法）方法确定。9。列出两种提高桥涵结构物平面点位放样精度的方法有（角度分中法放样、归化法放样）10。路基施工施工时，列出三种电位高程放样的方法（水准放样法、GPS高程放样法、三角高程放样法） 简答题 1。简述全站仪进行横断面地面线复测的方法： 自由设站，采集横断面地面线特征点三维坐标，路基横断面自动带帽。 2。简述线路断链产生的原因与处理方法： 路段分区段设计，线路改线。 3。简述计算机软件在路桥施工测量技术中作用和地位： 内业计算简单化，规范化，高效率，减少错误发生，内业计算的发展方向。 4。简述全站仪确定线路横断面方向的方法： （1）计算给定桩号的中桩坐标及距离为2米的边桩坐标(2)将全站仪架设在横断面附近的某一控制点上（3）坐标放样法放样出中边桩，根据放样的中边桩可以确定横断面的方向5。简述桥墩放样点精度检查方法： （1）全站仪架设同一测站上，用盘左，盘右放样同一点位（2）用钢尺丈量世纪放样桥桩之 建筑制图与视图习题及答案 一、填空题 1、工程建设制图中的主要可见轮廓线应选用粗实线 2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字 3、标高有相对标高和绝对标高 ,相对标高的零点是青岛附近黄海海平面 4、房屋施工图由于专业分工的不同,分为建筑施工图、结构施工图和设备施工图 5、指北针圆的直径宜为24mm ,用细实线绘制。 6、在建筑平面图中,横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。 7、工程制图图幅幅面主要有5种。 8、根据不同的剖切方式,剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖 面图。 9、为保护钢筋、防蚀防火,并加强钢筋与混凝土的粘结力,钢筋至构件表面应有一定厚度的混凝土,这层混凝土称为__混凝土保护层__。 10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。 11、混凝土是由__水泥、沙子、石子和水__按一定例配合,经搅拌、捣实、养护而成的一种人造石。 二、单选题 1、在建筑平面图中,位于2和3轴线之间的第一根分轴线的正确表达为（A）。 (A) (B) (C) (D) 2．建筑的耐火等级可分为( B )级。 A、3 B、4 C、5 D、6 3、填充不得穿越尺寸数字,不可避免时。应该是（A） A、图线断开 B、二者重合 C、省略标注 D、前述均可 4、7-9层的住宅属于（C） A、低层 B、多层 C、中高层 D 、高层 5、建筑平面图中的中心线、对称一般应用。（C） A、细实线 B、细虚线 C、细单点长画线 D、吸双点画线 6、建筑施工图中定位轴线端部的圆用细实线绘制,直径为（A）。 A、8-10mm B、11-12mm C、5-7mm D、12-14mm 7、建筑施工图中索引符号的圆的直径为（B）。 A、8mm B、10mm C、12mm D、14mm 8、建筑施工图上一般注明的标高是( B )。 A、绝对标高 B、相对标高 C、绝对标高和相对标高 D、要看图纸上的说明 9、建筑物结构承重可分为( D )。 A、墙承重式、框架结构 B、墙承重式 C、半框架结构,框架结构 D、墙承重式、框架结构、空间结构、半框架结构 《油藏工程》期末复习题一、概念／解释题（可用公式答题） 1、复杂断块油田 2、切割注水 3、井筒存储效应 4、采油速度 5、水侵系数K2 6、试采 7、地层系数 8、含水上升率 9、储量丰度 10、表皮效应和表皮因子 11、注水方式12、驱动指数 13、底水锥进 14、面积注水 15、周期注水 16、产量递减率 17、视粘度 18、单储系数 19、导压系数 20、油田开发 21、调查半径 二、简述题 1．简述划分开发层系的原则。 2．应用水驱特征曲线示意图评价油田开发调整后措施有效、无效、变差。 3．若规定采油井为中心注采单元为“正”，试绘出反九点法面积井网示意图(井位画在节点上)，写出这种井网的注采井数比，并通过绘图说明如何将油井转注把“反”九点法井网变为五点法井网。4．地层压力频繁变化对弹塑性（压力敏感）介质油藏产生的影响。 5．解释常规试井分析方法早期、晚期资料偏离直线段的各种原因。 6．简述油田开发的程序。 7．油藏物质平衡方法的基本原理及其方程的推导方式。 8．水压驱动的开采特征。 9．井网密度对采收率的影响及布置井网时应满足的条件。 三、综合应用题 1.给出弹性水压驱动的形成条件，推导其物质平衡方程式，并指出这种驱动方式的生产特征（画出示意图）。 2. 高含水期剩余油分布特征及改善注水开发效果的水动力学方法。 3. 叙述MBH法求取平均地层压力的方法与步骤。 4. 推导考虑毛管力、重力，一维均质地层的分流量方程,分析影响含水率大小的因素？ 《油藏工程》期末复习题参考答案 一、概念／解释题（可用公式答题） 1、复杂断块油田：含油面积小于l km 2 的断块油藏，且地质储量占油田总储量50％以上的断块油田，称为复杂断块油田。 2、切割注水：利用注水井排将油藏切割成较小的面积，成为独立的开发区域 3、井筒存储效应：在压降或压力恢复试井中，由于井筒内流体的压缩性或其它原因，往往会出现在油井开井和关井时，地面流量和地下流量不相等，出现了续流和井筒存储现象，而这两种现象对压降试井和压力恢复试井产生的影响叫井筒存储效应。 4、采油速度：年采油量占地质储量的百分比。 5、水侵系数K 2：单位时间单位压降下，侵入到油藏中的水量。 6、试采：开采试验。试油后，以较高的产量生产，通过试采，暴露出油田生产中的矛盾，以便在编制方案中加以考虑。 7、地层系数：地层渗透率与厚度的乘积，可根据试井曲线的不稳定流阶段曲线斜率求得 m B q kh μ310121.2-?= 8、含水上升率： ()'w w w w f s f s ?= ? 9、储量丰度：oi o wi o B S h A N /)1(100/ρφ-==Ω 10、表皮效应和表皮因子：地层受到损害或改善，井筒附近地层渗透率发生变化，在渗流过程中存在附加的压力降，该现象称为表皮效应。其影响大小用无因次常数s 表示，称作表皮因子。并且： ) 2//(kh q p s s πμ?= 11、注水方式：注水井在油层所处的部位和注水井与生产井之间的排列关系。 12、驱动指数：某种驱油能量占总驱油能量的百分数。 13、底水锥进：在有底水的油藏中，油井生产时的压力梯度使近井地带的油水界面升高，油层下面较重的水使流体梯度得以平衡。在平衡力作用下使油水界面呈锥状分布，这种现象叫底水锥进。 14、面积注水：注水井和生产井按一定的几何形状和密度均匀地布置在整个开发区上，其实质就是把油层分割成许多更小的单元，一口水井控制其中之一并同时影响几口油井，而每一口油井又同时在几个方向上受注水井影响。 15、周期注水：周期注水就是周期性地改变注入量和采出量，在地层中造成不稳定的压力场，使流工程测量项目理论试题库答案
