电气工艺装置劳动安全预评价
浅谈(2021)
Safety work has only a starting point and no end. Only the leadership can really pay attention to it, measures are implemented, and assessments are in place.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0347

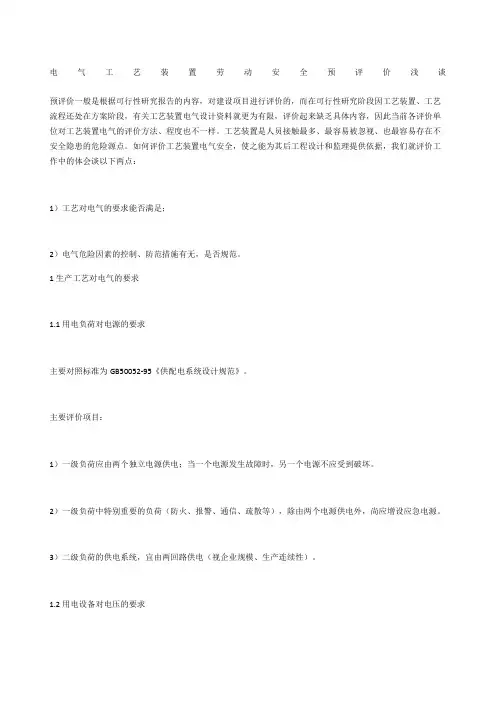

电气工艺装置劳动安全预评价浅谈(2021)
预评价一般是根据可行性研究报告的内容，对建设项目进行评价的，而在可行性研究阶段因工艺装置、工艺流程还处在方案阶段，有关工艺装置电气设计资料就更为有限，评价起来缺乏具体内容，因此当前各评价单位对工艺装置电气的评价方法、程度也不一样。工艺装置是人员接触最多、最容易被忽视、也最容易存在不安全隐患的危险源点。如何评价工艺装置电气安全，使之能为其后工程设计和监理提供依据，我们就评价工作中的体会谈以下两点：1）工艺对电气的要求能否满足；
2）电气危险因素的控制、防范措施有无，是否规范。
1生产工艺对电气的要求
1.1用电负荷对电源的要求
主要对照标准为GB50052-95《供配电系统设计规范》。
主要评价项目：
1）一级负荷应由两个独立电源供电；当一个电源发生故障时，另一个电源不应受到破坏。
2）一级负荷中特别重要的负荷（防火、报警、通信、疏散等），除由两个电源供电外，尚应增设应急电源。
3）二级负荷的供电系统，宜由两回路供电（视企业规模、生产连续性）。
1.2用电设备对电压的要求
主要对照标准为GB50052-95《供配电系统设计规范》。
主要评价项目：
1）电压种类：交流/直流。
2）电压等级。
3）电能质量（电压偏差、无功补偿、谐波抑制、连续性等）。
1.3工艺对电气设备要求
主要评价项目：
1）应满足正常运行、检修、短路和过电压情况下的要求
（GB50054-95）。
2）电气产品必须符合国家有关安全技术标准，并应具有经国家规定的单位鉴定签发的“产品合格证书”（津电安管规定）。
3）按环境条件选择电气设备型号。主要对照标准为GB50058-92《爆炸和火灾危险环境电力装置设计规范》。
1.4工艺对线路敷设方式和导线型号要求
主要评价项目：
按环境条件选择导线及敷设方式。
主要对照标准为GB50058-92《爆炸和火灾危险环境电力装置设计规范》。
1.5工艺对电气控制和保护要求
主要评价项目：
对照工艺设计、标准规范要求，如联锁、集中控制、分散控制等要求。
2电气危险因素的控制和防范措施
2.1防触电
1）电气设备本身应有外护物，如箱、屏、盖、遮栏等。
①外壳防护等级应满足要求（GB4208-93）。
②露天使用的电气设备、配电装置应采取合适的防雨、雪、雾、尘的措施（GB13869-92）。
2）有规定的安全距离。
用电设备和电气线路的周围应留有足够的安全通道和工作空间（GB13869-92）。
3）采用安全电压
移动电气设备、手持电动工具、潮湿及金属容器内从事电气工作应采用相应等级安全电压（GB13869-92）。
4）接地与接零。
主要对照标准为GB50169-92。
5）安装漏电保护器。
①防触电、防火要求较高的场所和新、改、扩建工程使用低压用电设备、插座，均应安装漏电保护器（GB13955-92）。
②手持电动工具（Ⅲ类除外）、移动式机电设备（吊车、电焊机
