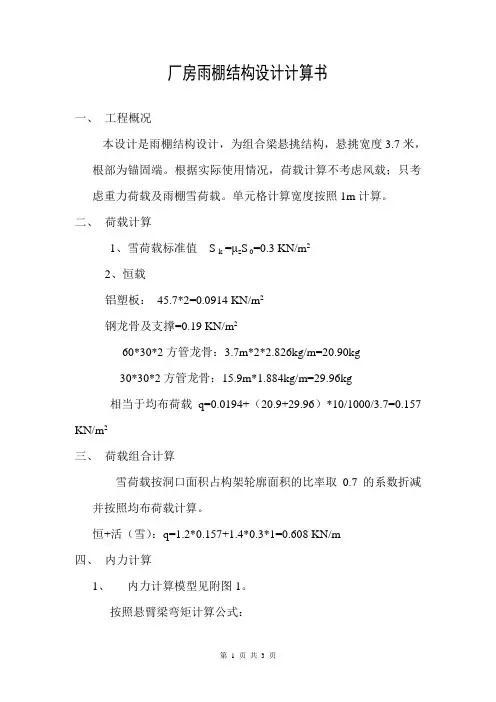

厂房雨棚结构设计计算书
一、工程概况
本设计是雨棚结构设计，为组合梁悬挑结构，悬挑宽度3.7米，根部为锚固端。根据实际使用情况，荷载计算不考虑风载；只考虑重力荷载及雨棚雪荷载。单元格计算宽度按照1m计算。
二、荷载计算
1、雪荷载标准值S k =μz S 0=0.3 KN/m2
2、恒载
铝塑板：45.7*2=0.0914 KN/m2
钢龙骨及支撑=0.19 KN/m2
60*30*2方管龙骨：3.7m*2*2.826kg/m=20.90kg
30*30*2方管龙骨：15.9m*1.884kg/m=29.96kg
相当于均布荷载q=0.0194+（20.9+29.96）*10/1000/3.7=0.157 KN/m2
三、荷载组合计算
雪荷载按洞口面积占构架轮廓面积的比率取0.7的系数折减并按照均布荷载计算。
恒+活（雪）：q=1.2*0.157+1.4*0.3*1=0.608 KN/m
四、内力计算
1、内力计算模型见附图1。
按照悬臂梁弯矩计算公式：
最大弯矩M max=-1/2 ql2
=-0.5*0.608*3.72
=4.16KN*M
最大剪力V max= ql=0.608*3.7=2.25KN
五、截面验算
60*30*2组合钢梁有关截面特性计算结果如下：
断面面积：A=3.44cm2 *2=6.88 cm2
截面惯性距（单根龙骨）I0=（60*303-56*263）/12=52978.7mm4
I x=2（I0+A*y2）=2（52978.7+344*200*200）=2.76*107 mm4
截面抵抗距I x=2.76*107/215=1.28*105mm3
1、梁强度验算
σMAX=M max/（γ*w）=4.16*106/（1.05*128*103）=30.95<[f]=215满足要求。
τmax= V max/A=2.25*1000/688=3.27<[τ]=125N/mm2满足要求。
2、梁刚度验算：
根据扰度变形有关计算公式
梁变形f=ql4/（8*E*I）
=0.125*0.608*37004/（206*1000*2.76*107）
=25.05mm<37mm=l*1/100 满足要求。
六、螺栓及焊缝验算：
1、螺栓连接梁端部连接采用螺栓连接，梁端最大弯矩25.15KN*M
则上排螺栓最大平均拉力：
N=4.16/0.480=8.67KN
单个普通C级M10螺栓抗拉承载力为9.9KN，安全系数取2，则螺栓数量为n：
n=8.67*2/9.9=1.75个，按照4M10*100配置
2、焊缝验算，焊缝尺寸为3mm，等效宽度为0.7*3=2.1mm。
焊缝总长度l=30*4=120mm，
正应力=8.67*1000/（120*2.1）=34.4N/mm2
剪应力=2.25/2/（120*2.1）=4.46 N/mm2
则焊缝应力为：（34.42+4.462）1/2=34.69 N/mm2<[τ]=125,满足要求。
钢筋场雨棚棚检算书 1.钢筋场雨棚设计： 雨棚采用轻钢屋面结构，共设4跨，跨度22.5m，进深25m。立柱间距6.25m。立柱采用,160mm φ厚度的钢管。纵梁采用22号工字钢。屋面拱架采用钢管桁架，屋面板采用蓝色钢板。立柱基础利用混凝土料仓隔墙,立柱与基础连接采用地脚螺栓连接．立柱顶部与纵梁采用焊接连接．具体布置形式见附图． mm 850Φ20C 2.雨棚检算： 主要验算雨棚的抗风性能即立柱抗拔能力，是否能满足要求。选取雨棚侧面一个立柱间距进行检算。 ①采用ANSYS 进行模型建立：钢管柱可简化为梁（beam3）；其实常数(Real)： 222220038.0))008.0216.0(16.0(4 141592654 .3)(4 m d D A =×??×= ?×= π 4544441060)144.016.0(32 )(32 m d D I ?×=?×= ?= π π m h 16.0= ②主拱架采用梁单元BEAM3，内部连杆采用杆构件单元link1参数如下： 主拱架： 222220004.0))003.0205.0(05.0(4 141592654 .3)(4 m d D A =×??×=?×= π 4744441046.2)044.005.0(32 )(32 m d D I ?×=?×= ?= π π m h 05.0= 内部连接杆： 222220004.0))003.0205.0(05.0(4 141592654 .3)(4 m d D A =×??×= ?×= π ③材料参数： 弹性模量： MPa EX 11102×=泊松比：17.0=ν ④约束：钢管柱底部简化为固定端约束。 ⑤荷载计算： a.桂林地区基本风压值为： 2/35.0m kN
准永久值系数：永久荷载标准值 可变荷载标准值 W q = 1.000 q gk = 9.000kN/m q qk = 0.500kN/m 悬挑板计算 项目名称 _____________ 日期 _________________ 设计者 _______________ 校对者 _______________ 一、 构件编号：LB-1 二、 示意图 四、计算信息 1. 几何参数 计算跨度：Lx = 1000 mm; Ly = 1000 mm 板厚：h = 150 mm 2. 材料信息 2 2 2 4 2 混凝土等级：C30 fc=14.3N/mm ft=1.43N/mm ftk=2.01N/mm Ec=3.00 x 10 N/mm 2 5 2 钢筋种类：HPB300 fy = 270 N/mm Es = 2.1 x 10 N/mm 最小配筋率：p = 0.250% 纵向受拉钢筋合力点至近边距离 ：as = 20mm 保护层厚度：c = 10mm 3. 荷载信息（均布荷载） 永久荷载分项系数：丫 G = 1.200 可变荷载分项系数：丫 Q = 1.400 4. 计算方法：弹性板 三、依据规范 《建筑结构荷载规范》 GB50009-2012 《混凝土结构设计规范》 GB50010-2010
5. 边界条件（上端/下端/左端/右端）:固定/自由/自由/自由 6. 设计参数 结构重要性系数：丫 o = 1.00 泊松比：卩=0.200 五、计算参数： 1. 计算板的跨度：Lo = 1000 mm 2. 计算板的有效高度：ho = h-as=150-20=130 mm 六、配筋计算(悬臂板计算)： 1. Y 向支座钢筋 1) 确定上端端支座弯距 M o y = ( 丫 G* q gk+ 丫 Q*q qk)*Lo 2/2 2 =(1.200*9.000+1.400*0.500)*1 /2 =5.750 kN*m 2) 确定计算系数 a s = Y o*Mfy/( a 1*fc*b*ho*ho) 6 =1.00*5.750 X 10 心.00*14.3*1000*130*130) =0.024 3) 计算相对受压区高度 E = 1-sqrt(1-2* a s) = 1-sqrt(1-2*0.024) = 0.024 4) 计算受拉钢筋面积 As = a 1*fc*b*ho* E /fy = 1.000*14.3*1000*130*0.024/270 2 =166mm 5) 验算最小配筋率 p = As/(b*h) = 166/(1000*150) = 0.111% p
蓝湖温泉经营配套改造工程 钢 结 构 雨 棚 施 工 方 案 深圳市建侨设计装饰工程有限公司 2015年9月1日
目录 一、工程概况 (2) 二、编制依据 (2) 三、施工准备 (2) 四、施工方法 (3) 五、成品保护 (5) 六、质量控制重点 (6) 七、施工安全措施 (7)
一、工程概况 本工程为蓝湖温泉经营配套改造工程，其中一层北侧入口处设钢结构雨棚，为提高施工工程质量，保证工程的顺利进行，特制定钢结构雨棚施工方案如下。 二、编制依据 1、根据图纸设计要求及说明； 2、《普通碳素钢技术条件》（GB/T700）； 3、《建筑钢结构焊接技术规程》； 4、《钢结构工程施工及验收规范》（GB50205-95）。 三、施工准备 （一）材料准备 1、材料管理 a、所采购的材料必须有材质证明书，并应符合设计要求。 b、材料入库时，要认真检测尺寸并验收其供货质量，严格执行材 料入库和领出制度。 2、构件检验及资料验收 对进入现场的构件的主要几何尺寸进行复检，要明确构件是否符合安装条件，防止由于构件的缺陷影响质量、进度。对于尺寸偏差超过规范要求的构件退回制造厂家，必须保证结构上使用的构件全部合格。 对进入现场的构件必须带有制作厂家的钢材材质证明、产品质量合格证书、制作过程中用到的各种辅料的合格证和质量证明书，每项资料和
构件必须符合本工程所规定的质量要求。 3、现场构件的防护 a、构件卸车应小心，防止损坏，构件之间防止互相碰撞挤压。 b、如果发现构件在运输过程中涂层有损坏及时通知制作单位进行 处理。 c、吊装前应将构件表面上的油污、泥沙和灰尘等清理干净。 4、现场构件的堆放 因现场场地比较狭小，工期紧张，本工程钢构件进场后按指定的场地码放整齐。 5、人员准备 所有参加施工的人员必须持有身份证、上岗证等相关证件，工程施工用工必须符合劳动法有关规定。 （二）作业条件 1、雨篷施工方案经监理、建设单位审批合格。 2、钢结构施工所需材料已到现场，并经验收合格。 3、测量放线完毕，并经验收合格。 4、脚手架按照搭设方案搭设完毕。 5、预埋件经隐蔽检查合格。 四、施工方法 1、测量放线 首先复核结构的尺寸是否准确，如出现偏差及时通知监理、建设单位，共同研讨解决方案。 结构无偏差的情况下，放控制线及埋件中心线，检查预埋件的位
潜 孔 式 平 面 钢 闸 门 设 计 工程概况： 闸门是用来关闭、开启或者局部开启水工建筑物中过水孔口的活动结构。其主要作用是控制水位、调节流量。闸门是水工建筑物的重要组成部分，它的安全与适用，在很大程度影响着整个水工建筑物的原行效果。
设计目录： 1.水工刚结构潜孔式焊接平面钢闸门设计计算书。。。。。。。。1 （1）设计资料及有关规定。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 （2）闸门结构的形式及布置。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 <1>闸门尺寸的确定。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 <2>主梁的布置。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 （3）面板设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 （4）水平次梁、顶梁和底梁地设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 （5）主梁设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。6 （6）横隔板设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。8 （7）边梁设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。9 （8）行走支承设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。10 （9）胶木滑块轨道设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。11 （10）闸门启闭力和吊座验算。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。11 2.水工刚结构潜孔式焊接平面钢闸门设计图。。。。。。。。。。（附图） 水工刚结构潜孔式焊接平面钢闸门设计计算书 一、设计资料及有关规定： 1.闸门形式： 潜孔式焊接平面钢闸门。 2.孔的性质： 深孔形式。 3.材料：
厂房雨棚结构设计计算书 一、工程概况 本设计是雨棚结构设计，为组合梁悬挑结构，悬挑宽度3.7米，根部为锚固端。根据实际使用情况，荷载计算不考虑风载；只考虑重力荷载及雨棚雪荷载。单元格计算宽度按照1m计算。 二、荷载计算 1、雪荷载标准值S k =μz S 0=0.3 KN/m2 2、恒载 铝塑板：45.7*2=0.0914 KN/m2 钢龙骨及支撑=0.19 KN/m2 60*30*2方管龙骨：3.7m*2*2.826kg/m=20.90kg 30*30*2方管龙骨：15.9m*1.884kg/m=29.96kg 相当于均布荷载q=0.0194+（20.9+29.96）*10/1000/3.7=0.157 KN/m2 三、荷载组合计算 雪荷载按洞口面积占构架轮廓面积的比率取0.7的系数折减并按照均布荷载计算。 恒+活（雪）：q=1.2*0.157+1.4*0.3*1=0.608 KN/m 四、内力计算 1、内力计算模型见附图1。 按照悬臂梁弯矩计算公式：
最大弯矩M max=-1/2 ql2 =-0.5*0.608*3.72 =4.16KN*M 最大剪力V max= ql=0.608*3.7=2.25KN 五、截面验算 60*30*2组合钢梁有关截面特性计算结果如下： 断面面积：A=3.44cm2 *2=6.88 cm2 截面惯性距（单根龙骨）I0=（60*303-56*263）/12=52978.7mm4 I x=2（I0+A*y2）=2（52978.7+344*200*200）=2.76*107 mm4 截面抵抗距I x=2.76*107/215=1.28*105mm3 1、梁强度验算 σMAX=M max/（γ*w）=4.16*106/（1.05*128*103）=30.95<[f]=215满足要求。 τmax= V max/A=2.25*1000/688=3.27<[τ]=125N/mm2满足要求。 2、梁刚度验算： 根据扰度变形有关计算公式 梁变形f=ql4/（8*E*I） =0.125*0.608*37004/（206*1000*2.76*107） =25.05mm<37mm=l*1/100 满足要求。 六、螺栓及焊缝验算： 1、螺栓连接梁端部连接采用螺栓连接，梁端最大弯矩25.15KN*M 则上排螺栓最大平均拉力：
悬挑板计算 项目名称___＿_________日期____＿________ 设计者＿____＿___＿___校对者___＿＿________ 一、构件编号: LB-1 二、示意图 三、依据规范 《建筑结构荷载规范》 GB5000９-2012 《混凝土结构设计规范》GB500１0-２0１0 四、计算信息 1、几何参数 计算跨度: Lx = １０00 mm; Ly ＝ 1000 mm 板厚： h = １50 mm 2、材料信息 混凝土等级: C30 fc=14、3N/mm2 fｔ=1、43Ｎ/mm2ｆtk=2、01N/mm２ Ec=3、00×104N/mm２钢筋种类: ＨPB３0０ fｙ = 270 Ｎ/mm２ Es = ２、1×105N/ｍm２ 最小配筋率：ρ＝０、2５0% 纵向受拉钢筋合力点至近边距离: aｓ＝ 20mm 保护层厚度: c ＝１0mｍ 3、荷载信息(均布荷载) 永久荷载分项系数: γG = １、200 可变荷载分项系数: γQ = 1、400 准永久值系数: ψｑ = 1、00０ 永久荷载标准值： qgk = 9、０0０ｋＮ／m2 可变荷载标准值：qqk = 0、５００kN/m2 4、计算方法:弹性板 ５、边界条件(上端/下端／左端/右端):固定/自由/自由/自由 ６、设计参数 结构重要性系数：γo = 1、00 泊松比:μ＝0、200 五、计算参数： １、计算板得跨度: Lo ＝ 1000 mｍ
2、计算板得有效高度: hｏ = h-aｓ=150-２０=130 mm 六、配筋计算(悬臂板计算）： 1、Y向支座钢筋 1）确定上端端支座弯距 Ｍo y = (γG*qｇｋ＋γＱ*ｑqk）*Ｌo2／２ ＝（1、200*9、０00＋１、４0０*0、50０)*12/2 = 5、750 kN*m 2) 确定计算系数 αｓ= γo＊Mｏｙ/(α１*fc＊b*ho*ｈo) ＝ 1、00*5、７50×106/（1、00*14、３＊１00０*130*1３０) = 0、０２4 ３) 计算相对受压区高度 ξ = 1-sqｒt(1-2*αｓ) ＝ 1－sqrt(１－2＊0、0２4) ＝０、0２4 ４）计算受拉钢筋面积 As ＝α1＊fｃ＊b＊ｈo*ξ/fｙ= 1、０00*１4、３*１0０0*130*0、024/270 = 16６ｍm２ ５) 验算最小配筋率 ρ= Ａs/(b＊h） = １６6/(1０00*１5０) ＝０、111％ ρ＜ρmiｎ= ０、250% 不满足最小配筋要求 所以取面积为As = ρｍｉn*ｂ*h = 0、250%*１000*１５0 = 375 mm2采取方案8130, 实配面积38６ mm２ 七、跨中挠度计算: Mk -－-－---－按荷载效应得标准组合计算得弯矩值 Mq ---－---－按荷载效应得准永久组合计算得弯矩值 １、计算标准组合弯距值Mｋ： Mk = Mｇk+Mｑk = (ｑgk+qqｋ)*Lo２/2 = （９、00０+0、500)*12/2 = 4、750 kN*ｍ 2、计算准永久组合弯距值Mｑ: Mｑ = Mｇk+ψq*M qk = (qｇk+ψｑ*qｑｋ)*Lo2/2 = (９、00０+1、0*0、5０0）*12/2 = 4、750 kＮ*m ３、计算受弯构件得短期刚度 Bｓ 1) 计算按荷载荷载效应得两种组合作用下,构件纵向受拉钢筋应力 σsk= Ｍk/（０、8７＊ｈo*As) 混规(7、1、4-３) ＝4、750×1０６/(０、87*130*３８6） = 108、８０４ N／mm σsq ＝ Mｑ／(０、87*ho＊Aｓ) 混规(7、1、4－3) = ４、750×10６／（0、87*13０*３8６) ＝ 1０8、804 N/mm ２) 计算按有效受拉混凝土截面面积计算得纵向受拉钢筋配筋率 矩形截面积： Ate = 0、5*b＊h = ０、5*100０*150= 7５000mm2 ρｔe ＝Aｓ/Ate 混规(7、1、2-4） ＝386/7５000 = 0、51５％ ３）计算裂缝间纵向受拉钢筋应变不均匀系数ψ ψｋ = 1、1－0、65*ftk/（ρｔe*σsk)混规(７、1、2-2)
钢结构雨篷设计计算书 1基本参数 1.1雨篷所在地区： 苏州地区； 1.2地面粗糙度分类等级： 按《建筑结构荷载规范》(GB50009-2012) A类：指近海海面和海岛、海岸、湖岸及沙漠地区； B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； C类：指有密集建筑群的城市市区； D类：指有密集建筑群且房屋较高的城市市区； 依照上面分类标准，本工程按B类地形考虑。 2雨篷荷载计算 2.1玻璃雨篷的荷载作用说明： 玻璃雨篷承受的荷载包括：自重、风荷载、雪荷载以及活荷载。 (1)自重：包括玻璃、连接件、附件等的自重，可以按照400N/m2估算： (2)风荷载：是垂直作用于雨篷表面的荷载，按GB50009采用； (3)雪荷载：是指雨篷水平投影面上的雪荷载，按GB50009采用； (4)活荷载：是指雨篷水平投影面上的活荷载，按GB50009，可按500N/m2采用； 在实际工程的雨篷结构计算中，对上面的几种荷载，考虑最不利组合，有下面几种方式，取用其最大值： A：考虑正风压时： a.当永久荷载起控制作用的时候，按下面公式进行荷载组合： S k+=1.35G k +0.6×1.4w k +0.7×1.4S k (或Q k ) b.当永久荷载不起控制作用的时候，按下面公式进行荷载组合： S k+=1.2G k +1.4×w k +0.7×1.4S k (或Q k ) B：考虑负风压时： 按下面公式进行荷载组合： S k-=1.0G k +1.4w k
2.2风荷载标准值计算： 按建筑结构荷载规范(GB50009-2012)计算： w k+=β gz μ z μ s1+ w ……7.1.1-2[GB50009-2012 2006年版] w k-=β gz μ z μ s1- w 上式中： w k+ ：正风压下作用在雨篷上的风荷载标准值(MPa)； w k- ：负风压下作用在雨篷上的风荷载标准值(MPa)； Z：计算点标高：4m； β gz ：瞬时风压的阵风系数； 根据不同场地类型,按以下公式计算(高度不足5m按5m计算)： β gz =K(1+2μ f ) 其中K为地面粗糙度调整系数，μ f 为脉动系数 A类场地：β gz =0.92×(1+2μ f ) 其中：μ f =0.387×(Z/10)-0.12 B类场地：β gz =0.89×(1+2μ f ) 其中：μ f =0.5(Z/10)-0.16 C类场地：β gz =0.85×(1+2μ f ) 其中：μ f =0.734(Z/10)-0.22 D类场地：β gz =0.80×(1+2μ f ) 其中：μ f =1.2248(Z/10)-0.3 对于B类地形，5m高度处瞬时风压的阵风系数： β gz =0.89×(1+2×(0.5(Z/10)-0.16))=1.8844 μ z ：风压高度变化系数； 根据不同场地类型,按以下公式计算： A类场地：μ z =1.379×(Z/10)0.24 当Z>300m时，取Z=300m，当Z<5m时，取Z=5m； B类场地：μ z =(Z/10)0.32 当Z>350m时，取Z=350m，当Z<10m时，取Z=10m； C类场地：μ z =0.616×(Z/10)0.44 当Z>400m时，取Z=400m，当Z<15m时，取Z=15m； D类场地：μ z =0.318×(Z/10)0.60 当Z>450m时，取Z=450m，当Z<30m时，取Z=30m； 对于B类地形，5m高度处风压高度变化系数： μ z =1.000×(Z/10)0.32=1 μ s1 ：局部风压体型系数，对于雨篷结构，按规范，计算正风压时，取μ
水工钢结构平面钢闸门设计计算书 一、设计资料及有关规定: 1?闸门形式：潜孔式平面钢闸门。 2. 孔的性质：深孔形式。 3. 材料：钢材：Q235 焊条：E43;手工电焊；普通方法检查。 止水：侧止水用P型橡皮，底止水用条型橡皮。 行走支承：采用胶木滑道，压合胶布用MC—2。砼强度等级：C20b 启闭机械：卷扬式启闭机。 4. 规范：水利水电工程刚闸门设计规范(SL74-95)，中国水利水电出版社1998.8 二、闸门结构的形式及布置 (一)闸门尺寸的确定(图1示) 1?闸门孔口尺寸： 孔口净跨(L) : 3.50m。孔口净高：3.50m。 闸门高度(H) : 3.66m。闸门宽度：4.20m。 2. 计算水头：50.00m。 (二)主梁的布置 1. 主梁的数目及形式 主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。因为闸门跨度L=3.50m,闸门高度h=3.66m,L 三、面板设计 根据《钢闸门设计规范 SD — 78 (试行)》关于面板的设计，先估算面板厚度，在主梁截面选择以 后再验算面板的局部弯曲与主梁整体弯曲的折算应力。 1?估算面板厚度 假定梁格布置尺寸如图2所示。面板厚度按下式计算 匸9 ?OF ：］ 现列表1计算如下: 表1 根据上表计算，选用面板厚度。 2.面板与梁格的连接计算 已知面板厚度t=14mm ,并且近似地取板中最大弯应力c max=[c ]=160N/mn n ,则 p=0.07 x 14x 面板与主梁连接焊缝方向单位长度内地应力： 3 VS 790 10 1000 14 272 T = =— 21。 2 3776770000 面板与主梁连接的焊缝厚度： h f . P 2 T 2 /0.7 [ t w ] 398/0.7 113 5mm ， 面板与梁格连接焊缝厚度取起最小厚度 h f 6mm 。 四、水平次梁，顶梁和底梁地设计 1. 荷载与内力地验算 水平次梁和顶，底梁都时支承在横隔板上地连续梁，作用在它们上面的水压力可 按下式计算，即 a 上 a 下 现列表2计算如下: 表2 当 b/a < 3 时，a=1.65,则 t=a kp =0.065 a% kp 0.9 1.65 160 当 b/a >3 时，a=1.55,则 t=a kp 0.9 1.55 160 =0.067 a., kp 398N / mm, 板模板（扣件式）计算书计算依据： 1、《建筑施工模板安全技术规范》JGJ162-2008 2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－2011 3、《混凝土结构设计规范》GB50010-2010 4、《建筑结构荷载规范》GB 50009-2012 5、《钢结构设计规范》GB 50017-2003 一、工程属性 新浇混凝土楼板名称XTB 新浇混凝土楼板板厚(mm) 100 新浇混凝土楼板边长L(m) 4.5 新浇混凝土楼板边宽B(m) 4.5 二、荷载设计 施工人员及设备荷载标准值Q1k 当计算面板和小梁时的均布活荷载(kN/m 2 ) 2.5 当计算面板和小梁时的集中荷载(kN) 2.5 当计算主梁时的均布活荷载(kN/m 2 ) 1.5 当计算支架立柱及其他支承结构构件时的均布活荷载(kN/ m2) 1 模板及其支架自重标准值G1k(kN/m2) 面板自重标准值0.1 面板及小梁自重标准值0.3 楼板模板自重标准值0.5 模板及其支架自重标准值0.75 新浇筑混凝土自重标准值G2k(kN/m3) 24 钢筋自重标准值G3k(kN/m3) 1.1 风荷载标准值ωk(kN/m2) 基本风压ω0(kN/m2 ) 0.2 0.21 风压高度变化系数 μz 1.29 风荷载体型系数μs0.8 三、模板体系设计 模板支架高度(m) 12 立柱纵向间距l a(mm) 600 立柱横向间距l b(mm) 1200 水平拉杆步距h(mm) 1500 立柱布置在混凝土板域中的位置中心对称 立柱距混凝土板短边的距离(mm) 150 立柱距混凝土板长边的距离(mm) 450 主梁布置方向平行楼板长边 小梁间距(mm) 400 小梁两端各悬挑长度(mm) 250，250 主梁两端各悬挑长度(mm) 150，150 结构表面的要求结构表面隐蔽 模板及支架计算依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 设计简图如下： 结构计算书 1.5m悬挑板(雨篷板)计算书 一、设计依据 《混凝土结构设计规范》 GB50010-2010 二、计算信息 1. 几何参数 悬挑板尺寸: L=1500m h=150mm 2. 材料信息 混凝土等级: C30 fc=14.3N/mm2ft=1.43N/mm2 钢筋类别: HRB400 fy=360N/mm2 3. 荷载信息 悬挑板自重：g k1 = 25×0.15=3.75 kN/m2 板面附加恒载：g k2 = 1.60 kN/m2 阳台栏板重：P gk = 3.50 kN/m 板面活载：q k = 2.50 kN/m2（考虑250mm积水荷载） 检修荷载：P qk = 1.00 kN/m （作用在悬挑板端） 三、配筋计算 纵筋的混凝土保护层厚度： c ＝ 20mm （按二a类考虑） M gk = (3.75+1.60)×1.52/2+3.5×1.5 = 11.27 kN·m/m M qk = 2.5×1.52/2+1.0×1.5 = 4.31 kN·m/m M(L) = 1.2 ×M gk +1.4 ×M qk =1.2×11.27+1.4×4.31 = 19.56kN·m/m M(D) = 1.35×M gk +0.98×M qk =1.35×11.27+0.98×4.31 = 19.44kN·m/m M = Max{ M(L), M(D)} = Max{19.44, 19.56} = 19.56kN·m/m 受压区高度 x = h0 - [h02 - 2×M / (α1×f c×b)]0.5 =125-[1252-2×19560000/(1×14.3×1000)]0.5 = 11.5mm <ξb×h0＝ 0.518 × 102.5 ＝ 53mm A s＝α1·f c·b·x / f y＝ 1×14.3×1000×11.5/360 ＝ 457mm2/m 最小配筋率ρmin＝ {0.20%, 0.45f t/f y} ＝ Max{0.20%, 0.179%} ＝ 0.20% A s,min＝ b·h·ρmin＝ 300mm2 实配12@150 （A s＝ 754）满足要求。 第1页，共1页 目录 1 基本参数 (1) 1.1 雨篷所在地区： (1) 1.2 地面粗糙度分类等级： (1) 2 雨篷荷载计算 (1) 2.1 玻璃雨篷的荷载作用说明： (1) 2.2 风荷载标准值计算： (2) 2.3 风荷载设计值计算： (4) 2.4 雪荷载标准值计算： (5) 2.5 雪荷载设计值计算： (5) 2.6 雨篷面活荷载设计值： (5) 2.7 雨篷构件恒荷载设计值： (6) 2.8 选取计算荷载组合： (6) 3 雨篷杆件计算3d3计算 (7) 3.1、设计依据 (7) 3.2、计算简图 (8) 3.3、几何信息 (9) 3.4、荷载与组合 (10) 3.4.1. 节点荷载 (10) 3.4.2. 单元荷载 (10) 3.4.3. 其它荷载 (16) 3.4.4. 荷载组合 (17) 3.5、内力位移计算结果 (17) 3.5.1. 内力.................................................................................................... 错误！未定义书签。 1.1 最不利内力 (17) 1.2 内力统计 (17) 3.5.2. 位移 (21) 2.1 组合位移 (22) 3.6、设计验算结果24 4 雨篷埋件计算(后锚固结构) (24) 5.1 校核处埋件受力分析： (27) 5.2 群锚受剪内力计算： (28) 5.3 锚栓钢材受剪破坏承载力计算： (32) 5.4 混凝土剪撬破坏承载能力计算： (35) 5.5 拉剪复合受力承载力计算： (35) 钢结构雨篷设计计算书 1基本参数 1.1雨篷所在地区： 浙江余姚地区； 1.2地面粗糙度分类等级： 按《建筑结构荷载规范》(GB50009-2012) A类：指近海海面和海岛、海岸、湖岸及沙漠地区； B类：指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇； C类：指有密集建筑群的城市市区； D类：指有密集建筑群且房屋较高的城市市区； 依照上面分类标准，本工程按B类地形考虑。 2雨篷荷载计算 2.1玻璃雨篷的荷载作用说明： 玻璃雨篷承受的荷载包括：自重、风荷载、雪荷载以及活荷载。 (1)自重：包括玻璃、杆件、连接件、附件等的自重，可以按照400N/m2估算： (2)风荷载：是垂直作用于雨篷表面的荷载，按GB50009采用； (3)雪荷载：是指雨篷水平投影面上的雪荷载，按GB50009采用； (4)活荷载：是指雨篷水平投影面上的活荷载，按GB50009，可按500N/m2采用； 在实际工程的雨篷结构计算中，对上面的几种荷载，考虑最不利组合，有下面几种方式，取用其最大值： A：考虑正风压时： a.当永久荷载起控制作用的时候，按下面公式进行荷载组合： S k+=1.35G k +0.6×1.4w k +0.7×1.4S k (或Q k ) b.当永久荷载不起控制作用的时候，按下面公式进行荷载组合： S k+=1.2G k +1.4×w k +0.7×1.4S k (或Q k ) B：考虑负风压时： 6 金属结构设计 6.3 金属结构设计计算 6.3.1 设计资料 （1）闸门型式：露顶式平面钢闸门 （2）孔口尺寸（宽×高）：6m ×3m （3）设计水头:3.16m （4）结构材料：Q235钢 （5）焊条：E43 （6）止水橡皮：侧止水型号采用P45-A ，底止水型号采用I110-16 （7）行走支承：采用胶木滑道，压合胶木为MCS-2 （8）混凝土强度等级：C25 （9）规范：《利水电工程钢闸门设计规范》（SL74-95） 6.3.2 闸门结构的形式及布置 6.3.2.1 闸门尺寸的确定 1.闸门高度:考虑风浪产生的水位超高，将闸门的高度确定为3m 。 2.闸门的荷载跨度为两侧止水的间距：L 0=6.0m 3.闸门计算跨度：L=L 0+2d=6.0+2×0.15=6.3m 6.3.2.2静水总压力 闸门在关闭位置的静水总压力如图6.1所示，其计算公式为： 2 29.8344.1/2 2gh P kN m ρ?= == 图6.1 闸门静水总压力计算简图 P 6.3.2.3 主梁的形式 主梁的形式应根据水头的大小和跨度大小而定，本设计中主梁采用实腹式组合梁。 6.3.2.4主梁的布置 根据主梁的高跨比，决定采用双主梁。两根主梁应布置在静水压力合力线上下等距离的位置上，并要求两主梁的距离值要尽量大些，且上主梁到闸门顶缘的距离c 小于0.45H ，且不宜大于3.6m ，底主梁到底止水的距离应符合底缘布置的要求。故主梁的布置如图6.2所示 图6.2 主梁及梁格布置图 6.3.2.5 梁格的布置和形式 梁格采用复式布置并等高连接，并使用实腹式竖向隔板兼作竖直次梁，使水平次梁穿过隔板上的预留孔而成为连续梁，其间距上疏下密，面板各区格需要的厚度大致相等，具体布置尺寸如图6.2所示。 6.3.3 面板设计 根据《利水电工程钢闸门设计规范》（SL74-95），关于面板的计算，先估算面板厚度，在主梁截面选择之后再计算面板的局部弯曲与主梁整体弯曲的折算应力。 初选面板厚度。面板厚度计算公式为： δ当b/a ＞3时，α=1.4；当b/a ≤3时，α=1.5。 列表进行计算，见表6.1： 巴东县山城汽车商贸中心商住楼幕墙工程 玻璃雨篷 设计计算书 设计： 校对： 审核： 批准： 武汉创高幕墙装饰工程有限责任公司 二〇一五年六月五日 目录 1 计算引用的规范、标准及资料 (1) 1.1 幕墙及采光顶相关设计规范： (1) 1.2 建筑设计规范： (1) 1.3 玻璃规范： (1) 1.4 钢材规范： (2) 1.5 胶类及密封材料规范： (2) 1.6 相关物理性能等级测试方法： (3) 1.7 《建筑结构静力计算手册》(第二版) (3) 1.8 土建图纸： (3) 2 基本参数 (3) 2.1 雨篷所在地区 (3) 2.2 地面粗糙度分类等级 (3) 3 雨篷荷载计算 (3) 3.1 雨篷的荷载作用说明 (3) 3.2 风荷载标准值计算 (4) 3.3 风荷载设计值计算 (6) 3.4 雪荷载标准值计算 (6) 3.5 雪荷载设计值计算 (6) 3.6 雨篷面活荷载设计值 (7) 3.7 雨篷构件恒荷载设计值 (7) 3.8 选取计算荷载组合 (7) 4 雨篷杆件计算 (8) (8) 4.1 悬臂梁的受力分析 (9) 4.2 选用材料的截面特性 (9) 4.3 梁的抗弯强度计算 (9) 4.4 梁的挠度计算 (10) 5 雨篷焊缝计算 (10) 5.1 受力分析 (10) 5.2 焊缝校核计算 (11) 6 玻璃的选用与校核 (11) 6.1 玻璃板块荷载组合计算 (12) 6.2 玻璃板块荷载分配计算 (12) 6.3 玻璃的强度计算 (13) 6.4 玻璃最大挠度校核 (14) 7 雨篷埋件计算(粘结型化学锚栓) (14) 7.1 校核处埋件受力分析 (15) 7.2 锚栓群中承受拉力最大锚栓的拉力计算 (15) 7.3 群锚受剪内力计算 (16) 7.4 锚栓钢材破坏时的受拉承载力计算 (16) 7.5 锚栓钢材受剪破坏承载力计算 (17) 7.6 拉剪复合受力承载力计算 8 附录常用材料的力学及其它物理性能 (18) 外架搭设悬挑结构上加固施工方案 一、工程概况 宜昌三峡保税物流中心（B型）项目-综合服务楼由宜昌三峡鑫物保税物流中心建设，长江航运规划设计院设计，宜昌宏业工程项目管理有限公司监理，山东省路桥集团有限公司总承包。 综合服务楼：总建筑面积17241.99平方米，其中地下3310.50平方米，地上13931.49平米（其中主楼9989.73平方米，附楼3941.76平方米）主楼建筑层数为地上10层，局部11层，地下一层，建筑消防高度45.00米；附楼建筑地上主导4层，局部5层，建筑消防高度18米。建筑单体的结构形式为框架剪力墙结构，抗震设防分类为丙类，设计使用年限为50年，抗震设防烈度为6度。 由于二层结构10轴到13轴之间有一块1.5米宽的悬挑板。外架在此位置无法断开，所以二层以上的外架搭设在此悬挑板上，板下需要采取加固方案。 2、回撑搭设方案： 由于二层结构外架落在悬挑板上，故需要在楼板下面设置钢管支撑，钢管支撑采用螺栓底座（钢定托）顶紧，按400mm纵横间距设置立杆，纵横向水平间距400，高度方向步距h=1000mm加设水平方向拉杆。 3、回顶支撑架计算书： （1）计算依据： 钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》 (JGJ130-2001)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范。《扣件式钢管模板高支撑架设计和使用安全》 （2）设计选型： 由于二层结构外架落在悬挑板上，故需要在楼板下面设置钢管支撑方式以保证板使用安全。钢管脚手架间距纵横为400×400mm，步距为1000mm，45mm×95mm方木，钢管顶托顶紧。考虑到悬挑板的使用安全，将二层以上外架位置的最大荷载放大至14.0 kN/m2进行验算。 落地平台支撑架立面简图 市西青区中心项目 玻 璃 雨 篷 施 工 方 案 编制人： 审批人： 建设集团 2016年4月1日 目录 一、工程概况 (2) 二、工程管理目标 (2) 三、施工现场的准备 (3) 四、厂制作 (3) 五、安装 (5) 六、确保施工工期措施 (6) 七、确保安全生产措施 (6) 八、文明生产、工地卫生保证措施 (9) 九、工程质量保证措施 (11) 一、工程概况： 本工程为钢结构雨蓬，最大长度为7m，宽度为1.5m。安装钢化夹胶玻璃，构件做防火处理。本工程雨蓬部位为分号1首层、屋顶层，分号2首层、屋顶层，分号3首层，分号4首层，共计8个。 1、特点 1.1、本工程施工时应注意钢结构造型方面的美观、玻璃的加工 安装及吊装安装工艺，保证尺寸的正确性。 1.2、因钢结构造型复杂，为了造型美观达到如期效果，加快进 度，工程施工将采用穿插交叉进行，主要构件厂加工后，构件根据条件现场制作安装。（如造型柱、次梁、预埋件等） 定应科学、合理，做到易操作、易修改调整。 二、工程管理目标： 1、工程工期 我们技术人员通过对工程各项容考查、研究后有决心通过合理的施工管理，采用先进的施工设备及施工工艺和选派优秀的施工队伍等一系列的保障措施，密切与业主协作，在施工组织上拟实行流水作业，加快施工进度和平衡现场劳动力，并计划在20天工作日完成安装任务。 2、工程质量 我们将通过严格的管理措施，在严把工程质量关，严格自检、自查的基础上虚心听取业主、监理、设计、质监等单位的意见，接受他们对工程的各项施工的质量监督，确保工程质量达到合格。 3、工程安全 本工程将严格执行国家有关安全操作规程，杜绝工伤之事故的发生，把安全意识落实到每个职工的头脑中，确保工程达到安全文明。 三、施工现场的准备 1、要求施工现场基本完成土建工作。 2、施工用电： 施工用电从甲方已设电源引入并设配电箱，以满足施工要求。 3、施工临时设施： 在工程开工前搭设临时设施。 4、施工材料堆放： 在现场施工阶段，现场堆放按钢结构吊装次序和吊装就近的原则进行放置，运输按吊装计划顺序进行，尽量做到边运输边吊装，每阶段都必须经严格按照布置计划进行，材料不准任意堆放。 四、厂制作 厂制作的部件包括钢结构用柱、梁、次梁等产品。 1、对设计图、翻样图严格按规定要求进行审核和交底，公司有关部门都必须参与。 2、所有原材料必须经检验合格后方可进仓入库，入库后由各仓库进行分类、分批次和按产品特性要求堆放并标识，做好防锈、防腐、防潮、防损坏、防混淆的工作，做到先进先出、定期检查。特别是对焊条、焊丝、焊剂严格做到防潮、防锈和烘干处理。 3、过程控制，过程控制主要有以下几点： 3.1、切割（下料）：包括气割和剪切，切割前应对板材或型材进行矫平矫直，对接焊零件还须进行探伤。预拼装都有专业放样工在加工面上和组装大样板上进行精确放样，放样后须有检验员检验，以确保零件、部件、构件加工的几何尺寸、形位公差、角度、安装接触面等的准确无误。 3.2、组装：不管是立柱的造型组装、构件整体组装，组装前必 雨蓬计算书一、基本资料 1．设计规范: 《建筑结构荷载规范》（GB50009—2001） 《混凝土结构设计规范》（GB50010—2002） 《砌体结构设计规范》（GB50003—2001）2．设计参数: 几何信息 类型: 雨篷 梁宽b b: 250mm 梁高h b: 450mm 挑板宽L: 1000mm 梁槛高h a: 0mm 梁槛宽b a: 0mm 墙厚b w: 250mm 板下沉h0: 100mm 板斜厚h1: 0mm 板净厚h2: 100mm 上翻板高h3: 200mm 上翻板厚t1: 80mm 悬挑长度t2: 0mm 第一排纵筋至梁近边距离a s: 30mm 荷载信息 板端集中活载标准值P k: 1.00kN/m 板上均布活载标准值q k: 0.70kN/m2 板上均布恒载标准值g k: 0.80kN/m2 混凝土容重L: 28.00kN/m3 恒载分项系数G: 1.20 活载分项系数Q: 1.40 指定梁上抗倾覆荷载G r: 100.00kN/m 墙体容重W: 5.50kN/m3 过梁上墙高H w: 2550mm 墙洞宽l n: 3600mm 墙洞高h n: 0mm 梁伸入墙内D l: 500mm 墙洞下墙高h w: 2550mm 材料信息 混凝土等级: C30 混凝土强度设计值f c: 14.30N/mm2 主筋级别: HRB335(20MnSi) 主筋强度设计值f y: 300N/mm2 箍筋级别: HPB235(Q235) 强度设计值f yv: 210N/mm2 墙体材料: 砌块 砌体抗压强度设计值f: 1.700N/mm2 100 80 200 100 1000 250450 二、计算过程 1．计算过梁截面力学特性 根据混凝土结构设计规范式7.6.3-1过梁截面 W t = b 2 6 (3h - b ) = 2502 6 ×(3×450 - 250) = 11458333mm 3 cor = 2(b cor + h cor ) = 2×(250 - 30 × 2 + 450 - 30 × 2) = 1160mm 过梁截面面积 A = b b h b = 250×450 = 112500mm 2 2．荷载计算 2．1 计算x 0 x 0 = 0.13l 1, L 1 = b w x 0 = 32.50mm 2．2 倾覆荷载计算 g T = L ( h 1 + 2h 2 2) = 28.00×(0 + 2×1002 ) = 2.80kN/m 2 q T = G (g k + g T ) + Q q k = 1.20×(0.80 + 2.80) + 1.40×0.70 = 5.300kN/m 2 P T = G g F + Q P k = 1.20×0.45 + 1.40×1.00 = 1.94kN/m 倾覆力矩 M OV = 12 q T (L + x 0)2 + P T (L + x 0) = 12 ×5.30×(1000 + 32.50)2/106 + 1.94×(1000 + 32.50)/103 = 4.83kN·m 2．3 挑板根部的内力计算 M Tmax = M OV = 4.83kN·m V Tmax = q T L + p T = 5.30×1000/103 + 1.94 = 7.24kN/m 2．4 计算过梁内力 因为墙体材料是砌块，所以 h w0 = min(h w ,l n /2) = min(2550,3600/2) = 1800mm悬挑板模板(扣件式)计算书
