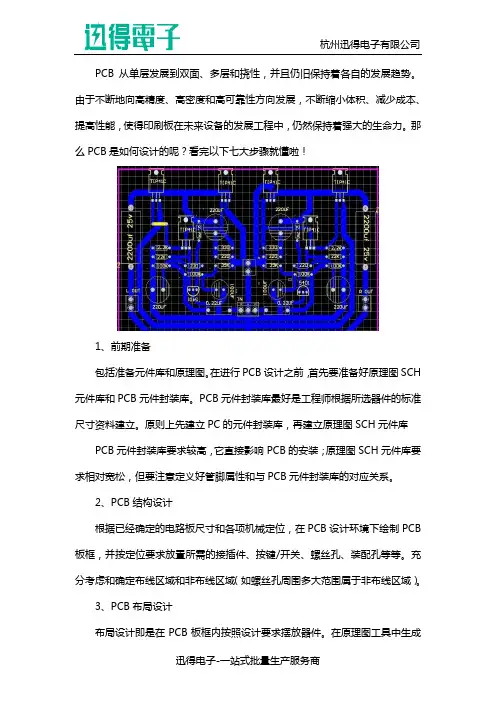

1.5 PCB 板的设计步骤

（1 ）方案分析

决定电路原理图如何设计，同时也影响到

PCB 板如何规划。根据设计要求进行方案比较、选择，元

器件的选择等，开发项目中最重要的环节。 （2 ）电路仿真

在设计电路原理图之前，有时会会对某一部分电路设计并不十分确定，因此需要通过电路方针来验

证。还可以用于确定电路中某些重要器件参数。 （3 ）设计原理图元件

PROTEL DXP 提供了丰富的原理图元件库，但不可能包括所有元件，必要时需动手设计原理图元件，建立 自己的元件库。

（4）绘制原理图

找到所有需要的原理元件后，开始原理图绘制。根据电路复杂程度决定是否需要使用层次原理图。完成原 理图后，用ERC （电气法则检查）工具查错。找到岀错原因并修改原理图电路，重新查错到没有原则性错误为 止。 5 ）设计元件圭寸装

和原理图元件一样， PROTEL DXF 也不可能提供所有元件的封装。需要时自行设计并建立新的元件封装库。 6）设计PCB 板

确认原理图没有错误之后，开始 PCB 板的绘制。首先绘岀

PCB 板的轮廓，确定工艺要求（如使用几层板

等）。然后将原理图传输到

PCB 板中，在网络表、设计规则和原理图的引导下布局和布线。利用设计规则查

错。是电路设计的另一个关键环节，它将决定该产品的实用性能，需要考虑的因素很多，不同的电路有不同 要求 （7 ）文档整理

对原理图、PCB 图及器件清单等文件予以保存，以便以后维护和修改 DXP 的元器件库有原理图元件库、

PCB 元件库和集成元件库，扩展名分别为

DXP 仍然可以打开并使用 Protel 以往版本的元件库文件。

在创建一个新的原理图文件后 ，DXP 默认为该文件装载两个集成元器件库:

Miscellaneous Connectors.IntLib 。因为这两个集成元器件库中包含有最常用的元器件。

注意： Protel DXP 中，默认的工作组的文件名后缀为 .PrjGrp ，默认的项目文件名后缀为 .PrjPCB 。如

果新建的是 FPGA 设计项目建立的项目文件称后缀为 .PrjFpg 。 也可以将某个文件夹下的所有元件库一次性都添加进来， 方法是：采用类似于 Windows 的操作，先选中该文

件夹下的第一个元件库文件后，按住

Shift 键再选中元件库里的最后一个文件，这样就能选中该文件夹下的所

有文件，最后点打开按钮，即可完成添加元件库操作。

3.1原理图的设计方法和步骤

下面就以下图 所示的简单 555定时器电路图为例，介绍电路原理图的设计方法和步骤。 3.1.1创建一个新项目

电路设计主要包括原理图设计和 PCB 设计。首先创建一个新项目，然后在项目中添加原理图文件和

PCB

文件，创建一个新项目方法： •单击设计管理窗口底部的 File 按钮，弹岀一个面板。

• New 子面板中单击

Blank Project （ PCB ）选项，将弹岀 Projects 工作面板。

•建立了一个新的项目后，执行菜单命令 File/Save Project As ，将新项目重命名为 "myProject1 . PrjPCB ”保存该项目到合适位置 3.1.2创建一张新的原理图图纸 •执行菜单命令

New / Schematic 创建一张新的原理图文件。

•可以看到 Sheetl.SchDoc 的原理图文件，同时原理图文件夹自动添加到项目中。 •执行菜单命令 File/Save As ，将新原理

SchLib 、PcbLib 、IntLib 。但 Miscellaneous Devices 」ntLib 禾

图文件保存在用户指定的位置。同时可以改变原理图文件名为555 .SchDoc 。此时看到一张空白电路图纸，打开原理图图纸设置对话框。

3. 1 .3查找元件

（ 1 ）SCH 设计界面的下方有一排按钮，单击Libraries （库）按钮，弹出如图库对话框。

（ 2 ）单击库对话框中的Search 按钮，弹出如图库搜索对话框，利用此对话框可以找到元件555 在哪个库中

（ 3 ）在Scope 选项区域中确认设置为Libraries on Path ，单击Path 右边的打开图标按钮，找到安装的Protel DXP 库的文件夹路径，女口C : \ Program Files \ Altium \ Library 。同时确认In elude subdirectories 复选项被选定。

（ 4 ）在Seach Criteria （搜索标准）选项区域中可以使用Name 、Description 、ModelType 、Model Name 组合来说明要搜索的元件，例如要搜索和555 元件相关的可以在Name 文本框中键入*555* 。

5 ）单击Search 按钮开始搜索，查找结果会显示在Result 对话框中，如图所示。能否找到所需要的元件关键在于输入的规则设置是否正确，一般尽量使用通配符以扩大搜索范围。

6 ）单击Install Library 按钮，TI Analog Timer Circuit . IntLib 库就添加到当前项目中。在当前项目中就可以取用该库中的所有元件。

在完成了对一个元件的查找后，可以按照555 电路原理图的要求，依次找到其他元件所属元件库，并进

行安装。

3.1 .4 添加或删除元件库

在库对话框中单击Libraries 按钮，弹出如图所示对话框，其中Ordered List of Installed Libraries 列表框中主要说明当前项目中安装了哪些元件库。

元件库在列表中的位置影响了元件的搜索速度，通常是将常用元件库放在较高位置，以便对其先进行搜索。

3.1.5 在原理图中放置元件

3.1 .6 设置元件属性

Designator 文本框右边的Visible 复选项是设置元件标识在原理图上是否可见，如果选定Visible 复选项，

则元件标识U1 出现在原理图上，如果不选中，则元件序号被隐藏。

3.1.7 放置电源和接地符号

3.1.8 绘制原理图

Net and Net Label （网络与网络名称）彼此连接在一起的一组元件引脚称为网络（net ）。

例如555 电路图中的NE555P 的第七脚、第六脚、R1 、C1 是连在一起的称为一个网络。网络名称实际上是一个电气连接点，具有相同网络名称的电气连接表明是连在一起的。网络名称主要用于层次原理图电路和多重式电路中的各个模块之间的连接。也就是说定义网络名称的用途是将两个和两个以上没有相互连接的网络，命名相同的网络名称，使它们在电气含义上属于同一网络。在印刷电路板布线时非常重要。在连接线路比较远或线路走线复杂时，使用网络名称代替实际走线使电路图简化。
