xxxxxxxxxxxxx有限公司
阀门使用及检修
技
术
规
范
书
2016 年10 月
目录
1、总则......................................................................
2、技术要求..................................................................
3、阀门本体技术要求 (3)
4、阀门材质技术要求 (4)
5、阀门电装设备技术要求 (4)
6、常用阀门技术要求 (4)
7、阀门操作机构技术要求。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。8
8、阀门检修步骤和技术要求。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。9
8、检修质量控制。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。10
9、安全文明施工。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。11
一、总则
采购方提供的阀门，应该是技术先进的，经过运行实践考验的，阀门应保证在安全、经济条件下运行，采购方在招标书中应提供详细的技术资料和必要的图纸、说明，阀门的性能和技术条件说明，阀门存在的故障说明。
二.技术要求
规范和标准
阀门结构及材料应在工程、设计、加工和制造上是高标准。同时性能是高效地、操作是方便的，在指定的这些技术要求的工作范围内，不应有超过标准的消耗和维修工作。
执行有关国家及行业标准及规程，或等同于国际标准，当使用其它规程、规范或标准时，供货商应将它们与报价书一齐交送，同时提供差异附表。
三、阀门本体技术要求：
除特殊部件外不允许采用任何塑料材质，且部件材质应与设备防腐级相当。
阀门制造应符合JB3593-89《电站阀门制造技术条件》、GB10869-89《电站调节阀技术条件》及相应国际标准的有关规定。
1)对于阀门的铸钢件，应符合JB2640-81《锅炉管道附件承压铸钢件技术条件》
的规定；
2)对于阀门的锻钢件，应符合JB2633-81《锅炉锻件技术条件》的规定和
GB12228-89《通用阀门碳素钢锻件技术条件》；
3)对于阀门承压焊接件，应符合JB/T4709-92《钢制压力容器焊接规程》的规
定。
4)闸阀应符合GB/T 12234-1989的规定；
5)截止阀和止回阀应符合GB/T 12235-1989和GB/T 12236-1989的规定；
6)球阀应符合GB/T l2237-1989的规定；
7)调节阀应符合GB/T 10869-1989的规定
8)排污阀应符合JB/T 6900-1993的规定；
阀体结构应有良好的抗热冲击能力。高压阀门与管道采用对口焊接时，阀门进出口处出厂时应按相应的国家标准加工好坡口。
阀门结构设计应具有功能多、易维护、噪音低、结构紧凑、动作灵活和重量轻等特点。
阀门关闭要严密而无泄漏，阀芯及阀座应耐磨，耐冲刷并便于拆装与研磨。
压力在PN2.5以上的阀门自密封结构，密封面采用不锈钢或硬质合金。
除蝶阀外其它阀门要求设倒密封。
四、阀门材质要求
1）阀门制造，应按压力容器受压元件的条件选用钢材。钢材的质量及规格应符合相应的国际标准、国家标准或有关技术条件，并应附有钢厂的钢材质量证明书。
2）阀门的结构及其零件所采用的材料应保证在规定的条件下可靠地使用。零件材料应符合设计图样的规定。阀体材料的焊接性能应与相连的管道材料焊接性能相适应，以便于安装施焊。
3）阀门受压元件用钢应由平炉、电炉或氧气转炉冶炼。制造厂应有科学而完善的管理体系，保证成品质量及零件在材料库及加工各工序中不致混材和错用材料。4）所有密封件应严密无泄漏，密封材料应采用性能可靠的成熟产品。
5）所有配供填料均采用柔性石墨，6.4MPa及以上的阀门填料采用加金属丝石墨（镍丝）。
6）阀门材料清单中已经注明阀门的规格型号，阀门质量必须不低于相应的国家标准。
五、阀门电装技术要求：
1）阀门电装执行机构的选型应能满足数据单中规定的最恶劣操作条件下的阀门运行要求，并且电动执行机构的额定输出扭矩应具有不小于1.25倍的安全系数。
2）国产执行机构内部所配接触器品牌指定ABB、施耐德两种品牌。执行机构内部涡轮及驱动套材质采用合金铜材质。蜗杆及主轴材质为高强度合金钢材料，箱体外壳为铸造铝合金材质。
3）阀门电装执行机构输出的最大扭矩不应对阀门造成破坏，输出的最小扭矩能保证阀门的正常开启。电动执行机构输出扭矩在现场免开盖可调。
4）电动执行机构应为非侵入式智能型，对执行机构进行任何外部调节、调试、故障诊断及设定值的修改均可通过外部操作进行，不需要拆开执行机构的密封端盖。参数设置、参数检查、参数调整、信号查询等利用红外设定器或电气罩上的旋钮与通过电气罩上的LCD液晶屏进行人机对话均可操作，免开盖实现各种操作。
六、常用阀门的技术要求
1、逆止阀
1）逆止阀为法兰式，逆止阀应是非冲击型的，它们可以是摇摆式或有特殊注明时是升降式的。承包商应按阀门表分别供货。
2）阀盖
阀盖与阀体的连接方式应符合有关国家标准。
3）阀座面
阀门的设计应在各种工况下都具有良好的功能。
2 、蝶阀（对夹式）
1）本技术规范要求提供的阀门要求阀杆水平放置，因此，阀座的设计应考虑此要求，同时，阀门应有双向关闭能力和能更换的阀座。
2）2材料应适合于阀门数据表中所规定的设计条件和运行条件，除非另有说明，在所有情况下阀板和阀杆应是不锈钢而阀体材质采用不锈钢或衬里耐腐蚀的材质，衬里材料的物理性能及机械性能应能满足有关标准的要求。
3）阀门应带有填料盒和拆卸式填料盖。填料盒应有足够深度以便接受至少4圈填料，但制造厂有特殊设计的优于此方式的填料密封方式亦可接受。阀门和填料盒的组件的设计应允许在不拆下阀门和轴的情况下更换盘根。同时应提供在不移动阀门操作器的情况下更换盘根的手段。
4）所有阀门要按规定的压力进行外壳水压试验。
5）所有阀门要根据规定接受阀座密封试验，阀座应气泡严密。
6）所有阀门应按标准接受性能试验。
3、闸阀
闸阀是最常用的截断阀之一，主要用来接通或截断管路中的介质，不适用于调节介质流量。闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。
闸阀的主要优点
（1）流体阻力小。闸阀闸体内部介质通道是直通的，介质流经闸阀时不改变其活动方向，因而活动阻力较小。
（2）启闭较省力。启闭时闸板运动方向与介质活动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
（3）介质活动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的活动方向可能改变的管路中。
闸阀的主要缺点
（1）高度大、启闭时间长。由于开启时需将闸板完全提升到阀座通道上方，封闭时又需将闸板全部落下挡住阀座通道，所以闸板的启闭行程很大，其高度也相应增大，启闭时间较长。（2）密封面易产生擦伤。启闭时闸板与阀座相接触的两密封面之间有相对滑动，在介质力作用下易产生擦伤，从而破坏密封性能，影响使用寿命。
闸阀的结构形式
闸阀按阀杆结构和运动方式分为明杆闸阀和暗杆闸阀。明杆闸阀的阀杆带动闸板一起升降，阀杆上的传动螺纹在阀体外部，因此，可根据阀杆的运动方向和位置直观地判定闸板的启闭和位置，而且传动螺纹便于润滑和不受流体腐蚀，但它要求有较大的安装空间。暗杆闸阀的传动螺纹位于阀体内部，在启闭过程中，阀杆只做旋转运动，闸板在阀体内升降。因此，阀门的高度尺寸小。暗杆阀闸，通常在阀盖上方装设启闭位置指示器，以适用于船舶、管沟等空间较小和粉尘含量大的环境。
闸阀还可按闸板的结构不同分为楔式和平行式两类。
楔式闸板又可分为刚性单闸板、弹性单闸板及双闸板等。
闸阀的主要标准
（1）GB12232-1989《通用阀门?法兰连接铁制闸阀》
（2）GB12234-1989《通用阀门?法兰和对焊连接钢制闸阀》
（3）GB8464-1987《内螺纹连接闸阀、截止阀、球阀、止回阀?通用技术条件》（4）GB8465.1-1987《内螺纹连接闸阀、截止阀、球阀、止回阀?基本尺寸?铁制闸阀》（5）JB/T53162-1994《闸阀?产品质量分等》
（6）JB/T5298-1991《管线用钢制平板闸阀》
闸阀的安装与维护
（1）双闸板闸阀应竖立安装，即阀杆处于垂直的位置，手轮在顶部。手动单闸板闸阀可任意位置安装。
（2）带传动机构的闸阀（如齿轮传动、电动、气动或液动等），均应按产品使用说明书的规定安装。
（3）手轮、传动机构均不答应用起吊用，并严禁碰撞。
（4）带有旁通阀的闸阀，可平衡进出口的压差及减小开启力，因而在开启前，应先打开旁通阀。
4、截止阀
截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。
截止阀的主要优点
（1）与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
（2）密封面不易磨损、擦伤，密封性较好，寿命较长。
（3）启闭时阀瓣行程较小，启闭时间较短，阀门高度较小。
截止阀的主要缺点
（1）流体阻力大。阀体内介质通道比较曲折，故能量消耗较大。但直流式截止阀流体阻力相对较小。
（2）启闭力矩大，启闭较费力。封闭时，由于阀瓣运动方向一般与介质压力作用方向相反，必须克服介质的作用力，故启闭力矩大。中、高压较大口径的截止阀可采用平衡式结构，以减小启闭力矩。
（3）介质活动方向受限制。一般要求介质从下向上活动。
（4）截止阀的结构形式?截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体阻力最大。直流式的流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用铸造，适用于较小通径、较高压力的截止阀。
截止阀的主要标准
（1）GB12233-1989《通用阀门?铁制截止阀与升降式止回阀》
（2）GB12235-1989《通用阀门?法兰连接钢制截止阀与升降式止回阀》截止阀的安装与维护
（1）手轮、手柄操纵的截止阀可安装在管道的任何位置上。
（2）手轮、手柄及传动机构不答应作起吊用。
（3）安装时应留意使介质的流向与阀体上所指箭头的方向一致。
（4）带传动机构的截止阀（如齿轮传动、电动、气动或液动），均应按产品使用说明书的规定安装。
5、止回阀
止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动封闭以防止流体倒流。
止回阀一般分为升降式、旋启式、蝶式及隔膜式等几种类型。
升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中心线作升降运动，动作可靠，但流体阻力较大，适用于较小口径的场合。升降式止回阀可分为直通式和立式两种。直通式升降式止回阀一般只能安装在水平管路，而立式升降止回阀一般应安装在垂直管路。
旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，最好采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管道路。
蝶式止回阀的结构类似于蝶阀。其结构简单、流阻较小，水锤压力亦较小。
隔膜式止回阀有多种结构形式，均采用隔膜作为启闭件，由于其防水锤性能好，结构简单，本钱低，近年来发展较快。但隔膜式止回阀的使用温度和压力受到隔膜材料的限制。
止回阀的主要标准：
（1）GB12233-1989《通用阀门?铁制截止阀与升降式止回阀》
（2）GB12235-1989《通用阀门?法兰连接钢制截止阀与升降式止回阀》
（3）GB12236-1989《通用阀门?钢制旋启式止回阀》
（4）GB/T13932-1992《通用阀门?铁制旋启式止回阀》
止回阀的安装及使用
直通式升降式止回阀应安装于水平管路上，立式升降止回阀和底阀一般安装在垂直管路上，并且介质自下而上活动。
旋启式止回阀安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾斜管路上。
安装止回阀时，应特别留意介质活动方向，应使介质正常活动方向与阀体上箭头指示的方向相一致，否则就会截断介质的正常活动。底阀应安装在水泵吸水管路的底端。止回阀封闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口径管路或高压管路，故应引起止回阀选用者的高度留意。
6、球阀
球阀是用带圆形通孔的球体作启闭件，球体随阀杆运动，以实现启闭动作的阀门。球阀的优点
（1）流体阻力小。全开时球体通道、阀体通道和连接管道的截面积相等，并且成直线相通，介质流过球阀，相当于流过一段直通的管子，在各类阀门中球阀的流体阻力最小。（2）启闭迅速?。启闭时只需把球体转动90°，方便而迅速。
（3）结构较简单，体积较小，重量较轻。特别是它的高度远小于闸阀和截止阀。
（4）密封性能较好。球阀一般采用具有弹性的软质密封圈。
球阀的缺点
球阀最主要的阀座密封圈材料是聚四氟乙烯，它对几乎所有的化学物质都有是惰性的，且具有摩擦系数小、性能稳定、不易老化、温度适用范围广和密封性能优良的综合性特点。但聚四氟乙烯的物理特性，包括较高的膨胀系数，对冷流的敏感性和不良的热传导性，要求阀座密封的设计必须围绕这些特性进行。所以，当密封材料变硬时，密封的稳定性就受到破坏。而且，聚四氟乙烯的耐温等级较低，只能在小于180℃情况下使用。超过此温度，密封材料就会老化。而考虑长期使用的情况下，一般只会在120℃不使用。
七、阀门操作机构：
1、阀门和操作机构的结构设计应能使阀门保持在任何位置，从全开到全关。
2、手轮应是钢结构。特殊指明的地方也可用锻制钢手轮。手轮应牢固地固定以免由于
振动或其它运行条件而松动或脱落。手轮应有表示开关方向的
3、清洗和油漆
阀门的清洗和油漆应按制造厂家的标准惯例工艺，并按下列要求。
（1）所有阀体内部应全部用金属砂吹洗干净，对于不锈钢阀门应用新矾土砂，所有吹扫材料应在油漆前清除掉。
（2）不能用沥青基的油漆。
（3）处于热态工作的阀门，其油漆应是耐热的。
4、安全保护
材料在运输和储存期间应有防止损坏、腐蚀、内部污染的保护措施。为了运输而采用的包装应保证设备以良好状态到达目的地。保护措施应包括下列：
（1）所有供货设备的开孔要妥善地塞上或盖住，也可用其它封堵方式，并用带子包封，以适当地防止损伤及外部杂物或水份的浸入。
(2) 焊接端部应盖住或用合适的、有一定刚度的保护罩封住，为衬垫或衬环设计的倾斜
端的保护罩应有多层板或硬板衬里，盘紧贴在倾斜端。对于其它焊接端的保护罩可以用不带园衬盘的金属帽。插口焊接的保护可用塞子。
(3) 所有法兰接口应有适当的全表面的法兰保护罩，用螺栓固定并封住。
5、验收和试验
（1）安装完毕后，所有设备都应在额定工况运行条件下，由用户进行试验而且供货商应到场并给予指导。系统的验收试验应包括不少于三次的连续使用运行。
（2）经过性能试验，并证明了本规范所涉及的厂用的按本规范的要求执行了所需的功能而且设备振动，现象消失之后，就应认为验收工作已完成。
八、阀门检修步骤和技术要求
1、外观检查阀体是否完好，零部件是否齐全；
2、拆卸解体后，清洁、除锈，确定阀座、阀芯密封面损伤情况；
3、施工一般工序
做标记清洗解体检查研磨修复装配试验回装复位保运。
（1）做标记：为保证阀阀检修后能正确复位，应重视打标记程序，其手段可用于不同颜色的油漆画出，应能清晰的标明。
（2）清洗：滞留在阀体腔内的工艺介质是具有腐蚀或放射性的，在进入解体工序前必须以水洗或蒸汽吹扫的方法，清除阀门被工艺介质浸责的零部件。
（3）解体检查：对各连接部位喷洒松锈剂，解体工作；解体后所得的零部件统一编号后应集中存放塑料箱内，以防散失或碰伤。
（4）生锈或赃污的零部件要以合适的手段进行去锈和清洗，要注意清洁好机加工面，特别是要保护好阀杆，阀芯和阀座的密封面。
重点检查部位：
阀体：阀体的内壁和连接阀座的内螺纹处易受流体介质的腐蚀和冲蚀。
阀座：密封面和与阀体连接的外螺纹处易受到腐蚀和气蚀。
阀芯/阀杆组件：阀芯的密封面和调节曲面以及导向圆柱面处均是易受腐蚀和磨损的；阀杆上部与密封填料接触亦是易受腐蚀和磨损的；还注意检查阀芯与阀杆连接不得松动，阀杆的弯曲（同心度要求0.05mm）。
（1）上阀盖的填料函处的腐蚀。
（2）阀体，上阀盖，下阀盖各阀兰密封面的腐蚀程度。
（3）根据零部件损伤情况各异，决定采用更新或修复处理。
（4）每一次检修不论损伤与否，必须更新的零件所有密封填料，法兰垫圈。
（5）经检查发现损伤而又不能保证下一运行周期工作的零件应予以更换。
（6）阀体法兰面检查,修复。
（7）其余的各式零部件如损伤严重的应予更新，轻度损伤时，方采用补焊，机加工，钳工等各种手段予以修复。
4、研磨修复：阀座研磨后阀芯与装配在阀体内的阀座需配对的研磨，并应保证二者的同心度条件下方可进行。
先粗磨﹑后细磨，直至阀芯与阀座的密封面，为连续线接触，研磨剂应从阀内件上清洗干净。
5、装配
（1）在装配的全过程中特别重视各零件相互间的对中性。
（2）阀体与上下阀盖组装时，应采用对角线“+”字逐次旋紧法，螺栓上应涂抹二硫化钼润滑剂。
技术资料的归整
1、在检修过程中建立一份详细的档案。
2、根据实际检修的工作量将详细的检修记录表测试记录表，更换零部件明细表及检修的总结表存档。
技术支持
内漏阀门检修需配备专门从事阀门检修工作有丰富经验的人员、技术人员、专业检测及验收人员现场检测。
九、检修质量保证/质量控制
（1）确定工程质量目标：工程合格率100%，一次试车成功100%。质量保证体系：依据ISO9001体系的要求保证工程质量。
（2）抓好施工和技术设备：在施工准备上做好各项源的优化配置工作，坚持专业管理人员和作业人员持证上岗制度。做到管理人员熟悉标准，规范和各项管理程序，作业人员掌握工程有质量要求，满意施工的技术，质量要求，在技术准备上，一是结合检修工程实际情况，学习使用国内同类的先进施工经验。二是针对检修特点建立、健全各岗位管理运行流程，配备满足要求的各种规范、标准。三是优化施工方案、措施、提高工艺文件的可操作性。四是细化各类检验，试验等准备工作。
（3）施工过程组织管理
充分发挥各职能部门作用，加强施工过程劳动力、机具的控制和协调管理，对重点施工状态控制。严格工序交接制度，确保施工过程有条不紊。严格技术交底制度，
使施工作业人员明确技术、质量、安全要求，对技术难度大、质量要求高的工序加强检查和指导。狠抓工艺纪律，保证工程质量。
九、安全文明施工
1、施工前对作业人员进行技术交底，进行安全教育；
2、施工前办理动火证等相关安全手续；
3、高空作业人员应佩戴安全带，戴好安全帽，穿好防护服等安全防护用品，并做好各项防护措施。
4、施工完毕后，应把施工用具、材料等物件存放在指定地点；
5、做到工完料净、场地清，确保施工现场环境卫生。
阀门采购合同范文3篇最新 阀门采购前,应依据设计文件,编制相应的采购技术说明书, 对阀门的设计、选材、制造、检验、包装等技术要求进行详细的说明。阀门采购合同怎么写呢?以下是小编为大家整理的阀门采购合同范文，感谢您的阅读。 阀门采购合同范文1 买(需)方：以下简称甲方 卖(供)方：以下简称乙方 一、闸阀、球阀、螺纹阀、止回阀、疏水阀买卖合同 经甲乙双方协商，特订立如下闸阀、球阀、螺纹阀、止回阀、疏水阀买卖合同： 二、供货范围与技术要求： 第二条、供货范围 阀门的质量保证资料四套(包括乙方的资质证明材料)，合格证一套阀门安装所需的必备附属材料阀门本体 第三条、阀门的技术标准(包括质量要求)
阀门使用在石油管道，要求材质及阀体标准必须符合国家及行业标准阀体上必须有铭牌和技术参数及规格型号 三、检验及验收标准 阀门出厂前必须经过符合技术规范的试压、打压、压力及密闭试验，并且提供检验数据阀体表面必须光洁无磕痕，表面颜色一致，表面油漆不能有色斑和脱落。装箱单与箱内一致，保证开箱后，阀门压力密闭试验合格阀门卸车后要进行逐个现场打压、试压，打压和试压的方式、标准、压力大小、稳压观测的时间、及执行的相关规范和标准由甲方和建设单位确定。打压合格后方可现场验收，验收合格后方可办理付款手续。 四、包装要求：保证阀门运至指定交货地点没有破损 五：阀门的收货单位、运输方式、到货地点收货单位:天津冠杰石化工程有限公司运输方式：乙方自行确定，但必须保证阀门质量送达到货地点，乙方负责装、运、卸，全部费用都包含在合同总价款中。到货地点和接货单位(或接货人)：上海市浦东新区江心沙路3号。 六、阀门的交货期限：按第一条表格中各类阀门填写的到货时间为准。 七、阀门的价格和货款的结算：
xxxxxxxxxxxxx有限公司 阀门使用及检修 技 术 规 范 书 2016 年10 月
目录 1、总则...................................................................... 2、技术要求.................................................................. 3、阀门本体技术要求 (3) 4、阀门材质技术要求 (4) 5、阀门电装设备技术要求 (4) 6、常用阀门技术要求 (4) 7、阀门操作机构技术要求。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。8 8、阀门检修步骤和技术要求。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。9 8、检修质量控制。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。10 9、安全文明施工。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。11
一、总则 采购方提供的阀门，应该是技术先进的，经过运行实践考验的，阀门应保证在安全、经济条件下运行，采购方在招标书中应提供详细的技术资料和必要的图纸、说明，阀门的性能和技术条件说明，阀门存在的故障说明。 二.技术要求 规范和标准 阀门结构及材料应在工程、设计、加工和制造上是高标准。同时性能是高效地、操作是方便的，在指定的这些技术要求的工作范围内，不应有超过标准的消耗和维修工作。 执行有关国家及行业标准及规程，或等同于国际标准，当使用其它规程、规范或标准时，供货商应将它们与报价书一齐交送，同时提供差异附表。 三、阀门本体技术要求： 除特殊部件外不允许采用任何塑料材质，且部件材质应与设备防腐级相当。 阀门制造应符合JB3593-89《电站阀门制造技术条件》、GB10869-89《电站调节阀技术条件》及相应国际标准的有关规定。 1)对于阀门的铸钢件，应符合JB2640-81《锅炉管道附件承压铸钢件技术条件》 的规定； 2)对于阀门的锻钢件，应符合JB2633-81《锅炉锻件技术条件》的规定和 GB12228-89《通用阀门碳素钢锻件技术条件》； 3)对于阀门承压焊接件，应符合JB/T4709-92《钢制压力容器焊接规程》的规 定。 4)闸阀应符合GB/T 12234-1989的规定； 5)截止阀和止回阀应符合GB/T 12235-1989和GB/T 12236-1989的规定； 6)球阀应符合GB/T l2237-1989的规定； 7)调节阀应符合GB/T 10869-1989的规定 8)排污阀应符合JB/T 6900-1993的规定； 阀体结构应有良好的抗热冲击能力。高压阀门与管道采用对口焊接时，阀门进出口处出厂时应按相应的国家标准加工好坡口。 阀门结构设计应具有功能多、易维护、噪音低、结构紧凑、动作灵活和重量轻等特点。 阀门关闭要严密而无泄漏，阀芯及阀座应耐磨，耐冲刷并便于拆装与研磨。 压力在PN2.5以上的阀门自密封结构，密封面采用不锈钢或硬质合金。 除蝶阀外其它阀门要求设倒密封。 四、阀门材质要求 1）阀门制造，应按压力容器受压元件的条件选用钢材。钢材的质量及规格应符合相应的国际标准、国家标准或有关技术条件，并应附有钢厂的钢材质量证明书。
“一切为了用户，一切源于创新！” 1、我公司销售的产品，质保期为正确使用十八个月（自货到工地之日起），在质保期内属制造质量问题，我公司实行“三包”。若非法使用、操作、试压造成损坏，不在“三包”之列。 2、我公司销售的产品严格按照国内相关标准设计、制造、验收，客户可根据 ______________________________________________________________________等相关标准设计监督。 3、我公司保证按合同和技术协议配套供货，保证按期、按质、按量交货，并提供完整的技术资料。公司将为用户提供完善的售前、售中、售后服务。 4、我公司销售的产品在全过程严格按__________质量保证体系控制，实行可追溯控制。产品百分之百按照____________________________________________________________等标准试压，达到标准规定要求后方可出厂。 5、我公司具备为国家重点工程项目配套供货的能力，保证按时、按质、按量供货。根据工程进度要求，公司将派专业技术服务工程师到现场指导安装、调试，直到设备正常运行。 6、我公司严格按合同和相关标准规定的要求组织生产，确保阀门材质、配套、工艺、技术正确，性能可靠。加工制造和检验过程中，做好原始记录，确保产品质量处于受控状态；严格把产品出厂质量检验关，合格产品由专检人员签发产品合格证，做到不合格产品绝不出厂；积极配合项目监理驻厂监造，严格按照技术协议和国家相关标准监造，由监理工程师签署监造意见，验收合格后方可出厂。 7、我公司具有强大的研发队伍，可根据用户技术要求另行设计、制造，保证提供的产品能满足现场工况需要，更好地服务项目工程。
电动蝶阀、电动调节阀、止回阀 技术规范书 二〇一二年九月
目录 1. 概述 (1) 1.1 项目概况 (1) 1.2 对供货商的要求 (1) 1.3 供货范围 (1) 2. 使用环境和工作条件 (3) 2.1 使用环境 (3) 2.2 工作条件 (3) 3. 规范和标准 (4) 4. 技术要求 (5) 4.1 结构型式 (5) 4.2 蝶阀、调节阀、止回阀的结构 (5) 4.3 蝶阀、调节阀、止回阀的基本要求 (5) 4.4. 控制要求 (6) 4.6 材料 (7) 4.7 密封材料 (8) 4.8 与管道连接 (8) 4.9 表面处理 (9) 4.10 试验 (9) 4.11 上密封试验 (10) 4.12 阀门的维护 (10) 5. 备品备件及专用工具 (11) 5.1 一年备品备件清单 (11) 5.2 三年备品备件清单 (11) 5.3 特殊工具清单 (11) 6. 监制、检验及性能验收试验 (12) 7. 技术服务与设计联络 (13) 7.1 供货商现场技术服务 (13) 8. 技术资料 (14)
8.1 投标时提供的资料 (14) 8.2 合同签定后提供的资料 (14) 8.3 最终资料 (14) 9. 包装和运输 (15)
1. 概述 1.1 项目概况 本工程为供热系统的替代工程，该工程是限公司2×300MW机组为热源，新建换热站一座，替代换热站进行集中供热。 本工程建设地点位于包头市东河区原三电厂院内。 本工程热网管道的输送介质为热水，最高工作温度为130℃，最高工作压力为1.6MPa。 本工程是安装于换热站的各种阀门，包括电动双向金属硬密封蝶阀、旋启式止回阀、电动调节阀。 在本技术规范书中规定了各种阀门的制造商、主要设备材质和性能等方面的要求。本技术规范书所述内容和要求是买方认为必须满足的最低要求，供货商提供的全套设备应满足技术先进、安全可靠、运行稳定及安装维护方便的要求，并应对所供设备的整体技术性能和安全性能向买方负责。但并不仅局限于此。如供货商对所提供货物的技术性能有更优化的替代方案时，供货商有义务提出并说明其优越性，同时若本技术规范书存在任何错误或遗漏之处，供货商应及时通知买方，以寻求解决。 1.2 对供货商的要求 为保证本技术规范书所列产品的质量，电动双向金属硬密封蝶阀、旋启式止回阀、电动调节阀等供货商或其制造厂应具备以下资格： （1）凡是在中华人民共和国依照《中华人民共和国公司法》注册的、具有法人资格的有能力提供招标货物的投标人均可投标。 （2）供货商必须是注册资金在1000万元（含1000万元）以上的专业阀门生产厂家； （3）必须具备企业法人营业执照、税务登记证、代理产品的授权证明等证书。 （4）制造商必须具有三年以上的该种产品的生产制造经验并应有五个同等标的供热机组运行的成功业绩。 （5）不允许两个以上法人或者其他组织组成一个联合体，以一个投标人的身份共同投标。 1.3 供货范围 （1）电动双向金属硬密封阀门供货范围：包括（但不限于此）阀门本体、电动执行机构、就地控制按钮箱、配对法兰、螺栓、螺母、法兰密封垫；以及其它

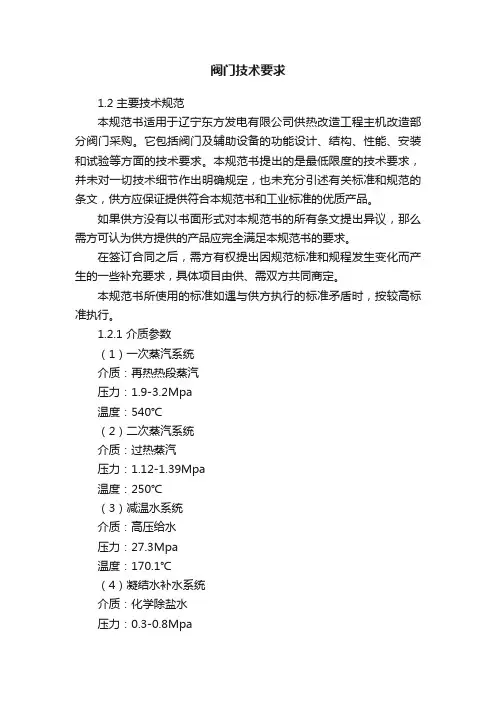

阀门招标技术要求 The document was finally revised on 2021
阀门招标技术要求 一、通用要求 1、阀门规格、型号应完全符合计划要求； 2、阀门工作压力，要求大于等于额定工作压力，在不影响价格的前提下，阀门可承受的工压应大于实际工作压力；阀门关闭状况下的任何一侧应能承受倍阀门工压值，而不渗漏；开启状况下，阀体应能承受二倍阀门工压的要求； 3、阀门制造标准，应在阀门的技术文件中体现国标编号，若是企业标准，应提供企业标准号。 二、阀门材质 1、闸阀DN50和DN100的阀体材料可为球墨铸铁或碳钢，DN25和 DN40阀体材料必须为碳钢。 2、高压闸阀阀体材料为碳钢； 3、蝶阀阀体材料以符合压力等级为标准； 4、阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。 5、不锈钢球阀阀体材料为不锈钢。 6、铝塑管阀阀体材料为铜质，其它阀门阀体材料为碳钢。 三、密封要求 1、闸阀的连接法兰要求符合国家标准，并在技术文件注明标准号； 2、闸阀法兰密封一律为RF突面密封面；
3、蝶阀应标明阀体上密封面材质及蝶板上密封面材质；它们的物理化学检测数据，特别是橡胶的卫生要求、抗老化性能、耐磨性能；通常采用丁睛橡胶及三元乙丙橡胶等，严禁掺用再生胶。 四、阀门的操作机构 1、阀门操作时的启闭方向，一律应顺时针关闭； 2、在管道工压状况下，启闭力矩应满足一人操作的要求。蝶阀启闭程度的显示盘指针醒目，固定牢靠。 五、阀门在出厂前应进行以下的检测 1、阀门在开启状况下，阀体应承受阀门工压值二倍的内压检测 2、阀门在关闭状况下，两侧分别承受倍阀门工压值，无渗漏；蝶阀的渗漏值亦不大于相关要求。 六、阀门的内外防腐 阀体内部以及阀板各个部位要求全面防腐，一方面浸泡在水中不会锈蚀，在两种金属之间不产生电化学腐蚀；二方面表面光滑使过水阻力减少。 七、阀门包装运输 1、阀门两侧应设轻质堵板固封 2、中、小口径阀门应以草绳捆扎，并以集装箱方式运输为宜 3、大口径阀门亦有简易木条框架固位包装，以免运输过程中碰损 八、技术文件和其它 1、除以上提出的技术要求，阀门制造厂应严格遵守JB/T9092进行检验，并提供第三方检验报告和标准要求提供的其它技术文件。 2、按阀门类别分类提供单件样品。
技术规格及要求 第一节总则 1、本次招标为甲方阀门类设备年度长协采购，各投标供应商应按照本技术协议所标注的产品型号、规格等要求严格执行，并提供MA证书。如所供设备物资与服务不能满足甲方要求，甲方有权解除本年度长协。 2.本技术规格书的使用范围限乌审旗当地气象条件设备技术要求。它包括运行条件、技术条件等。 3.本技术规范提出的是最低限度的技术要求，并对主要技术细节作出规定。供方应保证提供符合本技术条件和工业标准的优质产品。 4.投标方应保证制造中所有工艺、材料等均应符合本协议书的规定。 5.如果投标方没有以书面形式对本技术条件的条文提出异议，那么可以认为供方提出的产品完全满足本技术条件的要求。 第二节技术规格与要求 卑微如蝼蚁、坚强似大象
1、技术规格 1.1闸阀类：上述产品根据材质不同以及连接方式不同应符合国标闸阀的执行标准结构长度GB12221-89，法兰尺寸GB9113-2000 JB79-94，压力-温度GB9131，设计/制造GB12237-94，试验-检验GB/T13927 HB/T9092。 1.2球阀类：符合GB/T 12237-2007标准 1.3截止阀：产品根据材质不同以及连接方式不同应符合国标GB/T12235-1989、GB/T12233-1989标准 1.4止回阀：产品根据材质不同以及连接方式不同应符合国标GB/T12235-1989、GB/T12233-1989标准 1.5安全阀：产品根据材质不同以及连接方式不同应符合国标GB12241-1989、GB10879-1989标准 1.6手柄传动蝶阀：产品根据材质不同以及连接方式不同应符合国标GB/T12238-1989、GB/T12233-1989标准1.7质保期1年。 1.8本次采购为长协招标，投标厂家分别报单价及总价。 2、特殊技术要求 （1）产品需提供合格证及国家相关部门出具的检验报告。 （2）未说明事项必须符合国家相关标准。 卑微如蝼蚁、坚强似大象

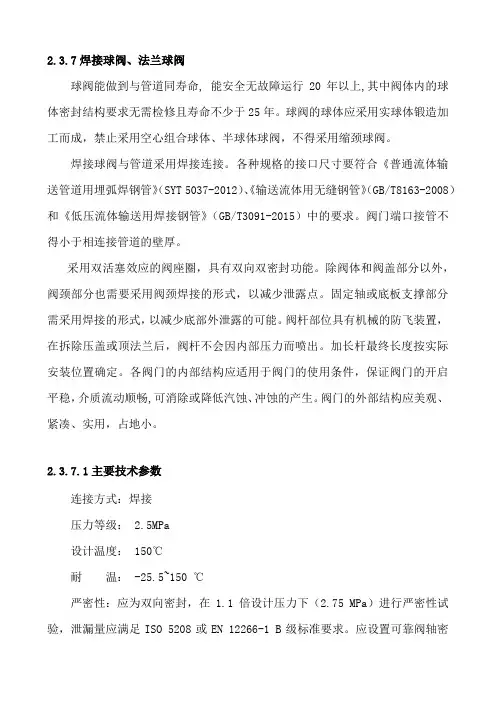

2.3.7焊接球阀、法兰球阀 球阀能做到与管道同寿命,能安全无故障运行20年以上,其中阀体内的球体密封结构要求无需检修且寿命不少于25年。球阀的球体应采用实球体锻造加工而成，禁止采用空心组合球体、半球体球阀，不得采用缩颈球阀。 焊接球阀与管道采用焊接连接。各种规格的接口尺寸要符合《普通流体输送管道用埋弧焊钢管》（SYT 5037-2012）、《输送流体用无缝钢管》（GB/T8163-2008）和《低压流体输送用焊接钢管》（GB/T3091-2015）中的要求。阀门端口接管不得小于相连接管道的壁厚。 采用双活塞效应的阀座圈，具有双向双密封功能。除阀体和阀盖部分以外，阀颈部分也需要采用阀颈焊接的形式，以减少泄露点。固定轴或底板支撑部分需采用焊接的形式，以减少底部外泄露的可能。阀杆部位具有机械的防飞装置，在拆除压盖或顶法兰后，阀杆不会因内部压力而喷出。加长杆最终长度按实际安装位置确定。各阀门的内部结构应适用于阀门的使用条件，保证阀门的开启平稳，介质流动顺畅,可消除或降低汽蚀、冲蚀的产生。阀门的外部结构应美观、紧凑、实用，占地小。 2.3.7.1主要技术参数 连接方式：焊接 压力等级： 2.5MPa 设计温度： 150℃ 耐温：-25.5~150 ℃ 严密性：应为双向密封，在1.1倍设计压力下（2.75 MPa）进行严密性试验，泄漏量应满足ISO 5208或EN 12266-1 B级标准要求。应设置可靠阀轴密
