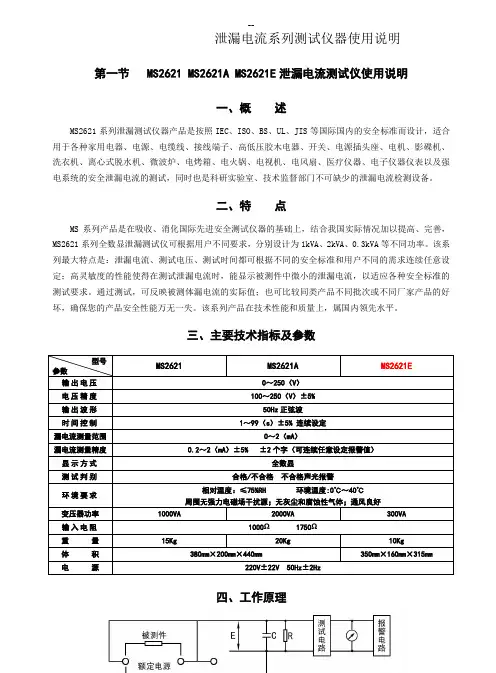

泄漏电流系列测试仪器使用说明
第一节MS2621 MS2621A MS2621E泄漏电流测试仪使用说明
一、概述
MS2621系列泄漏测试仪器产品是按照IEC、ISO、BS、UL、JIS等国际国内的安全标准而设计,适合用于各种家用电器、电源、电缆线、接线端子、高低压胶木电器、开关、电源插头座、电机、影碟机、洗衣机、离心式脱水机、微波炉、电烤箱、电火锅、电视机、电风扇、医疗仪器、电子仪器仪表以及强电系统的安全泄漏电流的测试,同时也是科研实验室、技术监督部门不可缺少的泄漏电流检测设备。
二、特点
MS系列产品是在吸收、消化国际先进安全测试仪器的基础上,结合我国实际情况加以提高、完善,MS2621系列全数显泄漏测试仪可根据用户不同要求,分别设计为1kVA、2kVA、等不同功率。该系列最大特点是:泄漏电流、测试电压、测试时间都可根据不同的安全标准和用户不同的需求连续任意设定;高灵敏度的性能使得在测试泄漏电流时,能显示被测件中微小的泄漏电流,以适应各种安全标准的测试要求。通过测试,可反映被测体漏电流的实际值;也可比较同类产品不同批次或不同厂家产品的好坏,确保您的产品安全性能万无一失。该系列产品在技术性能和质量上,属国内领先水平。
三、主要技术指标及参数
四、工作原理
图(1) 单相泄漏电流测试仪工作原理图
被测产品按标准规定在或倍额定电源电压下工作,在输入电源任一端至可触及导电件之间的泄漏电流将通过符合规定输入电阻要求的RC电路,根据R及所得的电压值,可以得到泄漏电流值IX=E/R,为读数方便,IX值直接在数字电流表上显示出来。
五、仪器面板结构及说明
1.单相泄漏电流测试仪面板结构排列见图(2)和图(3):
图(2) 单相泄漏电流测试仪前面板示意图
图(3) 单相泄漏电流测试仪后面板示意图
2.面板各部分说明:
(1)“电源”开关:在打开此开关前,一定要看“使用注意事项”。
(2)电压调节旋钮:顺时针为大,反之为小。
(3)泄漏电流测试与预置开关:按下时结合泄漏电流预置旋钮可设定泄漏电流报警值,常态时可测得实际泄漏电流值。
(4)泄漏电流量程开关:用于选择泄漏电流量程为:0mA~2mA。
(5)泄漏电流量程开关:用于选择泄漏电流量程为:2mA~20mA。
(6)相位选择开关:利用相位转换开关,分别检测被测体的两端与地线的泄漏电流。
(7)泄漏电流预置调节钮:按下(3)键时,设定泄漏电流报警值,可设定~20mA任意报警值泄漏。(8)显示屏:时间显示。
(9)显示屏:漏电流显示。
(10)显示屏:电压显示。
(11)“启动”按钮:按下时,测试灯亮,此时仪器输出测试电压。
(12)“复位”按钮:按下时,无测试电压输出。
(13)“定时”开关:“开”时为定时测试(倒计时),“关”为手动。
(14)时间预置拔盘:可设定所需测试时间值(每步为1s)。
(15)“测试”灯:该灯亮,表示泄漏测试电压已输出。
(16)“超漏“灯:该灯亮,表示被测物超漏不合格
(17)电压输出端:泄漏电流测试电压输出接口。
(18)电源插座:内装保险丝。
(19) 接地端:仪器外壳应可靠接地。
六、操作步骤
(1)按下电源开关使仪器处于开机状态。
(2)用后面板的测试连接线连接好被测体,此时测试灯需熄灭并使仪器接地良好。
(3)设定泄漏电流预置值。
a.按下泄漏电流预置开关。
b.根据需要选择泄漏电流测试量程。
c.根据需要转动泄漏电流钮至电流表显示数所需值,此时电流表所指示的电流数为报警值,设定完毕后,
再按一下泄漏电流预置开关使之处于测试状态。
(4)选择测试工作电压,调节电压调节旋钮使测试工作电压为242V。
(5)手动测试:
a.将定时开关置为关,按下启动钮,测试灯亮,此时仪器进入测试泄漏状态,切换相位开关,泄漏电流
表分别显示被测体两端与外壳的泄漏电流值。
b.测试完毕后,按下复位钮,测试灯熄灭,此时被测体为合格。
c.如果通过被测体的泄漏电流超过预置的泄漏电流值,则仪器自动切断测试工作电压,同时测试灯熄灭、
超漏灯亮,蜂鸣器报警,此时被测体为不合格,按下复位钮,即可清除报警声。
(6)定时测试:
a.定时开关为开时,拨时间预置拨盘,设定所需测试时间。
b.按下启动钮,测试灯亮,仪器进入测试泄漏状态,同时计时器开始倒计时,当时间显示第一次显示为
0时仪器自动切换到另一相进行测试,时间再次显示0时测试灯熄灭。如没有报警则被测体为合格;如报警则被测体为不合格,按复位钮可清除报警。
七、使用注意事项
泄漏电流测试仪在设计时已充分考虑到它的安全问题,但是,因该仪器在工作时有242V电压输出,如不正确使用,仍可能造成事故,所以在使用前请务必注意以下几点:
1、接通该仪器的电源必须有良好接地,否则,当仪器输出短路时,使仪器外壳带有高压,人接触外壳会发生意外事故。
2、被测物体与大地点绝缘,其被测物禁止与本仪器机壳相碰,影响测量值的准确。
3、“电压调节”旋钮,在打开电源开关前和不进行测试时,应按逆时针旋转到“0”位。为确保安全,打开电源后,要按一下“复位”按钮,否则可能发生直接启动或报警。
4、仪器必须严格按照操作规程使用,否则会损坏仪器或发生危险。
八、维护使用
1.安全注意事项
a.本仪器属于I类安全仪器,对仪器通电检查和校准时,机内的线路板上接线是带电的,应注意切勿用手摸。
b.对仪器进行更换元件时,一定要切断电源及拨下电源插头情况下进行。
c.更换测量内容和测量线时,一定要按下黑色“复位”钮。
2.校对
a.对仪器进行校对时可分为2mA和20mA二档进行检查。
b.检查时的负载电阻如下:
c.检查时将AC电流表与负载串联后接入仪器后面的测试端即可。
九、随机附件
1.电源插头线壹根
2.保险丝贰只(MS2621为8A MS2621A为15A MS2621E为5A)
3.合格证壹份
4.保修单壹份
5.使用说明书壹份
第二节MS2621B型泄漏电流测试仪使用说明
一、概述
MS2621B型泄漏测试仪器产品是按照IEC、ISO、BS、UL、JIS等国际国内的安全标准而设计,适合用于各种家用电器、电源、电缆线、接线端子、高低压胶木电器、开关、电源插头座、电机、影碟机、洗衣机、离心式脱水机、微波炉、电烤箱、电火锅、电视机、电风扇、医疗仪器、电子仪器仪表以及强电系统的安全泄漏电流的测试,同时也是科研实验室、技术监督部门不可缺少的泄漏电流检测设备。
二、特点
该产品是在吸收、消化国际先进安全测试仪器的基础上,结合我国实际情况加以提高、完善。MS2621B 型全数显泄漏测试仪特点是:泄漏电流、测试电压、测试时间都可根据不同的安全标准和用户不同的需求连续任意设定;高灵敏度的性能使得在测试泄漏电流时,能显示被测件中微小的泄漏电流,以适应各种安全标准的测试要求。通过测试,可反映被测体漏电流的实际值;也可比较同类产品不同批次或不同厂家产品的好坏,确保您的产品安全性能万无一失。该系列产品在技术性能和质量上,属国内领先水平。
三、主要技术指标及参数
1.输出电压:0~250(V)。
2.电压精度:100~250(V)±5%。
3.输出波形:50Hz正弦波。
4.时间控制:1~99(s)±5% 连续设定。
5.漏电流测量范围:0~2(mA)。
6.漏电流测量精度:~2(mA)±5% ±2个字(可连续任意设定报警值)。
7.显示方式:全数显。
8.测试判别:合格/不合格不合格声光报警。
9.环境要求:相对温度:≤75%RH ;环境温度:0℃~40℃,
周围无强力电磁场干扰源;无灰尘和腐蚀性气体;通风良好。
10.变压器功率:3000VA
11.输入电阻:1000Ω1750Ω。
12.重量:25Kg。
13.体积:380mm×200mm×440mm。
14.电源:220V±22V 50Hz±2Hz。
四、工作原理
图(1) MS2621B型泄漏电流测试仪工作原理图
被测产品按标准规定在或倍额定电源电压下工作,在输入电源任一端至可触及导电件之间的泄漏电流将通过符合规定输入电阻要求的RC电路,根据R及所得的电压值,可以得到泄漏电流值IX=E/R,为读数方便,IX值直接在数字电流表上显示出来。
五、仪器面板结构及说明
1.MS2621B型泄漏电流测试仪面板结构排列见图(2)和图(3):
图(2)MS2621B型泄漏电流测试仪前面板示意图
图(3)MS2621B型泄漏电流测试仪后面板示意图
2.面板各部分说明:
(1)“启动”按钮:按下时,测试灯亮,此时仪器输出测试电压。
(2)“复位”按钮:按下时,无测试电压输出。
(3)时间预置拔盘:可设定所需测试时间值(每步为1s)。
(4)“定时”开关:“开”时为定时测试(倒计时),“关”为手动。
(5)泄漏电流测试与预置开关:按下时结合泄漏电流预置旋钮可设定泄漏电流报警值,常态时可测得实际泄漏电流值。
(6)泄漏电流量程开关:用于选择泄漏电流量程为:0mA~2mA。
(7)泄漏电流量程开关:用于选择泄漏电流量程为:2mA~20mA。
(8)泄漏电流预置调节钮:按下(3)键时,设定泄漏电流报警值,可设定~20mA任意报警值泄漏。(9)相位选择开关:利用相位转换开关,分别检测被测体的两端与地线的泄漏电流。
(10)显示屏:时间显示。
(11)显示屏:漏电流显示。
(12)显示屏:电压显示。
(13)电压调节旋钮:顺时针为大,反之为小。
(14)“测试”灯:该灯亮,表示泄漏测试电压已输出。
(15)“超漏“灯:该灯亮,表示被测物超漏不合格
(16)“电源”开关:在打开此开关前,一定要看“使用注意事项”。
(17)电源输入端口:市电输入。
(18)保险座座:内装保险丝。
(19)接地端:“黑色”,仪器外壳应可靠接地。
(20)测试端:“红色”,接被测设备L端。
(21)测试端:“黑色”,接被测设备地端。
(22)测试端:“红色”,接被测设备N端。
六、操作步骤
(1)按下电源开关使仪器处于开机状态。
(2)用后面板的测试连接线连接好被测体,此时测试灯需熄灭并使仪器接地良好。
(3)设定泄漏电流预置值。
a.按下泄漏电流预置开关。
b.根据需要选择泄漏电流测试量程。
c.根据需要转动泄漏电流钮至电流表显示数所需值,此时电流表所指示的电流数为报警值,设定完毕
后,再按一下泄漏电流预置开关使之处于测试状态。
(4)选择测试工作电压,调节电压调节旋钮使测试工作电压为242V。
(5)手动测试:
a.将定时开关置为关,按下启动钮,测试灯亮,此时仪器进入测试泄漏状态,切换相位开关,泄漏电
流表分别显示被测体两端与外壳的泄漏电流值。
b.测试完毕后,按下复位钮,测试灯熄灭,此时被测体为合格。
c.如果通过被测体的泄漏电流超过预置的泄漏电流值,则仪器自动切断测试工作电压,同时测试灯熄
灭、超漏灯亮,蜂鸣器报警,此时被测体为不合格,按下复位钮,即可清除报警声。
(6)定时测试:
a.定时开关为开时,拨时间预置拨盘,设定所需测试时间。
b.按下启动钮,测试灯亮,仪器进入测试泄漏状态,同时计时器开始倒计时,当时间显示第一次显示
为0时仪器自动切换到另一相进行测试,时间再次显示0时测试灯熄灭。如没有报警则被测体为合格;如报警则被测体为不合格,按复位钮可清除报警。
七、使用注意事项
泄漏电流测试仪在设计时已充分考虑到它的安全问题,但是,因该仪器在工作时有242V电压输出,如不正确使用,仍可能造成事故,所以在使用前请务必注意以下几点:
1、接通该仪器的电源必须有良好接地,否则,当仪器输出短路时,使仪器外壳带有高压,人接触外壳会发生意外事故。
2、被测物体与大地点绝缘,其被测物禁止与本仪器机壳相碰,影响测量值的准确。
3、“电压调节”旋钮,在打开电源开关前和不进行测试时,应按逆时针旋转到“0”位。为确保安全,打开电源后,要按一下“复位”按钮,否则可能发生直接启动或报警。
4、仪器必须严格按照操作规程使用,否则会损坏仪器或发生危险。
八、维护使用
1.安全注意事项
a.本仪器属于I类安全仪器,对仪器通电检查和校准时,机内的线路板上接线是带电的,应注意切勿用手摸。
b.对仪器进行更换元件时,一定要切断电源及拨下电源插头情况下进行。
c.更换测量内容和测量线时,一定要按下黑色“复位”钮。
2.校对
a.对仪器进行校对时可分为2mA和20mA二档进行检查。
b.检查时的负载电阻如下:
c.检查时将AC电流表与负载串联后接入仪器后面的测试端即可。
九、随机附件
1.保险丝(20A)贰只3.保修单壹份
2.合格证壹份4.使用说明书壹份
第三节MS2621D型泄漏电流测试仪器使用说明
一、概述
MS2621D型泄漏测试仪器产品是按照IEC、ISO、BS、UL、JIS等国际国内的安全标准而设计,适合用于各种家用电器、电源、电缆线、接线端子、高低压胶木电器、开关、电源插头座、电机、影碟机、洗衣机、离心式脱水机、微波炉、电烤箱、电火锅、电视机、电风扇、医疗仪器、电子仪器仪表以及强电系统的安全泄漏电流的测试,同时也是科研实验室、技术监督部门不可缺少的泄漏电流检测设备。
二、特点
该产品是在吸收、消化国际先进安全测试仪器的基础上,结合我国实际情况加以提高、完善,该系列全数显泄漏测试仪可根据用户不同要求,分别设计不同功率。该系列最大特点是:泄漏电流、测试电压、测试时间都可根据不同的安全标准和用户不同的需求连续任意设定;高灵敏度的性能使得在测试泄漏电流时,能显示被测件中微小的泄漏电流,以适应各种安全标准的测试要求。通过测试,可反映被测体漏电流的实际值;也可比较同类产品不同批次或不同厂家产品的好坏,确保您的产品安全性能万无一失。该系列产品在技术性能和质量上,属国内领先水平。
三、主要技术指标及参数
1.输出电压: 0~250(V)
2.电压精度: 100~250(V)±5%
3. 输出波形: 50Hz正弦波
4. 时间控制: 1~99(s)±5% 连续设定
5. 漏电流测量范围: 0~20(mA)
6. 漏电流测量精度: ~20(mA)±5% ±2个字(可连续任意设定报警值)
7. 显示方式: 全数显
8. 测试判别: 合格/不合格不合格声光报警
9. 环境要求: 相对温度:≤75%RH 环境温度:0℃~40℃
周围无强力电磁场干扰源;无灰尘和腐蚀性气体;通风良好
10.变压器功率: 5kVA
11.重量: 65kg。
12.体积:480mm×480mm×990mm。
13.电源: 220V±22V 50Hz±2Hz。
四、工作原理
图(1) MS2621D型泄漏电流测试仪工作原理图
被测产品按标准规定在或倍额定电源电压下工作,在输入电源任一端至可触及导电件之间的泄漏电流将通过符合规定输入电阻要求的RC电路,根据R及所得的电压值,可以得到泄漏电流值IX=E/R,为读数方便,IX值直接在数字电流表上显示出来。
五、仪器面板结构及说明
1.MS2621D型泄漏电流测试仪面板结构排列见图(2)和图(3):
图(2) MS2621D型泄漏电流测试仪控制面板示意图
图(3) MS2621D型泄漏电流测试仪机柜后面(侧面)示意图
2.面板各部分说明:
(1)“电源”开关:在打开此开关前,一定要看“使用注意事项”。
(2)泄漏电流测试与预置开关:按下时结合泄漏电流预置旋钮可设定泄漏电流报警值,常态时可测得实际泄漏电流值。
(3)泄漏电流量程开关:用于选择泄漏电流量程为:0mA~2mA。
(4)泄漏电流量程开关:用于选择泄漏电流量程为:2mA~20mA。
(5)相位选择开关:利用相位转换开关,分别检测被测体的两端与地线的泄漏电流。
(6)泄漏电流预置调节钮:按下(2)键时,设定泄漏电流报警值,可设定~20mA任意报警值泄漏。(7)显示屏:时间显示。
(8)显示屏:漏电流显示。
(9)显示屏:电压显示。
(10)“启动”按钮:按下时,测试灯亮,此时仪器输出测试电压。
(11)“复位”按钮:按下时,无测试电压输出。
(12)“定时”开关:“开”时为定时测试(倒计时),“关”为手动。
(13)时间预置拔盘:可设定所需测试时间值(每步为1s)。
(14)“测试”灯:该灯亮,表示泄漏测试电压已输出。
(15)“超漏“灯:该灯亮,表示被测物超漏不合格
(16)电压调节旋钮:顺时针为大,反之为小。
(17)输出测试端:泄漏电流测试电压输出接口。红色端子接分别接被测设备的L、N端;黑色接被测设备的地端。
(18)电源接线端:测试电源输入。红色端子接电源的火线;黑色端子接零线。
(19)接地端:仪器外壳应可靠接地。
(20)电源插座:仪器控制电路电源输入。内装保险丝(5A)。
六、操作步骤
(1)按下电源开关使仪器处于开机状态。
(2)用后面板的测试连接线连接好被测体,此时测试灯需熄灭并使仪器接地良好。
(3)设定泄漏电流预置值。
a.按下泄漏电流预置开关。
b.根据需要选择泄漏电流测试量程。
c.根据需要转动泄漏电流钮至电流表显示数所需值,此时电流表所指示的电流数为报警值,设定完毕后,
再按一下泄漏电流预置开关使之处于测试状态。
(4)选择测试工作电压,调节电压调节旋钮使测试工作电压为242V。
(5)手动测试:
a.将定时开关置为关,按下启动钮,测试灯亮,此时仪器进入测试泄漏状态,切换相位开关,泄漏电流
表分别显示被测体两端与外壳的泄漏电流值。
b.测试完毕后,按下复位钮,测试灯熄灭,此时被测体为合格。
c.如果通过被测体的泄漏电流超过预置的泄漏电流值,则仪器自动切断测试工作电压,同时测试灯熄灭、
超漏灯亮,蜂鸣器报警,此时被测体为不合格,按下复位钮,即可清除报警声。
(6)定时测试:
a.定时开关为开时,拨时间预置拨盘,设定所需测试时间。
b.按下启动钮,测试灯亮,仪器进入测试泄漏状态,同时计时器开始倒计时,当时间显示第一次显示为0时仪器自动切换到另一相进行测试,时间再次显示“0”时测试灯熄灭。如没有报警则被测体为合格;如报警则被测体为不合格,按复位钮可清除报警。
七、使用注意事项
泄漏电流测试仪在设计时已充分考虑到它的安全问题,但是,因该仪器在工作时有242V电压输出,如不正确使用,仍可能造成事故,所以在使用前请务必注意以下几点:
1、接通该仪器的电源必须有良好接地,否则,当仪器输出短路时,使仪器外壳带有高压,人接触外壳会
发生意外事故。
2、被测物体与大地点绝缘,其被测物禁止与本仪器机壳相碰,影响测量值的准确。
3、“电压调节”旋钮,在打开电源开关前和不进行测试时,应按逆时针旋转到“0”位。为确保安全,打
开电源后,要按一下“复位”按钮,否则可能发生直接启动或报警。
4、仪器必须严格按照操作规程使用,否则会损坏仪器或发生危险。
八、维护使用
1.安全注意事项
a.本仪器属于I类安全仪器,对仪器通电检查和校准时,机内的线路板上接线是带电的,应注意切勿用手摸。
b.对仪器进行更换元件时,一定要切断电源及拨下电源插头情况下进行。
c.更换测量内容和测量线时,一定要按下黑色“复位”钮。
2.校对
a.对仪器进行校对时可分为2mA和20mA二档进行检查。
b.检查时的负载电阻如下:
c.检查时将AC电流表与负载串联后接入仪器后面的测试端即可。
九、随机附件
1.电源插头线壹根
2.保险丝(30A)壹只
3.合格证壹份
4.保修单壹份
5.使用说明书壹份
第四节MS2621H三相泄漏电流测试仪使用说明书
一、概述
MS2621H型三相泄漏电流测试仪,是按照、IEC、ISO、BS、UL、JIS等国际国内安全标准而设计。适合用于使用三相电压的电气设备的泄漏电流的测试,具有三相测试、单相测试、断相测试、超漏报警等功能,同时也是科研实验、技术监督部门不可缺少的检测试验设备。
二、主要技术指标
(1)泄漏测试工作电压:
三相AC 100V~450V ±5% 连续可调
(2)泄漏电流测试范围:
0mA~15mA 精度mA~15mA±5% 加4个字(可连续任意设定报警值)
(3)隔离变压器功率:9kVA
(4)测量输入电阻:
(5)时间测试范围:1s~99s±5% 连续设定
(6)输出波形:50Hz 正弦波
(7)工作条件:环境温度:0℃~40℃;相对湿度:不大于75%;
周围无强力电磁场干扰源;无灰尘和腐蚀性气体;通风良好。
(8)测试电源:220V±10% 50Hz±2Hz
(9)三相电源:380V
(10) 体积: 860×560×1060
(11) 重量: 约350kg
三、工作原理方框图
图(1)MS2621H三相泄漏电流测试工作原理方框图
四、仪器面板结构说明及外部接线图
1.MS2621H三相泄漏电流测试仪面板结构见图(2);仪器的其它功能见图(3):
图(2)MS2621H三相泄漏电流测试控制面板示意图
图(3)MS2621H三相泄漏电流测试正面、背面及侧面示意图
2.面板各部分说明:
(1)、电源开关:打开此开关前,一定要阅读此说明书中的“使用注意事项”一节。
(2)、(3)、(4)、相控制钮:启动灯点亮后,在单相测试状态时,按A钮则相应的B相有电压输出处于测试状态,在断相测试状态时,按A钮则相应的A相断开无电压输出。注意在断相测试中,断相时间不可过长,否则会烧坏被测件。
(5)、预置/测量转换开关:按下时结合泄漏电流预置旋纽可设定泄漏电流报警值,常态时可测得实际泄漏电流值。
(6)、泄漏电流预置调节:按下预置/测量开关,可设定~15mA任意报警值。
(7)、单相/断相转换开关:切换单一相或断相测试状态。
(8)、多功能显示屏:同时显示测试电压、电流、时间。
(9)、(10)、(11)、相电压指示灯:灯亮时表示,该相有电压输出。
(12)、“TEST”灯:启动灯。按下启动钮该灯点亮,此时仪器处于预备测试状态。
(13)、“FALL”灯:报警灯。该灯亮,表示被测物超漏不合格。
(14)、“定时”按键:用于切换定时器定时或不定时。
(15)、“定时器”:用于设置定时测试状态持续时间,可以1~99(s)内选择。
(16)、启动钮:按下时,启动灯亮,此时仪器处于测试预备状态,注意三相或断相测试时,输出端有电压输出。
(17)、复位钮:按此键,启动灯灭,此时无测试电压输出。
(18)、电压调节器:用来调节测试电压大小。
(19)(20)(21)(22)、仪器电压输出端:接被测物,四个接线柱从左往右分别为a相/b相/c相和n相。(23)、测试端:接被测物外壳。
(24)(25)(26)(27)、输入端:接三相四线电源,四个接线柱从左往右分别为A相/B相/C相和N相。(28)、仪器接地端:接可靠大地。
(29)、电源插座:输入AC220V 50Hz电流,内装5A保险丝。
五、操作步骤
1.将调压器逆时针旋转到零位置。
2.连接被测仪器。
3.按下电源开关使仪器处于开机状态。
4.设定泄漏电流预置值:
a.按下“预置/测量”转换开关。
b.调节预置调节电位器,使“mA”表至所需值。
c.再按一下“预置/测量”转换开关,使仪器处于测试状态。
5.时间预置:按下“定时选择”按钮,可通过“定时器”拨盘选择定时时间,当时间选择拨盘在1~99(s)之间时,此时仪器处于定时测试状态,按动a或b或c钮后,仪器开始倒计时,计时时间到后仪器重归于启动状态;当“定时选择”按钮处于弹出状态时,仪器处于手动测试状态。
6.测试方式:
①.三相测试:电压调节至显示所需电压值,按下启动钮,启动灯点亮,若没有报警,则该项测试为合
格,否则为不合格。按复位键可消除报警。
②.单相测试:调节电压调节旋钮使V表显示至所需电压值,按启动钮,启动灯点亮,再按相控制钮(A、
B、C钮)。按A钮,A灯亮,A相输出电压,此时为A相泄漏测试。若没有报警则该项为
合格件,否则为不合格件,按复位键可清除报警。B、C相测试方法同A相。
③.断相测试:调节电压调节旋钮使V表显示至所需电压值,按启动钮,启动灯,A灯、B灯、C灯点亮。
注意,此时输出端有电压输出。按A钮、A灯熄灭,A相断开无电压输出,测量B、C相泄
漏电流。再按B钮,B灯熄灭,B相断开无电压输出,测量A、C相泄漏电流。按C钮、C
灯熄灭,C相断开无电压输出,测量A、B相泄漏电流。如没有报警则该件为合格品,否则
为不合格品,按复位键即可清除报警。
六、使用注意事项
1、非专业技术人员不得擅自拆开机箱。
2、本仪器电源应有良好的接地。
3、本仪器属于I类安全仪器,对仪器通电检查和校准时,机内的线路板上接线是带电的,应注意切勿
用手摸。
4、对仪器进行更换元件时,一定要在切断电源及拔下电源插头情况下进行。
5、更换测试内容和测量线时,一定要按下黑色复位钮,启动灯熄灭,并将电压归零才能进行。
6、断相测试时,断相时间不可过长,否则会烧坏被测件。
七、附件
1.电源插头线壹根
2.连接线玖根
3.保险丝220V贰只
4.合格证壹份
5.保修单壹份
6.使用说明书壹份
