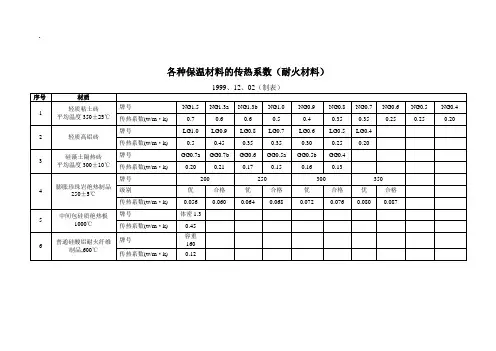

各种保温材料的传热系数
各种保温材料的传热系数（耐火材料）
1999、12、02（制表）序号材质
1
轻质粘土砖
平均温度350±25℃
牌号NG1.5 NG1.3a NG1.3b NG1.0 NG0.9 NG0.8 NG0.7 NG0.6 NG0.5 NG0.4
传热系数(w/m·k) 0.7 0.6 0.6 0.5 0.4 0.35 0.35 0.25 0.25 0.20
2 轻质高铝砖牌号LG1.0 LG0.9 LG0.8 LG0.7 LG0.6 LG0.5 LG0.4 传热系数(w/m·k) 0.5 0.45 0.35 0.35 0.30 0.25 0.20
3
硅藻土隔热砖
平均温度300±10℃
牌号GG0.7a GG0.7b GG0.6 GG0.5a GG0.5b GG0.4
传热系数(w/m·k) 0.20 0.21 0.17 0.15 0.16 0.13
4 膨胀珍珠岩绝热制品
250±5℃
牌号200 250 300 350
级别优合格优合格优合格优合格
传热系数(w/m·k) 0.056 0.060 0.064 0.068 0.072 0.076 0.080 0.087
5 中间包硅质绝热板
1000℃
牌号体密1.3
传热系数(w/m·k) 0.45
6 普通硅酸铝耐火纤维
制品,600℃
牌号
容重
160
传热系数(w/m·k) 0.12
几种保温材料的导热系数
（2000、02、12）
导热系数W/m?k
平均温度℃
硅酸镁铝岩棉硅酸铝硅酸钙复合硅酸盐涂料复合硅酸毡205 0.046 0.063 0.055 0.062 0.09 / 350 0.082 0.135 0.089 0.087 0.114 / 602 0.097 / 0.116 0.180 0.186 /
硅酸镁铝与岩棉
（2000、02、12）
材料
传导热辐射热
温度屏蔽量% 温度屏蔽量% 岩棉60℃ 2.6 300℃ 3.6
硅酸镁铝200℃ 2.2 300℃60
各种保温材料的最高使用温度(℃)
材料珍珠岩岩棉玻璃纤维石棉毡
微孔硅酸
钙硅酸盐涂
料毡
陶纤硅酸镁铝
温度℃600 350 300 450 600 600 800 800~1000
主要保温材料的种类、原料和主要化学成分
种类原料主要化学成份
珍珠岩火山灰玻璃SiO2
硅藻土海生动物骨骼CaSiO3，CaCO3
澎润土沉积岩蒙托石(MgAl)2(Si4O10)(NaCa) 矿棉硫，矿渣溶喷纤维CaSiO3，S
岩棉玄武岩，白云石CaSiO3，MgCO3
玻璃纤维硅石熔喷纤维SiO2
硅酸钙石灰，硅藻土合成CaSiO3
石棉毡石棉矿，渗透剂澎化Mg2(SiO3)2
复合硅酸盐石棉，海泡石MgSiO3?Al2(SiO3)，SiO2涂料硅酸铝，珍珠岩注1
硅酸镁铝坡缕高石，海泡石(K3Na3CaMg9Al8Ti3)Si8O22
注1:复合硅酸盐涂料(毡)包括硅酸镁，稀土保温涂料，商品名异，生产原料相同，仅各种成分比例稍差异。
国内外保温材料技术指标比较
国家标准编号密度kg/m3 导热系数
w/m.k 抗压强度
Mpa
抗拆强度
Mpa
线性收缩
率%
使用温
度℃
中国硅酸
镁铝Q/BCTBC N01-95
中国复合硅酸盐涂
料ASTM-C5 33-80TYP
E1
美国材料试验学会JISA910-8 4NO：2-22
日本工业
标准TOCT-427 48-81一等
品
苏联（原）
第四章循环流化床锅炉炉内传热计算 循环流化床锅炉炉膛中的传热是一个复杂的过程，传热系数的计算精度直接影响了受热面设计时的布置数量，从而影响锅炉的实际出力、蒸汽参数和燃烧温度。正确计算燃烧室受热面传热系数是循环流化床锅炉设计的关键之一，也是区别于煤粉炉的重要方面。 随着循环流化床燃烧技术的日益成熟，有关循环流化床锅炉的炉膛传热计算思想和方法的研究也在迅速发展。许多著名的循环流化床制造公司和研究部门在此方面也做了大量的工作，有的已经形成商业化产品使用的设计导则。 但由于技术保密的原因，目前国内外还没有公开的可以用于工程使用的循环流化床锅炉炉膛传热计算方法，因此对它的研究具有重要的学术价值和实践意义。 清华大学对CFB锅炉炉膛传热作了深入的研究，长江动力公司、华中理工大学、浙江大学等单位也对CFB锅炉炉膛中的传热过程进行了有益的探索。根据已公开发表的文献报导，考虑工程上的方便和可行，本章根椐清华大学提出的方法，进一步分析整理，作为我们研究的基础。为了了解CFB锅炉传热计算发展过程，也参看了巴苏的传热理论和计算方法，浙江大学和华中理工大学的传热计算与巴苏的相近似。 4.1 清华的传热理论及计算方法 4.1.1 循环流化床传热分析 CFB锅炉与煤粉锅炉的显著不同是CFB锅炉中的物料(包括煤灰、脱硫添加剂等)浓度C p 大大高于煤粉炉，而且炉内各处的浓度也不一样，它对炉内传热起着重要作用。为此首先需要计算出炉膛出口处的物料浓度C p，此处浓度可由外循环倍率求出。而炉膛不同高度的物料浓度则由内循环流率决定，它沿炉膛高度是逐渐变化的，底部高、上部低。近壁区贴壁下降流的温度比中心区温度低的趋势，使边壁下降流减少了辐射换热系数；水平截面方向上的横向搅混形成良好的近壁区物料与中心区物料的质交换，同时近壁区与中心区的对流和辐射的热交换使截面方向的温度趋于一致，综合作用的结果近壁区物料向壁面的辐射加强，总辐射换热系数明显提高。在计算水冷壁、双面水冷壁、屏式过热器和屏式再热器时需采用不同的计算式。物料浓度C p对辐射传热和对流传热都有显著影响。燃烧室的平均温度是床对受热面换热系数的另一个重要影响因素。床温的升高增加了烟气辐射换热并提高烟气的导热系数。虽然粒径的减小会提高颗粒对受热面的对流换热系数，在循环流化床锅炉条件下，燃烧室内部的物料颗粒粒径变化较小，在较小范围内的粒径变化时换热系数的变化不大，在进行满负荷传热计算时可以忽略，但在低负荷传热计算时，应该考虑小的颗粒有提高传热系数的能力。 炉内受热面的结构尺寸，如鳍片的净宽度、厚度等，对平均换热系数的影响也是非常明显的。鳍片宽度对物料颗粒的团聚产生影响；另一方面，宽度与扩展受热面的利用系数有关。根
导热系数、传热系数、热阻值概念及热工计算方法 导热系数λ[W/(m.k)]： 导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度(K,℃),在1小时内，通过1平方米面积传递的热量，单位为瓦/米?度(W/m?K,此处的K可用℃代替)。导热系数可通过保温材料的检测报告中获得或通过热阻计算。 传热系数K [W/(㎡?K)]： 传热系数以往称总传热系数。国家现行标准规范统一定名为传热系数。传热系数K值，是指在稳定传热条件下，围护结构两侧空气温差为1度(K，℃)，1小时内通过1平方米面积传递的热量，单位是瓦/平方米?度(W/㎡?K，此处K可用℃代替)。传热系数可通过保温材料的检测报告中获得。 热阻值R(m.k/w)： 热阻指的是当有热量在物体上传输时，在物体两端温度差与热源的功率之间的比值。单位为开尔文每瓦特（K/W）或摄氏度每瓦特（℃/W）。 传热阻： 传热阻以往称总热阻，现统一定名为传热阻。传热阻R0是传热系数K的倒数，即R0=1/K，单位是平方米*度/瓦（㎡*K/W）围护结构的传热系数K值愈小，或传热阻R0值愈大，保温性能愈好。 （节能）热工计算： 1、围护结构热阻的计算 单层结构热阻：R=δ/λ 式中：δ—材料层厚度(m)；λ—材料导热系数[W/(m.k)] 多层结构热阻： R=R1+R2+----Rn=δ1/λ1+δ2/λ2+----+δn/λn 式中: R1、R2、---Rn—各层材料热阻(m.k/w) δ1、δ2、---δn—各层材料厚度(m) λ1、λ2、---λn—各层材料导热系数[W/(m.k)] 2、围护结构的传热阻 R0=Ri+R+Re 式中: Ri —内表面换热阻(m.k/w)(一般取0.11) Re —外表面换热阻(m.k/w)(一般取0.04) R —围护结构热阻(m.k/w) 3、围护结构传热系数计算 K=1/ R0 式中: R0—围护结构传热阻 外墙受周边热桥影响条件下，其平均传热系数的计算 Km=(KpFp+Kb1Fb1+Kb2Fb2+ Kb3Fb3 )/( Fp + Fb1+Fb2+Fb3) 式中:Km—外墙的平均传热系数[W/(m.k)] Kp—外墙主体部位传热系数[W/(m.k)]
附录围护结构保温材料选用及热工性能指标 附录A 屋面保温材料选用及热工性能参数 A.0.1屋面保温材料主要性能指标应符合表A.0.1的要求 表A.0.1屋面保温材料的主要性能指标 A.0.2正置式屋面的保温材料、厚度及热工性能按表A.0.2-1、表A.0.2-2确定
A.0.3倒置式屋面的保温材料、厚度及热工性能按表A.0.3-1、表A.0.3-2确定 注：倒置式屋面保温层的设计厚度按计算厚度增加25%；
A.0.4倒置式屋面采用B1级保温材料时，应按住宅单元设置防火隔断墙，防火隔断墙为厚度不小于100 mm 的不燃烧体，应从屋面板砌至高出屋面完成面不小于250mm ；防火隔断墙可利用住宅单元分隔墙延伸至屋面以上，高度不小于250mm ；防火隔断墙之间的屋顶面积不应大于300㎡，当屋面面积大于300㎡时，应增设一道防火隔断墙；防火隔断墙的泛水构造应符合屋面防水技术规范要求。 图A.0.4 屋面防火隔断墙示意图
附录B 外墙保温材料选用及热工性能参数 B.0.1 保温材料主要性能指标应符合表B.0.1的要求 表B.0.1外墙内保温材料的主要性能指标 能参数取自上海市地方标准《保温装饰复合板墙体保温系统应用技术规程》DG/TJ08-2122-2013表B.0.5 B.0.2全装修房外墙内保温的装饰面层由装修设计确定，内保温的构造组成应符合表B.0.2的规定， 2、保温材料采用硬泡聚氨酯时，应采用板材或硬泡聚氨酯龙骨固定内保温系统 3、岩棉、硬泡聚氨酯龙骨固定内保温系统的基本构造详见《外墙内保温工程技术规程》JGJ/T261-2011表6.6.1，并应符合《外墙内保温工程技术规程》JGJ/T261-2011第6.6节的规定。
各材料的传热系数 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
注：1K b—窗玻璃的传热系数，K c—窗的传热系数； 2表玻璃性能数据取自有关研究报告及厂家的产品样本，窗框对窗传热系数的影响是根据窗框比及窗框和玻璃的计算传热系数通过计算得出的，供参考； 3多层中空玻璃、其他玻璃品种及呼吸透明幕墙（双层皮玻璃幕墙）的性能可参考其他有关资料。
注：表玻璃性能数据取自有关研究报告，仅供参考。 各种材料的导热系数 导热系数与材料的组成结构、密度、含水率、温度等因素有关。非晶体结构、密度较低的材料，导热系数较小。材料的含水率、温度较低时，导热系数较小。 通常把导热系数较低的材料称为保温材料，而把导热系数在（m*k）度以下的材料称为高效保温材料。 金属的热传导系数表： 银 429 铜 401 金 317 铝 237 铁 80 锡 67 铅 diamond 钻石 2300 silver 银 429 cooper 铜 401 gold 金 317 aluminum 铝 237 物质温度导热系数物质温度导热系数亚麻布 50 落叶松木 0 木屑 50 普通松木 45 ～海砂 20 杨木 100 研碎软木 20 胶合板 0 压缩软木 20 纤维素 0 聚苯乙烯 100 丝 20 ～硫化橡胶 50 ～炉渣 50 镍铝锰合金 0 硬质胶 25 青铜 30 32～153 白桦木 30 殷钢 30 11 橡木 20 康铜 30 雪松 0 黄铜 20 70～183 柏木 20 镍铬合金 20 ～171 普通冕玻璃 20 1 石棉 0 ～石英玻璃 4 纸 12 ～燧石玻璃 32 皮棉重燧石玻璃矿渣棉 0 ～精制玻璃 12 毡汽油 12 蜡 凡士林 12 纸板“天然气”油 12 皮革～甘油 0 冰煤油 100 新下的雪蓖麻油 500 填实了的雪橄榄油 0 瓷已烷 0 石蜡油二氯乙烷变压器油 90% 硫酸石油醋酸 18 石蜡硝基苯柴油机燃油二硫化碳沥青甲醇玄武岩四氯化碳拌石水泥三氯甲烷花岗石～氨气 * 丙铜水蒸汽 * ～ 苯重水蒸汽 * 水空气 * 聚苯板木工板重水硫化氢 * 表 2 窗体材料导热系数窗框材料钢材铝合金 PVC PA 松木导热系数 203 表 3 不同
传热系数K 和给热系数α的测定 一. 实验目的 1. 了解间壁式传热元件的研究和给热系数测定的实验组织方法； 2. 掌握借助于热电偶测量壁温的方法； 3. 学会给热系数测定的试验数据处理方法； 4. 了解影响给热系数的因素和强化传热的途径。 二. 基本原理 １．传热系数K 的理论研究 在工业生产和科学研究中经常采用间壁式换热装置 来达到物料的冷却和加热。这种传热过程系冷、热流 体通过固体壁面进行热量交换。它是由热流体对固体 壁面的 对流给热，固体壁面的热传导和固体对冷流体的对 流给热三个传热过程所组成。如图1所示。 由传热速率方程知，单位时间所传递的热量 Q=()t T KA - （1） 而对流给热所传递的热量，对于冷、热流体均可由牛顿冷却定律表示 Q=()1w h h t T A -α （2） 或 Q=()t t A w c c -2α （3） 对固体壁面由热传导所传递的热量，则由傅立叶定律表示为 Q ()21w w m t t A -?=δ λ （4） 由热量平衡和忽略热损失，可将（2）、（3）、（4）式写成如下等式 Q=KA t T A t t A t t A t T c c w m w w h h w 1 112211-=-=-=-αλδα （5）所以 c c m h h A A A K αλδα111 ++= （6） ()22222111111,,,,,,,,,,,,u c u c d f K p p λμρδλλμρ=＝()5,2,6f （7） 图1传热过程示意图
从上式可知，除固体的导热系数和壁厚对传热过程的传热性能有影响外，影响传热过程的参数还有12个，这不利于对传热过程作整体研究。根据因次分析方法和π定理，热量传递范畴基本因次有四个：[L],[M],[T],[t] ,壁面的导热热阻与对流给热热阻相比可以忽略 K ≈()21,ααf （8） 要研究上式的因果关系，尚有π=13-4=9个无因次数群，即由正交网络法每个水平变化10次，实验工作量将有108次实验，为了解决如此无法想象的实验工作量，过程分解和过程合成法由此诞生。该方法的基本处理过程是将(7)式研究的对象分解成两个子过程如(8)式所示，分别对21,αα进行研究，之后再将21,αα合并，总体分析对K 的影响，这有利于了解影响传热系数的因素和强化传热的途径。 当1α＞＞2α时，2α≈K ，反之当1α＜＜2α时，1α≈K 。欲提高K 设法强化给热系数小的一侧α，由于设备结构和流体已定，从(9)式可知，只要温度变化不大，1α只随1u 而变， ()1111111,,,,,λμραp c u d f = (9) 改变1u 的简单方法是改变阀门的开度，这就是实验研究的操作变量。同时它提示了欲提高K 只要强化α小的那侧流体的u 。而流体u 的提高有两种方法： （１）增加流体的流量； （２）在流体通道中设置绕流内构件，导致强化给热系数。 由(9)式，π定理告诉我们，π=７－４＝３个无因次数群，即： ()1111111,,,,,λμραp c u d f = ? ???? ??=λμμ ρλαp c du f d , (10) 经无因次处理，得： c b o a Nu Pr Re = (11) 如果温度对流体特性影响不大的系统，并且温度变化范围不大，则式(11)可改写为：b a Nu Re = 式中：c o a a Pr =。 ２．传热系数K 和α的实验测定
6mm+9A+6mmLow-e中空玻璃K(U)值计算书 1、计算公式及取值 P r=μc /λ 式中μ——动态黏度，取1.761×10-5kg/（m?s）； c——比热容，空气取 1.008×103J/（kg?K）、氩气取0.519×103J/（kg?K）； λ——导热系数，空气取2.496×10-2W/（m?K）、氩气取1.684×10-2W/（m?K）。 G r=9.81s 3ΔTρ2/Tmμ2 式中s——中空玻璃的气层厚度（m）； ΔT ——外片玻璃表面温差，取15K； ρ——密度，空气取1.232kg/m3、氩气取1.669 kg/m3； T m——玻璃的平均温度，取283K； μ——动态黏度，空气取1.761×10-5kg/（m?s）、氩气取2.164×10-5kg/（m?s）。 N u= 0.035（G r Pr）0.38，如计算结果Nu＜1，取Nu=1。 H g= N u λ/s W/（m2?K） H T =4σ（1/ε1+1/ε2-1）-1×Tm 3 式中σ——常数，取5.67×10-8 W/（m2?K4）； ε1 ——外片玻璃表面的校正辐射率； ε2 ——内片玻璃表面的校正辐射率；
ε1、ε2取值： 普通透明玻璃τν＞15% 0.837 （GB/T2680表4） 真空磁控溅射镀膜玻璃τν≤15% 0.45 （GB/T2680表4） τν＞15% 0.70 （GB/T2680表4） LOW-E镀膜玻璃τν＞15% 应由试验取得，如无试验资料时可取 0.09~0.115。 h s = h g + h T 1/h t=1/h s+δ/ r1 式中δ——两片玻璃总厚度； r1——玻璃热阻，取1（m?K）/W。 1/U=1/h e +1/h i+1/h t 式中h e——玻璃外表面换热系数，取21（19）W/（m2?K）； h i——玻璃内表面换热系数，取8（8.7）W/（m2?K）。括号中数字为GB50176有关规定。 2、计算 P r=μc/λ=1.761×10-5×1.008×103 /2.496×10-2 =0.711 G r=9.81s3ΔTρ2/Tmμ2=9.81×0.0063×15×1.2322/283× （1.761×10-5）2= 550 N u 0.035（Gr Pr）0.38= 0.035（0.711×550）0.38=0.09 取Nu=1 H g= Nu λ/s =1×2.496×10-2/0.006=4.16 W/（m2?K） HT=4σ（1/ε1+1/ε2-1）-1×Tm 3=4×5.67×10-8×（1/0.837+1/0.10-1）-1×2833=0.504 W/（m2?K）
知识点4－5 对流传热系数关联式 【学习指导】 1．学习目的 通过本知识点的学习，了解影响对流传热系数的因素，掌握因次分析法，并能根据情况选择相应的对流传热系数关联式。理解流体有无相变化的对流传热系数相差较大的原因。 2．本知识点的重点 对流传热系数的影响因素及因次分析法。 3．本知识点的难点 因次分析法。 4．应完成的习题 4-11 在一逆流套管换热器中，冷、热流体进行热交换。两流体进、出口温度分别为t1=20℃、t2=85℃；T1=100℃、T2=70℃。当冷流体流量增加一倍时，试求两流体的出口温度和传热量的变化情况。假设两种情况下总传热系数不变，换热器热损失可忽略。 4-12 试用因次分析法推导壁面和流体间自然对流传热系数α的准数方程式。已知α为下 列变量的函数： 4-13 一定流量的空气在蒸汽加热器中从20℃加热到80℃。空气在换热器的管内湍流流动。压强为180kPa的饱和蒸汽在管外冷凝。现因生产要求空气流量增加20％，而空气的进出口温度不变，试问应采取什么措施才能完成任务，并作出定量计算。假设管壁和污垢热阻可忽略。 4-14 常压下温度为120℃的甲烷以10m/s的平均速度在列管换热器的管间沿轴向流动，离开换热器时甲烷温度为30℃，换热器外壳内径为190mm，管束由37根ф19×2的钢管组成，试求甲烷对管壁的对流传热系数。
4-15 温度为90℃的甲苯以1500kg/h的流量流过直径为ф57×3.5mm、弯曲半径为0.6m的蛇管换热器而被冷却至30℃，试求甲苯对蛇管的对流传热系数。 4-16 流量为720kg/h的常压饱和蒸汽在直立的列管换热器的列管外冷凝。换热器的列管直径为ф25×2.5mm，长为2m。列管外壁面温度为94℃。试按冷凝要求估算列管的根数（假设列管内侧可满足要求）。换热器的热损失可以忽略。 4-17 实验测定列管换热器的总传热系数时，水在换热器的列管内作湍流流动，管外为饱和蒸汽冷凝。列管由直径为ф25×2.5mm的钢管组成。当水的流速为1m/s时，测得基于管外表面积的总传热系数为2115W/(m2.℃)；若其它条件不变，而水的速度变为1.5m/s时，测得系数为2660 W/(m2.℃)。试求蒸汽冷凝的传热系数。假设污垢热阻可忽略。 对流传热速率方程虽然形式简单，实际是将对流传热的复杂性和计算上的困难转移到对流传热系数之中，因此对流传热系数的计算成为解决对流传热的关键。 求算对流传热系数的方法有两种：即理论方法和实验方法。前者是通过对各类对流传热现象进行理论分析，建立描述对流传热现象的方程组，然后用数学分析的方法求解。由于过程的复杂性，目前对一些较为简单的对流传热现象可以用数学方法求解。后者是结合实验建立关联式，对于工程上遇到的对流传热问题仍依赖于实验方法。 一、影响对流传热系数的因素 由对流传热的机理分析可知，对流传热系数决定于热边界层内的温度梯度。而温度梯度或热边界层的厚度与流体的物性、温度、流动状况以及壁面几何状况等诸多因素有关。 1．流体的种类和相变化的情况 液体、气体和蒸汽的对流传热系数都不相同，牛顿型流体和非牛顿型流体也有区别。本书只限于讨论牛顿型流体的对流传热系数。 流体有无相变化，对传热有不同的影响，后面将分别予以讨论。 2．流体的特性
4.3 热工设计 4.3.1 本系统用于外墙外保温时的保温层设计厚度，应根据《河南省公共建筑节能设计标准》（DBJ41/075-2006）、《河南省居住建筑节能设计标准（寒冷地区）》（DBJ41/062-2005）、《河南省居住建筑节能设计标准（夏热冬冷地区）》（DBJ41/071-2006）规定的外墙传热系数限值，通过热工计算确定。 4.3.2 ZCK无机复合保温板用于外墙外保温时，其导热系数（λ）、蓄热系数（S）设计计算值和修正系数按下表取值。 表4.3.2 ZCK无机复合保温板λ、S、修正系数 4.3.3 热工计算示例，以采用60mm保温板为例。 示例一：200mm混凝土剪力墙外贴60mm保温板，计算如下： Ra=R内+R1+R2+R3+R4+R外=0.11+0.0215+0.1149+1.1429+0.005+0.04=1.4343 Ka=1/R=1/1.4333=0.70W/(m2.K) 其中：R内为内表面换热阻，0.11m2.K/W； R1为水泥砂浆层热阻，0.02/0.81=0.0215 m2.K/W； R2为混凝土剪力墙层热阻，0.2/1.74=0.1149 m2.K/W； R3为保温板层热阻，0.06/（0.05*1.05）=1.1429 m2.K/W； R4为抗裂砂浆层热阻，0.005/0.93=0.005 m2.K/W； R外为外表面换热阻，0.04m2.K/W； 示例二：200mm加气混凝土砌块外贴60mm保温板，计算如下： Rb=R内+R1+R2+R3+R4+R外=0.11+0.0215+0.80+1.1429+0.005+0.04=2.1194 Kb=1/R=1/2.1194=0.47W/(m2.K) 其中：R内为内表面换热阻，0.11m2.K/W； R1为水泥砂浆层热阻，0.02/0.81=0.0215 m2.K/W； R2为加气混凝土砌块层热阻，0.2/（0.20*1.25）=0.80 m2.K/W； R3为保温板层热阻，0.06/（0.05*1.05）=1.1429 m2.K/W； R4为抗裂砂浆层热阻，0.005/0.93=0.005 m2.K/W；
注：1K b c 2表玻璃性能数据取自有关研究报告及厂家的产品样本，窗框对窗传热系数的影响是根据窗框比及窗框和玻璃的计算传热系数通过计算得出的，供参考； 3多层中空玻璃、其他玻璃品种及呼吸透明幕墙（双层皮玻璃幕墙）的性能可参考其他有关资料。
注：表玻璃性能数据取自有关研究报告，仅供参考。 各种材料的导热系数 导热系数与材料的组成结构、密度、含水率、温度等因素有关。非晶体结构、密度较低的材料，导热系数较小。材料的含水率、温度较低时，导热系数较小。 通常把导热系数较低的材料称为保温材料，而把导热系数在0.05W/（m*k）度以下的材料称为高效保温材料。 金属的热传导系数表： 银429铜401金317铝237铁80锡67铅34.8 diamond钻石2300silver银429cooper铜401gold金317aluminum铝237 物质温度导热系数物质温度导热系数亚麻布500.09落叶松木00.13木屑500.05普通松木450.08～0.11海砂200.03杨木1000.1研碎软木200.04胶合板00.125压缩软木200.07纤维素00.46聚苯乙烯1000.08丝200.04～0.05硫化橡胶500.22～0.29炉渣500.84镍铝锰合金032.7硬质胶250.18 青铜3032～153白桦木300.15殷钢3011橡木200.17康铜3020.9雪松00.095黄铜2070～183柏木200.1镍铬合金2012.3～171普通冕玻璃201石棉00.16～0.37石英玻璃41.46纸120.06～0.13燧石玻璃320.795皮棉4.10.03重燧石玻璃12.50.78矿渣棉00.05～0.14精制玻璃120.9毡0.04汽油120.11蜡0.04凡士林120.184纸板0.14“天然气”油120.14皮革0.18～0.19甘油00.276冰2.22煤油1000.12新下的雪0.1蓖麻油5000.18填实了的雪0.21橄榄油00.165瓷1.05已烷00.152石蜡油0.123二氯乙烷0.147变压器油0.12890%硫酸0.354石油0.14醋酸18石蜡0.12硝基苯0.159柴油机燃油0.12二硫化碳0.144沥青0.699甲醇0.207玄武岩2.177四氯化碳0.106拌石水泥1.5三氯甲烷0.121花岗石2.68～3.35氨气*0.022丙铜0.177水蒸汽*0.0235～0.025 苯0.139重水蒸汽*0.072水0.54空气*0.024聚苯板0.04木工板0.1-0.2重水0.559硫化氢*0.013表2窗体材料导热系数窗框材料钢材铝合金PVCPA松木导热系数
1管道总传热系数 管道总传热系数是热油管道设计和运行管理中的重要参数。在热油管道稳态运行方案的工艺计算中，温降和压降的计算至关重要，而管道总传热系数是影响温降计算的关键因素，同时它也通过温降影响压降的计算结果。1.1 利用管道周围埋设介质热物性计算K 值管道总传热系数K 指油流与周围介质温差为1℃时，单位时间内通过管道单位传热表面所传递的热量，它表示油流至周围介质散热的强弱。当考虑结蜡 层的热阻对管道散热的影响时，根据热量平衡方程可得如下计算表达式： （1-1）1112ln 111ln 22i i n e n w i L L D D D KD D D D ααλλ-+???? ?????=+++????????∑式中：——总传热系数，W /(m 2·℃)；K ——计算直径，m ；（对于保温管路取保温层内外径的平均值，对于e D 无保温埋地管路可取沥青层外径）；——管道内直径，m ；n D ——管道最外层直径，m ；w D ——油流与管内壁放热系数，W/(m 2·℃)；1α ——管外壁与周围介质的放热系数，W/(m 2·℃)；2α ——第层相应的导热系数，W/(m·℃)；i λi ，——管道第层的内外直径，m ，其中；i D 1i D +i 1,2,3...i n =——结蜡后的管内径，m 。L D 为计算总传热系数，需分别计算内部放热系数、自管壁至管道最外径K 1α的导热热阻、管道外壁或最大外围至周围环境的放热系数。 2α（1）内部放热系数的确定1α放热强度决定于原油的物理性质及流动状态，可用与放热准数、自然1αu N 对流准数和流体物理性质准数间的数学关系式来表示[47]。r G r P 在层流状态（Re<2000），当时：500Pr
各种保温材料的传热系数
各种保温材料的传热系数（耐火材料） 1999、12、02（制表）序号材质 1 轻质粘土砖 平均温度350±25℃ 牌号NG1.5 NG1.3a NG1.3b NG1.0 NG0.9 NG0.8 NG0.7 NG0.6 NG0.5 NG0.4 传热系数(w/m·k) 0.7 0.6 0.6 0.5 0.4 0.35 0.35 0.25 0.25 0.20 2 轻质高铝砖牌号LG1.0 LG0.9 LG0.8 LG0.7 LG0.6 LG0.5 LG0.4 传热系数(w/m·k) 0.5 0.45 0.35 0.35 0.30 0.25 0.20 3 硅藻土隔热砖 平均温度300±10℃ 牌号GG0.7a GG0.7b GG0.6 GG0.5a GG0.5b GG0.4 传热系数(w/m·k) 0.20 0.21 0.17 0.15 0.16 0.13 4 膨胀珍珠岩绝热制品 250±5℃ 牌号200 250 300 350 级别优合格优合格优合格优合格 传热系数(w/m·k) 0.056 0.060 0.064 0.068 0.072 0.076 0.080 0.087 5 中间包硅质绝热板 1000℃ 牌号体密1.3 传热系数(w/m·k) 0.45 6 普通硅酸铝耐火纤维 制品,600℃ 牌号 容重 160 传热系数(w/m·k) 0.12
几种保温材料的导热系数 （2000、02、12） 导热系数W/m?k 平均温度℃ 硅酸镁铝岩棉硅酸铝硅酸钙复合硅酸盐涂料复合硅酸毡205 0.046 0.063 0.055 0.062 0.09 / 350 0.082 0.135 0.089 0.087 0.114 / 602 0.097 / 0.116 0.180 0.186 / 硅酸镁铝与岩棉 （2000、02、12）

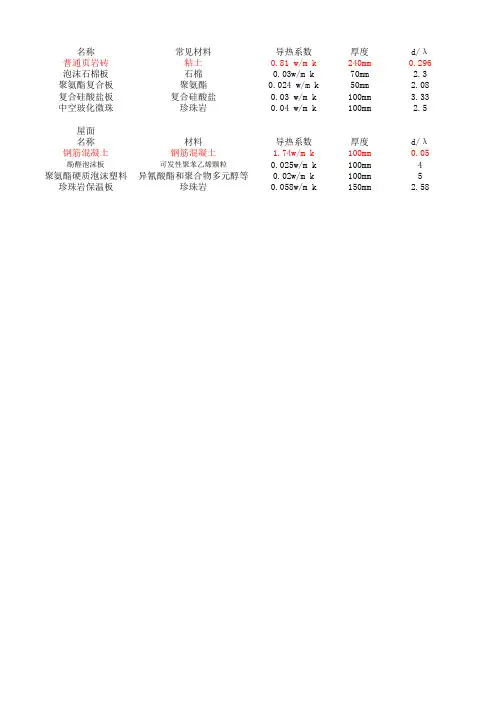

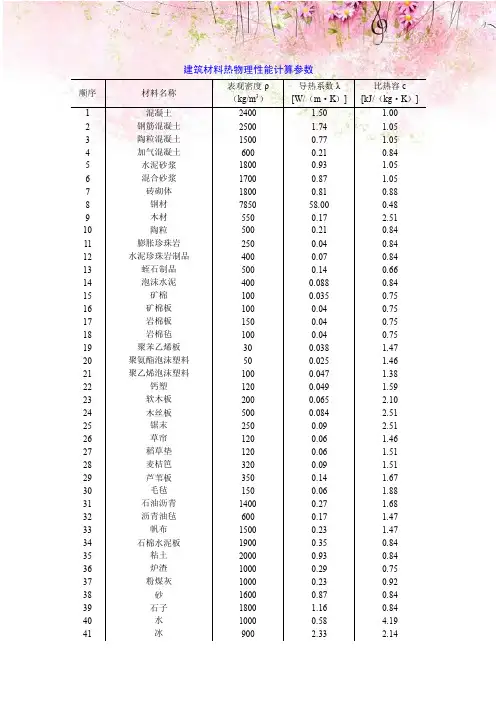

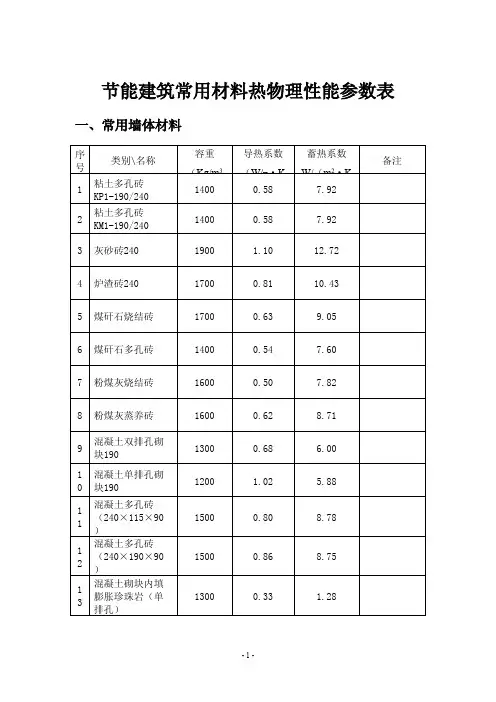

建筑材料热物理性能计算参数 顺序材料名称表观密度ρ （kg/m3） 导热系数λ [W/（m·K）] 比热容c [kJ/（kg·K）] 1 混凝土2400 1.50 1.00 2 钢筋混凝土2500 1.74 1.05 3 陶粒混凝土1500 0.77 1.05 4 加气混凝土600 0.21 0.84 5 水泥砂浆1800 0.93 1.05 6 混合砂浆1700 0.8 7 1.05 7 砖砌体1800 0.81 0.88 8 钢材7850 58.00 0.48 9 木材550 0.17 2.51 10 陶粒500 0.21 0.84 11 膨胀珍珠岩250 0.04 0.84 12 水泥珍珠岩制品400 0.07 0.84 13 蛭石制品500 0.14 0.66 14 泡沫水泥400 0.088 0.84 15 矿棉100 0.035 0.75 16 矿棉板100 0.04 0.75 17 岩棉板150 0.04 0.75 18 岩棉毡100 0.04 0.75 19 聚苯乙烯板30 0.038 1.47 20 聚氨酯泡沫塑料50 0.025 1.46 21 聚乙烯泡沫塑料100 0.047 1.38 22 钙塑120 0.049 1.59 23 软木板200 0.065 2.10 24 木丝板500 0.084 2.51 25 锯末250 0.09 2.51 26 草帘120 0.06 1.46 27 稻草垫120 0.06 1.51 28 麦桔笆320 0.09 1.51 29 芦苇板350 0.14 1.67 30 毛毡150 0.06 1.88 31 石油沥青1400 0.27 1.68 32 沥青油毡600 0.17 1.47 33 帆布1500 0.23 1.47 34 石棉水泥板1900 0.35 0.84 35 粘土2000 0.93 0.84 36 炉渣1000 0.29 0.75 37 粉煤灰1000 0.23 0.92 38 砂1600 0.87 0.84 39 石子1800 1.16 0.84 40 水1000 0.58 4.19 41 冰900 2.33 2.14 42 雪300 0.23 2.14
精心整理 玻璃结构膜层位置厚度 Mm 传热系数 W/m2K 遮阳系数Ht Gain W/m2 单层玻璃 6mmC 无 5.8 5.818 0.92 630 10mmC 无9.9 5.68 0.91 612 12mmC 无12.1 5.604 0.87 570 夹层玻璃 3mmC+0.38PVB+3mmC 无 6.1 5.727 0.91 610 5mmC+0.76PVB+5mmC 无10.1 5.58 0.86 579 5mmC+0.76PVB+6mmC 无11.3 3.54 0.74 489 普通中空 6mmC+6A+6mmC 无17.9 3.109 0.829 548 6mmC+6Ar+6mmC 无17.9 2.842 0.830 547 6mmC+9A+6mmC 无20.9 2.835 0.830 547 6mmC+9Ar+6mmC 无20.9 2.624 0.831 546 6mmC+12A+6mmC 无24.0 2.700 0.831 545 6mmC+16A+6mmC 无27.9 2.691 0.831 545 6mmC+12Ar+6mmC 无24.0 2.532 0.831 545 6mmC+16Ar+6mmC 无27.9 2.547 0.831 545 12mmC+12Ar+12mmc 无36.3 2.450 0.830 482 双中空玻璃 6mmC+6A+6mmC+6A+6mmC 无29.9 2.142 0.730 478 6mmC+6Ar+6mmC+6Ar+6mmC 无29.9 1.902 0.731 478 6mmC+9A+6mmC+9A+6mmC 无35.9 1.893 0.731 478 6mmC+9Ar+6mmC+9Ar+6mmC无35.9 1.7120.732477 6mmC+12Ar+6mmC+12Ar+6mmC无41.9 1.6130.732477单Low-E中空玻璃 6mmC+6A+6mmL0.16 3 17.9 2.516 0.771 506 6mmC+6Ar+6mmL0.16 3 17.9 2.082 0.777 507 6mmC+9A+6mmL0.16 3 20.9 2.084 0.777 507 6mmC+9Ar+6mmL0.16 3 20.9 1.731 0.782 507 6mmC+12A+6mmL0.16 3 24.0 1.890 0.780 507 6mmC+12Ar+6mmL0.16324.0 1.6160.785508 6mmC+12Ar+6mmL0.027 3 23.9 1.329 0.538 349 6mmC+12Ar+6mmL0.027 2 23.9 1.329 0.420 279 6mmC+12Ar+6mmL0.16 2 24.0 1.616 0.723 469 6mmC+16A+6mmL0.16 3 27.9 1.920 0.784 508 6mmC+16Ar+6mmL0.16 2 27.9 1.685 0.723 467 6mmC+16Ar+6mmL0.16327.9 1.6850.787508双Low-E中空玻璃
保温材料的导热系数 导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度(K,°C),在1秒内，通过1平方米面积传递的热量，单位为瓦/米·度(W/m·K,此处的K可用℃代替)。导热系数与材料的组成结构、密度、含水率、温度等因素有关。 金属导热系数表（W/mK) 热传导系数的定义为：每单位长度、每K，可以传送多少W的能量，单位为W/mK。其中“W”指热功率单位，“m”代表长度单位米，而“K”为绝对温度单位。该数值越大说明导热性能越好。以下是几种常见金属的热传导系数表： 银429 铜401 金317 铝237 铁80 锡67 铅34.8 各种物质导热系数！ material conductivity K (W/m.K) diamond 钻石2300 silver 银429
cooper 铜401 gold 金317 aluminum 铝237 各物质的导热系数 物质温度导热系数物质温度导热系数亚麻布50 0.09 落叶松木0 0.13 木屑50 0.05 普通松木45 0.08～0.11 海砂20 0.03 杨木100 0.1 研碎软木20 0.04 胶合板0 0.125 压缩软木20 0.07 纤维素0 0.46 聚苯乙烯100 0.08 丝20 0.04～0.05 硫化橡胶50 0.22～0.29 炉渣50 0.84 镍铝锰合金0 32.7 硬质胶25 0.18 青铜30 32～153 白桦木30 0.15 殷钢30 11 橡木20 0.17 康铜30 20.9 雪松0 0.095 黄铜20 70～183 柏木20 0.1 镍铬合金20 12.3～171 普通冕玻璃20 1 石棉0 0.16～0.37 石英玻璃4 1.46 纸12 0.06～0.13 燧石玻璃32 0.795 皮棉 4.1 0.03 重燧石玻璃12.5 0.78 矿渣棉0 0.05～0.14 精制玻璃12 0.9 毡0.04 汽油12 0.11
传热系数K 和给热系数α的测定 一. 实验目的 1. 了解间壁式传热元件的研究和给热系数测定的实验组织方法； 2. 掌握借助于热电偶测量壁温的方法； 3. 学会给热系数测定的试验数据处理方法； 4. 了解影响给热系数的因素和强化传热的途 径。 二. 基本原理 １．传热系数K 的理论研究 在工业生产和科学研究中经常采用间壁式换热装置 来达到物料的冷却和加热。这种传热过程系冷、热流体 通过固体壁面进行热量交换。它是由热流体对固体壁面 的 对流给热，固体壁面的热传导和固体对冷流体的对 流给热三个传热过程所组成。如图1所示。 由传热速率方程知，单位时间所传递的热量 Q=()t T KA - （1） 而对流给热所传递的热量，对于冷、热流体均可由牛顿冷却定律表示 Q=()1w h h t T A -α （2） 或 Q=()t t A w c c -2α （3） 对固体壁面由热传导所传递的热量，则由傅立叶定律表示为 Q ()21w w m t t A -?=δ λ （4） 由热量平衡和忽略热损失，可将（2）、（3）、（4）式写成如下等式 Q=KA t T A t t A t t A t T c c w m w w h h w 1 112211-=-=-=-αλδα （5）所以 c c m h h A A A K αλδα111 ++= （6） 图1传热过程示意图
()22222111111,,,,,,,,,,,,u c u c d f K p p λμρδλλμρ=＝()5,2,6f （7） 从上式可知，除固体的导热系数和壁厚对传热过程的传热性能有影响外，影响传热过程的参数还有12个，这不利于对传热过程作整体研究。根据因次分析方法和π定理，热量传递范畴基本因次有四个：[L],[M],[T],[t] ,壁面的导热热阻与对流给热热阻相比可以忽略 K ≈()21,ααf （8） 要研究上式的因果关系，尚有π=13-4=9个无因次数群，即由正交网络法每个水平变化10次，实验工作量将有108次实验，为了解决如此无法想象的实验工作量，过程分解和过程合成法由此诞生。该方法的基本处理过程是将(7)式研究的对象分解成两个子过程如(8)式所示，分别对21,αα进行研究，之后再将21,αα合并，总体分析对K 的影响，这有利于了解影响传热系数的因素和强化传热的途径。 当1α＞＞2α时，2α≈K ，反之当1α＜＜2α时，1α≈K 。欲提高K 设法强化给热系数小的一侧α，由于设备结构和流体已定，从(9)式可知，只要温度变化不大，1α只随1u 而变， ()1111111,,,,,λμραp c u d f = (9) 改变1u 的简单方法是改变阀门的开度，这就是实验研究的操作变量。同时它提示了欲提高K 只要强化α小的那侧流体的u 。而流体u 的提高有两种方法： （１）增加流体的流量； （２）在流体通道中设置绕流内构件，导致强化给热系数。 由(9)式，π定理告诉我们，π=７－４＝３个无因次数群，即： ()1111111,,,,,λμραp c u d f = ? ??? ? ??=λμμρλαp c du f d , (10) 经无因次处理，得： c b o a Nu Pr Re = (11)
传热系数计算 散热器是一种热交换器～其热工计算的基本公式为传热方程式～其表达式为: Ф=KAΔt ,6,1, m Ф为传热量单位:W 2K为传热系数单位:W/(m〃?) A 为传热面积单位:? Δt为冷热流体间的对数平均温差单位:? m,,,从《车辆冷却传热》上可知～以散热器空气侧表面为计算基础～散热器传热系数 计算公式为: -1K=(β/h+(β×λ) +(1/η×h)+ R) ,6,2, 1管02f 式中:β为肋化系数～其等于空气侧所有表面积之和/水侧换热面积 2h为水侧表面传热系数单位:W/(m〃?) 12h为空气侧表面传热系数单位:W/(m〃?)2 2λ为散热管材料导热系数单位:W/(m〃?) 管2R为散热器水侧和空气侧的总热阻单位:,m〃?),W f η为肋壁总效率～其表达式为: 0 η=1,(×,1,η,),A ,6,3, f20 A为空气侧二次换热面积～单位:? 22 A为空气侧所有表面积之和～单位:? 2 η为肋片效率 f η,th(m×h)/ (m×h) ,6,4, fff th为双曲线函数 h为散热带的特性尺寸～即散热管一侧的肋片高度 f m为散热带参数～表达式为: 0.5 m=((2×h)/(δ×λ)),6,5, 2222h为空气侧传热系数单位:W/(m〃?) 2 δ为散热带壁厚单位:m 22λ为散热带材料导热系数单位:W/(m〃?) 2
从《传热学》上可知～表面传热系数h的公式为: 2 h= Nu×/de 单位:W/(m 〃?) ,6,6, λ为流体的热导率～对散热器～即为空气热导率 de为换热面的特性尺度～对散热器～求气侧换热系数时～因空气外 掠散热管～故特性尺度为散热管外壁的当量直径, 单位m [2]由《传热学》中外掠管束换热实验知,流体横掠管束时～对其第一排管子来说～换热情况与横掠但管相仿。 Nu=C×Re (6,7) m[3]式中C、为常数～数值见《传热学》表5.2 Re=Va×de/νa ,6,8, Va 为空气流速单位m/s 2νa为空气运动粘度单位m/s
. 传热系数以往称总传热系数。国家现行标准规范统一定名为传热系数。传热系数K值，是指在稳定传热条件下，围护结构两侧空气温差为1度（K，℃），1小时内通过1平方米面积传递的热量，单位是瓦/平方米·度（W/㎡·K，此处K可用℃代替）。 导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K,℃），在1小时内，通过1平方米面积传递的热量，单位为瓦/米?度（W/m?K，此处为K可用℃代替）。导热系数与材料的组成结构、密度、含水率、温度等因素有关。非晶体结构、密度较低的材料，导热系数较小。材料的含水率、温度较低时，导热系数较小。 通常把导热系数较低的材料称为保温材料，而把导热系数在0.05瓦/米?度以下的材料称为高效保温材料。 传热系数(Heat transfer coefficient) 传热系数以往称总传热系数。国家现行标准规范统一定名为传热系数。传热系数K值，是指在稳定传热条件下，围护结构两侧空气温差为1度（K/℃）1小时内通过1平方米面积传递的热量单位是瓦/平方米?度（W/㎡?K）此处K可用℃代替。 传热系数不是描述物质物性的物理量,它会随着不同的外界条件而发生变化,例如温度,流速,流量等,总的说来,它是一个工程上的概念. 机械工程中遇到的传热过程常常是热传导、对流换热和辐射换热三者的综合，而在应用最多的表面式换热器（又称间壁式换热器）中温度不太高，辐射换热的作用不大，所以分析时主要考虑热传导和对流换热的综合过程。因此，传热系数不仅与器壁的材料性能和厚度有关,还与器壁两侧的对流换热(有时还有辐射换热)过程有关。 导热系数(Thermal conductivity) 导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度（K，°C）,在1小时内，通过1平方米面积传递的热量，用λ表示，单位为瓦/（米·度），w/（m·k）（W/m·K,此处的K可用℃代替）。 导热系数与材料的组成结构、密度、含水率、温度等因素有关。导热系数又被称作“热导系数”或“导热率”,反映材料热性能的重要物理量.这个特性跟材料本身的大小、形状、厚度都是没有关系的，只是跟材料本身的成分有关系。所以同类材料的导热率都是一样的，并不会因为厚度不一样而变化。 热传导是热交换的三种(热传导,对流和辐射)基本形式之一.是工程热物理、材料科学、固态物理、能源、环保等各个研究领域的课题。材料的导热机理在很大程度上取决于它的微观结构。热量的传递依靠原子、分子围绕平衡位置的振动以及自由电子的迁移。 .
导热系数的影响因素 1、温度 温度对各类绝热材料导热系数均有直接影响，温度提高，材料导热系数上升。 2、含湿率 所有的保温材料都具有多孔结构，容易吸湿。当含湿率大于5%~10%，材料吸湿后湿分占据了原被空气充满的部分气孔空间，引起其有效导热系数明显升高。 3、容重（单位容积内物体的重量） 容重是材料气孔率的直接反映，由于气相的导热系数 ．．．．． ．．固相导热系 ．．．．．．．通常均 ．．．小于 数．，所以保温材料都具有很大的气孔率即很小的容重。一般情况下，增大气孔率或减少容重都将导致导热系数的下降。 4、松散材料的粒度 常温时，松散材料的导热系数随着材料粒度减小而降低，粒度大时，颗粒之间的空隙尺寸增大，其间空气的导热系数必然增大。粒度小者，导热系数的温度系数小。 5、热流方向 导热系数与热流方向的关系，仅仅存在于各向异性的材料中，即在各个方向 时要好 的要好 气孔质材料又进一步分成固体物质中有气泡和固体粒子相互轻微接触两种。纤维质材料从排列状态看，分为方向与热流向垂直和纤维方向与热流向平行两种情况。一般情况下纤维保温材料的纤维排列是后者或接近后者，同样密度条件下，其导热系数要比其它形态的多孔质保温材料的导热系数小得多。 6、填充气体的影响 绝热材料中，大部分热量是从孔隙中的气体传导的。因此，绝热材料的热导率在很大程度上决定于填充气体的种类。低温工程中如果填充氦气或氢气，可作为一级近似，认为绝热材料的热导率与这些气体的热导率相当，因为氦气和氢气的热导率都比较大。
7、比热容 绝热材料的比热容对于计算绝热结构在冷却与加热时所需要冷量（或热量）有关。在低温下，所有固体的比热容变化都很大。 在常温常压下，空气的质量不超过绝热材料的5%，但随着温度的下降，气体所占的比重越来越大。因此，在计算常压下工作的绝热材料时，应当考虑这一因素。 8、线膨胀系数 计算绝热结构在降温（或升温）过程中的牢固性及稳定性时，需要知道绝热材料的线膨胀系数。如果绝热材料的线膨胀系数越小，则绝热结构在使用过程中受热胀冷缩影响而损坏的可能性就越小。大多数绝热材料的线膨胀系数值随温度下降下降而显著下降。
