管线布置综合平衡技术是应用于建筑机电安装工程的施工管理技术，涉及到建筑机电工程中通风空调、给排水、电气、智能化控制等专业的管线安装。管线布置综合平衡技术是根据工程实际将各专业管线设备在图纸上通过计算机进行图纸上的预装配，将问题解决在施工之前，将返工率降低到零点的技术，被建设部列为“建筑业10项新技术”小项技术之一。
采用管线综合平衡技术施工，能更好的落实和调整工程建设方、监理方及设计方的各项要求，尽可能全面发现施工图纸存在的技术问题，并在施工准备阶段全部解决。
管线布置综合平衡技术的推行与应用，可以缩短施工工期，避免各专业管路(线)交叉重叠、衔接不当而造成的返工浪费，提高工程质量并创造一定的经济效益。技术特点如下：
①能较快完善节点设计和施工详图设计。
②在保证功能情况下，解决管线设备的标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置要求。
③在排列各种管道(线)时要考虑施工顺序对不同管线的要求及运行管理维修的需要，要考虑先施工的管道(线)不要影响后续施工的管(线)，还要考虑对于需要维修和二次施工管道（线）的安排。
④能主动进行成本控制。如采用综合支吊架可减少施工后的拆改工作量；排布好管线可减少窝工损失、降低人工费用等。
管线布置综合平衡技术适用于建筑机电安装工程，近几年应用也较为广泛。该技术不仅降低施工成本（和传统的施工相比，应用此项
技术施工成本可以降低2/3），减少施工中因各种原因带来的返工损失，同时还大大减少了事故隐患，提高施工质量和生产效率，保证施工工期，使社会综合效益和企业经济效益得到双赢。
1、管线布置综合平衡技术概述
本工程机房、走道等管线密集处均应用管线布置综合平衡技术。
管线布置综合平衡技术是施工管理技术，随着建筑工程施工图纸电子版的应用，为施工过程控制以及竣工资料整理提供了较好的条件。为了更好地落实和调整工程建设方、监理及设计的各项要求，合理分布机电工程各专业管线的位置，在设计交底和综合审图阶段，采用机电管线综合平衡技术，可以最大限度实现设计和施工之间的衔接，为有效协调各机电专业分包方的施工提供技术支持，为施工的顺利进行创造条件。
2、绘制综合管线协调施工图
1．综合管线平面布置图
将机电各系统进行专业核对后，在项目深化设计组的组织下同其他各专业承包商绘制综合机电平面布置图，将各专业分不同图层、不同颜色绘制在同一图纸中，用于查找设计冲突。
2．综合管线剖面图
在综合机电平面图中管路密集的地方，当平面图无法准确表现设计意图的时候，绘制综合机电剖面图。
3、各专业间的协调要求
综合管线图绘制过程中应与装饰、消防、弱电等及其它专业承包商紧密配合，相互协调，应遵循以下原则：
1．通风风管布置在最上方，空调水管和桥架在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，空调水管在下进行布置。与其他专业的管线发生冲突时的避让原则是：有压管让无压管，小管线让大管线，施工容易的避让施工难度大的。以上为与其他各专业管线布置一般原则，管线综合协调过程中还应根据实际情况综合布置。
2．各专业每个区域最终出图时，剖面图、平面图所表现的位置、
标高应保持一致。在综合管线协调过程中，剖面图做调整时，平面图也做相应调整。
3．应考虑到空调水管、空调风管保温层的厚度。考虑与电气桥架、水管外壁、墙柱的最小距离，根据现场实际情况确定各管线间的距离。空调冷热水管布置时应考虑管道坡度，考虑设备、管路的操作空间及检修空间。不同专业管线间距离，必须满足设计及施工规范要求。
4．应对建筑结构有清楚的了解，注意建筑标高及结构标高间的差别，以及不同区域的吊顶标高的差别，混凝土底板的厚度，柱子大小，钢梁大小，是否有斜支撑等。应了解装饰具体做法，了解吊顶标高、墙面做法等相关内容。
4、综合管线绘制计划
1．地下室、地上公共走道机电综合排布
注意要点：
A.水、电管沿建筑物弧形排列；
B.水、暖、电多种管线纵横交错控制，排列间距/层次/部位/统一；
C.各专业管道的规范间距，施工及检修空间；
D.共用支吊架以及合理设置；
E.分支管路的走向/位置；
F.进水井、电井处各种阀门及三通弯通的节点排布；
G.末端器具与吊顶装饰的配合，居中对齐，不损龙骨；各别灯具加安全吊点做法；
2．各功能用房
空调机房、锅炉房、生活泵房、制冷机房、消防泵房、变配电房、柴油发电机房、电气竖井
注意要点：
A.各种管线、设备布局；
B.安装工艺水平精细化；
C.共用支吊架设置、设备及管路的标高方位与管线布置相互配合美观要求；
D.各种油漆、保温层、涂料的颜色及标识；
E.设备管道保温精细精美措施；
F.进出箱柜柜缆线排列，防火封堵；进出变配电室桥架整齐，上垂直坡度控制；灯具管路与各排高低压柜高度、间距统一，杜绝灯具在低压柜上端；
G.各种管道离墙间距，预留装修面所需空间；
H.桥架平直度，接地干线扁钢与桥架之间间距、固定间距；桥架进出配电箱护口、接地、连接需控制精准；
3．屋面
注意要点：
A.管道、设备、避雷；
B.土建、屋面装饰密切配合，统一策划，成品保护；
C.屋面避雷设施随建筑形状弯曲，以及与其它设备接地联结做法；
D.出屋面排气管固定及出屋面通风空做法符合规范要求；
E.各种管道及设备的支架做法，屋面夹层设备管道及支架处理；
F.电缆桥架成品保护警示标，及支架的水泥保护做法；
G.设备基座和电源进线管路安装和固定做法，接地细部做法；
H.雨水斗和虹吸雨水管路固定位置及路由空间，需与土建沟通定位；
5、管线综合图纸管理
管线综合图纸正式审批通过后，需由本工程的业主、监理、设计院、项目部、专业分包等单位签署后，分发有效的施工图纸至各相关劳务队伍，供施工使用。

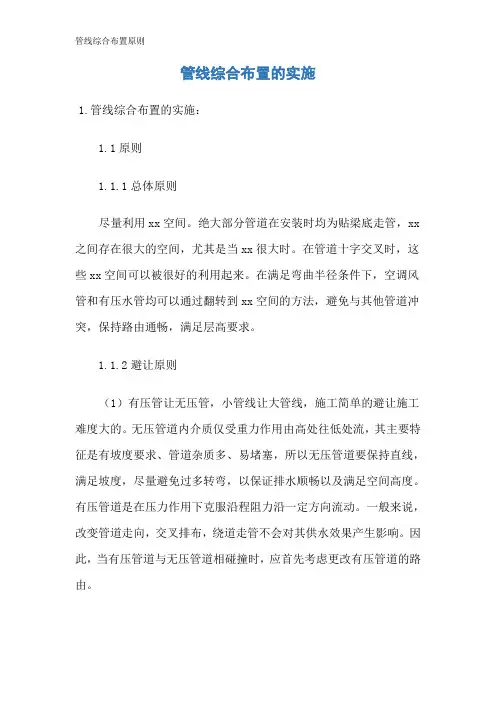

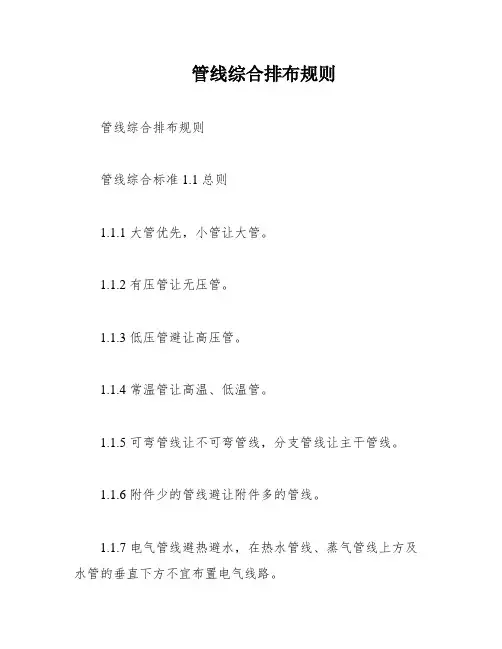

目前各安装方议定的安装层次主要要求： 1、动力电缆桥架贴大梁的梁底安装 2、照明桥架在最下层 3、风管贴大梁梁底安装 4、给排水管与风管属于同一标高范围安装层面区域 5、消火栓主管贴大梁梁底安装 6、在保证净空高的情况下喷淋管于风管下方安装，若满足不了，只能提高喷淋管标高，局部翻弯。 管线综合布置的实施 原则 总体原则 尽量利用梁内空间。绝大部分管道在安装时均为贴梁底走管，梁与梁之间存在很大的空间，尤其是当梁高很大时。在管道十字交叉时，这些梁内空间可以被很好的利用起来。在满足弯曲半径条件下，空调风管和有压水管均可以通过翻转到梁内空间的方法，避免与其他管道冲突，保持路由通畅，满足层高要求。 避让原则 有压管让无压管，小管线让大管线，施工简单的避让施工难度大的。无压管道内介质仅受重力作用由高处往低处流，其主要特征是有坡度要求、管道杂质多、易堵塞，所以无压管道要保持直线，满足坡度，尽量避免过多转弯，以保证排水顺畅以及满足空间高度。有压管道是在压力作用下克服沿程阻力沿一定方向流动。一般来说，改变管道走向，交叉排布，绕道走管不会对其供水效
果产生影响。因此，当有压管道与无压管道相碰撞时，应首先考虑更改有压管道的路由。 小管道避让大管道。通常来说，大管道由于造价高、尺寸重量大等原因，一般不会做过多的翻转和移动。应先确定大管道的位置，后布置小管道的位置。在两者发生冲突时，应调整小管道，因为小管道造价低且所占空间小，易于更改路由和移动安装。 冷水管道避让热水管道。热水管道需要保温，造价较高，且保温后的管径较大。另外，热水管道翻转过于频繁会导致集气。因此在两者相遇时，一般调整冷水管道。 附件少的管道避让附件多的管道。安装多附件管道时要注意管道之间留出足够的空间（需考虑法兰、阀门等附件所占的位置），这样有利于施工操作以及今后的检修、更换管件。 临时管道避让永久管道。新建管道避让原有管道；低压管道避让高压管道；空气管道避让水管道。 垂直面排列管道原则 热介质管道在上，冷介质在下；无腐蚀介质管道在上，腐蚀介质管道在下；气体介质管道在上，液体介质管道在下；保温管道在上，不保温管道在下；高压管道在上，低压管道在下；金属管道在上，非金属管道在下；不经常检修管道在上，经常检修的管道在下。 管道间距 考虑到水管外壁、空调水管、空调风管保温层的厚度。电气桥架、水管，外壁距离墙壁的距离，最小有100mm的距离，直管段风管距墙距离最小150mm，沿构造墙需要90度拐弯风道及有消声器、较大阀部件等区域，根据实际情况确定距墙柱距离，管线布置时考虑无压管道的坡度。不同专业管线间距离，尽量满足现场施工规范要求。 考虑机电末端空间
管线综合布置方案 由于设计院进行专业设计时，管线布置方面往往只考虑各系统接口，对现场实际由于缺乏相关资料而造成布置方面可能产生的交叉及冲突，而施工单位由于具有现场第一手资料，对现场情况比较熟悉，结合自身解决施工技术方面经验，绘制的管线综合布置图较合理、实际，特别本工程的技术设备层中，工艺管线布置复杂，施工要求高，更加需要进行管线综合布置。对此，我司承诺将充分利用自身多年在工艺设备安装方面的施工技术经验，抱着永远为业主排忧解难的服务宗旨，投入足够技术精湛并有丰富现场施工经验的技术人员，全力为业主作好管线综合布置的工作。 1 绘制管线综合布置图并认可 按建筑特点，如梁位、柱位等控制点，结合装修要求，把工艺管线（纯水、压缩空气、蒸汽管道等）、通风空调、消防、给排水专业施工图的管线布置要求合理合成机电系统管线综合布置图。因为管线综合布置图涉及到管道偏移及楼层结构，并对后期施工布置及施工流程影响较大，故绘制后的管线综合布置图需要经过业主、监理、设计院各方的认可或批准，方可执行。 2 管线综合布置图考虑因素 综合管线布置由于涉及各专业（土建、装修及机电专业）的施工，并且与GMP要求、工艺、安全、经济、维护等各方面相关，要求： 2.1 必须符合GMP要求及设计要求并不影响系统的使用功能 进行管线综合布置图编制应不影响原系统的设计要求，管道的走向应基本与施工图相同，布置时尽量减少弯头等影响系统运行阻力的因素。 进行管线综合布置只是使管线布置更加合理而不是修改原设计。 进行管线综合布置不可避免的出现一些管线作微小移位（施工现场需要并在容许范围内的），但必须忠于原设计意图。对此，编制出的管线综合布置图需要业主、监理、设计院的认可及确认后方可执行。 2.2 必须符合GMP标准的要求 本药厂最终将需要通过GMP的认证，必须达到GMP的要求。在进行管线综合布置时，应按GMP要求进行，如减少洁净室内的明装管道以及支架、边角位，使管线接向工艺设备部分更加美观实用，减少洁净室中存在的可能边角位，并为洁净室的装修创造有利条件。

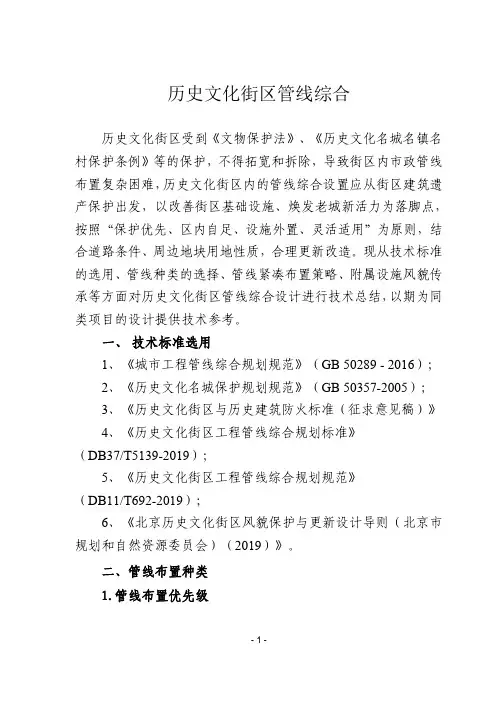

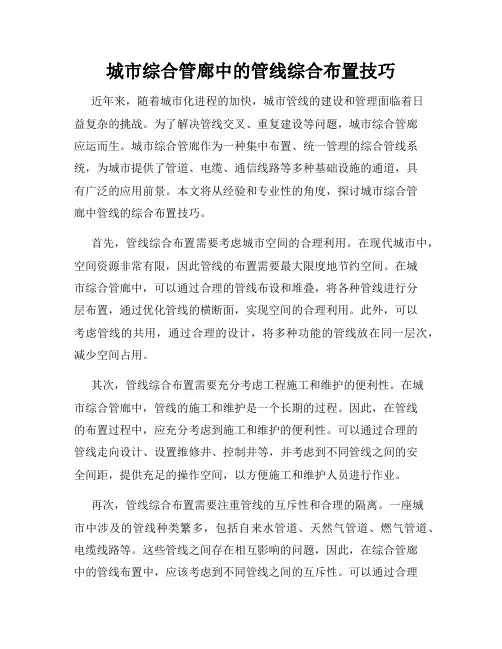

城市工程管线综合规划规范 1总则 1.0.1为合理利用城市用地,统筹安排工程管线在城市的地上和地下空间位置,协调工程管线之间以及城市工程管线与其他各项工程之间的联系,并为工程管线规划设计和规划管理提供依据,制定本规范。 1.0.2本规范适用于城市总体规划(含分区规划)、详细规划阶段的工程管线综合规划。 1.0.3 城市工程管线综合规划的主要内容包括:确定城市工程管线在地下敷设时的排列顺序和工程管线间的最小水平净距、最小垂直净距；确定城市工程管线在地下敷设时的最小覆土深度；确定城市工程管线在架空敷设时管线及杆线的平面位置及周围建（构)筑物、道路、相邻工程管线间的最小水平净距和最小垂直净距。 1.0.4 城市工程管线综合规划应重视近期建设规划,并应考虑远景发展的需要。 1.0.5 城市工程管线综合规划应结合城市的发展合理布置,充分利用城市地上、地下空间。 1.0.6 城市工程管线综合规划应与城市道路交通、城市居住区、城市环境、给水工程、排水工程、热力工程、电力工程、燃气工程、电信工程、防洪工程、人防工程等专业规划相协调。 1.0.7 城市工程管线综合规划除执行本规范外,尚应符合国家现行有关标准、规范的规定。
2 地下敷设 2.1一般规定 2.1.1城市工程管线宜地下敷设。 2.1.2工程管线的平面位置和竖向位置均应采用城市统一的坐标系统和高程系统。 2.1.3工程管线综合规划要符合下列规定: 2.1. 3.1应结合城市道路网规划,在不妨碍工程管线正常运行、检修和合理占用土地的情况下,使线路短捷。 2.1. 3.2应充分利用现状工程管线。当现状工程管线不能满足需要时，经综合经济、技术比较后，可废弃或抽换。 2.1. 3.3平原城市应避开土质松软地区、地震断裂带、沉陷区以及地下水位较高的不利地带；起伏较大的山区城市，应结合城市地形的特点合理布置工程管线位置，并应避开滑坡危险地带和洪峰口。 2.1. 3.4工程管线的布置应与城市现状及规划的地下铁道、地下通道、人防工程等地下隐蔽性工程协调配合。 2.1.4编制工程管线综合规划设计时,应减少管线在道路叉口处交叉。当工程管线竖向位置发生矛盾时，宜按下列规定处理： 2.1.4.1压力管线让重力自流管线; 2.1.4.2可弯曲管线让不易弯曲管线; 2.1.4.3分支管线让主干管线; 2.1.4.4小管径管线让大管径管线。 2.2 直埋敷设

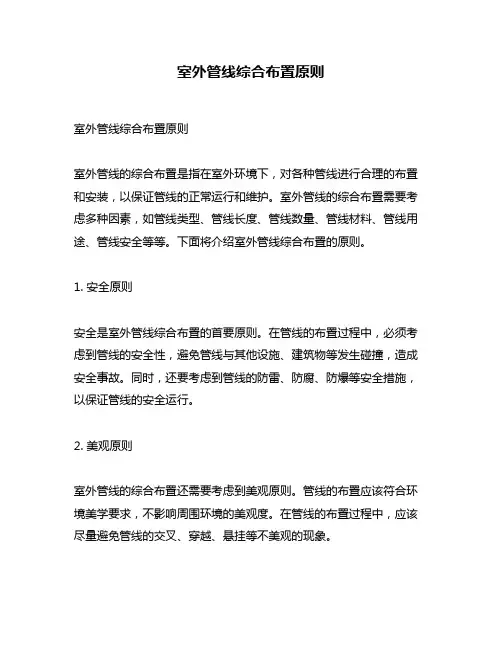

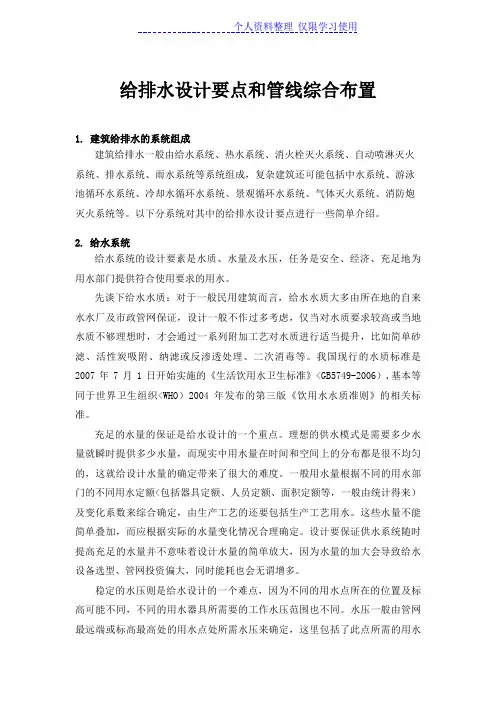

管线的布置原则 场地设计可能涉及的工程管线包括了城市公用设施的各个方面。一般有给水管道、排水管道、燃气管道、供热管道、电力电缆、通信电缆等。其中，给水、燃气、热力管道是有压力的，排水管道是无压力自流的。场地中的管线布局，压力管线均与城市干线网有密切关系，管线要与城市管网相衔接;重力自流的管线与地区的排水方向及城市雨污水干管相关。在进行管线综合布置时，应与周围的城市市政条件及场地的竖向规划设计互相配合，多加校验，才能使管线综合方案切合实际。 (一)需注意的问题 场地中管线的设置在一般情况下采取地下敷设，在具体的设计中需要注意以下几点： (1)各种管线的敷设不应影响建筑物的安全，并且应防止管线受腐蚀、沉陷、振动、荷载等影响而损坏。 (2)管线应根据其不同特性和要求综合布置，对安全、卫生、防干扰等有影响的管线不应共沟或靠近敷设。 (3)地下管线的走向宜沿道路或与主体建筑平行布置，并力求线形顺直、短捷和适当集中，尽量减少转弯，并应使管线之间以及管线与道路之间尽量减少交叉。 (4)与道路平行的管线不宜设于车道下，不可避免时应尽量将埋深较大、翻修较少的管线布置在车道下。 (二)管线布置的一般原则 (1)地下管线布置原则： n.地下管线的合理安排顺序，应是从建筑物基础外缘向道路中心。由浅人深的安排下列管道、电信电缆、电力电缆、热力管(沟)、压缩空气管、煤气管、氧气管、乙炔管、给水管、雨水管，最后是污水管(图8—1)。
6.地下管线的基本布置次序，从建筑物基础外缘向外，离建筑物由近及远的水平排序宜为： 电力管线或电信管线、燃气管、热力管、给水管、雨水管、污水管(图8—1)。 f.地下管线一般宜敷设在车行道以外的地段，特殊困难时才可以采取加固措施。后将检修较少的给水管和排水管布置在车行道下。 d.饮用水管应避免与排水管及其他含酸碱腐蚀、有毒物料管线共沟敷设。避免将直流电力电缆与其他金属管线靠近敷设。 P.尽可能将性质类似、埋深接近的管线并排列在一起，有条件的可共沟敷设。 f.地下管线交叉时，应符合下列条件要求： 口)将煤气、易燃可燃液体管道，布置在其他管道上面; 6)给水管应在污水管上面; c)电力电缆应在热力管和电讯电缆的下边，并在其他管线的上面。 9.互相干扰、影响的管道不能共沟。 h.地下管线可敷设在绿化带下，但不宜布置在乔木下。 i.地下管线重叠时，应将检修量多的、管径小的放在上面，将有污染的放在下面。 (2)地上和架空管线敷设原则： a.地上和架空管线应不影响交通运输及人行安全。 b.应不影响建筑物的采光和通风。 c.无干扰的管线，尽可能集中在同一支架上。 (3)管线敷设发生矛盾时的处理原则。

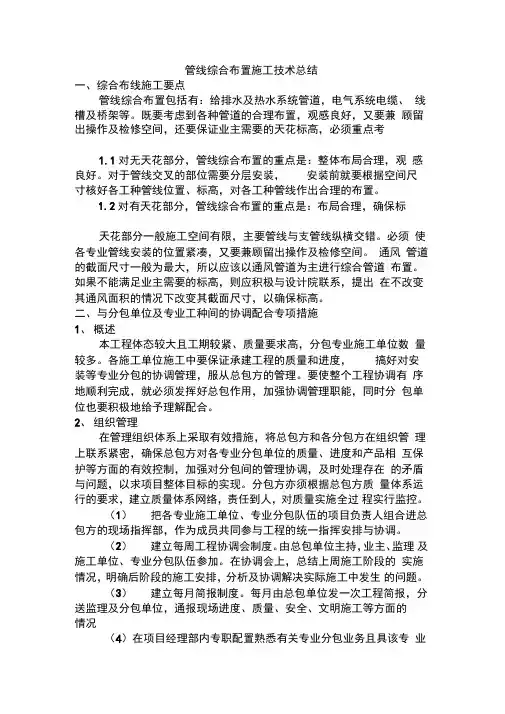

管线综合布置施工技术总结 一、综合布线施工要点 管线综合布置包括有：给排水及热水系统管道，电气系统电缆、线槽及桥架等。既要考虑到各种管道的合理布置，观感良好，又要兼顾留出操作及检修空间，还要保证业主需要的天花标高，必须重点考虑。 1.1 对无天花部分，管线综合布置的重点是：整体布局合理，观感良好。对于管线交叉的部位需要分层安装，安装前就要根据空间尺寸核好各工种管线位置、标高，对各工种管线作出合理的布置。 1.2 对有天花部分，管线综合布置的重点是：布局合理，确保标高。 天花部分一般施工空间有限，主要管线与支管线纵横交错。必须使各专业管线安装的位置紧凑，又要兼顾留出操作及检修空间。通风管道的截面尺寸一般为最大，所以应该以通风管道为主进行综合管道布置。如果不能满足业主需要的标高，则应积极与设计院联系，提出在不改变其通风面积的情况下改变其截面尺寸，以确保标高。 二、与分包单位及专业工种间的协调配合专项措施 1、概述 本工程体态较大且工期较紧、质量要求高，分包专业施工单位数量较多。各施工单位施工中要保证承建工程的质量和进度，搞好对安装等专业分包的协调管理，服从总包方的管理。要使整个工程协调有序地顺利完成，就必须发挥好总包作用，加强协调管理职能，同时分包单位也要积极地给予理解配合。 2、组织管理 在管理组织体系上采取有效措施，将总包方和各分包方在组织管理上联系紧密，确保总包方对各专业分包单位的质量、进度和产品相互保护等方面的有效控制，加强对分包间的管理协调，及时处理存在的矛盾与问题，以求项目整体目标的实现。分包方亦须根据总包方质量体系运行的要求，建立质量体系网络，责任到人，对质量实施全过程实行监控。 （1）把各专业施工单位、专业分包队伍的项目负责人组合进总包方的现场指挥部，作为成员共同参与工程的统一指挥安排与协调。 （2）建立每周工程协调会制度。由总包单位主持，业主、监理及施工单位、专业分包队伍参加。在协调会上，总结上周施工阶段的实施情况，明确后阶段的施工安排，分析及协调解决实际施工中发生的问题。 （3）建立每月简报制度。每月由总包单位发一次工程简报，分送监理及分包单位，通报现场进度、质量、安全、文明施工等方面的
