1
LED LED点阵屏电子钟点阵屏电子钟点阵屏电子钟

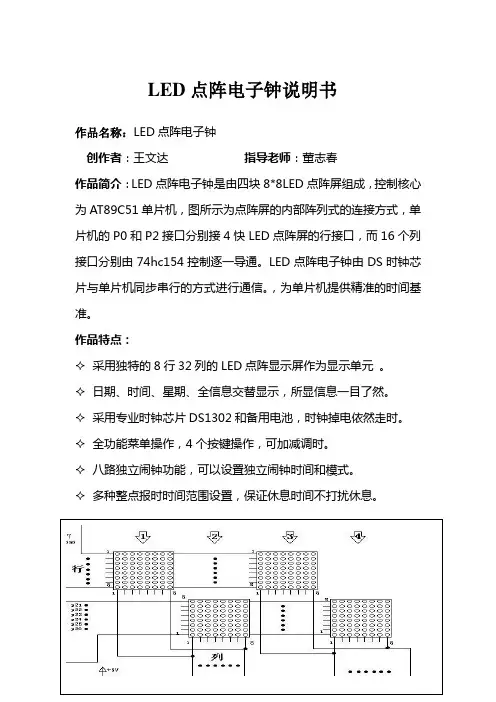

[性能简介性能简介]]
·靓丽的显示屏幕靓丽的显示屏幕：：采用32*8 高亮度红色LED点阵列作为屏幕显示，使时钟更醒目。 ·丰富的显示信息丰富的显示信息：：支持日期、星期、时间和温度的交替显示，使显示的信息量更大。 ·更人性化的时间切换更人性化的时间切换：：时间停留2 秒，日期、星期停留1秒，使重要信息一目了然。 ·特殊的调时功能特殊的调时功能：：4 个调时操作键，分区加数调时方法，使调时更快捷。
·人性化的整点报时人性化的整点报时：：整点报时的区间为早晨7 点到晚上9 点，不打扰夜间休息。
·精确的温度数据精确的温度数据：：采用精确的数字式温度传感器，温度误差更小。
·先进的时钟系统先进的时钟系统：：采用专用的时钟芯片，可自动完成2100 年之前的时间显示。
·不间断的走时不间断的走时：：采用大容量备用电池，使外电源掉电后时钟仍能走时3 年以上。
·外挂式温度传感器外挂式温度传感器：：用导线将温度传感器远离主体电路，避免主体电路发热干扰。
[组装与启动组装与启动]]
A,B,C,D 四个按键，A 为“调时切换键”，B 为“内容切换键”，C 为“屏幕前位数据加1”，D 为“屏幕后位数据加1”
按下时钟主体背面的电源开关（如图6）后，在LED 显示屏上会显示“DYDIY”字样，同时扬声器发出开机音乐用以测试显示屏和扬声器。此后系统将自检各项功能，屏幕上可能会出现不正常的显示，此为正常现象。当扬声器再一次发出提示音后系统将进行正常的显示。
[时钟初始化时钟初始化]]
当首次使用时钟、备用电池掉电或更换时钟芯片后，我们就需要对时钟进行初始化处理。初始化是将时钟芯片的时间设定为出产时间（2005 年12月22 日星期二12：00），并开始走时。初始化的方法是：在正常时钟显示的情况下同时按下B、C、D 三个键0.5 秒，当听到提示音时表示初始化完成。
[时间调整时间调整]]
进入调时进入调时：：
本时钟有特殊的调时方法，可以更方便的调整时间。长按A 键（调时切换键）1.5 秒，当听到提示音时表示已经进入调时状态，此时的屏幕为反色显示。屏幕上显示的是当前的日期信息，当并不可用C、D 键（加1 键）调整，需先按下B 键（内容选择键）真正的选择调整的内容，当听到两声提示音后表示可以调整日期了。 调整顺序调整顺序：：
调整的切换顺序是：日期调整状态（两声提示音）——星期与年调整状态（一声提示音）——时间调整状态（一声提示音）——（循环）。
·在日期调整状态：按C 键可以使月份加1，按D 键使日加1，按B 键切换到下一个要调整的内容。
2
·在星期与年调整状态：按C 键可以使年份加1，按D 键使星期加1，按B 键切换到下一个要调整的内容。 ·在时间调整状态：按C 键可以使小时加1，按D 键使分钟加1，按B 键切换到下一个要调整的内容。 退出调时退出调时：：
当调时结束后再长按A 键1.5秒返回正常显示状态，时间则按更新后的数据走时。
注意：每加1 或内容切换均有按键音。在星期与年调整状态下，“Y”前面的数字表示当前年份的后两位数据，“Y”后面的汉字数字表示星期。本时钟只精确到分钟级，所以没有设置对秒的调整。在调时的过程中时钟依然走时。
[时钟显示时钟显示]]
显示时长显示时长：：
在开机后或调时返回后则进入正常时钟显示状态，时钟的显示状态是日期、温度与星期、时间交替显示的。其中日期的显示长度为1 秒，温度与星期的显示长度为1 秒，当前时间的显示长度2 秒。
显示顺序显示顺序：：
三者的显示顺序为：温度与星期——日期——时间——（循环）。
显示消隐显示消隐：：
当显示数据的十位为0 时则没显示这个十位的0 而只显示个位的数据，这种显示方式为消隐显示。应用了显示消隐的数据有：月，日，温度。
“日”的显示的显示：：
在日期显示状态时，显示的标准格式为“12月23日”，但由于屏幕的长度限制，在月和日没有消隐显示时后面的“日”将被挤出显示屏。当前面的数据占用屏幕不多时，后面的“日”才会出现。
温度的显示温度的显示：：
温度的数据显示值域为0~99摄氏度。当温度小于0摄氏度时系统会只显示“0”，当温度高于99摄氏度时将显示“--”。当温度传感器探头没有接入时钟主体的时候屏幕上会显示“--”。
[提示音提示音]]
提示音共有三种，分别是：开机、整点报时音；调时提示音；按键音；
·开机开机、、整点报时提示音整点报时提示音：：
开机、整点报时为同一个声音，在开机后或整点报时时发出提示音。
·调时提示音调时提示音：：
当时钟进入或退出调时状态时发出提示音。
·按键提示音按键提示音：：
当时钟处于调时状态并按下B、C、D 中任意键时发出提示音，表示按键有效。
3
