关于35KV托甫变电站设备双重名称
标示牌制作的申请
中心领导：
依据《国家电网公司电力安全工作规程》（发电厂和变电站电气部分）相关规定， 35K 托甫变电站设备，需要制作双重名称及标示牌，制作清单见附件。
请批示！
倒闸（2）班
二〇〇九年十二月二十一日

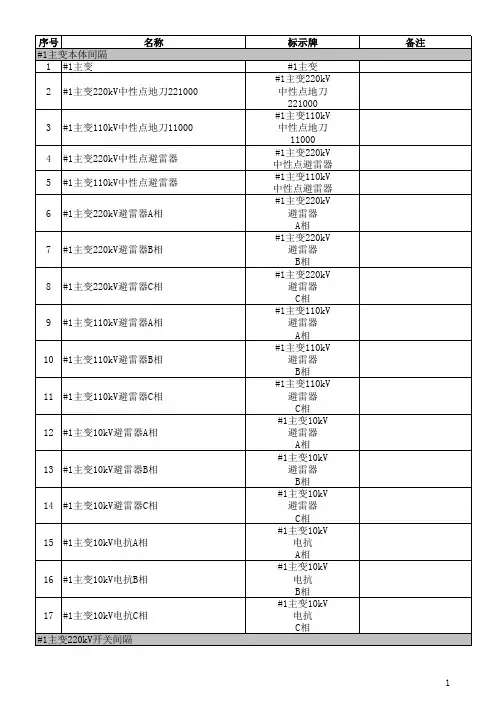

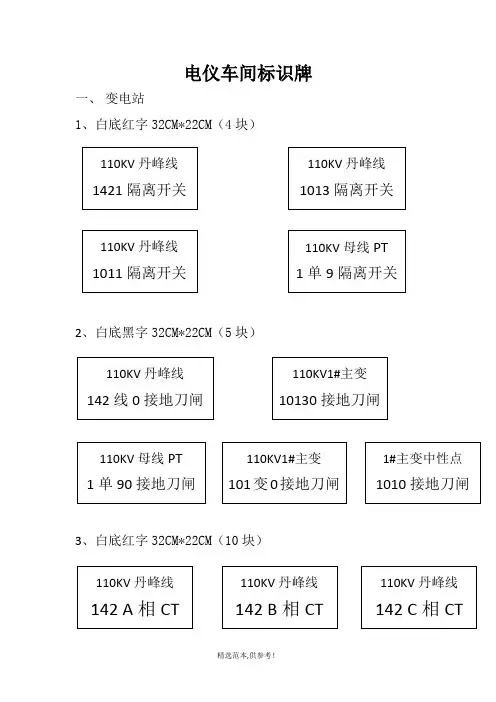

新建35KV托甫变电站双重名称标示牌清单

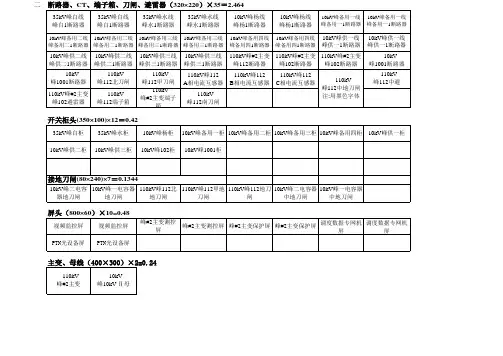

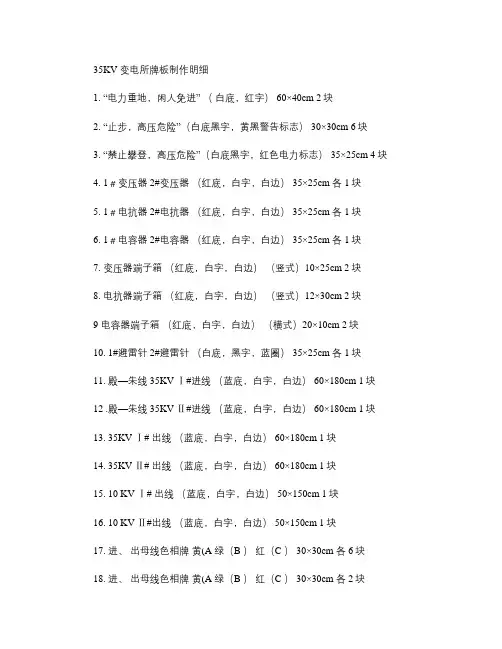

35KV托普变电站双重名称标示牌清单
共计：159面牌子
35kV金熊变电站综合自动化改造工程施工设计方案
说明 一、本施工方案一式六份,分别送潜江供电公司生技部、安监部、调度、输变电工区,另一份放在施工现场,一份本单位存档。 二、施工方案经过上级审批通过后,必须严格按计划执行,各类施工必须按计划时间开工及在计划工期内完成。 三、施工方案中的各类施工,如涉及到需要办理停电第一种工作票时必须按规定报票。 四、较大型的施工项目,如需有关部门人员到施工现场的,应事先告知。 五、在施工过程中如需申请中间验收的应及时通知相关部门人员组织中间验收,并妥善保管中间验收结论。 六、工程完工后申请竣工验收,经验收合格后,办理竣工报告及移交相关资料等。
编制/日期：审核/日期：会审/日期：
批准/日期： 1 概况：为了进一步保护证电网的安全运行，提高供电可靠性，根据上级的工作安排，我们对35kV金熊变电站进行综自改造。具体内容为： 1.1 新增屏位基础及屏底电缆沟施工，室外电缆沟改造。 1.2 后台安装调试。 1.3 更换35KV主变保护测控屏、公用柜屏、直流屏、交流屏。1.4 新增35KV线路保护测控屏、远动屏、不间断电源柜。 1.5 更换10KV所属馈线保护装置8套及CT 9组，更换10VPT。
1.6 更换室外端子箱为不锈钢端子箱，新增检修端子箱。 1.7 更换相应的二次电缆。 1.8 室外电缆沟改造。 1.9更换站变为S11-100/35型。 1.10执行反措：屏柜接地铜排环状连接接地、CT二次N级在端子箱接地、PT二次N级引至保护屏接地、等等。 为了安全、优质、按时地完成此项工程，特编制本方案。 2组织措施： 2.1 工作负责人：xxx。 负责该项工程施工的组织、协调，根据工程进度调整工作计划和组织验收施工质量，保证工程进度和工程质量。督促全体工作人员认真执行安全措施，确保安全生产。 2.2 现场负责人：别必举。 负责该项工程施工的组织、协调。工作负责人不在现场的时候，履行工作负责人职责。 2.3 现场安全负责人：王卫华。 职责：督促全体施工人员认真贯彻执行国家颁布的安全法规，及企业制定的安全规章制度；深入现场每道工序，掌握安全重点部位的情况，检查各种防护措施，纠正违章指挥，违章作业，并建立违章作业登记；参加项目经理组织的定期安全检查，查出的问题要督促在限期内整改完成；发现危险及危害职工生命安全的重大安全隐患，有权力制止作业，并组织施工人员撤离危险区域；负责检查现场所做的安全措施是否符合实际，并做好危险点的分析与控制。 2.4 一次工作负责人：田刚。

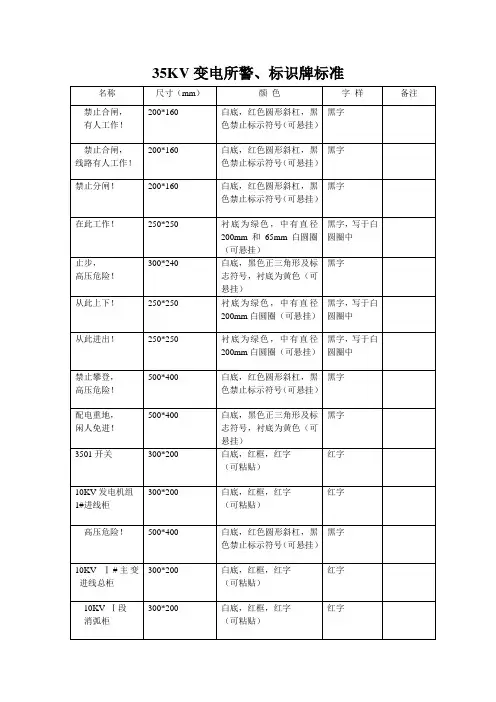

电力安全标示牌清单以及式样 表1：电力安全标示牌清单（变电站部分） 电力安全标示牌制作标准 图1：禁止类标示牌制作标准 序 号 名称 A B A1 D(B1) D1 C α 1 禁止合闸，有人工作！200 160 45 120 0.8D 0.08D 45° 2 禁止合闸，线路有人工作！200 160 45 120 0.8D 0.08D 45° 3 禁止分闸！200 160 45 120 0.8D 0.08D 45° 4 禁止攀登，高压危险! 200 160 45 120 0.8D 0.08D 45° 500 400 112 300 0.8D 0.08D 45°表2：禁止标示牌制图参数(单位：mm) 序号名称 式样 尺寸（mm）颜色字样 1 禁止合闸，有人工作！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字 2 禁止合闸，线路有人工作！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字 3 禁止分闸！200×160白底，红色圆形斜杠，黑色禁止标志符号黑字 4 禁止攀登，高压危险! 500×400 200×160 白底，红色圆形斜杠，黑色禁止标志符号 黑字 5 止步，高压危险！300×240 200×160 白底，黑色正三角形及标志符号，衬底为黄色 黑字 6 在此工作！250×250衬底为绿色，中有直径200mm和65mm白圆圈黑字，写于白圆圈中 7 从此上下！250×250衬底为绿色，中有直径200mm白圆圈黑字，写于白圆圈中 8 从此进出！250×250衬底为绿色，中有直径200mm白圆圈黑体黑字，写于白圆圈中
图2：禁止类标示牌的标准色 图3：警告类标示牌制作标准 序 号 名称 A B B1(A1) A2 C 1 止步，高压危险！ 200 160 120 45 0.064A1 300 240 180 67 0.064A1 表3：警告类标示牌制图参数(单位：mm) 图4：警告类标示牌的标准色图例

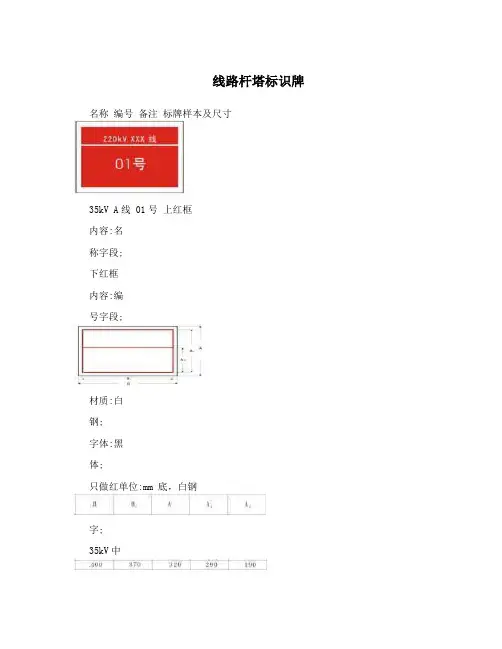

公共设备及安全标识 1 总体要求 1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。 1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。 1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。 1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。对于照明条件差的场所，标志牌宜用荧光材料制作。 1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。 1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。 1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。各类标线应采用道路线漆涂刷。 1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。 1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。环境信息标志宜设在有关场所的入口处和醒目处；局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。 1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。标志牌前不得放置妨碍认读的障碍物。 1.11 标志牌的固定方式分附着式、悬挂式和柱式。附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。临时标志牌应采取防止脱落、移位措施。 1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。修整或更换时，应有临时的标志替换，以避免发生意外伤害。 2 安全标识 2.1 一般规定 2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。 2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。也可以根据实际，使用多重标志。 2.1.3 各设备间入口、门上，应根据内部设备、电压等级等具体情况，在醒目位置按配置规范设置相应的安全标志牌，具体要求参照“附录”。 2.2 禁止标志及设置规范 2.2.1 禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。图形上、中、下间隙，左、右间隙相等。 2.2.2 禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色（M100，Y100），标志符号为黑色（K100），辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。禁止标志牌的制图标准图2.1，参数如表2.1，可根据现场情况采用甲、乙、丙、丁或戊规格。 图 2.1 禁止标志牌的制图标准
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 35KV变电站交接班制度(标准版)
35KV变电站交接班制度(标准版)导语：生产有了安全保障，才能持续、稳定发展。生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。"安全第一" 的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。 交接班制度是“两票三制”中运行工作安全生产的重要保证，为加强交接班管理，根据山西省电力公司一流变电站管理条例的规定，特制定本制度。 一、运行人员按照规定的值班方式进行倒班，若有特殊情况需经站长批准方可临时调班或替班。 二、值班人员按照规定时间进行交接班，如接班人员因故未到时，交班人员应坚守岗位，并立即报告站长，做出安排。个别因特殊情况而迟到的接班人员，应向当班负责人了解接班情况后再接班。 三、交接班时，应尽量避免倒闸操作或许可工作。在交接班过程中，若发生事故或异常情况，立即停止交接班，原则上由交班人员负责处理。但接班人员应主动协助处理。当事故处理完毕或告一段落时，可继续进行交接班。 四、交接班前，值班负责人应组织全体人员进行本班工作总结，提前检查各项记录是否及时登记和正确，并将交接班事项填入交接班
五、施工方案 组织机构图 1、主变压器基础 一侧预埋4根DN40镀锌钢管，一侧预埋2根DN50镀锌钢管。一端与基础顶平齐，另一端埋至就近电缆沟。基础尺寸 2.675*2.675，基础埋深为1.65M。基础混凝土采用C30，；垫层混凝土采用C15。钢材采用Q235B，焊条采用E43。钢筋采用HPB235级，基础钢筋保护层厚度40MM。油池混凝土地坪以0.5%坡度坡向集水井，最薄处不小于100MM。油池内
干铺卵石，粒径为50-80MM，铺设厚度不小于250MM。所有埋管管底标高度0.8M，伸入电缆沟时管口应高于沟底100MM。所有埋件焊缝均为满焊，焊缝高度为8MM。所有埋管弯曲半径不小于10倍管径。 励磁支架及基础 基础垫层采用C10混凝土，杯基采用C20混凝土，二次灌浆采用C25细石砼。电杆外形长度3500MM，地面以上2500MM。 防火墙施工：做100厚C10砼垫层，每隔200MM，横竖交错搭接直径为8和10的配筋。墙体与构造柱连接处砌成马牙槎，同时与墙体埋设钢筋拉结在一起。构造柱混凝土为C25砼，先砌墙后浇注。墙体0.000以下采用强度等级MU10机红砖，M10水泥砂浆砌筑。0.000以上采用强度等级MU10机红砖，M10混合砂浆砌筑。地面高度4500MM，最后压顶梁。 2、地基处理 各建构筑物基础基本以泥岩为持力层，基底与泥岩层间如有空隙采用毛石混凝土回填。 照明：全站照明采用正常照明和事故照明两种方式。 生产综合楼内正常电源电压采用交流380V，动力和照明系统共用的方式，由楼内主控室的交流屏供电。35KV配电室，10KV配电室、主控室、电容器室及接地变室设事故照明，事故照明电源电压采用直流220V，正常时由交流屏供电，当工作照明电源故障时，蓄电池直流系统应自动投入，由直流屏供电。楼内事故照明灯由事故照明箱集中控制，就地不设事故照明开关。 2.11 通风方案及设备选型 根据《35～110kV变电所设计规范》（GB 50059-1992）的规定，配电装置室等房间内每小时通风换气次数不应低于6次。接地变配电装置室需通风，通风采用自然进风、机械排风的方式，按照换气次数不小于
[目录] 前言 第一篇任务书 一、设计要求 二、原始资料 三、设计任务 四、设计成果 第二篇说明书 第一章概述 第二章主接线设计方案 第三章主变台数和容量的选择 第四章所变的选择和所用电的设计 第五章短路电流计算 第六章导体及电气设备的选择. 第三篇计算书 一、主变容量的计算 二、短路电流计算 参考资料
第一篇任务书 一、设计要求 1、建立工程设计的正确观点，掌握电力系统设计基本原则和方法。 2、培养独立思考、解决问题的能力。 3、学习使用工程设计手册和其他参考书的能力，学习撰写工程设计说明书。 二、原始资料 1、某国营企业为保证供电需求，要求设计一座35KV降压变电所，以10KV电缆给各车间供电，一次设计并建成。 2、距本变电所6Km处有一系统变电所，由该变电所用35KV双回路架空线路向待定设计的变电所供电，在最大运行方式下，待设计的变电所高压母线上的短路功率为1000MVA 。 3、待设计的变电所10KV无电源，考虑以后装设的组电容器，提高功率因素，故要求预留两个间隔。 4、本变电所10KV母线到各个车间均用电缆供电，其中一车间和二车间为一类负荷，其余为二类负荷，Tmax=4000h ，各馈线负荷如表1—1
5、所用电的主要负荷见表1—2
6、环境条件 1）当地最热月平均最高温度29.9°c，极端最低温度-5.9°c，最热月地面0.8m 处土壤平均26.7°c ，电缆出线净距100mm。 2）当地海拔高度507.4m。雷暴日数36.9日/年：无空气污染，变电所地处在 P≤500m·Ω的黄土上。 三、设计任务 1、设计本变电所的主电路，论证设计方案是最佳方案，选址主变压器的容量和台数。 2、设计本变电所的自用电路，选择自用变压器的容量和台数。 3、计算短路电流。 4、选择导体及电气设备。 四、设计成果 1、设计说明书和计算书各一份 2、主电路和所用电路图各一份 第二篇说明书 第一章概述 一、设计依据 根据设计任务书给出的条件。 二、设计原则
正确设置变电站设备与安全标志《安全生产法》中规定：“生产经营单位应当在有较大危险因素的生产经营场所和有关设施、设备上，设置明显的安全警示标志。”电 力企业应规范设置变电站设备与安全标志，以提醒、警告作业人员 或其他有关人员，使其能时刻清醒认识所处环境的危险，提高注意力，加强自身安全保护，减少生产安全事故的发生。 1正确标示和安装 1.1电气设备名称编号牌 (1)一次设备名称编号牌必须清楚地标示设备的双重编号，即设备名 称及调度编号。标示牌必须非常清晰，并安装在操作把手的正前方，使人一目了然。 (2)二次设备元件复杂，且同电压等级的相同主设备的二次回路又大 致相同，若各元件(包括继电器、转换开关、熔断器、快分断开关等)、端子接线标套、电缆牌标示不清楚，就很容易搞错。因此，二 次设备标示牌采用符号与中文并写，采用标签机打印而不用手写， 因为手写的标签使用时间稍长就会变得模糊不清。
继保人员在站内进行二次设备或回路更动后，运行人员必须马上督 促其更换新的标志。 必须强调保护屏压板标签名称的准确性。微机保护装置除了本身具 有保护的软投退功能外，在保护屏上还有大量的硬压板。这些硬压 板的标签名称是否准确关系到保护是否能正确投退，因此，除了对 新保护装置在投运前严格进行压板功能验收外，对投运已久的装置 还需在定检调试时对照压板标签结合动作逻辑进行试验，保证标签 准确。 (3)压强仪表(如气动、液压操作机构的压强表、SF6开关的气压表)、变压器温度计(上层油温、绕组温度)要有名称标志，还应在表面标 示正常的运行限值范围。 (4)GIS组合电器SF6、气动机构管道阀门、变压器本体、分接开关 的取样阀、排气阀、加油阀等要有名称标志。 (5)开关操作机构箱能前后两面开门工作的，两面都应有名称编号 牌。 (6)户外高压母线应有名称标志，应在母线构架的显眼处悬挂标志。 (7)所有交流电气设备均需清晰标注相别或相色。 1.2安全标志(禁止、警告、指令、提示标示牌) 正确悬挂安全标示牌是设备检修、试验工作的安全措施之一。《安规》中规定了“禁止合闸，有人工作”、“禁止合闸，线路有人工作”、
管理制度编号：YTO-FS-PD665 35KV变电站交接班制度通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
35KV变电站交接班制度通用版 使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 交接班制度是“两票三制”中运行工作安全生产的重要保证，为加强交接班管理，根据山西省电力公司一流变电站管理条例的规定，特制定本制度。 一、运行人员按照规定的值班方式进行倒班，若有特殊情况需经站长批准方可临时调班或替班。 二、值班人员按照规定时间进行交接班，如接班人员因故未到时，交班人员应坚守岗位，并立即报告站长，做出安排。个别因特殊情况而迟到的接班人员，应向当班负责人了解接班情况后再接班。 三、交接班时，应尽量避免倒闸操作或许可工作。在交接班过程中，若发生事故或异常情况，立即停止交接班，原则上由交班人员负责处理。但接班人员应主动协助处理。当事故处理完毕或告一段落时，可继续进行交接班。 四、交接班前，值班负责人应组织全体人员进行本班工作总结，提前检查各项记录是否及时登记和正确，并将交接班事项填入交接班记录中，做好班后会记录。
35KV降压变电所设计方案 第一篇任务书 一、设计要求 1、建立工程设计的正确观点，掌握电力系统设计基本原则和方法。 2、培养独立思考、解决问题的能力。 3、学习使用工程设计手册和其他参考书的能力，学习撰写工程设计说明书。 二、原始资料 1、某国营企业为保证供电需求，要求设计一座35KV降压变电所，以10KV电缆给各车间供电，一次设计并建成。 2、距本变电所6Km处有一系统变电所，由该变电所用35KV双回路架空线路向待定设计的变电所供电，在最大运行方式下，待设计的变电所高压母线上的短路功率为1000MVA 。 3、待设计的变电所10KV无电源，考虑以后装设的组电容器，提高功率因素，故要求预留两个间隔。 4、本变电所10KV母线到各个车间均用电缆供电，其中一车间和二车间为一类负荷，其余为二类负荷，Tmax=4000h ，各馈线负荷如表1—1 序号车间名称计算用有功功率 （kw） 计算用无功功率 （kvar） 1 一车间 1046 471
2 二车间 735 487 3 机械车间 808 572 4 装配车间 1000 491 5 锻工车间 920 276 6 高压站 1350 297 7 高压泵房 737 496 8 其他 931 675 5、所用电的主要负荷见表1—2 序号车间名称额定容 量（KW） 功率因 素 （cos ） 安 装 台 数 工 作 台 数 备注 1 主充电机20 0.88 1 1 周期性负 荷 2 浮充电机 4.5 0.85 1 1 经常性负 荷 3 蓄电池室通 风2.7 0.88 1 1 经常性负 荷 4 室装配装置 通风110.79 2 2 周期性负 荷 5 交流焊机10.5 0.5 1 1 周期性负 荷

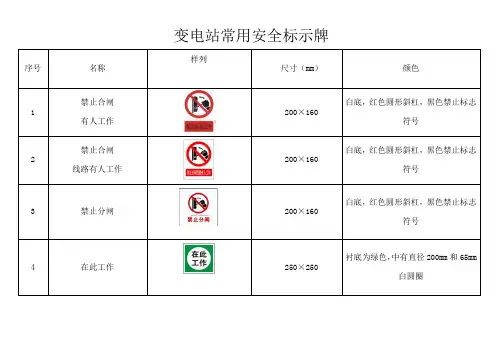

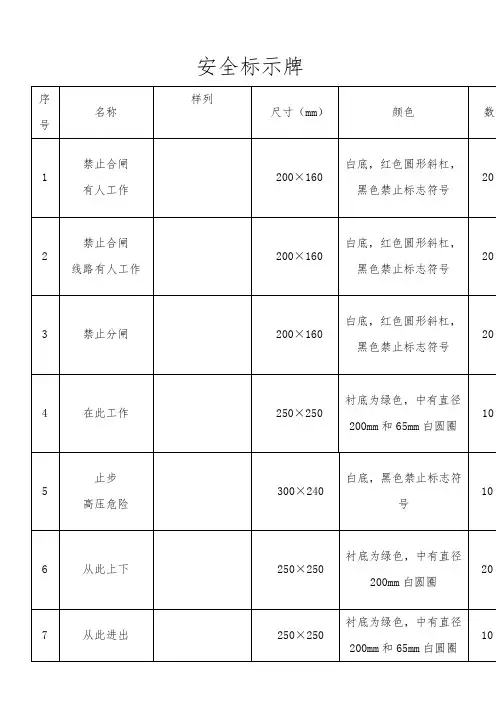

安全标示牌序 号名称 样列 尺寸（mm）颜色数量使用位置 1 禁止合闸 有人工作200×160 白底，红色圆形斜杠， 黑色禁止标志符号 20个 各开关倒闸操作把手 根据实际检修情况而定 备5个 2 禁止合闸 线路有人工作200×160 白底，红色圆形斜杠， 黑色禁止标志符号 20个 各开关倒闸操作把手 根据实际检修情况而定 备5个 3 禁止分闸200×160 白底，红色圆形斜杠， 黑色禁止标志符号20个 各开关倒闸操作把手 根据实际运行情况而定 备5个
4 在此工作250×250 衬底为绿色，中有直径 200mm和65mm白圆圈10个 检修工做地点 工作地点进出通道口 备5个 5 止步 高压危险300×240 白底，黑色禁止标志符 号 10个 升压站各进出口通道 线路出线塔 备5个 6 从此上下250×250 衬底为绿色，中有直径 200mm白圆圈20个 厂房各上、下楼通道共计10个 行车上下扶梯4个 坝区闸门10个，备6个 7 从此进出250×250 衬底为绿色，中有直径 200mm和65mm白圆圈10个 主控室通往开关站通道2个 水机室、空压机室、油库 备2个 8 禁止攀登 高压危险500×400 白底、红色圆形斜杠， 黑色禁止标志符号 20个 开关站各住设备8个，围墙周 边6个，共计14个，备6个
200×160 10个 高压开关柜（停电未开始工作） 根据实际情况而定 9 禁止操作 有人工作200×160 白底，红色圆形斜杠， 黑色禁止标志符号 20个 检修设备态其操作把手处 根据实际情况而定 10 止步 高压危险300×240 白底，黑色正三角形及 标志符号，衬低为黄色 10个 升压站各进出口通道 厂房内高压设备室通道口 备4个 11 禁止通行500×400 白底，红色圆形斜杠， 黑色禁止标志符号10个 因工作需要需禁止通行处 更具实际情况而定 12 当心坠落250×250 白底，黑色正三角形及 标志符号，衬底为黄色20个 各高空围栏处 坝区围栏处 行车
某工厂总降压变电所工程 设 计 说 明 书 姓名 学号 6 指导老师赵志英
目录 一. 概述 1.1. 电力系统概况 1.2. 全厂供电负荷情况 二. 供电方式的选择 2.1. 供电电压选择 2.2. 主变容量及型号选择 三. 总降压变电所的设计 3.1. 电气主接线 3.2. 短路电流计算 3.3. 主要电气设备选择 3.4. 所用电源及操作电源 3.5. 主要设备继电保护设计 3.5.1. 主变压器保护 3.5.2. 35kv线路保护 3.5.3. 10kv线路 四. 车间变电所设计 五. 厂区10kv配电系统设计 六. 附图：1. 短路电流计算结果及设备选校表 2. 总降压变电所电气主接线图 3. 高压开关柜订货图 4. 主变压器控制回路接线图 5. 主变压器保护回路接线图 6. 10kv线路控制、保护回路接线图
一、概述 1.1 电力系统概况 本厂主要通过一条长为5公里的架空电力线路与110kvA变电站连接。A变电站装设有两台SFSLZ1-31500/110的三圈变压器，A 变电站110kv母线短路容量为1918MVA。另外本厂还从B变电站接有一回长为7公里的架空线路作为备用电源。且根据系统要求，只有在工作电源也即本厂至A变电站供电线路停电时才允许备用电源供电。 1.2 全厂用电负荷情况 根据提供的资料，全厂用电设备总安装容量为6630KW，10kv 侧计算负荷为有功4522KW，无功1405KW。负荷类型1~7车间为I类负荷，8~9车间为II类或III类负荷。停电时间超过两分钟将造成产品报废，停电时间超过30分钟将造成主要设备池、炉损坏，全厂停电将造成严重经济损失。全厂为三班工作制，最大负荷利用小时为5600小时。 二、供电方式的选择 2.1 供电电压的选择 选择最佳的供电电压等级对于工厂节约电费开支，降低经营成本具有非常大的作用。根据设计任务书所提供的基础资料，供电部门要求功率因数以35kv供电时为0.9，以10kv供电时为0.95。同时以35kv和10kv供电时电度电价分别为0.40元/kwh及0.41元/kwh。根据供电部门提供的资料，我们对该厂分别采用10kv及35kv供电时每年所需支出的电费进行比较，比较结果如下表所示：
35kV变电站典型方案设计编制原则 1 总则 1.1 本原则基于以下基本原则 1.1.2变电站全部按无人值班变电站设计，设备选型原则是高可靠性、高技术含量、少维护或免维护、无油化、小型化。根据电网现状及规划，变电站主接线力求简单、可靠。 1.1.2主接线及设备选型应满足遥控实现运行方式改变和电能质量调整的需要，减少运行人员的现场操作。 1.1.3在主接线、设备选型及平面布置上，应考虑电网现状及规划，城市中心区、城区及城郊等不同地域的负荷密度和性质，变电站在电网中的重要性及投资效益等因素，通过经济技术分析，选取优化方案。 1.1.4 变电站主变压器一般为2或3台，在负荷密度较大且重要的地区，宜采用3台，并应满足当一台停运（故障）时，其余主变容量应不小于60%的全部负荷。 1.1.5 短路电流的确定，按可能发生最大短路电流的正常接线方式确定，不考虑切换过程中并列运行方式。变电站在允许电压波动范围内，主变压器低压侧最大短路电流应控制在：10kV不大于16kA，否则应采取降低短路电流的措施。 1.1.6变电站宜采用电气闭锁或机械闭锁，实现完善的五防闭锁功能。条件允许时也可采用微机五防闭锁。 1.1.7 变电站应设置防火、防盗设施。 1.1.8变电站应合理控制工程造价，尽量减少占地面积，弱化室内装饰，外装饰应与当地环境相协调。 2 主接线 2.1当35kV进线两回，且两台主变时，宜采用内桥接线。35kV线路有转供负荷，且进线三回及以上时，宜采用单母线分段接线。当3台主变压器时，宜采用扩大内桥接线或线变组接线方式。 2.2 当主变压器为两台时，10kV侧宜采用单母线分段接线。当主变压器为三台时，10kV宜采用单母线四分段接线方式。 3 设备选型 3.1 主变压器 3.1.1主变压器应采用低损耗、低噪音产品。低损耗指标参照10型标准；低噪音指标：控制在60dB 以下。 3.1.2 市区变压器宜选用自冷有载调压型，郊区宜选用风冷型。 3.1.3 变压器与GIS不宜采用油气联接方式。 3.1.4 主变压器容量及组别 3.1. 4.1主变压器容量 一般宜选用20MVA；高负荷密度地区可选31.5MVA。 3.1. 4.2 电压及组别 35±3×2.5%/10.5kV YN，d11 3 .2 其它主要设备选型 3.2.1 户外设备应加强外绝缘，选取防污型产品，泄露比距按污秽等级确定，最低不得小于2.5cm/ kV。 3.2.2 35kV配电装置可选用金属铠装可移开式或固定式开关柜、敞开式组合电器、敞开式断路器，断路器选用SF6或真空型，操作机构优先选用弹簧机构。 3.2.3户外35kV隔离开关宜选用高可靠一体化产品。主刀采用电动机构，地刀采用手动机构，瓷柱采用高强瓷，抗弯强度不小于8kN。 3.2.4户外35kV电流互感器城区变电站一般选用干式或SF6型，郊区一般选用油浸式；电压互感器宜选用电容式。 3.2.5避雷器：应采用硅橡胶或高瓷质外绝缘的氧化锌产品。 3.2.6 10kV开关柜选用金属铠装可移开式；断路器选用真空或SF6型。 3.2.7 开关柜应具备完善的五防闭锁功能。 4 配电装置型式 4.1 配电装置型式的选择应考虑所在地区的地理位置及环境条件。市区内优先选用占地少的户内配电装置型式，郊区可采用敞开式设备户外布置。 4.2根据《工业企业厂界噪声标准》（GB12348－90）和《城市区域环境噪声标准》（GB3096－93），变电站的运行噪音应低于表1的水平。
样列名称 禁止合闸 有人工作 禁止合闸 线路有人工作 禁止分闸 在此工作 安全标示牌 尺寸（mm 颜色数量使用位置 集止分闸200X 160 200 X 160 200X 160 250 X 250 各开关倒闸操作把手白底，红色圆形斜杠, 黑色禁止标志符号 白底，红色圆形斜杠, 黑色禁止标志符号 白底，红色圆形斜杠, 黑色禁止标志符号 衬底为绿色，中有直径 200mn和65mn白圆圈 20个 20个 20个 10个 根据实际检修情况而定 各开关倒闸操作把手 根据实际检修情况而定 各开关倒闸操作把手 根据实际运行情况而定 检修工做地点 工作地点进出通道口
止步 升压站各进出口通道 高压危险300X 240 白底，黑色禁止标志符 10个线路出线塔 从此上下250X 250 衬底为绿色，中有直径 200mn白圆圈 20个 从此进出250X 250 禁止攀登 500X400 高压危险 200X160 禁止操作 有人工作衬底为绿色，中有直径 200mn和65mn白圆圈 白底、红色圆形斜杠, 黑色禁止标志符号 白底，红色圆形斜杠, 10个 20个 10个 200X160 20个 黑色禁止标志符号厂房各上、下楼通道共计10个行车上下扶梯4个 坝区闸门10个，备6个 主控室通往开关站通道2个 水机室、空压机室、油库 开关站各住设备8个，围墙周边6个，共计14个，备6个高压开关柜（停电未开始工作）根据实际情况而定 检修设备态其操作把手处 根据实际情况而定 9
10 1 1 12 13 14 止步 高压危险 禁止通行 当心坠落 禁止吸烟 必须佩带安全帽 J—P F'P —-I'T r- ■ -1 ■ —rM- —T'P ■ ■ n —p IJ At 300X 240 500X400 250X 250 200X160 200X 300 升压站各进出口通道 白底，黑色正三角形及 标志符号，衬低为黄色 白底，红色圆形斜杠, 黑色禁止标志符号 白底，黑色正三角形及 标志符号，衬底为黄色 见图 见图 10个 10个 20个 10个 厂房内高压设备室通道口 因工作需要需禁止通行处 更具实际情况而定 各高空围栏处 坝区围栏处 行车 开关站各入口 厂房大门口 油库重地 开关站各入口 厂房大门口
目录 1 设计任务 (1) 1.1 初始资料 (1) 1.2 电力系统与本站连接情况 (1) 1.3负荷情况 (1) 2 变电站主接线设计 (1) 2.1 主接线设计依据 (1) 2.2主接线中设备配置 (2) 2.3 设计步骤 (3) 2.4 主接线方框图 (3) 2.5 主接线方案的确定 (3) 3 短路电流的计算 (5) 3.1 概述 (5) 3.2 短路计算的目的 (6) 3.3 短路计算方法 (6) 4 电气设备的选择 (7) 4.1变压器的选择 (7) 4.2断路器的选择与校验 (8) 4.3隔离开关的选择 (9) 4.4母线的选择 (10) 5 设计结果 (10) 5.1 设计图纸 (10) 5.2 设计说明书 (10)
1 设计任务 1.1 初始资料 （1）设计变电所在城市郊外，主要向市区及变电所附近农村和工厂供电 （2）确定本变电所的电压等级为35kV/10kV，35kV是本变电所的电源电压，10kV是二次电压 （3）出线向用户供电在35KV侧有2回出线，出线回路数在10KV侧有8回 1.2 电力系统与本站连接情况 电力系统通过35KV主接线，母线与本站直接连接 1.3负荷情况 该电站在5-10年建设扩建中10KV负荷为10MW。其中1,2级负荷供电占75%，最小负荷为700MW，功率因数：cosφ=0.9，最大负荷年利用率：Tmax=4000h 2 变电站主接线设计 2.1 主接线设计依据 （1）变电所在电力系统中的地位和作用：一般变电所的多为终端或分支变电所，电压一般为35kV。 （2）变电所的分期和最终建设规模：变电所建设规模根据电力系统5—10年发展计划进行设计，一般装设两台主变压器。 （3）负荷大小和重要性：对于一级负荷必须有两个独立电源供电，且当任何一个电源失去后，能保证全部一级负荷不间断供电，对于二级负荷一般也要两个独立电源供电，且当任何一个电源失去后，能保证全部或大部分二级负荷的供电，对于三级负荷一般只需一个独立电源供电。 （4）系统备用容量的大小：装有两台及以上主变电器的变电所，当其中一台事
XXX工程 变电站施工方案 2015年3月
批准审核编制
目录 编制依据及说明 6 工程概况程特点 6 工期和质量目标 8 第一部分 35KV变电站 ⒈工作概况及施工内容 8 ⒉工期安排和保证措施 9 ⒊工期质量指标 12 ⒋质量保证措施 12 ⒌设备安装及调试工序 14 ⒌1高压变压器安装、调试 14 ⒌2高压电气设备安装、调试 19 6.自检与专检 23 7．高压盘柜安装 24 7．1盘柜安装工艺流程 24 7．2盘柜安装主要技术要求 25 8. 系统受电 25
第二部分附属设施电气/仪表及全站电缆敷设工程 ⒈工程概况 26 ⒉工作内容 26 3.盘、箱柜安装 26 4.电缆支架制作 31 5.电缆支架安装 31 6.电气配管 31 ⒎电缆敷设及接线 33 8.照明系统安装 37 ⒐接地系统安装 38 ⒑防火工程 40 11.供配电调试 41 12.保护继电器单体试验 42 13.低压配电盘调试 43 14.低压试送电检查 43 15.受电运行 43 16.电气传动部分调试 44 17．硬件检查测试 45 18．应用软件调试 46 19．综自设备调试 46 工期及施工进度安排 49 21.安全措施 49
22.质量管理措施 51 23.质量程序及检验项目 52 24.安全目标、安全保证体系及材料组织措施 53 25.重点专业的安全控制措施 55 26.环境保护及文明施工 56 27.文明施工目标及实施方案 57 28.文明施工考核、管理办法 58 附表：浚县光明35KV变电站电气安装人员安排
编制依据及说明 根据浚县供电公司《浚县35KV光明站输变电安装工程招标文件》的要求和工程设计图纸。 编制依据 (1)鹤壁黎源电工有限公司根据《浚县35KV光明站输变电安装施工合同》。 (2)浚县光明35KV输变电工程设计图纸。 (3)建筑工业部颁布的现行工程建设施工标准、规程、规范和验评标准。 （4）《电气装臵安装工程质量检验及评定规程》（DL/T 5161.1～17-2002） (5)原电力工业部《施工组织设计导则》 (6)原电力工业部《电力建设施工及验收技术规范》(电气篇) (7)原电力工业部《电力建设安全施工管理规定》 （8）《工程建设标准强制性条文》（2006版）（电力工程部分）（建设部建标【2006】102号） 工程概况 浚县光明站35KV输变电工程（电气部分）由：35kV变电站接地网敷设、全站电缆敷设、站内电气工程几部分组成。
摘要 变电站是改变电压的场所。为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成。变电站的主要设备是开关和变压器。按规模大小不同，称为变电所、配电室等变电站是把一些设备组装起来，用以切断或接通、改变或者调整电压，在电力系统中，变电站是输电和配电的集结点，变电站主要分为：升压变电站，主网变电站，二次变电站，配电站。 一个典型的变电站要求变电设备运行可靠、操作灵活、经济合理、扩建方便。出于这几方面的考虑，本论文设计了一个35kV降压变电站,此变电站有两个电压等级，一个是35kV，一个是10kV。同时对于变电站内的主设备进行合理的选型。本设计选择选择两台主变压器，其他设备如断路器，隔离开关，电流互感器，电压互感器，无功补偿装置和继电保护装置等等也按照具体要求进行选型、设计和配置，力求做到运行可靠，操作简单、方便，经济合理，具有扩建的可能性和改变运行方式时的灵活性。使其更加贴合实际，更具现实意义。 本文以35kV厂用电变电所设计为例，论述了工厂供电系统中变电所一次二次设计全过程。通过对变电所的主接线设计，站用电接线设计，短路电流计算，电气设备动、热稳定校验，主要电气设备型号及参数的确定，运行方式分析，防雷及过电压保护装置的设计，电气总平面及配电装置断面设计和无功补偿方案设计，较为详细地完成了电力系统中变电站设计。 关键词:35KV变电所设计负荷计算；短路电流；变压器选择 word文档可自由复制I编辑
Abstract The place is change voltage substation. In order to make electricity power transmission to distant places, must take voltage increases, into high voltage and to users according to need to nearby voltage reduced again, this kind of work by lifting voltage substation to complete. The main transformer substation equipment is switch and transformers. According to size different operations etc, called the substation, the substation is used to assemble some equipment to cut or connected, change or adjusting voltage, in the power system, the substation transmission and distribution of power are mainly divided into the rally point, the substation provids pressor substation, substation, power substation, second, match. A typical substation needs the reliable and flexible operation, the economic rationality and free expansion of the equipments. For the consideration of these aspects, the paper designs a transformer substation of 35kV which has tow level of voltage, one is 35kV, and the other is 10kV. At the same time, choose the rational selection as to the main equipments in substation. This design chooses two main transformers. As to other equipments such as Circuit Breaker, Isolating switch, Current Transformer, Voltage Transformer, Reactive power compensation device, Protective Relay and so on are to be selected, designed, and configured in accordance with specific requirements. In order to make it reliable to operate, easy and simple to manipulate, economical, with the possibility of expansion and flexibility of changing its operation. As to make it more actual and practical significant. This article 35 kV power substation factory to design as an example, this paper discusses the factory power supply system of substation a second design process. Through the design of substation Lord wiring, standing electricity wiring design, short-circuit current calculation, electrical equipment dynamic and thermal stability check, the main electrical equipment model and parameter determination, and operation mode analysis, overvoltage protection device lightning protection and the design, electrical total plane and power distribution equipment design and cross section of reactive power compensation scheme design, are detailed in the power system, completed the substation design. Key words:35kV substation design load calculation; short-circuit current; transformer choice word文档可自由复制I编辑
项目设计报告 项目名称：35KV电源进线的总降变配电设计专业：电气自动化技术 班级： 姓名： 学号： 指导老师：
2016年7月13日 目录 前言 (2) 一：原始资料分析 (3) 1.1负荷资料 (3) 1.2各车间和生活变电所的地理位置图 (3) 1.3电源资料 (4) 1.4气象及水文地质资料 (4) 二、负荷计算 (4) 2.1负荷计算所需公式、材料依据 (4) 2.2 各车间的计算负荷 (5) 2.3总降的负荷计算 (6)
2.4 导线选择 (7) 2.5所选变压器型号表 (8) 三、主接线方案的选定 (8) 四、短路电流的计算 (9) 4.1计算方法的选择 (9) 4.2标幺值计算 (10) 五、电气设备的选择和校验 (14) 5.1高压设备选择和校验的项目 (14) 5.2 高压设备的选择及其校验 (14) 5.3 10KV一次设备选择 (15) 六、二次保护 (15) 6.1 二次保护原理图及其展开图 (15) 6.2 二次保护的整定及其灵敏度校验 (17) 七、变电所选址及防雷保护 (18) 7.1 变电所选址 (18) 7.2 防雷保护资料分析 (20) 7.3避雷针的选择 (20)
7.5对雷电侵入波过电压的保护 (20) 前言 随着人们生活质量的日益提高，用电水平的不断上升，对电能质量的要求也日益增长。而在工厂、企业中，通过对配电系统的建立，就可以对自身整体的电能使用情况和设备运行状态做到全面了解和控制，对今后生产的调整进行有效的电力匹配，减少和杜绝电力运行中的安全隐患，提高设备运行效率，提供基础的数据依据，使整个工厂电力系统更经济、安全、可控。 供电技术是分配和合理使用电能的重要环节，本着对供电的四点要求即：安全，应按照规能充分保证人身和设备的安全；优质，能保证供电电压和频率满足用户需求；灵活，能满足供电系统的各种运行方式，有改扩建的可能性；经济，尽量使主接线简单、投资少、节约电能和有色金属消耗量。我们在掌握理论知识的基础上，来设计该工厂分级供电的系统设计和规划。 在设计过程中，参照工厂的原始设备资料进行负荷计算，由此得出的结果来选择确定车间的负荷级别，然后根据车间负荷及负荷级别来确定变压器台数和变压器容量，由此选择主接线方案。再通过短路电流的计算来选择高低压电器设备和电力导线等。考虑并设计防雷和接地装置。
