单位工程施工质量技术交底卡工程名称*********项目
施工项目部位*****钢结构转换层承接施工单位
或班组
******
1:解决了大空间吊杆长度大于1.5米时其"长细比"过大大，而导致受到水平向力或轴向压力时容易失衡的问题。
2：吊顶内的灯具、管线等静态轻量设备（如：吊顶内管线等可以固定，但空调风管不可以）可以直接固定到此转换支撑系统结构上，无需单独设吊装支架，节约材料。
3：常规吊顶反支撑的做法容易被吊顶内较大的设备管路等阻挡，支撑只能倾斜一定角度安装，但容易导致龙骨受力不均匀，在吊顶完成后影响平整度，本吊顶转换支撑在同一空间内是一个整体系统，有效与吊顶内设备结合避免冲突，形成的网格受力均匀，给轻钢龙骨吊顶的安装提供了一个良好的基层结构。
工艺原理
根据吊顶龙骨的安装规律，采用槽钢及角钢骨架焊接的方式，在适当标高形成可以供龙骨生根的钢骨架网，将吊顶龙骨的生根点由原结构转换至设计标高处。转换支撑钢结构网格的设计尺寸可以根据实际吊顶龙骨的排布确定，一般横向角钢用于安装吊筋，间距在900~1200mm，纵向方管支撑只起到系统稳定作用间距在2500~4000mm之间，竖向角钢间距1000~1500mm，竖向角钢通过角钢角码、膨胀螺栓与结构顶或圈梁连接。
转换支撑骨架平面布置图
转换支撑骨架侧面图
工艺流程及操作要点
工艺流程
转换支撑设计→钢骨架加工→活动脚手架搭设→测量放线→与原结构生根连接
→钢骨架网格焊接→防锈处理→吊顶施工
操作要点
角码固定（网架结构底座固定）→竖向角钢焊接→平面钢骨架网格焊接→焊点防锈。
1）用长15cm 的5#角钢做角码，膨胀螺栓固定于原砼结构顶面。如果原结构层为钢结构，可以结合钢结构可利用的固定点位置调整转换支撑的固定点，采用钢板焊接等方式固定（见图（1））。
图（1）固定点做法图 2）竖向角钢焊接：按图纸设计要求，用5#镀锌角钢焊接在安装好的角码或底座上，焊接点采用满焊。竖向角钢焊接完成后，应在横向和纵向拉线（或拉钢丝）检查，确保角钢顺直。焊接完成的角钢焊接部位应及时做防锈处理。
图（2）A 吊顶纵向剖面图 膨胀螺栓（将角码固定在混凝土顶面）
垂直方向角钢（与角码焊接）角钢角码（L=150mm）混凝土顶面固定方式垂直方向角钢或圆钢管（与钢板焊接）
网架结构固定方式
钢板与网架固定点焊接（100*100mm）
（图1）
3）平面角钢网格焊接：平面角钢焊接时，首先应符合此时的标高是否符合设计要求，并预留出轻钢龙骨及罩面板的安装空间。相邻两排横向角钢的间距不应超出吊顶轻钢龙骨吊筋间距的允许范围（900mm—1200mm），并且每间隔2500mm —4000mm加一道通长的方管做纵向加固，以保证吊顶的整体稳定性，（图（2））。钢网架结构转换的固定点需结合工程实际情况根据网架结构的设计确定。竖向角钢（或圆钢管）与纵横向向角钢网格的连接可采用钢板连接件焊接。
4）钢架焊接完成后，应按照原编制方案校核，并检查焊点防锈。
材料
100*50镀锌方管、5#镀锌角钢、膨胀螺栓、焊条、防锈漆等。
所有材料将根据下料图纸订货，并具有质量证明书、合格证等相关材料。
成品保护措施
1、焊接完成的部位及时涂刷防锈漆，以免生锈。
班组：
（签名）年月日交底单位或部位：
************项目部
交底人：
（签名）年月日
谢谢观看
技术交底
工程名称 施工部位
质 量 要 求
交 底 内 容
检
萧甬铁路绍兴县成区段改造工程
单位工程名称
柯桥特大桥
顶帽、梯形梁
作业项目
预埋件
1、在灌注台身混凝土时应预先埋入安装吊篮的 U 形螺栓、踏梯及栏杆的预埋
圆钢，若预埋件与台身钢筋相碰时则将台身钢筋适当移动。
2、台顶应预留安装围栏之孔，孔深 20cm，孔直径 25mm。待立柱安好后用水
泥砂浆填塞。
3、检查梯预埋角钢的预留孔直径 140mm，待角钢安好后用水泥砂浆填塞。
4、横梁如与人行道支架斜角刚相碰，应将斜角角刚相碰之一肢切掉。梯子如
与围栏相碰，应将栏杆圆钢切断，并将切断的圆刚焊于检查梯角钢上。
5、人行道步板预制时应标明上下面，铺设时不能倒置
6、桥台施工时注意相关的构件预埋，切勿遗漏
7、在两块步板相接处及距台前墙、台尾 20cm 处设支架，在挡砟墙相应位置
预埋 T 刚。
一、桥台 1 吊篮预埋 U 形螺栓 N22Φ 20 的钢筋，长 750mm 尺寸如图（1-1），布置 U 形螺栓从顶帽 底向下 346mm，以顶帽的中心线对称布置共 9 处，中心线一处，隔 1100mm 两 处，隔 2100mm 两处，隔 3100 两处隔 4100mm 两处布置图（1-2）在 U 形螺栓 内分布预埋钢筋Φ 16 两根长 400mm 如图（1-1）
验
标
准
交底人（签名）
年月日
谢谢您的观赏
图 1-1 U 形螺栓预埋件大样
施工负责人：
年月日
接 领工员：
底 安全员: 人
质检员:
年月日 年月日 年月日
工班长:
年月日
连申线（东台—长江段）航道整治工程 海安船闸工程 预埋件安装技术交底 江苏省交通工程集团有限公司 海安船闸工程ZFM项目经理部 2013年2月27日
预埋件安装技术交底 一、闸门承轴台安装 1、上游闸门安装，闸门门体尽量靠近门库一侧，左右闸门对称安装，同样需要设置定位铜钉（或不锈钢钉），铜钉标高-3.30米。中间9.米通道可以方便汽车进出。 闸门安装位置放样图 2、下游闸门安装，支撑牢固，需要先安装闸门底槛，闸门整体固定在格埂上，闸门安装左右对称布置，闸门中间预留同样预留9米的车行通道，闸门底桁架主支臂于格埂交叉位置设置支点，支点使用钢板垫在混凝上，用膨胀螺栓固定。闸门定位需要土建方提供基准定位点——定位铜钉（黄铜钉作为永久标记，以便船闸以后大修时使
用），定位点位于旋转中心连接线中点，标高为-2.75米。 3、闸门安装位置放样 以闸室分中线为基准分中，放出闸室中心线样线，以土建的给定的铜钉中心点做垂线即为旋转中心线，旋转中心线要求严格垂直与闸室中心线，旋转中心间距23000+868×2mm。 所有样线、样点按照三角形控制进行放样。并且检验也按照三角形尺寸进行校验、复核。 详细放样说明 1）旋转中心放样（单位mm） 承轴台底槛放样图 依据各自闸首的土建预设的基准放样点和船闸中心线，做船闸中心线的垂线，垂线向两边延伸，两端各取长度23000/2+868=12368（总长24736mm即为旋转中心距）。制作空间支撑架，将承轴台悬吊预定位。 2）承轴台安装公差要求： 质量控制按照船闸建设工程规范执行：
测量两只承轴台间距误差不超过24736±1mm； 测量承轴台标高上游-3475mm；下游-2925mm，公差要求0～3mm； 测量承轴台相对高差≤2mm； 测量承轴台水平倾斜度偏差不超过0.5mm（Dc/1000,Dc为承轴台外径）。 二、底槛安装 1、闸门底槛放样 以旋转中心为圆心画圆，R=12425mm，作为轨道的外边，R=12025mm，作为轨道的内边。中间止水埋件位于闸室正中，与旋转中心竖向距离3680mm。 2、闸门底槛由中间向两侧安装，安装时中间标高控制在最高偏差+2.0mm，每一分块安装要求焊接定位牢固，钢板不仅要四周定位焊接，与止水交接的位置一定要焊接，确保交接位置的标高不变（不发生涨模现象）。建议在交接的位置割孔，定位钢筋从孔的位置穿出，焊接牢固，打磨平整。才能确保底槛标高控制在0至2.0mm误差范围之内。
Ａ３.1施工组织设计／方案报审表
首道工序施工方案 1．概述 本工程预埋铁件采用的钢材规格、种类为：锚板采用Q235B；锚筋采用HRB335热轧月牙勒钢筋。 2. 埋件需提供的质保资料 （1）钢材材质证明单； （2）埋件出厂合格证； （3）埋件的拉拔试验报告 3．预埋件的检查 （1）焊缝高度必须达到设计要求； （2）焊角没有咬边现象； （3）所用材料是否符合设计要求； （4）加工尺寸与图是否一致； 4．预埋件埋设方法 （1）预埋件埋设之前，首先进行技术交底，特别要说明转角位置埋件的埋设方案，并填写《技术交底》表备案。 （2）当每一层楼土建梁柱钢筋绑扎完毕后，按照预埋件点位布置图及标高尺寸，根据土建梁柱尺寸控制线，在钢筋上视具体情况用红笔划出预埋件埋设控制线。如下图所示： （3）在埋设预埋件之前，当土建支模时，就进行分格，将预埋件分格线弹在底模外檐口处。如下图所示：
（4）根据埋件施工图埋件分布的情况，对埋件以轴线右边起第一个埋件进行编号，从1至若干个进行埋设并以本公司的埋件检查表填写埋件埋设的情况。上下、左右、前后将埋设的情况记录下来，埋件埋设后填写《隐蔽验收单》报监理 预置件 5．预埋件埋设的要求 （1）预埋件在埋设过程中，要以多轴线进行埋设，相对来说轴线之间的精确度足以满足埋件的几何尺寸，若以单轴线定位，丈量过程中尺寸误差会积累，造成埋件的偏位，相对轴线偏差小于20mm。 预置件 （2）幕墙与主体结构连接的预埋件，应在主体结构施工时按设计要求埋设；预埋件位置偏差上下不应大于10mm，上下测量依据底模用卷尺进行测量。 （3）当土建梁柱钢筋绑扎完毕后，将预埋件用铁丝临时固定在钢筋上，或点焊在箍筋上。 （4）若预埋件埋设中碰到埋件在箍筋的空档处，则可添加辅助钢筋，或用铁丝与主筋扎牢。 （5）预埋件在埋设过程中，一定要紧贴模板，上下、左右偏差到20mm影响不大，而前后倾斜将造成角码与埋件之间接触减少，施工难度加大。采取措施，加垫铁块等均为点接触，受力将受影响。这时候只能采用楔型铁块辅助修正，这
单位工程施工质量技术交底卡 ：************* 1:解决了大空间吊杆长度大于1、5米时其"长细比"过大大,而导致受到水平向力或轴向压力时容易失衡的问题。 2:吊顶内的灯具、管线等静态轻量设备（如:吊顶内管线等可以固定，但空调风管不可以）可以直接固定到此转换支撑系统结构上，无需单独设吊装支架，节约材料。 3:常规吊顶反支撑的做法容易被吊顶内较大的设备管路等阻挡，支撑只能倾斜 一定角度安装，但容易导致龙骨受力不均匀，在吊顶完成后影响平整度，本吊顶转换支撑在同一空间内就是一个整体系统，有效与吊顶内设备结合避免冲突，形成的网格受力均匀，给轻钢龙骨吊顶的安装提供了一个良好的基层结构。 工艺原理 根据吊顶龙骨的安装规律，采用槽钢及角钢骨架焊接的方式，在适当标高形 成可以供龙骨生根的钢骨架网，将吊顶龙骨的生根点由原结构转换至设计标高 处。转换支撑钢结构网格的设计尺寸可以根据实际吊顶龙骨的排布确定，一般横 向角钢用于安装吊筋，间距在900~1200mm狄向方管支撑只起到系统稳定作用间距在2500~4000mm之间,竖向角钢间距1000~1500mni竖向角钢通过角钢角码、膨胀螺栓与结构顶或圈梁连接。
转换支撑骨架平面布置图 値锌角枫角珂XI 50m) 逓锌儒询纵向加国 徂“MJrOQOmm： 吊顶龙骨 吊顶罩面板 转换支撑骨架侧面图 工艺流程及操作要点 工艺流程 转换支撑设计一钢骨架加工一活动脚手架搭设一测量放线一与原结构生根连接
T 钢骨架网格焊接T 防锈处理—吊顶施工 操作要点 角码固定（网架结构底座固定）T 竖向角钢焊接一平面钢骨架网格焊接一焊 点防锈。 1）用长15cm 的5#角钢做角码，膨胀螺栓固定于原砼结构顶面。如果原结构 层为钢结构，可以结合钢结构可利用的固定点位置调整转换支撑的固定点 ，采用 钢板焊接等方式固定（见图（1））。 （图1） 图（1）固定点做法图 2）竖向角钢焊接：按图纸设计要求,用5#镀锌角钢焊接在安装好的角码或 底座上,焊接点采用满焊。竖向角钢焊接完成后，应在横向与纵向拉线（或拉钢丝） 检查,确保角钢顺直。焊接完成的角钢焊接部位应及时做防锈处理。 3）平面角钢网格焊接：平面角钢焊接时，首先应符合此时的标高就是否符合 100*100mm 网架结构固定方式 混凝土顶面固定方式 钢板与网架固定点焊接 （与钢板焊 接） 图⑵A 吊顶纵向剖面图

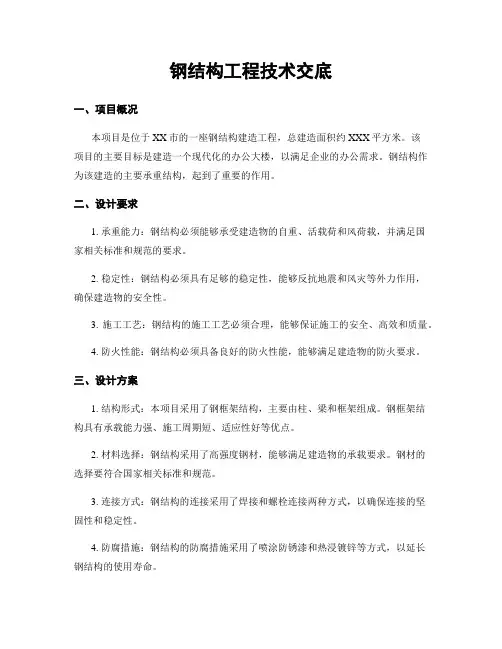

钢结构技术交底范 文
技术交底记录 1、制作图设计 设计准备工作→设计分工→设计人员熟悉各自负责结构的平、立面图→明确结构中各柱、梁及支撑的连接节点型式→结构中柱、梁及支撑编号→选定节点，确定各零、部件尺寸→开始绘制结构柱、梁等零部件制作详图→图纸自审及互校→各结构全套制作详图提交预制厂。 2、钢结构制作 生产准备→材料验收→原材料矫正→原材料打砂防腐处理→放样、号料→零部件编号标记→下料→制孔→组对焊接→矫正→构件预拼装→出厂交安装 3、钢结构制作 3.1施工预制场地应铺设一座～20×10m2钢平台，放样、制作、型钢焊接在钢平台上进行，焊接区搭设防风防雨棚。 3.2材料的检验及矫正 进入施工现场的材料必须有质保书。 材料堆放整齐，并有明显的标志。 施工人员下料前必须征得技术、材料专职人员同意方可下料。
钢材表面锈蚀、麻点或划痕等缺陷，其深度不得大于该钢板厚度负偏差值的1/2。 矫正后的钢材表面，不应有明显的凹面或损伤，划痕深度不得大于0.5mm，钢材矫正后的允许偏差应按下表规定执行。 （单位：mm） 3.3放样 放样工作必须在放样平台上进行。 放样所用的钢尺、量具须经计量部门检验合格后方可使用。 筋板及支承、剪刀撑部位，必须放样核对。 下料前，必须熟悉图纸，并核对单件图与总图是否相符。
放样和号料应根据工艺要求预留制作和安装时的焊接收缩量及切割加工余量。 放样的允许偏差如下： 3.4下料： (1)下料前准备 下料前必须熟悉图纸，并复核单件图与总图是否相符。 筋板及支承、剪刀撑必须放样核对。 根据单件图复核下料排板图尺寸是否相符。 下料所用的钢尺量具须经计量部门检验合格后方可使用。 零件切割前，将钢材表面区域内的铁锈、油漆等处理干净。机械剪切的零件其剪切线与号料线的偏差不大于2mm，且要清除毛刺。 (2)切割截面与钢材表面不垂直度应不大于钢材厚度的10%，且不得大于2mm。 (3)机械剪切的零部件，其钢材厚度不宜大于12mm，剪切线与号料线的偏差不大于2mm，且要清除毛刺。 (4)板材及H型钢制作下料采用半自动切割机下料，严禁使用

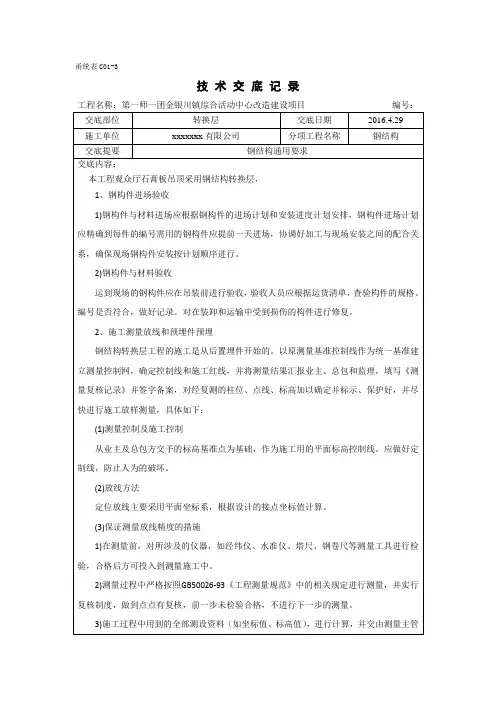

钢结构转换层技术交底．

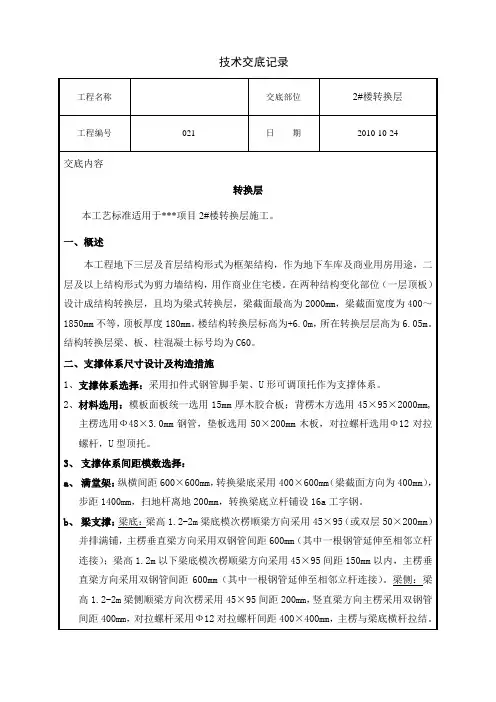

单位工程施工质量技术交底卡 施工单位：*************有限公司
而导致受到水平向长细比过大大，1:解决了大空间吊杆长度大于1.5米时其力或轴向压力时容易失衡的问题。：吊顶内的灯具、管线等静态轻量设备（如：吊顶内管线等可以固定，但空2无需单独设吊装支架，可以直接固定到此转换支撑系统结构上，调风管不可以）节约材料。：常规吊顶反支撑的做法容易被吊顶内较大的设备管路等阻挡，支撑只能倾3斜一定角度安装，但容易导致龙骨受力不均匀，在吊顶完成后影响平整度，本吊顶转换支撑在同一空间内是一个整体系统，有效与吊顶内设备结合避免冲形成的网格受力均匀，给轻钢龙骨吊顶的安装提 供了一个良好的基层结构。突，工艺原理 根据吊顶龙骨的安装规律，采用槽钢及角钢骨架焊接的方式，在适当标高形成可以供龙骨生根的钢骨架网，将吊顶龙骨的生根点由原结构转换至设计标高处。转换支撑钢结构网格的设计尺寸可以根据实际吊顶龙骨的排布确定，一般横向角钢用于安装吊筋，间距在900~1200mm，纵向方管支撑只起到系统稳定作用间距在2500~4000mm之间，竖向角钢间距1000~1500mm，竖向角钢通过角钢角码、膨胀螺栓与结构顶或圈梁连接。．
转换支撑骨架平面布置图
转换支撑骨架侧面图 工艺流程及操作要点． 工艺流程转换支撑设计→钢骨架加工→活动脚手架搭设→测量放线→与原结构生根连接→钢骨架网格焊接→防锈处理→吊顶施工
操作要点角码固定（网架结构底座固定）→竖向角钢焊接→平面钢骨架网格焊接→焊 点防锈。角钢做角码，膨胀螺栓固定于原砼结构顶面。如果的5#1）用长15cm 原结构层为钢结构，可以结合钢结构可利用的固定点位置调整转换支撑的固定 。点，采用钢板焊接等方式固定（见图（1））（将角码固定在混凝土顶面）（与角码焊接）（与钢板焊接）（L=150mm ） 混凝土顶面固定方式网架结构固定方式（图1） ）固定点做法图图（1镀锌角钢焊接在安装好的角码5#）竖向角钢焊接：按图纸设计要求，用2或底座上，焊接点采用满焊。竖向角钢焊接完成后，应在横向和纵向拉线（或 拉钢丝）检查，确保角钢顺直。焊接完成的角钢焊接部位应及时做防锈处理。
钢结构技术交底大全-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
1、制作图设计 设计准备工作→设计分工→设计人员熟悉各自负责结构的平、立面图→明确结构中各柱、梁及支撑的连接节点型式→结构中柱、梁及支撑编号→选定节点，确定各零、部件尺寸→开始绘制结构柱、梁等零部件制作详图→图纸自审及互校→各结构全套制作详图提交预制厂。 2、钢结构制作 生产准备→材料验收→原材料矫正→原材料打砂防腐处理→放样、号料→零部件编号标记→下料→制孔→组对焊接→矫正→构件预拼装→出厂交安装 3、钢结构制作 3.1施工预制场地应铺设一座～20×10m2钢平台，放样、制作、型钢焊接在钢平台上进行，焊接区搭设防风防雨棚。 3.2材料的检验及矫正 进入施工现场的材料必须有质保书。 材料堆放整齐，并有明显的标志。 施工人员下料前必须征得技术、材料专职人员同意方可下料。 钢材表面锈蚀、麻点或划痕等缺陷，其深度不得大于该钢板厚度负偏差值的1/2。 矫正后的钢材表面，不应有明显的凹面或损伤，划痕深度不得大于 0.5mm，钢材矫正后的允许偏差应按下表规定执行。 （单位：mm）
3.3放样 放样工作必须在放样平台上进行。 放样所用的钢尺、量具须经计量部门检验合格后方可使用。 筋板及支承、剪刀撑部位，必须放样核对。 下料前，必须熟悉图纸，并核对单件图与总图是否相符。 放样和号料应根据工艺要求预留制作和安装时的焊接收缩量及切割加工余量。 放样的允许偏差如下：
3.4下料： (1)下料前准备 下料前必须熟悉图纸，并复核单件图与总图是否相符。 筋板及支承、剪刀撑必须放样核对。 根据单件图复核下料排板图尺寸是否相符。 下料所用的钢尺量具须经计量部门检验合格后方可使用。 零件切割前，将钢材表面区域内的铁锈、油漆等处理干净。机械剪切的零件其剪切线与号料线的偏差不大于2mm，且要清除毛刺。 (2)切割截面与钢材表面不垂直度应不大于钢材厚度的10%，且不得大于 2mm。 (3)机械剪切的零部件，其钢材厚度不宜大于12mm，剪切线与号料线的偏差不大于2mm，且要清除毛刺。 (4)板材及H型钢制作下料采用半自动切割机下料，严禁使用手工切割，确保切割精度。气割后清除熔渣和飞溅物。
单位工程施工质量技术交底卡 1:解决了大空间吊杆长度大于1、5米时其"长细比"过大大,而导致受到水平向力或轴向压力时容易失衡的问题。 2:吊顶内的灯具、管线等静态轻量设备(如:吊顶内管线等可以固定,但空调风管不可以)可以直接固定到此转换支撑系统结构上,无需单独设吊装支架,节约材料。 3:常规吊顶反支撑的做法容易被吊顶内较大的设备管路等阻挡,支撑只能倾斜一定角度安装,但容易导致龙骨受力不均匀,在吊顶完成后影响平整度,本吊顶转换支撑在同一空间内就是一个整体系统,有效与吊顶内设备结合避免冲突,形成的网格受力均匀,给轻钢龙骨吊顶的安装提供了一个良好的基层结构。 工艺原理 根据吊顶龙骨的安装规律,采用槽钢及角钢骨架焊接的方式,在适当标高形成可以供龙骨生根的钢骨架网,将吊顶龙骨的生根点由原结构转换至设计标高处。转换支撑钢结构网格的设计尺寸可以根据实际吊顶龙骨的排布确定,一般横向角钢用于安装吊筋,间距在900~1200mm,纵向方管支撑只起到系统稳定作用间距在2500~4000mm之间,竖向角钢间距1000~1500mm,竖向角钢通过角钢角码、膨胀螺栓与结构顶或圈梁连接。
转换支撑骨架平面布置图 转换支撑骨架侧面图 工艺流程及操作要点 工艺流程 转换支撑设计→钢骨架加工→活动脚手架搭设→测量放线→与原结构生根连接
→钢骨架网格焊接→防锈处理→吊顶施工 操作要点 角码固定(网架结构底座固定)→竖向角钢焊接→平面钢骨架网格焊接→焊点防锈。 1)用长15cm 的5#角钢做角码,膨胀螺栓固定于原砼结构顶面。如果原结构层为钢结构,可以结合钢结构可利用的固定点位置调整转换支撑的固定点,采用钢板焊接等方式固定(见图(1))。 图(1)固定点做法图 2)竖向角钢焊接:按图纸设计要求,用5#镀锌角钢焊接在安装好的角码或底座上,焊接点采用满焊。竖向角钢焊接完成后,应在横向与纵向拉线(或拉钢丝)检查,确保角钢顺直。焊接完成的角钢焊接部位应及时做防锈处理。 图(2)A 吊顶纵向剖面图 3)平面角钢网格焊接:平面角钢焊接时,首先应符合此时的标高就是否符合 （将角码固定在混凝土顶面） （与角码焊接）（L=150mm） 混凝土顶面固定方式（与钢板焊接） 网架结构固定方式 （图1）
钢结构技术交底 编制单位：山东天齐置业集团德州公司 交底日期: 交底人： 接底人：
1 钢材主控项目 1对属于下列情况之一的钢材，应进行抽样复验，其复验结果应符合现行国家产品标准和设计要求。 ①国外进口钢材； ②钢材混批； ③板厚等于或大于40mm，且设计有Z向性能要求的厚板； ④建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用的钢材； ⑤设计有复验要求的钢材； ⑥对质量有疑义的钢材。 2 钢材的表面外观质量除应符合国家现行有关标准的规定外，尚应符合下列规定： ①当钢材的表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负允许偏差值的 1／2； ②钢材表面的锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级））GB 8923现定的 C级及 C级以上； ③钢材端边或断口处不应有分层、夹渣等缺陷。 2 连接用紧固件标准 1 钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度间性连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓（机械型和化学试剂型）、地脚锚栓等紧固标准件及螺母、垫圈等标准配件．其品种、规格、性能应应符合现行国家产品标准和设计要求。高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力（预拉力）的检验报告。 2高强度螺栓连接副，应按包装箱配套供货，包装箱上应标明批号、规格、数量及生产日期。螺栓、螺母、垫圈外观表面应涂油保护，
不应出现生锈和沾染赃物，螺纹不应损伤。 3对建筑结构安全等级为一级，跨度40m及以上的螺栓球节点钢网架结构，其连接高强度螺栓应进行表面硬度试验，对8．8级的高强度螺栓其硬度应为 HlRC21～29；10.9级高强度螺栓其硬度应为HRC32～36，且不得有裂纹或损伤。 3 钢构件焊接工程 1 焊工必须经考试合格并取得合格证书。持证焊工必须在其考试合格项目及其认可范围内施焊。焊条、焊剂、药芯焊丝、熔嘴等在使用前，应按其产品说明书及焊接工艺文件的规定进行烘焙和存放。 一、二、级焊缝质量等级及缺陷分级 焊缝质量等级一级二级 内部缺陷超声波探伤评定等级II III 检验等级B级B绒探伤比例100% 20% 内部缺陷射线探伤评定等级II III 检验等级AB级AB级探伤比例100% 20% 注：探伤比例的计数方法应按以下原则确定：（1）对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应不小于200mm，当焊缝长度不足200mm时，应对焊缝进行探伤； （2）对现场安装焊缝，应接同一类型、同一施焊条件的焊缝条数计算百分比，探伤长度应不小于200mm，并应不小于1条焊缝。 2焊缝表面不得有裂纹、焊瘤等缺陷。一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。 3对于需要进行焊前预热或焊后热处理的焊缝，其预热温度或后热温度应符合国家现行有关标准的规定或通过工艺试验确定。预热区在焊道两侧，每侧宽度应大于焊件厚度的1。5倍以上，且不应小于100mm；后热处理应在焊后立即进行，保温时间应根据板厚按每25mm
钢结构预埋件_钢结构预埋件施工技术交底及方案 施工技术交底 以上内容需将红色部分字体内容改为与现场设计及图纸要求相符合的内容 ××××××××项目一期工程钢结构工程预埋件埋设工程 施工方案 ××××××××××公司 ××××年×月×日 目录 1、适用范围适用范围适用范围适用范围 2、编制依据编制依据编制依据编制依据 3、术语术语术语术语 4、材料要求材料要求材料要求材料要求 5、施工准备施工准备施工准备施工准备 6、操作工艺操作工艺操作工艺操作工艺 7、质量控制质量控制质量控制质量控制 8、质量标准质量标准质量标准质量标准 9、成品保护成品保护成品保护成品保护 钢结构工程预埋件埋设工程施工方案 1适用范围 本方案适用于钢结构工程的预埋件和预埋螺栓的埋设施工。2编制依据 钢结构工程施工质量验收规范（GB50205—2001）钢结构工程预埋件埋设工程施工工艺标准J281-2004钢结构设计规范（GB50017—2002） 建筑工程施工质量验收统一标准（GB50300—2001）工程测量规范（GB50026—1993）建筑钢结构施工手册施工图纸3术语
预埋件——为便于钢结构构件与混凝土结构连接，在混凝土结构施工时预先 埋设的钢板连接件。 预埋螺栓——为便于钢结构构件与混凝土结构连接或为便于钢构件 的安装定位，在混凝土结构施工时预先埋设的螺栓。 螺栓群——由两个或两个以上螺栓组成用于连接固定同一柱（梁）构件的预 埋螺栓的总称。 锚筋——与预埋件焊接连接用于锚固预埋钢板的钢筋。4材料要 求 4.1预埋件及预埋螺栓材料的品种、规格必须符合设计要求，并 有产品质量证明书。当设计有复验要求时，尚应按规定进行复验并 在合格后方准使用。4.2当由于采购等原因不能满足设计要求需要 代换时，应征得设计工程师的认 可并办理相应的设计变更文件。 4.3预埋钢板的平整度及预埋螺杆的顺直度影响使用时应进行校 平和矫直处 理，并在运输时进行必要的保护，预埋螺杆的丝扣部位应采用塑料套管加以保护，防止丝扣破坏。 5施工准备施工准备施工准备施工准备 5.1施工前应根据工程特点编制详细的操作工艺标准，对操作工 人进行统一交 底。
表格编号技术交底书 项目名称中铁五局集团有限公司济青高铁站房4标项目经理部第 1 页 共 5 页交底编号 工程名称新建济南至青岛高速铁路JQGTFWSG-4标段青州北站站房及相关工程 设计文件图号 施工部位青州北站站房吊顶转换层施工 交底日期 技术交底内容： 技术交底范围：本交底书针对新建济南至青岛高速铁路JQGTFWSG-4标段青州北站站房吊顶转换层施工，向作业班组进行技术交底。 一、施工准备 1、材料及主要机具： （1）电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。焊接Q235钢时宜选用E43系列碳钢结构焊条；按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。 （2）引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。 （3）主要机具：交流电焊机、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。 2、作业条件 （1）熟悉图纸，做焊接工艺技术交底。 （2）施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。 （3）现场供电应符合焊接用电要求。 （4）环境温度低于0℃，对预热，后热温度应根据工艺试验确定。 二、工艺流程 作业准备→电弧焊接 (平焊、立焊、横焊、仰焊) →焊缝检查 1）选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过
焊接工艺试验验证。 2）清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。 3）烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。 4）焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。 5）引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15～20mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。 6）焊接速度：要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩内看熔池中铁水与熔渣保持等距离（2～3mm）为宜。 7）焊接电弧长度：根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一 条一般为3～4mm，碱性焊条一般为2～3mm为宜。 8）焊接角度：根据两焊件的厚度确定，焊接角度有两个万面，一是焊条与焊接前进方向的夹角为60～75°；二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为45°；当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角。 9）收弧：每条焊缝焊到末尾，应将弧坑填满后，往焊接方向相反的方向带弧，使弧坑甩在焊道里边，以防弧坑咬肉。焊接完毕，应采用气割切除弧板，并修磨平整，不许用锤击落。 10）清渣：整条焊缝焊完后清除熔渣，经焊工自检（包括外观及焊缝尺寸等）确无问题后，方可转移地点继续焊接。 三、质量标准 1、保证项目 （1）焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

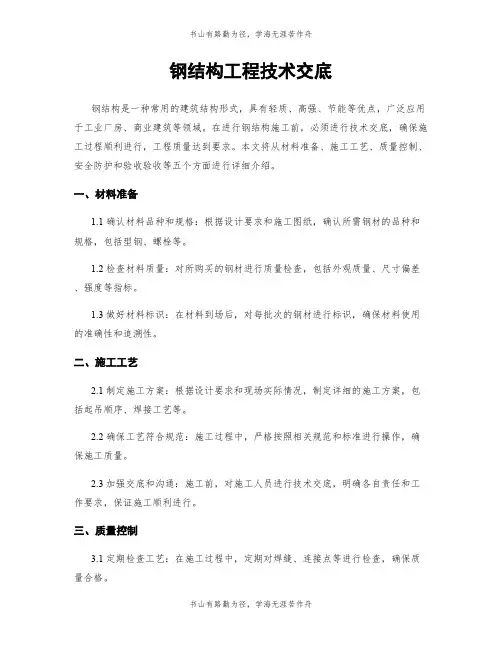

钢结构技术交底模 板
1.2钢结构安装 1.2.1主结构安装 1.2.1.1安装工艺流程 1.2.1.2钢柱吊装前准备 钢柱吊装前，先在柱身拴好缆风绳，吊点选择在牛腿位置，采用双钢丝绳上下位置设置，卡环等检查合格后方可进入下步工作。钢柱吊装前，必须对钢柱的定位轴线，基础轴线和标高，杯口尺寸及杯底标高等进行检查和办理交接验收，并对钢柱的编号、外形尺寸、螺孔位置及直径等等，进行全面复核。确认符合设计图纸要求后，划出钢柱上下两端的安装中心线和柱下端标高线。 …… ⑴钢柱安装方法 钢柱起吊前在柱脚部位掂好木板，防止损伤柱脚和其它结构。 钢柱绑扎采用专用吊装钢丝绳，绑扎需要垫木方或者胶皮以防止对钢柱造成损伤。 钢柱安装使用25吨汽车吊进行吊装，钢柱起吊时，吊车应边起钩，边转臂，使钢柱垂直离地。 ⑵就位调整及临时固定 当钢柱吊至距其基础杯口位置上方200mm时使其稳定，对准基础杯口缓慢下落，下落过程中避免磕碰基础杯口混凝土边
缘。落实后使用专用角尺检查,调整钢柱使其定位线与基础定位轴线重合。调整时需三人操作,一人移动钢柱,一人协助稳定,另一人进行检测。就位误差控制在2mm以内 包括钢结构焊接工艺，高强度螺栓连接工艺，屋架安装工艺，网架拼装工艺。网架安装工艺，防腐涂装工艺，防火涂料涂装工艺…… 钢结构手工电弧焊焊接 3.2 钢结构电弧焊接： 3.2.1 平焊 3.2.1.1 选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，经过焊接工艺试验验证。 3.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。 3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。 3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。 …… 3.2.1.10 清渣：整条焊缝焊完后清除熔渣，经焊工自检（包括外观及焊缝尺寸等）确无问题后，方可转移地点继续焊接。 3.2.2 立焊：基本操作工艺过程与平焊相同，但应注意下述问题：
钢结构安装技术交底 一、工程概况： 本工程为青岛三美电子有限公司新工厂工程，建筑面积45038.44㎡ 二、引用标准 1、《钢结构设计规范》（GB50017-2002）； 2、《钢结构工程施工质量验收规范》（GB50205-2001）； 3、《建筑工程施工质量验收统一标准》（GB50300-2001）； 4、《工程测量规范》（GB50026-1993）； 5、《建筑钢结构焊接规程》（JGJ81-2002）； 6、《钢结构高强螺栓技术规程》（JGJ82-1991）； 7、《钢结构用高强度大六角头螺栓、螺母垫圈与技术条件》（GB/T1228～1231-91）； 8、《钢结构用扭剪型高强螺栓连接副》（GB/T3632～3633-95）； 9、《多、高层民用建筑钢结构节点构造详图》（01SG519）； 10、《建筑钢结构施工手册》。 三、材料要求 1、钢构件：型号、制作质量应符合设计要求和施工质量验收规范的规定，有出厂合格证并附有有关技术文件。 2、连接材料：焊条、高强螺栓、普通螺栓的规格、型号应符合设计要求，有质量证明书并符合国家有关标准规定。 3、涂料：油漆、防火涂料技术性能应符合设计要求和有关标准规定，并有产品质量证明书。 4、其它材料：各种规格的垫铁等备用。 四、施工准备 1、主要施工机具：吊装机械（吊车或塔式起重机）、吊装索具、电焊机、焊钳、焊把线、搬手、撬棍、铣刀或锉刀、垫木、垫铁、扭矩扳手、手持电砂轮、水准仪、钢尺、拉线、吊线、焊缝量规等。 2、作业条件： 3、按构件明细表核对进场构件的数量，查验出厂合格证及有关技术资料。 4、检查构件在装卸、运输及堆放中有无损坏或变形。损坏和变形的构件应予以矫正或重新加工。被碰坏的防腐底漆应补涂，并再次检查办理验收。 5、对构件的外形几何尺寸、制孔、组装、焊接、摩擦面等进行检查做出记录。 6、构件应按安装顺序成套供应，现场堆放场地满足现场拼装及顺序安装的需要。在现场组拼时应搭设拼装平台。 7、构件分类堆放，刚度较大的构件可以铺垫木水平堆放。多层叠放时垫木应在一条垂线上。钢屋架和钢桁架宜立放，紧靠立柱，绑扎牢固。 8、编制安装组织设计或安装方案，经审批后，认真向班组交底。 9、取得安装支座经总包检查确认合格的技术资料。 五、操作工艺 工艺流程
钢结构安装技术交底记录
4. 焊接作业区环境温度低于0℃时，应将构件焊接区各方向大于或等于两倍钢板厚度且不小于100mm范围内的母材，加热到20％以上后方可施焊，且在焊接过程中均不应低于这一温度：实际加热温度应根据构件的构造特点、钢材类别及质量等级和焊接性能、焊接材料熔敷金属扩散氢含量、焊接方法和焊接热输入等因素确定，其加热温度应高于常温下的焊接预热温度，并由焊接技术责任人员制定作业方案经认可后方可实施。作业方案应保证焊工操作技能不受环境低温的影响，同时对构件采取必要的保温措施。 5．施焊前，焊工应复核焊接件的接头质量和焊接区域的坡口、间隙、钝边等的处理情况。当发现有不符合要求时，应修整合格后方可施焊。 6．焊前应对焊丝仔细清理，去除铁锈和油污等杂质。 7．熔嘴不应有明显锈蚀和弯曲，用前在250℃温度下烘干1h，在80℃左右存放。栓钉和配套使用的瓷环在使用前也应烘烤除湿。 8．焊丝的盘绕应整齐紧密，没有硬碎弯、锈蚀和油污。焊丝盘上的焊丝量最少不得少于焊一条焊缝所需焊丝量。 9．所有焊机的各部件应处于正常工作状态。 10．保证电源的供应和稳定性，避免焊接中途断电和电压波动过大。 11．焊工必须经考试合格并取得合格证良持证焊工必须在其考试合格项目及认可范围内施焊。 二、施工工艺 2．1 手工电弧焊 1．适用范围 凡电极的送给、前进和摆动三个动作都是靠手工操作来实现的，均称为手工电弧焊。它是熔化焊中最基本的焊接方法，具有设备简单，操作方便灵活等特点。广泛适用于桁架或网架(壳)结构、多层或高层梁、柱、框架结构等工业与民用建筑和一般构筑物的钢结构制作与安装焊接工艺，是目前焊接工业中最墓本、最主要的焊接方法。 2．操作工艺 (1)焊接参数的选择 1)焊条直径的选择 焊条直径主要根据焊件厚度选择，一般焊件的厚度越大，选用的焊条直径也越大。参见表7-1。 多层焊的第一层以及非水平位置焊接时，焊条直径应选小一点。在同样厚度条件下，平焊用的焊条直径可以比在其他位置用的焊条直径大一些，立、横、仰焊位置的焊条，最大直径一般不超过4mm。焊接固定位置管道环缝的焊条，为适应各种位置的操作，宜采用小直径焊条。对某些要求防止过热及控制限能量的焊件，宜选用小直径焊条。
技术交底记录编号001 工程名称华亚广场幕墙制安工程交底日期2014年11月2日施工单位珠海兴业绿色建筑科技有限公司分项工程名称预埋件安装 交底提要预埋件安装施工 交底内容： 一、施工要领： 1、施工放线： 施工准备工作必须先复核土建结构的轴线，及结构标高。轴线的复核必须采用首层线为基准，标高的引测必须采用项目部所提供的首层一米标高线为基准。若发现结构轴线或标高有疑问，须报告给项目部。 2、确定埋件安装位置： 根据埋件图纸进行埋件的分隔尺寸进行初步固定预埋件，必须复核预埋件的位置是否正确，以保证预埋件的施工质量。 3、加固埋件： 复核无误后，则将预埋件加固，焊接牢固，避免在浇筑砼时振捣脱落移位。4、浇砼时跟踪： 由于大部分埋件位于结构临边，浇捣时振动容易造成偏位，在浇砼时必须全程跟踪复核，以防出现埋件偏位并及时修改。 5、施工要求 现场安装施工完成时，注意工完场清，不影响现场后续施工工序进行。 二、质量标准:(按企业内部标准) 1、预埋件的垂直度、平整度偏差均不大于3mm，水平标高偏差不大于5mm，埋件位置与设计位置偏差不大于5mm。 2、焊工必须持证上岗，焊接前应检查焊条的质量。测量仪器必须经测量部门检验合格；施工时必须在施工段标牌标明操作人、质量员名字以及施工日期等信息。 3、焊接工程必须采用点焊，不得采用满焊的方式进行以防烧伤土建结构钢筋。 4、必要时应进行现场拉拔试验，以检测预埋件施工质量。 三、安全操作要领: 1、预埋件施工是临边作业、高空作业，作业时要戴好安全帽，系好安全带，穿防滑鞋。 2、铁锤等工具不得放在脚手架上或结构临边，必须做好二次保护；注意防止高空坠物伤人，不允许有随意拆除防护栏现象； 3、焊工要戴防护手套、焊接防护面罩等，焊工作业时需要有防护人及配备灭火器；搬运预埋件要小心，注意安全。 审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各保存一份。 2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

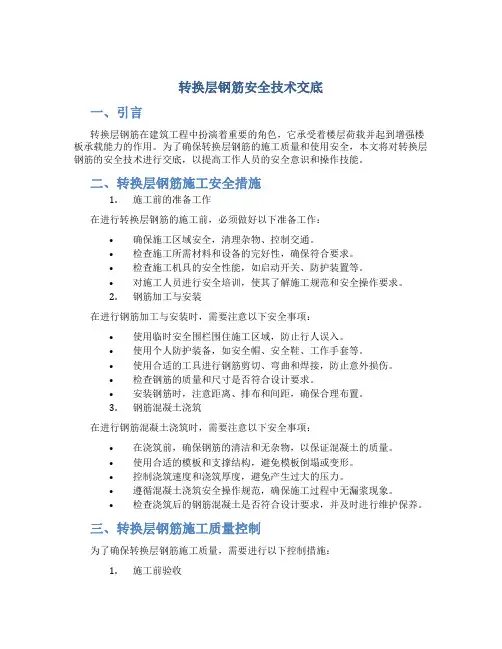

操作要点及技术措施 一、施工准备： 1、材料及主要机具： （1）钢筋：应有出厂合格证、按规定作力学性能复试。当加工过程中发生脆断等特殊情况，还需化学成分检验。钢筋应无老锈及油污。 （2）成型钢筋：必须符合配料单的规格、尺寸、形状、数量、并应有加工合格证。（3）铁丝：可采用20~22号铁丝（火烧丝）或镀锌铁丝（铅丝），铁丝切断长度要满足使用要求。 （4）垫块：梁高大于1m采用25钢筋棍支垫，梁高小于1m采用碎花岗石块支垫，板采用砂浆垫块支垫，厚度同保护层。 （5）主要机具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。 2、作业条件： （1）钢筋进场后应检查是否有出厂证明、复试报告，并按施工平面图中指定的位置，按规格、使用部位、编号分别加垫木堆放。 （2）钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位。 （3）熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确。 （4）做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线。 （5）根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度、如不符合要求时，应进行处理。绑扎前先整理调直下层伸出的搭结筋，并将锈蚀、水泥砂浆等污垢清除干净。 （6）根据标高检查下层伸出搭结筋处的混凝土表面标高（柱顶、墙顶）是否符合图纸要求，如有松散不实之处，要剔除并清理干净。 （7）模板安装完并办理预检，将模板杂物清理干净。 （8）按要求搭好脚手架。 （9）根据设计图纸及工艺标准要求，向班组进行技术交底。 二、操作工艺： 1、绑柱子钢筋： 1）工艺流程： 套柱箍筋焊接或机械连接竖向受力筋画箍筋间距线绑箍筋。
2）套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋。 3）搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合设计要求，如设计无要求时，需符合11G101－1图集的要求。 4）画箍筋间距线：在立好的柱子竖向钢筋上按图纸要求用粉笔划箍筋间距线。 5）柱箍筋绑扎。 （1）按已划好的箍筋位置线，将已套好的箍筋往上移动，采用缠扣绑扎。 （2）箍筋与主筋要垂直，箍筋与主筋交点全数绑扎。 （3）箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。 （4）柱箍筋端头应弯成135度，平直部分长度不小于10 d（d为箍筋直径） （5）柱上下两端箍筋应加密，加密区长度及加密区箍筋间距应符合设计图纸要求。设计要求箍筋设拉筋的，拉筋应钩住箍筋。 （6）柱筋保护层厚度应符合设计要求，用塑料垫块卡在外竖筋上，间距一般1000㎜，以保证主筋保护层厚度准确。当柱截面尺寸有变化时，柱应在板弯折，弯后的尺寸要符合设计要求。 2、绑剪力墙钢筋： 1）工艺流程： 立竖筋画水平筋间距绑定位横筋绑其余横竖筋 2）立竖筋：将竖筋与下层伸出的采用电渣压力焊焊接或搭接连接，在竖筋上画好水平筋分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好水平分档标志，在下部及齐胸处绑两根横筋定位，并在横筋上画好竖筋分档标志，接着绑其余钢筋，最后再绑其余横筋。横筋在竖筋里面，应符合设计要求。 3）竖筋与伸出搭接处需绑3根水平筋，其搭接长度及位置均应符合设计要求，设计无要求时，应符合11G101-1的要求。 4）剪力墙筋应逐点绑扎，双排钢筋之间应绑拉筋或支撑筋，钢筋外皮绑扎用塑料垫块确保保护层厚度。 5）剪力墙与框架柱连接处，剪力墙的水平横筋应锚固到柱，其锚固长度要符合设计要求。6）剪力墙水平筋在两端头、转角、十字节点、联梁等部位的锚固长度以及洞口周围加固筋等，均应符合11G101-1的构造要求。 7）合模后对伸出的竖向钢筋应进行修整，在楼面及楼面上1.8m处各绑一道横筋定位，
钢结构安装 1.2.1主结构安装 1.2.1.1安装工艺流程 1.2.1.2钢柱吊装前准备 钢柱吊装前，先在柱身拴好缆风绳，吊点选择在牛腿位置，采用双钢丝绳上下位置设置，卡环等检查合格后方可进入下步工作。钢柱吊装前，必须对钢柱的定位轴线，基础轴线和标高，杯口尺寸及杯底标高等进行检查和办理交接验收，并对钢柱的编号、外形尺寸、螺孔位置及直径等等，进行全面复核。确认符合设计图纸要求后，划出钢柱上下两端的安装中心线和柱下端标高线。 …… ⑴钢柱安装方法 钢柱起吊前在柱脚部位掂好木板，防止损伤柱脚和其他结构。 钢柱绑扎采用专用吊装钢丝绳，绑扎需要垫木方或者胶皮以防止对钢柱造成损伤。 钢柱安装使用25吨汽车吊进行吊装，钢柱起吊时，吊车应边起钩，边转臂，使钢柱垂直离地。 ⑵就位调整及临时固定 当钢柱吊至距其基础杯口位置上方200mm时使其稳定，对准基础杯口缓慢下落，下落过程中避免磕碰基础杯口混凝土边缘。落实后使用专用角尺检查,调整钢柱使其定位线与基础定位轴线重合。调整时需三人操作,一人移动钢柱,一人协助稳定,另一人进行检测。就位
误差控制在2mm以内 包括钢结构焊接工艺，高强度螺栓连接工艺，屋架安装工艺，网架拼装工艺。网架安装工艺，防腐涂装工艺，防火涂料涂装工艺…… 钢结构手工电弧焊焊接 钢结构电弧焊接： 3.2.1 平焊 3.2.1.1 选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。 3.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。 3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。 3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。 …… 3.2.1.10 清渣：整条焊缝焊完后清除熔渣，经焊工自检（包括外观及焊缝尺寸等）确无问题后，方可转移地点继续焊接。 3.2.2 立焊：基本操作工艺过程与平焊相同，但应注意下述问题： 3.2.2.1 在相同条件下，焊接电源比平焊电流小10%～15%。 3.2.2.2 采用短弧焊接，弧长一般为2～3mm。 3.2.2.3 焊条角度根据焊件厚度确定。两焊件厚度相等，焊条
1、制作图设计 设计准备工作→设计分工→设计人员熟悉各自负责结构的平、立面图→明确结构中各柱、梁及支撑的连接节点型式→结构中柱、梁及支撑编号→选定节点，确定各零、部件尺寸→开始绘制结构柱、梁等零部件制作详图→图纸自审及互校→各结构全套制作详图提交预制厂。 2、钢结构制作 生产准备→材料验收→原材料矫正→原材料打砂防腐处理→放样、号料→零部件编号标记→下料→制→组对焊接→矫正→构件预拼装→出厂交安装 3、钢结构制作 3.1施工预制场地应铺设一座～20×10m2钢平台，放样、制作、型钢焊接在钢平台上进行，焊接区搭设防风防雨棚。 3.2材料的检验及矫正 进入施工现场的材料必须有质保书。 材料堆放整齐，并有明显的标志。 施工人员下料前必须征得技术、材料专职人员同意可下料。 钢材表面锈蚀、麻点或划痕等缺陷，其深度不得大于该钢板厚度负偏差值的1/2。 矫正后的钢材表面，不应有明显的凹面或损伤，划痕深度不得大于0.5mm，钢材矫正后的允偏差应按下表规定执行。 （单位：mm）
3.3放样 放样工作必须在放样平台上进行。 放样所用的钢尺、量具须经计量部门检验合格后可使用。筋板及支承、剪刀撑部位，必须放样核对。
下料前，必须熟悉图纸，并核对单件图与总图是否相符。 放样和号料应根据工艺要求预留制作和安装时的焊接收缩量及切割加工余量。 放样的允偏差如下： 3.4下料： (1)下料前准备 下料前必须熟悉图纸，并复核单件图与总图是否相符。 筋板及支承、剪刀撑必须放样核对。 根据单件图复核下料排板图尺寸是否相符。 下料所用的钢尺量具须经计量部门检验合格后可使用。 零件切割前，将钢材表面区域的铁锈、油漆等处理干净。机械剪切的零件其剪切线与号料线的偏差不大于2mm，且要清除毛刺。 (2)切割截面与钢材表面不垂直度应不大于钢材厚度的10%，且不得大于2mm。 (3)机械剪切的零部件，其钢材厚度不宜大于12mm，剪切线与号料线的偏差不大于
