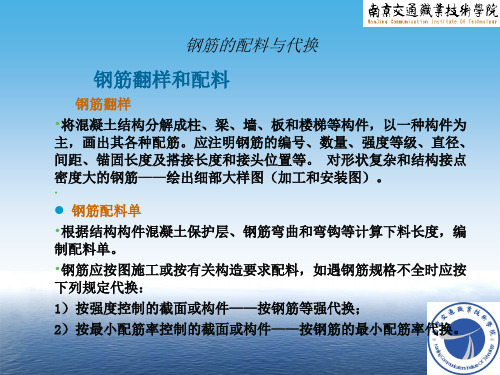

1. 钢筋配料单。
根椐设计图纸，以一个构件为单位，把每一种钢筋的直径、各段尺寸、
弯法、每根下料长度、根数等数据计算出来，列成表格，供现场加工制作
和预算使用，这样的清单称为“钢筋配料单”.
2. 基本概念。
2.1.钢筋的弯曲直径：
2.2 钢筋加工的/中线尺寸（下料尺寸）/度量尺寸。
①中线尺寸（下料尺寸）：
按钢筋加工中心线形状长度计算的钢筋下料长度；
②度量尺寸：
按图示，钢筋在构件内可度量的直线尺寸；
①－②之差/±/，称为“度量差”。
?钢筋的外包尺寸：构件中，每根钢筋扣去砼保护层的钢筋外皮尺寸。
?钢筋的内包尺寸：构件中，外包尺寸扣去钢筋直径的钢筋内皮净尺寸。
?外包尺寸和内包尺寸均可度量，均属度量尺寸。

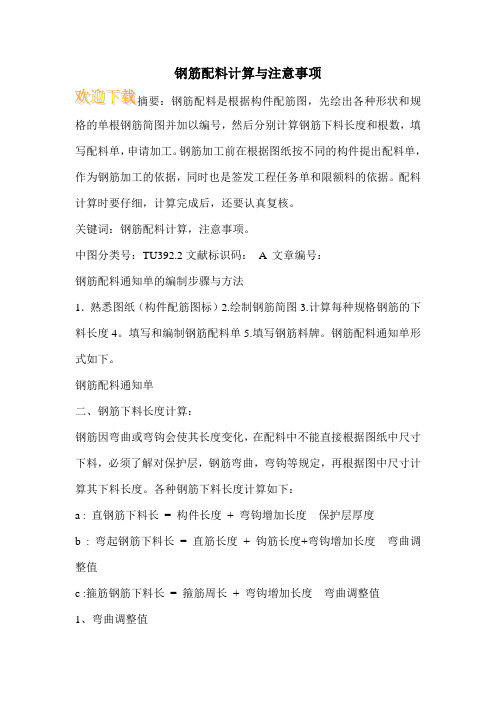

3 钢筋下料长度计算。
3.1 直钢筋的下料长度。
直钢筋的下料长度= 构件长度-混凝土保护层+末端弯勾加长；

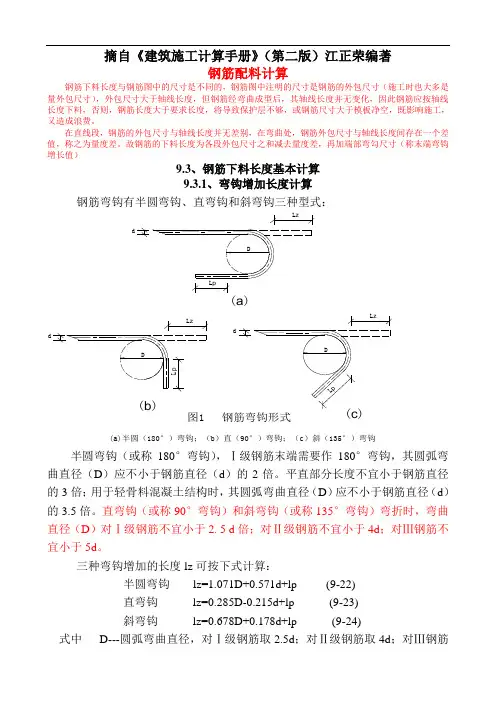

光圆钢筋末端180度弯钩
3.2 圆钢末端180°弯钩增加6.25d长度值的推导
①现行规范规定，Ⅰ级钢的弯心直径是2.5d；
②钢筋中心线半圆的半径就是2.5d/2＋d/2=1.75d
③半圆周长为1.75dπ＝5.498d取5.5d；
④平直段为3d；
所以180度弯钩增加的展开长度为：8.5d－2.25d=6.25d
抗震结构末端弯钩平直段5d
3.3 直钢筋一处弯折/引起长度变化(度量差)。弯折角度θ钢筋级别弯心直径D 度量差△
30°所有级别 5d -0.30d
45°所有级别 5d -0.55d
60°所有级别 5d -0.90d
90°所有级别 5d -2.29d
135° HPB235、300 2.5d -0.38d
HRB335、 4d -0.11d
HRB400、500 4d -0.11d
180°
末端3d直段/HPB235、300 2.5d +6.25d
3.4 箍筋下料长度的计算。
3.4.1 箍筋下料长度计算公式。（参见陈雄辉教授主编《建筑施工技术》）抗震：L=2（A+B)+25.1d
非抗震：L = 2（A+B)+15.1d
式中：
A: 箍筋内包尺寸宽；
B: 箍筋内包尺寸高；
d: 钢筋直径。
箍筋下料长度=
【（梁宽－保护层×2－钢筋直径×2）＋（梁高－保护层×2－钢筋直径×2）】×2＋25.1d（15.1d）3.4.2 例题：（陈雄辉教授提供）
某混凝土框架梁，处在室内干燥环境，混凝土强度为C30，截面200mm×500mm，净跨距5000mm，两端为
400mm×400mm的柱子，梁下部纵向受力钢筋为2ф25，箍筋为ф6@200。已知梁钢筋的混凝土保护层厚度为20mm，
直线锚固长度Lab=35d；
试计算：
（1）下部纵向受力钢筋的下料长度；
（2）箍筋的下料长度
（3）箍筋的总个数
（提示：当不能采用全直线锚固时，可采用直线加弯折锚固，
其中直线段取max｛≥0.4Lab，0.5hc+5d｝），弯折段取15d。hc为柱断面尺寸。）解：⑴.下部纵向受力钢筋：
35d=35×25=875＞400不能直线锚固，15d=15×25=375 mm
max｛0.4×35d=0.4×875=350 mm ，0.5×400+5×25=325｝=350 mm
下料长度L=2（375+350）+5000-2×2.29×25=6335.5mm
解：⑵. 箍筋的下料长度
箍筋的保护层取=20mm，箍筋直径为6mm，
则箍筋的内包尺寸a=200-2×26=148mm，b=500-2×26=448mm
箍筋的下料长度L=2（a+b）+25.1d=2（148+448）+25.1×6=1343mm
解：⑶.箍筋的个数N=（5000-2×50）÷200+1=26个。
3.5 弯起钢筋下料长度的计算。
3.5.1 弯起钢筋下料计算公式。
弯起钢筋的下料长度=
钢筋的水平直段长+斜段长+末端弯勾加长-弯折引起的度量差。
弯起钢筋的长度＝L ＋2ΔL + 2 x－△（一对弯折度量差）
ΔL=S- L1
底边长度 1.732h h 0.575h
3.5.2 当θ=45°，60°钢筋一对反向弯折时的度量差△
弯起角度钢筋弯折一对时的度量差△ D=5d时的△
计算公式
θ=45°△=0.043D+0.457d -0.67d
θ=60°△=0.108D+0.685d -1.23d
在有些配筋图中，若没有注示弯起角度时，可根据梁板高度来确定：当梁断面高≥0.8m时，按60度角。
当梁断面高＜0．8m时，按45度角。
板均按30度角。
3.5.3 例题
在某钢筋混凝土结构中，现在取一跨钢筋混凝土梁L-1，其配筋均按Ⅰ级钢筋考虑，如
下图所示。试计算该梁钢筋的下料长度，给出钢筋配料单。
解：梁两端的保护层厚度取10mm，上下保护层厚度取25mm。
（1）①号钢筋为2Φ18，下料长度为：
直钢筋下料长度＝构件长－保护层厚度＋末端弯钩增加长度
＝6000－10×2 ＋（6.25×18）×2 ＝6205mm
（2）②号钢筋为2Φ10，下料长度为：
直钢筋下料长度＝构件长－保护层厚度＋末端弯钩增加长度＝6000－10×2 ＋（6.25×10）×2 ＝6105mm
（3）③号钢筋为1Φ18，下料长度为：
端部平直段长＝400 －10 ＝390mm
斜段长＝（450 －25×2）÷sin45°＝1.414h = 564mm
中间直段长＝6000 －10×2 －390×2 －400×2 ＝4400mm
钢筋下料长度＝外包尺寸＋端部弯钩－量度差值（45°）
＝[2×（390 ＋564）＋4400]＋（6.25 ×18）×2－（0.67×18）×2(或0.5d×4)
＝（1908 ＋4400）＋225－36＝6497mm
（4）④号钢筋为1Φ18，下料长度为：
端部平直段长＝（400＋500）－10 ＝890mm
斜段长＝（450 －25×2）÷sin45°＝1.414h ＝564mm
中间直段长＝6000 －10×2 －890×2 －400×2 ＝3400mm
钢筋下料长度＝外包尺寸＋端部弯钩－量度差值（45°）
＝[2×（890＋564）＋3400]＋（6.25 ×18）×2－（0.5×18）×4（或0.67×18×2）＝6308＋225－36＝6497mm
（5）⑤号钢筋为Φ6，下料长度为：
宽度内包尺寸＝（200－2×25 - 2×6）＝138mm
长度内包尺寸＝（450－2×25- 2×6）＝388mm
箍筋下料长度=
【（梁宽－保护层×2－钢筋直径×2）＋（梁高－保护层×2－钢筋直径×2）】×2＋25.1d（15.1d）箍筋的下料长度L= 2（a+b）+25.1d = 1052+ 150.6=1202.6mm
不考虑加密区，箍筋数量＝（6000 －10 × 2－50× 2）÷200 ＋1 ≈ 31（个）
（本节完毕，谢谢观看）
