地源热泵
地源热泵的利用是国土资源部大力推广的一种新型环保、节能技术,具有再生、清洁、安全、高效的特点。
地源热泵系统的利用分地埋管地热源系统、地下水地热源系统和地表水地热源系统。
量转移到建筑物内 , 一个年度形成一个冷热循环 . 是最具有发展前景的一种形式。但对于该项技术的使用,受限制较多(需要当地土地资源部门对当地土地资源的评估、批准 ,而且其初步的投资较高。
2. 地表水地热源系统,即污水源热源系统。城市污水来源广泛,汇流面积大,污水原水流量具有小时变化规律明确、日流量相对稳定、随着城市规模的扩大而呈逐年递增的趋势。利用污水热泵空调系统不仅可以使污水资源化,更是改善我国供暖以煤为主的能源消费结构现状的有效途径。城市污水有三种形式:原生污水、二级再生水和中水。原生污水是指未经过任何物理手段处理的污水。运用原生污水源热泵空调系统相比于二级再生水和中水热泵空调系统的初投资及运行费用低。城市污水温度变化幅度较小,与环境温度相比,表现为冬暖夏凉,污水温度在冬季通常为13℃ ~17℃,在夏季为 22℃ ~25℃与河水及空气相比较,城市污水在温度在冬季最高、夏季最低,全年波动最小。污水的温度在城市可以利用的热能中是最多的。而且在能量消费密度越高的城市中其蕴藏的热量也越大。虽然污水的热赋存量很大,却不适用于产生动力,仅适用于 50℃一下的低温用户。
由于城市污水具有比较稳定的流量和适宜的温度, 污水源热泵系统能够高效稳定、安全可靠的运行, 可使夏季室温保持在 21℃ ~26℃, 冬季可达 18℃ ~24℃ . 城市污水热源泵,容易安装。一套设备可以实现夏季供冷、冬季供热,设备利用率高,总投资额为传统空调的 60%。
该技术已在北京、秦皇岛、哈尔滨等地开始运用。
下面是污水热源泵系统原理图:
但该项技术对于污水的需求量非常大,受水资源的限制。
3. 地下水热源系统(水源热泵常常被人们赞誉为“绿色空调” 。水源热泵就是以地下水作为冷热 " 源体 " ,在冬季利用热泵吸收其热量向建筑物供暖,在夏季热泵将吸收到的热量向其排放、实现对建筑物供冷。传统的暖通空调系统需要很多辅助系统或设备来完成一个完整的暖通空调功能,如冷却塔。而水源热泵系统只是通过与地下水的热交换来完成制冷或制热的效果。只应用一个硬件系统, 通过在不同季节进行冷凝器和蒸发器的转换,就可以完成制冷与制热功能的转换。该向技术已在我市部分楼盘开始使用。
在我市东郊“东尚小区”内水源热泵的运行成本用为 22元 /m2. 每年左右, 物业
收取业主 26元 /m2。使业主室内温度可以保持在夏季 25+2℃、冬季 18+2℃
.
该小区, 此系统的投资费用为 230元 /M2, 但是免去了地辐热与采暖系统, 二者
取差价为不到一百元 / M2,即就是说该系统的应用投资成本比原采暖方式的投资成本每平方米增加不到一百元,就可以既采暖又制冷。
*下面是位于我市北郊常青一路的航天常青园小区水源热泵中央空调系统方案:
航天常青园小区水源热泵
中央空调系统方案
一、空调方案:
1.1项目建筑的基本介绍:
地上建筑面积为:39987m 2,建筑功能为:住宅,建筑类型:为两栋高层建筑(18层 ,四栋多层建筑(6层 ,部分商业建筑(面积为 517.94 。 1.2中央空调方案:
为了节能拟采用清华同方水源热泵中央空调系统。
水源热泵中央空调系统的原理:
水源热泵中央空调系统夏季工作时:地下水由潜水泵抽上来经过水源中央空调机组, 在回灌到到地下。在这一过程中地下水源温度升高了 7~10℃。而空调侧循环水, 由用户末端设备回来的 12℃的水, 经过机组水源中央空调机组制备成 7℃的
冷冻水送到用户末端设备进行制冷。
水源热泵中央空调系统冬季工作时:地下水由潜水泵抽上来经过水源中央空调机组, 在回灌到到地下。在这一过程中地下水源温度降低了 7~10℃。而空调侧循环水, 由用户末端设备回来的 40℃的水, 经过机组水源中央空调机组制备成 50℃的热水送到用户末端设备进行制热采暖。
无论是夏季制冷, 还是冬季采暖, 均可以用水源热泵中央空调一套系统完成。省去了用户建了制冷机房又要建锅炉房(换热站的麻烦。
下图为整个水源热泵的系统图:
对于住宅的夏季制冷、冬季采暖,均可由上图中的同一套系统可以完成, 不需要另行投资。
1.3本项目空调设计方案:
1.3.1设计参数
1. 设计依据:
a 、甲方提供的相关数据。
b 、《采暖通风与空气调节设计规范》 (GBJ19-87
c 、《建筑给排水及采暖工程施工质量验收规范》
d 、《全国民用建筑工程技术措施暖通空调、动力》
e 、《空气调节设计手册》 (第二版
f 、其它国家有关规定及规范。
2. 室外设计参数:
3. 室内设计参数:
住宅设计温度为:夏季 25+2℃,冬季 18+2℃
办公楼设计温度:夏季 26+2℃,冬季 18+2℃
4. 建筑冷热负荷计算:
建筑冷负荷按照每平方米 85w 计算,整个建筑 39987m 2,空调同时使用系数为0.6
为 0.8,所以整个小区建筑热负荷为 2080kw 。
1.3.2设备选型
按照本项目空调主机冷热负荷的概算 , 可选择由清华同方生产的SGHP1500A 和 SGHP1080A 各一台,共两台主机,为小区夏季提供冷源,冬季提供热源。另外,可选择一台由清华同方生产的 HGHP440为小区 417户提供生活热水。
1.3.3水源井的确定:
系统所需的水源水量为 140m 3/h,按照每口井出水量为 70m 3/h(暂估 , 回灌量为:30 m3/h(暂估计算,系统所需水源井 7口。其中 2口为抽水井, 5口为回灌井。 (具体水井数量要在工程所在地, 先打实验井, 再根据实验井的具体情况确定。
1.3.4空调机房主要设备表:
1.4空调系统初投资概算1. 空调机房投资概算:
此表为机房内主要设备及安装费用, 不包括打井及室外管线安装费用以及末端系统工程费用。 3. 水源井系统投资概算
单位:万元
4. 室外管网系统投资概算
单位:万元
5. 室内空调末端投资概算
2.1.7价格汇总表(暂估
说明:报价内未包含电气的报价。
1.5中央空调的运行费用:
1. 按照空调系统冬季运行 120天, 夏季运行 90天, 每天运行 16小时计算,
2. 电价按照 0.6元 /kwh计算。
3. 运行费用计算表(估算
热水系统的加热自来水的运行费用:
平均电费:0.6元 /kwh
设备小时用电量:30kw+5.5kw+108kw=143.5kw
每小时用电费用:143.5kw ×0.6 元 /kwh=86.1元 /h
每小时供 50度生活热水量:458kw ×0.86/45=8.75m 3 /h
加热费:86.1元 /8.75 m3=9.84元 / m3
2. 常规采暖空调方案投资运行费用:
2.1冬季采暖采用小区燃气锅炉,夏季制冷采用家用分体式空调2.1.1系统投资费用
40000m 2的住宅冬季采用燃气锅炉房,室内采用地板采暖,夏季采用分体式空调进行制冷:
2.1.2 40000m2的住宅冬季采用市政热网,夏季采用分体式空调系统,运行费用如下:
1. 按照空调系统冬季运行 120天,夏季运行 90天,每天运行 15小时计算,
2. 电价按照 0.6元 /kwh计算。
1. 本系统,运行灵活多变,夏季空调由各户控制,操作运行方便,但是空调舒适度不高、对建筑外观影响较大; 大型小区集中使用, 有可能形成“热岛” 效应。
2. 冬季住宅采用地板采暖,舒适度好,但是一旦出现问题,维修麻烦,维修费用很高。
3. 天然气在冬季的时候,有时不能全额保证;如果天然气调价,其系统运行费用将要相应增加。
2.2冬季采暖采市政热网,夏季制冷采用家用分体式空调 2.2.1系统投资费用
40000m 2的住宅冬季采用燃市政热网,室内采用地板采暖,夏季采用分体式空调进行制冷:
2.1.2 40000m2的住宅冬季采用市政热网,夏季采用分体式空调系统,运行费用如下:
1. 按照空调系统冬季运行 120天,夏季运行 90天,每天运行 15小时计算,
2. 电价按照 0.6元 /kwh计算。
这种系统的特点:
1. 本系统,运行灵活多变,夏季空调由各户控制,操作运行方便,但是空调舒适度不高、对建筑外观影响较大; 大型小区集中使用, 有可能形成“热岛” 效应。
2. 冬季住宅采用地板采暖,舒适度好,但是一旦出现问题,维修麻烦,维修费用很高
3. 各种空调系统方案投资费用、运行费用分析
3.1 对于总建筑面积 110000m2（其中办公建筑面积为 40000m2，住宅建筑面积各种空调系统形式综合费用分析：为 70000m2）各种空调系统形式综合费用分析：序号系统 1 系统 2 系统 3 40000m2 住宅 40000m 住宅冬季采暖系统形夏季空调系统形式式 2 2 系统投资费用万元）（万元） 931.36 905 975 系统运行费用（元/m2 年） 22.65 住宅：住宅：32.5 住宅：住宅：3
4.10 备注含制备生活热水投资含制备生活热水投资不含生活热水投资水源热泵系统分体式空调分体式空调水源热泵系统燃气锅炉房市政热网 3.2、各种空调组合形式的投资费用和运行费用的对比分析图： 3.2、各种空调组合形式的投资费用和运行费用的对比分析图： 1200 1000 800 （万元） 600 400 200 0 系统1 系统2 系统3 130 136 投资费用年运行费用 931.36 975 905 90.6 综上所述：我方认为就选择空调形式而言，建议用户在有条件的情况下，综上所述：我方认为就选择空调形式而言，建议用户在有条件的情况下，采用水源热泵中央空调系统。采用水源热泵中央空调系统。该系
统相对于现阶段市场上的空调系统，该系统相对于现阶段市场上的空调系统，在初投资费用、运行费用、环境效益等诸多方面，有着比较大的优势。资费用、运行费用、环境效益等诸多方面，有着比较大的优势。合约采购部 20092009-6
水源热泵技术介绍及工作原理 水源热泵技术是利用地球表面浅层水源中吸收的太阳能和地热能而形成的低温低位热能资源，并采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移的一种技术。 地球表面浅层水源（地下水、河流、湖泊、海洋等）中吸收了太阳进入地球的相当的辐射能量，并且水源的温度一般都十分稳定。水源热泵中央空调系统是由末端系统，水源热泵中央空调主机系统和水源热泵水系统三部分组成。冬季为用户供热时，水源热泵中央空调系统从水源中提取低品位热能，通过电能驱动的水源热泵中央空调主机（热泵）“泵”送到高温热源，以空气或水作为载冷剂提升温度后送到建筑物中满足用户供热需求。夏季为用户供冷时，水源热泵中央空调系统将用户室内的余热通过水源中央空调主机（制冷）转移到水源水中，由于水源温度低，所以可以高效地带走热量，以满足用户制冷需求。通常水源热泵消耗1kW的能量，用户可以得到4kW以上的热量或冷量。 水源热泵的特点及优势 属于可再生能源利用技术 水源热泵是利用了地球水体所储藏的太阳能资源作为冷热源，进行能量转换的供暖空调系统。其中可以利用的水体，包括地下水或河流、地表的部分的河流和湖泊以及海洋。地表土壤和水体不仅是一个巨大的太阳能集热器，收集了47％的太阳辐射能量，比人类每年利用能量的500倍还多（地下的水体是通过土壤间接的接受太阳辐射能量），而且是一个巨大的动态能量平衡系统，地表的土壤和水体自然地保持能量接受和发散的相对的均衡。这使得利用储存于其中的近乎无限的太阳能或地能成为可能。所以说水源热泵是一种清洁的可再生能源的技术。 高效节能 水源热泵机组可利用的水体温度冬季为12-22℃，水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。而夏季水体为18-35℃，水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，机组效率提高。
地源热泵三联供系统介绍及应用 广州市密西雷电子有限公司――刘万才 1、概述 地源热泵三联供机组是一种利用地能（包括地下水、土壤、地表水等）作为冷（热）源，对室内空间提供采暖、空调与生活热水等多种功能的空调热水设备。地源热泵三联供通过输入少量的高品位能源（如电能），系统以水为载体，夏季制冷季时从室内吸收热量通过载体将热量释放到地下土壤中储存起来，同时载体得到冷却，从而实现对室内进行降温、除湿，该系统每消耗1KW的电能，可以得到4-5KW的冷量，同时所得生活热水为完全免费获得。冬季采暖时系统从地下土壤中吸收热量通过载体将热量释放到室内，满足室内供热与采暖的需求。地源热泵三联供所利用的是地球所储藏的太阳能资源作为冷热源，是清洁的可再生能源，取之不尽、用之不竭。热泵系统进行能量的转换利用，节能环保。 3、工程应用 3.1．工程根况: 本工程为上海某会所楼的中央空调，属于舒适性空调。空调使用面积为1200m2.层数为3层，主要区域为办公室，会议室、健身中心等；本大楼需要24小时有热水供应。 3.2．系统配置 经计算本工程总设计冷负荷为264KW，热负荷为160KW，热水用量为5T/天。空调主机选用PHNIX（芬尼克兹）型号为PWSRW250S-HGLQX地源三联供机组（地下环路式）系列4台。该机组单机制冷量为65KW；制热量为50KW；额定产热水量680L/h。 室内空调末端采用卧式暗装风机盘管，合理配置室内机机型，及均匀布置送、回风位置，保证房间气流组织，做到装潢及使用效果的完美。空调供回水系统采用异程式，管材为镀锌钢管，冷凝水管材用PVC管排至地漏，为防止冷结产生，分别采用20mm厚和8mm厚橡塑材料管材保温。空调机组在震动及运行方面具备良好的性能，且机组在冷量控制方面实行全自动控制运行。 热水供应系统，热水系统配置1个不锈钢保温水箱（有效容积为5m3）。机组进水和出水管接水箱，管材采用PPR管外包橡塑保温，水箱中热水经机组加热（水温55℃），由热水供水泵送到各用水点。
热泵是一种将低温热源的热能转移到高温热源的装置。通常用于热泵装置的低温热源改是我们周围的介质——空气、河水、海水，或者是从工业生产设备中排出助工质，这些工质常与周围介质具有相接近的温度。热泵装置的工作原理与压缩式制冷机是一致的；在小型空调器中，为了充分发挥它的效能，在夏季空调降温或在冬季取暖，都是使用同一套设备来完成的。在冬季取暖时，将空温器中的蒸发器与冷凝器通过一个换向阀来调换工作，见图2一17。 热泵工作原理图 [1] 由图2—17中可看出，在夏季空调降温时，按制冷工况运行，由压缩机排出的高压蒸汽，经换向阀(又称四通阀进入冷凝器，制冷剂蒸汽被冷凝成液体，经节流装置进入蒸发器，并在蒸发器中吸热，将室内空气冷却，蒸发后的制冷剂蒸汽，经换向阀后被压缩机吸入，这样周而复始，实现制冷循环。在冬季取暖时，先将换向阀转向热泵工作位置，于是由压缩机排出的高压制冷剂蒸汽，经换向阀后流入室内蒸发器(作冷凝器用，制冷剂蒸汽冷凝时放出的潜热，将室内空气加热，达到室内取暖目的，冷凝后的液态制冷剂，从反向流过节流装置进入冷凝器(作蒸发器用，吸收外界热量而蒸发，蒸发后的蒸汽经过换向阀后被压缩机吸入，完成制热循环。这样，将外界空气(或循环水中的热量“泵”入温度较高的室内，故称为“热泵”。上海冰箱厂生产的CKT 一3A 型窗式空调器，就是一种热泵式空调器。在图2—17的热泵循环中，从低温热源(室外空气或循环水，其温度均高于蒸发温度to 中取得Q 。kcal/h的热量，消耗了机械功ALkcal/h，而向高温热源(室内取暖系统供应了Qlkcal/h的热量，这些热量之间的关系是符合热力学第一定律的，即Q1=Q0十AL kcal/h
“地源热泵”的概念，最早于1912年由瑞士的专家提出，而该技术的提出始于英、美两国。 1946年美国在俄勒冈州的波兰特市中心区建成第一个地源热泵系统。但是这种能源的利用方式没有引起当时社会各界的广泛注意，无论是在技术、理论上都没有太大的发展。 20世纪50年代，欧洲开始了研究地源热泵的第一次高潮，但由于当时的能源价格低，这种系统并不经济，因而未得到推广。直到20世纪70年代初世界上出现了第一次能源危机，它才开始受到重视，许多公司开始了地源热泵的研究、生产和安装。这一时期，欧洲建立了很多水平埋管式土壤源热泵，主要用于冬季供暖。虽然欧洲是世界上发展地源热泵最成熟的地区，但是它也曾因为热泵专家不懂安装技术，安装工人又不懂热泵原理等因素，致使地源热泵的发展走了一段弯路。 随着科技的进步，关于能源消耗和环境污染的法律制订越来越严格，地源热泵的发展迎来了它的另一次高潮。欧洲国家以瑞士、瑞典和奥地利等国家为代表，大力推广地源热泵供暖和制冷技术。政府采取了相应的补贴政策和保护政策，使得地源热泵生产和使用范围迅速扩大。上世纪80年代后期，地源热泵技术已经趋于成熟，更多的科学家致力于地下系统的研究，努力提高热吸收和热传导效率，同时越来越重视环境的影响问题。地源热泵生产呈现逐年上升趋势，瑞士和瑞典的年递增率超过10％。美国的地源热泵生产和推广速度很快，技术产生了飞速的发展，成为世界上地源热泵生产和使用的头号大国。 从地源热泵应用情况来看，北欧国家主要偏重于冬季采暖，而美国则注重冬夏联供。由于美国的气候条件与中国很相似，因此研究美国的地源热泵应用情况对我国地源热泵的发展有着借鉴意义。 2005年美国商务部和密苏里大学在北京成立的环境和能源技术联合办公室（ETO），将国际地源热泵协会在中国的工作纳入其计划之中。 国内地源热泵应用 地源热泵系统，是冬供热夏制冷的好东西。他山之石，可以攻玉，了解一下我国地源热泵的发展及现状，可为推广技术借鉴。 中国早在50年代，就曾在上海、天津等地尝试采用夏取冬灌的方式抽取地下水制冷。天津大学热能研究所吕灿仁教授在1965年研制成功国内第一台水冷式热泵空调机。1997年，中国科技部与美国能源部签署了中美能源效率及可再生能源合作议定书，其中一项就是地源热泵的发展战略。1998年，中美两国确定在我国北京（代表北部寒冷地带）、宁波（代表中部夏热冬冷地带）、广州（代表南部亚热带），合作建立三个地源热泵的示范工程。北部示范工程是北京食品发酵研究所综合办公楼及专家楼，中部示范工程是宁波雅戈尔工业城，南部示范工程是广州松田职业技术学院。在这三个示范工程项目中，两个为地下水源热泵系统，一个为复合式地下水源热泵系统。 土壤源热泵的发展主要是从1998年开始。国内数家大学建立了土壤源热泵实验台，且大多数进行了地下换热器与地面热泵设备的长期联合运行。土壤源热泵系统最早应用在89年10月投入运行的上海闵行开发区办公楼，其技术和设备均由美国提供，使用情况良好。目前，国内的清华大学、天津大学、重庆大学、天津商学院、山东建工学院、中国科学院广州能源研究所等多家大学和研究机构都在对水源热泵进行研究，其中清华大学经过多年在多工况水源热泵的研究已经形成产业化的成果。 我国地源热泵的开发利用起步较晚，20世纪90年代开始推广和研究地源热泵系统。主要用于建筑物冬季供暖和夏季制冷。从2000年以来，地源热泵的开发利用在全国得到普遍推广，每年以10－15％的速度增长。京津地区发展速度最快。据中国地质调查局的资料显示，至2005年末，浅层地温能应用面积约2000万平方米。2005年以来，中国水源热泵的应用明显加快，由于这项技术比较成熟，在中国将进入大规模推广应用阶段。 北京是我国地源热泵技术推广较好的城市，主要原因是近年来，北京市根据城市能源发
水源热泵与地源热泵优缺点的比较 一、水源热泵深井技术介绍 1、水源热泵原理 地下水是一个巨大的天然资源，其热惰性极大，全年的温度波动很小，一般说来，埋藏于地表20M以下的浅表层地下水可常年维持在该地区年平均温度左右，是理想的天然冷热源。水源热泵系统正是利用地下水的特性而工作的一种新型节能空调。在水源热泵的水井系统中，水源热泵一般成井深度为50米到300米，因为此部分地下水主要由地表水补给，且不适宜饮用，故用于水源热泵中央空调是极佳选择水源中央空调系统的是由末端（室内空气处理末端等）系统，水源中央空调主机（又称为水源热泵）系统和水源水系统三部分组成。 为用户供热时，水源中央空调系统从水源中中提取低品位热能，通过电能驱动的水源中央空调主机（热泵）“泵”送到高温热源，以满足用户供热需求。为用户供冷时，水源中央空调将用户室内的余热通过水源中央空调主机（制冷）转移到水源中，以满足用户制冷需求。 1.1系统原理图：制热工况为例（制冷工况可通过阀门切换来实现，即使水源水进冷凝器，蒸发器的冷冻循环水接用户系统），系统原理见下图：
分类：水源热泵根据对水源的利用方式的不同，可以分为闭式系统和开式系统两种。 闭式系统是指在水侧为一组闭式循环的换热套管，该组套管一般水平或垂直埋于地下或湖水海水中，通过与土壤或海水换热来实现能量转移。 开式系统也就是通常所说的深井回灌式水源热泵系统。通过建造抽水井群将地下水抽出，通过二次换热或直接送至水源热泵机组，经提取热量或释放热量后，由回灌井群回地下。． 水源热泵原理图：
深井回灌开式环路
地下水平式封闭环路 2.水源热泵优点 2.1高效节能 水源热泵是目前空调系统中能效比(COP值)最高的制冷、制热方式，。4~6，实际运行为7理论计算可达到． 水源热泵机组可利用的水体温度冬季为12~22℃，水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。而夏季水体温度为18~35℃，水体温度比环境空气温度低，所以制冷的冷凝温
地源热泵空调系统使用手册 及 日常维护 湖南省第三建筑工程有限公司
目录 第一部分日常注意事项及维护步骤 (3) 一、技术分析 (3) （一）、地源热泵机组使用注意事项及日常维护 (4) 1、日常检查及保养周期 (4) 2、主机系统保养时常见故障和排除方法 (6) 3、地源热泵主机使用说明 (8) （二）、风机盘管的日常维护 (9) （三）、组合式空调机组的日常维护 (12) （四）、循环水泵的日常维护 (15) （五）、加湿器的日常维护 (16) 第二部分、空调运行记录表 (17) 1、地源热泵机组运行记录表 (17) 2、循环水泵运行记录表 (18) 3、系统运行启停时间记录表 (19) 4、风机盘管系统运行记录表 ......................... 错误！未定义书签。 5、新风机运行记录表 (20)
第一部分日常注意事项及维护步骤 一、技术分析 中央空调系统日常运行时、外部系统影响及使用质量等方面工作因素，其系统内部循环系统、传热系统、控制系统、运转部件、气密性元件等可能或多或少会发生一些偏差或改变。此时，使用时日常保养工作显得尤为重要，如系统不能得到及时的调整、清洗和处理，轻者可能造成设备或部件无法最佳工作，严重的将导致系统运行可靠性与使用寿命受到影响，并引起设备故障率与系统运行能耗的增加。 主要表现在以下几个方面： （一）：地源热泵机组使用注意事项及日常维护 （二）：风机盘管的日常维护 （三）：组合式空调机组的日常维护 （四）：循环水泵的日常维护 （五）：加湿器的日常维护
（一）、地源热泵机组使用注意事项及日常维护1、日常检查及保养周期 1.1、日常检查项目表
关于地源热泵技术的毕业论文开题报告 一、选题的依据及意义： 1．依据： 进入90年代后，我国的居住环境和工业生产环境都已广泛地应用 热水供应装置，热水供应装置已成为现代学校居住必备。90年代中期，由于大中城市电力供应紧张，供电部门开始重视需求管理及削峰填谷，热泵供热技术提到了议事日程。近年来，由于能源结构的变化，促进 了地源热泵供热机组的快速发展。 随着生产和科技的不断发展,人类对地源热泵供热技术也进行了一 系列的改进,同时也在积极研究环保、节能的地源热泵供热产品和技术,现在利用成熟的电子技术来进行综合的控制，并和太阳能结合更注意 能源的综合利用、节能、保护环境及趋向自然的舒适环境必然是今后 发展的主题。 2．意义： 地源热泵技术，是利用地下的土壤、地表水、地下水温相对稳定 的特性,，通过消耗电能，在冬天把低位热源中的热量转移到需要供热 或加温的地方，在夏天还可以将室内的余热转移到低位热源中,达到降 温或制冷的目的。地源热泵不需要人工的冷热源,可以取代锅炉或市政 管网等传统的供暖方式和中央空调系统。冬季它代替锅炉从土壤、地 下水或者地表水中取热,向建筑物供暖;夏季它可以代替普通空调向土壤、地下水或者地表水放热给建筑物制冷。同时,它还可供应生活用水，可谓一举三得，是一种有效地利用能源的方式。通常根据热泵的热源（heatsource）和热汇（heatsink）（冷源）的不同，主要分成三类：空气源热泵系统(air-sourceheatpump)ashp 水源热泵系统(water-sourceheatpump)wshp 地源热泵系统(ground-sourceheatpump)gshp 平时还有人把热泵系统按照一次和二次介质的不同，分别叫做： 空气---水热泵系统 水---空气热泵系统
辛集市阳光壹号翡翠园住宅小区 建筑能耗监测 审查：XXX 校对：XXX 设计：XXX 2011年06月09日
1.设计依据 1.1《过程检测及控制流程图图形符号和文字代号》GB2625－81 1.2《民用建筑电气设计规范》JGJ16 －2008 1.3《财政部、建设部关于加强可再生能源建筑应用示范管理的通知》（财建[2007]38号） 1.4《关于加快开展可再生能源建筑应用示范项目验收评估工作的通知》（财办建[2009]116号） 2.概述 地源热泵技术是一种利用浅层常温土壤或地下水中的能量作为能源的高效节能、零污染、低运行成本的既可供暖又可制冷并能提供生活热水的新型热泵技术。热泵是一种从低温热源汲取能量，使其转换成有用热能的装置。 系统由水循环系统、热交换器、地源热泵机组和控制系统组成。冬季代替锅炉从土壤中取出热量，以30-40℃左右的热风向建筑物供暖，夏季代替普通空调向土壤排热，以10—17℃左右的冷风形式给建筑物制冷。同时，它还能供应生活热水。它的最大优点是节能、无污染和运行费用低、空气质量高。它不向外界排放任何废气、废水、废渣，是一种的理想的“绿色技术”。从能源角度来说，它是一种用之不尽的可再生能源。 先进的自动化技术在可再生能源建筑应用中已广泛使用，并发挥出显著的技术经济效益。在系统控制过程中，通过对水泵、热泵、机组以及水流流量的控制和监测，使系统达到最大程度的高效和节能。 3.监控系统构成 根据本工程的实际情况及工艺要求，监控系统设计采用分布式计算机监控系统。系统由中心监控计算机和现场控制分站组成，采用以太网及现场控制总线相结合的通讯网络。同时中心监控计算机预留与物业管理网络衔接的通讯接口。设置中央控制室，中央控制室内设置中央监控计算机、打印机、投影仪等设备。 由可编程序控制器及自动化仪表组成检测控制系统---现场控制站，对各工艺过程进行分散控制；再由中央控制室，对全系统实行集中管理。分控站与中央控制室之间由以太网进行数据通信。
地源热泵 地源热泵的利用是国土资源部大力推广的一种新型环保、节能技术,具有再生、清洁、安全、高效的特点。 地源热泵系统的利用分地埋管地热源系统、地下水地热源系统和地表水地热源系统。 量转移到建筑物内 , 一个年度形成一个冷热循环 . 是最具有发展前景的一种形式。但对于该项技术的使用,受限制较多(需要当地土地资源部门对当地土地资源的评估、批准 ,而且其初步的投资较高。 2. 地表水地热源系统,即污水源热源系统。城市污水来源广泛,汇流面积大,污水原水流量具有小时变化规律明确、日流量相对稳定、随着城市规模的扩大而呈逐年递增的趋势。利用污水热泵空调系统不仅可以使污水资源化,更是改善我国供暖以煤为主的能源消费结构现状的有效途径。城市污水有三种形式:原生污水、二级再生水和中水。原生污水是指未经过任何物理手段处理的污水。运用原生污水源热泵空调系统相比于二级再生水和中水热泵空调系统的初投资及运行费用低。城市污水温度变化幅度较小,与环境温度相比,表现为冬暖夏凉,污水温度在冬季通常为13℃ ~17℃,在夏季为 22℃ ~25℃与河水及空气相比较,城市污水在温度在冬季最高、夏季最低,全年波动最小。污水的温度在城市可以利用的热能中是最多的。而且在能量消费密度越高的城市中其蕴藏的热量也越大。虽然污水的热赋存量很大,却不适用于产生动力,仅适用于 50℃一下的低温用户。
由于城市污水具有比较稳定的流量和适宜的温度, 污水源热泵系统能够高效稳定、安全可靠的运行, 可使夏季室温保持在 21℃ ~26℃, 冬季可达 18℃ ~24℃ . 城市污水热源泵,容易安装。一套设备可以实现夏季供冷、冬季供热,设备利用率高,总投资额为传统空调的 60%。 该技术已在北京、秦皇岛、哈尔滨等地开始运用。 下面是污水热源泵系统原理图: 但该项技术对于污水的需求量非常大,受水资源的限制。 3. 地下水热源系统(水源热泵常常被人们赞誉为“绿色空调” 。水源热泵就是以地下水作为冷热 " 源体 " ,在冬季利用热泵吸收其热量向建筑物供暖,在夏季热泵将吸收到的热量向其排放、实现对建筑物供冷。传统的暖通空调系统需要很多辅助系统或设备来完成一个完整的暖通空调功能,如冷却塔。而水源热泵系统只是通过与地下水的热交换来完成制冷或制热的效果。只应用一个硬件系统, 通过在不同季节进行冷凝器和蒸发器的转换,就可以完成制冷与制热功能的转换。该向技术已在我市部分楼盘开始使用。
新龙生态林工程项目指挥部（办公楼） 地源热泵空调系统操作手册
工程概况 工程名称：新龙生态林工程项目指挥部（办公楼）地源热泵空调系统工程地点：常州市新北区长江北路 建设单位：常州龙城生态建设有限公司 施工单位：江苏凯源机电设备安装工程有限公司 设备描述 1、本工程系统为地源热泵系统，主机品牌为上海美意，配置热泵机组4台；室内风机盘管品牌为浙江盾安，室内配置风机盘管57台；中厅配置风管式机组2台，配置室内新风机4台。 地源侧配备循环水泵两台，一用一备；空调侧配备循环水泵两台，一用一备。 地源侧与空调侧各配置定压稳压装置一套。 2、美意主机液晶控制面板使用说明：
○1开关 ○2模式 ○3热水 ○4温度加键/风速 ○5确认 ○6温度减键/睡眠 ○7设置 ○8清除 ○9节能 ○10室温 3、室内风机盘管液晶控制面板使用说明： ○1开/关机按键 ○2模式按键，冷/热转换 ○3风量调节键 ○4/○5温度设置键 ○6红外接收窗 ○7/○8冷/热符号 ○9通风符号 ○10自动风速符号 ○11手动风速符号 ○12室温符号 ○14/○15温度显示
4、新风机组液晶控制面板使用说明 ○1开关键 ○2模式键 ○3风速键 ○4/○6上下键 ○5空格 开机步骤 开启地源侧水泵和空调侧水泵 按主机液晶控制面板开关，依次开1#、2#机 开启室内液晶控制面板开关（设置温度及风量） 关机步骤 关闭室内液晶控制面板开关
关闭主机液晶控制面板开关 关闭地源侧水泵和空调侧水泵 五、中厅风管机组操作步骤 中厅部分空调机组控制箱 1、按开机键，运行灯亮，机组启动运转 2、按停机键，停止灯亮，机组停止运转
水源热泵控制系统 水源热泵作为一种用地下恒温水源代替冷却塔的高效节能空调，在实际应用中，为了进一步提高节能效果，还应尽可能减少主机、冷冻水泵和冷却水泵等主要耗能设备的用能。传统的空调水系统使用定流量的运行方式，水源热泵主机本身具有能量调节机构，根据负载变化输出的能量可以在额定值的25％-100％的范围内调整。但是，冷冻水泵和冷却水泵却不随着负载变化做出相应的调节，流量保持不变，导致水系统经常在大流量、小温差的工况下运行，电能浪费很大。采用定温差变流量的水系统控制，可以避免这种浪费。 采用这种控制方式，可以把进回水的温差固定在一个较大的给定值上，在用户负荷较小时，通过减少流量来满足用户要求，这样水泵的能耗可以大大减少。随着冷机技术的进步，蒸发器的流量可以在额定流量的60%-100%范围内变化，这样就为采用交流变频调速器对水源热泵系统中的水泵进行变流量节能控制提供了技术保证。本文将利用PLC、触摸屏和变频器对水源热泵进行变频节能控制。 2 变频节能控制方案 采用变频器配合可编程控制器组成控制单元,其中冷却水泵、冷冻水泵均采用温度自动闭环调节，即用温度传感器对冷却水、冷冻水的水温进行采样,并转换成电信号(一般为4-20 mA,0-10 V等)后送至PLC,通过PLC将该信号与设定值进行比较再作PID运算后，决定变频器输出频率,以达到改变冷冻水泵、冷却水泵转速,从而达到节能目的。 2.1冷冻水系统 系统采用定温差变流量的方式运行，在保证最末端设备冷冻水流量供给的情况下，确定一个冷冻水泵变频器工作的最小工作频率作为水泵运行的下限频率并锁定；将电动机工频设定为上限频率，改变变频器频率就可以调节系统的流量。
地源热泵系统操作手册 Prepared on 24 November 2020
新龙生态林工程项目指挥 部（办公楼） 地源热泵空调系统操作手册 一、工程概况 工程名称：新龙生态林工程项目指挥部（办公楼）地源热泵空调系统 工程地点：常州市新北区长江北路 建设单位：常州龙城生态建设有限公司 施工单位：江苏凯源机电设备安装工程有限公司 二、设备描述 1、本工程系统为地源热泵系统，主机品牌为上海美意，配置热泵机组4台；室内风机盘管品牌为浙江盾安，室内配置风机盘管57台；中厅配置风管式机组2台，配置室内新风机4台。 地源侧配备循环水泵两台，一用一备；空调侧配备循环水泵两台，一用一备。 地源侧与空调侧各配置定压稳压装置一套。 2、美意主机液晶控制面板使用说明： ○1开关 ○2模式 ○3热水
○4温度加键/风速 ○5确认 ○6温度减键/睡眠 ○7设置 ○8清除 ○9节能 ○10室温 3、室内风机盘管液晶控制面板使用说明：○1开/关机按键 ○2模式按键，冷/热转换 ○3风量调节键 ○4/○5温度设置键 ○6红外接收窗 ○7/○8冷/热符号 ○9通风符号 ○10自动风速符号 ○11手动风速符号 ○12室温符号 ○14/○15温度显示 4、新风机组液晶控制面板使用说明 ○1开关键 ○2模式键
○3风速键 ○4/○6上下键 ○5空格 三、开机步骤 1、开启地源侧水泵和空调侧水泵 2、按主机液晶控制面板开关，依次开1#、2#机 3、开启室内液晶控制面板开关（设置温度及风量） 四、关机步骤 1、关闭室内液晶控制面板开关 2、关闭主机液晶控制面板开关 3、关闭地源侧水泵和空调侧水泵 五、中厅风管机组操作步骤 中厅部分空调机组控制箱 1、按开机键，运行灯亮，机组启动运转 2、按停机键，停止灯亮，机组停止运转
地源热泵的研究与应用 重庆大学 李保群 康侍民 段凯 摘 要：本文介绍了地源热泵的工作原理和基本类型; 比较了地源热泵与普通空调系统的特点,得出地源热泵在技术上和经济上具有明显优势的结论。介绍了地源热泵技术在工程中的应用，分析了地源热泵在中国的发展前景。关键词：地源热泵 应用 展望 Abstract:The development of ground-source heat pump ( GSHP) at home and abroad is briefly introduced. The working principle and fundamental types are discussed here. With the comparison between the GSHP and common airconditioner, the apparent advantages in technology and economics for the GSHP are presented. The development of ground-source heat pump’s application in engineering were introduced. Good prospect of development and utilization of ground-source heat pump technology in China was brought forword. Keywords: ground-source heat pump, application, prospect。 1 热泵 1．1 热泵就是通过制冷循环使热量从温度低的介质流向温度高的介质的装置。根据供热时所采用的低品位热源分类，热泵可分为：空气源热泵、水源热泵和地源热泵。其中，地源热泵包括地下水源热泵和地下土壤源热泵。 地源热泵技术是利用地下的土壤、地表水、地下水温相对稳定的特性，通过消耗电能，在冬天把低位热源中的热量转移到需要供热或加温的地方，在夏天还可以将室内的余热转移到低位热源中，达到降温或制冷的目的。地源热泵不需要人工的冷热源，可以取代锅炉或市政管网等传统的供暖方式和中央空调系统。冬季它代替锅炉从土壤、地下水或者地表水中取热，向建筑物供暖；夏季它向土壤、地下水或者地表水放热，达到给建筑物降温的目的。同时，它还可供应生活用水，可谓一举三得，是一种有效利用能源的方式。 地源热泵（Ground Source Heat Pumps ,GSHP）系统包括三种不同的系统：以利用土壤作为冷热源的土壤源热泵，又称为地下耦合热泵系统（ Ground-coupled heat pump systems）或者地下热交换器热泵系统（Ground heat exchanger）；以利用地下水为冷热源的地下水热泵系统（ Ground water heat pumps）；以利用地表水为冷热源的地表水热泵系统（ Surface-water heat pumps）。 1．2 土壤源热泵[1]
地源热泵技术介绍 一、什么是热泵 热泵是一种能从自然界的空气、水或土壤中获取低品位热，经过电力做功，输出可用的高品位热能的设备，可以把消耗的高品位电能转换为3倍甚至3倍以上的热能，是一种高效供能技术。热泵技术在空调领域的应用可分为空气源热泵、水源热泵以及地源热泵三类。由于热泵是提取自然界中能量，效率高，没有任何污染物排放，是当今最清洁、经济的能源方式。在资源越来越匮乏的今天，作为人类利用低温热能的最先进方式，热泵技术已经在全世界范围内受到广泛关注和重视。 二、什么是地源热泵 地源热泵(也称地热泵)是利用地下常温土壤和地下水相对稳定的特性，通过深埋于建筑物周围的管路系统或地下水，采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移与建筑物完成热交换的一种技术。 三、地源热泵的结构 地源热泵空调系统主要分为三个部分：室外地能换热系统、水源热泵机组系统和室内采暖空调末端系统。其中水源热泵机组主要有两种形式：水-水型机组或水-空气型机组。三个系统之间靠水或空气换热介质进行热量的传递，水源热泵与地能之间换热介质为水，与建筑物采暖空调末端换热介质可以是水或空气。 四、地源热泵的基础原理 地源热泵原理是：冬季，热泵机组从地源（浅层水体或岩土体）中吸收热量，向建筑物供暖；夏季，热泵机组从室内吸收热量并转移释放到地源中，实现建筑物空调制冷。根据地热交换系统形式的不同，地源热泵系统分为地下水地源热泵系统和地表水地源热泵系统和地埋管地源热泵系统。 1、地源热泵制热原理 地源热泵系统在制冷状态下，地源热泵机组内的压缩机对冷媒做功，使其进
行汽-液转化的循环。通过冷媒/空气热交换器内冷媒的蒸发将室内空气循环所携带的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/水热交换器内冷媒的冷凝，由循环水路将冷媒中所携带的热量吸收，最终通过室外地能换热系统转移至地下水或土壤里。在室内热量通过室内采暖空调末端系统、水源热泵机组系统和室外地能换热系统不断转移至地下的过程中，通过冷媒-空气热交换器（风机盘管），以13℃以下的冷风的形式为房供冷。 2、地源热泵制冷原理 地源热泵系统在制热状态下，地源热泵机组内的压缩机对冷媒做功，并通过四通阀将冷媒流动方向换向。由室外地能换热系统吸收地下水或土壤里的热量，通过水源热泵机组系统内冷媒的蒸发，将水路循环中的热量吸收至冷媒中，在冷媒循环的同时再通过冷媒/空气热交换器内冷媒的冷凝，由空气循环将冷媒所携带的热量吸收。在地下的热量不断转移至室内的过程中，以室内采暖空调末端系统向室内供暖。
一、地源热泵系统简介 0 引言 “热泵”这一术语是借鉴“水泵”一词而来。在自然环境中，水往低处流动，热向低温位传递，水泵将水从低处“泵送”到高处利用。而热泵可将低温位热能“泵送”（交换传递）到高温位提供利用。在我国《暖通空调术语标准（GB50155－02）》中，对“热泵”的解释是“能实现蒸发器和冷凝器功能转换的制冷机”。我们也可以称热泵为既可以制冷又可以供热的机组。热泵的分类多种多样，国际上通常根据热泵的热汇：即冷源和热源的不同，以及供暖和制冷输送介质的不同进行热泵分类。当按冷源和热源分类时，可分为空气源热泵、水源热泵、地源热泵三大类。由于输送冷、热量的介质主要为空气和水，当同时考虑冷、热源的输送介质时，就形成了：空气－水热泵、水－空气热泵（包括地下水热泵和地表水热泵）、水－水热泵、以及地下耦合热泵。 地源热泵（GSHP）是一个广义的术语，它包括了使用土壤、地下水和地表水作为热源和冷源的热泵系统。即：地下耦合热泵系统，也叫地下热交换器地源热泵系统、地下水热泵系统、地表水热泵系统。地源热泵还有一系列其他术语：如地热热泵、地能热泵、地源系统等。1997年之后由ASHAE统一为标准术语：地源热泵（ground-source heat pump，GSHP）。 00 空气源热泵
空气源热泵以室外空气作为热源。在供热工况下将室外空气作为低温热源，从室外空气中吸收热量，经热泵提高温度送入室内供暖。空气源热泵系统简单，初投资较低。空气源热泵的主要缺点是在夏季高温和冬季寒1 冷天气时热泵的效率大大降低。而且，其制热量随室外空气温度降低而减少，这与建筑负荷需求正好相反。因此当室外空气温度低于热泵工作的平衡点温度时，需要用电或其它辅助热源对空气进行加热。此外，在供热工况下空气源热泵的蒸发器上会结霜，需要定期除霜，这也消耗大量的能量。在寒冷地区和高湿度地区热泵蒸发器的结霜成为较大的技术障碍。在夏季高温天气，由于其制冷量随室外空气温度升高而降低，同样可能导致系统不能正常工作。空气源热泵不适用于寒冷地区，应用受到很大局限。 01地下水源热泵 地下水源热泵系统的热源是从水井或废弃的矿井中抽取的地下水。经过换热的地下水可以排入地表水系统，但对于较大的应用项目通常要求通过回灌井把地下水回灌到原来的地下水层。最近几年地下水源热泵系统在我国得到了迅速发展。但是，应用这种地下水热泵系统也受到许多限制。首先，这种系统需要有丰富和稳定的地下水资源作为先决条件。因此在决定采用地下水源热泵系统之前，一定要作详细的水文地质调查，并先打斟测井，以获取地下温度、地下水深度、水质和出水量等数据。地下水热泵系统的经济性与地下水层的深度有很大的关系。如果地下水位较低，不仅成井的费用增加，运行中水泵的耗电
水源热泵热水机组 设 计 方 案 方案目录 方案概述......................... 第一章水源热泵中央空调介绍.............. 第二章水源热泵中央空调相关政策依据........... 第三章方案设计..................... 第四章工程概算..................... 第五章水源热泵系统技术特点............... 第六章公司简介..................... 第七章工程清单目录...................
方案概述 本方案采用水源热泵中央空调新技术，水源热泵中央空调是二十世纪七十年代以来欧美发达国家大力推广的空调新技术。它是利用地下浅层水中低品位能源制冷和制热，空调运行成本比传统电制冷空调节约 50%以上。 第一章水源热泵中央空调介绍 一、水源热泵现状及政策依据 水源热泵最早源于 1912 年瑞士的一项发明专利，二十世纪七十年代能源危机以后，这一节能、环保的空调技术受到西方国家的重视。水源热泵技术在美国、加拿大和北欧国家和地区已得到广泛地应用。瑞士的普及率达到 50%以上，美国推广速度以每年 20%的速度递增。 1995 年中美签署了《中华人民共和国国家科学委员会和美利坚合众国能源部效率和再生能源技术的发展与利用领域合作协议书》，并与 1997 年又签署了该合作协议书的附件六——《中华人民共和国国家科学技术委员会与美利坚合众国能源部地能开发利用的合作协议》。其中，两国政府将地源热泵空调技术列为能源效率和再生能源的合作项目。建设部 2000 年第 76号令也将地热、可再生能源以及空调节能技术列入建设部推广项目。2004年9月 14日国 家发改委高技术处颁发了《关于组织实施“节能和新能源关键技术”的通知》，将地热、热泵列为重点开发内容。 2005年 2月28日第十届全国人民代表大会常务委员会第十届会议通过了《中华人民共和国可再生能源法》鼓励大力推广应用太阳能、地热能、水能等可再生能源。 与此同时，适合推广水源热泵的北京市、山东、河南、辽宁、河北等地政府对推广水源热泵空调制定了优惠政策。这一举措极大的促进了我国地源热泵技术的发展。 北京市第一个地温空调工程——蓟门饭店（两会代表驻地）已运行七年。运行成本低于原燃煤锅炉和单冷机组，比改造前每年可节约数十万运行费用。 二、水源热泵工作原理水源热泵技术利用地球表面浅层水源（如地下水、河流和湖泊）中低品位热能资源，通过逆卡诺循环实现低品位热能向高品位热能转移的一种技术。它以水为工作介质将地下土壤中的低品位热能提取出来，经高效的热泵机组，利用少量的高品位电能，将水中的低品位能量输送到空调场所，完成热交换的地下水又重新回灌到地下去。井水是在金属管路中闭路循环的，水不与大气接触，不消耗水，也不污染水，只提取水中的热能。地温空调省去了锅炉和冷却塔，夏天用地下水作冷却水，同时将冷量搬运到地下，冷却效果优于冷却塔；冬天，

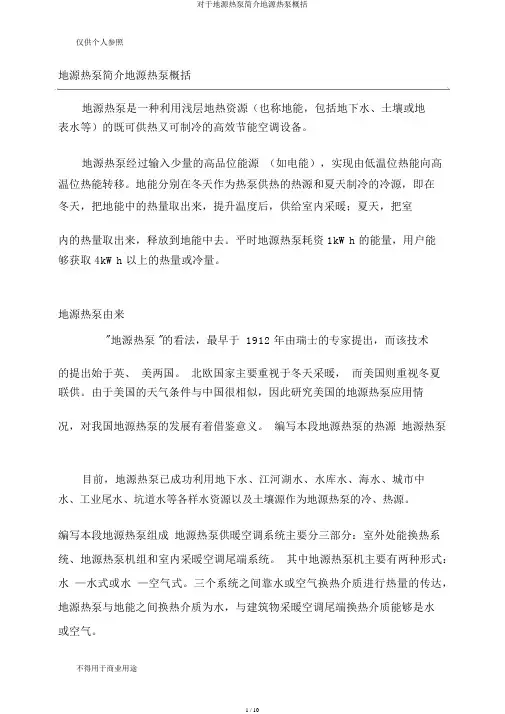

地源热泵简介地源热泵概述 地源热泵是一种利用浅层地热资源（也称地能，包括地下水、土壤或地表水等）的既可供热又可制冷的高效节能空调设备。 地源热泵通过输入少量的高品位能源(如电能),实现由低温位热能向高温位热能转移。地能分别在冬季作为热泵供热的热源和夏季制冷的冷源,即在冬季,把地能中的热量取出来,提高温度后,供给室内采暖;夏季，把室内的热量取出来，释放到地能中去。通常地源热泵消耗１kWh的能量，用户可以得到４ｋＷh以上的热量或冷量。 地源热泵由来 "地源热泵"的概念，最早于１９12 年由瑞士的专家提出,而该技术的提出始于英、美两国。北欧国家主要偏重于冬季采暖,而美国则注重冬夏联供。由于美国的气候条件与中国很相似，因此研究美国的地源热泵应用情况,对我国地源热泵的发展有着借鉴意义。编辑本段地源热泵的热源地源热泵目前,地源热泵已成功利用地下水、江河湖水、水库水、海水、城市中水、工业尾水、坑道水等各类水资源以及土壤源作为地源热泵的冷、热源。编辑本段地源热泵组成地源热泵供暖空调系统主要分三部分:室外地能换热系统、地源热泵机组和室内采暖空调末端系统。其中地源热泵机主要有两种形式：水—水式或水—空气式。三个系统之间靠水或空气换热介质进行热量的传递，地源热泵与地能之间换热介质为水，与建筑物采暖空调末端换热介质可以是水或空气。 主要特点
（1）地源热泵技术属可再生能源利用技术。由于地源热泵是利用了地球表面浅层地热资源(通常小于4０0米深）作为冷热源,进行能量转换的供暖空调系统。地表浅层地热资源可以称之为地能,是指地表土壤、地下水或河流、湖泊中吸收太阳能、地热能而蕴藏的低温位热能。地表浅层是一个巨大的太阳能集热器，收集了４7%的太阳能量，比人类每年利用能量的5０0倍还多。它不受地域、资源等限制,真正是量大面广、无处不在。这种储存于地表浅层近乎无限的可再生能源,使得地能也成为清洁的可再生能源一种形式。 （2）地源热泵属经济有效的节能技术。其地源热泵的COP值达到了４以上,也就是说消耗1KWh的能量,用户可得到4KＷh以上的热量或冷量。 （3）地源热泵环境效益显著。其装置的运行没有任何污染,可以建造在居民区内,没有燃烧，没有排烟,也没有废弃物,不需要堆放燃料废物的场地，且不用远距离输送热量。 （4）地源热泵一机多用，应用范围广。地源热泵系统可供暖、空调，还可供生活热水,一机多用,一套系统可以替换原来的锅炉加空调的两套装置或系统；可应用于宾馆、商场、办公楼、学校等建筑，更适合于别墅住宅的采暖、空调。然而实现地源热泵主机系统的这一机多用，则需要一整套系统解决方案,其有动力输配系统-----节能空调机房，室内末端输送设备采用地暖分集水器，水力平衡分配器，生活热水采用多功能水箱。由此可体现出地源热泵主机的一机多用也代表着暖通系统的整个运行体系。水力平衡分配器（5）地源热泵空调系统维护费用低。地源热泵的机械运动部件非常少,所有的部件不是埋在地下便是安装在室内，从而避免了室外的恶劣气候，机组紧凑、节省空间;自动控制程度高,可无人值守。
水源热泵供暖系统供水温度的确定 因为水源热泵供暖系统能够将通常情况下不能被直接利用的低位热能从水源中取出，提升后并加以利用，具有良好的节能环保特性。现针对利用水源热泵系统进行供暖时，其供水温度的选择问题进行分析。 1、供水温度对水源热泵机组运行的影响 在冬季供暖工况下，如果水源热泵低温热源侧的进出口水温不变，则水源热泵的供水温度越高，其制热性能系数（cop值）就越低，提供相同的热量所需的运行费用就越高。COP=38.126△t-0.633，△t=(th.i+th.o)/2-(tc.i+tc.o)/2 2、合理的供水温度选择 通过上面的计算可知，利用水源热泵机组进行冬季供暖时，供水温度越低，机组的cop值就越大，经济性越好，但供水温度也不能太低，否则将导致末端散热设备过大或无法满足散热设备对供水温度的内在要求。显然合理的供水温度应该是既能满足用户的用热需求，同时又有最佳的经济性。 3、如果水源热泵机组供水温度过高，水流量不变的情况下，蒸发压力即吸气压力会增加，同样的对应的制热量也会增加，消耗功率也会增加。，主要原因是因为对机组而言，过高的蒸发器水体温度，会导致蒸发压力过高，而对特定的冷煤系统在应用过程中，冷凝压力是一个定值，这个时候压差比就比较小，压差比小就意味着压缩机而言回油会受到很大的影响，无法保证热泵系统的正常工作，温度过高也会烧坏压缩机。
解决设想方案 日本在1980年代开展了超级热泵计划，开发出4类热泵，其中有利用45度余热水，制热出水温度85的中高温热泵，以及利用80度余热水，产出150度蒸汽的高温热泵。 欧洲有采用改进离心压缩机性能技术路线的高温热泵，采用R134a制冷剂，三级离心压缩模式，制热出水温度可以达到85度。 一般需要解决以下几个关键技术问题。 1.压缩机的选择：热泵设备常用的压缩机类型主要是螺杆压缩机、全封闭涡旋压缩机与半封闭活塞压缩机等，经过对不同类型压缩机工作特性进行比较研究，高温热泵设备一般选用全封闭涡旋压缩机。 2.工质的选择：为保证高温热泵设备在稳定的可允许的工作压力下运用，采用特殊的制冷剂为工质，换热效率高并对环境无污染，对臭氧层无破坏作用。 3.氟路系统控制的优化：保证整体机组的长时间高温稳定运行和使用寿命，并根据环境温度和蒸发温度，自动调节高温空气热泵设备运行工作状态和调件。
水地源热泵技术的应用和推广分析 随着国家有关能源政策的转变，燃煤采暖的时代已经过去，在北方需要供暖的建筑和企业面临的困难越来越明显。用燃气因费用太高而无法接受，用空气源热泵则是投资中等，能解决冬暖夏凉的好方法，但因其COP（节能指数越高则意味着越节能，费用下降，反之则成正比）只能达以2.0-3.5之间，且冬季部分小品牌还延续过去的中央空调的性能，只能在1.0左右，只有部分超低温空气源才能达到冬季运行COP2.5左右，虽然是现今最先进的技术，但因初装费较高，运行节能一般也只能部分效益好的企业和个人才能使用。 水源、地源热泵技术在发达的欧美国家已经普遍应用，节能效果明显，能效COP均为5.0以上。 水、地源热泵技术引入我国已经有近20年，时间虽短暂但推广很快，全国各地均有应用，但因为技术原因产生了大量不利的影响，如下所述： 一、水源地源热泵项目投资较大，部分用户为了减少投资间接的改变了原来的设计，缩小安装功率，降低投资成本，使本来就设计不足的机组更小，结果使用起来不能满足要求，为了推卸责任，直接断言，不好用！ 二、安装方面由于水、地源热泵空调引入中国只有不足20年，而生产热泵机组的厂家又不做安装工程，当然，安装所涉及的附属设备数量和造价远远的大于机组本身。当然要求安装方面有更专业的技
术支持，此方面不像机组直接引入外国的产品就行，而是由国内的公司和人员提供安装和服务。因此，一但安装队伍技术经验不足，就会直接影响安装使用的效果，一但效果不理想，用户就会直接否定产品，不好用！ 三、水源热泵原理就是抽取地下水提取能量后再排到地下，既不污水源也不浪费地下水。但由于业主的省钱思想或由于打井队伍技术不佳或由于设计不合格等原因，造成地下水抽取提出能量后无法灌回地下，部分用户就直接将水排到露地排水沟，造成地下水浪费。因此，国家在10年前还是支持水源热泵项目的，还有大量的财政补贴，几年下来发现无法控制地下水私自排放，就直接禁止再装配水源热泵机组了。但因水源热泵的节能效果和运行的稳定性与现有的其它节能产品确实无与伦比，因此部分地区又开始允许安装了，但要实行严格和审批和检查。 河水源、海水源和污水源热泵空调系统依然还在鼓励的范围内，补贴数额各地有所不同。 四、地源热泵原理是利用地埋管道通过管道换热的原理提取地下能源的一种新型节能方法，通过热泵提取地下的热量为建筑冬季供暖，夏季可通过同样原理提取地下冷量为建筑制冷，综合能效5.0以上。此种方法投资最高，运行稳定，一度成为北方地区推广最为普遍的技术。但随着时间的推移，问题也越来越明显，因北方地区供暖时间远大于夏天制冷，地表土壤中热量损失大于夏天制冷时热量补充，因此多年以后，确切的说6-10年后个别系统就会出现了冬季供暖不
