专利名称：一种机制木炭装置专利类型：实用新型专利
发明人：李威
申请号：CN200520104191.2申请日：20050823
公开号：CN2837303Y
公开日：
20061115
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种机制木炭装置，包括有炭化炉和成棒机，所述成棒机包括有螺旋推进器、定向锥套、电加热套和导向管，该定向锥套大口径端设在推进器的出口处，其另一端与导向管相连；所述电加热套套在定向锥套外；所述导向管与炭化炉连接；所述炭化炉包括排烟口和净化器，所述排烟口与净化器相连。
本实用新型能将木屑、秸秆、稻壳等碎屑物料通过炭棒机，被制作成结实的棒材，将其在炭化炉中进行炭化操作，得到成型木炭；整个制作过程简便，生产效率高和自动化程度高；产品结构简单、紧凑、成本低廉。
申请人：李威
地址：100081 北京市海淀区中关村南大街12号区划与工肥所三楼
国籍：CN
代理机构：北京市合德专利事务所
代理人：王文会
更多信息请下载全文后查看。
![制造木炭、竹炭或活性炭的方法和装置[发明专利]](https://img.taocdn.com/s1/m/936f76c9453610661fd9f430.png)
专利名称：制造木炭、竹炭或活性炭的方法和装置专利类型：发明专利
发明人：张广志
申请号：CN200410044970.8
申请日：20040608
公开号：CN1706915A
公开日：
20051214
专利内容由知识产权出版社提供
摘要：本发明提供一种改进的制造木炭、竹炭或活性炭的方法和装置，采取的技术手段为在欲炭化材料进入炉窑加热到向其表面洒布收敛剂熟石膏粉或硫酸锌，并在停止炭化加热后从炉窑顶部设置的进气管口吹入活性气体氮气，使冷却阶段处在活性气体中，这样制得的木炭或活性炭无夹生现象，得率高，能显著提高质量和生产者的经济效益。
申请人：张广志
地址：221642 江苏省徐州市沛县胡寨镇辛庄南京林业大学沛县学院科研基地
国籍：CN
更多信息请下载全文后查看。
![一种机制木炭加工装置[实用新型专利]](https://img.taocdn.com/s1/m/f3db62e5844769eae009edf7.png)
专利名称：一种机制木炭加工装置专利类型：实用新型专利
发明人：蔡绍珍
申请号：CN201921925094.8申请日：20191110
公开号：CN211278890U
公开日：
20200818
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种机制木炭加工装置，包括机制木炭加工挤出机，所述加工挤出机的挤出端设有机制木炭支撑板，支撑板远离挤出机的一端向下倾斜成斜面，斜面的上方设信号发射器，与信号发射器对应设信号接收器；所述支撑板上方靠近斜面的上方设切刀，所述切刀的上端连接气缸的输出轴；所述信号接收器通过控制器连接气缸，控制器接受信号接收器的信号控制气缸的运行；切刀的下方设八字形刮片，八字形刮片的内部设倒八字形刮刀；气缸输出轴收缩时，在自身弹性作用下，八字形刮片抵接切刀的锋利端面。
本实用新型具有能够等段切分机制木炭且切断面较为整齐的效果。
申请人：景洪拓成木业有限责任公司
地址：666100 云南省西双版纳傣族自治州勐龙镇小街南贝河
国籍：CN
代理机构：北京劲创知识产权代理事务所(普通合伙)
代理人：徐家升
更多信息请下载全文后查看。

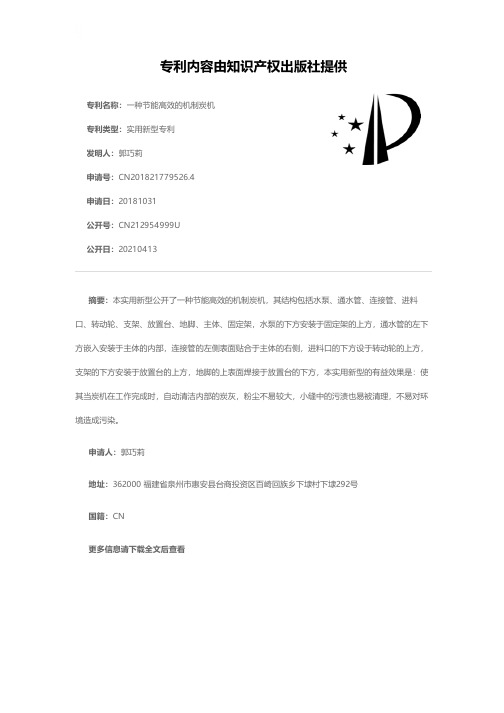

![一种节能高效的机制炭机[实用新型专利]](https://img.taocdn.com/s1/m/a0c2cdda5a8102d277a22f88.png)
专利名称：一种节能高效的机制炭机专利类型：实用新型专利
发明人：郭巧莉
申请号：CN201821779526.4
申请日：20181031
公开号：CN212954999U
公开日：
20210413
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种节能高效的机制炭机，其结构包括水泵、通水管、连接管、进料口、转动轮、支架、放置台、地脚、主体、固定架，水泵的下方安装于固定架的上方，通水管的左下方嵌入安装于主体的内部，连接管的左侧表面贴合于主体的右侧，进料口的下方设于转动轮的上方，支架的下方安装于放置台的上方，地脚的上表面焊接于放置台的下方，本实用新型的有益效果是：使其当炭机在工作完成时，自动清洁内部的炭灰，粉尘不易较大，小缝中的污渍也易被清理，不易对环境造成污染。
申请人：郭巧莉
地址：362000 福建省泉州市惠安县台商投资区百崎回族乡下埭村下埭292号
国籍：CN
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910185217.7
(22)申请日 2019.03.12
(71)申请人 广西道能加生物能源股份有限公司
地址 530105 广西壮族自治区南宁市“广
西-东盟经济技术开发区”武华大道37
号华强会展综合楼6层620室
(72)发明人 张伟
(74)专利代理机构 南宁市吉昌知识产权代理事
务所(普通合伙) 45125
代理人 林鹏
(51)Int.Cl.
C10B 53/02(2006.01)
B01D 50/00(2006.01)
C10B 57/00(2006.01)
C10B 57/10(2006.01)
(54)发明名称
一种吊窑机制木炭生产系统
(57)摘要
本发明涉及木炭生产设备技术领域，尤其是
一种吊窑机制木炭生产系统，包括烘干机、制棒
机、炭化炉及排放处理机构；所述烘干机包括烘
干仓、送料螺旋杆、第一抽气泵及热循环装置，所
述送料螺旋杆两端与所述烘干仓转动连接，所述
送料螺旋杆的一端穿出所述烘干仓外并通过送
料电机驱动连接；所述送料螺旋杆设有若干排热
孔，所述送料螺旋杆一端与所述第一抽气泵转动
连接，所述第一抽气泵分别与所述制棒机及所述
炭化炉连接，以使热量传输到所述烘干仓内；所
述热循环装置用于烘干仓内热量的循环重复利
用；所述排放处理机构用于物料及烟气的分离，
和烟气的处理。
本发明能够有效地对机制木炭生
产过程中能源损耗，
并能够对烟气进行处理。
权利要求书3页 说明书8页 附图11页CN 109777456 A 2019.05.21
C N 109777456
A
权 利 要 求 书1/3页CN 109777456 A
1.一种吊窑机制木炭生产系统，其特征在于，包括烘干机(1)、制棒机(2)、炭化炉(3)及排放处理机构；
所述烘干机(1)用于物料的烘干，所述制棒机(2)用于将所述烘干机(1)烘干后的物料制作成薪棒，所述炭化炉(3)用于所述薪棒的碳化；
所述烘干机(1)包括烘干仓(11)、送料螺旋杆(12)、送料电机(13)、第一抽气泵(14)及热循环装置，所述烘干仓(11)两端分别设有进料口(111)及出料口(112)，所述送料螺旋杆(12)设于所述烘干仓(11)内并两端与所述烘干仓(11)转动连接，所述送料螺旋杆(12)的一端穿出所述烘干仓(11)外并通过齿轮组(131)与所述送料电机(13)连接；所述送料螺旋杆(12)设有若干排热孔(121)，所述送料螺旋杆(12)穿出所述烘干仓(11)的一端通过密封轴承(141)与所述第一抽气泵(14)转动连接，所述第一抽气泵(14)远离所述送料螺旋杆(12)的一端通过第一连接管(15)分别与所述制棒机(2)及所述炭化炉(3)导通连接，以使所述制棒机(2)及所述炭化炉(3)的热量传输到所述烘干仓(11)内；所述热循环装置包括回流管(16)、排热管(17)及第二连接管(18)，所述回流管(16)一端与所述烘干仓(11)靠近所述出料口(112)的一端导通连接，另一端通过第二抽气泵(171)与所述第二连接管(18)导通连接，所述排热管(17)至少设有两个，并均沿所述送料螺旋杆(12)轴向方向设置在所述烘干仓(11)的两侧，所述排热管(17)一侧通过挡隔网(171)与所述烘干仓(11)导通连接；所述烘干仓(11)内的烟气及物料通过所述出料口(112)排出；
所述排放处理机构用于的所述烘干机(1)物料及烟气的分离，并用于所述制棒机(2)所产生烟气的处理。
2.根据权利要求1所述的一种吊窑机制木炭生产系统，其特征在于：所述回流管(16)包括管体(161)、盖体(162)及吸湿棉筒(163)，所述管体(161)远离所述第二连接管(18)的一端为开口结构并与所述盖体(162)螺纹连接，所述吸湿棉筒(163)通过在所述管体(161) (161)开口处嵌入所述管体(161)内。
3.根据权利要求1所述的一种吊窑机制木炭生产系统，其特征在于：所述烘干仓(11)设有风帘机(113)，所述风帘机(113)与所述烘干仓(11)固定连接并用于防止热量及烟气从所述进料口(111)排出。
4.根据权利要求1所述的一种吊窑机制木炭生产系统，其特征在于：所述排放处理机构包括旋风分离机构(4)、水幕分离机构(5)及静电除尘机构(6)，所述旋风分离机构(4)包括分离筒(41)、进料管(42)及架体(44)，所述分离筒(41)包括圆筒部(411)及圆锥部(412)，所述圆筒部(411)与所述架体(44)固定连接，所述圆筒部(411)一端设有风机(43)，所述圆筒部(411)内设有若干滑动槽(414)，所述圆锥部(412)孔径较大的一端与所述圆筒部(411)孔径相契合，并设有与所述滑动槽(414)契合的滑动块(415)，所述圆锥部(412)通过所述滑动块(415)与所述圆筒部(411)滑动连接，所述圆锥部(412)孔径较小的一端设有排料口(416)，并通过升降装置(45)支撑；所述进料管(42)一端与所述圆筒部(411)导通连接，另一端与所述烘干机(1)的所述出料口(112)；
所述水幕分离机构(5)包括箱体(51)、导管(52)、分离管(53)及挡水板(55)，所述导管(52)一端与所述风机(43)导通连接，另一端穿入所述箱体(51)内，所述分离管(53)一端与所述导管(52)导通连接，所述分离管(53)为螺旋结构，并设朝向所述箱体(51)底部的一面设有若干排烟孔(531)，所述箱体(51)设有分离液(511)，所述分离液(511)液面浸没于所述
2。
