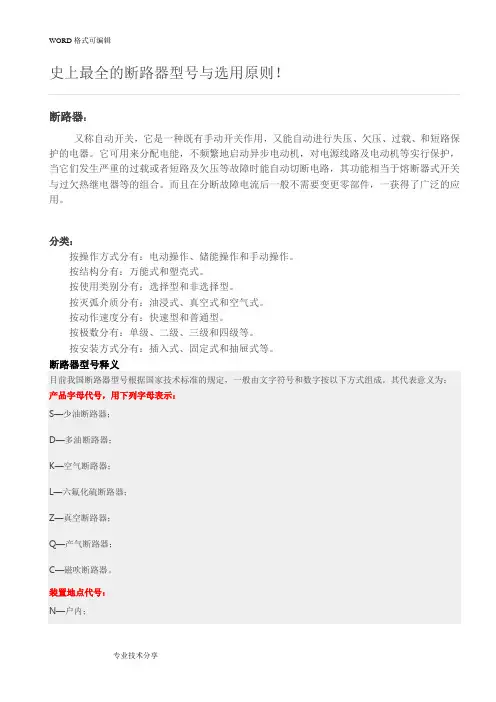

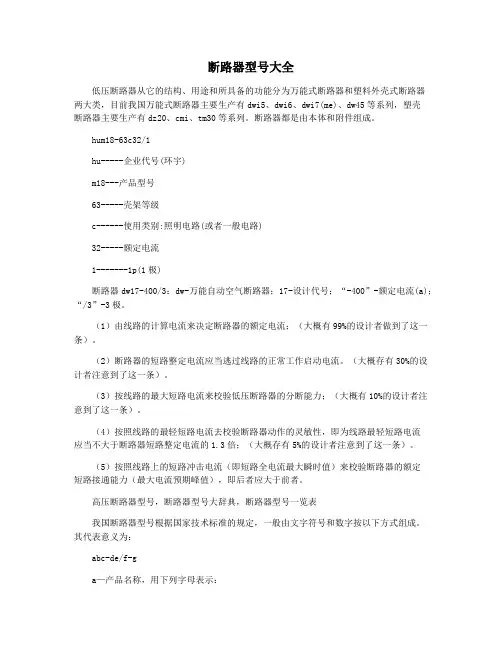

目前我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成：其代表意义为：
①—产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器。
②—装置地点代号；N—户内，W—户外。
③—设计系列顺序号；以数字1、2、3……表示。
④—额定电压，KV。
⑤—其它补充工作特性标志，G—改进型，F—分相操作。
⑥—额定电流，A。
⑦—额定开断电流，KA。
⑧—特殊环境代号。

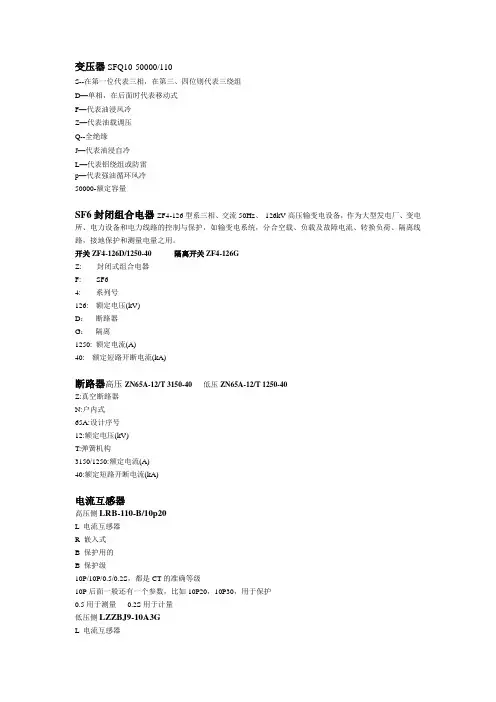

GW-110(III)W-630、
G------隔离开关
W------户外使用
110---------适用于额定电压为110KV的系统中
（Ⅲ）-------Ⅲ型（设计序号）
630---------适用于额定电流在630A以下的系统中
GN22-10/2000、
G------------隔离开关
N------------户内使用
22-----------设计序号
2000-----------适用于额定电流在2000A以下的系统中
SW2-110II
S-------------少油断路器
W-------------户外使用
2------------设计序号
110----------适用于额定电压为110KV的系统中
II-----------本系列开关中的II型开关
低压隔离开关：
HD、HS系列隔离开关；
HR系列熔断器式隔离开关；

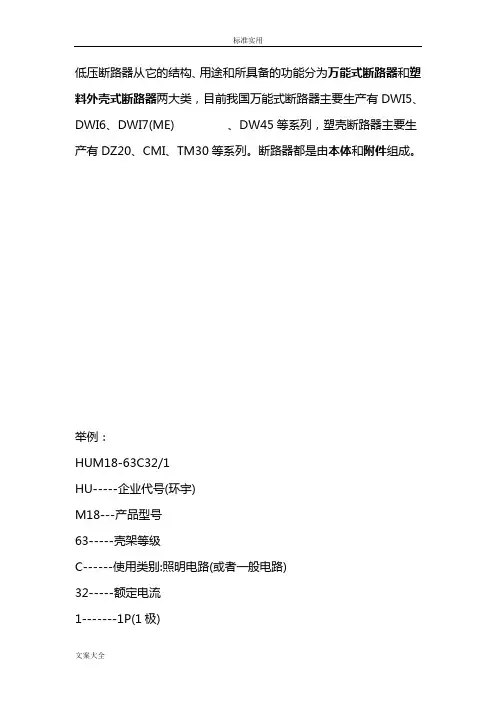

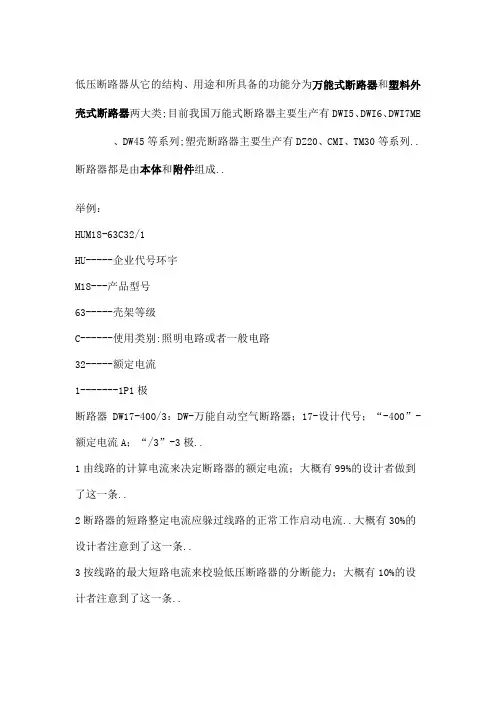

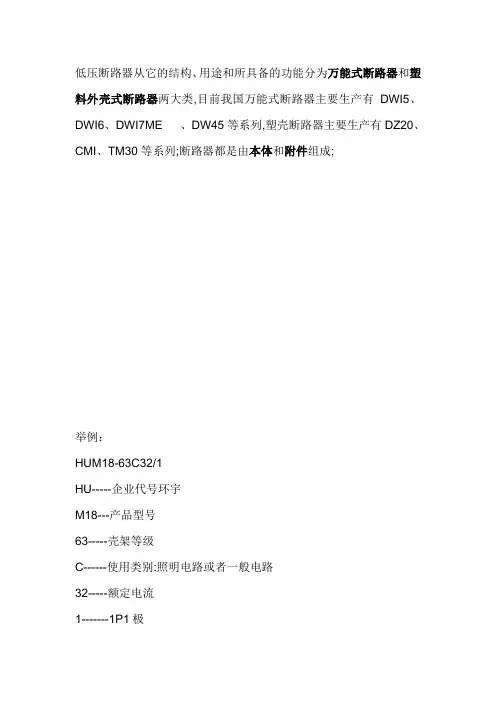

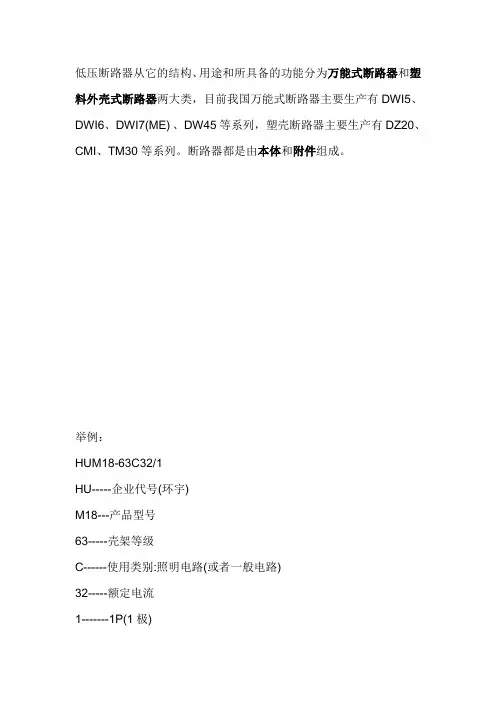

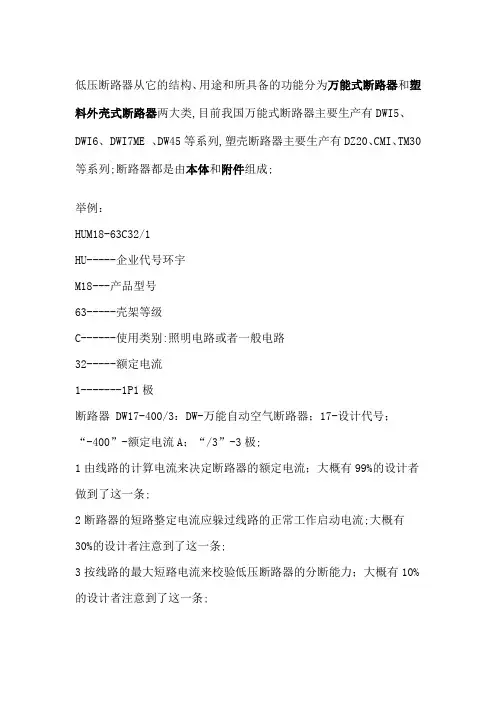

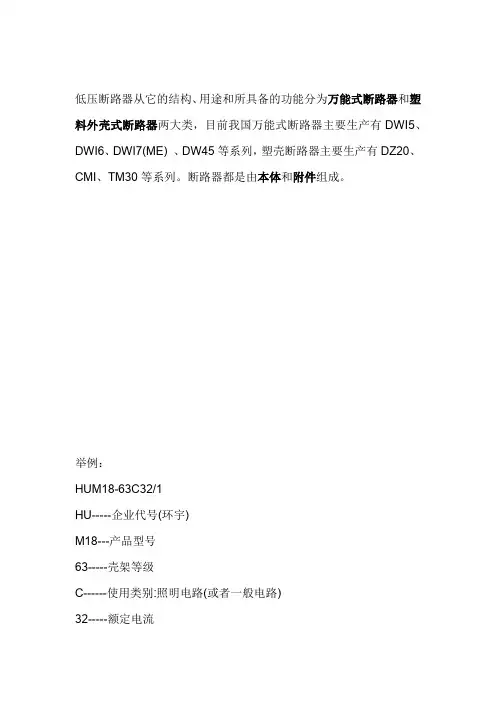

低压断路器：
DW10系列框架式自动开关；
DWX15、DWX15C系列万能式限流断路器；
DW17（ME）系列万能式断路器；
DZ10系列塑料外壳式自动开关；
DZ15系列塑料外壳式断路器；
DZX10系列塑料外壳式限流断路器；
DZ20系列塑料外壳式断路器；
DZ25系列塑料外壳式断路器；
高压隔离开关：
GN系列户内高压隔离开关；
GW系列户外高压隔离开关；
高压断路器：
DW系列高压户外安装多油断路器；SW系列高压户外安装少油断路器；SN系列高压户内安装少油断路器；ZW系列高压户外安装真空断路器；ZN系列高压户内安装真空断路器；LW系列高压户外安装SF6断路器；LN系列高压户内安装SF6断路器；
目录 高压真空断路器 ZN12-12型户内高压真空断路器………………………………………型户内高压真空断路器……………………………………… ZN65-12型户内高压真空断路器………………………………………VS1-12型户内高压真空断路器…………………………………………ZN28-12型户内高压真空断路器………………………………………ZN28A-12型户内高压真空断路器………………………………………ZW32-12型户外高压真空断路器……………………………………… ZN12-12 户内高压真空断路器
一、概述 ZN12-12型真空断路器为额定电压12kV、三相交流50Hz的户内高压开关设备，是引进德国西门子公司3AF技术的国产化产品。 本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。 本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便，适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。 二、使用环境条件 海拔高度：低于1000m。 环境温度：最高+40℃，最低-25℃。 相对湿度：日平均不大于95%，月平均不大于90%。 地震烈度：低于8°。 无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。 三、技术参数
注：合闸速度指触头最后6mm时的平均速度 分闸速度指触头刚分6mm时的平均速度 采用小型化纵磁场灭弧室每相回路电阻≤40μΩ四、产品外形及安装尺寸
A 向 机械联锁孔位置 ◆表内所列为各项对应尺寸 e 210 230 250 280 c 610 650 690 750 d 514 554 594 514 注：图中尺寸b2000A 及以上为360，2000A 以下为350；2000A 及以上，上下出线端孔为4-M12，1600A 及以下，上下出线端孔为
断路器主要参数与特性 断路器的特性主要有：额定电压Ue；额定电流In；过载保护（Ir或Irth）和短路保护（Im）的脱扣电流整定范围；额定短路分断电流（工业用断路器Icu；家用断路器Icn）等。 额定工作电压（Ue）：这是断路器在正常（不间断的）的情况下工作的电压。 额定电流（In）：这是配有专门的过电流脱扣的断路器在制造厂家规定的环境温度下所能无限承受的最大电流值，不会超过电流承受部件规定的温度限值。 短路继电器脱扣电流整定值（Im）：短路脱扣继电器（瞬时或短延时）用于高故障电流值出现时，使断路器快速跳闸，其跳闸极限Im。 额定短路分断能力（Icu或Icn）：断路器的额定短路分断电流是断路器能够分断而不被损害的最高（预期的）电流值。标准中提供的电流值为故障电流交流分量的均方根值，计算标准值时直流暂态分量（总在最坏的情况短路下出现）假定为零。工业用断路器额定值（Icu）和家用断路器额定值（Icn）通常以kA均方根值的形式给出。 短路分断能力（Ics）：断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。国标《低压开关设备和控制设备低压断路器》（GB14048.2—94）对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释： 断路器的额定极限短路分断能力：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力； 断路器的额定运行短路分断能力：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力；
额定极限短路分断能力的试验程序为O—t—CO。 其具体试验是：把线路的电流调整到预期的短路电流值（例如380V ，50kA），而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA短路电流，断路器立即开断（open简称O），断路器应完好，且能再合闸。t为间歇时间，一般为3min，此时线路仍处于热备状态，断路器再进行一次接通（close简称C）和紧接着的开断（O），（接通试验是考核断路器在峰值电流下的电动和热稳定性）。此程序即为CO。断路器能完全分断，则其极限短路分断能力合格。 断路器的额定运行短路分断能力（Icn）的试验程序为O—t—CO—t—CO。它比Icn的试验程序多了一次CO，经过试验，断路器能完全分断、熄灭电弧，就认定它的额定运行短路分断能力合格。 因此，可以看出，额定极限短路分断能力Icn指的是低压断路器在分断了断路器出线端最大三相短路电流后还可再正常运行并再分断这一短路电流一次，至于以后是否能正常接通及分断，断路器不予以保证；而额定运行短路分断能力Ics指的是断路器在其出线端最大三相短路电流发生时可多次正常分断。 IEC947—2《低压开关设备和控制设备低压断路器》标准规定：A类断路器（指仅有过载长延时、短路瞬动的断路器）的Ics可以是25%、50%、75%和100%。B类断路器（有过载长延时、短路短延时、短路瞬动的三段保护的断路器）的Ics可以是Ics的50%、75%和100%。因此可以看出，额定运行短路分断能力是一种比额定极限短路分断电流小的分断电流值。 无论是哪种断路器，虽然都具备Icu和Ics这两个重要的技术指标。但是，作为支线上
智能型万能式断路器使用说明书 1．概述 1.1适用范围 HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。 1.2型导及其舍义 1 3正常的使用，安装和运输条件 1.3.1正常使用条件 a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃， 注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。 b)安装地点的海拔不超过2000m， c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如 20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。 1.3.2正常安装条件 a)安装位置应垂直、各方向的倾斜度不超过5℃； b)污染等缎：3级 c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为 Ⅲ级。 1 3 3正常贮存和运输条件 a)温度下限不低于-25℃，上限小超过十55℃， b)相对湿度(25℃时)不超过95%， c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。 2．技术特征 21分类 2.1.1按安装方式分：固定式、抽屉式。 2 1 2按操作方式分：电动操作、手动操作。 2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。 2 1 4智能型控制器分娄： a) Perfection-L(简称L)型（经济型，光柱显示）， h) Perfection-M（简称M）型（普通型，LED数码显示）， c) Perfection-H (简称H)型（增强型，LCD液晶显示）。
高压断路器的主要技术参数 通常用下列参数表征高压断路器的基本工作性能： (1)额定电压(标称电压)：指断路器工作的某一级系统的额定电压，在三相系统中指的是线间电压，在单相系统中则为相电压。它表明断路器所具有的绝缘水平及它的灭弧能力。 它是表征断路器绝缘强度的参数，它是断路器长期工作的标准电压。为了适应电力系统工作
的要求，断路器又规定了与各级额定电压相应的最高工作电压。对3—220KV各级，其最高工作电压较额定电压约高15%左右；对330KV及以上，最高工作电压较额定电压约高10%。断路器在最高工作电压下，应能长期可靠地工作。 （2）额定电流：指断路器在额的电压下可以长时期通过的最大工作电流，此时导体部分的温升不能超过规定的允许值。它是表征断路器通过长期电流能力的参数，即断路器允许连续长期通过的最大电流。 （3）额定开断电流：它是表征断路器开断能力的参数。在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。当断路器在低于其额定电压的电网中工作时，其开断电流可以增大。但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。 （4）动稳定电流：它是表征断路器通过短时电流能力的参数，反映断路器承受短路电流电动力效应的能力。断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值，称为电动稳定电流，又称为极限通过电流。断路器通过动稳定电流时，不能因电动力作用而损坏。 （5）关合电流：因为断路器在接通电路时，电路中可能预伏有短路故障，此时断路器将关合很大的短路电流。这样，一方面由于短路电流的电动力减弱了合闸的操作力，另一方面由于触头尚未接触前发生击穿而产生电弧，可能使触头熔焊，从而使断路器造成损伤。断路器能够可靠关合的电流最大峰值，称为额定关合电流。额定关合电流和动稳定电流在数值上是相等的，两者都等于额定开断电流的2.55倍。 （6）热稳定电流和热稳定电流的持续时间：执稳定电流也是表征断路器通过短时电流能力的参数，但它反映断路器承受短路电流热效应的能力。热稳定电流是指断路器处于合闸状态下，在一定的持续时间内，所允许通过电流的最大周期分量有效值，此时断路器不应因短时发热而损坏。国家标准规定：断路器的额定热稳定电流等于额定开断电流。额定热稳定电流的持续时间为2S，需要大于2S时，推荐4S。 （7）合闸时间与分闸时间：这是表征断路器操作性能的参数。各种不同类型的断路器的分、合闸时间不同，但都要求动作迅速。合闸时间是指从断路器操动机构合闸线圈接通到主触头接触这段时间，断路器的分闸时间包括固有分闸时间和熄弧时间两部分。固有分闸时间是指从操动机构分闸线圈接通到触头分离这段时间。熄弧时间是指从触头分离到各相电弧熄灭为止这段时间。所以，分闸时间也称为全分闸时间。 （8）操作循环：这也是表征断路器操作性能的指标。架空线路的短路故障大多是暂时性的，短路电流切断后，故障即迅速消失。因此，为了提高供电的可靠性和系统运行的稳定性，断路器应能承受一次或两次以上的关合、开断、或关合后立即开断的动作能力。此种按一定时间间隔进行多次分、合的操作称为操作循环。我国规定断路器的额定操作循环如下： 自动重合闸操作循环：分——t’——合分——t——合分 非自动重合闸操作循环：分——t——合分——t——合分
断路器技术参数 参考标准：GB1984－2003；GB/T 11022－1999； 1、额定电压：126kV、252kV、550kV；（额定电压取值与IEC 60694不同） 2、额定绝缘水平： 表1 额定电压范围I的额定绝缘水平（与IEC 60694表1a中不完全一致） 额定电压 Ur kV（有效值）额定短时工频耐受电压Ud kV（有 效值） 额定雷电冲击耐受电压Up kV（峰 值） 通用值隔离断口通用值隔离断口 126 185 210 450 520 230 265 550 630 252 360 415 850 950 395 460 950 1050 460 530 1050 1200 表2 额定电压范围II的额定绝缘水平（与IEC 60694表2a中不完全一致） 额定电压Ur kV（有效值）额定短时工频耐受电 压Ud kV（有效值） 额定操作冲击耐受电压Us kV （峰值） 额定雷电冲击耐受电 压Up kV（峰值） 相对地和 相间 开关断口 和/或隔 离断口 相对地和 开关断口 相间隔离断口相对地和 相间 开关断口 和/或隔 离断口 550 630 800 1050 1680 1050（＋ 450）1425 1425（＋ 315） 680 1175 1760 1550 1550（＋ 315） 3、额定频率：高压断路器额定频率的标准值为50Hz； 4、额定电流（Ir）： 额定电流应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n 的乘积。 5、额定短时耐受电流（I k） 额定短时耐受电流应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1， 1.25，1.6，2， 2.5， 3.15，4，5，6.3，8及其与10n 的乘积。 额定短时耐受电流等于额定短路开断电流； 6、额定峰值耐受电流： 额定峰值耐受电流应该等于2.5倍额定短时耐受电流，额定峰值耐受电流等于额定短路关合电流； 7、额定短路持续时间： 额定短路持续时间的标准值为2s；如果需要，可以选取小于或大于2s的值。推荐值为 0.5s，1s，3s和4s。 8、操动机构和辅助及控制回路的额定电源电压（Ua）
Icu:额定极限短路分断能力，指按试验程序O-t-CO所规定的条件，断路器不能继续承载其额定电流能力的分断能力。即断路器能够可靠分断的短路电流。只在一定约束条件下，断路器可继续使用。 Ics:额定运行短路分断能力，指按试验程序O-t-CO-t-CO所规定的条件，断路器能继续承载其额定电流能力的分断能力。即断路器仍能够可靠分断的最大短路电流。在切断该短路电流后，断路器仍可以使用。 Icm:额定短路接通能力指按试验程序O-t-CO-t-CO所规定的条件，断路器设备在额定工作电压-10%、额定频率和规定的功率因数时能接通的短路电流。 一般情况下，Icu ≥ Ics，Icm ＝n x Ics；施耐德和ABB的塑壳断路器的Icu一般为15、25、36…KA 注：O-分断；t-间歇时间；CO-接通和分断。 In =160 A Io=In x .9=144A Ir=Io x .95=136.8A Im=Ir x 6=820.8A Isd=Irx2=273.6A 其中In是脱扣器的额定电流，如果不设置整定值，通过断路器的电流达到160A就跳闸；Io是脱扣器的整定电流，如果你想让断路器在小于160A时就跳闸，如144A（0.9的系数）时跳闸，一旦通过断路
器的电流达到144A，脱扣器脱扣，断路器跳闸；或者你觉得这样还不够安全，因为144A已经是你的底线了，你想在电流差不多达到144A时就要切断电源，这个时候你就可以通过设置脱扣器的过载长延时整定电流，即Ir，可以设置Ir=0.95*144=136.8A；Im是脱扣器的短路整定电流，一般为过载长延时整定电流Ir的倍数，如6倍Ir*6=820.8A,也称短路瞬时，脱扣机构的动作时间一般为ms级；Isd 短路短延时，其整定值也是可以根据实际来设定，但是脱扣机构的动作时间一般为0.1S~1S，比上级断路器的动作时间要快。
BYW45万能式断路器 ☆用途 BYW45万能式断路器（以下简称断路器）适用于交流50Hz，额定 电压400V，额定电流为400A～4000A的配电网络中。用来分配电能和 保护线路，防止设备遭受过载、欠电压、短路、单项接地等故障的危害。 断路器采用电子式脱扣器，具有选择性保护功能且动作值准确重复精度 高。能避免不必要的停电，提高供电可靠性。本产品符合 GB14048.2 《低 压开关设备和控制设备低压断路器》和IEC 947－2《低压开关设备和 控制设备低压断路器》等标准。 ☆产品型号及其含义 BY W 45 －／－ 附属标志 断路器额定电流(A) 断路器壳架等级 断路器设计代号 万能式断路器 企业代号 (北京第一低压电器有限责任公司) 附属标志 产品型号描述示例：BYW45-2000/1600A-三极；抽屉式；M型=AC220V；X=AC220V; QS=AC380V, 延时3s; F=AC220V 产品型号描述示例含义: BYW45万能式断路器，2000壳架等级，断路器额定电流1600A，三极抽屉式； M型电子脱扣器额定工作电源=交流220V；合闸电磁铁额定电压=交流220V； 延时型欠压脱扣器额定电压=交流380V，延时3秒动作；分励脱扣器额定电压 =交流220V 。 ☆型式 ◇安装方式：固定式、抽屉式 ◇操作方式：电动机操作、手动操作 ◇极数：三极、四极 ◇脱扣器种类：智能型电子控制器、欠压瞬时（或延时）脱扣器和分励脱扣器。 ☆特点 ◇规格品种齐全 BYW45万能式断路器具有固定式、抽屉式和三极、四极结构。额定电流规定值为400、630、800、1000、1250、1600、2000、2500、3200、4000 A等规格.配有面板透明防护罩、防闭合锁、抽屉式断路器中抽屉座与断路器本体母线开、闭状态远距离指示器等附件。 ◇具有较高的极限短路分断能力和额定短时耐受电流 断路器采用MCR和模拟脱扣功能，每相触头安装在绝缘小室内，触头系统采用多片触头并联型式的结构，减小了触头系统的惯性，保证了断路器的高分断能力和经受较高的短时耐受电流。 ◇操作机构 安装于断路器中央，与主电路隔离；断路器由弹簧储能机构进行闭合操作，闭合速度快。 ◇零飞弧 断路器上方装有灭弧罩，采用去离子栅片复式灭弧，灭弧效果好，实现零飞弧。
断路器主要技术参数的含义 (1) 额定电压 (KV) 。指断路器正常工作时 , 系统的额定 ( 线 ) 电压。这是断路器的标称电压 , 断路器应能保持在这一电压的电力系统中使用 , 最高工作电压可超过额定电压15% 。 (2) 额定电流 (KA) 。指断路器在规定使用和性能条件下可以长期通过的最大电流( 有效值 ) 。当额定电流长期通过高压断路器时 , 其发热温度不应超过国家标准中规定的数值。 (3) 额定 ( 短路 ) 开断电流 (KA) 。指在额定电压下 , 断路器能可靠切断的最大短路电流周期分量有效值 , 该值表示断路器的断路能力。 (4) 额定峰值耐受 ( 动稳定 ) 电流 (KA) 。指在规定的使用和性能条件下 , 断路器在合闸位置时所能承受的额定短时耐受电流第一个半波达到电流峰值。它反映设备受短路电流引起的电动效应能力。 (5) 额定短时耐受 ( 热稳定 ) 电流 (KA) 。指在规定的使用和性能条件下 , 在额定短路持续时间内 , 断路器在合闸位置时所能承载的电流有效值。它反应设备经受短路电流引起的热效应能力。 (6) 额定短路关合电流 (KA) 。指在规定的使用和性能条件下 , 断路器保证正常关合的最大预期峰值电流。 (7) 分闸时间 (m): 断路器分闸时间是指从接到分闸指令开始到所有极弧触头都分离瞬间的时间间隔。在以前的有关标准中 , 分闸时间又称为固分时间。 (8) 开断时间 (ms) 。指断路器从分闸线圈通电 ( 发布分闸命令 ) 起至三相电弧完全熄灭为止的时间。开断时间为分闸时间和电弧燃烧时间 ( 燃弧时间 ) 之和。 (9) 合闸时间 (ms) 。合闸时间是指从合闸命令开始到最后一极弧触头接触瞬间的时间间隔。在以前的有关标准中 , 合闸时间又称为固合时间。 (10) 金属短接时间 (m) 。指断路器在合闸操作时从动、静触头刚接触到刚分离时的一段时间。这个时间如果太长，则当重合于永久故障时持续时间长，对电网稳定不利;如果太短，会影响断路器灭弧室断口间的介质恢复 , 而导致不能可靠地开断。 (11) 分 ( 合 ) 闸不同期时间 (m) 。指断路器各相间或同相各断口间分 ( 合 ) 的最大差异时间。 (12) 额定充气压力 ( 表压 ,MPa) 。指标准大气压下设备运行前或补气时要求充入气体的压力。
1.10kv断路器机械寿命运行中的问题 10kv断路器机械寿命。是高压断路器产品质量的主要考核指标。根据相关资料报道，国家高压电器质量检测中心对国产高压真空断路器进行过6次（1993、1995、1996、1999、2002及2003年）监督抽查，其合格率分别为83.3％、91.3％、58.8％、60％、57.1％及78.6％，此情令人堪忧。其中一个主要问题是机械寿命达不到企业标准规定值，机械特性主要参数也超出产品技术条件规定范围。 通常一台高压断路器都是由几百只零部件组成，而每一个零部件的加工和工艺缺陷、相互配合链接咬合都将直接影响到高压断路器的机械特性。同时与操动机构配套的辅助开关、微动开关、减速器、接线端子等绝大部分都是外协件，存在有一定的分散性，质量不可能达到100％，这些问题，都是直接影响断路器机械寿命的主要因素。所以，在高压真空断路器的选型应用中，不宜轻信产品说明书的不实之词，应以实际试验报告为依据。 2.真空断路器额定开距参数的选择技术参考 真空断路器处于分闸状态时，真空开关管动、静触头之间的距离选择与真空断路器的额定电压、使用条件、开断电流的性质及触头材料、真空间隙的耐压强度等因素有关，主要取决于额定电压和触头材料。 由于真空开关管的额定开距对绝缘性能的影响较大，当额定开距从零开距增大时，其绝缘水平也将提高，但当开距增大到一定数值时，开距对绝缘性能的影响就不大了，若进一步增大开距，将严重影响开关管的机械寿命。 通过对真空断路器的安装、运行及检修得出真空断路器额定开距一般选择范围为：10kV及以下一般为8～12mm，35kV一般为20～40mm。3.真空断路触头工作压力参数的选择 真空断路器触头的工作压力对真空断路器的性能有很大的影响，其压力等于真空开关管的自闭力与触头弹簧力之和。断路器触头的工作压力选择应该满足4方面的要求：1、使真空开关管的触头接触电阻保持在规定的范围内，2、满足动稳定试验的要求，3、抑制合闸弹跳，4、减小分闸弹振。由于真空断路器在关合短路电流时，触头在予击穿后要产生电弧和电动斥力，触头产生弹跳，机构合闸速度也最慢，所以，关合短路电流是考核触头工作压力是否满足要求的最苛刻的条件。 如果触头的工作压力太小，将增长触头合闸时的弹跳时间，同时，造成一次回路的电阻增大，直接影响真空断路器的长期工作温升。如果触头的工作压力太大，由于真空开关管的自闭力是一个恒定值，则工作压力增大，从而增加触头的弹簧力，造成操作机构的合闸功增加，增大对真
简介：在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。 关键字：低压断路器的电流参数 断路器是配电系统中主要的保护电器之一，也是功能最完善的保护电器，其主要作用是作为短路、过载、接地故障、失压以及欠电压保护。根据不同需要，断路器可配备不同的继电器或脱扣器。脱扣器是断路器总体的一个组成部分，而继电器，则通过与断路器操作机构相连的欠电压脱扣器、分励脱器来控制断路器。低压断路器一般由脱扣器来完成其保护功能。 标明低压断路器电流特性的参数很多，容易混淆不清。在设计文件中，常常在标明断路器的电流值时，不说明电流值的意义，给定货造成混乱。要完整准确的选择断路器，清楚地标定断路器的各个电流参数是必要的。 1 断路器的额定电流参数 国标《低压开关设备和控制设备低压断路器》GBl4048.2—94(等效采用IEC947—2)对断路器的额定电流使用两个概念，断路器的额定电流1n和断路器壳架等级额定电流1nm，并给出如下定义： ——断路器的额定电流1n，是指脱扣器能长期通过的电流，也就是脱扣器额定电流。对带可调式脱扣器的断路器则为脱扣器可长期通过的最大电流。 ——断路器壳架等级额定电流lnm，用基本几何尺寸相同和结构相似的框架或塑料外壳中所装的最大脱扣器额定电流表示。 国标GBl4048.2—94中对断路器额定电流的定义与我们通常所说的概念有些不同。当我们提及“断路器额定电流”这一概念时，通常是指“断路器壳架等级额定电流”而不是“脱扣器额定电流”。例如当我们选择一只DZ20Y—100／3300—80A型断路器时，通常我们简单地说其额定电流为100A，脱扣器的额定电流为80A。多数低压断路器供应商所提供的产品资料中，也一般不提“断路器壳架等级额定电流”这一复杂的说法，而只给出“断路器额定电流”这一参数，其实就是“断路器额定电流”作为“断路器壳架等级额定电流”的一种简称，似乎较为合适。也许标准中对额定电流的定义与平时使用的不一致是导致混乱的原因之一。 “断路器壳架等级额定电流”是标明断路器的框架通流能力的参数，主要由主触头的通流能力决定，它也决定了所能安装的脱扣器的最大额定电流值。在选择断路器时，此参数是不可缺少的。 2 过电流脱扣器的电流参数 断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。过电流脱扣器还可分为过载脱扣器和短路(电磁)脱扣器，并有长延时、短延时、瞬时之分。过电流脱扣器最为常用。
人生不能留遗憾 人生不能留遗憾 人生不能留遗憾 人生不能留遗憾 智能型万能式断路器使用说明书 1．概述 1.1适用范围 HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。 1.2型导及其舍义 1 3正常的使用，安装和运输条件 1.3.1正常使用条件 a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃， 注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。 b)安装地点的海拔不超过2000m， c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如 20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。 1.3.2正常安装条件 a)安装位置应垂直、各方向的倾斜度不超过5℃； b)污染等缎：3级 c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为
Ⅲ级。 1 3 3正常贮存和运输条件 a)温度下限不低于-25℃，上限小超过十55℃， b)相对湿度(25℃时)不超过95%， c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。 2．技术特征 21分类 2.1.1按安装方式分：固定式、抽屉式。 2 1 2按操作方式分：电动操作、手动操作。 2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。 2 1 4智能型控制器分娄： a) Perfection-L(简称L)型（经济型，光柱显示）， h) Perfection-M（简称M）型（普通型，LED数码显示）， c) Perfection-H (简称H)型（增强型，LCD液晶显示）。 2.2主要技术参数见表1 表1主要技术参数 2 .3主要技术性能 2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。 表2控制器保护特性的电流整定值范围及准确度
（1）为了顺利实现低压开关的上下级保护配合，方便运营维护和管理，所选塑壳断路器、微型断路器应选用同一体系（同一品牌）的产品，并适应潮湿、振动、电磁干扰等特殊环境的要求。 （2）为满足初期、近期、远期等不同阶段用电负荷的调整和变化，要求塑壳式开关的电流脱扣器采用现场可调型，并有宽阔的电流和时间调节范围。投标人在投标时应提供具体的电流和时间调节范围。 塑壳式断路器应符合下列主要技术要求： （1）满足系统电压、电流、频率以及分断能力的性能水平要求。 （2）塑壳式断路器额定极限短路分断能力36 kA≤I cu≤75kA，在400～415V范围内额定运行短路分段能力Ics≥70%Icu。 （3）断路器应为模块化结构设计，安装方便并可在不拆卸塑壳断路器外壳的情况下加装各种附件（如分励脱扣器、辅助触头、报警触头）而无需改变断路器结构和低压开关柜结构，能满足现场调整要求。 （4）断路器飞弧距离≤100mm。 （5）塑壳断路器应为抗湿热型产品。 （6）低压交流塑壳式断路器的电气技术性能及参数见下表。 塑壳式断路器电气技术性能及参数 注：各回路开关需设置分励脱扣器。 （7）脱扣器额定电流160A及以上等级的塑壳式断路器，保护功能应包括：长延时保护、瞬时脱扣、短延时保护。脱扣器额定电流160A以下等级的塑壳式断路器不需短延时保护。 （8）所有塑壳式断路器均采用电子脱扣器。 带漏电保护塑壳式断路器应符合下列主要技术要求： （9）满足系统电压、电流、频率以及分断能力的性能水平要求。 （10）塑壳式断路器额定极限短路分断能力50 kA≤Icu，在400～415V范围内额定运行短路分段能力Ics≥70%Icu。 （11）断路器应为模块化结构设计，安装方便并可在不拆卸塑壳断路器外壳的情况下加装各种附件（如分励脱扣器、辅助触头、欠电压脱扣器、报警触头）而无需改变断路器结构和低压开关柜结构，能满足现场调整要求。
短路分断能力（Ics） 断路器的额定分断能力分为额定极限短路分断能力和额定运行短路分断能力两种。国标《低压开关设备和控制设备 低压断路器（GB14048.2—94）对断路器额定极限短路分断能力和额定运行短路分断能力作了如下的解释： ⑴断路器的额定极限短路分断能力（Icn）：按规定的实验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力； ⑵断路器的额定运行短路分断能力（Icn）：按规定的实验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力； ⑶额定极限短路分断能力（Icn）的试验程序为O—t—CO。 其具体试验是：把线路的电流调整到预期的短路电流值（例如380V ，50kA），而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50kA 短路电流，断路器立即开断（open简称O），断路器应完好，且能再合闸。t 为间歇时间，一般为3min，此时线路仍处于热备状态，断路器再进行一次接通（close简称C）和紧接着的开断（O），（接通试验是考核断路器在峰值电流下的电动和热稳定性）。此程序即为CO。断路器能完全分断，则其极限短路分断能力合格。 ⑷断路器的额定运行短路分断能力（Icn）的试验程序为O—t—CO—t—CO。它比Icn的试验程序多了一次CO，经过试验，断路器能完全分断、熄灭电弧，就认定它的额定运行短路分断能力合格。 因此，可以看出，额定极限短路分断能力Icn指的是低压断路器在分断了断路器出线端最大三相短路电流后还可再正常运行并再分断这一短路电流一次，至于以后是否能正常接通及分断，断路器不予以保证；而额定运行短路分断能力Ics指的是断路器在其出线端最大三相短路电流发生时可多次正常分断。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解相关断路器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/0016964631.html,。
1、用途及适用范围 DW15系列万能式断路器（以下简称断路器），该断路器主要用于交流50Hz，额定电流为630~4000A；额定电压自380V~1140V（其中额定电流为1000~4000A 的额定电压为380V）的配电网络中，用来分配电能、保护线路及电源设备免受过载、欠电压和断路器故障的危害。也能在交流50Hz，380V电网中用来保护电动机的过载、欠电压和短路。在正常条件下，断路器可作为线路不频繁转换及电动机不频繁起动之用。由于断路器还具有三段保护特性，可以对电网作选择性保护。对于抽屉式断路器，由于主电路和二次回路采用了插接式结构，省略了固定式断路器所需的隔离开关。具有一机二用的特点。操作与维护方便，提高了配高了配电系统的安全性、连续性、和可靠性。 断路器符合标准：JB8590.1，IEC60947-2及GB14048.2 2、型号含义及分类 2.1型号及含义 2.2分类： 按用途分 a.配电用 b.保护电动机用 按选择保护性能分 a.选择型 b.非选择性 按传动装置分 a.手柄直接传动（正面中央手柄直接传动和侧面手柄直接传动，额定工作电压1140V只供侧面） b.电磁铁传动 按脱扣器种类分 a.具有过电流脱扣器 b.具有过电流脱扣器和分励脱扣器 c.具有过电流脱扣器和欠电压瞬时（或延时）脱扣器 d.具有过电流脱扣器、欠电压瞬时（或延时）脱扣器和分励拖扣器 按过电流保护种类分 a.短路瞬时动作 b.过载长延时，短路短延时及特大短路瞬时动作 按欠电压保护种类分 a.欠电压瞬时动作 b.欠电压延时动作 按主回路进出线方式分 a.板后进出线（水平进出线） b.板前进出线（垂直进出线） c. 板前进线、板后出线（水平出线、垂直出线） d. 板后出线、板前进线（垂直出线、水平出线） 3、正常工作条件和安装条件 3.1周围空气温度 周围空气问题最高不超过+40℃ 周围空气温度24h的平均值不超过+35℃ 周围空气温度下限值不低于-5℃ 3.2安装地点海拔不超过2000m 3.3大气条件 大气相对湿度在周围空气温度+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对温度为90%。同时，该月的月平均最低温度为+25℃。并考虑到因温度的变化发生在产品表面上的凝露。 3.4污染等级：三级 3.5冲击振动：如订货需要，由用户与制造厂协商。 3.6安装条件
断路器的技术参数-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
Icu:额定极限短路分断能力，指按试验程序O-t-CO所规定的条件，断路器不能继续承载其额定电流能力的分断能力。即断路器能够可靠分断的短路电流。只在一定约束条件下，断路器可继续使用。 Ics:额定运行短路分断能力，指按试验程序O-t-CO-t-CO所规定的条件，断路器能继续承载其额定电流能力的分断能力。即断路器仍能够可靠分断的最大短路电流。在切断该短路电流后，断路器仍可以使用。 Icm:额定短路接通能力指按试验程序O-t-CO-t-CO所规定的条件，断路器设备在额定工作电压-10%、额定频率和规定的功率因数时能接通的短路电流。 一般情况下，Icu ≥ Ics，Icm ＝ n x Ics；施耐德和ABB的塑壳断路器的Icu一般为15、25、36…KA 注：O-分断；t-间歇时间；CO-接通和分断。 In =160 A Io=In x .9=144A Ir=Io x .95=136.8A Im=Ir x 6=820.8A Isd=Irx2=273.6A 其中In是脱扣器的额定电流，如果不设置整定值，通过断路器的电流达到160A就跳闸；Io是脱扣器的整定电流，如果你想让断路器在
小于160A时就跳闸，如144A（0.9的系数）时跳闸，一旦通过断路器的电流达到144A，脱扣器脱扣，断路器跳闸；或者你觉得这样还不够安全，因为144A已经是你的底线了，你想在电流差不多达到144A时就要切断电源，这个时候你就可以通过设置脱扣器的过载长延时整定电流，即Ir，可以设置Ir=0.95*144=136.8A； Im是脱扣器的短路整定电流，一般为过载长延时整定电流Ir的倍数，如6倍 Ir*6=820.8A,也称短路瞬时，脱扣机构的动作时间一般为ms级；Isd 短路短延时，其整定值也是可以根据实际来设定，但是脱扣机构的动作时间一般为0.1S~1S，比上级断路器的动作时间要快。
断路器技术参数释义 断路器包括以下技术参数： 额定电压，额定电流，开断电流，额定断流容量，热稳定电流，额定动稳定电流，分合闸时间，燃弧时间，行程，合闸不同期性，分合闸速度。 其中几个我做一下解释： 开断电流：是表征断路器开断能力的一个参数，指断路器在给定电压下正常开断的最大短路电流，在额定电压下能开断的电流，称为额定开断电流，在低于额定电压的条件下，断路器的开断电流可以提高，但由于灭弧装置机械强度的限制，开断电流仍有一定的极限值，此极限值称为极限开断电流。 额定断流容量：在额定电压确定之后，额定断流容量和额定开断电流的含义是一样的，由于断路器的额定开断电流不变，因此，如断路器的使用电压降低，其断路容量也要相应地降低。热稳定电流：在选择断路器时通常要根据热稳定电流来校验断路器的发热条件，所谓热稳定电流时断路器所承受短路电流热效应的能力，按国家标准规定，断路器通过热稳定电流在4s时间内，温度不超过允许发热温度，且无触头溶解和妨碍其正常工作的现象，通常热稳定电流等于其额定开断电流。 额定动稳定电流：指在关合状态下，断路器能通过不妨碍其正常工作的最大短路电流瞬时值，因此又称为极限电流，在该电流作用下断路器的机械机构不致遭到电动力的破坏，在选择断路器时，如果通过断路器的最大短路电流小于额定动稳定电流，则认为断路器是动稳定的。其值一般为热稳定电流的2.5倍。 燃弧时间：在断路器分闸过程中，从电弧产生起到电弧最终熄灭的时间称为燃弧时间。 行程：分为总行程和超行程，前者指断路器的动触头由分闸位置起，运动至合闸静态位置止所走的距离。超行程又成为插入行程，该行程是指动静触头刚接触，到动静触头运动到静态位置所走的距离。 合闸不同期性：可以从两方面而言，对于相同相来说，是指最先和最迟的两对触头之间的时间差值，对不同相来说，是指最先接通和最迟接通相的时间差，对分闸的不同期性只是将上述的接触改为分离 分合闸速度：刚分速度通常认为是动静触头分离后10微秒内的速度，刚合速度是动触头闭合前10微秒内的速度。分合闸最大速度是指在触头整个行程上某一区间的最大速度
一、产品功能： 具有全智能、高分断、零飞弧等特点。 具有3极和4极，抽屉式和固定式，可倒进线安装。 具有多种智能控制器，提供不同功能：智能化功能，显示功能，整定功能，监控功能，故障记忆功能，可带通信接口，实现遥测、遥控、摇讯。 保护特性齐全，整定方便，精度高，具有瞬时，短延时，长延时，单相接地等保护特性。 二、概述 1.主要用途及适用范围： 适用于交流50HZ、额定电压400V、690V，额定电流为200A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害，该断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电，产品符合IEC60947-2《低压开关设备和控制设备断路器》和GB14048.2《低压开关设备和控制设备低压断路器》等标准。 2.产品型号规格： FDW1-1600FDW1-2000FDW1-3200FDW1-4000FDW1-6300额定电压V400、690 极数3、4 壳架等级 额定电流(Inm)A 16002000320040006300 型号 参 数项 目
3.产品型号、含义： 4.产品分类： 安装方式：固定式、抽屉式。 操作方式：电动操作、手动操作。 5.正常工作条件和安装条件： （1）、气温上限值不超过+40℃；下限值不低于-5℃；24h的平均值不超 过+35℃。下限值为-10℃或者-25℃的工作条件，订货时用户要向制造厂 申明。上限值超过+40℃或下限值低压-25℃的工作条件，用户应与制造厂协商。 （2）、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度 下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该 月的月平均最低温度为+25℃，并考虑到周围温度变化发生在产品表面上 的凝露。 （3）、安装地点海拔不超过2000m。 （4）、污染等级：3级 （5）、额定工作电压690V及以下的断路器用于安装类别IV；辅助电路的安装类别除了欠电压脱扣器线圈，电源变压器初级线圈与断路器的相同外，额定工作电压为400V时，辅助电路安装类别为III
CW1-2000型万能式断路器 3.2.1抽屉式断路器的操作： 3.2.1.1拉出抽出导轨； 3.2.1.2将断路器本体放置在导轨上，注意断路器两凸出支架应卡入 导轨凹入处； 3.2.1.3将断路器本体向推入，直至不能推动为止； 3.2.1.4抽出手柄，将手柄六角头完全插入抽屉座手柄孔； 3.2.1.5顺时针转动手柄，直至位置指示器转至“连接”位置，并能 听到抽屉座两侧有“咔哒”两声，取出手柄，放入原位；3.2.1.6断路器取出操作是将手柄向逆时针方向转动；使位置指示器 由“连接”位置移至“分离”位置； 注意：拉出断路器本体时，由于重心前移，要防止断路器倾倒及跌落。 3.2.1.7断路器储能操作可以手动也可以电动，储能完毕后，“储能、 释能”指示器在“储能”位置；
3.2.1.8当断路器“储能”完毕，断路器在断开状态时，推至黑色按 钮，断路器合闸，指示器由“0”转到“1”，“储能、释能” 指示器由“储能”转到“释能”状态； 3.2.1.9当看到断路器处于“合闸”状态时，推压“0”按钮，断路器 即“分闸”，指示器由“1”转到“0”。 3.2.1.10电动分合闸的操作即断路器的“合、分”闸按钮一按即可。3．2．3 M型智能控制器其它功能 3．2．3．1 自诊断功能——控制器的自诊断功能主要用于对自身工作运行的检查和保护，当控制器部环境工作温度超过80℃± 5℃时，发出报警信号。 3．2．3．2 热模拟功能——控制器在线路发生过载或短路短延时故障动作时，具有一种模拟双金属片特性的记忆功能。过载时记 忆的能量30分钟释放结束，短路短延时的记忆能量15分钟 释放结束，在此期间如闭合断路器发生过载或短路延时故障 时，则延时动作时间变短，可使线路或设备得到较合适的保护。3．2．3．3 故障记忆功能——当断路器故障分断后，控制器立即显示出故障类别，故障相及分断电流值。如需要检查分断动作时 间等可随时查阅。 3．2．3．4 MCR功能——断路器在合闸过程中或控制器在通电初始化时,遇到短路短延时故障时能立即转为瞬时分闸。3．2．3．5 试验功能——控制器可分别进行对长延时，短延时，瞬时，接地故障保护特性试验。试验分“脱扣”和“不脱扣”试
低压断路器基本结构及技术参数 低压断电器是低压电力系统中的主要电器设备之一。低压断路器可在正常负荷下接通或断开电路，当电路中发生短路故障或过载时，低压断路器可自动掉闸电路起到保护气线路和电气设备的作用，并可防止事故范围扩大。 低压电路器可用于低压配电装置中做总开关和支路开关，也可用于电动机不频繁的起动控制。 一、低压断路器的基本结构 低压电路器由脱扣器、触头系统、灭弧装置、传动机构、基架和外壳等部分组成。 1、脱扣器 脱扣器是低压断路器中用来接受信号的元件。若线路中出现不正常情况或由操作人员或继电保护装置发出信号时，脱扣器会根据信号的情况通过传递元件使触头动作掉闸切断电路。低压断路器的脱扣器一般有过流脱扣器、热脱扣器、失压脱扣器、分励脱扣器等几种。它们的结构见图1。 图1 低压断路器的脱扣器 低压断路器投入运行时，操作手柄已经使主触头闭合，自由脱扣机构将主触头锁定在闭合位置，各类脱扣器进入运行状态。 （1）电磁脱扣器 电磁脱扣器与被保护电路串联。线路中通过正常电流时，电磁铁产生的电磁力小于反作用力弹簧的拉力，衔铁不能被电磁铁吸动，断路器正常运行。当线路中出现短路故障时，电流超过正常电流的若干倍，电磁铁产生的电磁力大于反作用力弹簧的作用力，衔铁被电磁铁吸动通过传动机构推动自由脱扣机构释放主触头。主触头在分闸弹簧的作用下分开切断电路起到短路保护作用。
（2）热脱扣器 热脱扣器与被保护电路串联。线路中通过正常电流时，发热元件发热使双金属片弯曲至一定程度(刚好接触到传动机构)并达到动态平衡状态，双金属片不再继续弯曲。若出现过载现象时，线路中电流增大，双金属片将继续弯曲，通过传动机构推动自由脱扣机构释放主触头，主触头在分闸弹簧的作用下分开，切断电路起到过载保护的作用。 （3）失压脱扣器 失压脱扣器并联在断路器的电源测，可起到欠压及零压保护的作用。电源电压正常时扳动操作手柄，断路器的常开辅助触头闭合，电磁铁得电，衔铁被电磁铁吸住，自由脱扣机构才能将主触头锁定在合闸位置，断路器投入运行。当电源侧停电或电源电压过低时，电磁铁所产生的电磁力不足以克服反作用力弹簧的拉力，衔铁被向上拉，通过传动机构推动自由脱扣机构使断路器掉闸，起到欠压及零压保护作用。信息来源:https://www.doczj.com/doc/0016964631.html, 电源电压为额定电压的75%～105%时，失压脱扣器保证吸合，使断路器顺利合闸。当电源电压低于额定电压的40%时，失压脱扣器保证脱开使断路器掉闸分断。 一般还可用串联在失压脱扣器电磁线圈回路中的常闭按钮做分闸操作。 （4）分励脱扣器 分励脱扣器用于远距离操作低压断路器分闸控制。它的电磁线圈并联在低压断路器的电源侧。需要进行分闸操作时，按动常开按钮使分励脱扣器的电磁铁得电吸动衔铁，通过传动机构推动自由脱扣机构，使低压断路器掉闸。 在一台低压断路器上同时装有两种或两种以上脱扣器时，则称这台低压断路器装有复式脱扣器。 2、触头系统 低压断路器的主触头在正常情况下可以接通分断负荷电流，在故障情况下还必须可靠分断故障电流。主触头有单断口指式触头、双断口桥式触头、插入式触头等几种形式。主触头的动、静触头的接触处焊有银基合金触点，其接触电阻小，可以长时间通过较大的负荷电流。在容量较大的低压断路器中，还常将指式触头做成两挡或三挡，形成主触头、副触头和弧触头并联的形式。 两接触头的结构示意图如图2所示，分为弧触头和主触头。弧触头用耐弧金属材料制成，主触头和弧触头在断路器分、合闸时有不同的作用和操作次序。开关合闸时，弧触头承担合闸的电磨损；开关分闸时，弧触头承担电路分断时的强电弧，起保护主触头的作用；主触头承担长期通过负荷电流的任务。所以在合闸时弧触头先闭合、主触头后闭合；分闸时主触头先断开、弧触头后断开(如图2所示)。 大容量的断路器中为了更好地保护主触头又增设了副触头，即为三接触头，合闸时的动作顺序为弧触头先闭合，然后副触头闭合，最后弧触头闭合；分闸时的操作顺序为弧触头先分断，然后副县触头分断，最后主触头分断。 3、灭弧装置 低压断路器中的灭弧装置一般为栅片式灭罩，灭弧室的绝缘壁一般用钢板纸压制或用陶土烧制。
