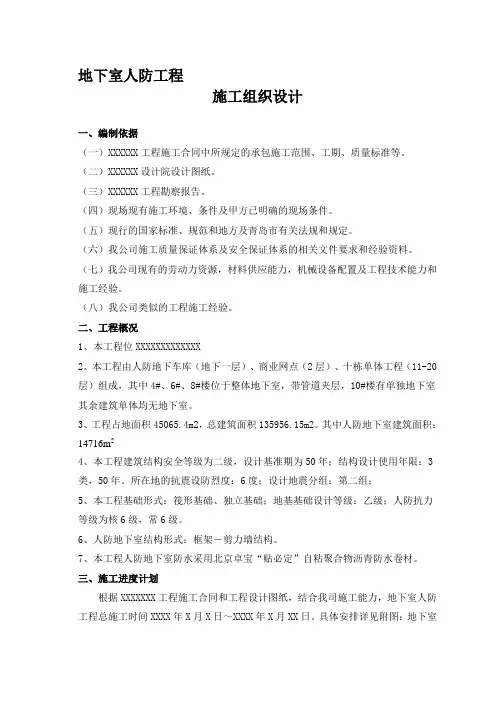

地下室人防工程
施工组织设计
一、编制依据
（一）XXXXXX工程施工合同中所规定的承包施工范围、工期、质量标准等。
（二）XXXXXX设计院设计图纸。
（三）XXXXXX工程勘察报告。
（四）现场现有施工环境、条件及甲方已明确的现场条件。
（五）现行的国家标准、规范和地方及青岛市有关法规和规定。
（六）我公司施工质量保证体系及安全保证体系的相关文件要求和经验资料。（七）我公司现有的劳动力资源，材料供应能力，机械设备配置及工程技术能力和施工经验。
（八）我公司类似的工程施工经验。
二、工程概况
1、本工程位XXXXXXXXXXXXX
2、本工程由人防地下车库（地下一层）、商业网点（2层）、十栋单体工程（11-20层）组成，其中4#、6#、8#楼位于整体地下室，带管道夹层，10#楼有单独地下室其余建筑单体均无地下室。
3、工程占地面积45065.4m2，总建筑面积135956.15m2。其中人防地下室建筑面积：14716m2
4、本工程建筑结构安全等级为二级，设计基准期为50年；结构设计使用年限：3类，50年。所在地的抗震设防烈度：6度；设计地震分组：第二组；
5、本工程基础形式：筏形基础、独立基础；地基基础设计等级：乙级；人防抗力等级为核6级，常6级。
6、人防地下室结构形式：框架－剪力墙结构。
7、本工程人防地下室防水采用北京卓宝“贴必定”自粘聚合物沥青防水卷材。
三、施工进度计划
根据XXXXXXX工程施工合同和工程设计图纸，结合我司施工能力，地下室人防工程总施工时间XXXX年X月X日～XXXX年X月XX日。具体安排详见附图：地下室施工进度计划。
四、施工平面布置
地下室阶段先布置入为1＃、2＃、3＃、4＃台塔吊，解决材料的水平运输和垂直运输问题。三个钢筋加工车间均能制作地下室所需钢筋。三个木工加工车间均能为地下室模板工程配料。浇砼以西面配备的2台混凝土输送砼解决混凝土的水平运输。必要时，辅以南面的混凝土输送泵。其他平面布置详见附图：施工总平面布置图。
五、基坑降排水
根据本工程地质勘察报告，采用集水坑结合明排水沟排水即可满足基坑工程的施工要求。
1、集水坑：
沿基底周边环形布置（详见平面布置图），集水坑边长1.0m，深度1.2m。坑壁砖砌筑240厚，坑底铺300mm厚碎石，坑壁不抹灰。
2、排水沟
沿基坑底周边设置环行排水沟，排水沟宽300mm，深300mm，沟壁砖砌筑120厚，沟底铺100 mm厚碎石，沟壁不抹灰。
3、抽水：
每个集水坑准备水泵一台，专人负责抽水，使水位降深达到要求，水量大的集水坑可不停地抽，其它可采取有水即抽，使地下水始终底于基坑底500mm以下，以满施工要求。
4、基坑顶排水：
同时基坑顶面周边设置环行砖砌挡水线（宽120 mm，高120 mm），以防止地表水由基坑顶留入基坑。
5、其他：
1、做好基坑外的地面排水工作，疏通场内外排水、泄水系统，保证现场不积水，防止地面雨积水侵蚀边坡、流入基坑。
2、地下室结构施工期间至土方回填前，应选派专人连续不断地进行降排水和巡视、检查，发现异常情况应立即会同甲方、监理，及时采取措施处理。
六、底板垫层砖模施工方法
（一）垫层施工
1、垫层施工必须在验槽合格施工完毕后进行。
2、基底高程及厚度控制标记需事先测设标定，必须满足设计尺寸要求。
3、垫层采用商品混凝土，泵送施工，用平板振动器振捣密实，人工抹平，做到高程准确，表面平整。
（二）砖模施工
1、筏板基础四周及电梯基坑等采用砖胎膜，胎模采用M5水泥砂浆砌筑粘土实心砖，内侧面抹1：2.5水泥砂浆。当砖胎模高度h≤1.0m时，采用120厚砖砌筑；
当1.0＜h≤1.5m时，采用240厚砖砌筑；h＞1.5m时，采用370厚砖砌筑。
2、在垫层面上弹出胎模内侧控制线，必须满足设计尺寸要求。
3、砌筑必须注意灰缝密实，垂直度、平整度符合要求，抹灰需注意平整、密实、胎模完成后及时清理干净，无积水。
七、底板防水及保护层施工方法
本工程地下室防水采用4MM厚和3MM厚的BAC橡胶沥青防水卷材一道。地下室底板和顶板采用4MM厚BAC橡胶沥青防水卷材一道，外墙壁采用3MM厚的BAC橡胶沥青防水卷材一道。
（一）施工工艺流程
施工准备—→基层处理—→涂刷配套基层处理剂—→细部附加层防水层施工—→弹基准线—→大面自粘卷材铺贴—→排气压实—→搭接缝压实和边缘
密封—→立面卷材收头固定和卷材密封膏封闭—→质检—→保护隔离层施工
（二）操作要点
1、施工准备：包括主材辅材和系统配套材料；技术方案、作业条件和防水基层。施工机具：清理基层用铁锹、扫帚、吹灰器、手锤、钢凿；卷材铺贴用剪刀、卷尺、弹线盒、刮板、毛刷、压辊（滚筒）、手辊、开刀以及热熔喷灯、热风焊枪等。
2、基层处理：基层应坚实、平整并干燥、干净无起砂、灰尘和油污，凹凸不平和裂缝处应用聚合物砂浆补平，施工前应对基层检查和验收，符合要求后进行清理和清扫，必要时用吸尘器或高压吹尘机吹净。
3、涂刷基层处理剂：在铺贴卷材前，基层表面应涂刷锦高基层处理剂，涂刷应均匀并完全覆盖所有待粘贴卷材部位，不得漏涂和堆积，用量约为0.20kg/m2
4 、细部节点附加防水层施工——基层处理剂干燥后及时按相关规范或设计要求对需做附加防水层的部位进行处理。对卷材不易粘贴的细部宜用喷灯辅助。一般部位附加层卷材应满粘于基层，应力集中部位应根据规范空铺。
5、大面防水层自粘卷材铺贴
a. 水平面——基层处理剂干燥后，应及时弹线并铺贴卷材。铺贴时先将起端固定后逐渐展开，展开的同时揭开隔离材料，铺设时由低向高。
b. 垂直立面——卷材与基层和卷材与卷材均采用满粘结法施工。
c. 卷材搭接和密封——相邻卷材搭接缝应精心处理，气温偏低时应用喷灯轻烤辅助粘忒后，应用手辊自里向外排气压实，边缘用卷材密封膏进行封闭处理。
6、立面卷材收头、固定和密封——立面卷材收头，应先用金属压条固定，然后用卷材密封膏进行封闭处理。
7、保护隔离层施工——卷材铺贴完成并经检查合格后，应将防水层表面清扫干净，对防水层采取保护措施并根据设计要求进行防水保护层施工。卷材防水层与钢性保护之间设隔离层，隔离层材料可为低质沥青卷材，塑料膜、纸筋灰等。（三）BAC橡胶卷材防水层质量控制
（1）防水卷材和胶粘剂的规格、性能、配合比必须按设计和有关标准采用，应有合格的出厂证明。
（2）卷材防水层特殊部位的细部作法，必须符合设计要求和施工及验收规范的规定。
（3）防水层严禁有破损和渗漏现象。
（4）基层应平整，无空鼓、起砂，阴阳角应呈圆弧形或钝角。
（5）胶粘剂涂刷应均匀，不得有漏刷、透底和麻点等现象。
（6）卷材防水铺附加层的宽度应符合规范要求，分层的接头搭接宽度应符合规范的规定，收头应嵌牢固。
（7）卷材粘结应牢固，无空鼓、损伤、滑移翘边、起泡、皱折等缺陷。（四）沥青卷材防水质量通病及防治
（1）卷材搭接不良
接头搭接形式以及长边、短边的搭接宽度偏小，接头处的粘结不密实，接槎损坏、空鼓；施工操作中应按程序弹标准线，使与卷材规格相符，操作中齐线铺贴，使卷材接长边不小于100mm，短边不小于150mm。
（2）空鼓
铺贴卷材的基层潮湿，不平整、不洁净、产生基层与卷材间窝气、空鼓；铺设时排气不彻底，窝住空气，也可使卷材间空鼓；施工时基层应充分干燥，卷材铺设应均匀压实。
（3）管根处防水层粘贴不良
清理不洁净、裁剪卷材与根部形状不符、压边不实等造成粘贴不良；施工时清理应彻底干净，注意操作，将卷材压实，不得有张嘴、翘边、折皱等现象。
（4）渗漏
转角、管根、变形缝处不易操作而渗漏。施工时附加层应仔细操作；保护好接槎卷材，搭接应满足宽度要求，保证特殊部位的质量
八、地下室钢筋工程施工方法
（一）施工顺序
承台基础钢筋→电梯基础钢→地梁钢筋→筏板钢筋→墙柱插筋→底板混凝土浇筑→地下室墙柱钢筋→地下室墙柱混凝土浇筑（底板～-5.0标高）→顶板钢筋→地下室墙柱（-5.0～±0.0标高）及顶板混凝土浇筑。
（二）钢筋保护层
钢筋保护层采用聚丙烯钢筋保护层定位卡。受力钢筋保护层厚度按下表控制：
表4.2.4.2 钢筋保护层厚度控制表
1、受力钢筋的保护层厚度不能小于受力钢筋的直径。
2、梁、柱中箍筋和构造筋的保护层厚度不得小于15mm。
（三）钢筋连接方法
1、柱、墙筋：直径Φ≤22采用电渣压力焊接，Ф＞22采用直螺纹连接；
2、梁主筋：当Φ≤22时采用闪光对焊，当Ф＞22时采用直螺纹连接；
3、板筋及墙分布筋：采用绑扎搭接接头。
- 6 -
（四）钢筋接头要求
1、柱主筋每层设置接头，位置在楼板面以上，当柱子主筋每边小于4根时，一批接头，当多于4根时分两批接头，柱墙主筋分批接头时，第一批接头距楼板面800mm，第二批接头距第一批接头1000mm且>35d；
2、板主筋接头应设于弯矩较小部位，即梁板跨中1/3范围内；
，
3、墙内竖向钢筋在楼层处每隔一根错开搭接，搭接长度≥L
aE
单层地下室部位挡土墙主筋不设接头，有二层地下室部位的挡土墙竖筋在负一层楼板面设一个接头；水池墙竖筋不设接头；
4、地下室底板面筋接头应设于支座（承台、边梁）处。底筋设于承台与承台、承台与边梁之间跨中三分之一处；
5、墙、板分布筋可任意设置接头位置。
6、所有受力钢筋的接头应设在受力较小处，接头应相互错开，当采用非焊接的搭接接头时，从任一接头中心至1.3倍搭接长度的区段范围内，当采用机械连接或焊接接头时在任一接头中心至长度为钢筋直径的35倍且≦500mm的区段范围内，有接头的受力钢筋截面积占受力筋总截面积的百分率应符合下表规定：
7、同一连接区段内各种钢筋连接接头的百分率不宜大于下表：
表4.2.4.4 钢筋连接接头的百分率表
由于本工程中框架梁、框架柱及剪力墙均按二级抗震等级设计，因此各部位钢筋的锚固与搭接必须符合要求：
1、纵向受拉钢筋最小锚固长度按下表执行
表4.2.4.5（1）纵向受拉钢筋最小锚固长度表
aE
（2）La为不考虑地震作用组合的构件或三级剪力墙的受拉钢筋的最小锚固长度（主要指次梁、楼板及考虑地震作用组合的三级框架）；
（3）表中Ⅱ级钢筋按月牙纹钢筋考虑，如采用直径≤25时螺纹钢筋则可以减少5d。
（4）在任何情况下，受拉钢筋的锚固长度≦250mm。
2、纵向受拉钢筋最小搭接长度按下表执行
表4.2.4.5（2）纵向受拉钢筋最小搭接长度表
1E
为不考虑地震作用组合的构件或三级抗震构件的受拉钢筋的最小搭接长（2）L
1
度。（主要指次梁、楼板及考虑地震作用组合的三级框架、剪力墙）；
在任何情况下，受拉钢筋的锚固长度≦300mm。
（六）钢筋加工制作
1、钢筋制作前应认真核对配料表中的钢筋规格、数量、使用部位，避免造成返工浪费或遗漏，保证一次完成。
2、钢筋下料应保证钢材的充分利用。
3、钢筋加工应根据施工进度和施工部位的先后，合理安排加工的先后次序。
4、钢筋下料前核对各种规格钢筋的出厂合格证和合格试验报告，经证实合格后方可使用，该项工作由钢筋施工员和项目质安员共同证实。
5、加工好的钢筋半成品应按ISO9002质量体系的要求，分类堆码整齐，并
挂牌标识，注明楼层、构件、编号、钢筋号。
6、本工程中平面不规则的梁、板中钢筋应立足放样下料，确保钢筋和锚固长度。
（七）钢筋绑扎和安装
1、施工准备
（1）熟悉图纸，主管钢筋的施工员应向班组提供钢筋配料表并分层及每次设计变更作详尽的技术交底；
（2）办理放线（柱墙）或模板（梁板）交接记录；
（3）柱墙脚凿毛，砼施工缝凿毛后应检查钢筋的位置的正确性，如不正确须先进行调校，并经监理验收合格后方可进行绑扎；
（5）梁板钢筋绑扎前，应在相应位置的模板上注明钢筋规格、数量、位置、间距等，为钢筋的排放提供直观依据，避免造成返工；
（6）柱钢筋绑扎从楼层的一端向另一端推进，以便于柱砼浇筑能在楼层的支模和绑扎钢筋的工序中插入，可节省工期。
2、操作工艺
（1）为保证钢筋的排距正确，误差在允许范围之内，双向钢筋满口绑扎，垫块混凝土强度等级与基础混凝土相同、厚薄一致、支势平稳。
（2）为了保证钢筋位置正确及不变形，用φ16mm钢筋支撑上层钢筋，大承台采用φ48mm钢管支撑上层钢筋，面上用φ25mm钢筋焊接成井字形交叉钢筋来固定柱子插筋。
（3）保护层：根据图纸购买聚丙烯钢筋保护层定位卡备用。
（4）基础梁钢筋：梁钢筋应先用钢管支架托起安装，先将梁身范围的柱箍筋按设计间距焊成骨架，套在柱钢筋上，再绑扎梁钢筋。梁钢筋成型，经检查无误后，整体沉落，沉落注意速度均匀，确保位置正确，保护层符合要求。
（5）底板钢筋：底筋要在垫层面先定位，两层钢筋之间用马凳隔开，用φ16钢筋制作，间距100031000，并确保保护层厚度正确。悬空部分用钢管支撑，支撑钢管应采取止水措施。
（6）墙柱插筋：墙柱钢筋安装前应在垫层面定出墙壁柱位置，在筋绑扎完成后施工。墙柱钢筋应临时固定，水平筋（箍筋）先行定位，绑扎完成后，检查位置正确无误，保护层位置确定正确再与筋点焊固定，校核无误后方可进行下一道工序。
（7）板、梁、柱钢筋按配筋图、结构总说明要求、国家标准图集《03G101》进行配制和安装。
（8）当等高的主梁和次梁相交时，次梁的面筋置于主梁面筋之下，底筋置主梁底筋之上。
（9）双向板底筋的短向筋布置在底层，长向筋放在短向筋之上。当板筋连续配置时，底筋在支座处搭接，面筋在跨中Lo/3范围内搭接。
（10）当洞口尺寸≤300mm时，钢筋可不切断，绕过洞口。当洞口尺寸300<洞口尺寸≤800mm时，板底筋边加2Ф12，伸出洞边40d（每端）。
（13）对于双层配筋的墙，在两层筋之间加Φ6钢筋弯成“∽”字形，间距为600 mm，以保证相对位置。
（14）为满足防雷要求，凡作为防雷、接地引下线的主钢筋与避雷带与底板的主筋相连接时，均采用焊接接头，以构成良好的电气回路。
（15）地下室底板钢筋在按后浇带位置分区段绑扎的同时，相邻后续施工的区段的底板防水保护层要完成，穿过相邻两跨的承台、地梁和底板筋、后浇带加强筋须在前批区段砼浇筑之前完善。
（16）为保证板面筋位置符合设计且不被施工破坏，楼板面筋须设置Ф18@ 1000的支撑铁板凳，底板承台、集水井用Ф25@ 1500，基础承台因钢筋层数较多，高度大，可用型钢作支撑，其间距为1.5m。
（17）板面负筋应逐点绑牢在梁筋上，以免其弯曲或松动，造成两层筋间空隙增大导致砼板超厚。
（18）柱墙筋绑扎完成后，应进行认真调校，必要时可用14号铁丝或钢筋进行撑拉，以保证其位置的准确。
（19）墙上孔洞必须预留，除按结构施工图纸预留孔洞外，尚须根据各工种施工图纸，由各工种的施工人员核对无遗漏后才能合模。图中未注明洞边加筋按下述要求：如洞口尺寸小于等于800mm时，设置洞口加强筋。
（20）构造柱与梁连接或梁上立柱，梁应预先留出柱子钢筋。
（21）梁钢筋骨架在绑扎搭接接头范围内，箍筋应加密到间距≤100；梁内第一个箍筋距柱边50mm起设置。
（22）底板通长底筋应在承台间跨中三分之一范围内连接，板面筋应在承台内连接。
（23）地下室底筋和墙筋应一次性完成，且墙筋不设置接头。
（24）砼浇筑过程中，应派出专人对钢筋进行调校，调校内容包括：松动的箍筋、弯曲移位的板筋、倾斜的柱墙筋、移位的预埋件等。
（八）柱钢筋电渣压力焊
1、如有不同直径的钢筋竖焊时，按较小直径钢筋选择焊接参数与轴线对中。
2、柱筋焊接前，对下层或基础伸出钢筋的位置、长度等进行检验、不合格的要进行整改，合格后方进行焊接工序。对钢筋接头150mm区段内的油污、水泥渣、锈迹应清除，钢筋接头处弯曲，变形时调直或切除。
3、焊接小组为16人，4名焊工，6名在架上把扶钢筋，6名运送钢筋。焊工必须持有钢筋焊工操作证，对每个焊工都要在施工前做焊接试件，经试验合格后方可进行焊接操作，对不合格的焊工一律撤换，以保证焊接质量。
4、焊接时掌握好电流、电压、时间三个参数，并针对出现的质量缺陷调整参数，使焊接质量稳定。
5、对焊接进行严格的检验，敲去渣壳后逐个进行目测或量测焊包，有外观缺陷时，要割去重焊。目测接头焊包均匀，不得有裂纹，钢筋表面无明显烧伤。接头处钢筋轴线的偏移不得超过0.1倍钢筋直径，同时不得大于2毫米。接头处弯折不得大于4度。
6、强度检验：在每一楼层中，在每300个同类型成品接头（同钢筋级别、同钢筋直径）中，切取三个试件进行拉伸试验。
7、每次焊接完成后，都应请监理、甲方进行检查验收，合格后方可进行下道工序。
8、钢筋焊接接头的外观检验与拉力试验实行挂牌标识的柱子不得合模安装模板。
9、对焊作业应在钢筋作业棚内进行，焊机应安装在砼基础上联结牢固，并配有料架案台和半成品场地。
10、钢筋切割采用砂轮切割进行，保证钢筋端头平整，对钢筋端头150mm范围内除锈、除油污，端头弯曲时应切除。
11、单独设置电源配电箱，并配电压表经常观察电压降的情况。成批焊接前先进行试焊，通过试焊选择好试焊参数，当钢筋特性或电源电压降过在时还应再试焊，调整焊接参数，以得到最佳的效果。并制作试焊试件，经手工冷弯后观察焊接
质量，认可合格后方可再制作试件送试验室检验后，才能成批焊接。
12、在同一班组内，由同一焊工，按同一焊接质量参数完成的200个同类型接头作为一批，在成品中切取6个试件，3个进行拉伸试验，3个进行冷弯试验。外观检查每批抽检10%的接头，检查结果应符合下列要求：
13、接头处不得有纵向裂纹，与电极接触处的钢筋表面不得有明显的烧伤，接头处的弯折，不得大于4度，接头处的钢筋轴线不得大于0.1倍钢筋直径，同时不得大于2mm。
14、当有一个接头不符合要求时，应对全部接头进行检查，剔除不合格品，不合格接头经切除重焊后，可提交二次验收。
（九）钢筋工程质量控制
1、钢筋原材及焊接半成品检验要求：
（1）原材：按同牌号、同炉罐号、同规格、同交货状态钢筋60t为一批取一组试件；一批送货不足60t者，也要求取一组试件；
（2）闪光对焊接头：在同一台班内，由同一焊工完成的200个同级别、同直径钢筋焊接接头为一批（当同一台班内接头数量较少时可在一周内累计计算），取一组试件；
（3）电渣压力焊接头：以每一楼层或施工区段中每300个同级别钢筋接头为一批取一组试件；
（4）直螺纹接头：以同一楼层或施工区段每300个同级别钢筋接头为一批取一组试件。
2、钢筋加工绑扎质量要求：
除应按设计图纸规定的直径、根数、间距、位置、接头位置及搭接长度进行绑扎外，钢筋网和钢筋骨架不得有变形、松脱和开裂，钢筋位置允许偏差项目应符合下表规定：
表4.2.4.8 钢筋位置允许偏差表
九、混凝土工程
（一）材料选用：本工程结构均采用商品砼，地下底板、承台、水池、外墙挡土墙：抗渗等级地下室底板及外墙为P8级，顶板为P6级。地下室墙柱、外墙、底板、梁、墙为C30砼。
（二）商品砼的管理
1、商品混凝土厂家的选择
根据该工程混凝土用量大，标号选择范围比较广，选择有实力的混凝土厂家显得尤为重要。选择混凝土厂家时，由甲方、监理、施工单位联合考察，全方位对混凝土厂家的生产能力、技术水平、服务质量进行考核。
2、混凝土的拌制
（1）配合比的要求
每次浇筑砼前，由项目部内业技术员根据设计图纸开出砼配合比申请单，砼厂家根据申请单和试配结果开出正式配合比，交甲方、监理、施工单位确定。砼由以下材料组成：
水泥：32.5普通硅酸盐水泥
砂：中砂（含泥量小于2%）
石子：10～30碎石（最大粒径不大于钢筋最大净距的3/4）
粉煤灰：I级（能使砼减小水化热，可减小和防止砼干缩、水化热裂缝，并应符合JGJ28-88规范）
外加剂：UEA微膨胀剂、MNF-2泵送剂（暂定）
（2）砼的搅拌控制要点
①每次浇筑砼时，项目部设一名试验员督促砼公司按配合比和甲方（监理）、项目部提出的材料质量要求及强度规定进行配料；
②严格控制水灰比和坍落度，未经试验人员同意不得随意加减用水量；
③每次浇筑砼前一天，由甲方、监理、施工单位共同到砼厂家，检查其设备完好情况，材料能否满足设计要求及材料储备数量；
④每次浇筑砼前，由项目部向砼厂家下达任务书，必须包括工程名称、地点、部位、数量、对砼的各项技术要求（强度等级、缓凝及特种要求）、现场施工方法、生产效率等。
（3）混凝土的运输
①对于一次浇筑多种标号时，砼罐车必须标明砼强度等级。
②砼搅拌车出站前，每部车都必须经质量检查员检查和易性合格才能签证放行。坍落度抽检每车一次；砼整车容重检查每一配合比每天不少于一次。
③现场取样时，应以搅拌车卸料1/4后至3/4前的砼为代表。砼取样、试块制作、养护，均应由供需方甲方（监理）等多方共同签证认可。；
④搅拌车卸料前不得出现离析和初凝现象；搅拌站、浇捣现场和运输方向有可靠的通讯联系手段。
⑤设两台HB60固定式砼输送泵，安装位置详见施工总平面布置图。柱核心区砼运送，在塔吊机覆盖范围之内的由塔机做辅助运输。
⑥砼接收由项目部管理人员和试验员负责，以便随时对砼的色泽、坍落度等进行检查，防止其它工程中的砼混入及砼等级出现错误；
⑦每次浇筑砼，要求砼厂家必须派一名负责人驻现场。
（4 ）混凝土浇筑
①混凝土浇筑顺序：
地下室分三个施工段，A～F、F～Q、Q～W轴线，每施工段均从东到西平行后退浇筑。
②混凝土浇筑宽度（厚度）的控制
1）地下室底板：根据结构设计及后浇带划分情况，各区的砼梁均较均匀，采用2台输送泵运输，其泵送能力可达到58m3/小时，则每小时可浇1.60m宽, 砼初
凝按2小时计算，因此从砼供应来看砼浇筑可按3.0米控制，结合输送泵泵管拆装
及砼流动宽度，砼分段浇筑宽度宜控制在2.5m。
2）地下室顶板：按后浇带划分后的区段，需严格按不同标号，不同结构形式，按拟订好的浇筑顺序进行浇筑。因其它各部分平面尺寸较小，砼量不大，因此只要
按拟定的浇筑顺序适当控制即可。
③混凝土拌合物的泵送
1）泵送前，应用水、水泥浆或水泥砂浆润滑泵机和输送管道，以减少泵送阻力；
2）泵机料斗上要装一个隔离大石块的筛网，派专人看守，发现大块物料立即挑出；
3）泵送宜连续进行，尽量不要停顿。如果不能连续供料时，宁可泵送速度降低，尽量保持连续泵送。料斗中应留有25cm以上的砼拌合物，以防止空气造成阻塞。
4）管道清洗：在砼施工完毕后，要对管道进行及时清洗。清洗时，先将泵车尾部的大弯管卸下，在锥形管装内入一些废纸或麻袋，然后放入海绵球，将水洗槽加满后盖紧盖子，打开进水阀进行清洗，将进气阀及放气阀关闭，在清洗过程中，应注意清洗装置压力指示，不能超过规定的最高压力，以免引起管道破裂事故。
④混凝土浇筑工艺
1）砼到达浇灌地点时，应仔细检查其流动性、均匀性及保水性、坍落度等技术指标，并按规定制作试块。
2）砼必须同时连续浇筑，同时严格控制浇筑宽度，避免出现冷缝。
3）柱墙砼必须分层浇筑，由于高度超高，因此必须采用两次浇筑，楼板砼下料要分散，同时严格控制振捣时间，避免现场胀模或架体垮塌下沉等现象出现。
4）砼浇筑的操作人员应分工明确并划分责任范围，做到交底、交接清楚，杜绝漏振及振捣不密实的现象发生。
5）砼浇筑时应注意木工跟班观察模板及支撑体系的变形情况，一旦发现异常情况要立即停止浇筑，待处理完善后再继续施工。
6）随时观测柱的垂直度，如有偏移及时调整，浇筑完成时再复测一次，保证
柱的垂直度。
7）管理及值班人员必须坚守岗位，随时检查并监督砼浇筑质量；
8）交接班时，两班人员交接时间不少于30分钟，前班人员要向后班人员交待清楚振捣的部位等。
⑤砼的振捣工艺
1）操作应于砼铺平后，按顺序推进，防止漏振，两次振捣的交叉部位应交叉二个影响半径范围；分层振捣部位应插入下层已振捣好的砼至少50mm，加强结合。
2）应快插慢拔，持续时间10-30秒为宜（砼表面不再下沉，表面不再出现气泡时）移棒间距1.25dr约40cm。
3）板振捣器应平稳拖动、速度均匀，以平板不再下沉为宜。
横向重叠平板宽，局部凹陷处及时填平砼再振。
4）当浇筑柱、梁交叉处钢筋较密集时，要注意振捣是否密实。振动可以从梁上部钢筋缴稀处插向梁进行振捣，或用小直径振捣棒，必要时增加手工振捣。（三）后浇带和施工缝的设置及处理
1、后浇带设置及处理：
本工程地下室图纸中已经明确标明后浇带的位置，后浇带宽800，后浇带处钢筋贯通不断，后浇带两侧界面必须彻底清除浮浆、石块等杂物，用压力水冲洗干净，充分润湿后，刷1:2水泥沙浆一道，用比原设计强度高一等级，抗渗等级不变的微膨胀剂混泥土浇筑。后浇带的混泥土必须一次浇注完毕，不留施工缝，潮湿养护不少于15天，后浇带应在其两侧混泥土浇注八周后浇注。
2、施工缝的设置及处理：
（1）接缝的处理：拆模后随用钢丝刷将接缝处刷毛。施工前清除浮动的石子、浮浆、杂物、扫刷干净，用水冲洗；
（2）立模：模板的下口要压紧不得有漏水泥浆的缝隙。要留活动模板，以利冲洗湿润接缝的水，排除杂物后封闭；
（3）在砼浇筑之前，先在清洁潮湿而不积水的接缝上铺设厚度为25mm的1：2.5的水泥砂浆，砂浆所用标号、品种要和防水砼相同。要随铺随浇筑砼，不要一次铺设过长，以免砂浆初凝影响质量；
（4）砼的浇筑：要控制接缝第一层砼的浇筑宽度不超过500mm。采用插入式振捣器，先振接缝深的部分，后振接缝浅的部分，振动器的头不宜插到接缝底部的拉砼上。以免影响质量。要有专人负责不得有漏振和少振的现象。不能丝毫疏忽，才能保证接缝的防水质量；
（5）施工缝处必须浇捣密实，保持湿润养护状态，必须在48小时后才能浇筑施工缝以上的混泥土，施工缝浇捣前的要求同后浇带。
（6）地下室外墙水平施工缝的处理，外墙及底板竖向施工缝按后浇带处理要求进行处理。
（四）、试块留置
1、试块按时拆模，做好标识，及时送标准养护室养护。
2、试块试压当天出报告，并通知取样见证人领取试验报告。若发现问题，应及时通知试验组长，报告单位主管领导，并立即联系商品混凝土供应商，确定并落实处理方案。
3、同时根据实际需要留置一定数量的同条件养护试件，每组同条件养护试块等效龄期可取按日平均温度逐日累计达到600℃2d，0℃及以下的龄期不计入，等效养护龄期不应小于14d，也不宜大于60d。
4、每一现浇层、同一配合比的砼，至少留置一组同条件试块及一组同条件养护早拆模（一般7天左右）试块。
（五）混凝土养护
1、砼浇筑12小时后应派专人进行养护，防渗砼养护时间不少于14天，普通砼养护时间不少于7天。
2、柱墙等竖向构件先带模养护3天，拆模后采用挂湿麻袋保温湿养护。
3、梁板等平面构件采取覆盖麻袋浇水养护，浇水次数应能使砼处于湿润状态。
4、在砼浇筑后12小时内，不得在其上踩踏或进行模板安装、搭架等作业。（六）混凝土质量控制
1、砼原材料及半成品质量检验：
砼及其所用原材料必须按规定取样检验，保证质量符合施工规范规定：
水泥：袋装为100T（散装为500T）的同厂牌、同品种、同标号、同出厂编号
为一批取样送检，一次送货不满100T者，也按一批进行取样送检；
砂、石：按同规格、产地及进场时间每400m3为一批取样送检；
粉煤灰：每400T一批进行复检；
混凝土：每一工作班或100m3同强度等级的砼取一组抗压试块，抗渗按500m3取一组检验；
2、各构件除严禁出现蜂窝、孔洞、露筋（主筋）及缝隙夹渣层外，其位置尺寸应控制在下表所规定的允许偏差内：
4.2.
5.8 混凝土外观尺寸允许偏差
十、模板工程
（一）工程概况
（1）下王埠改造F区工程地下室，建筑面积14716m2。需高支模层高及顶板厚如下表：
（2）地下室最大框架梁为1-15/D及W-D/6轴处的KL32b、KL9、KL8a，截面尺寸为55032700；其余主框架梁截面尺寸为55031300。
（3）本工程地下室模板支撑体系必须进行专门设计，本支模方案针对地下室层高高、框架梁截面尺寸大的特点，对有代表性的结构层支撑体系进行验算，以确保施工的安全性。
（4）本工程的支摸体系采用扣件式钢管脚手架；模板采用18㎜厚胶合板；木枋采用503100㎜；大截面梁的对拉螺杆为Φ16圆钢。
（二）框架梁支模架设计
1、参数设置
（1）梁架体立杆按以下标准设置：当梁截面面积A≤0.32m2时，采用二排立杆，立杆纵向间距为1000；当A＞0.32m2，截面宽度≤500时，采用三排立杆，立杆纵距500；当A≥0.32m2，截面宽度>500时，采用四排立杆，保证立杆横距不大于500，立杆纵向间距500，同时按纵向＠≧3m设斜撑。架体除设扫地杆外，水平杆逐根拉结并不少于二道。
（2）梁底支承木枋间距300，侧模外边用木条卡牢，当梁高h＞800mm时，应沿纵向＠500、竖向起步250mm、竖向＠500~600设对拉螺杆控制截面。
2、代表性梁KL32b、KL9、KL8a支撑体系的验算
（1）计算参数：模板支架搭设高度为5.05米，基本尺寸为：梁截面 B3D=550mm 32700mm，梁支撑立杆的横距(跨度方向) l=0.5米，水平杆的步距 h=1.50米，
图4.2.6.2-1 梁模板支撑架立面简图
图4.2.6.2-2 梁模板支撑架荷载计算单元
（2）模板支架荷载标准值(轴力)：
作用于模板支架的荷载包括静荷载、活荷载和风荷载。
A）静荷载标准值包括以下内容：
脚手架钢管的自重(kN)： N
G1
= 0.12935.0500=0.6515kN
模板的自重(kN)： N
G2
= 1.50030.550030.5.000/2=0.2063kN
钢筋混凝土梁自重(kN)： N
G3
= 25.00030.55032.730.500/2=9.2813kN
经计算得到，静荷载标准值 N
G = N
G1
+N
G2
+N
G3
= 10.2229kN。
B）活荷载为施工荷载标准值与振捣混凝土时产生的荷载。经计算得到，活荷载标准值
N = (1.000+2.000)30.55030.500/2=0.4125kN
C）不考虑风荷载时,立杆的轴向压力设计值计算公式
人防工程施工组织 设计
目录 第一章编制依据........................................................................ 错误!未定义书签。 1.1编制依据 ............................................................................... 错误!未定义书签。第二章工程综述........................................................................ 错误!未定义书签。 2.1工程概况 ............................................................................... 错误!未定义书签。 2.2工程地质及工程特点 ........................................................... 错误!未定义书签。第三章施工部署........................................................................ 错误!未定义书签。 3.1项目管理组织 ....................................................................... 错误!未定义书签。 3.2项目管理目标 ....................................................................... 错误!未定义书签。 3.3施工流水段的划分及施工工艺流程 ................................... 错误!未定义书签。第四章施工准备工作计划 ....................................................... 错误!未定义书签。 4.1施工准备工作计划的内容 ................................................... 错误!未定义书签。第五章施工平面布置 ............................................................... 错误!未定义书签。 5.1施工现场平面布置 ............................................................... 错误!未定义书签。第六章施工资源计划............................................................... 错误!未定义书签。 6.1劳动力需用量计划 ............................................................... 错误!未定义书签。 6.2施工工具需要量计划 ........................................................... 错误!未定义书签。 6.3原材料需要量计划 ............................................................... 错误!未定义书签。 6.4施工机械、设备需要量计划 .............................................. 错误!未定义书签。 6.5测量装置需用量计划 ........................................................... 错误!未定义书签。第七章施工进度计划 ............................................................... 错误!未定义书签。 7.1施工进度计划编制依据 ....................................................... 错误!未定义书签。
地下室工程施工组织设计 一、工程概况及施工特点： 1.1工程概况 凤凰花园商住楼是一座集商场、住宅为一体的高层建筑。占地面积约1700m2，总建筑面积32463m2。设有地下室一层，为平战结合六级人防，平时停车，战时六级人防。地下室开挖深度为5.0M。 本工程为框剪结构，基本柱网7.4m×7.4m。墙、柱、楼板、屋面均采用现浇砼。基础底板面积约1700m2，砼体积近1500m3。砼强度等级为C30。底板厚度450mm，单桩承台大部分高为1.0m，部分高为1.2m，群桩承台高为1.8m。地下室外墙厚度为400mm，内墙厚度为300mm。砼强度等级C40。框架柱截面主要有1100×1100mm，1000×1000mm,950×950mm,500×500mm,800×800mm等，砼强度等级为C40。 1.2施工特点 1.3功能多，车道、水池将是施工中的难点。 1.4地下室底板砼数量大，浇筑时间长，应确定好浇筑顺序，避 免出现施工缝。 1.5电梯井承台面积大（11.2m×10.8m），高度1.8m。属大体积砼， 应采取措施减少砼的水化热，控制砼内外温差≤26。 C，避免产 生表面裂缝或贯穿性裂缝。 1.6外墙厚度大、标号高，且为结构自防水。施工中应防止出现
裂缝而引起外墙渗水。 二、施工工艺： 3.1 基坑内土方开挖： 本工程在施工工程桩前，已进行了基坑大开挖，地下室施工时的土方开挖主要是基础梁、承台、集水井处的土方，开挖的最大深度为1.5m，最浅0.3m，土方施工穿插在验桩期间进行，采用人工施工。土方的外运采用井架吊送至运土车上。在土层部分应夯实后再施工垫层。 本工程开挖的承台、地梁、集水井几何尺寸小，精度要求多，故开挖前首先根据测定的轴线控制网初步放线，并在围护桩边加钉轴线控制木桩，依次放出开挖边线。 3.2砖胎模施工： 砖胎模施工前，一定要进行基槽边框尺寸的复核，保证承台、边梁
株洲城东供电局、计量中心 生产综合楼 人防 施 工 组 织 设 计 湖南拓展建设工程有限公司 株洲城东供电局、计量中心生产综合楼项目部 二O一一年八月
株质安监统编 2008施管-2 施工组织设计（方案）报审表 工程名称：株洲城东供电局、计量中心生产综合楼302002□□
本表一式三份：施工、监理、建设各一份 目录 一、编制依据 二、工程概况 三、主要施工方法 四、技术质量措施
五、安全技术措施 六、冬季施工措施 七、水暖电施工方案
一、编制依据 1.《人民防空工程设计规范》（GB50225-2005） 2.《人民防空工程设计防火规范》（GB50098-2009） 3.《防空地下室防护设备选用》（07FJ03） 4.《人防工程防护功能平战转换设计图集》 5.《防空地下室建筑设计》[FJ01~FJ03(2007年合订本)] 6.《人民防空工程防护设备选用图集》（RFJ01-2008） 7.《城东供电局计算中心生产综合楼防空地下室〔株防办建[2011]5号〕 8.设计图纸、工程地质勘察报告及规划部门批准的建筑物定位测量报告，对工程的施工过程进行了全程监控。
二、工程概况 株洲城东供电局、计量中心生产综合楼座落在株洲市文化路口，人防工程属于平战结合型。人防地下室人防总建筑面积1250.4平米，设于株洲电业局城东供电局生产营销综合楼地下一层；为全埋式地下室，战时功能为甲5级人防专业队队员掩蔽部，平时为停车库，设一个防护单元，两个抗爆单元，结合平时出入口设战时出入口两个。地下室层高为 4.2 米，抗震设防等级六级设防，防火等级为一级，建筑耐久年限为50 年；防水等级为一级，二道设防。 三、主要施工方法 （一）地下人防连通口防护密闭封堵框及人防门框安装方法：地下人防连通口防护密闭封堵框及人防门框安装方法：1 封堵框、人防门制作安装由具有资质的湖南永鑫机电设备有限公司分包，封堵框、人防门框扇在其单位内加工制作。 1.1 钢材的品种、质量，焊条、焊剂的牌号、性能必须符合设计要求。 1.2 钢筋的规格、形状、尺寸、数量、接头位置必须符合设计要求和施工规范的规定。 1.3 门框墙的预埋件无锈蚀并涂油，位置准确，固定牢靠。 1.4 门框墙的混凝土应振捣密实，每道门框墙的任何一处麻面面积不大于门框墙总面积的0.5％；严禁有蜂窝、孔洞和露筋。 2. 制作依据：根据中国轻工业长沙工程有限公司设计的株洲电业局地下室平面图（人防）所提供封堵洞口宽度调整规格，按照选用图集及相应生产图集洞口规格制作。 3. 因施工现场条件，该工程封堵框拟整体安装。 4. 为保证封堵门框符合技术要求，保证门框角钢平面垂直，除按现场提供的门口线、标高线准确安装，并用水准仪符合校正，确保下
地下室人防工程 施工组织设计 一、编制依据 （一）XXXXXX工程施工合同中所规定的承包施工范围、工期、质量标准等。 （二）XXXXXX设计院设计图纸。 （三）XXXXXX工程勘察报告。 （四）现场现有施工环境、条件及甲方已明确的现场条件。 （五）现行的国家标准、规范和地方及青岛市有关法规和规定。 （六）我公司施工质量保证体系及安全保证体系的相关文件要求和经验资料。（七）我公司现有的劳动力资源，材料供应能力，机械设备配置及工程技术能力和施工经验。 （八）我公司类似的工程施工经验。 二、工程概况 1、本工程位XXXXXXXXXXXXX 2、本工程由人防地下车库（地下一层）、商业网点（2层）、十栋单体工程（11-20层）组成，其中4#、6#、8#楼位于整体地下室，带管道夹层，10#楼有单独地下室其余建筑单体均无地下室。 3、工程占地面积45065.4m2，总建筑面积135956.15m2。其中人防地下室建筑面积：14716m2 4、本工程建筑结构安全等级为二级，设计基准期为50年；结构设计使用年限：3类，50年。所在地的抗震设防烈度：6度；设计地震分组：第二组； 5、本工程基础形式：筏形基础、独立基础；地基基础设计等级：乙级；人防抗力等级为核6级，常6级。 6、人防地下室结构形式：框架－剪力墙结构。 7、本工程人防地下室防水采用北京卓宝“贴必定”自粘聚合物沥青防水卷材。 三、施工进度计划 根据XXXXXXX工程施工合同和工程设计图纸，结合我司施工能力，地下室人防工程总施工时间XXXX年X月X日～XXXX年X月XX日。具体安排详见附图：地下室施工进度计划。
四、施工平面布置 地下室阶段先布置入为1＃、2＃、3＃、4＃台塔吊，解决材料的水平运输和垂直运输问题。三个钢筋加工车间均能制作地下室所需钢筋。三个木工加工车间均能为地下室模板工程配料。浇砼以西面配备的2台混凝土输送砼解决混凝土的水平运输。必要时，辅以南面的混凝土输送泵。其他平面布置详见附图：施工总平面布置图。 五、基坑降排水 根据本工程地质勘察报告，采用集水坑结合明排水沟排水即可满足基坑工程的施工要求。 1、集水坑： 沿基底周边环形布置（详见平面布置图），集水坑边长1.0m，深度1.2m。坑壁砖砌筑240厚，坑底铺300mm厚碎石，坑壁不抹灰。 2、排水沟 沿基坑底周边设置环行排水沟，排水沟宽300mm，深300mm，沟壁砖砌筑120厚，沟底铺100 mm厚碎石，沟壁不抹灰。
地下室施工组织设计 The Standardization Office was revised on the afternoon of December 13, 2020
编号：创案字2001-011 清华科技园创新中心工程 地下室施工组织设计 中建一局集团 清华科技园创新中心工程项目经理部 二零零一年五月
目录 地下室施工组织设计调整变更索引表 (5) 编制依据 (6) 第一章工程慨述 (8) 工程简介 (8) 设计特点 (11)
第二章工程目标 (10) 第三章施工部署 (11) 施工现场组织机构 (11) 施工力量配备 (11) 施工流水段的划分 (12) 施工进度计划 (17) 第四章资源配置计划 (19) 劳动力投入计划 (19) 材料投入计划 (19) 机械投入计划 (20) 第五章现场平面布置 (22) 现场总平面布置 (22) 现场总平面布置说明 (22) 第六章土建工程主要分项工程施工方法 (24) 测量工程 (24) 基坑降水施工方案 (28) 基坑支护设计方案 (30) 降水、护坡施工 (36) 土方施工 (44) 钢筋工程 (48) 模板工程 (63) 混凝土工程 (69) 脚手架工程 (80) 1．施工现场组织机构 (11)
2．施工力量配备 (11) 1．施工现场组织机构 (11) 2．施工力量配备 (11) 1．施工现场组织机构 (11) 2．施工力量配备 (11) 1．施工现场组织机构 (11) 2．施工力量配备 (11) 1．施工现场组织机构 (11) 2．施工力量配备 (11) 1．施工现场组织机构 (11) 2．施工力量配备 (11)
地下室工程施工方案 一、工程概况及施工特点： 1.1工程概况: 花溪区孟关沙坡村村委综合办公楼工程楼。占地面积约4235m2，总建筑面积13809m2。设有地下室一层，平时停车，地下室开挖深度为5.5M。 本工程为框架结构，基本柱网7.5m×8.1m。墙、柱、楼板、屋面均采用现浇砼。基础底板面积约4235m2，砼体积近1500m3。砼强度等级为C30。底板厚度250mm，单桩承台大部分高为1.0m，部分高为1.7m，地下室外墙厚度为300mm，内墙厚度为300mm。砼强度等级C35P8。框架柱截面主要有500×500mm，500×700mm,500×800mm,等，砼强度等级为C35。 1.2施工特点 1.3地下室有车道、水池、水沟、集水井、电梯井是施工中的难点。由于地下 水位基本平行于地下室底板标，下雨时候水位上到室底板标。 1.4地下室底板砼数量大，浇筑时间长，应确定好浇筑顺序，避免出现施工缝， 在施工时与后浇带为施工流水段。 1.5电梯井没有设置孔桩，只是采用钢筋砼底板面积大（ 2.5m×2.5m），电梯井 深度为 1.6m。采用底板和剪力墙施工外墙厚度不大、标号不太高，且用 C35P8砼另加抗裂剂为结构自防水。施工中应防止出现裂缝而引起外墙渗水。
二、 施工工艺： 三、主要施工方法： 3.1 基坑内土方开挖： 本工程在施工工程桩前，已进行了基坑清淤在开挖700mmI 深度，地下室施工时的土方开挖主要是整体基坑清淤在开挖700mmI 深度进行（根据施工现场情况和施工图中地下室底板做法要求），基础梁、消防水池、集水井处的土方，开挖的最大深度为 3.4m ，最浅0.3m ，土方施工在验桩后进行，采用机械施工。土方的外运采用挖掘转运现场50m 。在回填碎石400mm 夯实后再施工垫层。 本工程开挖的、地梁、集水井几何尺寸小，精度要求多，故开挖前首先根据测定
一、编制说明 一、编制依据： 1、********下发的********花园地下车库人防工程施工图纸; 2、施工现场实际情况; 3、国家、地方的各种行政法规、文件及行业强制性标准; 4、建筑工程施工及验收规范(2002版); 5、建筑工程质量检验评定标准; 6、建筑工程施工手册(2001版); 7、本公司技术、施工管理能力和机械、设备供应能力; 8、本工程在施工中不发生结构及建筑变更; 二、编制范围: ********下发的********花园地下车库人防工程的施工图纸标明的工程; 三、编制原则: 1、认真贯彻和执行国家及地方相关建筑行业法律法规和文件,严格执行工程建设程序; 2、严格执行工程建设强制性标准,采用先进、合理地施工方法和施工工序; 3、积极采用新技术、新工艺及新材料,减员增效; 4、充分利用机械设备,扩大机械化施工范围,不断改善劳动条件,提高劳动效率; 5、严格控制工程质量,确保安全文明施工和施工工期,合理降低成本; 二、工程概况
南京********花园地下车库人防工程为现浇钢筋混凝土框架结构，平面形状呈矩型，地下一层，西侧覆土1.7m，东侧覆土1m。由南京市地下工程建筑设计院设计，工程位于******以南，*****路以西。 2-1 建筑概况 整个建筑东西轴线长162.9m，南北轴线长42m，地下车库层高3.5m。±0.00相当于绝对标高12.2m，建筑面积约6290m2。根据图纸设计要求装饰简介如下： 内墙水泥砂浆粉刷，楼地面做细石混凝土找平，顶板梁板不粉刷，梁板下刷白色防水乳胶漆二度，进排气机房内墙、天棚作吸音处理，楼梯间天棚采用阳光板天棚，混凝土外墙采用1:2.5水泥砂浆找平、砌筑1:3水泥砂浆120厚永久性保护墙，室外楼梯间、竖井以上外墙均以仿石涂料饰面地下室外墙、顶板与底板的迎水面，室内水池等采用GF-SJ水泥基渗透结晶型防水涂料，做法详J02-2003-2/60,。 2-2 结构概况 本工程按七度抗震设防裂度设计，四级抗震, 为六级单建式人防工程，建筑结构安全等级为二级。采用钢筋混凝土有梁式整板基础，柱截面有600*600，框架梁截面有600×900、600×850、500×850、300×1100、600×800等，最大柱距8.7m，整板基础、框架柱、梁板、剪力墙混凝土强度等级为C30，混凝土后浇带强度等级为C35，过梁为C20，基础垫层C15。 混凝土抗渗等级：地下室底板、墙板为S6，地下室内墙采用MU10空心砖，M7.5水泥砂浆砌筑。 2-3 安装概况 本项目安装部分有四个主要方面的内容，即给排水、电气（通风空调系统、消防系统）。其中给排水部分包括普通给排水管路、电气部分包括照明系统。本工程设计时考虑电气接地体利用建筑结构钢筋网作为接地装臵，
第一章工程概况及特点 第一节、工程概况 一、总体概况 1、工程总说明： 工程名称：****大厦 业主：上海****置业发展有限公司 设计单位：****集团****设计研究院有限公司 施工单位：****建设集团有限公司 建设地点：上海市****金融贸易区B3-6地块 建筑类别：一类公共建筑 抗震设防烈度：抗震设防7度 建筑耐久年限：1级耐久年限 2、地理位置 ****大厦位于上海****地区，地理位置见下图。
3、地下部分工程总体概要 4、工程地质情况 根据工程地质勘察报告，场地内无暗浜及液化土层分布，工程地质条件一般，第①层杂填土较厚，结构松散，成分复杂，含大量碎石及混凝土，地下水对混凝土无腐蚀性。 地层特性表
二、围护工程概况 基坑围护体系剖面见下图： 1、地下连续墙
地下室外墙设计为‘二墙合一’，即地下连续墙既作为围护墙体，又作为结构外墙，参与桩基共同作用以承受上部荷载，为减小地墙的沉降量，墙底采用后压密注浆处理。地墙顶通过在围檩中预埋插筋与上部墙体连接，围檩与地墙水平施工缝采用企口施工缝内置遇水膨胀止水条解决渗水问题；地墙与地下室结构之间的连接采用预埋插筋的方法解决，与大底板的连接采用剥肋直螺纹钢筋接头；同时在地下室结构与地下连续墙之间另有一道砌体墙做墙面修饰。地墙设计墙厚1m，最大墙深约达40m，悬臂部分与入土部分比值约为1：0.9。地下连续墙延长米约为300m，共划分为55个槽段，槽段之间采用圆形锁口管柔性接头，考虑到接头的抗渗性，同时考虑到地下连续墙的整体连续性，故接头处设置接缝壁柱。根据现场地质情况，考虑到2-0层为新近沉积粉性土，土质不均，挖槽时槽壁稳定性差，采用三轴搅拌桩对槽壁两侧土体进行加固。 2、支撑体系 本工程开挖深度大面约为19.6m，采用四道混凝土支撑。每道混凝土支撑分别由三道对撑、边撑与角撑组成。采用钢格构柱支持整个支撑体系的稳定。支撑间距最大为5.1m，最大支撑轴力出现在第三道与第四道支撑，从时空效应上来说，挖土施工到第三道与第四道支撑时，隔壁发展大厦同时进行深基坑施工，因此，做好两深基坑施工的协调工作是工作的重点之一。 3、基底围护 主楼电梯井落深部分落深4.2m，基底标高为-24.6m。为确保深基坑安全，采用钻孔灌注桩围护，上做砼压顶梁，一道钢支撑撑于四角，围护桩悬臂长度4.2m，入土深度5m。同时在围护桩外围做高压旋喷桩以减小主动土压力。考虑到承压水头，基坑底除了打设减压井外，还进行了高压旋喷桩封底处理，以确保基坑安全万无一失。 裙房电梯井落深部分落深2.2m，基底标高为-20.7m。采用高压悬喷桩进行土体加固与封底。 主楼区与地库结构之间做一排高压旋喷桩，起加固土体防止局部塌方的作用。 4、基坑被动土体加固 本工程地下连续墙既作为围护墙体，又作为结构外墙，因此基础施工时候地墙变形量的控制至关重要。设计采用三轴搅拌桩进行被动土体加固，以期挖土施工中增大被动土压力，减小地墙变形。三轴搅拌桩被动土体加固与原地墙成槽护壁之间采用压密注浆填充。
第一章编制依据 一、编制说明 本地下车库施工组织设计是依据北京世纪千府国际工程设计有限公司设计的“株洲新芦淞产业发展集团有限公司道田安置房3#、4#栋建筑、安装工程施工总承包合同文件的要求编制的施工组织设计，其主要内容包括主要施工方案及施工组织设计,确保工程质量的措 施以及质量体系和技术支持、确保施工进度计划的措施以及施工进度计划网络图、横道图，劳动力及机具计划安排、资金需用计划及主要材料构配件计划、施工总平面布置、确保安全生产及文明施工的措施、采用新工艺、新技术、新材料和合理化建议等部分。二、编制依据 （一）、株洲新芦淞产业发展集团有限公司道田安置房3#、4#栋建筑、安装工程施工总承包合同文件。 （二）、株洲新芦淞产业发展集团有限公司道田安置房3#、4#栋建筑、结构、给排水、暖通、电气工程施工图。 （三）、国家现行建筑安装施工规范、规程和技术标准。 （四）、施工现场勘察情况。 （五）我公司按照IS09001建立的质量管理体系文件。 （六）、我公司承建过的同类型、同地质、同气候特征的工程施工经验。 （七）、我公司的技术力量及机械设备情况。
第二章工程概况 1、工程概况 道田安置房3#、4#楼位于株洲市芦淞区，3#、4#楼地下室为一层，负一层底板标高为-5.7m （相对标高55.50m）,顶板面标高为-1.6m （相对标高59.6m）,层高为4.1m。地下室总建筑面积为5 1 8 1 . 6 7平方米。地下车库在西南角设一个出入口，地下车库内设四座楼梯作为垂直交通通道。 本地下室为I 类地下汽车车库；耐火等级；地上建筑为二级,地下建筑为一级；安全等级为二级；防水等级为二级；建筑设计使用年限为50年。本工程± 0.000相当于黄海绝 对标高61.2 米。 1.1地下车库建筑概况 1.1.1楼地面工程；车库地面为无尘渗透剂混凝土固化剂地面, 其它房间地面为水泥砂浆地面；墙面装饰工程；地下室侧壁内墙面做法；900高度以下喷涂灰色油性漆二遍, 900 高度以上喷涂白色油性漆二遍。除地下车库外其余房间内墙面采用水泥砂浆粉刷并做白色仿瓷涂料二遍。天棚装饰；地下车库（含设备用房）顶棚水泥砂浆压光。 1.1.2本工程采用铝合金窗,门采用防火门、防火卷帘门。防火门、防火卷帘门均由专业公司制作安装。 1.1.3地下室防水 地下室地面按1%的排水坡度放坡,排至排水沟,排水沟起点沟深100,按0.5%排水 坡度排向集水坑。排水沟详见98ZJ512-1/31;铸铁盖板详见98ZJ512-4/31。 地下室顶板防水构造从下至上依次为：钢筋砼顶板一20厚1：3水泥砂浆找平一刷基层处理剂一遍-2层2厚CPS-CL反应粘结型高分子湿铺防水卷材一4厚SBS改性沥青耐根穿刺防水卷材一点粘纸胎油毡或聚乙烯薄膜一层一70厚C20细石砼保护，内配？4钢筋、双向、中距150-种植土厚度1500。 地下室底板防水构造从下至上依次为：素土夯实—100厚C15砼—20厚1: 3水泥砂 浆找平层一刷基层处理剂一遍一2层2厚CPS-CL反应粘结型高分子湿铺防水卷材一点粘纸胎油毡或聚乙烯薄膜一层—50 厚C20 细石砼保护层—防水混凝土厚度详结施,设计抗渗等级P6—无尘渗透剂混凝土固化剂地面。 地下室墙板防水构造从内至外依次为：防水混凝土厚度详结施, 设计抗渗等级P6—20 厚1:3水泥砂浆找平层一刷基层处理剂一遍一2层2厚CPS-CL反应粘结型高分子湿铺防 水卷材-30厚挤塑聚苯乙烯泡沫塑料板，用建筑胶粘结一黏土或二八灰土，分层夯实。
XX大厦地下室工程施工组织设计 一、工程概况： 拟建的XX大厦地下室工程位于XX路北侧，西临XX小区，东临XX村统建房用地、北侧面XX住宅花园，工程占地1859.5m2，建筑面积5959.4m2，总高度8.2m，最大跨度8.4m，为二层框架结构地下室。 本工程按抗震烈度七级设防，结构抗震等级为二级。 下室外墙防水采用钢筋砼自防水和APP沥青防水卷材。在地下室外墙施工完成后，在外墙上做防水，外砌120实心粘土砖墙保护。 地下室隔墙采用190厚空心砖，水泥砂浆抹面。 本工程水、电、通风等设备安装工程要求预埋预设。 二、工程特点： 1、本工程施工场地较小，现场需精确布置、合理安排，充分利用场地南面临街，交通便利优势，合理调度，做到原材料补给充足，不影响工程进度与质量。 2、地下室工程量大（约5378m3），结构复杂，底板承台连梁较多，抗裂、防水要求高，施工中需针对性的编制施工方案，精心组织施工。 3、地下水位为标高3.16至–1.42米间，施工中应特别注意基坑排水。 三、施工部署：
结合本工程的实际特点，组织经验丰富，工作严谨的施工管理班子，建立健全各项管理制度，组织先进，充足的施工机机械和高素质的施工队组，为快速优质地完成本工程提供根本保证。具体安排见总体进度计划表。 （一）、主要指标： 1、工期： 工程总工期为47日历天，各阶段具体安排如下： 土方工程6日历天 围护工程8日历天 独立基础人工挖运土方12日历天 防水工程8日历天 地下室外墙6日历天 地下室顶板7日历天 其中装修及水电安装预埋预设穿插入地下室结构施工。 2、质量： 工程质量力争达到优良，我司要求各分部分项工程质量必须达到合格等级，同时争创优良分部，竣工验收必须确保合格质量等级。 3、安全文明生产： 本工程施工面大，结构复杂，现场拟成立安全、文明生产领导小组严格按国家和厦门市有关规定进行安全管理，力争在施工期间，无重大伤亡事故，轻伤率控制在2‰以内。 （三）施工总体部署：
目录 1、编制依据 0 2、工程概况 0 2.1工程总体概况 0 3、施工部署及管理施工人员 (1) 3.1工程施工计划 (2) 3.2技术配合及施工措施 (2) 4、模板 (3) 4.1模板制作安装 (3) 4.2验收要求 (4) 4.3拆模时所需要混凝土强度 (5) 5、钢筋 (5) 5.1钢筋原材控制 (5) 5.2钢筋安装 (5) 6、混凝土 (6) 6.1浇筑准备 (7) 6.2人员组织 (7) 6.3技术要求 (7) 7、门窗安装 (9) 8、管道的附件安装 (10) 8.1密闭穿墙短管的制作和安装 (10) 8.2通风管道与附件的制作及安装 (11) 8.3给水排水管道、供油管道与附件的安装 (11) 8.4 电缆电线的穿管安装 (12) 8.5排烟管与附件的安装 (12) 8.6管道防腐涂漆 (13) 9、设备安装 (13) 9.1设备基础 (14) 9.2通风设备安装 (14) 9.3给水排水设备安装 (15)
9.4电气设备安装 (16) 9.5设备安装工程的消声与防火 (18) 10、施工质量保证体系 (19) 11、安全措施及要求 (20)
1、编制依据 1.1、中建七局医院棚户区改造三鑫园项目2#楼图纸； 1.2、中建七局医院区域棚户区改造三鑫园项目2#楼项目工程施工合同； 1.3本工程使用的规和标准 人民防空工程施工及验收规 GB50134-2004； 钢筋混凝土门框墙 07FG04； 防空地下室板式钢筋混凝土楼梯 07FG03； 人民防空地下室设计规 GB50038-2005； 防空地下室结构设计 07FG01-05(2007版)； 混凝土结构设计规 GB50010-2010(2015版)； 建筑施工安全技术统一规 GB50870-2013； 建筑工程施工质量验收统一标准 GB50300-2013； 混凝土结构工程施工质量验收规 GB50204-2015； 混凝土结构工程施工规 GB50666-2011； 混凝土结构现场检测技术标准 GB/T50784-2013； 注：其他未列项目见国家现行规、规程及标准 2、工程概况 2.1工程总体概况
目录 第一章编制依据 (3) 1.1编制依据 (3) 第二章工程综述 (3) 2.1工程概况 (3) 2.2工程地质及工程特点 (3) 第三章施工部署 (4) 3.1项目管理组织 (4) 3.2项目管理目标 (5) 3.3施工流水段的划分及施工工艺流程 (5) 第四章施工准备工作计划 (6) 4.1施工准备工作计划的内容 (6) 第五章施工平面布置 (7) 5.1施工现场平面布置 (7) 第六章施工资源计划 (7) 6.1劳动力需用量计划 (7) 6.2施工工具需要量计划 (8) 6.3原材料需要量计划 (8) 6.4施工机械、设备需要量计划 (9) 6.5测量装置需用量计划 (9) 第七章施工进度计划 (10) 7.1施工进度计划编制依据 (10) 7.2进度计划表（附后） (10) 7.3施工进度控制实施细则 (10) 7.4进度计划控制措施 (11) 第八章主要分部分项工程的施工方案 (11) 8.1主要分部分项工程施工方案的选择与确定 (11) 8.2主要分部分项工程施工方法及工艺要求 (12) 8.2.1 基坑降水 (12) 8.2.2土方工程 (12) 8.2.3模板工程 (13) 8.2.4 钢筋工程 (37) 8.2.5 砼工程 (40) 8.2.6 地下防水工程 (43) 8.2.7人防门安装 (43) 8.2.8砌筑工程 (44) 8.2.9 内墙及顶棚抹灰 (46) 8.2.10墙面及顶棚涂料 (47) 第九章质量管理与控制措施 (53) 9.1施工质量管理体系 (53) 9.2施工技术的质量控制措施 (54) 9.3施工材料的质量控制措施 (55) 9.4过程质量控制措施 (55) 第十章安全管理与安全措施 (56)
地下室施工组织设计 1、编制说明及管理目标 1.1编制原则 ⑴工程质量、进度及安全并重的原则； ⑵经济合理、切实可行的原则； ⑶施工中推广应用新技术、新工艺、新材料的原则； ⑷加大机械化施工程度和标准层采用程序化的施工原则； ⑸样板示原则。 1.2编制依据 ⑴****项目工程招标文件； ⑵中国建筑技术集团设计的***地下工程建筑、结构及水电施工图纸； ⑶国家现行标准和规、安全操作规程、国家现行施工验收规等； ⑷建设部颁发的《建筑工程施工现场管理规定》及地方政府的有关规定； ⑸建设部颁布的《工程建设标准强制性条文》； ⑹施工现场情况； ⑺本单位所具备的施工技术力量和管理能力； ⑻已建成类似工程的经验。 1.3 管理目标 1.3.1工期目标 结合工程结构特点及我公司的施工能力，确保按要求完成工程目标，我公司制定具体的施工总计划。开工日期以监理工程师签发的实际开工日期为准。 1.3.2质量目标 我公司承诺工程质量符合国家质量验评标准，确保一次交验合格。 我公司本着信誉第一、用户至上的宗旨，精心组织施工，严格管理，为业主提供满意的建筑产品。 1.3.3安全、文明施工、环境管理施工目标 严格按照业主和呼和浩特市现场安全管理相关规定组织施工，符合国家安全标准。施工噪声、废水、废气、废物排放达标率100%；杜绝重大伤亡事故，负伤率不超过1‰。达
到安全文明工地的验收评定标准。 1.3.4服务承诺目标 我公司承担任何质量缺陷保修责任，签定《房屋建筑工程质量保修书》；成立专职保修小组，对发生的紧急抢修事故，在接到事故通知后，确保24小时赶到现场，对属于保修围和容的项目，在接到修理通知之日后7天完成。 2、工程概况 2.1.工程简介 2.2．建筑设计概况
目录 第一章 XXXX大学施组 (2) 第1节综合说明 (2) 第2节工程概况 (3) 第3节编制依据 (4) 第4节施工布署 (5) 第5节施工准备 (9) 第6节主要项目施工方案 (11) 第二章工程管理体系表 ....................................... 错误！未定义书签。第三章施工现场组织机构 ..................................... 错误！未定义书签。第四章质量保证体系 ......................................... 错误！未定义书签。第五章主要材料明细表 ....................................... 错误！未定义书签。第六章主要机具计划表 ....................................... 错误！未定义书签。第七章主要劳动力计划表 ..................................... 错误！未定义书签。
XXXX大学施组 综合说明 1、编制说明 真诚感谢贵校对我公司的充分信任，能够给予我公司参加料料大学人防地下室改造装修工程的投标机会!我们深知本工程的特殊和重要性，公司从上到下表现出了高度的重视，十分珍惜此次难得的机会 1．1在接到招标文件和设计图纸后，公司多次组织工程技术人员对招标文件和图纸进行仔细认真的研究、反复阅看，并组织和召开了各个专题会针对该装修改造工程的特点、重点、难点进行反复研究和方案论证比较，并认真准备了该改造工程投标笞疑会的笞疑文件，其目的是使施工组织设计更科学、合理、详尽、具有很强的可操作性和针对性。 1．2我公司承建过许多类似工程的装修改造项目，积累了一套成熟先进的施工技术和管理经验，为本工程的圆满完成奠定了坚实基础。 1．3本施工组织设计为我公司参加投标所做．本施工组织设计是对“***大学人防地下室改造装修工程”(以下简称本工程)在劳动力组织、材料设备供应、施工工艺、进度计划、质量安全措施、质量保证体系、施工环保措施等方面做详细而周全的规划。使本工程在改造装饰施工的全过程中，各个环节始终处于受控状态。达到高质量、高标准，使贵校称心满意，工程管理更加合理、科学有效。如果我公司中标我公司将根据实际情况对本施工组织设计进行完善和补充，保证施工组织设计能够切实可行的指导本工程的施工。 2、工程项目管理的主要目标 根据贵校招标文件的要求和本工程的特殊重要性，我公司确定该工程项目管理的综合目标如下： 2．1质量目标 确保质量等级“合格”，实现“过程优良”。各项质量达到Is()9000规范要求。 2．2开工日期： 2005年6月10日，竣工日期2()(]5年8月10日。总工期在保证招标文件60日历天的基础上，提前10天，计划总工期50天。 2．3安全目标： 杜绝危险及重伤事故的发生，轻伤发生率控制在干分之五以内。 2．4文明施工目标：
江苏人防工程施工 组织设计
目录 1. 编制依据................ 1.1 主要规范、规程. ..................... 1.2 主要图集. .......................... 1.3 主要标准. .......................... 1.4 主要法规. .......................... 1.5 其它................. 2. 工程概况................ 3. 施工组织................ 3.1 项目的施工组织模式........... 3.2 职能分工................ 4. 施工准备................ 4.1 技术准备. .......................... 4.2. 施工现场准备.............. 4.3 临水................. 4.4 临电................. 4.5 现场出入口及围墙............ 4.6 现场道路................ 4.7 临建................. 5. 主要分部分项工程施工工序及施工方法 5.1 结构工程施工.............. 5.2 防水工程................ 错误!未定义书签。 错误! 未定义书签。 错误! 未定义书签。 错误! 未定义书签。 错误! 未定义书签。错误! 未定义书签。错 误!未定义书签。错误!未定义书签。 错误! 未定义书签。错误! 未定义书签。错 误!未定义书签。 错误! 未定义书签。 错误! 未定义书签。 错误! 未定义书签。 错误! 未定义书签。 错误! 未定义书签。 错误! 未定义书签。错误! 未定义书签。错 误!未定义书签。 错误! 未定义书签。 错误! 未定义书签。
地下工程建设施工组织设计 方案 第一部分编制依据 1、市东建建筑的《信达·海岸》施工图纸（2006年7月）； 2、建设单位（业主）对工期、质量的有关要求； 3、施工现场的实际情况； 4、公司ISO9001质量保证体系的有关文件； 5、《市基坑工程管理规定》（穗建技[1999］311号）； 6、《关于基坑安全问题的补充通知》（穗建筑[2005］412号）； 7、《省建筑工程竣工验收技术资料统一用表》（2003年12月1日实施） 8、《工程测量规》（GB50026－93） 9、《建筑地基基础工程施工质量验收规》（GB50202-2002） 10、《外墙饰面工程施工及验收规程》JGJ126-2000 11、《钢筋焊接及验收规程》（JGJ18－96） 12、《混凝土结构工程施工质量验收规》（GB50204－2002） 13、《混凝土泵送技术规程》JGJ/T10-95 14、《建筑工程冬季施工规程》JGJ104-97 15、《混凝土质量控制标准》GB50164-92 16、《混凝土检验评定标准》（GBJ107-87） 17、《砌体工程施工质量验收规》（GB50203－2002） 18、《建筑基坑支护技术规程》（JGJ120-99） 19、《建筑地面工程施工质量验收规》（GB50209－2002） 20、《建筑装饰装修工程质量验收规》（GB50210-2001）
21、《建筑工程施工质量验收统一标准》（GB50300－2001） 22、《建筑工程预算定额及建筑施工手册》 23、中南地区通用建筑标准设计 （二）安全生产管理标准规 1、《建筑施工安全检查标准》（JGJ59－99） 2、《建筑施工高处作业安全技术规》（JGJ80－91） 3、《建筑工程机械使用安全技术规》（JGJ33－2001） 4、《工程施工现场供用电安全规》（GB50104-93） 5、《施工现场临时用电安全技术规》（JGJ46－88） 6、《关于基坑安全问题的补充通知》（穗建筑[2005］412号）； 7、市建筑行业主管部门有关施工安全、文明施工的有关规定以及现行其他的施工验收规、规程和标准，省、市有关建筑技术、质量、安全和文明的规定。 第二部分工程概述 一、工程概述 信达·海岸位于市滨江东路北侧，北临珠江，与二沙岛对望，东西两侧为沿江住宅小区，本工程地下部分有二层、地下二层为附加式人防地下室，平时功能为小车库，战时功能为六级二等人员掩蔽。人防区建筑面积1525平方米，可掩蔽1100人。地下一层为停车场。地下室总建筑面积10182平方米，地下室还设有水泵房、通风、机房、配电房、库房等设备用房。信达·海岸由市德裕发展开发，市东建建筑设计，市恒茂建设监理负责施工监理，广西建工集团四公司承建。 二、建筑设计概况 2.1、建筑物为一类建筑、耐火等级为一级，建筑物抗震设防烈度为7度。建筑物长约8 3.5米，宽约63.28米，总高99.2米。地下二层，地上三十层，地下室建筑面积10182平方米，地下二层建筑面积为4949平方米，地下一层建筑
住宅楼地下室工程施工组织设计方案
目录 一、编制依据 (3) 二、综合说明 (4) 三、施工平面总布置 (5) 四、施工部署 (9) 五、基础工程（地下室）施工方案 (18) 六、基础质量保证措施 (42) 七、地下管线地上设施周围建筑物保护措施 (44) 八、地上主体结构主要施工方法和施工措施 (45) 九、主体结构质量保证措施 (55) 十、各种管道、线路等非主体结构施工措施 (57) 十一、采用新技术、新工艺专利技术 (67) 十二、冬雨季施工措施 (67) 十三、施工安全保障措施 (74) 十四、现场文明施工措施 (85) 十五、施工现场环境措施 (86) 十六、施工现场维护措施 (88) 附件一、施工进度计划 (89) 附件二、施工现场平面布置图 (90)
一、编制依据： 1.1设计图纸及工程招投标文件 1.2国家及地方有关标准规范规程 1、高层建筑筏型基础技术规范JCJ6－99 2、建筑基坑支护技术规程JGJ120－99 3、地下工程防水工程质量验收规范GB50208―2002 4、混凝土质量控制标准GB50164―92 5、砌体工程施工及验收规范GB50203―2002 6、混凝土结构工程施工及验收规范GB50204―2002 7、屋面工程质量验收规范GB50207―2002 8、建筑地面工程施工及验收规范GB50209―2002 9、机械设备安装工程施工及验收通用规范GB50231―98 10、通风与空调工程施工质量验收规范GB50243―2002 11、混凝土泵送施工技术规范JGJ/T10―95 12、钢筋焊接及验收规程JGJ18―2003 13、铝合金门窗安装及验收规程JGJ103―96 14、建筑工程冬期施工规程JGJ104―97 15、钢筋机械连接通用技术规程JGJ107―96 16、外墙饰面工程施工及验收JGJ126―2000 17、建筑给水排水采暖工程施工质量验收规范GB50242―2002 18、通风与空调工程施工及验收规范GB50243―2002 19、建筑电气工程施工质量验收规范GB50303―2002
地下连续墙施工组织设计 地下连续墙施工工艺：测量放线→导墙施工→地下墙成槽→清基→钢筋笼吊放→水下砼浇注。 1、导墙施工 导墙采用C20钢筋砼现场浇制。施工注意事项：放线要正确，导墙之间距离比挖槽设备大4cm；导墙土方开挖要有排水系统；模板、钢筋符合施工规范要求；导墙在拆模后及时用木方将左右导墙之间支撑起来，并且在导墙达到强度以前禁止重型机械在旁边行走，以防导墙变形。 2、泥浆工程 ①泥浆配合比 在地下墙施工中，泥浆的优劣将直接影响地下墙成槽施工，根据地质资料和上海地区地下墙施工经验初拟以下：陶土粉10～12% 纯碱0.5% CMC0.3% 新浆指标： 粘度18～25s 比重1.05～1.07g/cm攩3攪 失水量<10ml/30min 泥皮厚<1mm/30min PH值7～9 胶体率98％ 泥浆配合比在施工中应根据材料的性能，土质情况实际予以调整。 ②泥浆搅拌系统及拌制方法 泥浆搅拌系统由600l高速回转的泥浆搅拌机，φ200螺旋输送机等设备组成，工作出泥量4立方米/小时，泥浆制作时应确保水压和水量。 泥浆搅拌作业棚的搭建要求与水泥库相同，严禁陶土粉受潮，地面需填高，泥浆搅拌机作业区的净空需保证5米以上。 泥浆搅拌直接影响泥浆的质量，必须严格按照操作规程办事，即先配制1.5%CMC均匀溶液，静止5小时，按配合比在1000l的搅拌桶内加水，纯碱，陶土粉，搅拌3分钟以后方能加入CMC溶液，继续搅拌数分钟，存放24小时后方可使用。 ③泥浆循环系统 该系统布置在结构中部25×15m，高2.5m(地下1.2m，地上1.3m)，设计容积大于700m攩3攪，能满足两个作业区的需要，见附图示。 ④泥浆管理 泥浆在成槽施工中，会受到各种因素的污染而降低质量，为确保护壁效应及砼质量，应对每批制作新浆及槽段被置换后的泥浆进行测试，指标控制如下： 比重：1.05～1.2g/cm攩3攪 粘度：18～30s 失水量：<30cc/min 泥皮厚度：1～3mm/30min PH值7～9 ⑤废浆处理
