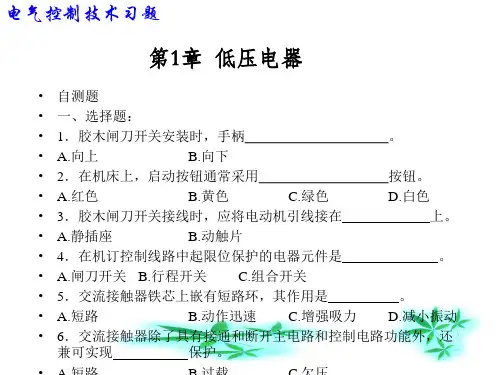

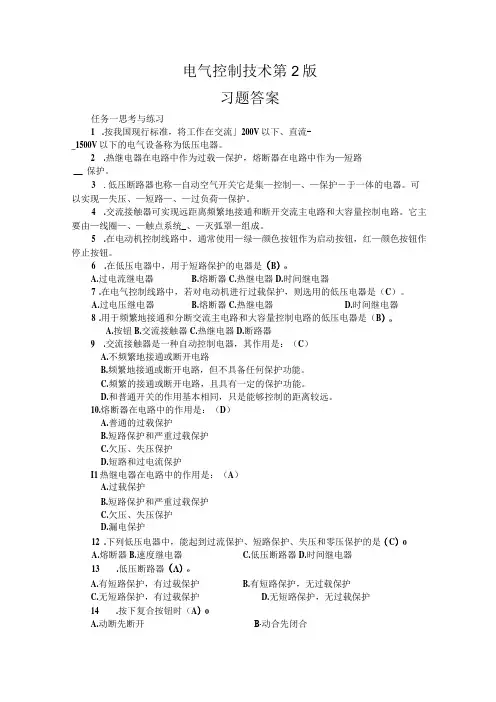

（一）常用低压电器

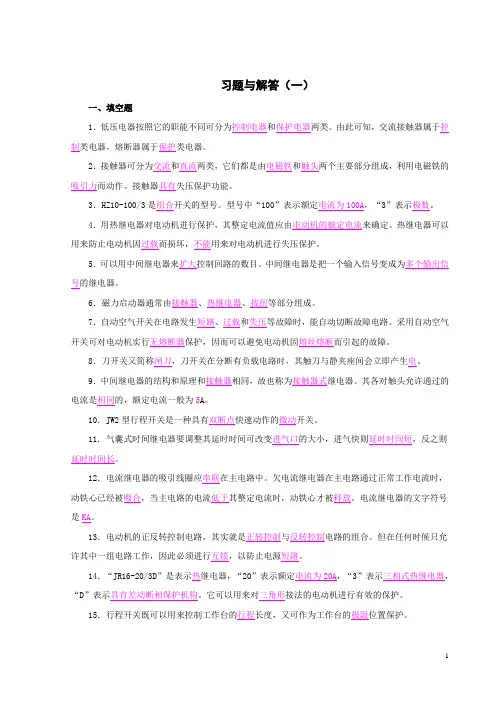

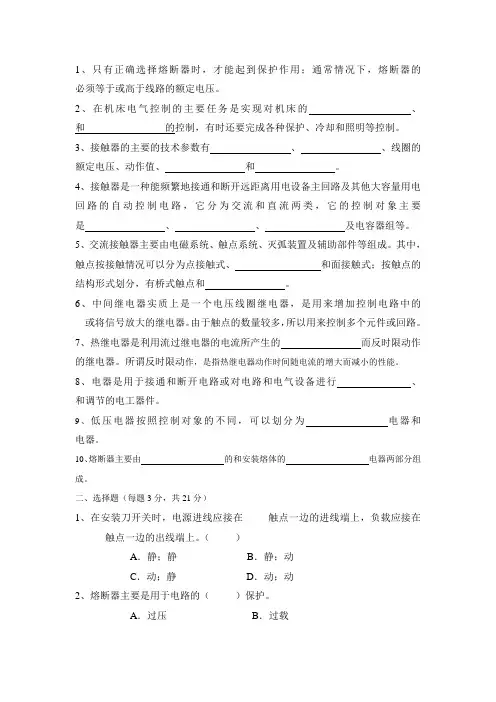

一、填空题
1、选择接触器时应从其工作条件出发，控制交流负载应选用（交流接触器）；控制直流负载
则选用（直流KM）。
2、接触器选用时，其主触点的额定工作电压应（大于）或（等于）负载电路的电压，主
触点的额定工作电流应（ > ）或（ = ）负载电路的电流，吸引线圈的额定电压应与控制回路（电压相一致）。
3、中间继电器的作用是将一个输入信号变成（多个）输出信号或将信号（转化成其它信号）。
4、试举出两种不频繁地手动接通和分断电路的开关电器（ KT ）、（ FR ）。
5、试举出两种主令电器（按钮SB ）、（行程开关SQ ）。
6、试举出组成继电器接触器控制电路的两种电器元件（ KM ）、（ FR ）。
7、当电路正常工作时，熔断器熔体允许长期通过1.2倍的额定电流而不熔断。当电路发生（短
路）或（过载）时，熔体熔断切断电路。
8、熔断器熔体允许长期通过1.2倍的额定电流，当通过的（电流）越大，熔体熔断的（时间）
越短。
9、凡是继电器感测元件得到动作信号后，其触头要（延迟）一段时间才动作的电器称为（时
间）继电器。
10、当接触器线圈得电时，使接触器（敞开触点）闭合、（常闭触点）断开。
11、热继电器是利用电流的（发热）原理来工作的保护电器。它在电路中主要用作三相异步
电动机的（过载及断相保护）。
12、控制设备按其操作方式分为（点动）控制和（连动）控制。
13、自动空气开关又称（低压断路器），当电路发生（过载或短路）以及（欠电压）
等故障时，能自动切断故障电路。
14、主令电器种类繁多，常用的主令电器有（按钮）和（行程开关）等。
15、熔断器主要由（熔体）和安装熔体的（外壳）组成。
16、交流接触器上的短路环的作用是减少吸合时产生的（强烈震动和噪声）。
17、低压控制电器常用的灭弧装置有（灭弧罩）、（灭弧栅）两种。
二、判断题
1、一台额定电压为 220V 的交流接触器在交流 220V 和直流 220 V的电源上均可使用。（×）
2、交流接触器通电后如果铁心吸合受阻，将导致圈烧毁。（×）
3、交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生震动与噪声。（√）
4、直流接触器比交流接触器更适用于频繁操作的场合。（√）
5、低压断路器又称为自动空气开关。（√）
6、只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。（×）
7、直流电磁铁励磁电流的大小与行程成正比。（×）
8、闸刀开关可以用于分断堵转的电动机。（×）
9、熔断器的保护特性是反时限的。（√）
10、低压断路器具有失压保护的功能。（√）
11、一定规格的热继电器，其所装的热元件规格可能是不同的。（√）
12、无断相保护装置的热继电器就不能对电动机的断相提供保护。（×）
13、热继电器的额定电流就是其触点的额定电流。（×）
14、热继电器的保护特性是反时限的。（√）
15、行程开关、限位开关、终端开关是同一种开关。（√）
16、万能转换开关本身带有各种保护。（√）
18、继电器在整定值下动作时所需的最小电压称为灵敏度。（×）
19、在本质上，中间继电器不属于电压继电器。（×）
20、固态继电器是一种无触点的继电器。（√）
21、隔离开关（无灭弧装置的）可以带负荷断开。(× )
22、熔断器一般可做过载保护及短路保护。(√)
23、按钮开关应接在控制电路中。(√)
24、热继电器既可作过载保护，又可作短路保护。(× )
三、选择题
1、热继电器的电流整定值是可以调节的，其调节范围一般是热元件额定电流的( 3)。
(1)40—80% (2)70—90% (3)60—100% (4)40—120%
2、根据时间继电器触点的延时通断情况，它的延时触点共有( 3)种形式。
（1）1 （2）2 （3）3 （4）4
四、名词解释
1.反接制动：改变电动机定子绕组中的三相电源相序，产生与转子转动方向相反的转矩，起到制动作用
2.能耗制动：在三相异步电动机切断电源的同时，给定子绕组接通直流电源，在其转速为零时再将其切除。
3.异步电动机的降压起动
4.电器
5.低压开关及作用
6.触头
7.主令电器及作用
8.位置开关及作用
9.熔断器及作用
10.接触器及作用
11.断电器及作用
12.触头熔焊
13.断相运行
五、简答题
1、控制电器的基本功能是什么?
2、电弧是怎样产生的？灭弧的主要途径有哪些?
3、交流接触器频繁操作后线圈为什么会过热？其衔铁卡住后会出现什么后果?
4、交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象?为什么?
5、三相电磁铁有无短路环?为什么？
6、为什么交流电压线圈不能串联使用?
7、时间继电器和中间继电器在电路中各起什么作用？
8、电磁阻尼式时间继电器的延时原理是什么？
9、空气阻尼式时间继电器的延时原理是什么？如何调节延时的长短？
10、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？
11、熔断器在电路中的作用是什么?
12、行程开关、万能转换开关及主令控制器在电路中各起什么作用？
13、低压断路器在电路中可以起到哪些保护作用? 说明各种保护作用的工作原理。
14、画出下列电器元件的图形符号，并标出其文字符号。
(1) 熔断器(2)热继电器的常闭触点(3)复合按钮；
(4)时间继电器的通电延时闭合触点(5)时间继电器的通电延时打开触点(6)热继电器的热元件；
(7)时间继电器的断电延时打开触点；(8)时间通电器的断电延时闭合触点；(9)接触器的线圈；
(10)中间继电器的线圈（11）欠电流继电器的常开触点； (12)时间继电器的瞬动常开触点；
(13)复合限位开关 (14)中间继电器的常开触点； (15)通电延时时间继电器的线圈；
(16)断电延时时间继电器的线圈。
15、在机床电路中熔断器的作用是什么?怎样选择?
16、说明自动开关DZ10-20/330额定电流大小，极数，并说明它有哪些脱扣装置和保护功能？
17、试说出交流接触器与中间继电器的相同及不同之处。
（二）控制线路基本环节
一：填空题
1、按国标规定，“停止”按钮必须是（红）色，“启动”按钮必须是（绿）色。
2、笼型异步电动机减压起动控制方式有（定子串电阻或电抗），（星三角变换）和（自耦变压器减压、延边三角形）起动。
3、笼型异步电动机常用的电气制动方式有（能耗制动）和（反接制动）。
4、热继电器是对电动机进行（过载）保护的电器；熔断器是用于供电线路和电气设备的（短
路）保护的电器。
5、继电器一般不是用来（保护）主电路，而是通过（开关元件）对主电路进行控制。
8、热继电器是利用（电流发热原理）来切断主电路的保护电器。
9、控制线路原理图一般分为（主电路）和（控制电路）两部分。
10、原理图中，各电器的触头都按（非激励）时的正常状态画出。
11、隔离开关没有（灭弧装置），所以不允许切断负荷电流。
12、三相鼠笼式异步电动机直接起动时，起动电流可达额定电流的（ 3-4 ）倍。
13、三相异步电动机在运行中一相熔丝熔断时，未熔断相的电流将（下降），转速则（下降）。
二、判断题
1、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断
器作短路保护。（×）
2、在反接控制线路中，必须采用以时间为变化参量进行控制。（×）
3、频敏变阻器的起动方式可以使起动平稳，克服不必要的机械冲击力。（√）
4、频敏变阻器只能用于三相笼型异步电动机的起动控制中。（×）
5、失压保护的目的是防止电压恢复时电动机自起动。（√）
6、接触器不具有欠压保护的功能。（×）
7、电动机采用制动措施的目的是为了停车平稳。（×）
8、交流电动机的控制线路必须采用交流操作。（×）
9、现有四个按钮，欲使它们都能控制接触器 KM 通电，则它们的动合触点应串联接到 KM 的线
圈电路中。（×）
10、自耦变压器降压起动的方法适用于频敏起动的场合。（√）
11、绘制电气原理图时，电器应是未通电时的状态；二进制元件应是“1”时的状态；机械开关
应是接通的状态。（×）
12、点动是指按下按钮时，电动机转动工作；松开按钮时，电动机停止工作。（√）
13、能耗制动控制电路是指异步电动机改变定子绕组上三相电源的相序，使定子产生反向旋转
磁场作用于转子而产生制动力矩。（×）
14、异步电动机Y-△降压启动过程中，定子绕组的自动切换由时间继电器延时动作来控制的。
这种控制方式被称为按时间原则的控制。（√）
15、利用交流接触器自身的常开辅助触头，可进行电动机正反转的互锁控制。(× )
16、如交流电动机在正常工作时采用Y接线，那么就可采用Y－△起动。(×)
17、只要任意调换三相异步电动机的两个电源接线，就可以改变电动机转向。(√)

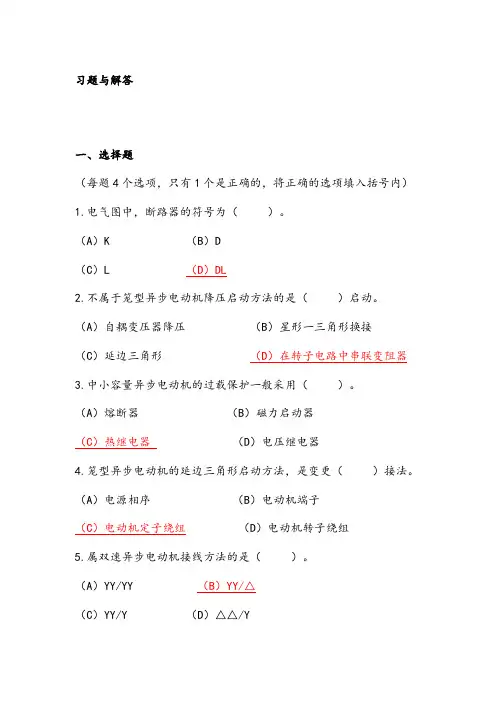

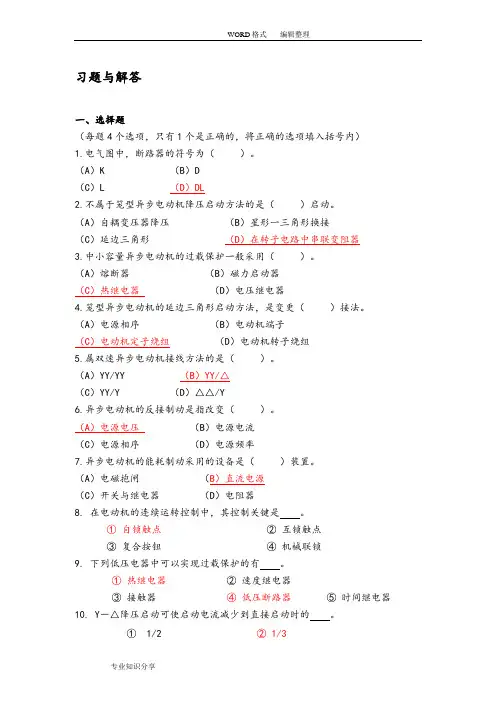

三、选择题
1、三相异步电动机主回路装配的熔丝所起的主要作用是(2 )。
(1)过载保护 (2)短路保护
(3)失压保护 (4)过载与短路双重保护
2、改变三相异步电动机转向的方法是( 3)。
（1）改变电源频率 （2）改变电源电压
（3）改变定子绕组中电流的相序 （4）改变电机的工作方式
3、用二只交流接触器控制电动机的正、反转控制电路，为防止电源短路，必须实现( 2)控制。（1）自锁（2）互锁（3）顺序（4）时间
四、名词解释
1、电气控制线路原理图、接线图
2、欠压保护
3、失压保护
4、自锁
5、联锁
6、点动控制
7、顺序控制
8、多地控制
9、单向运行
10、可逆运行
五、简答题
1、电力拖动控制系统的电气线路图有哪几种?各有什么用途？
2、在电动机的主电路中，既然装有熔断器，为什么还要装热继电器？在各起什么作用？
3、鼠笼型异步电动机，在什么条件下可以直接起动？试设计带有短路、过载、失压保护的鼠
笼型电动机直接起动的主电路与控制电路．
4、在有自动控制的机床上，电动机由于过载而自动停车后，有人立即按起动按钮，但不能
开车，试说明这可能是什么原因？
5、自锁环节怎样组成?起什么作用?并具有什么功能?
6、试分析题图2-1各控制线路能否实现正常起动?并指出各控制线路存在的问题，并加以改正。
否否否否
否否否否
7、电器控制线路常用的保护环节有哪些?各采用什么电器元件?
8、什么是反接制动？什么是能耗制动？各有什么特点及适应什么场合？
9、两台电动机不同时启动，一台电动机额定电流为14.8A，另一台的额定电流为6.47A，试选择
用作短路保护熔断器的额定电流及熔体的额定电流。
10、电动机的启动电流很大，在电动机启动时，能否使按电动机额定电流整定的热继电器动作？
为什么？
11、空气式时间继电器按其控制原理可分为哪两种类型？每种类型的时间继电器其触头有哪几
类？画出他们的图形符号。
12、动合触点串联或并联，在电路中起什么样的控制作用？动断触点串联或并联起什么控制作用？
13、按下列逻辑表达式画出它所表征的电路图。KM = [SB·KA1 + KM（KA1 + KA2）]·FR
六、设计题
1、画出带有热继电器过载保护的三相异步电动机启动停止控制线路，包括主电路。
2、某机床主轴由一台笼型电动机拖动。润滑油泵由另一台笼型电动机拖动．均采用直接起动，工艺要求为:
（1）、主轴必须在油泵起动后，才能起动；
（2）、主轴正常为正向运转，但为调试方便，要求能反向点动；
（3）、主轴停止后，才允许油泵停止，
（4）、有短路、过载及失压保护。
试设计主电路及控制线路。
3、某水泵由笼型电动机拖动．采用降压起动，要求在三处都能控制起、停。试设计主电路与控制线路。
4、升降台由一台笼型电动机拖动，直接起动，制动有电磁抱闸。要求：按下起动按钮后先松闸，经3S后电机正向起动，工作台升起，再经5S后，电机自动反向，工作台下降，经5s后，电机停止，电磁闸抱紧，试设计主电路与控制电路。
5、M1、M2均为笼型电动机，可直接起动，按下列要求设计主电路及控制线路．
(1)、M1起动，经一定时间后M2自行起动；(2)、M2起动后，M1立即停车，
(3)、M2能单独停车(4)、M1、M2均能点动。
6、设计一小车运行的控制线路，小车由异步电动机拖动，其动作过程如下：（1）、小车由原位开始前进，到终端后自动停止。
（2）、在终端停留2分钟后自动返回原位停止。
（3）、要求能在前进或后退途个任意位置都能停止或起动。
