最新4月浙江自考数字电路试题及答案解析

最新4月浙江自考数字电路试题及答案解析
最新4月浙江自考数字电路试题及答案解析

1

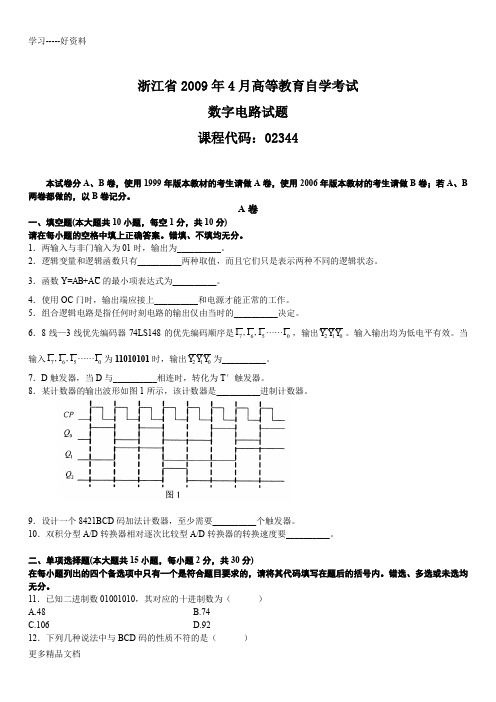

浙江省2018年4月自学考试数字电路试题

课程代码:02344

本试卷分A 、B 卷,使用1999年版本教材的考生请做A 卷,使用2018年版本教材的考生请做B 卷;若A 、B 两卷都做的,以B 卷记分。

A 卷

一、填空题(本大题共10小题,每空1分,共10分)

请在每小题的空格中填上正确答案。错填、不填均无分。

1.两输入与非门输入为01时,输出为__________。

2.逻辑变量和逻辑函数只有__________两种取值,而且它们只是表示两种不同的逻辑状态。

3.函数Y=AB +A C 的最小项表达式为__________。 4.使用OC 门时,输出端应接上__________和电源才能正常的工作。

5.组合逻辑电路是指任何时刻电路的输出仅由当时的__________决定。

6.8线—3线优先编码器74LS148的优先编码顺序是0567I I ,I ,I ,输出012Y Y Y 。输入输出均为低电平有效。当输入0567I I ,I ,I 为11010101时,输出012Y Y Y 为__________。

7.D 触发器,当D 与__________相连时,转化为T ′触发器。

8.某计数器的输出波形如图1所示,该计数器是__________进制计数器。

9.设计一个8421BCD 码加法计数器,至少需要__________个触发器。

10.双积分型A/D 转换器相对逐次比较型A/D 转换器的转换速度要__________。

二、单项选择题(本大题共15小题,每小题2分,共30分)

在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。错选、多选或未选均无分。

11.已知二进制数01001010,其对应的十进制数为( )

A.48

B.74

C.106

D.92

12.下列几种说法中与BCD码的性质不符的是()

A.一组四位二进制数组成的码只能表示一位十进制数

B.BCD码是一种人为选定的0~9十个数字的代码

C.BCD码是一组四位二进制数,能表示十六以内的任何一个十进制数

D.BCD码有多种

13.下列逻辑等式中不成立的是()

A.A+BC=(A+B)(A+C)

B.AB+A B+A B=1

C.A+B+AB=1

D.A AB=A B

14.在下列各组变量取值中,能使函数F(A,B ,C)=∑m(0,1,2,4,6)的值为1是()A.110 B.101

C.011

D.111

15.逻辑函数F=(A+B)(B+C)的反函数F=()

A. A B+B C

B.AB+B C

C. A B+C

D.AB+B C

16.如图2所示电路,开关A、B断开为0,接通为1,灯F亮为1,灭为0,则灯F与开关A、B的逻辑关系为()

A.F=AB

B.F=A B

C.F=A+B

D.F=A+B

17.如图3所示TTL门电路,当EN=0时,F的状态为()

A.F=A B

B.F=A B

C.F=AB

D.F=A B

18.测得某逻辑门输入A、B和输出F的波形如图4所示,则F(A,B)的表达式为()

A.F=AB

B.F=B

A

C.F=AB

D.F=A⊕B

2

19.组合逻辑电路的竞争冒险是由于______引起的。()

A.电路不是最简

B.电路有多个输出

C.电路中存在延迟

D.电路中使用不同的门电路

20.在同步工作条件下,JK触发器的现态Q n=0,要求Q n+1=0,则应使()

A.J=×,K=0

B.J=0,K=×

C.J=1,K=×

D.J=K=1

21.一个4位移位寄存器,现态为0000,如果串行输入始终为1,则经过4个移位脉冲后,寄存器的内容为()

A.0001

B.0111

C.1110

D.1111

22.滞后性是______的基本特性。()

A.多谐振荡器

B.施密特触发器

C.T触发器

D.单稳态触发器

23.一个ROM共有10根地址线,8根位线(数据输出线),则其存储容量为()

A.10×8

B.102×8

C.10×82

D.210×8

24.某8位D/A转换器,当输入全为1时,输出电压为5.10V,当输入D=(10000010)2时,输出电压为()

A.5.10V

B.2.58V

C.2.60V

D.2.62V

25.关于半导体存储器的描述,下列哪种说法是错误的?()

A.RAM读写方便,但一旦掉电,所存储的内容就会全部丢失

B.ROM掉电以后数据不会丢失

C.RAM可分为静态RAM和动态RAM

D.动态RAM不必定时刷新

三、分析题(本大题共7小题,每小题6分,共42分)

26.用图形法将下列逻辑函数化成最简“与或”式。(∑d为约束项之和)

F(A,B,C,D)=∑m(5,7,9,13)+∑d(0,3,4,8,11,12,15)。

27.分析图5所示由分立元件构成的数字电路。写出F1、F2、F3和F与输入之间的逻辑表达式。

3

28.写出如图6所示组合逻辑电路的“与或”逻辑表达式,列出真值表。

29.根据图7所示4选1数据选择器实现的组合电路,写出输出L逻辑表达式并化成最简“与或”表达式。30.电路如图8所示, 请画出在输入信号作用下, 对应的输出Q的波形。(设触发器初态为0)

31.由四位二进制计数器74161及门电路组成的时序电路如图9所示,其中74161的功能表如表1所示。画出状态转换图,指出该电路的功能。

4

表1

32.如图10所示是一个由555定时器构成的防盗报警电路,a、b两端被一细铜丝接通,此铜丝置于盗窃者必经之路,当盗窃者闯入室内将铜丝碰断后,扬声器即发出报警声。

(1)试问555接成何种电路?

(2)说明本报警电路的工作原理。

四、设计题(本大题共2小题,每小题9分,共18分)

33.设计一多数表决电路。要求A、B、C三人中只要有两人以上(包括两人)同意,则决议就能通过,但A还有决定权,即只要A同意,即使其他人不同意也能通过。

(1)列出真值表并写出逻辑函数;

(2)化简逻辑函数,用与非门实现设计并画出电路图。

34.试用两只JK触发器和最少量的接线设计一个能产生如图11所示波形的时序逻辑电路,要求写出完整的设计过程。

B卷

一、填空题(本大题共10小题,每空1分,共10分)

请在每小题的空格中填上正确答案。错填、不填均无分。

1.把二进制数1010101.101换算成十进制数为__________。

5

2.函数F=1

B

A

的反函数为__________。

3.在TTL三态门、集电极开路门、与非门、异或门电路中,为了能实现线与逻辑功能,应选用__________门。

4.CMOS反相器是由NMOS管和PMOS组成的,它的静态功耗__________。

5.用编码器对16个信号进行编码,其输出二进制代码的位数至少为__________。

6.在4级环形计数器中,总的状态数为24=16,但其中只有__________状态为工作状态。

7.可编程逻辑器件按可编程的情况分类,可以分为:PROM、PLA、PAL和__________。

8.工作中既可以读出信息,又可写入信息的存储器称为__________。

9.已知计数器的状态转换图如题9图所示,它是__________计数器。

10.8位D/A转换器的分辨率为__________。

二、单项选择题(本大题共12小题,每小题2分,共24分)

在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。错选、多选或未选均无分。

11.十进制数(24.7)10对应的8421BCD码是()

A.(100100.0111)8421BCD

B.(011000.1000)8421BCD

C.(010100.1010)8421BCD

D.(011000.0111)8421BCD

12.函数F=AB+A C+BCDE的最简与或表达式是()

A.AB+A C

B.AB+BD

C. A C+CD

D.A B+BD

13.与自然二进制码1001对应的Gray码是()

A.1001

B.1101

C.1110

D.1010

14.逻辑函数F=BC

A

C

B

C

A

可用最小项之和表示为()

A.∑m(0,2,4,6)

B.∑m(0,3,5,6)

C.∑m(0,3,4,6)

D.∑m(0,3,4,7)

15.将CMOS与非门作非门使用,则多余输入端应做______处理。()

A.全部接电源正极

B.部分接高电平,部分接地

6

7

C.全部接地

D.部分接电源正极,部分悬空

16.门电路的抗干扰能力取决于( )

A.扇出系数

B.阈值电压

C.噪声容限

D.空载功耗

17.8线-3线优先编码器74LS148的优先编码顺序是0567I I ,I ,I ,输出为012Y Y Y 。其逻辑功能为:当

I 7有效时,012Y Y Y =000;当6I 有效时,012Y Y Y =001;当5I 有效时,012Y Y Y =010;……当0I 有效时,

012Y Y Y =111;输入输出均为低电平有效。当输入0567I I ,I ,I =11010101时,输出012Y Y Y 为( )

A.000

B.001

C.010

D.111

18.在同步工作条件下,JK 触发器的现态Q n =1,要求Q n+1=0,则应使( )

A.J=K=0

B.J=0,K=1

C.J=×,K=1

D.J=0,K=×

19.一个8位串行数据,输入8位移位寄存器,时钟脉冲频率为1kHz ,经过______可转换为8位并行数据输出。( )

A.8ms

B.4ms

C.8μs

D.4μs

20.一个4位的二进制加法计数器,由0011状态开始,经过8个时钟脉冲后,此计数器的状态为( )

A.1001

B.1010

C.1011

D.1100

21.1024×8位的ROM 应有______根地址线。( )

A.11

B.10

C.8

D.13

22.集成芯片555构成的电路图题22图所示,电路实现的功能是( )

A.多谐振荡器

B.定时器

C.单稳态触发器

D.施密特触发器

三、分析题(本大题共8小题,每小题6分,共48分)

23.将逻辑函数F(A,B,C)=A(B+C )+BC 化简成最简“与非”表达式。

24.列出题24图所示电路的真值表,并说明其逻辑功能。

8

25.判断题25图各电路接法的对错,对的在下方的括号中打“Y ”,错的打“N ”。

26.电路如题26图所示,图中①~⑤均为2线—4线译码器。

2线—4线译码器的逻辑功能为: 当S =0时,电路处于工作状态,

01

0A A Y ,011A A Y ,012A A Y ,013A A Y 。

试求:

(1)欲分别使译码器①~④处于工作状态,对应的C 、D 应分别输入何种状态?请填入题26表1;

(2)试分析当译码器①工作时,请对应A、B的状态,写出

10

Y

~13

Y的状态,将其填入题26表2。

题26表1 题26表2

27.由ROM存储矩阵构成的连线如题27图所示,写出输出函数S i,C i的表达式。

28.有一上升沿触发的JK触发器,已知CP、J、K信号波形如题28图所示,画出Q端的波形。(设Q的初始态为0)

29.分析题29图所示电路,试求:

(1)电路的状态方程;

(2)电路的状态转换真值表;

(3)电路的状态转换图;

9

(4)计数器的模是多少?

30.由集成定时器555的电路如题30图(a)所示,试求:

(1)构成电路的名称;

(2)已知输入信号v I的波形如题30图(b)所示,画出电路中v O的波形(标明v O波形的脉冲宽度)。

四、设计题(本大题共2小题,每小题9分,共18分)

31.试用8选1数据选择器74LS151实现逻辑函数F(A,B,C,D)=∑m(0,1,4,9,10,14),74LS151的逻辑功能如题31表所示。请写出详细的设计过程,并在题31图中画出连线。

题31表74LS151的逻辑功能表

10

32.同步四位二进制计数器74161的功能表见题32图(a)所示,利用其设计一个计数器,状态转换图如题32(b)图所示,试求:

(1)它是几进制计数器?(2)采用什么编码?(3)在题32图(c)中画出设计连线图。

11
