三元催化器坏了的症状及现象
许车主都知道自己的爱车装有三元催化装置，但是却不了解其构造、保养和使用情况因此导致催化器的早期损坏，给车主造成了不必要的损失。三元催化器的作用就是把废气中的HC、CO变成水和二氧化碳，同时把Nox分解成氮气和氧气。三元催化器的使用寿命除了与自身质量有关，与驾驶员的使用和日常维护也有很大关系。有时候车子开着开着就发现三元催化器发生故障（堵了、或失效了），那么汽车三元催化器坏了有什么表现呢？
如果车主留意一下车底排气管，会发现一个类似消声器的不锈钢薄板制造的筒型设备，这就是三元催化器。三元催化器的内部装有载体和催化剂，载体一般由三氧化二铝制成，这是一种类似陶瓷的易碎材料，再把它制造成球形、多棱体形和网状隔板形状，目的是为了与废气有更大的接触面积。催化剂用的是金属铂、铑等贵重金属，把它们均匀的涂喷在载体上，就构成了净化剂。

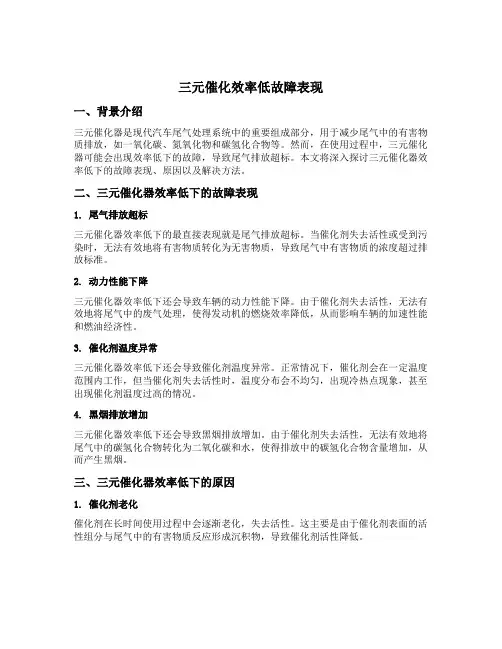

汽车三元催化器坏了有什么表现？在实际使用当中，如果爱车出现油耗增加、加速无力、转速提升困难甚至启动困难等故障时，应当检查三元催化器的工作状况，通常情况经过清洗或疏通三元催化器即可恢复正常的油耗和动力。其次，当驾驶员发现以下症状时，同样说明催化器工作不良，应当及时到4S店进行检修。
1、车辆启动后不久排气歧管到三元催化器之间会有明显的烧红现象；
2、车辆加油门时可以听到有嘶嘶的漏气声或咕噜咕噜的异响等声音；
3、怠速或加速时均可闻到刺鼻、发臭的气味，如果进行尾气分析会发现氮氧化合物（NOx）严重超标，要及时清洗修复；
4、工作正常的三元催化器，催化器前部的温度低于后部温度，如果三元催化器前部温度高于后部温度，则说明催化器工作不良。
导致三元催化器失效或损坏的原因 一、三元催化器过热 三元催化转化装置工作温度通常不能超过800℃。但是，如果发动机的某缸燃烧不良(这种情况经常出现，像火花塞、高压线的故障)，排气中会有过量的未燃烧的燃料气体，这些气体在排出发动机后会在排气包内燃烧，这将导致三元催化装置由于工作温度太高而失效或损坏。 下列故障可能引起催化器过热。过久的怠速运转(最好不应超过3Omin)；点火时刻过迟；个别缸不工作；火花塞跳火试验时间过长；汽缸压力测量时间过长；行驶中关闭点火开关滑行；喷油正常，但长时间启动不着火；混合气过浓。使混合气过浓的其它因素有：喷油器关闭不严、燃油压力调节器失效(油压过高)、氧传感器失效、空气流量传感器失效等等。混合气偏浓故障会在排气 管冒黑烟、油耗上升等现象中反映出来。 二、含铅汽油 含铅汽油中的四乙基铅不仅会对环境和人体造成极大的污染和损害，而且还会沉积在三元催化装置中的氧传感器及催化转换器的活性表面上，在使氧传感器“铅中毒”的同时还会使三元催化装置的净化效率大大下降直至损坏。正因为如此，前几年进口或组装的高级轿车许多都将三元催化器和氧传感器拆掉，以减少其这一方面的故障率(像广东三星汽车)。因此，汽油的品质对三元催 化器的影响是非常的大。 三、剧烈磕碰或者拖底 催化器的载体是一个陶瓷元件。装有三元催化器的车子在拖底后，剧烈的磕碰有可能使催化器陶瓷芯破碎并报废。破碎的陶瓷可能会积留在排气包中，造成排气犯阻、加速无力。当发动机急减速时，破碎的陶瓷粉末会随着排气压力的波动被倒吸入汽缸内，造成发动机的严重磨损，严重 的甚至会使发动机报废。 四、含有较多铅、硅、磷的润滑油添加剂或汽油添加剂 很多人为延长发动机工作寿命，会在机油中添加各种添加剂。这样做对排放也有负面影响。发动机工作时会有一定数量的润滑油通过汽缸壁和PCV阀进入燃烧室内参加燃烧。最后会通过排气管排出，这也就造成含铅气体进入三元。因此，如果混合在润滑油中的有害成分长期堆积在三元催化装置表面，同样会导致三元催化装置失效。所以在加注机油添加剂或汽油添加剂时，一定要考虑 它的负面影响。 五、供油系统故障 不管是化油器式汽车还是先进的电控汽车，油路都是发生故障较多的部位。尽管现在很多先进的发动机控制系统都有自我保护功能，一旦某个汽缸发生故障，(比如缺火)，电脑就会自动切断该缸的喷油器，不让其供应供油，以便保护发动机和催化器，但具备这种先进功能的毕竟还很少，很多机器目前还不具备这种功能。另外，一些机械方面的故障如供油压力过高或过低(这种故障极多)，电控系统对它是无能为力的，因为电控系统只控制喷油时间，所以一旦发现机器工作不正常，必须立即停车检修。而且，千万不能用推车的方式启动发动机，这样将导致过多的燃油排到三元催 化器当中。
发动机排气管中，通过氧化还原反应，将发动机排放的三种废气有害物CO、HC和NOx转化为无害的水、二氧化碳和氮气，故又称之为三元(效)催化转化器，其催化剂大都含有铂、锗等贵金属或稀土元素，价格昂贵，在正常情况下，使用寿命为八万公里左右(国产的三元催化转化器也能达到五万公里以上)。由于三效催化转化器的工作要求比较严格，如果使用不当，会造成催化器早期失效层至损坏。 一、三元催化转化器早期失效的原因 1、温度过高 常温下三元催化转化器不具备催化能力，其催化剂必须加热到一定温度才具有氧化或还原的能力，通常催化转化器的起燃温度在250—350℃，正常工作温度一般在350—700℃。催化转化器工作时会产生大量的自量越高，氧化的温度也愈高，当温度超过850—1000℃时，其内涂层的催化剂很可能会脱落，载体碎裂。所以必须注意控制造成排气温度升高的各种因素，如点火时间过迟或点火次序错乱、断火等，这都会使未燃烧的混合气进入催化反应器，造成排气温度过高，影响催化转化器的效能。 2、慢性中毒 催化剂对硫、铅、磷、锌等元素非常敏感，硫和铅来自于汽油，磷和锌来自于润滑油，这四种物质及它们在发动机中燃烧后形成氧化物颗粒易被吸附在催化剂的表面，使催化剂无法与废气接触，从而失去了催化作用，即所谓的“中毒”现象。 3、表面积碳 当汽车长期工作于低温状态时，三元催化器无法启动，发动机排出的炭烟会附着在催化剂的表面，造成无法与CO和HC接触，长期下来，便使载体的孔隙堵塞，影响其转化效能。 4、排气恶化 催化转化器对污染物的转化能力有一定的限度，因此必须通过机内净化技术将原始排气降到最低。如果排放的废气污染物各成分的浓度、总量过大，比如混合气偏浓等，就会影响催化器的催化转化能力，降低其转化效率。此外，由于废气中有大量的HC和CO进入催化反应器后，会在其中产生过度的氧化反应，氧化反应产生大量热量将使催化反应器温度过高而损坏。 5、与发动机不匹配 即使是同样的发动机，同样的三元催化转化器，车型不同，发动机常用的工作区间就不同，排气状况就发生变化，安装三元催化器的位置就不同，这都会影响三元催化转化器的催化转化效果。因此，不同的车辆，应使用不同的三元催化转化器。 6、氧传感路失效 为使废气催化率达到最佳(90％以上)，必然在发动机排气管中安装氧传感器并实现闭环控制，其工作原理是氧传感器将测得废气中氧的浓度，转换成电信号后发送给ECU，使发动机的空燃比控制在一个狭小的、接近理想的区域内(14．7：1)，若空燃比大时，虽然CO和HC的转化率略有提高，但NOx的转化率急剧下降为20％，因此必须保证最佳的空燃比，实现最佳的空燃比，关键是要保证氧传感器工作正常。如果燃油中含铅、硅就会造成氧传感器中毒。此外使用不当，还会造成氧传感器积碳、陶瓷碎裂、加热器电阻丝烧断、内部线路断脱等故障。氧传感器的失效会导致空燃比失准，排气状况恶化，催化转化器效率降低，长时间会使催化转化器的使用寿命降低。 二、使用时应注意的问题 鉴于三效催化转化器早期失效的原因，使用时应注意如下事项： 1、勿用含铅汽油。 2、勿长期急速运转(开环控制状态)。 3、勿让发动机转速忽快忽慢。
