港口规划与布置 Document number：BGCG-0857-BTDO-0089-2022
五种运输方式：公路，铁路，水路，航空，管道
五种运输方式的技术经济特征
五种运输方式总结简表

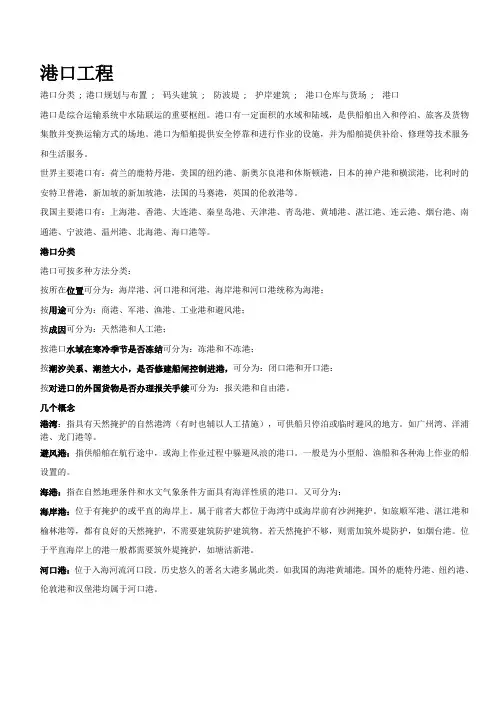

港口的定义：港口指具有船舶进出、停泊、靠泊，旅客上下，货物装卸、驳运、储存等功能，具有相应的码头设施，由一定范围的水域和陆域组成的区域。港口可以由一个或者多个港区组成。
港口的组成：
1）水域：供船舶航行、停泊、锚泊、装卸等，包括锚地、外堤、航道、导航、港地、回旋水域等设施
2）码头：码头岸线要求有足够的长度，码头要有足够的高度，码头要有足够的纵深
3）陆域：供旅客候船、货物储存、货物集疏运，包括仓库、堆场、装卸设备、交通设施（道路和铁路等）、生产生活辅助设施等。要求宽广、平坦，满足码头的纵深要求
港口生产作业五大系统：船舶航行作业系统；装卸作业系统；存储、分运作业系统；集疏运作业系统；信息与商务系统
全球集装箱吞吐量前十大港口排名：1.上海2.新加坡3.香港4.深圳5.釜山6.宁波-舟山7.广州8.青岛9.迪拜10.天津
港口的功能的演变与发展
第一代：1950年以前的港口，其功能为海运货物的转运、临时存储以及货物的收发等。港口是运输枢纽中心；
第二代：20世纪50-80年代的港口，又增加了使货物增值的工业、商业活动。港口成为装卸和服务的中心；
第三代：20世纪80年代以后，增添了运输、贸易的数据收集和处理等综合服务。港口成为贸易的物流中心；
第四代：21世纪初叶，发展策略是港航联盟与港际联盟，生产特性是整合性物流。港口成为供应链的结点；
船舶和港口的发展趋势：1、海运船舶发展趋势：船舶大型化、高速化、专业化、自动化，经营联盟化，运输干线化，运输服务一体化
2、现代港口发展大型化趋势：深水化、高科技化、信息化网络化，向物流服务中心转化，现代港口与城市协调发展，普遍重视可持续发展
全国沿海港口总体布局：海岸线：海岸线总计达33200公里，其中大陆海岸线长约18400公里，岛屿海岸线长约14000 公里，南京以下长江岸线长约800公里
三个层次的港口布局：主要港口、地区性重要港口和一般港口?
五大区域港口布局：环渤海港口群，长江三角洲港口群，珠江三角洲港口群，东南沿海港口群，西南沿海港口群。
八大运输系统布局：集装箱运输系统，煤炭运输系统，外贸进口原油运输系统，外贸进口铁矿石运输系统，粮食、商品汽车、陆岛滚装和旅客运输系统?和国际公认航运中心的差距；
关于航运服务业的研究，一般将其划分为上、中、下游，高端航运服务业一般是指航运服务的上游产业，主要包括航运金融、海上保险和航运咨询服务等内容，属于航运高附加值产业；和伦敦、香港相比，上海国际金融中心和航运中心还存在着一定的差距。上海要建设成为国际经
济、金融、贸易、航运中心，必须加快结构调整和产业升级，大力发展现代服务业特别是高端服务业，率先形成服务经济为主的产业结构。
我国港口项目融资现状：
近期我国港口各种投资
额所占比重
（顺时针方向）
陆港的功能
上海港的经济腹地
从广义上看，上海港及其相邻港口的吸引范围广及整个长江流域及陇海、浙赣铁路沿线地区，这是长江三角洲港口群共有的腹地，对上海港来说，可谓第一层次的腹地。
从狭义上分，江苏、浙江、安徽和江西四省是上海港及其相邻港口交叉的腹地，对上海港来说，可谓第二层次的腹地。
第三层次的腹地，也是直接的腹地，就是上海市。
船舶基本知识
1、船舶种类；
2、船舶的组成和构造；
3、船舶营运；
4、船舶主要尺度（船长、船宽、型深、吃水）
船舶尺度根据用途的不同，可分为最大尺度、船型尺度和登记尺度三种。
（1）船型尺度（型尺度）：是从船壳板内侧的表面丈量得到的尺度，用于船舶性能的计算和研究。
（2）实际尺度（最大尺度）：是从船体外缘丈量得到的尺度，即全部尺度，用于船舶的制造和运行。
（3）登记尺度：是根据《船舶丈量规范》的规定进行丈量所得到的尺度，是船舶登记、吨位计算及交纳费用的依据。
垂线间长：在纵中剖面内，从满载吃水线与首柱交点作垂线称为首垂线，舵柱内后缘称为尾垂线，两垂线间的水平距离成为垂线间长。
（1）船型尺度
纵中剖面图（通过船宽中央沿船长方向的纵向垂直剖面称为纵中剖面）
中横剖面图（位于首垂线与尾垂线正中处得船体横剖面称为中横剖面）型宽：在中横剖面内两侧舷板的最大水平距离。
型深：在中横剖面上，自上甲板边板的内表面至龙骨上表面的垂直距离。
型吃水：在中横剖面上，自龙骨上表面量至满载吃水线的垂直距离。
干舷：型深——型吃水
龙骨是在船体的基底中央连接船首柱和船尾柱的一个纵向构件。
（2）实际尺度：全长LC：船体首尾两端间的最大水平距离（沿船纵向）。全宽BC：船体横向最大水平距离。全高HC：龙骨底面的水平切面至船最高点的垂直距离。吃水T：水面线至龙骨底面的垂直距离。连桅高度：h=HC-T，这里的T为空载吃水，h用于设计桥梁净空高度。通常讲的船舶吃水指满载夏季吃水线至龙骨底面的垂直距离。
船舶吨位：船舶的吨位是船舶大小与运输能力的标志。
（1）容积吨位：以体积折算的吨位，用于船舶登记，又叫登记吨位（2）重量吨位：排水量（Displacement Tonnage，DT)：指船舶在某一吃水时，包括装载物的总重量（t），分为满载排水量和空载排水量。
载重吨位（Dead Weight Tonnage，DWT)：分为总载重吨和净载重吨。总载重吨=满载排水量—空船排水量，是最大载重，包括货，燃料，滑油，淡水等储备消耗物资。净载重是指所船舶所能运载货物与旅客的重量。
自然条件对港口的影响：
（1）气象条件对港口的影响。影响港口建设及营运的气象因素有风、雨、雾和冰,还包括气温、雷电、雪等。
（2）①风的定义：由于气压分布不均而引起空气从高压向低压的运动，气压差越大，风速也越大。港口作业天数是港口营运的重要参数，为365天减去不能作业的天数。（包括风大、雨大、雾大、浪大等情况）。
②风对港口的影响表现为：
·影响装卸，风力更大时，起重机或某些设备、设施的安全受到威胁。
·影响船舶航行安全，增加了船舶对码头的撞击力。
·影响港口规模，考虑到避风，港口要提供足够的水域，以便船舶在恶劣天气时锚泊，同时也要增加一定的库场容量。
·风对港口航道平面布置及水工建筑物产生重大影响。
·风作用在水上形成波浪对港口产生影响。
③需要了解的风向资料：常风向、强风向、各风向频率，各个方向一定重现期的最大风速。
④风玫瑰图：“风玫瑰”图也叫风向频率玫瑰图，它是根据某一地区多年平均统计的各个方风向和风速的百分数值，并按一定比例绘制，一般多用八个或十六个罗盘方位表示，如图所示，由于该图的形状形似玫瑰花朵，故名“风玫瑰”。
风速玫瑰图
（风频玫瑰又
称风向玫瑰图）
2）雾、能见度。能见度是指人正常视力在当时天气条件下所能见到的最大距离。所谓“能见”，是指在天空背景上能将目标物的轮廓分辨来就算作能见。
潮汐：①潮峰、潮谷、潮差、半日潮；
②特征潮位值：我国现行规范通过绘制潮峰、潮谷累积频率曲线，取潮峰累积频率10%的潮位为设计高水位，取潮谷累积频率90%的潮位为设计低水位。在有潮位历时累积频率曲线时，取历时累积频率1%的潮位为设计高潮位，取历时累积频率98%的潮位为设计低潮位。
③现场水深、海图水深、基准面
水深：固定地点从海平面到海底的垂直距离。分为现场水深（即瞬时水深）和海图水深。
现场水深：指现场测得的自海面至海底的铅直距离。
海图水深：是从深度基准面起算到海底的水深。我国采用的是“理论深度基准面”作为海图起算面。
基准面：大地零点—黄海平均海平面；海图零点—理论深度基准面
筑港零点：老港口历史上都有各自的筑港零点，各港筑港零点与理论最低潮面相差数十厘米。吴淞零点是中国确立最早的高程基准面，它比全国统一基准面黄海平均海面（青岛）低（）米。1985年国家高程基准高程等于1956年黄海高程减去。
河口条件及其对港口的影响：①潮流界、潮区界。
涨潮时，在理论上存在着潮流流速恰好与河水下泄流速相抵消，潮水停止倒灌的断面，此处称为潮流界。
在潮流界以上，潮波继续向上传播，但潮差愈来愈小，到潮差为零的地点，潮波消逝，水位不再受潮汐影响，该处称为潮区界。
码头：狭义：码头建筑物；广义：码头建筑物及装卸作业地带的总和。码头是完成水陆客货转换机能设施组合的总称。
一.码头的分类1、按码头功能分类（1）从货物种类和包装型式上分类：杂货码头、集装箱码头、多用途码头、专用码头
（2）从贸易或商务上分类：外贸码头、内贸码头
（3）从隶属关系上分类：?货主码头、公用码头、通用码头
（4）从客货上分类：货运码头、客运码头
2、按码头结构分类：重力式、板桩式、高桩式、混合式等
3、按码头平面布置型式分类：(1)顺岸式布置；(2)突堤式布置；(3)挖入式布置；(4)沿防波堤内侧布置；(5)岛式布置及栈桥布置
（1）顺岸式布置：码头的前沿线与自然陆域岸线大致平行或呈较小的角度时的布置形式。?优：陆域面积大，集疏运交通规划容易；工程量较小；船舶靠离泊方便?缺：需要陆域岸线长。? 顺岸式在河港、河口港及部分中小型海港中较为常用。
（2）突堤式布置：码头的前沿线与自然岸线成较大角度的布置形式（一般交角不小于45°或不大于135°）
优：可以节省自然岸线；整个港区布置紧凑，易于管理；掩护码头岸线所需防波堤长度较少。缺：突堤式伸向河中，破坏了原有水流形态，引起冲淤，占用河道，影响通航
港湾宽阔、港内海岸至港口间有相当长距离且需建甚多泊位时适用，因此突堤式在海港中较为常用。
（3）挖入式布置：码头、港池水域是在河岸的陆地内侧开挖而成的布置形式。在泥沙质海岸，当有大片不能耕种的土地时，宜采用这种建港型式；也适用于水域狭窄而有广阔陆域的地方。
（4）沿防波堤内侧布置：码头沿防波堤内侧布置。
优：防波堤与码头布置在一起，可以节省工程。一般适用于泊位较少或专业化港口。
（5）离岸式（岛式或栈桥式）布置：为了适应现代港口深水化的发展趋向而将码头布置在离自然岸线较远的深水区的布置方案。码头结构一般为透空的墩式结构，为解决码头的疏运问题，可采取栈桥或水下管线(油、气码头)与岸相接。堆场或罐区设在岸上，特别适合大宗矿石码头、煤码头和石油码头。
二、码头规模的确定。
码头是港口营运的中心，港口其它设施必须与码头相适应，也就是说，港口规模取决于码头规模即各类泊位数的大小和多少。
三、提高港口效率的方式
1.泊位组：把各种泊位在调度上归并为统一管理的泊位组，会提高经济效益和通过能力。
2.提高装卸效率
3.新增港口能力时机
四、码头泊位尺度的确定
泊位占用空间：泊位长度、泊位宽度和泊位水深。
影响泊位长度的因素：（1）考虑系缆的要求（2）船舶靠离的安全、方便（3）相邻泊位的装卸作业（4）装卸机械的检修方便
影响泊位宽度的因素：（1）潮位变化（2）风的作用（3）缆绳的变形
（一）油码头
1、原油码头布置：多为开敞式布置，两种基本布置型式：
（1）单点系泊型：用数根巨大的锚链将浮筒与海床相连。浮筒既可在一定范围内随风浪流漂浮移动，增加缓冲作用，减少与巨轮间发生碰撞的危险，不至于被海浪漂走。
（2）固定码头
1、航道定义和分类
(1)定义：航道是船舶航行的通道，是水运的基础设施。
(2)分类：天然航道和人工航道；港内航道和港外航道
航道设计包括：航道选线、航道尺度、以及导助航标志等内容
2、航道选线：航道选线应注意：①避免船体受较大的横风作用；②航道轴线应尽量避免与流速大于1kn的水流成较大夹角(1kn=h=s)；③航道应尽量顺直，避免“S”形布置；④在防波堤口门外应设不小于制动距离的直线段；⑤充分考虑泥沙运动情况，避免严重的航道淤积；
3、航道宽度：航道宽度是指设计低水位或乘潮水位时航槽断面设计水深(一般为公告水深，不含备淤水深）处两底边线之间的宽度。
