proteus 元件库介绍
AND
ANTENNA BATTERY
BELL
BVC
BRIDGE 1 BRIDGE 2 BUFFER
BUZZER
CAP
CAPACITOR CAPACITOR POL CAPVAR
CIRCUIT BREAKER COAX
CON
CRYSTAL DB
DIODE
DIODE SCHOTTKY
DIODE VARACTOR
与门
天线直流电源
铃,钟同轴电缆接插件整
流桥(二极管)整流桥
(集成块)缓冲器蜂鸣器
电容电容有极性电容可
调电容熔断丝同轴电缆
插口晶体振荡器并行插口
二极管
稳压二极管
变容二极管
3段LED
7段LED
7段LED(带小数
点)
电解电容
熔断器
电感带铁芯电感可调电感
N 沟道场效应管
P 沟道场效应管灯泡
起辉器
发光二极管
仪表
麦克风
MOS 管
交流电机
伺服电机与非门
DPY_3-SEG
DPY_7-SEG
DPY_7-SEG_DP ELECTRO FUSE INDUCTOR INDUCTOR IRON INDUCTOR3 JFET N JFET P LAMP LAMP NEDN LED METER MICROPHONE MOSFET MOTOR AC MOTOR SERVO NAND
或非门 非门 NPN 三极管 感光三极管 运放 或门 感光二极管 三极管 NPN 三极管 PNP 三极管 滑线变阻器 双刀双掷继电器 电阻 可变电阻 桥式电阻 电阻 晶闸管 插头 三相交流插头 插座 电流源 电压源 扬声器 开关 双刀双掷开关 单刀单掷开关 按钮 电热调节器 变压器 可调变压器 三端双向可控硅 三极真空管 变阻器 齐纳二极管 数码管 开关 驱动门 二极管 与非门 非门 与门 双十进制计数器
NOR
NOT
NPN
NPN-PHOTO
OPAMP
OR
PNP
NPN DAR
PNP DAR
POT
PELAY-DPDT
RES1.2
RES3.4
RESISTOR BRIDGE
RESPACK ?
SCR
PLUG ?
PLUG AC FEMALE
SOCKET ?
SOURCE CURRENT
SOURCE VOLTAGE
SPEAKER
SW ?
SW-DPDY ?
SW-SPST ?
SW-PB
THERMISTOR
TRANS1
TRANS2
TRIAC ?
TRIODE ?
VARISTOR
ZENER ?
DPY_7-SEG_DP
SW-PB 7407 1N914
74Ls00 74LS04
74LS08 74LS390 TTL
7SEG 4 针BCD-LED 输出从0-9 对应于4 根线的BCD 7SEG 3-8 译码器电路BCD-7SEG 转换电路ALTERNATOR 交流发电机
AMMETER-MILLI mA 安培计
AND 与门
BATTERY 电池/电池组
BUS 总线
CAP 电容
CAPACITOR 电容器
CLOCK 时钟信号源
CRYSTAL 晶振
D-FLIPFLOP D 触发器
FUSE 保险丝
GROUND 地
LAMP 灯
LED-RED 红色发光二极管
LM016L 2行16列液晶可显示2行16 列英文字符,有
位数据总线D0-D7, RS, R/W , EN三个控制端口(共14线),工作电压为
5V。没背光,和常用的1602B 功能和引脚一样(除了调背光的二个线脚)LOGIC ANALYSER 逻辑分析器
LOGICPROBE 逻辑探针
LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态
LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态
LOGICTOGGLE 逻辑触发
MASTERSWITCH 按钮手动闭合,立即自动打开
MOTOR 马达
OR 或门
POT-LIN 三引线可变电阻器
POWER 电源
RES 电阻
5楼
RESISTOR 电阻器
SWITCH 按钮手动按一下一个状态
SWITCH-SPDT 二选通一按钮
VOLTMETER 伏特计
VOLTMETER-MILLI mV 伏特计
VTERM 串行口终端
Electromechanical 电机
Inductors 变压器
Laplace Primitives 拉普拉斯变换码8
Memory Ics Microprocessor Ics Miscellaneous 各种器件
Modelling Primitives 具体型号,只用于仿真,没有Optoelectronics 各种仿真器件是典型的基本元器模拟,不表示PCB
各种发光器件发光二极管,LED ,液晶等等
PLDs & FPGAs
Resistors 各种电阻SimulatorPrimitives 常用的器件Speakers & Sounders
Switches & Relays Switching Devices Transistors TTL 74 series TTL 74ALS series TTL 74AS series TTL 74F series TTL
74HC series TTL
74HCT series TTL
74LS series TTL 74S series Analog Ics Capacitors CMOS 4000 series Connectors
开关,继电器,键盘
晶阊管晶体管(三极管,场效应管)
模拟电路集成芯片
电容集合
排座,排插
Data Converters ADC,DAC Debugging Tools 调试工具
ECL 10000 Series 各种常用集成电路
Proteus 常用器件中英文对照表
AND 与门
ANTENNA 天线
BATTERY 直流电源
BELL 铃,钟
BVC 同轴电缆接插件
BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器
BUZZER 蜂鸣器
CAP 电容
CAPACITOR 电容
CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝
COAX 同轴电缆
CON 插口
CRYSTAL 晶振
DB 并行插口
DIODE 二极管
DIODE SCHOTTKY 稳压二极管
DIODE VARACTOR 变容二极管
DPY_3-SEG 3 段LED
DPY_7-SEG 7 段LED
DPY_7-SEG_DP 7 段LED(带小数点)ELECTRO 电解电容
FUSE 熔断器
INDUCTOR 电感
INDUCTOR IRON 带铁芯电感
INDUCTOR3 可调电感
JFET N N 沟道场效应管
JFET P P 沟道场效应管
LAMP 灯泡
LAMP NEDN 起辉器
LED 发光二极管
METER 仪表
MICROPHONE 麦克风
MOSFET MOS 管
MOTOR AC 交流电机
MOTOR SERVO 伺服电机
NPN NPN 三极管
NPN-PHOTO 感光三极管
OPAMP 运放
OR 或门
PHOTO 感光二极管
PNP 三极管
NPN DAR NPN 三极管
PNP DAR PNP 三极管
POT 滑线变阻器
PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻
RESISTOR BRIDGE ? 桥式电阻
RESPACK ? 电阻
SCR 晶闸管
PLUG ? 插头
PLUG AC FEMALE 三相交流插头
SOCKET ? 插座
SOURCE CURRENT 电流源
SOURCE VOLTAGE 电压源
SPEAKER 扬声器
SW-DPDY ? 双刀双掷开关
SW-SPST ? 单刀单掷开关
THERMISTOR 电热调节器
TRANS1 变压器
TRANS2 可调变压器
TRIAC ? 三端双向可控硅
TRIODE ? 三极真空管
VARISTOR 变阻器
ZENER ? 齐纳二极管
DPY_7-SEG_DP 数码管
SW-PB 开关 数码管:
共阴极数码表
uchar
dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0 x39,0x5e,0x79,0x71};
共阳极数码表
uchar dispcode[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0XD8,0x80,0x90, 0x88,0x83,0xc6,0xa1,0x86,0x8e,0x7f,0xbf,0x89,0xff}
共阳极数码管的公共阳极接+ 5V ,当各段阴极上的电平为 “0时”,该段点亮,电 平为“1时”,该段熄灭。
元件名称 中文名 说明
7407 驱动门
1N914 二极管
7SEG-MPX4-CC 四个公阴二极管显示器 1234 是阴公共端
7SEG-MPX8-CC 7SEG-MPX4-CA 7SEG-MPX8-CA
八个公阴二极管显示器 四个公阳二极管显示器 八个公阳二极管显示器
12345678 是阴公共端
1234 是阳公共端
12345678 是阳公共端
74Ls00 与非门
74LS04 非门
74LS08 与门
74LS390 TTL 双十进制计数器
7SEG 4 针BCD-LED 输出从0-9 对应于4 根线的BCD 码
7SEG 3-8 译码器电路BCD-7SEG 转换电路
ALTERNATOR 交流发电机
AMMETER-MILLI mA 安培计
AND 与门
BATTERY 电池/电池组
BUS 总线
CAP 电容
CAPACITOR 电容器
CLOCK 时钟信号源
CRYSTAL 晶振
D-FLIPFLOP D 触发器
FUSE 保险丝
GROUND 地
LAMP 灯
LED-RED 红色发光二极管
LM016L 2行16 列液晶可显示2 行16 列英文字符,有8 位数据总线D0
D7, RS , R/W , EN三个控制端口(共14线),工作电压为5V。没背光,和常用的1602B 功能和引脚一样(除了调背光的二个线脚)
LOGIC ANALYSER 逻辑分析器
LOGICPROBE 逻辑探针
LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态
LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发
MASTERSWITCH 按钮手动闭合,立即自动打开
MOTOR 马达
OR 或门
POT-LIN 三引线可变电阻器
POWER 电源
RES 电阻
RESISTOR 电阻器
SWITCH 按钮手动按一下一个状态
SWITCH-SPDT 二选通一按钮
VOLTMETER 伏特计
VOLTMETER-MILLI mV 伏特计
VTERM 串行口终端
Electromechanical 电机
Inductors 变压器
Laplace Primitives 拉普拉斯变换
Memory Ics
Microprocessor Ics
Miscellaneous 各种器件AERIAL- 天线;
ATAHDD; ATMEGA64 ; BATTERY ; CELL ; CRYSTAL-晶振;
FUSE ;METER- 仪表;
Modelling Primitives 各种仿真器件是典型的基本元器模拟,不表示具体型号,只用于仿真,没有PCB
Optoelectronics 各种发光器件发光二极管,LED ,液晶等等
PLDs & FPGAs
Resistors 各种电阻
Simulator Primitives 常用的器件
Speakers & Sounders
Switches & Relays 开关,继电器,键盘
Switching Devices 晶阊管
Transistors 晶体管(三极管,场效应管)
TTL 74 series
TTL 74ALS series
TTL 74AS series
TTL 74F series
TTL 74HC series
TTL 74HCT series
TTL 74LS series
TTL 74S series
Analog Ics 模拟电路集成芯片
Capacitors 电容集合
CMOS 4000 series
Connectors 排座,排插
Data Converters ADC,DAC
Debugging Tools 调试工具
ECL 10000 Series 各种常用集成电路
PROTEUS 原理图元器件库详细说明
Device.lib ACTIVE.LIB DIODE.LIB DISPLAY.LIB BIPOLAR.LIB FET.LIB ASIMMDLS.LIB
包括电阻、电容、二极管、三极管和PCB 的连接器符号包括虚拟仪器和有源器件
包括二极管和整流桥
包括LCD、LED
包括三极管
包括场效应管
包括模拟元器件
包括电子管 包括电源调节器、运放和数据采样 IC 包括电容 包括 4000 系列 包括 ECL10000 系列 包括 通用微处理器 包括 运算放大器 包括 电阻 包括 FAIRCHLD 半导体公司的分立器件 包括 LINTEC 公司的运算放大器 包括 国家半导体公司的数字采样器件 包括 国家半导体公司的运算放大器 包括 TECOOR 公司的 SCR 和 TRIAC 包括 德州仪器公司的运算放大器和比较器 包括 ZETEX 公司的分立器件 VALVES .LIB ANALOG.LIB
CAPACITORS.LIB COMS.LIB ECL.LIB MICRO.LIB OPAMP.LIB
RESISTORS.LIB FAIRCHLD .LIB LINTEC.LIB NATDAC.LIB NATOA.LIB TECOOR.LIB TEXOAC.LIB ZETEX .LIB
Proteus元件库中英文对照(根据Proteus 7.5 整理) Proteus ISIS 的库元件是按类存放的,类——>子类(或生产厂家)——>元件。 元件的拾取有两种方法:一是记住它的名称的,通过直接输入来拾取。另外一种拾取方法是按类查询。选取元件所在的大类(Category)后,再选子类(Sub-category),也可直接选生产厂家(Manufacturer),会在查找结果中显示符合条件的元件列表。 大类(Category) 1 Analog ICs 模拟集成器件 2 Capacitors 电容 3 CMOS 4000 series CMOS 4000 系列 4 Connectors 接头 5 Data Converters 数据转换器 6 Debugging Tools 调试工具 7 Diodes 二极管 8 ECL 10000 series ECL 10000 系列 9 Electromechanical 电机 10 Inductors 电感 11 Laplace Primitives 拉普拉斯模型 12 Mechanics 力学器件 13 Memory ICs 存储器芯片 14 Microprocessor ICs 微处理器芯片 15 Miscellaneous 混杂器件 16 Modelling Primitives 建模源 17 Operational Amplifiers 运算放大器 18 Optoelectronics 光电器件 19 PICAXE 单片机 20 PLDs and FPGAs 可编程逻辑器件和现场可编程门阵列 21 Resistors 电阻 22 Simulator Primitives 仿真源 23 Speakers and Sounders 扬声器和声响 24 Switches and Relays 开关和继电器 25 Switching Devices 开关器件 26 Thermionic Valves 热离子真空管 27 Transducers 传感器 28 Transistors 晶体管 29 TTL 74 Series 标准TTL 系列 30 TTL 74ALS Series 先进的低功耗肖特基TTL 系列 31 TTL 74AS Series 先进的肖特基TTL 系列 32 TTL 74F Series 快速TTL 系列 33 TTL 74HC Series 高速CMOS 系列 34 TTL 74HCT Series 与TTL 兼容的高速CMOS 系列 35 TTL 74LS Series 低功耗肖特基TTL 系列

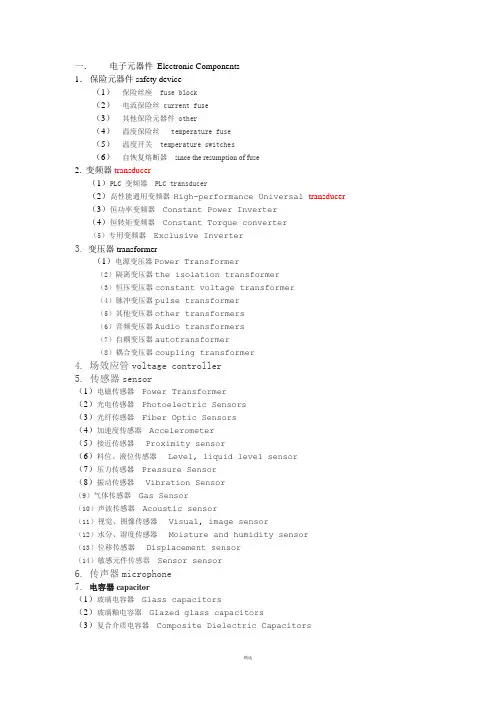

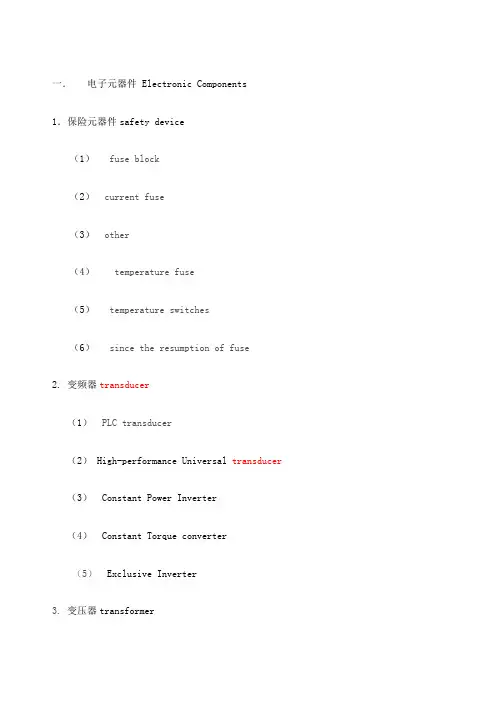

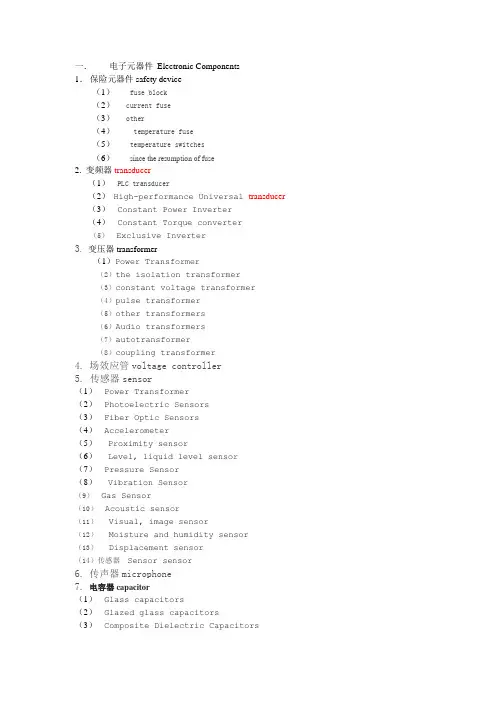

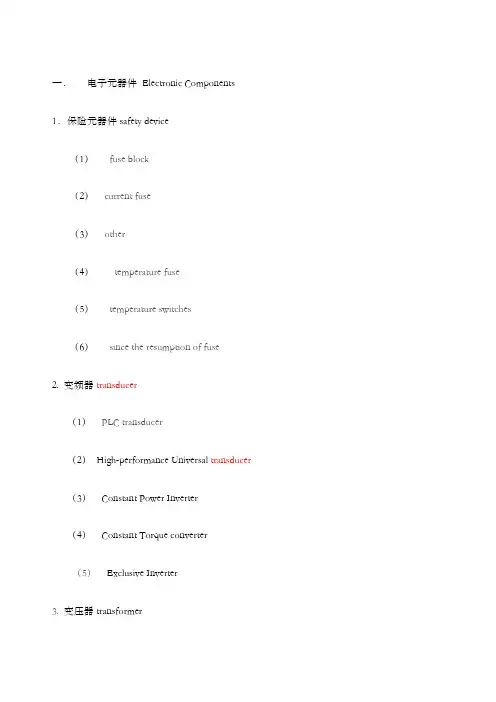

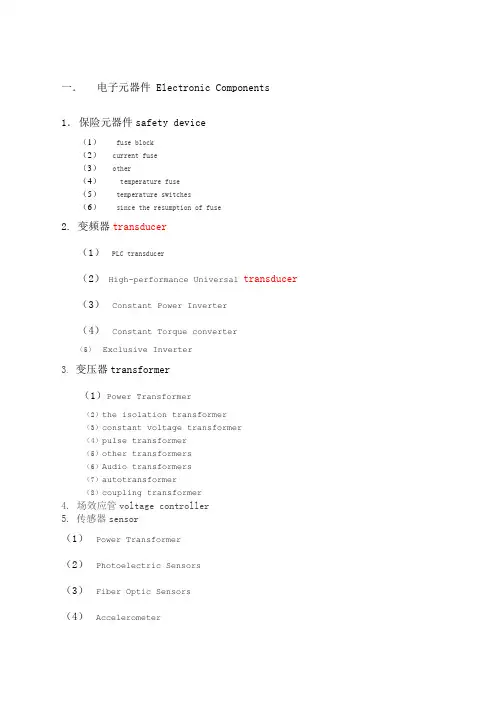

一.电子元器件 Electronic Components 1.保险元器件safety device (1) fuse block (2) current fuse (3) other (4) temperature fuse (5) temperature switches (6) since the resumption of fuse 2. 变频器transducer (1) PLC transducer (2)High-performance Universal transducer (3)Constant Power Inverter (4)Constant Torque converter (5)Exclusive Inverter 3.变压器transformer
(1)Power Transformer (2)the isolation transformer (3)constant voltage transformer (4)pulse transformer (5)other transformers (6)Audio transformers (7)autotransformer (8)coupling transformer 4.场效应管voltage controller 5. 传感器sensor (1)Power Transformer (2)Photoelectric Sensors (3)Fiber Optic Sensors (4)Accelerometer (5)Proximity sensor
(6)Level, liquid level sensor (7)Pressure Sensor (8)Vibration Sensor (9)Gas Sensor (10)Acoustic sensor (11)Visual, image sensor (12)Moisture and humidity sensor (13)Displacement sensor (14)传感器Sensor sensor 6.传声器microphone 7.电容器capacitor (1)Glass capacitors (2)Glazed glass capacitors (3)Composite Dielectric Capacitors (4)Electrolytic capacitors
各种电子元件符号 正弦交流电流的公式是i=Isin2πft i是交流电流的瞬时值, I是交流电流的最大值, f是交流电的频率, t是时间 随着时间的推移,交流电流可以从零变到最大值,从最大值变到零,又从零变到负的最大值,从负的最大值变到零。在三角函数中2πft相当于角度,它反映了交流电任何时刻所处的状态,是在增大还是在减小,是正的还是负的等等。因此把2πft叫做相位,或者叫做相。 二极管 表示符号:D 变容二极管 表示符号:D 双向触发二极管 表示符号:D 稳压二极管 表示符号:ZD,D 稳压二极管 表示符号:ZD,D 桥式整流二极管 表示符号:D 肖特基二极管隧道二极管
隧道二极管光敏二极管或光电接收二极 管 发光二极管 表示符号:LED 双色发光二极管 表示符号:LED 光敏三极管或光电接收三极 管 表示符号:Q,VT 单结晶体管(双基极二极管) 表示符号:Q,VT 复合三极管 表示符号:Q,VT NPN型三极管 表示符号:Q,VT PNP型三极管表示符号:Q,VT PNP型三极管 表示符号:Q,VT NPN型三极管 表示符号:Q,VT 带阻尼二极管NPN型三极管 表示符号:Q,VT
带阻尼二极管及电阻NPN型 三极管 表示符号:Q,VT IGBT 场效应管 表示符号:Q,VT 带阻尼二极管IGBT 场效应 管 表示符号:Q,VT 接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS 场效应管耗尽型P-MOS 场效应管耗尽型N-MOS 电阻电阻器或固定电阻表 示符号:R 电阻电阻器或固定电阻表 示符号:R
proteus元件库介绍 AND 与门 ANTENNA 天线BATTERY 直流电源 BELL 铃,钟 BVC 同轴电缆接插件BRIDGE 1 整流桥(二极管) BRIDGE 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器 CAP 电容 CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆 CON 插口 CRYSTAL 晶体振荡器 DB 并行插口 DIODE 二极管 DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管
DPY_3-SEG 3段LED DPY_7-SEG 7段LED DPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容 FUSE 熔断器 INDUCTOR 电感 INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感 JFET N N沟道场效应管 JFET P P沟道场效应管 LAMP 灯泡 LAMP NEDN 起辉器 LED 发光二极管 METER 仪表MICROPHONE 麦克风 MOSFET MOS管 MOTOR AC 交流电机 MOTOR SERVO 伺服电机 NAND 与非门 NOR 或非门 NOT 非门 NPN NPN三极管
NPN-PHOTO 感光三极管OPAMP 运放 OR 或门 PHOTO 感光二极管 PNP 三极管 NPN DAR NPN三极管PNP DAR PNP三极管 POT 滑线变阻器 PELAY-DPDT 双刀双掷继电器RES1.2 电阻 RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻 SCR 晶闸管 PLUG ? 插头 PLUG AC FEMALE 三相交流插头SOCKET ? 插座 SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器 SW ? 开关 SW-DPDY ? 双刀双掷开关
一.电子元器件Electronic Components 1.保险元器件safety device (1)保险丝座 fuse block (2)电流保险丝 current fuse (3)其他保险元器件 other (4)温度保险丝 temperature fuse (5)温度开关 temperature switches (6)自恢复熔断器since the resumption of fuse 2. 变频器transducer (1)PLC 变频器 PLC transducer (2)高性能通用变频器High-performance Universal transducer (3)恒功率变频器Constant Power Inverter (4)恒转矩变频器Constant Torque converter (5)专用变频器Exclusive Inverter 3.变压器transformer (1)电源变压器Power Transformer (2)隔离变压器the isolation transformer (3)恒压变压器constant voltage transformer (4)脉冲变压器pulse transformer (5)其他变压器other transformers (6)音频变压器Audio transformers (7)自耦变压器autotransformer (8)耦合变压器coupling transformer 4.场效应管voltage controller 5. 传感器sensor (1)电磁传感器Power Transformer (2)光电传感器Photoelectric Sensors (3)光纤传感器Fiber Optic Sensors (4)加速度传感器Accelerometer (5)接近传感器Proximity sensor (6)料位、液位传感器Level, liquid level sensor (7)压力传感器Pressure Sensor (8)振动传感器Vibration Sensor (9)气体传感器Gas Sensor (10)声波传感器Acoustic sensor (11)视觉、图像传感器Visual, image sensor (12)水分、湿度传感器Moisture and humidity sensor (13)位移传感器Displacement sensor (14)敏感元件传感器Sensor sensor 6.传声器microphone 7.电容器capacitor (1)玻璃电容器Glass capacitors (2)玻璃釉电容器Glazed glass capacitors (3)复合介质电容器Composite Dielectric Capacitors
1.analog ics 模拟集成器件8个子类: amplifier 放大器 comparators 比较器 display drivers 显示驱动器 filters 滤波器 miscellaneous 混杂器件 regulators 三端稳压器 timers 555定时器 voltage references 参考电压 2,capacitors CAP电容,23个分类别 animated 可显示充放电电荷电容 audio grade axial 音响专用电容 axial lead polypropene 径向轴引线聚丙烯电容 axial lead polystyrene 径向轴引线聚苯乙烯电容 ceramic disc 陶瓷圆片电容 decoupling disc 解耦圆片电容 high temp radial 高温径向电容 high temp axial electrolytic高温径向电解电容 metallised polyester film 金属聚酯膜电容 metallised polypropene 金属聚丙烯电容 metallised polypropene film 金属聚丙烯膜电容 miniture electrolytic 微型电解电容 multilayer metallised polyester film 多层金属聚酯膜电容mylar film 聚酯薄膜电容 nickel barrier 镍栅电容 non polarised 无极性电容 polyester layer 聚酯层电容 radial electrolytic 径向电解电容 resin dipped 树脂蚀刻电容 tantalum bead 钽珠电容 variable 可变电容 vx a xial electrolytic VX 轴电解电容 3,CMOS 4000 series 4000系列数字电路 adders 加法器 buffers & drivers 缓冲和驱动器 comparators 比较器 counters 计数器 decoders 译码器 encoders 编码器 flip-flops & latches 触发器和锁存器 frequency dividers & tiner 分频和定定时器 gates & inverters 门电路和反相器 memory 存储器
Proteus常用器件中英文对照表AND 与门 ANTENNA 天线 BATTERY 直流电源 BELL 铃,钟 BVC 同轴电缆接插件 BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器 BUZZER 蜂鸣器 CAP 电容 CAPACITOR 电容 CAPACITOR POL 有极性电容CAPV AR 可调电容 CIRCUIT BREAKER 熔断丝 COAX 同轴电缆 CON 插口 CRYSTAL 晶振 DB 并行插口 DIODE 二极管 DIODE SCHOTTKY 稳压二极管
DIODE V ARACTOR 变容二极管DPY_3-SEG 3段LED DPY_7-SEG 7段LED DPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容 FUSE 熔断器 INDUCTOR 电感 INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感 JFET N N沟道场效应管 JFET P P沟道场效应管 LAMP 灯泡 LAMP NEDN 起辉器 LED 发光二极管 METER 仪表 MICROPHONE 麦克风 MOSFET MOS管 MOTOR AC 交流电机 MOTOR SERVO 伺服电机 NAND 与非门 NOR 或非门 NOT 非门
NPN NPN三极管 NPN-PHOTO 感光三极管OPAMP 运放 OR 或门 PHOTO 感光二极管 PNP 三极管 NPN DAR NPN三极管 PNP DAR PNP三极管 POT 滑线变阻器 PELAY-DPDT 双刀双掷继电器RES1.2 电阻 RES3.4 可变电阻 RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻 SCR 晶闸管 PLUG ? 插头 PLUG AC FEMALE 三相交流插头SOCKET ? 插座 SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器
proteus常用元件中英文对照表元件名称中文名说明 7407 驱动门 1N914 二极管 1N4735 稳压二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码 7SEG 3-8译码器电路BCD-7SEG转换电路 ALTERNATOR 交流发电机 AMMETER-MILLI mA安培计 AND 与门 1N4735 稳压二极管 BA TTERY电池/电池组 BUS 总线 CAP 电容 CAPACITOR 电容器 CLOCK 时钟信号源 CRYSTAL 晶振 D-FLIPFLOP D触发器 FUSE 保险丝 GROUND地 LAMP 灯 LED-RED 红色发光二极管 LM016L 2行16列液晶可显示2行16列英文字符,有8位数据总线D0-D7,RS,R/W,EN三个控制端口(共14线),工作电压为5V。没背光,和常用的1602B功能和引脚一样(除了调背光的二个线脚) LOGIC ANAL YSER 逻辑分析器 LOGICPROBE 逻辑探针 LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态 LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发 MASTERSWITCH 按钮手动闭合,立即自动打开 MOTOR 马达 OR 或门 POT-LIN 三引线可变电阻器 POWER电源 RES 电阻 POT-LIN 可变电阻 RESISTOR电阻 SWITCH 按钮手动按一下一个状态 SWITCH-SPDT 二选通一按钮 VOLTMETER 伏特计
电子元器件Electronic Components 1.保险元器件safety device 1) fuse block 2) current fuse 3) other 4) temperature fuse 5) temperature switches 6) since the resumption of fuse 2. 变频器transducer 1) PLC transducer 2) High-performance Universal transducer 3) Constant Power Inverter 4) Constant Torque converter 5) Exclusive Inverter 3. 变压器transformer
1) Power Transformer 2) the isolation transformer 3) constant voltage transformer 4) pulse transformer 5) other transformers 6) Audio transformers 7) autotransformer 8) coupling transformer 4. 场效应管voltage controller 5. 传感器sensor 1) Power Transformer 2) Photoelectric Sensors 3) Fiber Optic Sensors 4) Accelerometer 5) Proximity sensor
(6)Level, liquid level sensor (7 Pressure Sensor ) (8 Vibration Sensor ) (9 Gas Sensor ) (10 Acoustic sensor ) (11 Visual, image sensor ) (12 Moisture and humidity sensor ) (13 Displacement sensor ) (14 )传感器Sensor sensor 6. 传声器microphone 7. 电容器capacitor (1)Glass capacitors (2 Glazed glass capacitors ) (3 Composite Dielectric Capacitors ) (4 )Electrolytic capacitors
器件名称中英文名说明 7407 驱动门 1N914 二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码 7SEG 3-8译码器电路BCD-7SEG转换电路 ALTERNATOR 交流发电机 AMMETER-MILLI mA安培计 AND 与门 BA TTERY 电池/电池组 BUS 总线 CAP 电容 CAPACITOR 电容器 CLOCK 时钟信号源 CRYSTAL 晶振 D-FLIPFLOP D触发器 FUSE 保险丝 GROUND 地 LAMP 灯 LED-RED 红色发光二极管 LM016L 2行16列液晶可显示2行16列英文字符,有8位数据总线D0-D7,RS,R/W,EN三个控制端口(共14线),工作电压为5V。没背光,和常用的1602B功能和引脚一样(除了调背光的二个线脚) LOGIC ANAL YSER 逻辑分析器 LOGICPROBE 逻辑探针 LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态 LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态 LOGICTOGGLE 逻辑触发 MASTERSWITCH 按钮手动闭合,立即自动打开 MOTOR 马达 OR 或门 POT-LIN 三引线可变电阻器 POWER 电源
RES 电阻 RESISTOR 电阻器 SWITCH 按钮手动按一下一个状态 SW-SPDT-mom 二选通一按钮 触发开关BUTTON VOLTMETER 伏特计 VOLTMETER-MILLI mV伏特计 VTERM 串行口终端 Electromechanical 电机 Inductors 变压器 Laplace Primitives 拉普拉斯变换 Memory Ics Microprocessor Ics Miscellaneous 各种器件AERIAL-天线;ATAHDD;ATMEGA64;BATTERY;CELL;CRYSTAL-晶振;FUSE;METER-仪表; Modelling Primitives 各种仿真器件是典型的基本元器模拟,不表示具体型号,只用于仿真,没有PCB Optoelectronics 各种发光器件发光二极管,LED,液晶等等 PLDs & FPGAs Resistors 各种电阻 Simulator Primitives 常用的器件 Speakers & Sounders Switches & Relays 开关,继电器,键盘 BUTTON 触发开关 Switching Devices 晶阊管 Transistors 晶体管(三极管,场效应管) TTL 74 series TTL 74ALS series TTL 74AS series TTL 74F series TTL 74HC series TTL 74HCT series TTL 74LS series TTL 74S series Analog Ics 模拟电路集成芯片 Capacitors 电容集合 CMOS 4000 series Connectors 排座,排插
p r o t e u s元件库介绍AND 与门 ANTENNA 天线 BATTERY 直流电源 BELL 铃,钟 BVC 同轴电缆接插件 BRIDGE 1 整流桥(二极管) BRIDGE 2 整流桥(集成块) BUFFER 缓冲器 BUZZER 蜂鸣器 DB LAMP 灯泡 LAMP NEDN 起辉器 LED 发光二极管 METER 仪表 MICROPHONE 麦克风 MOSFET MOS管 MOTOR AC 交流电机 MOTOR SERVO 伺服电机 NAND 与非门 NOR 或非门 NOT 非门
NPN NPN三极管 NPN-PHOTO 感光三极管 OPAMP 运放 OR 或门 PHOTO 感光二极管 PNP 三极管 NPN DAR NPN三极管 PNP DAR PNP三极管 POT 滑线变阻器 PELAY-DPDT 双刀双掷继电器 RES1.2 电阻 SW-PB 开关 7407 驱动门 1N914 二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机
AMMETER-MILLI mA安培计 AND 与门 BATTERY 电池/电池组 BUS 总线 CAP 电容 CAPACITOR 电容器 CLOCK 时钟信号源 CRYSTAL 晶振 D-FLIPFLOP D触发器 FUSE 保险丝 GROUND 地 OR 5楼 VTERM 串行口终端 Electromechanical 电机 Inductors 变压器 Laplace Primitives 拉普拉斯变换 Memory Ics Microprocessor Ics Miscellaneous 各种器件 Modelling Primitives 各种仿真器件是典型的基本元器模拟,不表示具体型号,只用于仿真,没有PCB Optoelectronics 各种发光器件发光二极管,LED,液晶等等
Altium designer 元器件中英文对照 1.电阻 固定电阻:RES 半导体电阻:RESSEMT 电位计;POT 变电阻;RVAR 可调电阻;res1..... 2.电容 定值无极性电容;CAP 定值有极性电容;CAP 半导体电容:CAPSEMI 可调电容:CAPVAR 3.电感:INDUCTOR 4.二极管:DIODE.LIB 发光二极管:LED 5.三极管 :NPN1 6.结型场效应管:JFET.lib 7.MOS场效应管 8.MES场效应管 9.继电器:PELAY. LIB 10.灯泡:LAMP 11.运放:OPAMP 12.数码管:DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB) 13.开关;sw_pb 原理图常用库文件: Miscellaneous Devices.ddb Dallas Microprocessor.ddb Intel Databooks.ddb Protel DOS Schematic Libraries.ddb PCB元件常用库: Advpcb.ddb General IC.ddb Miscellaneous.ddb 部分分立元件库元件名称及中英对照 AND 与门 ANTENNA 天线 BATTERY 直流电源 BELL 铃,钟 BVC 同轴电缆接插件 BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器 BUZZER 蜂鸣器 CAP 电容
CAPACITOR 电容 CAPACITOR POL 有极性电容CAPVAR 可调电容 CIRCUIT BREAKER 熔断丝 COAX 同轴电缆 CON 插口 CRYSTAL 晶体整荡器 DB 并行插口 DIODE 二极管 DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LED DPY_7-SEG 7段LED DPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容 FUSE 熔断器 INDUCTOR 电感 INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感 JFET N N沟道场效应管 JFET P P沟道场效应管 LAMP 灯泡 LAMP NEDN 起辉器 LED 发光二极管 METER 仪表 MICROPHONE 麦克风 MOSFET MOS管 MOTOR AC 交流电机 MOTOR SERVO 伺服电机 NAND 与非门 NOR 或非门 NOT 非门 NPN NPN三极管 NPN-PHOTO 感光三极管OPAMP 运放 OR 或门 PHOTO 感光二极管 PNP 三极管 NPN DAR NPN三极管 PNP DAR PNP三极管 POT 滑线变阻器 PELAY-DPDT 双刀双掷继电器RES1.2 电阻 RES3.4 可变电阻
中英文对照,网上收集资料 元件名称中文名说明 7407 驱动门 1N914 二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码 7SEG 3-8译码器电路BCD-7SEG转换电路 ALTERNATOR 交流发电机 AMMETER-MILLI mA安培计 AND 与门 BA TTERY 电池/电池组 BUS 总线 CAP 电容 CAPACITOR 电容器 CLOCK 时钟信号源 CRYSTAL 晶振 D-FLIPFLOP D触发器 FUSE 保险丝 GROUND 地 LAMP 灯 LED-RED 红色发光二极管 LM016L 2行16列液晶可显示2行16列英文字符,有8位数据总线D0-D7,RS,R/W,EN三个控制端口(共14线),工作电压为5V。没背光,和常用的1602B功能和引脚一样(除了调背光的二个线脚) LOGIC ANAL YSER 逻辑分析器 LOGICPROBE 逻辑探针 LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态 LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发 MASTERSWITCH 按钮手动闭合,立即自动打开 MOTOR 马达 OR 或门 POT-LIN 三引线可变电阻器 POWER 电源 RES 电阻
RESISTOR 电阻器 SWITCH 按钮手动按一下一个状态 SWITCH-SPDT 二选通一按钮 VOLTMETER 伏特计 VOLTMETER-MILLI mV伏特计 VTERM 串行口终端 Electromechanical 电机 Inductors 变压器 Laplace Primitives 拉普拉斯变换 Memory Ics Microprocessor Ics Miscellaneous 各种器件AERIAL-天线;ATAHDD;ATMEGA64;BATTERY;CELL;CRYSTAL-晶振;FUSE;METER-仪表; Modelling Primitives 各种仿真器件是典型的基本元器模拟,不表示具体型号,只用于仿真,没有PCB Optoelectronics 各种发光器件发光二极管,LED,液晶等等 PLDs & FPGAs Resistors 各种电阻 Simulator Primitives 常用的器件 Speakers & Sounders Switches & Relays 开关,继电器,键盘 Switching Devices 晶阊管 Transistors 晶体管(三极管,场效应管) TTL 74 series TTL 74ALS series TTL 74AS series TTL 74F series TTL 74HC series TTL 74HCT series TTL 74LS series TTL 74S series Analog Ics 模拟电路集成芯片 Capacitors 电容集合 CMOS 4000 series Connectors 排座,排插 Data Converters ADC,DAC Debugging Tools 调试工具 ECL 10000 Series Device.lib 包括电阻、电容、二极管、三极管和PCB的连接器符号 ACTIVE.LIB 包括虚拟仪器和有源器件
1.电阻 固定电阻:RES 半导体电阻:RESSEMT 电位计;POT 变电阻;RVAR 可调电阻;res1..... 2.电容 定值无极性电容;CAP 定值有极性电容;CAP 半导体电容:CAPSEMI 可调电容:CAPVAR 3.电感:INDUCTOR 4.二极管: 发光二极管:LED 5.三极管:NPN1 6.结型场效应管: 场效应管 场效应管 9.继电器:PELAY. LIB 10.灯泡:LAMP 11.运放:OPAMP 12.数码管:DPY_7-SEG_DP (MISCELLANEOUS 13.开关;sw_pb 原理图常用库文件: Miscellaneous Dallas Intel Protel DOS Schematic PCB元件常用库:
部分分立元件库元件名称及中英对照AND 与门 ANTENNA 天线 BATTERY 直流电源 BELL 铃,钟 BVC 同轴电缆接插件 BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器 BUZZER 蜂鸣器 CAP 电容 CAPACITOR 电容 CAPACITOR POL 有极性电容CAPVAR 可调电容 CIRCUIT BREAKER 熔断丝 COAX 同轴电缆 CON 插口 CRYSTAL 晶体整荡器 DB 并行插口 DIODE 二极管 DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管 DPY_3-SEG 3段LED DPY_7-SEG 7段LED DPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容 FUSE 熔断器 INDUCTOR 电感 INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感 JFET N N沟道场效应管 JFET P P沟道场效应管 LAMP 灯泡 LAMP NEDN 起辉器 LED 发光二极管 METER 仪表 MICROPHONE 麦克风 MOSFET MOS管 MOTOR AC 交流电机 MOTOR SERVO 伺服电机
protues元件库中英文对照表7407 驱动门serial ports; serial port 1N914 二极管 74Ls00 与非门 74LS04 非门 74LS08 与门 74LS390 TTL 双十进制计数器 7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码 7SEG 3-8译码器电路 BCD-7SEG转换电路 ALTERNATOR 交流发电机 AMMETER-MILLI mA安培计 AND 与门 BA TTERY 电池/电池组 BUS 总线 CAP 电容 CAPACITOR 电容器 CLOCK 时钟信号源 CRYSTAL 晶振 D-FLIPFLOP D触发器 FUSE 保险丝
GROUND 地 LAMP 灯 Traffic lights 交通灯 MATRIX 点阵 RESPACK 排阻 LED-RED 红色发光二极管 LM016L 2行16列液晶可显示2行16列英文字符,有8位数据总线D0-D7,RS,R/W,EN三个控制端口(共14线),工作电压为5V。没背光,和常用的1602B功能和引脚一样(除了调背光的二个线脚) LOGIC ANAL YSER 逻辑分析器 LOGICPROBE 逻辑探针 LOGICPROBE[BIG] 逻辑探针用来显示连接位置的逻辑状态 LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态 LOGICTOGGLE 逻辑触发 MASTERSWITCH 按钮手动闭合,立即自动打开 MOTOR 马达 OR 或门 POT-LIN 三引线可变电阻器 POWER 电源 RES 电阻 RESISTOR 电阻器 SWITCH 按钮手动按一下一个状态 SWITCH-SPDT 二选通一按钮 VOLTMETER 伏特计 VOLTMETER-MILLI mV伏特计

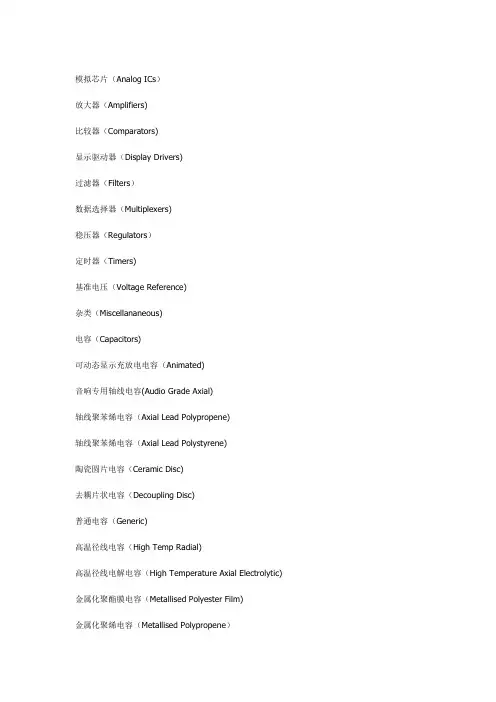

模拟芯片(Analog ICs) 放大器(Amplifiers) 比较器(Comparators) 显示驱动器(Display Drivers) 过滤器(Filters) 数据选择器(Multiplexers) 稳压器(Regulators) 定时器(Timers) 基准电压(V oltage Reference) 杂类(Miscellananeous) 电容(Capacitors) 可动态显示充放电电容(Animated) 音响专用轴线电容(Audio Grade Axial) 轴线聚苯烯电容(Axial Lead Polypropene) 轴线聚苯烯电容(Axial Lead Polystyrene) 陶瓷圆片电容(Ceramic Disc) 去耦片状电容(Decoupling Disc) 普通电容(Generic) 高温径线电容(High Temp Radial) 高温径线电解电容(High Temperature Axial Electrolytic) 金属化聚酯膜电容(Metallised Polyester Film) 金属化聚烯电容(Metallised Polypropene) 金属化聚烯膜电容(Metallised Polypropene Film) 小型电解电容(Miniture Electrolytic) 多层金属化聚酯膜电容(Multilayer Metallised Polyestern Film) 聚脂膜电容(Mylar Film) 镍栅电容(Nickel Barrier) 无极性电容(Non Polarised) 聚脂层电容(Polyester Layer) 径线电解电容(Radial Electrolytic) 树脂蚀刻电容(Resin Dipped) 钽珠电容(Tantalum Bead) 可变电容(Variable) VX轴线电解电容(VX Axial Electolytic) 连接器(Connectors) 音频接口(Audio) D 型接口(D-Type) 双排插座(DIL) 插头(Header Blocks) PCB转接器(PCB Transfer) 带线(Ribbon Cable) 单排插座(SIL) 连线端子(Terminal Blocks) 杂类(Miscellananeous)
Proteus用起来十分方便,其对中国学生最大的障碍就是很多朋友不知道自己想要寻找的器件用英文怎么说,从而无法在Proteus中快速找到自己需要的器件。下面,我们就简单先来了解一下Proteus中器件的种类。 Proteus中常用的元器件被分成了25大类,为了方便快速地查找到相应器件,在Pick Devices(拾取元器件)对话框中,你应该首先选中相应的大类,然后使用关键词进行搜寻。 Proteus的这25大类元器件分别为: Analog ICs 模拟IC CMOS 4000 series CMOS 4000系列 Data Converters 数据转换器 Diodes 二极管 Electromechanical 机电设备(只有电机模型) Inductors 电感 Laplace Primitives Laplace变换器 Memory ICs 存储器IC Microprocessor ICs 微处理器IC Miscellaneous 杂类(只有电灯和光敏电阻组成的设备) Modelling Primitives 模型基元 Operational Amplifiers 运算放大器 Optoelectronics 光电子器件 Resistors 电阻 Simulator Primitives 仿真基元 Switches & Relays 开关和继电器 Transistors 三极管 TTL 74、74ALS、74AS、74F、74HC、74HCT、74LS、74S series 74系列集成电路
除此之外,你还应熟悉常用器件的英文名称,ANY电子为您列举如下: AND 与门ANTENNA 天线 BATTERY 直流电源(电池)BELL 铃,钟 BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器 BUZZER 蜂鸣器 CAP 电容 CAPACITOR 电容 CAPACITOR POL 有极性电容 CAPVAR 可调电容 CIRCUIT BREAKER 熔断丝 COAX 同轴电缆 CON 插口 CRYSTAL 晶振 DB 并行插口 DIODE 二极管 DIODE SCHOTTKY 稳压二极管 DIODE VARACTOR 变容二极管 DPY_3-SEG 3段LED DPY_7-SEG 7段LED DPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容 FUSE 熔断器 INDUCTOR 电感 INDUCTOR IRON 带铁芯电感 INDUCTOR3 可调电感 JFET N N沟道场效应管 JFET P P沟道场效应管 LAMP 灯泡 LAMP NEDN 起辉器 LED 发光二极管 METER 仪表 MICROPHONE 麦克风 MOSFET MOS管 MOTOR AC 交流电机 MOTOR SERVO 伺服电机 NAND 与非门 NOR 或非门
零件中英文对照Replacement Parts / Repair Parts 备用零件 LCD Screen 液晶 Touch Screen / Digitizer 触摸屏 LCD Assembly 液晶总成 Battery 电池 Flex Cable 排线 Keypad / Keypad Flex Cable 按键排线 Audio Earphone Flex Cable 音频排线 Charging Port Dock Connector Flex Cable 尾插排线Proximity Light Sensor Flex Cable 感应排线 Home button 返回键 Power Button 开关键 Mute/Silent Button 静音键 Housing / Back Cover 后盖 Metallic / Metal Brushed Housing 金属拉丝后盖Middle Plate 中板 Middle Bezel / Frame 中框 Motor / Vibration Motor 马达 Full Housing / Faceplates 全套壳 Front Facing Camera 前置摄像头 Back Camera 后置摄像头 Speaker / Loud Speaker 喇叭 Earpiece speaker 听筒 Microphone 麦克风 Ringer Buzzer 振铃器 SIM Card Tray 卡托 Headphone Jack Hole 耳机孔 Glass Screen Lens 镜面 SIM Card Holder / Connector SIM卡座 Memory Card Holder 内存卡卡座 Battery FPC Plug 电池座 Screw 螺丝 Anti-dust Mesh 防尘网 Adhesive Strip Sticker 贴纸 Ejection Pin 取卡针 Mainboard / Motherboard 主板
