竖向设计及其基本要求
1.竖向设计
竖向设计的概念
根据建设项目的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，因地制宜，对场地地面及建、构筑物等的高程做出的设计与安排，称为竖向设计。
竖向设计的基本任务
①进行场地地面的竖向布置
②确定建、构筑物额的高程
③拟定场地排水方案
④安排场地的土方工程
⑤设计有关构筑物
2．竖向设计的原则
竖向设计要因地制宜，就地取材，适应经济环境和生产、生活发展的需要，本着少占耕地、多用丘陵，体现工程量少、见效快、环境好的整体效果，这是竖向设计应遵循的基本原则。
· 满足建、构筑物的使用功能要求
· 结合自然地形、减少土方量
· 满足道路布局合理的技术要求
· 解决场地排水问题
· 满足工程建设与使用的地质、水文地质条件
· 满足建筑基础埋深、工程管线敷设的要求
竖向设计的现状资料
竖向设计需取得必要的基础要求和设计依据，并根据设计阶段的内容、深度要求及建设项目的复杂程度，取舍各项资料。
· 地形图——1：500或1：1000
·建设场地的地质条件资料
· 场地平面布局
· 场地道路布置
· 场地排水与防洪方案
· 地下管线的情况
· 填土土源与弃土地点
4．竖向设计的设计生读、成果要求
· 初步设计阶段
（1）设计说明书
（2）竖向布置图
（3）有关技术经济指标
（4）内部作业的图纸和资料
· 施工图设计阶段
（1）设计说明
（2）竖向布置图
（3）土方图
（4）有关技术经济指标
地面的竖向布置形式
1.地面的竖向布置形式
· 平坡式
平坡式竖向布置，是把场地处理成接近于自然地形的一个或几个坡向的整平面，整平面之间连接平缓，无显著的坡度、高差变化。· 台阶式
台阶式竖向布置，是由集合高差较大的不同整平面相连接而成的，在其连接处一般设置挡土墙或护坡等构筑物。
· 混合式
混合式书香不知，是混合运用上述两种形式进行的竖向布置，根据使用要求和地形特点，把建设用地分为几个区域，以适应自然地形的复杂变化。
2.设计地面形式的选择
· 影响地面竖向布置形式的因素
①场地的自然地理特征
②建、构筑物的布局与基础埋深
③室外场地的使用要求
④工程技术方面的要求
⑤其他因素

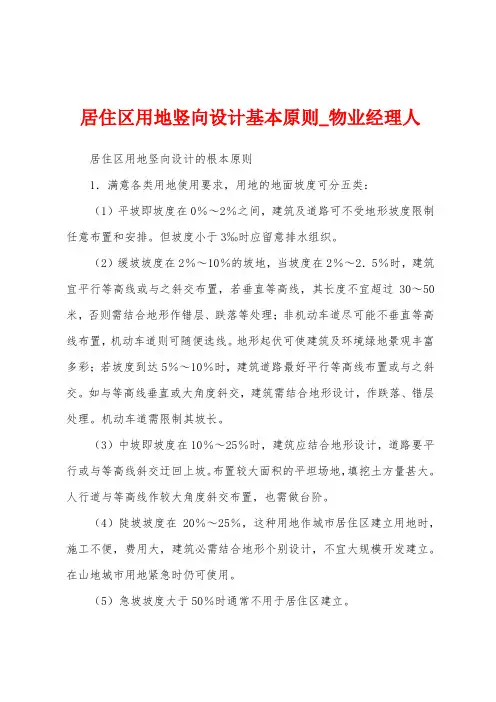

· 自然地面坡度的划分
——平坡、缓坡、中坡、陡坡、急坡
3.台阶式布置
在台阶式竖向布置中，整个建筑物场地可由分别处于不同高程上的若干台阶组成。它的布置应根据场地的自然地理特征、功能分区、内外交通组织、建筑密度和建、构筑物的占地尺寸等因素合理确定。
4.边坡处理与挡土墙
· 边坡
（1）边坡的形式
①直线形边坡
②折线形边坡
③台阶形边坡
（2）边坡的边坡要求
①挖方的边坡要求
②填方的边坡要求
③边坡的防护与加固
· 挡土墙
挡土墙的设置对于山地建筑的影响有多方面：一方面，它使山地边坡得到了有效的保护，可以大大缩小山地建筑与山体坡顶和坡脚的距离，提高了基地的使用效率；另一方面，它还对山地建筑的空间形态和景观产生了一定的影响。
（1）挡土墙的形式及选择——仰斜、俯斜和垂直
（2）基础埋置深度
（3）墙背排水措施
（4）沉降缝与伸缩缝
（5）材料——采用透水性强，内摩擦角较大的粗粒填剂
（6）挡土墙计算
（7）挡土墙的基本类型：重力式、薄壁式、锚固式、垛式、加筋土式
（8）挡土墙与山地建筑的结合
挡土墙既能做空间的分隔和界定，又能直接参与建筑形象的组织，使建筑与环境协调。当设置挡土墙后，建筑的间距可以减少。
竖向设计的方法
1.竖向设计的一般步骤
· 收集、核实竖向设计的有关资料
· 场地的总体书香布局
· 场地的排水组织与道路的竖向布置
· 确定场地地形的具体书香布置方案——地形坡度、地面高程、坡度与距离、对外衔接
· 拟定建筑物室内外标高
· 土方平衡
· 场地竖向的细部处理
2.平土方式
· 连续平土
· 重点平土
3.竖向设计的常用表达方式
· 高程剪头法
用设计标高点和箭头来表示地面控制点的标高、坡向及雨水流向；表示出建筑物、构筑物的室内外地坪标高，以及道路中心线、明沟的控制点和坡向并标明变坡点之间的距离；必要时可绘制示意断面图。
· 纵横断面法
先在场地总平面上根据竖向设计要求的精度，绘制出方格网，并在方格网的每一个焦点上注明原地面标高和设计地面标高。（1）绘制方格网
（2）确定方格网焦点的自然标高
（3）选定标高起点
（4）绘制方格网的自然地面立体图
（5）确定方格网焦点的设计标高
（6）设计场地的土方量
（7）场地设计地面的表达
· 设计等高线法
多用于地形变化不太复杂的丘陵地区的场地竖向设计，利于判断设计
地段四周路网的路口标高，道路的坡向、坡度，以及道路与两旁用地高差
关系。
4.竖向设计标高
· 影响设计标高确定的主要因素有
（1）满足地表排水的要求
（2）考虑地下水位、地质条件的影响
（3）满足交通运输的要求
（4）尽量减少土方工程量和基础工程量
· 设计标高确定的步骤
（1）确定场地地面的竖向布置形式
（2）明确填、挖方范围及零界线位置
（3）合理确定建、构筑物及其他设施的标高
（4）根据土方量平衡的情况进行有关设计标高的调整建筑物、道路的竖向布置与排水
1.建筑的竖向布置
· 建筑竖向布置的原则
（1）建筑设计应结合地形条件
（2）建筑布置应结合地形条件
（3）因地制宜、灵活布置
（4）协调建筑之间的平面、空间关系
· 建筑与地形坡面的关系
①平行等高线
②与等高线斜交
③垂直等高线
④混合布置
建筑与地形坡面的关系
①平行等高线②与等高线斜交
③垂直等高线④混合布置
建筑结合地形布置的方法
（1）提高勒脚
（2）筑台
（3）跌落
（4）错层
（5）掉层
（6）错跌
（7）分层入口
· 建筑与地形坡面的关系
· 坡向与日照间距
· 道路与建筑物的关系
2.道路的竖向布置
· 道路与地形相配合
（1）道路布置形式应与地形条件相结合（2）满足道路本身的技术要求
（3）利用地形灵活确定道路形式
· 道路控制点标高的确定
（1）适当设置缓坡段
（2）合理定线，减少土方量
（3）满足有关竖向方面的其他特殊要求
（4）满足道路路面横坡排水的要求
· 道路设计等高线的计算和绘制
· 道路交叉口的竖向设计
（1）凸、凹形地形交叉口
（2）单坡地形交叉口
（3）分水线与汇水线地形交叉口
（4）马鞍形地形交叉口竖向设计
3.场地排水组织与防洪
· 场地雨水的排水方式
（1）自然排水方式
（2）明沟排水方式
（3）暗管排水方式
（4）混合排水方式
· 场地整平坡度的要求
· 雨水口的布置
· 雨水明沟的布置
（1）雨水明沟的形式——土沟、砖沟和石砌沟、混凝土沟（2）雨水明沟的断面尺寸
（3）雨水明沟的布置
①减少与其他设施的交叉
②与自然地形相适应
③避免不利水力条件
④满足明沟距其他建、构筑物的净距要求
道路定线与建筑定位
1.道路定线计算
· 方向角与方位角的关系
· 两点间方位角及距离计算
· 两直线相交点的坐标计算
· 直线与圆曲线交点坐标计算
· 两圆曲线交点坐标计算
2.建筑定位
· 相对距离法
参照现有建筑物及构筑物、场地边界或围墙、道路的位置，以纵、横向相对距离标注新建建筑物的设计位置。一般适用于场地用地形状较方正。
· 坐标定位法
在建筑场地总平面布置图中，为了准确标注建筑物的平面位置，一般多采用坐标定位法进行建筑定位。
竖向设计及其基本要求 1.竖向设计 竖向设计的概念 根据建设项目的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，因地制宜，对场地地面及建、构筑物等的高程做出的设计与安排，称为竖向设计。 竖向设计的基本任务 ①进行场地地面的竖向布置 ②确定建、构筑物额的高程 ③拟定场地排水方案 ④安排场地的土方工程 ⑤设计有关构筑物 2．竖向设计的原则 竖向设计要因地制宜，就地取材，适应经济环境和生产、生活发展的需要，本着少占耕地、多用丘陵，体现工程量少、见效快、环境好的整体效果，这是竖向设计应遵循的基本原则。 · 满足建、构筑物的使用功能要求 · 结合自然地形、减少土方量 · 满足道路布局合理的技术要求 · 解决场地排水问题 · 满足工程建设与使用的地质、水文地质条件 · 满足建筑基础埋深、工程管线敷设的要求
竖向设计的现状资料 竖向设计需取得必要的基础要求和设计依据，并根据设计阶段的内容、深度要求及建设项目的复杂程度，取舍各项资料。 · 地形图——1：500或1：1000 ·建设场地的地质条件资料 · 场地平面布局 · 场地道路布置 · 场地排水与防洪方案 · 地下管线的情况 · 填土土源与弃土地点 4．竖向设计的设计生读、成果要求 · 初步设计阶段 （1）设计说明书 （2）竖向布置图 （3）有关技术经济指标 （4）内部作业的图纸和资料 · 施工图设计阶段 （1）设计说明 （2）竖向布置图 （3）土方图 （4）有关技术经济指标
地面的竖向布置形式 1.地面的竖向布置形式 · 平坡式 平坡式竖向布置，是把场地处理成接近于自然地形的一个或几个坡向的整平面，整平面之间连接平缓，无显著的坡度、高差变化。· 台阶式 台阶式竖向布置，是由集合高差较大的不同整平面相连接而成的，在其连接处一般设置挡土墙或护坡等构筑物。 · 混合式 混合式书香不知，是混合运用上述两种形式进行的竖向布置，根据使用要求和地形特点，把建设用地分为几个区域，以适应自然地形的复杂变化。 2.设计地面形式的选择 · 影响地面竖向布置形式的因素 ①场地的自然地理特征 ②建、构筑物的布局与基础埋深 ③室外场地的使用要求 ④工程技术方面的要求 ⑤其他因素 · 自然地面坡度的划分 ——平坡、缓坡、中坡、陡坡、急坡
印刷基础理论－四色及网点介绍 四色印刷: 只要Ｒ+Ｇ+Ｂ三色按比例相撞能生成何止千万色.哪为什么要黑色呢?对,Ｒ.Ｇ.Ｂ比例相等时就能产生黑色,但是要三种油墨才能生成一种色,从经济角度看是行不通的.而实际上在设计的过程中黑色的运用是非常之多,这其实就是为什么要用四色印刷.还有一点:ＲＧＢ生成的黑色与用油墨直接调配而得的黑色相比之后,前者有一种虚浮感,而后者就感觉较沉实. １.有了四色原理大家就容易接受得多了.它相当于输出时的四张胶片,亦相当于PHOTOSHOP里面的channels中 cyan,magenta,yellow,black(C,M,Y,K)四条通道.我们处理图像时对通道的修改,实际就是对胶片的改变. 2.网目网点网角平网和挂网. 网目:每平方英寸,所放的网点数目,常用印刷品用175目,报纸用60目到100目不等,视纸质而定.特殊印刷有特殊的网目,视质地而定. 网点:分圆形.椭圆.菱形.方形.钻石形.调频网点等.网角:最紧密相连的网点形成的直线与水平线的夹角角度.有30度，45度，75度，90（0）度。平网:整块胶片的网点都是有规律平均分布的且大小一样,有如一个平面,没有层次感.上图就是平网
挂网:网点大小不一样,网片有层次感) 输出菲林前应该做些什么 一、文件的格式 现输出中心大部份采用方正栅格世纪RIP(pspnt）输出系统，及HQ510、以色列的赛天使、海德堡等照排输出系统。全都支持postscrit打印机描述文件。也就是后缀名为.ps的文件。 其它常见的可以直接RIP输出的文件格式有：s2、s72、ps2（方正书版）、EPS、TIF、PDF等。目前较普遍使用的设计软件：photoshop、pagemaker、coreldraw、illustrator等，都可通过postscrip虚拟打印机生成一个PS文件或是PDF文件，而像方正书版、维思、飞腾等一些方正软件所生成的s2、ps2、ps文件，也可直接在方正世纪RIP输出，但其它输出系统就不支持。其它还有一些像word、wps2000等一些字处理软件，同样可以通过posts cript虚拟打印机生成ps文件。实际上印前输出都要进行诸如拼版、加套准规线、裁切线等一些处理，而word、wps2000等软件在这方面可以说是无能为力，特别是彩色稿，一旦做好后，再去后期加工，将会带来极大的困难。所以，尽量选用pagemaker等一系列专业设计、排版软件。 二、图片的格式、精度
压力管道设计审批考试 题有答案 集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
压力管道设计审批考试题 工作单位： 姓名：得分： 一、填空题（每空1分，共20分） 1、当在临界温度下，使气体转变为液体所需的压力称为。气体在此状态下称为。在此状态下的参数称为。(临界压力、临界状态、临界参数) 2、金属的机械性能是指在下所表现出来的性能，也称为金属的力学性能。（外力的作用） 3、饱和蒸气经冷却或加压后，遇到接触面或凝结核便液化成露。这时在该压力下的温度称为。液体的饱和蒸气压与外界压力相等时的温度称为液体在该压力下的。（露点、沸点） 4、输气管道直接在主管上开孔与支管连接，其开孔削弱部分可按等面积补强，当支管的公称直径小于或等于 mm时，可不补强。当支管外径大于或等于时，宜采用标准三通件或焊接三通件。（50、1 / 2 主管内径） 5、在外径或保护层外径小于或等于50mm的管道上刷标志有困难时，可采用。（标志牌）
6、压力管道材料的选用，应根据、、 和介质特殊要求等条件以及材料加工工艺性能、焊接性能和经济合理性等选用。（管道级别、设计温度、设计压力） 7、根据制造方法不同，钢管分为和两大类。（无缝钢管和焊接钢管） 8、压力管道的法兰密封垫片有三类，分别为、 和。（非金属垫片、半金属垫片、金属垫片） 9、管道涂料的选用，应与被涂管道的、相适应。（表面材质、使用环境） 10、当阀门与管道以法兰或螺纹方式连接时，阀门应在状态下安装。（关闭） 二、判断题（请在正确的后面画√，错误的后面画×。每题1分，共10分） 1、金属耐腐蚀性标准分为9级.（×） 2、海水对碳钢及低合金钢、钛及钛合金、奥氏体不锈钢、铜合金、铝合金都有腐蚀作用（×） 3、压力管道输送介质的压力对安全没有影响（×） 4、输气管道一般应采用埋地方式敷设，特殊地段也可采用土堤、地面等形式（√）
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 压力管道安全监察规定(标准 版) Safety management is an important part of production management. Safety and production are in the implementation process
压力管道安全监察规定(标准版) 第一章总则 第一条（目的和依据）为了加强压力管道安全监察工作，规范压力管道生产、使用、检验检测和安全监察活动，保障压力管道安全运行，根据《安全生产法》、《特种设备安全监察条例》和《国务院对确需保留的行政审批项目设定行政许可的决定》，制定本规定。 第二条（压力管道定义范围）本规定适用于具备下列条件之一的管道及其附属设施： （一）最高工作压力大于或者等于0.1Mpa（表压，下同），公称直径大于25mm，输送介质为气（汽）体、液化气体的管道； （二）最高工作压力大于或者等于0.1Mpa（表压，下同），公称直径大于25mm，输送可燃、易爆、有毒、有腐蚀性的液体或最高工作温度高于等于标准沸点的液体管道； （三）前二项规定的管道的附属设施及安全保护装置等。
压力管道按其用途划分为长输管道、公用管道和工业管道，具体定义、代号、分级见附件1。 第三条（调整范围）压力管道的生产（含设计、制造、安装、改造、维修）、使用、检验检测及其监督检查，应当遵守本规定。 军事装备、核设施、航空航天器、铁路机车、海上设施和船舶等交通工具上所使用的压力管道、矿井下使用的压力管道和设备本体所属压力管道不适用本规定。 第四条（监察职责分工）国家质量监督检验检疫总局（以下简称国家质检总局）负责全国压力管道安全监察工作，县以上地方质量技术监督部门（以下简称质检部门）负责本行政区域内压力管道的安全监察工作。其中，跨省、自治区、直辖市（以下简称跨省）和中央企业所属的长输管道，由国家质检总局负责实施安全监察；其他长输管道，由省级质检部门负责实施安全监察。 第五条（管理责任）压力管道生产单位（含设计、元件制造、安装、改造、维修单位，下同）、建设单位、使用单位应当对压力管道安全质量和安全使用负责。单位主要负责人对压力管道的安全全
压力管道设计规范 上海化工设计院有限公司 二OO五年三月
目录 1．管道设计技术规定SH/P20-2005 2．装置布置设计技术规定SH/P21-2005 3．管道布置设计技术规定SH/P22-2005 4．管道材料设计技术规定SH/P23-2005 5．保温、防腐及涂色设计技术规定SH/P24-2005 6．管道应力分析设计技术规定SH/P25-2005 7．管道支吊架设计技术规定SH/P26-2005
管道设计技术规定 SH/P20-2005 上海化工设计院有限公司 二OO五年三月
管道设计技术规定 1 总则 1.1 本规定包括：管道设计、材料、制造、安装、检验和试验的要求。 1.2 本规定为管道布置、管件材料和管道机械的设计原则，各项目的管道设计应符合本规定的要求。 2 设计 2.1 概述 为经济地、合理地选择材料，管道应按其使用要求各自分类，任何一类管道使用的范围应考虑：腐蚀性、介质温度和压力等因素。 2.2 设计条件和准则 2.2.1 在设计中应考虑正常操作时，可能出现的温度和压力的最严重情况，并在管道一览表或流程图上加以说明。 2.2.2 操作介质温度<38℃不保温的金属管道的设计温度同介质温度，内部或外部保温的管道应依据传热计算或试验确定。 2.2.3 在调节阀前的管道（包括调节阀）压力应按最小流量下（关闭或节流时）来设计。而在调节阀后的管道，应按阀后终了的压力加上摩擦和压头损失来设计。 2.2.4 对于按照正常操作条件下，不同的温度和压力（短时的）进行设计时，不应包括风载和地震载荷。 2.2.5 非受压部件包括管架及其配件或管道支撑构件的基本许用应力应与受压部件相同。 2.2.6 管道的腐蚀度，应按具体介质来确定。通常对碳钢和铁素体合金钢的工艺管道应至少有1mm的腐蚀度，对于奥氏体合金钢和有色金属材料一般不加腐蚀余量。 2.3 管道尺寸确定 2.3.1 管子的尺寸依据操作条件而确定。必要时，考虑按正常控制条件下计算的管道和设备的摩擦和25%流量的余量，但下列情况除外： （1）泵、压缩机、风机的管道尺寸，按其相应的能力确定（在设计转速下能适应流量的变化要求）同时要估计到流量到0的情况。当机器的最大能力超过工艺要求的最大能力时，管道的
建筑设计中竖向设计 竖向设计属于设计的一种设计方法，其中包含地形设计，路，广场，桥涵和其他铺装场地的设计，建筑和其他园林小品，植物种植在高程上的要求，排水设计，管道综合等。 竖向设计的表现方法 一般来说，平坦场地或对室外场地要求较高的情况常用设计等高线法表示，坡地场地常用设计标高法和局部剖面法表示。①设计标高法。该方法根据地形图上所指的地面高程，确定道路控制点(起止点、交叉点)与变坡点的设计标高和建筑室内外地坪的设计标高，以及场地内地形控制点的标高，将其注在图上。设计道路的坡度及坡向，反映为以地面排水符号(即箭头)表示不同地段、不同坡面地表水的排除方向。②设计等高线法。用等高线表示设计地面、道路、广场、停车场和绿地等的地形设计情况。③局部剖面法。可以反映重点地段的地形情况，如地形的高度、材料的结构、坡度、相对尺寸等，更好地表达场地总体布局时台阶分布、场地设计标高及支挡构筑物设置情况最为直接。对于复杂的地形，必须采用此方法表达设计内容。 竖向设计可控制因素
①制定利用与改造地形的方案，合理选择，设计场地的地面形式，依据不同的自然地形坡度。②确定场地坡度，控制点高程，地面形式。③制定合理利用，储存和收集雨水的方案，在干旱，贫水地区，应做到使雨水就地渗入地下，或使雨水便于储存和使用。④合理排除地面和路面雨水的方案，在降雨量大洪涝多发区，为减少排放至市政管网及江河湖海的雨水量，可考虑雨水就地收集与利用，有利于排洪调蓄。⑤合理组织场地的土石方工程和防护工程。⑥结合道路设计和景观设计，提出合理的竖向设计条件与要求。 场地的适用坡度考虑因素 ①场地地面坡度不应小于0.2％。②当自然地形坡度小于5％时，应采用平坡式布置。③当地面坡度大于8％时，宜采用台阶式，台阶高宜为1.5-3m，台阶之间应设挡土墙或护坡连接。④采用混合式布置时，台阶的划分应与场地功能和使用性质协调。 场地排水 ①场地地面排水适度，不宜小于0.2％，坡度小于0.2％时，宜采用多坡向或特殊措施排水。②室外运动场应有良好的排水条件，全场外侧应设有漏水盖板排水沟。③湿陷性黄土地区，采用雨水明沟或路面排水时，纵坡不应小于0.5％。 场地出入口与城市道路关系
竖向设计图 一，内容与用途 竖向设计图是根据设计平面图及原地形图绘制的地形详图，它借助标注两程的方法表示地形在竖直方向上的变化悄况，是选园时地形处理的依据。 二、绘制要求 1.绘翻等高线和水位线 根据地形设计，选定等高距，用细实线绘出设计地形等高线，用细成线绘出原地形等高线。等高线上应标注高程，高程数字处等高线应断开，高程数宇的字头应朝向山头.数字要排列整齐。周围平位地面高程为AM，高于地面为正，数字前.+’号省略;低于地面为负.数宇幼应往写“一，号。高程单位为。，要求保留两位小数。 对千水体，用特粗实线农示水体边界线(即驳岸线)。当湖底为级坡时，用细实线绘出湖底等高线，同时均需标注高程，井在标注高程数字处将等高线断开。当湖底为平面时，用标高符号标注湖底高程，标高符号下面应加画短横线和4S0线表示湖底。 2.标注建筑‘山石‘道路高程 将总平面图中的建筑、山石、道路、广场等位且按外形水平投影轮廓绘制到竖向设计图中，其中建筑用中粗实线.山石用粗实线，广场、道路用细实线，建筑应标注室内地坪标高，以筋头指向所在位置。山石用标高符号标注最高部位的标高。道路高程一般标注在交汇、转向、变坡处，标注位皿以圆点表示，圃点上方标注高程数字。标注排水方向 根据坡度，用单筋头标注雨水排除方向，如图s-9所示。 4.绘封方格网 为了使于施工故线，竖向设计图中应设皿方格网.设皿时尽可能使方格某一边落在某一固定建筑设施边线上(目的是便于将方枯网测设到施工现场)，每一网格边长可为s 二、10。、20。等，按需而定，其比例与图中-致。方格网应按顺序编号，规定:横向
从左向右，用阿拉伯数字编号;纵向自下而上，用拉丁字母编号，并按侧皿墓准点的坐标，标注出纵横第一网格坐标。 s.绘翻比例.指北针.注IF标肠栏、技术里求娜局部断面图 必要时，可绘制出某一剖面的断面图，以便立观地表达该剖面上经向变化悄况，如图6-9中断面图所示. 三.竖向设计图的阅读 I.粉图名、比例、指北针、文字说明 了解工程名称，设计内容、所处方位和设计范围。 2-居等高线的含义 看等高线的分布及高程标注，了解地形裔低变化，看水体深度及与原地形对比，了解土方工程情况从图b-9可见，该园水池居中，近方形，常水位为.，池底平整，标高均为一.80二。游园的东、西、部分布坡地土丘，高度在0.以卜，加顶之间，以木北角为最高，结合卫获地形高视可见中部挖方趁较大，北角坟方盆较大。 3.粉建筑、山石和道路高程 图6-4中六角亭笼于标裔为，的山石上，辛内地面标高 m，成为全园最高景观。水榭地面标高为 m,拱桥桥面最高点为 m,曲析标高为.园内布置假山三处，高度在众.之间.西南角假山最高。园中道路较平坦，除南部、西部部分路面略高以外，其余均为阅.的. 4.看排水方向 从图6一中可见.该园利用自然坡度排出雨水.大部分雨水流人中部水池，四周流出园外。 6.粉坐标。确定旅工放钱依拐 二。目的
海报设计的基本要求 2009-11-06 04:23 转自： (1)单纯：形象和色彩必须简单明了（也就是简洁性）。 (2)统一：海报的造型与色彩必须和谐，要具有统一的协调效果。 (3)均衡：整个画面须要具有魄力感与均衡效果。 (4)销售重点：海报的构成要素必须化繁为简，尽量挑选重点来表现 (5)惊奇：海报无论在形式上或内容上都要出奇创新，具有强大的惊奇效果。 (6)技能：海报设计需要有高水准的表现技巧，无论绘制或印刷都不可忽视技能性的表现 充分的视觉冲击力,可以通过图象和色彩来实现 海报表达的内容精炼,抓住主要诉求点. 内容不可过多 一般以图片为主,文案为辅 主题字体醒目 一、标准海报制作尺寸: 名片制作尺寸420×297mm、800×600mm; 二、标准海报成品大小: 海报成品大小420×297mm、800×600mm;; 三、海报制作软件: 本公司接受coreldraw、Illustrator、Freehand、Photoshop软件工具制作的文件;文字需转曲线或外框字; 四、海报格式要求: 1、CorelDraw请存成CDR格式,(使用CorelDraw特效之图形,请转换成位图,位图分辨率350dpi)。 2、Freehand, Illustrator请存成EPS格式(外挂之影像文件,需附图档); 3、Photoshop请存成TIF或JPG格式，文件分辨率350dpi以上。 五、海报文件色彩模式请设为C.M.Y.K模式。 六、线条低于0.076mm，印刷将无法显现，需设定不小于0.076mm。 七、颜色设定值不能低于8%，以免颜色无法显现。 八、用photoshop制作的文件，海报制作尺寸为420x297mm、800x600mm。 九、海报起名规范: 文件起名格式：海报名称-过膜-数量。例：东视设计-过膜-1张、东视设计-不过膜-1张. 十、颜色说明： 1、不能以屏幕或打印稿的颜色来要求印刷色，填色时请勿使用专色，在制作
压力管道设计技术规定 上海化工设计院有限公司 二OO五年三月
目录 1．管道设计技术规定SH/P20-2005 2．装置布置设计技术规定SH/P21-2005 3．管道布置设计技术规定SH/P22-2005 4．管道材料设计技术规定SH/P23-2005 5．保温、防腐及涂色设计技术规定SH/P24-2005 6．管道应力分析设计技术规定SH/P25-2005 7．管道支吊架设计技术规定SH/P26-2005
管道设计技术规定SH/P20-2005 上海化工设计院有限公司 二OO五年三月
管道设计技术规定 1 总则 1.1 本规定包括：管道设计、材料、制造、安装、检验和试验的要求。 1.2 本规定为管道布置、管件材料和管道机械的设计原则，各项目的管道设计应符合本规定的要求。 2 设计 2.1 概述 为经济地、合理地选择材料，管道应按其使用要求各自分类，任何一类管道使用的范围应考虑：腐蚀性、介质温度和压力等因素。 2.2 设计条件和准则 2.2.1 在设计中应考虑正常操作时，可能出现的温度和压力的最严重情况，并在管道一览表或流程图上加以说明。 2.2.2 操作介质温度<38℃不保温的金属管道的设计温度同介质温度，内部或外部保温的管道应依据传热计算或试验确定。 2.2.3 在调节阀前的管道（包括调节阀）压力应按最小流量下（关闭或节流时）来设计。而在调节阀后的管道，应按阀后终了的压力加上摩擦和压头损失来设计。 2.2.4 对于按照正常操作条件下，不同的温度和压力（短时的）进行设计时，不应包括风载和地震载荷。 2.2.5 非受压部件包括管架及其配件或管道支撑构件的基本许用应力应与受压部件相同。 2.2.6 管道的腐蚀度，应按具体介质来确定。通常对碳钢和铁素体合金钢的工艺管道应至少有1mm的腐蚀度，对于奥氏体合金钢和有色金属材料一般不加腐蚀余量。 2.3 管道尺寸确定 2.3.1 管子的尺寸依据操作条件而确定。必要时，考虑按正常控制条件下计算的管道和设备的摩擦和25%流量的余量，但下列情况除外： （1）泵、压缩机、风机的管道尺寸，按其相应的能力确定（在设计转速下能适应流量的变化要求）同时要估计到流量到0的情况。当机器的最大能力超过工艺要求的最大能力时，管道
i园林竖向设计的原则与任务
园林竖向设计的原则与任务 其主要涉及的事物有：竖向设计的一般原则以及竖向设计的基本步骤，竖向设计的任务及其目的 园林竖向设计应与园林绿地总体规划同时进行。在设计中，必须处理好自然地形和园林建筑工程中各单项工程（如园路、工程管线、园桥、构筑物、建筑等）之间的空间关系，做到园林工程经济合理、环境质量舒适良好、风景景观优美动人。这是园林竖向设计的基本工程目标所在，而不仅仅是安排若干竖向标高数字以及使土方平衡的问题。 一、园林竖向设计的一般原则 竖向设计是直接塑造园林立面形象的重要工作。其设计质量的好坏，设计所定各项技术经济指标的高低，设计的艺术水平如何，都将对园林建设的全局造成影响。因此，在设计中除了要反复比较、深入研究、审慎落笔之外，还要遵循以下几方面的设计原则。 1．功能优先，造景并重 进行竖向设计时，首先要考虑使园林地形的起伏高低变化能够适应各种功能设施的需要。对建筑、场地等的用地，要设计为平地地形；对水体用地，要调整好水底标高、水面标高和岸边标高；对园路用地，
则依山随势，灵活掌握，只控制好最大纵坡、最小排水坡度等关键的地形要素。在此基础上，同时注重地形的造景作用，尽量使地形变化适合造景需要。 2．利用为主，改造为辅 对原有的自然地形、地势、地貌要深入分析，能够利用的就尽量利用；做到尽量不动或少动原有地形与现状植被，以便更好地体现原有乡土风貌和地方的环境特色。在结合园林各种设施的功能需要、工程投资和景观要求等多方面综合因素的基础上，采取必要的措施，进行局部的、小范围的地形改造 3．因地制宜，顺应自然 造园应因地制宜，宜平地处不要设计为坡地，不宜种植处也不要设计为林地。地形设计要顺应自然，自成天趣。景物的安排、空间的处理、意境的表达都要力求依山就势，高低起伏，前后错落，疏密有致，灵活自由。就低挖池，就高堆山，使园林地形合乎自然山水规律，达到“虽由人作，宛自天开”的境界。同时，也要使园林建筑与自然地形紧密结合，浑然一体，仿佛天然生就，难寻人为痕迹。 4．就地取材，就近施工
压力管道设计单位资格认证与管理办法 第一章总则 第一条为加强对压力管道设计的质量监督和安全监察，提高压力管道设计水平，保障压力管道安全运行，根据国务院赋予质量技术监督部门的职责和《压力管道安全管理与监察规定》制定本办法。 第二条设计下列条件之一的管道及其附属设施，必须遵守本办法。 1．输送GB5044《职业性接触毒物危害程度分级》中规定为极度危害介质的管道； 2．输送GB50160《石油化工企业设计防火规范》及GBJl6《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道； 3．最高工作压力大于等于0.1MPa(表压，下同)，输送介质为气(汽)体、液化气体的管道； 4．最高工作压力大于等于0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高工作温度高于等于标准沸点的液体的管道； 5．前四项规定的管道的附属设施及安全保护装置。 第三条本办法不适用下列情况： 1.设备本体所属管道；
2．军事装备、交通工具上和核装置中的管道； 3．输送无毒、不可燃、无腐蚀性气体，其管道公称直径小于150mm、最高工作压力小于1.6MPa的管道； 4．人户(居民楼、庭院)前的最后一道阀门之后的生活用燃气管道及热力点(不含热力点)之后的热力管道。 第四条压力管道设计资格类别、级别的划分： 一、长输管道为GA类，级别划分为： (一)符合下列条件之一的长输管道为GAl级： 1．输送有毒、可燃、易爆气体介质，设计压力p>L 6MPa的管道； 2．输送有毒、可燃、易爆液体介质，输送距离(注1)≥200km且管道公称直径DN≥300mm的管道； 3．输送浆体介质，输送距离≥50km，且管道公称直径 DN≥150mm的管道。 (二)符合以下条件之一的长输管道为GA2级： 1．输送有毒、可燃、易爆气体介质，设计压力p≤L 6MPa的管道； 2．GAl(2)范围以外的长输管道； 3．GAl(3)范围以外的长输管道。 二、公用管道为GB类，级别划分为： GBl、燃气管道；
教学目标 ●了解海报的特点、种类和形式 ●掌握海报的写作和创意要素 ●学会写作海报 教学重点 ●学会写作不同内容和要求的海报 教学难点 ●海报的写作和创意 一、海报的概念和特点 海报是在一定范围内向公众报道或介绍有关戏剧、电影、比赛、报告会、展销等消息的一种招贴式应用文。 海报的名称最早出现于上海。那时，人们习惯把职业性的戏剧表演界叫做“海”，而把那些从事职业戏剧表演的人称为“下海”，那些作为演出剧目信息的招贴就被叫做“海报”。 海报具有张贴性、宣传性和灵活性的特点。 海报在某些方面与广告有相似之处，又像是电影、戏剧等宣传画，今天海报越来越注重美观艺术。海报的特点重在告知和宣传，广告除了宣传外，目的重在营销。虽然两者都很注重创意和设计，但海报较广告更随意。海报可以是设计精美的艺术宣传招贴，还可以写在大小不等的纸上张贴，既可以用质量不错的展板设计制作，也可以用黑板写清楚告知的内容。重要的海报需要通过报刊、电台、电视台等媒体进行宣传。有一点特别要注意，那就是：海报制作必须醒目。 二、海报的形式和分类 随着科学技术的发展，很多现代化的手段被应用到海报创作中来。越来越多的海报制作突出了美术创意，形式上也由过去单一的文字招贴走向艺术招贴。 根据内容的不同，海报大致可以分为以下几类： 一）文艺类海报 这类海报主要是指告知电影、戏剧、文艺演出和大型公众综艺活动的信息海报。 （二）体育类海报
这类海报主要是指介绍体育赛事和活动的海报。 （三）报告类海报 这类海报主要是指告知举办各种讲座，学术报告、英模报告，政治形势、国际形势报告等内容的海报。 （四）展销类海报 告知各种展览活动的海报。比如商品展销、科普展览等。 三、海报的写作与创意 海报的告知性和宣传性，以及海报文体的特殊形式，决定了海报的整体创意必须在一瞬间留给人们强烈的印象，“一见钟情”地了解海报的全部内容，这要求海报既重宣传又重美感。 一) 海报的写作 海报写作的内容和结构基本包括：标题、正文、结尾三部分，以及整体创意和美术设计。海报的美术设计，形式灵活多样，讲究新颖独特。 １．标题 海报的标题相当关键，这是海报的主题和内容的焦点。有两种形式： 一种形式是直接采用“海报”做标题。 另一种形式是根据活动内容拟定标题，适当使用修辞手法可以突出海报的效果，比如“奇异的世界——海洋生物展览” 标题必须醒目、简洁、新颖。设计时要在字体的大小、颜色和形式上下功夫。 ２．正文 正文部分因海报的种类不同而不同。可以有这样两项内容： １) 必备内容明确活动名称种类（电影、报告、比赛等）。简要交代活动具体情况。比如，比赛的是什么球队；演出的是什么剧种；报告会的内容和报告人；展览的主题和内容等 等。 ２) 辅助内容交代举行活动的时间、地点、票价等。时间、地点要写得明白具体，准确清楚，切忌写出大概范围。比如，报告会只写×日而不写具体时间；地点只写大概位置而不写准确地点，必要时还要标出乘车路线。票价也要明确标出。有的海报还有一些说明性文字。 正文部分的文字可根据版面的大小设计格式和字体和文字位置。以清晰、美观为标准。 ３．结尾 海报可以有结语，在正文之后另起一行，书写“欢迎参加”、“机不可失”等，也可没有。结语之后另起一行靠右下角写落款部分：举办单位名称；在名称下面一行，右下角书写海报的张贴日期。 二) 海报的整体创意与美术设计 整体创意和美术设计在海报这种招贴式的应用文中越来越受到重视。比如电影海报，它就像影片的“名片”，它以影片最精彩的镜头，配以最美的广告语言加
压力管道设计审批考试题 工作单位： 姓名：得分： 一、填空题（每空1分，共20分） 1、当在临界温度下，使气体转变为液体所需的压力称为。气体在此状态下称为。在此状态下的参数称为。(临界压力、临界状态、临界参数) 2、金属的机械性能是指在下所表现出来的性能，也称为金属的力学性能。（外力的作用） 3、饱和蒸气经冷却或加压后，遇到接触面或凝结核便液化成露。这时在该压力下的温度称为。液体的饱和蒸气压与外界压力相等时的温度称为液体在该压力下的。（露点、沸点） 4、输气管道直接在主管上开孔与支管连接，其开孔削弱部分可按等面积补强，当支管的公称直径小于或等于mm时，可不补强。当支管外径大于或等于时，宜采用标准三通件或焊接三通件。（50、1 / 2 主管内径） 5、在外径或保护层外径小于或等于50mm的管道上刷标志有困难时，可采用。（标志牌）
6、压力管道材料的选用，应根据、、 和介质特殊要求等条件以及材料加工工艺性能、焊接性能和经济合理性等选用。（管道级别、设计温度、设计压力） 7、根据制造方法不同，钢管分为和两大类。（无缝钢管和焊接钢管） 8、压力管道的法兰密封垫片有三类，分别为、 和。（非金属垫片、半金属垫片、金属垫片） 9、管道涂料的选用，应与被涂管道的、相适应。（表面材质、使用环境） 10、当阀门与管道以法兰或螺纹方式连接时，阀门应在状态下安装。（关闭） 二、判断题（请在正确的后面画√，错误的后面画×。每题1分，共10分） 1、金属耐腐蚀性标准分为9级.（×） 2、海水对碳钢及低合金钢、钛及钛合金、奥氏体不锈钢、铜合金、铝合金都有腐蚀作用（×） 3、压力管道输送介质的压力对安全没有影响（×）
竖向设计一:竖向设计的总结！ 一、竖向设计的概念（垂直设计、竖向布置） 结合场地的自然地形特点、平面功能布局与施工技术条件，在研究建、构筑物及其他设施之间的高程关系的基础上，充分利用地形、减少土方量，因地制宜地确定建筑、道路的竖向位置，合理地组织地面排水、有利于地下管线的敷设，并解决好场地内外的高程衔接。 竖向设计的基本任务 ·进行场地地面的竖向布置 ·确定建、构筑物的高程 ·拟定场地排水方案 ·安排场地的土方工程 ·设计有关构筑物 二、竖向设计的原则 ①满足建、构筑物的使用功能要求 ②结合自然地形、减少土方量 ③满足道路布局合理的技术要求 ④解决场地排水问题 ⑤满足工程建设与使用的地质、水文等要求 ⑥满足建筑基础埋深、工程管线敷设的要求 三、竖向设计的现状资料 地形图——地形测绘图（1500、11000）（0.05-00等高线）（50-100m纵横坐标网） 建设场地的地质条件资料 场地平面布局——场地内的建、构物
场地道路布置 场地排水与防洪方案 地下管线的情况 填土土源与弃土地点 四、竖向设计的成果 设计说明书、竖向布置图、有关技术经济指标、土方图五、地面的竖向设计布置形式（场地平整程度、高差变化）平坡式 台阶式 六、地面的竖向设计布置形式的相关内容 自然地面坡度划分平坡、缓坡、中坡、陡坡、急坡 类别 数值 特点 平坡、缓坡 平坡3% 缓坡3%-10% 小于5%的缓坡地段，建筑宜平行等高线或与之斜交布置 长度不超过30-50m 中坡 10%-25%为中坡 道路宜平行等高线或与之斜交布置
陡坡、急坡 陡坡25%-50% 50%以上为急坡 不宜大规模开发 1、台阶式 1）台阶式布置 台阶的尺寸需要宽度、容许宽度 容许的宽度 B=（175~180）× H填 / i地-i整 一般整平坡度应在0.5%——2% 2）台阶的高度 相邻台阶之间的高差称为台阶高度。台阶高度主要取决于场地自然地形横向坡度和相邻台阶之间的功能关系、交通组织及其技术要求。 台阶高差一般以0——0m为宜（最高0——0m），以免道路坡道过长、交通组织困难并增加挡土墙等支挡结构工程量。 台阶高度也不宜过低，一般不小于0m。 3）相邻台阶的连接方式 边坡处理和挡土墙 边坡 4）按降雨量划分台阶高度 5）两个的关系护坡是建筑在边坡上的附属工程,是起保护边坡不被雨水冲刷或边坡绿化作用的,而挡土墙是为了保护高路基减少放坡或保护河道等作用,它们之间没有特别的关系,有的护坡底角(力点)作用在挡土墙上,它们可以是单独的,也可以两两相帮衬,但护坡必须在边坡上。 边沟是设置在挖方路基（路堑）两侧，排水沟是设置在填方路基（路基）两侧。功能和
目录 一、压力管道设计基本规定 ............ 错误!未定义书签。 二、压力管道设计、安装、检验相关标准、规范错误!未定义书签。 三、压力管道图样绘制规定 ............ 错误!未定义书签。 四、压力管道设计文件编制规定 ........ 错误!未定义书签。 五、压力管道设计基础数据采集规定..... 错误!未定义书签。 六、压力管道布置规定 ................ 错误!未定义书签。 七、压力管道材料选用规定 ............ 错误!未定义书签。 八、压力管道元件选用规定 ............ 错误!未定义书签。 九、压力管道支吊架设计规定 .......... 错误!未定义书签。 十、压力管道强度计算规定 ............ 错误!未定义书签。十一、压力管道应力分析规定 .......... 错误!未定义书签。十二、压力管道防腐、隔热规定 ........ 错误!未定义书签。十三、压力管道其他规定 .............. 错误!未定义书签。
一、压力管道设计基本规定 总则 1.1.1 本规定根据国务院《特种设备安全监察条例》、国家质量监督检验检疫总局TSGR1001-2008《压力容器压力管道设计许可规则》制定。 1.1.2 本规定适用于公称压力小于或等于42MPa的工业金属压力管道及非金属衬里的工业金属压力管道的设计。非压力管道的设计可参照本规定执行。 1.1.3 本规定不适用于GB/《压力管道规范工业管道》第1部分：总则第条规定的管道范围。 1.1.4 压力管道，是指最高工作压力大于或等于（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。 压力管道类别、级别划分 1.2.1 GA类（长输管道） 长输（油气）管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。 GA1级： 符合下列条件之一的长输管道为GA1级： （1）输送有毒、可燃、易爆气体介质，最高工作压力大于的长输管道。 （2）输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度）大于或者等于200km的长输管道。 GA2级： GA1级以外的长输（油气）管道为GA2级。 1.2.2 GB类（公用管道） 公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。 GB1级：城镇燃气管道。 GB2级：城镇热力管道。 1.2.3 GC类（工业管道） 工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
竖向设计的表示方法主要有设计标高法、设计等高线法和局部剖面法三种。一般来说，平坦场地或对室外场地要求较高的情况常用设计等高线法表示，坡地场地常用设计标高法和局部剖面法表示： 1)、设计标高法。也称高程箭头法，该方法根据地形图上所指的地面高程，确定道路控制点(起止点、交叉点)与变坡点的设计标高和建筑室内外地坪的设计标高，以及场地内地形控制点的标高，将其注在图上。设计道路的坡度及坡向，反映为以地面排水符号(即箭头)表示不同地段、不同坡面地表水的排除方向。 2)、设计等高线法。是用等高线表示设计地面、道路、广场、停车场和绿地等的地形设计情况。设计等高线法表达地面设计标高清楚明了，能较完整表达任何一块设计用地的高程情况 3)、局部剖面法。该方法可以反映重点地段的地形情况，如地形的高度、材料的结构、坡度、相对尺寸等，用此方法表达场地总体布局时台阶分布、场地设计标高及支挡构筑物设置情况最为直接。对于复杂的地形，必须采用此方法表达设计内容。 水泥厂场地竖向布置及排雨水方式根据水泥工业企
业的特点，山区竖向布置时要结合厂区场地的自然条件和四周环境，交通运输方式等条件进行确定，一般情况下建议： (1)、当厂区场地的自然坡度不大于4％，沿坡度方向的宽度不大于300m时，宜采用平坡式布置。 (2)、当厂区场地的自然坡度大于4％，沿坡度方向的宽度较大时，宜采用台段式布置。 当厂区场地的自然坡度变化较大，有陡有缓时，可根据水泥工业企业的特点，竖向宜采用混合式布置。 园林场地的竖向设计原则园林场地竖向设计要有利于排水，要保证场地地面不积水。为此，任何场地在设计中都要有不小于0．3％的排水坡度，而且在坡面下端要设置雨水口、排水管或排水沟，使地面有组织地排水，组成完整的地上地下排水系统。场地地面坡度也不要过大，坡度过大则影响场地使用。一船坡度在0.5％—5％之间较好，最大坡度不得超过8％。 竖向设计应当尽量做到减少土石方工程量，节约工程费用。最好要做到土石方就地平衡，避免土方二次转运，减少土方用工量。场地整平一般采用“挖高填低”方式进行，在竖向设计中要注意使挖方量和填方量接近平衡。只有在排水不畅的低洼地修筑广场时，才以外来客土填方为主。如果是在坡度较大的自然坡地上设置场地，设计时应
竖向设计 1、一般规定 1.1、竖向设计的内容包括： ①制定利用与改造地形的方案，合理选择、设计场地的地面形式： 依据不同的自然地形坡度，场地的地面形式可分别处理成平坡式、台阶式和混合式； ②确定场地坡度、控制点高程、地面形式； ③制定合理利用、储存和收集雨水的方案： 在干旱、贫水地区，竖向设计应做到使雨水就地渗入地下，或使雨水便于收集储存和利用； ④制定合理排除地面和路面雨水的方案： 在降雨量大、洪涝多发地区，为减少排放至市政管网及江、河、湖、海的雨水量，竖向设计可考虑雨水就地收集与利用，以利于排洪调蓄； ⑤合理组织场地的土石方工程和防护工程； ⑥结合道路设计和景观设计，提出合理的竖向设计条件与要求。 1.2、竖向设计应满足以下基本要求： ①合理利用地形地貌，减少土石方、挡土墙、护坡和建筑基础工程量，减少雨水对土壤的冲刷； ②各项工程建设场地的高程要求以及工程管线适宜的埋设深度； ③场地地面排水及防洪、排涝的要求； ④车行、人行及无障碍设计的技术要求； ⑤场地设计高程与周围相应的现状高程(如周围的道路标高、市政管线接口标高等)及规划控制高程之间，有合理的衔接； ⑥建筑物与建筑物之间、建筑物与场地之间(包括建筑散水、硬质和软质场地)、建筑物与道路停车场、广场之间，关系合理； ⑦有利于保护和改善建设场地及周围场地的环境景观。 1.3、不同类型场地竖向设计宜按照以下步骤进行： ①场地的设计高程，应依据相应的现状高程(如城市道路标高、基地附近原有水系的常年水位和最高洪水位、临海地区的海潮防护标高、周围市政管线接口标高等)进行竖向设计； ②地形平坦的场地，首先依据周边控制高程，确定室外地坪设计标高及建筑室内地坪标高； ③地形复杂的场地，首先对场地地形进行分析，确定地形不同分类(如陡坡、中坡、缓坡等)，以及各类用地的不同功能(如建筑用地、道路、绿地等)，进行场地竖向设计，确定各地形高程与周边控制高程的联系； ④大型公共建筑群依据周边控制高程，确定不同性质建筑的室内外标高，并进行场地竖向设计。
中国土木工程学会城市燃气分会 压力管道设计许可 评审作业指导书及评审细则 （第一版）
中国土木工程学会城市燃气分会 二00七年一月 @ 录 第一章总则 第一章鉴定评审准备 第三章鉴定评审 第四章鉴定评审结论和鉴定评审报告 第五章换证鉴定评审 第/、、 附则 章
压力管道设计 鉴定评审细则 第一章总则 1.1.1 为使压力管道设计许可评审工作规范化，提高设计单位水平和质量，根据《特种设备安全监察条例》、《特种设备行政许可鉴定评审管理与监督规则》和《压力容器、压力管道设计单位资格许可与管理规则》的规定，特制订压力管道元件制造许可证的评审细则（以下简称《评审细则》）。 本《评审细则》包括了设计评审、取得许可证后的抽查评审以及增项和换证评审的程序、内容和要求，以指导压力管道设计单位的资格评审工作。 1.1.2 本《评审细则》是申请单位和压力管道设计评审机构（即中国土木工程学会城市燃气分会，以下简称学会）共同遵守执行的文件。 1.2.1 本《评审细则》引用下列法规和标准作为评审依据： （1）《特种设备安全监察条例》（以下简称《条例》）； （2）《特种设备行政许可鉴定评审管理与监督规则》 （3）《压力容器、压力管道设计单位资格许可与管理规则》（以下简称《许可规则》）； （4）相关的压力管道元件国家标准、行业标准（以下简称《标准》）； （5）经质量技术监督部门批准的压力管道元件制造单位的企业标准（以下简称《企标》）； （6）被评审企业的质量管理体系文件。 1.2.2 本《评审细则》引用的法规、标准都会被修订，使用本《评审细则》的各方都应探讨使用引用法规、标准最新版本的可能性。 1.3.1 设计单位的评审包括许可评审、取证后的抽查评审、增项的评审以及换证（及增项）的评审。

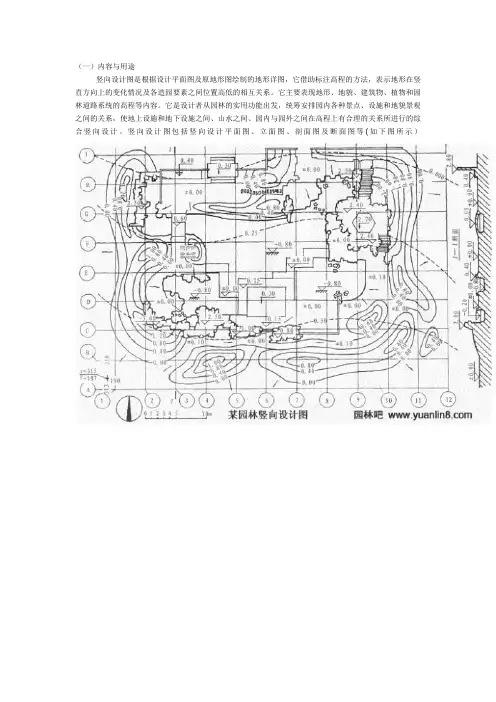

如何做竖向设计图 （一）内容与用途 竖向设计图是根据设计平面图及原地形图绘制的地形详图，它借助标注高程的方法，表示地形在竖直方向上的变化情况及各造园要素之间位置高低的相互关系。它主要表现地形、地貌、建筑物、植物和园林道路系统的高程等内容。它是设计者从园林的实用功能出发，统筹安排园内各种景点、设施和地貌景观之间的关系，使地上设施和地下设施之间、山水之间、园内与园外之间在高程上有合理的关系所进行的综合竖向设计。竖向设计图包括竖向设计平面图、立面图、剖面图及断面图等(如下图所示）
