深圳市华美检测有限公司 管理编号: QR-WS-02-UT06/A/1
第 页 共 页
焊 缝 超 声 波 检 测 记 录
客户/Client ： 记录编号/Record No..: 工程名称
Project Name
检测部位
Test Part
材质
Material
接头种类
Joint Type
焊接方法
Welding Method
表面状态 Surface Conditions
工件温度（℃）
Object Temperature
检测时机
Testing Time
耦合剂
Couplant Medium
试块
Reference Block
仪器型号
Instrument Type
仪器编号
Serial No.
探头
Probe
方法标准
Testing Standard
验收标准
Acc. Standard
显示评定方法
Evaluation Method
检测等级
Testing Level
质量等级
Quality Level
验收等级
Acc. Level
参考灵敏度
Reference Sensitivity
检测灵敏度
Test Sensitivity
表面补偿
Surface compensation
母材检测时机
Parent Material Tim
检测地点
Testing Place
检测日期
Testing Date
备注/Notes ：NI —无应评定显示 ACC —可验收 REJ —不可验收 R 1 、R 2—表示第1次、第2次返修
H —缺欠最高回波幅度（H 0±××dB 、在续表中直接写为±××dB ） H 0—参考等级 x —0点至缺欠起点的距离(mm) y —缺欠至焊缝上边缘的距离(mm) z —缺欠至检测面的深度(mm) l —缺欠显示长度(mm) l mn —缺欠组合长度(mm) l c —缺欠累计长度(mm)
检测
Tested By
审核
Checked By
深圳市华美检测有限公司 管理编号: QR-WS-02-UT06/A/0
第 页 共 页
超 声 波 检 测 记 录 （续页）
续表(Cont) 记录编号/Record No.: 序号
No.
构件号
Item No.
焊缝号
Weld No.
验收 等级 Level
板厚 THK (mm)
检测长度 Test Length
(mm)
角度 Angle
缺欠编号 No. 单个显示的评定 Evaluation of a Single One 群显示的评定
Grouping of indications
累计长度的评定
Cumulative length
结论 Result 备注
Remarks
x y z l H 评定 l mn H 评定 l c 评定
检测 Tested By
审核
Checked By
说明 本报告中的所有焊缝探头移动区的母材金属均进行了纵波检测，没有发现存在影响横波检测效果的显示。
焊缝超声波探伤报告记录
————————————————————————————————作者：————————————————————————————————日期：
（CMA章） 钢结构超声波检测 检测报告 工程名称：铁路器材厂车修分厂延长跨 工程地点：铁路器材厂 委托单位：铁路器材厂 检测日期：2010年3月16日 报告总页数：12 页 报告编号： 合同编号： 工程检测有限公司
2010年4 月23 日
首页工程名称 检测依据《钢焊缝手工超声波探伤方法和探伤结果的分级》GB/T 11345-1989 《钢结构工程施工及验收规范》GB50205-2001 《建筑钢结构焊接技术规程》JGJ 81-2002 委托单位地址 检测焊缝58.2米检测时间2010.3.16 检测方法超声波法检测等级 B级（GB/T 11345-1989） 备注I级焊缝1条，占所测焊缝的100%,满足设计要求。 工程检测有限公司 2010年3月16日
钢结构超声波检测 检测人员： (上岗证号) 报告编写： （上岗证号） 复核： （上岗证号） 审核： （上岗证号） 授权签字人： 声明： 1. 本报告涂改、错页、换页、漏页无效； 2. 检测单位名称与检测报告专用章名称不符者无效； 3. 本报告无我单位相关技术资格证书章无效； 4. 本报告无检测、审核、授权签字人签字无效； 5．未经书面同意不得部分复制或作为他用； 6．如对本检测报告有异议或需要说明之处，可在报告发出后 15 天内向本检测单位书面提出,本单位将于5日内给予答 复。 检测单位： 地址： 邮编： 联系人：
焊缝手动超声波探伤 锅炉压力容器和各种钢结构主要采用焊接方法制造。射线探伤和超声波探 伤是对焊缝进行无损检测的主要方法。 对于焊缝中的裂纹、 未熔合等面状危害性 缺陷，超声波比射线有更高的检出率。 随着现代科技快速发展， 技术进步。 超声 仪器数字化， 探头品种类型增加， 使得超声波检测工艺可以更加完善， 检测技术 更为成熟。但众所周知： 超声波探伤中人为因素对检测结果影响甚大； 工艺性强； 故此对超声波检测人员的素质要求高。 检测人员不仅要具备熟练的超声波探伤技 术，还应了解有关的焊接基本知识； 如焊接接头形式、 坡口形式、 焊接方法和可 能产生的缺陷方向、 性质等。 针对不同的检测对象制定相应的探伤工艺， 选用合 适的探伤方法，从而获得正确的检测结果。 射线检测局限性： 辐射影响，在检测场地附近，防护不当会对人体造成伤害。 受穿透力等局限影响，对厚截面及厚度变化大的被检物检测效果不 好。 5. 需接近被检物体的两面。 6. 检测周期长，结果反馈慢。设备较超声笨重。成本高。 常规超声波检测不存在对人体的危害，它能提供缺陷的深度信息和检出射 线照相容易疏漏的垂直于射线入射方向的面积型缺陷。 能即时出结果； 与射线检 测互补。 超声检测局限性： 1. 由于操作者操作误差导致检测结果的差异。 2. 对操作者的主观因素（能力、经验、状态）要求很高。 3. 定性困难。 4. 无直接见证记录（有些自动化扫查装置可作永久性记录） 5. 对小的（但有可能超标的缺陷）不连续性重复检测结果的可能性小。 6. 对粗糙、形状不规则、小而薄及不均质的零件难以检查。 7. 需使用耦合剂使波能量在换能器和被检工件之间有效传播。 1. 2. 3. 面状缺陷受方向影响检出率低。 4. 不能提供缺陷的深度信息。
. 焊接质量检验方法和标准1目的规定焊接产品的表面质量、焊接质量、确保产品满足客户的要求，适用范围：适用于焊接产品的质量认可。2责任生产部门，品质部门可参照本准则对焊接产品进行检验。一、熔化极焊接表面质量检验方法和标准保护焊的表面质量评价主要是对焊缝外观的评价，看是否焊缝均匀，O2C是否有假焊、飞溅、焊渣、裂纹、烧穿、缩孔、咬边等缺陷，以及焊缝的数量、长度以及位置是否符合工艺要求，具体评价标准详见下表评价标准说明 缺陷类型假焊系指未熔合、未连接焊缝中断等焊接缺陷（不能 不允许保证工艺要求的焊缝长度） 焊缝表面不允许有气孔焊点表面有穿孔气孔 焊缝中出现开裂现象不允许裂纹 不允许夹渣 固体封入物允许焊缝与母材之间的过度太剧烈H≤0.5mm 咬边 不允许5mm H＞0.母材被烧透不允许烧穿 求的区域，在有功能和外观金属液滴飞出要飞溅 不允许有焊接飞溅的存在3mm 焊缝太大H值不允许超过 过高的焊缝凸起 位置偏离焊缝位置不准不允许1 / 9 . 值不允许超过2mm 板材间隙太大H 配合不良二、焊缝质量标准保证项目、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙1记录。、焊工必须经考核合格，检查焊工相应施焊条件的合格证及考核日期。2级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的II、I 、3规定，检验焊缝探伤报告级焊缝不得有表面级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。II焊缝表面I、II 级焊缝不得有咬边，未焊满等I气孔夹渣、弧坑、裂纹、电焊擦伤等缺陷，且缺陷基本项目焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。长度焊缝内允许直径级焊缝每50MM、II级焊缝不允许；III表面气孔：I 倍孔径≤6；气孔2个，气孔间距≤0.4t级焊缝不允许。咬边：I，且两侧咬边总≤100mm连续长度≤0.05t,且≤0.5mm, II级焊缝：咬边深度≤10%焊缝长度。长。≤1mm0.1t,III级焊缝：咬边深度≤，且为连接处较薄的板厚。t注：，三、焊缝外观质量应符合下列规定 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级和二级焊1缝不得存在表面气孔、夹渣、裂纹、和电弧擦伤等缺陷2 / 9 . 二级焊缝的外观质量除应符合本条第一款的要求外，，尚应满足下表的有关2规定3 三级焊缝应符合下表有关规定 焊缝质量等级检测项目二级三级
第四章 焊缝超声波探伤 第二节 平板对接焊缝的超声波探伤方法 由于焊缝有增强量、表面凹凸不平，以及焊缝中危险性缺陷(裂缝、未焊透)大多垂直于板面，所以，对接焊缝超声波探伤基本方法一般都利用斜探头在焊缝两侧与钢板直接接触后 所产生的折射横波进行探测，见图4–4所示。 一、探测面的修整 为保证整个焊缝截面都被超声波束扫查到，探头必须在探测面上左 右、前后移动，为此，通常要对探测面进行修整。探测面上的焊接飞溅、氧化皮、锈蚀等应清理掉。清理的方 法可用铲刀、钢丝刷、砂轮等使钢板露出金属光泽。 探测面的修整宽度按GB11345–89标准规定： a. 用一次(直射)波法扫查，则焊缝两测的修整宽度(探头移动区)应大于0.75P ： P=2TK (4–1) 式中：T 为母材厚度；K 为斜探头折射角的正切(K=tg β)。 b. 用一次反射波法，在焊缝两面两侧扫查，故修整宽度大于1.25P ： 二、耦合剂的选用 为使超声波能顺利传入工件，在探伤前必须在探测面上涂上耦合剂，常用的耦合剂有机油、化学浆糊、水、甘油等。 耦合剂的选用应考虑： ① 工件表面光洁度和倾斜角度 ② 探测频率 ③ 耦合剂的声透性能 ④ 保存和使用的方便性 ⑤ 经济性和安全等 各种耦合剂在工件表面光洁度较高时，其声透性能一般相差不大，当工件表面光洁度较差时，选用声阻抗较大的耦合剂，如甘油，可获得较好的声透性能。 三、探头的选择 探头选择主要指探头角度和频率的选择 1. 探头角度的选择 对于钢质材料，为保证纯横波探测，探头的入射角应在第一临界角(27.5°)和第二临界角(57°)之间，即27.5°＜α＜57°。国内过去使用的探头均以入射角标称，如、30°、40°、45°、50°、55°等。近年来，考虑到为使缺陷定位计算方便，故均改用K 值探头(K=tg β)如K=0.8、K=1、K=1.5、K=2、K=2.5、K=3等。国外则普遍用折射角标称，如β=35°、β=45°、β=60°、β=70°、β=80°等。 为保证整个焊缝截面为声束覆盖，当用一次波和二次波探测时，探头的K 值尚须满足下式(见图4–5)： K ≥ T b a l ++ (4– 2) 图4–4 焊缝探伤一般方法
一外观检验 用肉眼或放大镜观察就是否有缺陷,如咬边、烧穿、未焊透及裂纹等,并检查焊缝外形尺寸就是否符合要求。 二密封性检验 容器或压力容器如锅炉、管道等要进行焊缝的密封性试验。密封性试验有水压试验、气压试验与煤油试验几种。 1水压试验水压试验用来检查焊缝的密封性,就是焊接容器中用得最多的一种密封性检验方法。 2气压试验气压试验比水压试验更灵敏迅速,多用于检查低压容器及管道的密封性。将压缩空气通入容器内,焊缝表面涂抹肥皂水,如果肥皂泡显现,即为缺陷所在。 3煤油试验在焊缝的一面涂抹白色涂料,待干燥后再在另一面涂煤油,若焊缝中有细微裂纹或穿透性气孔等缺陷,煤油会渗透过去,在涂料一面呈现明显油斑,显 现出缺陷位置。 三焊缝内部缺陷的无损检测 1 渗透检验渗透检验就是利用带有荧光染料或红色染料的渗透剂的渗透作用,显示缺陷痕迹的无损检验法,常用的有荧光探伤与着色探伤。将擦洗干净的焊件表面喷涂渗透性良好的红色着色剂,待渗透到焊缝表面的缺陷内,将焊件表面擦净。再涂上一层白色显示液,待干燥后,渗入到焊件缺陷中的着色剂由于毛细作用被白色显示剂所吸附,在表面呈现出缺陷的红色痕迹。渗透检验可用于任何表面光洁的材料。 2 磁粉检验磁粉检验就是将焊件在强磁场中磁化,使磁力线通过焊缝,遇到焊 缝表面或接近表面处的缺陷时,产生漏磁而吸引撒在焊缝表面的磁性氧化铁粉。根据铁粉被吸附的痕迹就能判断缺陷的位置与大小。磁粉检验仅适用于检验铁磁性材料表面或近表面处的缺陷。 3 射线检验射线检验有X射线与Y射线检验两种。当射线透过被检验的焊缝时,如有缺陷,则通过缺陷处的射线衰减程度较小,因此在焊缝背面的底片上感光 较强,底片冲洗后,会在缺陷部位显示出黑色斑点或条纹。X射线照射时间短、速度快,但设备复杂、费用大,穿透能力较Y射线小,被检测焊件厚度应小于30mm。而Y射线检验设备轻便、操作简单,穿透能力强,能照投300mm的钢板。透照时不需要电源,野外作业方便。但检测小于50mm以下焊缝时,灵敏度不高。
深圳市华美检测有限公司 管理编号: QR-WS-02-UT06/A/1 第 页 共 页 焊 缝 超 声 波 检 测 记 录 客户/Client ： 记录编号/Record No..: 工程名称 Project Name 检测部位 Test Part 材质 Material 接头种类 Joint Type 焊接方法 Welding Method 表面状态 Surface Conditions 工件温度（℃） Object Temperature 检测时机 Testing Time 耦合剂 Couplant Medium 试块 Reference Block 仪器型号 Instrument Type 仪器编号 Serial No. 探头 Probe 方法标准 Testing Standard 验收标准 Acc. Standard 显示评定方法 Evaluation Method 检测等级 Testing Level 质量等级 Quality Level 验收等级 Acc. Level 参考灵敏度 Reference Sensitivity 检测灵敏度 Test Sensitivity 表面补偿 Surface compensation 母材检测时机 Parent Material Tim 检测地点 Testing Place 检测日期 Testing Date 备注/Notes ：NI —无应评定显示 ACC —可验收 REJ —不可验收 R 1 、R 2—表示第1次、第2次返修 H —缺欠最高回波幅度（H 0±××dB 、在续表中直接写为±××dB ） H 0—参考等级 x —0点至缺欠起点的距离(mm) y —缺欠至焊缝上边缘的距离(mm) z —缺欠至检测面的深度(mm) l —缺欠显示长度(mm) l mn —缺欠组合长度(mm) l c —缺欠累计长度(mm) 检测 Tested By 审核 Checked By
焊接质量检验方法和标准 1目的 规定焊接产品的表面质量、焊接质量、确保产品满足客户的要求， 适用范围：适用于焊接产品的质量认可。 2责任 生产部门，品质部门可参照本准则对焊接产品进行检验。 一、熔化极焊接表面质量检验方法和标准 C O2保护焊的表面质量评价主要是对焊缝外观的评价，看是否焊缝均 匀，是否有假焊、飞溅、焊渣、裂纹、烧穿、缩孔、咬边等缺陷，以及焊缝的数量、长度以及位置是否符合工艺要求，具体评价标准详见下表 缺陷类型说明 评价标准 假焊系指未熔合、未连接焊缝中断等焊接缺陷（不能 保证工艺要求的焊缝长度） 不允许 气孔焊点表面有穿孔 焊缝表面不允许有气孔 裂纹焊缝中出现开裂现象 不允许 夹渣固体封入物 不允许 咬边焊缝与母材之间的过度太剧烈 H≤0.5mm允许
H＞0.5m m不允许 烧穿母材被烧透 不允许 飞溅金属液滴飞出在有功能和外观要求的区域， 不允许有焊接飞溅的存在 过高的焊缝凸起焊缝太大 H值不允许超过 3mm 位置偏离焊缝位置不准 不允许 配合不良板材间隙太大 H值不允许超过2mm 二、焊缝质量标准 保证项目 1、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及 烘焙记录。 2、焊工必须经考核合格，检查焊工相应施焊条件的合格证及考核日期。 3、I 、II级焊缝必须经探伤检验，并应符合设计要求和施工及验收 规范的规定，检验焊缝探伤报告 焊缝表面I、II级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。II级焊缝不得有表面 气孔夹渣、弧坑、裂纹、电焊擦伤等缺陷，且I级焊缝不得有咬边，未焊满等缺陷 基本项目 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
一外观检验 用肉眼或放大镜观察是否有缺陷，如咬边、烧穿、未焊透及裂纹等，并检查焊缝外形尺寸是否符合要求。 二密封性检验 容器或压力容器如锅炉、管道等要进行焊缝的密封性试验。密封性试验有水压试验、气压试验和煤油试验几种。 1水压试验水压试验用来检查焊缝的密封性，是焊接容器中用得最多的一种密封性检验方法。 2气压试验气压试验比水压试验更灵敏迅速，多用于检查低压容器及管道的密封性。将压缩空气通入容器内，焊缝表面涂抹肥皂水，如果肥皂泡显现，即为缺陷所在。 3煤油试验在焊缝的一面涂抹白色涂料，待干燥后再在另一面涂煤油，若焊缝中有细微裂纹或穿透性气孔等缺陷，煤油会渗透过去，在涂料一面呈现明显油斑，显现出缺陷位置。 三焊缝内部缺陷的无损检测 1渗透检验渗透检验是利用带有荧光染料或红色染料的渗透剂的渗透作用，显示缺陷痕迹的无损检验法，常用的有荧光探伤和着色探伤。将擦洗干净的焊件表面喷涂渗透性良好的红色着色剂，待渗透到焊缝表面的缺陷内，将焊件表面擦净。再涂上一层白色显示液，待干燥后，渗入到焊件缺陷中的着色剂由于毛细作用被白色显示剂所吸附，在表面呈现出缺陷的红色痕迹。渗透检验可用于任何表面光洁的材料。 2磁粉检验磁粉检验是将焊件在强磁场中磁化，使磁力线通过焊缝，遇到焊缝表面或接近表面处的缺陷时，产生漏磁而吸引撒在焊缝表面的磁性氧化铁粉。根据铁粉被吸附的痕迹就能判断缺陷的位置和大小。磁粉检验仅适用于检验铁磁性材料表面或近表面处的缺陷。 3射线检验射线检验有X射线和丫射线检验两种。当射线透过被检验的焊缝时，如有缺陷，则通过缺陷处的射线衰减程度较小，因此在焊缝背面的底片上感光较强，底片冲洗后，会在缺陷部位显示出黑色斑点或条纹。X射线照射时间短、速度快，但设备复杂、费用大，穿透能力较丫射线小，被检测焊件厚度应小于30mm。而丫射线检验设备轻便、操作简单，穿透能力强，能照投300mm的钢板。透照时不需要电源，野外作业方便。但检测小于50mm以下焊缝时，灵敏度不咼。 4超声波检查超声波检验是利用超声波能在金属内部传播，并在遇到两种介质的界面时会发生反射和折射的原理来检验焊缝内部缺陷的。当超声波通过探头从焊件表面进入内
焊接质量检验方法和标准1目的 规定焊接产品的表面质量、焊接质量、确保产品满足客户的要求， 适用范围：适用于焊接产品的质量认可。 2责任 生产部门，品质部门可参照本准则对焊接产品进行检验。 一、熔化极焊接表面质量检验方法和标准 CO2保护焊的表面质量评价主要是对焊缝外观的评价，看是否焊缝均匀，是否有假焊、飞溅、焊渣、裂纹、烧穿、缩孔、咬边等缺陷，以及焊缝的数量、长度以及位置是否符合工艺要求，具体评价标准详见下表
二、焊缝质量标准 保证项目 1、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及 烘焙记录。 2、焊工必须经考核合格，检查焊工相应施焊条件的合格证及考核日期。 3、I 、II级焊缝必须经探伤检验，并应符合设计要求和施工及验收 规范的规定，检验焊缝探伤报告 焊缝表面I、II级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。II级焊缝不得有表面气孔夹渣、弧坑、裂纹、电焊擦伤等缺陷，且I级焊缝不得有咬边，未焊满等缺陷 基本项目 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡
平滑，焊渣和飞溅物清除干净。 表面气孔：I、II级焊缝不允许；III级焊缝每50MM长度焊缝内允许直径≤0.4t；气孔2个，气孔间距≤6倍孔径 咬边：I级焊缝不允许。 II级焊缝：咬边深度≤0.05t,且≤0.5mm,连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。 III级焊缝：咬边深度≤0.1t,，且≤1mm。 注：，t为连接处较薄的板厚。 三、焊缝外观质量应符合下列规定 1一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级和二级焊缝不得存在表面气孔、夹渣、裂纹、和电弧擦伤等缺陷 2二级焊缝的外观质量除应符合本条第一款的要求外，，尚应满足下表的有关规定 3 三级焊缝应符合下表有关规定 焊缝质量等级 检测项目二级三级 未焊满≤0．2+0．02t 且≤1mm，每 100mm 长度焊缝内未焊满累积长度≤25mm ≤0．2+0．04t 且≤2mm，每 100mm 长度焊缝内未焊满累积长度≤25mm 根部收缩≤0．2+0．02t 且≤1mm，长度不限≤0．2+0．04t 且≤2mm，长度不限 咬边≤0．05t 且≤0．5mm，连续长度≤100mm，且焊缝两侧咬边总长
焊缝超声波探伤操作步骤 一、探头前沿长度的测量。 将探头放置在CSK—ⅠA试块上，将入射点对准R100处，找 出反射波达到最高时探头到R100端部的距离。然后用其所长 100减去此段距离。此时所得的数据就是探头的前沿距离。按 此方法连测三次，求出平均值。 二、测量探头的K值 利用CSK—ⅠA试块上的φ50孔的反射角测出并用反三角函数 计算出K值。 将探头对准试块上φ50横孔，找到最高回波：则有K=tgβ=（L+l-35）/30。 三、扫描速度的调节 1、水平调节法：将探头对准R50、R100，调节仪器使B1、B2分 别对准不平刻度，此时计算出l1、l2。 l1，l2
将计算出的数据在示波屏上将B1和B2调至相对应的位置，此时水平距离扫描速度为1：1。 2、深度调节法 利用CSK-ⅠA试块调节，先计算R50、R100圆弧反射波B1、B2对 应的纵深d1、d2：d1，d2 B1、B2分别对准水平刻度值d1、d2。如K=2时，经计算d1=22.4mm、d2=44.8mm。调节仪器使B1、B2分别对准22.4和平共处44.8，这时深度1：1就调节好了。 四、距离——波幅曲线的绘制 1、将探头置于CSK-ⅢA试块上，衰减48dB，调增益使深度为 10mm的φ1×6孔的最高回波达基准60%，记录此时的衰减器 读数和孔深，然后分别探测其它不同深度的φ1×6孔，增益不 动，调节衰减器将各孔的最高回波调至60%高，记下相应的dB 值和孔深填入表中。 2、以孔深为横坐标，以分贝值为纵坐标，在坐标纸上描点绘出定 量线、判废线和评定线，标出Ⅰ区、Ⅱ区、Ⅲ区，并注明所用 探头的频率、晶片尺寸和K值。 3、现以T=30mm举例说明
焊接质量检验方法和标准 目的 ? 规定焊接产品的表面质量、焊接质量、确保产品满足客户的要求， ? 适用范围：适用于焊接产品的质量认可。 责任 ? 生产部门，品质部门可参照本准则对焊接产品进行检验。 ? 一、熔化极焊接表面质量检验方法和标准 ? ? 保护焊的表面质量评价主要是对焊缝外观的评价，看是否焊缝均匀，是否有假焊、飞溅、焊渣、裂纹、烧穿、缩孔、咬边等缺陷，以及焊缝的数量、长度以及位置是否符合工艺要求，具体评价标准详见下表 缺陷类型 说明 评价标准 ? 假焊 系指未熔合、未连接焊缝中断等焊接缺陷（不能 保证工艺要求的焊缝长度） 不允许 ? 气孔 焊点表面有穿孔
焊缝表面不允许有气孔 ?裂纹 焊缝中出现开裂现象 不允许 ?夹渣 固体封入物 不允许 ? 咬边 焊缝与母材之间的过度太剧烈 ??????? 允许 ? ?＞ ??不允许 ?烧穿 母材被烧透 不允许 ? 飞溅 金属液滴飞出 在有功能和外观要求的区域， 不允许有焊接飞溅的存在 ?过高的焊 缝凸起 焊缝太大 ?值不允许超过 ???
位置偏离 焊缝位置不准 不允许 ? 配合不良 板材间隙太大 ?值不允许超过 ??? ?二、焊缝质量标准 ? 保证项目 ? ?、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。 ??、焊工必须经考核合格，检查焊工相应施焊条件的合格证及考核日期。 ? ?、??、??级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检验焊缝探伤报告 ?焊缝表面?、??级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。??级焊缝不得有表面 气孔夹渣、弧坑、裂纹、电焊擦伤等缺陷，且?级焊缝不得有咬边，未焊满等缺陷 基本项目 焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。 表面气孔：?、??级焊缝不允许；???级焊缝每 ???长度焊缝内允许直径 ?? ??；气孔 个，气孔间距??倍孔径 ? 咬边：?级焊缝不允许。 ? ??级焊缝：咬边深度???????且 ???????连续长度??????，且两侧咬边总长????焊缝长度。
PE管热熔焊接质量检测方法 观看人数：235 发布时间：2009-12-03 15:32 高密度聚乙烯道热熔连接、电熔连接焊口接头质量快速、实用的检测方法和合格判定是目前PE管道施工的一个瓶颈。以热熔连接为例，目前的检测方法是以目测焊口焊环的外观来检验其质量，虽然有些问题可以通过焊环的外观发现，但有些内在的问题则无法从表面体现，比如“假焊”，“假焊”的外观与合格外观相差无几，但长期强度无法保证，哈尔滨燃气公司曾发生因PE管熔口熔接形成“假焊”，其他管线施工时破坏了燃气管道地基，燃气管道在不平衡外力作用下，被挤压开裂造成重大泄露事故。在电熔连接方面，仅靠最终电熔管件上观察孔的顶出与否来判断焊接的质量是不完全也是不确切的，观察孔仅作为判断焊接效果的一个依据，电熔焊接接头的最终质量最主要还是靠操作过程中严格的控制。所以研究出聚乙烯(PE)压力管道接头质量快速、实用检测方法，对确保工程质量具有重要意义 就PE管道连接施工而言，虽然操作简单容易掌握，但无论热熔连接和电熔连接的操作过程都必须严格控制操作步骤，也就是操作的过程控制，而并非单一的靠最终焊口来对接头质量进行合格的判定。以热熔焊接为例，温度、时间和压力是焊接过程中最重要的三个因素，由于PE管道热熔焊接非常容易受到环境变化和人为操作因素的影响，在世界范围内都没有统一的定值，但在一些使用PE管道较早的国家都形成了一套比较完善和成熟的操作规程和参数设定的计算方法，而在我国很多PE管道工程的施工中，三个重要因素的设定一般由聚乙烯(PE)生产企业提供，所以存在的差异较大。另外在许多地方，施工人员野蛮施工造成的质量事故也是时有发生。尽管在温度、时间和压力三个重要因素上比较重视，但是整个操作过程中的其它细节往往容易被忽视。比如待焊端面的铣削，如何保持端面的清洁以及最终焊口的冷却过程及时间等细节问题，这些问题被忽视可能从最终的焊口上无法表现出来，但焊口的内在性能无法保证。因此焊接工艺和操作规程的正确有效执行至关重要，并且和焊接设备性能的稳定和操作人员的责任心紧密相关。在电熔连接方面，仅靠保证对电熔管件输放电压的稳定和焊接时间的准确是不够的，而焊接前的准备工作如：待焊管材管件端面是否清洁，如存在杂质，最终熔接的效果肯定受到影响；氧化层的刮除，不刮除或是刮除程度不够很可能会引起熔接百分之百的失败；电熔管件与待焊管材或管件的组装是否正确也会影响最终焊接的质量。此外，焊接前电熔管件的贮存条件是否符合标准以及焊接后冷却的过程是否得当等都是影响最终焊接质量的因素。而在国内这些方面进行规范和必要的施工技术配套则落后于PE管发展应用的速度，从而一定程度上制约了PE管道的推广应用。因此，对工程技术人员以及施工人员进行专业培训，逐步实现持证上岗是使PE管道施工走向正规和良好发展的有效途径。 验收可采取以下方法： (1)检查全部焊接口的焊机焊接数据打印记录。 (2)外观质量自检应100％进行。监理等验收单位应根据施工质量抽取一定比例焊口进行外观检查，数量不得少于焊口数的30％，且每个焊工的焊口数不少于9个。外观质量检查可按下面检查要点进行。 ●热熔对接： ①检查卷边是否正常均匀，使用卷边测量器测量其宽度应在指定的大小范围内； ②PE管割除卷边后，检查卷边底部、管道的焊接界面不应有污染物； ③PE管检查卷边底部的焊接界面不应出现熔和不足而造成的裂缝； ④将卷边向背后屈曲，不应出现熔和不足而造成的裂缝； ⑤检查两端管道在接口上应对准成一直线。 ●电熔连接： ①检查管件两端管道的整个圆周应有刮削痕迹； ②检查 熔合过程中的熔解物没有渗出管件； ③检查管件应处于两边管道定位线的中间； ④检查熔合指示针(如有此装置)已经升起；

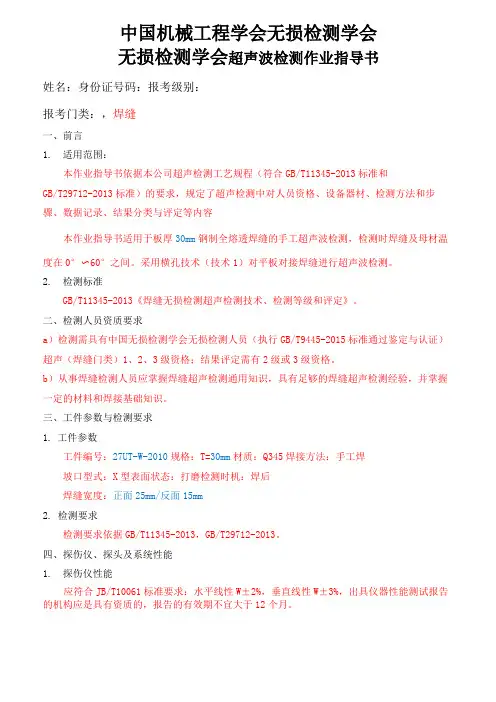

焊缝超声波探伤检验规程 1 目的 指导本公司无损探伤人员工作，规范无损探伤的检验过程。 2 范围 本程序适用于公司钢结构产品制造（包括外包外协件）中的无损检验工作。 3 职责 3.1品保部探伤员Ⅰ、Ⅱ、Ⅲ级人员负责探伤工作的实施。 3.2品保部探伤员Ⅱ、Ⅲ级人员负责检验规程的编制、现场检测技术指导。 3.3品保部负责无损探伤的质量控制工作，对无损探伤中有争议的问题做出裁决。 3.4品保部负责自检报告的签发。 4 检验规程 4.1探伤准备工作 a) 距离一波幅曲线：利用RB-1或RB-2试块测试距离一波幅曲线，评定线、定量线和判废线满足GB11345-89标准中9.2.1的B级要求。 b) 探伤灵敏度：不低于评定线，扫查灵敏度在基准敏度上提高6dB。 c) 探伤时机：碳素结构钢应在焊缝冷却到环境温度，低合金结构钢应在完成焊接24小时后进行探伤；另外，探测要经过打磨，外观检验合格后进行探伤。 d) 探伤方式和扫查方式：探伤方式见：扫查方式有锯齿形扫查、前后、左右、环绕、转角扫查等几种方式。 e) 检查部位：检查部位根据GB50205-2001《钢结构工程施工质量验收规范》及设计文件、工艺文件。 f) 抽检率：当设计和合同未对抽检率做出规定时，按GB50205-2001《钢结构工程施工质量验收规范》表5.2.4，当设计和合同对抽检率做出规定时，按设计和合同执行。 4.2探伤方法 4.2.1平板对接焊缝 a) 探头选择 探头的K值选择如表1。
表1 探头的K值根据厚度不同按下表选择 图1 平板对接焊缝的超声波探伤 4.3.2 T型接头焊接的检验 按T型焊缝的特点及GB11345-89标准要求，选择以下三种探伤方式组合实施检验。 4.3.2.1焊缝内部缺陷检测 a) 探头选择见（表2） b) 根据不同检验等级要求选择探伤面，探伤面如图1所示。 表2 探头的K值根据腹板厚度不同按下表选择
焊缝等级分类及无损检测要求 焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级， 1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等 级为 1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组 合焊缝，受拉时应为一级，受压时应为二级； 2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。 2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级 3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车 析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级 4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为： 1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或 大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；2) 对其他结构，焊缝的外观质量标准可为二级。 外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。
焊缝外观质量应符合下列规定: 1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷； 2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定； 3 三级焊缝的外观质量应符合下表有关规定
设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求: 1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上； 2 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上； 3 全焊透的三级焊缝可不进行无损检测。 4 焊接球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。 5 螺栓球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。 6 箱形构件隔板电渣焊焊缝无损检测结果除应符合GB50205-2001标准第7.3.3 条的有关规定外，还应按附录C 进行焊缝熔透宽度、焊缝偏移检测。 7 圆管T、K、Y 节点焊缝的超声波探伤方法及缺陷分级应符合
焊缝质量标准 保证项目 4.1.1 焊接材料应符合设计要求和有关标准的规定.应检查质量证明书及烘焙记录。 4.1.2 焊工必须经考试合格.检查焊工相应施焊条件的合格证及考核日期。 4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验.并应符合设计要求和施工及验收规范的规定.检查焊缝探伤报告。 4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷.且Ⅰ级焊缝不得有咬边、未焊满等缺陷。 基本项目 4.2.1 焊缝外观：焊缝外形均匀.焊道与焊道、焊道与基本金属之间过渡平滑.焊渣和飞溅物清除干净。 4.2.2 表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm 长度焊缝内允许直径≤；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。4.2.3 咬边：Ⅰ级焊缝不允许。Ⅱ级焊缝：咬边深度≤.且≤.连续长度≤100mm.且两侧咬边总长≤10%焊缝长度。Ⅲ级焊缝：咬边深度≤.且≤lmm。注：t 为连接处较薄的板厚。允许偏差项目.见表5-1。 5 成品保护。
焊后不准撞砸接头.不准往刚焊完的钢材上浇水。低温下应采取缓冷措施。 不准随意在焊缝外母材上引弧。 各种构件校正好之后方可施焊.并不得随意移动垫铁和卡具.以防造成构件尺寸偏差。隐蔽部位的焊缝必须办理完隐蔽验收手续后.方可进行下道隐蔽工序。 低温焊接不准立即清渣.应等焊缝降温后进行。 6 应注意的质量问题 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足.中心线偏移.弯折等偏差.应严格控制焊接部位的相对位置尺寸.合格后方准焊接.焊接时精心操作。 焊缝裂纹：为防止裂纹产生.应选择适合的焊接工艺参数和施焊程序.避免用大电流.不要突然熄火.焊缝接头应搭10～15mm.焊接中 木允许搬动、敲击焊件。 表面气孔：焊条按规定的温度和时间进行烘焙.焊接区域必须清理干净.焊接过程中选择适当的焊接电流.降低焊接速度.使熔池中的气体完全逸出。 焊缝夹渣：多层施焊应层层将焊渣清除干净.操作中应运条正确.弧长适当。注意熔渣的流动方向.采用碱性焊条时.上须使熔渣留在熔渣后面。
超声波探伤仪的焊缝检验规范 发布时间：10-09-20 来源：点击量：2187 字段选择：大中小 超声波探伤仪主要用来探铸件、锻件、板材、管件及焊缝等工件; 超声波探伤仪探铸件 铸件有多种分类方法：按其所用金属材料的不同，分为铸钢件、铸铁件、铸铜件、铸铝件、铸镁件、铸锌件、铸钛件等。 铸件由于多种因素影响，常常会出现气孔、针孔、夹渣、裂纹、凹坑等缺陷。常用的修补设备为氩弧焊机、电阻焊机、冷焊机等。对于质量与外观要求不高的铸件缺陷可以用氩弧焊机等发热量大、速度快的焊机来修补。 但在精密铸铜件缺陷修补领域，由于氩焊热影响大，修补时会造成铸件变形、硬度降低、砂眼、局部退火、开裂、针孔、磨损、划伤、咬边、或者是结合力不够及内应力损伤等二次缺陷。 冷焊机正好克服了以上缺点，其优点主要表现在热影响区域小，铸件无需预热，常温冷焊修补，因而无变形、咬边和残余应力，不会产生局部退火，不改变铸件的金属组织状态。因而冷焊机适用于精密铸铜件的表面缺陷修补。 铸件有优良的机械、物理性能，它可以有各种不同的强度、硬度、韧性配合的综合性能，还可兼具一种或多种特殊性能，如耐磨、耐高温和低温、耐腐蚀等。 铸件的重量和尺寸范围都很宽，重量最轻的只有几克，最重的可达到400吨，壁厚最薄的只有0.5毫米，最厚可超过1米，长度可由几毫米到十几米，可满足不同工业部门的使用要求。 超声波探伤仪探锻件： 锻件(forging)用银造方法生产的金属制件。锻件因锻造生产方法的不同分为自由锻件和模锻件。模锻件又因模锻时所用设备不同分为锤上模锻件、曲柄压力机模锻件和液压机模锻件等，以锤上模锻件比较典型。锤上模锻件的模锻工艺方案的制定取决于锻或短，或不带杆部。除可采用拔长、滚挤制坯外，还要进行弯曲制坯。若锻件杆部较长，还应采用带有劈开坪台的预锻工步。饼类在分模面上的投影为圆形、长宽尺寸相差不大的方形或近似方形。模锻时，坯料轴线方向和打击方向相同，金属沿高度、宽度方向同时流动。属于此类锻件分为两组。锻
91 中国设备 工程 Engineer ing hina C P l ant 中国设备工程 2018.10 （下） 近年来，焊接技术应用越加广泛，尤其是基于现代科技的不断发展，焊接自动化、智能化程度越来越高，在焊接质量、效率方面的要求不断提升。基于此背景下，传统的由人工对焊缝进行检验的方法已经不再适用，借助于计算机技术开发出来的焊接在线检测系统，可对焊接工艺参数进行实时记录存储，实现对焊接质量的预测、判定，加强此方面的研究对我国现代焊接生产的发展具有重要意义，有利于保证焊缝质量，提高产品竞争力以及提高生产效率。 1?焊接质量在线检测方法的提出背景 焊接技术是一种基础加工工艺，涉及材料、结构、加工自动化与机械化、质量评估与控制等多方面内容，焊接效果在一定程度上直接影响到产品最终的质量。随着对焊接产品需求量的增加，相应的对生产效率、质量的要求也越来越高，传统焊接技术正逐渐被淘汰，各种自动化焊接技术应运而生，为满足现代制造加工技术发展要求，加强相关自动化技术与质量检测技术的研发具有重要意义。 通过对传统焊接质量检测技术分析可知，其主要采取的焊后检验方式，如抽样目测、剖切检验等，由于整个焊接过程中存在大量的随机因素，仅仅依靠焊后检验缺乏实时性，无法及时给焊接过程提供有效的质量的反馈信息，以致于很多焊接缺陷未能够在第一时间被发现，最终导致焊接质量较差。根据理论与实践分析可知，焊接过程中会产生一系列的物理、化学变化，如电弧光谱、声谱以及焊接电流、电压的变化等均会影响到焊接质量，对此类信号进行实时监测，可为焊接质量预测、判断提供可靠依据，此种焊接质量在线检测方法研究也逐渐成为热点问题。 2?几种焊接质量在线检测方法及其原理分析 为提高焊接自动化水平，保证产品质量，焊接质量在线检测方法的应用越加广泛，现主要就以下几种焊接技术展开分析。2.1?结构光视觉传感法 此检测方法，主要是在焊缝表面投射一束辅助激光，通过视觉传感器获取反射的焊缝轮廓光条纹信号，并借助图像处理技术提取结构光条纹中心线、模式识别技术识别目标焊缝轮廓，最终为焊缝质量判断提供可靠信息。此方法已经在实际焊接工业现场得到了应用，其可获取两种图像：一是焊缝结构光光纹图像，可用于检测焊缝表面是否存在几何形状缺陷；二是焊缝灰度图像，可用于检测焊缝表面是否存在小孔等表面缺陷。2.2?同轴视觉检测法 此方法主要用于激光焊接质量检测，利用激光发射器自身的结构特点，将监视器与激光发射器同轴安装，实现同轴视觉检测。在焊接过程中，通过此检测方法可直接拍摄激光束对准位置正下方的熔池、匙孔图像，并借助图像开展变化规律的分析，实现对焊接位置信息的识别、判断。2.3?红外传感检测法 此方法主要是利用红外温感系统直线方向对焊缝进行热量扫描，记录下红热状态的焊缝热能。在实际焊接技术应用中，可将传感技术安装在焊枪后，根据焊缝温度分布情况，可对焊缝缺陷部位、特征等进行识别。 3?实例分析焊接质量红外在线检测方法的应用 本文仅以红外传感检测法为例展开试验分析，以此实现对焊接质量的在线检测，此技术覆盖率大、图像采集速度快，为焊接缺陷检测提供了广泛的可能性。 焊接质量在线检测方法分析 刘振玲 （湘潭电机股份有限公司，湖南 湘潭 411101） 摘要：随着现代焊接生产的发展，传统的人工质量检验方法生产效率低、检验误差大、人工成本高等诸多问题越加凸显，对此应积极利用自动化、智能化技术，开发焊接质量在线检测系统，提高焊接质量检测效率、精确性等。本文首先分析了焊接质量在线检测方法的提出背景，并具体论述了几种焊接质量在线检测方法及其原理，最后以红外在线检测方法的应用为例展开探讨，验证了其应用的有效性与可行性。 关键词：焊接质量在线检测；背景；原理；系统设计；试验 中图分类号：TP391.41 文献标识码：A 文章编号：1671-0711（2018）10（下）-0091-02
江苏省建设工程质量检测人员岗位合格证考核试卷 钢结构焊缝质量检测试卷A （满分100分，时间80分钟） 姓名考试号单位 一、单项选择题（每题1分，共计40分） 1．超声波在弹性介质中传播时，下面哪句话是错误的 A.介质由近及远，一层一层地振动 B.能量逐层向前传播 C.遇到障碍物的尺寸只要大于声束宽度就会全部反射 D.遇到很小的缺陷会产生绕射 2．超声波声速c、波长λ与频率f之间的关系为 A. c=λf B. f=λc C. λ= cf D. c=λf 2 3．超声波入射到异质界面时，可能发生 A.反射 B.折射 C.波型转换 D.以上都是 4．超声波传播过程中，遇到尺寸与波长相当的障碍物时，将发生 A.只绕射，无反射 B.既反射，又绕射 C.只反射，无绕射 D.以上都可能 5．斜探头直接接触法探测钢板焊缝时，其横波： A.在有机玻璃斜楔块中产生 B.从晶片上直接产生 C.在有机玻璃与耦合层界面上产生 D.在耦合层与钢板界面上产生 6．远场范围的超声波可视为 A.平面波 B.柱面波 C.球面波 D.以上都不对 7．A型扫描显示中，从荧光屏上直接可获得的信息是： A.缺陷的性质和大小 B.缺陷的形状和取向 C.缺陷回波的大小和超声传播的时间 D.以上都是 8．探头上标的2.5MHz是指：
A.重复频率 B.工作频率 C.触发脉冲频率 D.以上都不对 9．仪器的垂直线性好坏会影响： A.缺陷的当量比较 B.AVG曲线面板的使用 C.缺陷的定位 D.以上都对 10．线聚焦探头声透镜的形状为 A.球面 B.平面 C.柱面 D.以上都可以 11．斜探头前沿长度和K值测定的几种方法中，哪种方法精度最高： A.半圆试块和横孔法 B.双孔法 C.直角边法 D.不一定，须视具体情况而定 12．用以标定或测试超声探伤系统的，含有模拟缺陷的人工反射体的金属块叫： A.晶体准直器 B.测角器 C.参考试块 D.工件 13. 像质计的作用是 A. 标记焊缝探伤位置 B. 防止胶片漏光 C. 防止胶片漏光 D. 定量评价射线底片影像质量 14．应用有人工反射体的参考试块主要目的是： A.作为探测时的校准基准，并为评价工件中缺陷严重程度提供依据 B.为探伤人员提供一种确定缺陷实际尺寸的工具 C.为检出小于某一规定的参考反射体的所有缺陷提供保证 D.提供一个能精确模拟某一临界尺寸自然缺陷的参考反射体 15．用底波法调节锻件探伤灵敏度时，下面有关缺陷定量的叙述中哪点是错误的? A.可不考虑探伤耦合差补偿 B.缺陷定量可采用计算法或A.V.G曲线法 C.可不使用试块 D.缺陷定量可不考虑材质衰减差修正 16．焊缝斜角探伤时，正确调节仪器扫描比例是为了： A.缺陷定位 B.缺陷定量 C.判定结构反射波和缺陷波 D.以上A和C

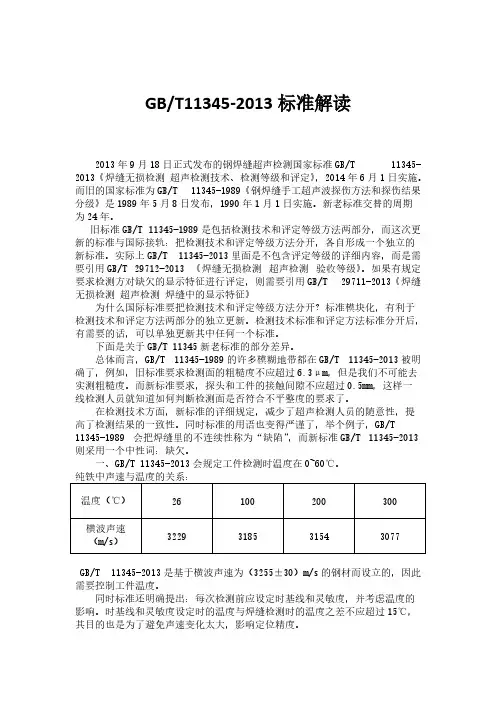

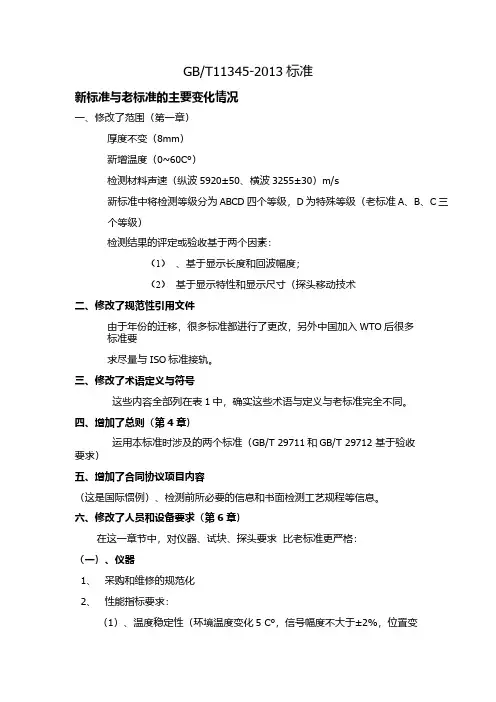

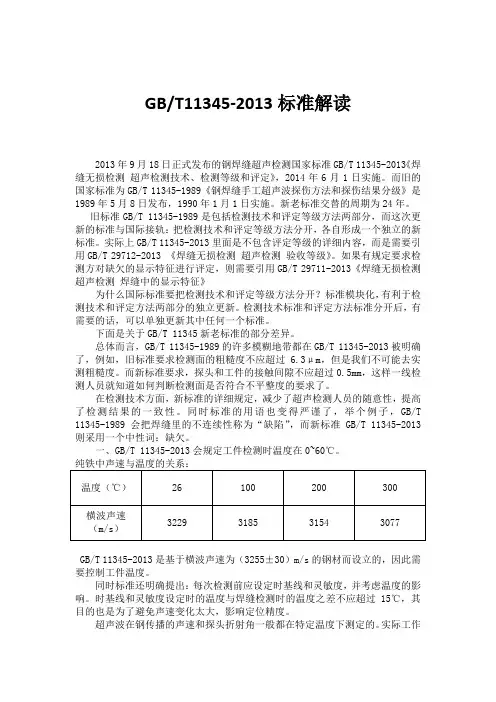

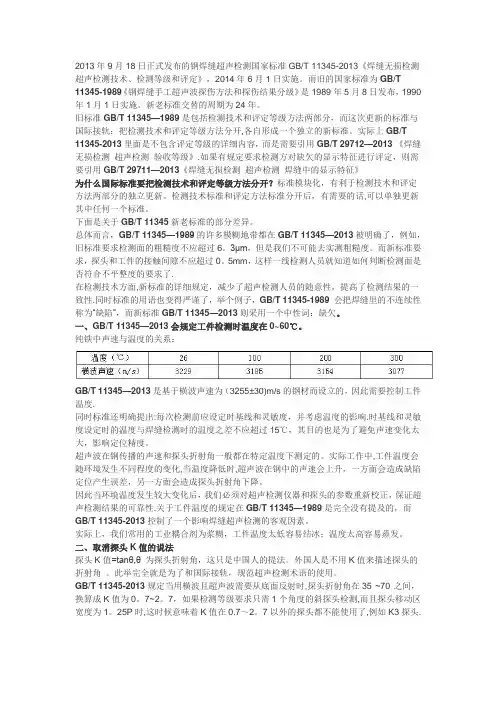

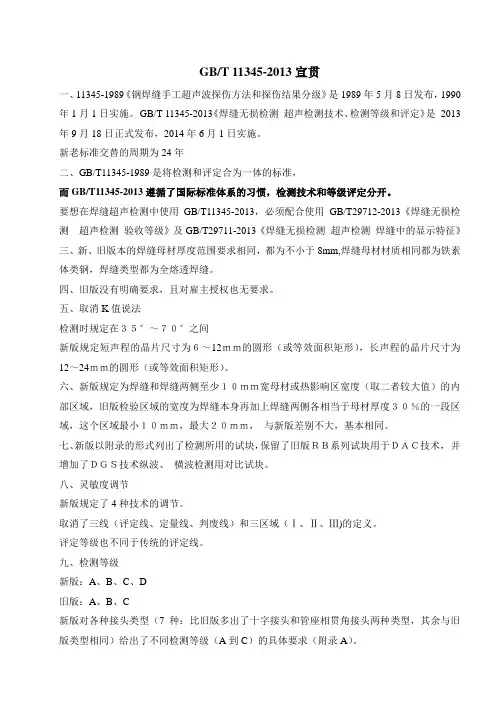

超声波探伤方法和探伤标准 发布人：宁波三江检测有限公司发布时间：2005-12-22 8:51:24 浏览次数：32 中华人民共和国国家标准 钢焊缝手工超声波探伤方法和探伤结果分级 11345-89 Method for manual ultrasonic testing and classification of testing results for ferritic steel wdlds 1 主题内容与适用范围 本标准规定了检验焊缝及热影响区缺陷,确定缺陷位置、尺寸和缺陷评定的一般方法及探伤结果的分级方法. 本标准适用于母材厚度不小于8mm的铁素体类钢全焊透熔化焊对接焊缝脉冲反射法手工超声波检验. 本标准不适用于铸钢及奥氏体不锈钢焊缝;外径小于159mm的钢管对接焊缝;内径小于等于200mm的管座角焊缝及外径小于250mm和内外径之比小于80%的纵向焊缝. 2 引用标准 ZB Y 344 超声探伤用探头型号命名方法 ZB Y 231 超声探伤用探头性能测试方法 ZB Y 232 超声探伤用1号标准试块技术条件 ZB J 04 001 A型脉冲反射式超声探伤系统工作性能测试方法 3 术语 3.1 简化水平距离l’ 从探头前沿到缺陷在探伤面上测量的水平距离. 3.2 缺陷指示长度△l 焊缝超声检验中,按规定的测量方法以探头移动距离测得的缺陷长度. 3.3 探头接触面宽度W 环缝检验时为探头宽度,纵缝检验为探头长度,见图1.
3.4 纵向缺陷 大致上平行于焊缝走向的缺陷. 3.5 横向缺陷 大致上垂直于焊缝走向的缺陷. 3.6 几何临界角β’ 筒形工件检验,折射声束轴线与内壁相切时的折射角. 3.7 平行扫查 在斜角探伤中,将探头置于焊缝及热影响区表面,使声束指向焊缝方向,并沿焊缝方向移动的扫查方法. 3.8 斜平行扫查 在斜角探伤中,使探头与焊缝中心线成一角度,平等于焊缝方向移动的扫查方法. 3.9 探伤截面 串列扫查探伤时,作为探伤对象的截,一般以焊缝坡口面为探伤截面,见图2. 3.10 串列基准线 串列扫查时,作为一发一收两探头等间隔移动基准的线.一般设在离探伤截面距离为0.5跨距的位置,见图2. 3.11 参考线 探伤截面的位置焊后已被盖住,所以施焊前应予先在探伤面上,离焊缝坡口一定距离画出一标记线,该线即为参考线,将作为确定串列基准线的依据,见图3. 3.12 横方形串列扫查 将发、收一组探头,使其入射点对串列基准线经常保持等距离平行于焊缝移动的扫查方法,见图4. 3.13 纵方形串列扫查 将发、收一组探头使其入射点对串列基准线经常保持等距离,垂直于焊缝移动的扫查方法,见图4. 4 检验人员 4.1 从事焊缝探伤的检验人员必须掌握超声波探伤的基础技术,具有足够的焊缝超声波
