线路板操作作业指导书
1.目的：
规范电路板的手工焊接作业程序，使操作者能正确安全的进行生产
2.范围：
适用于本公司现经过培训的操作人员
（1）电解 本项目电解铝生产采用熔盐电解法：其主要生产设备为预焙阳极电解槽,项目设计采用大面六点进电SY350型预焙阳极电解槽。铝电解生产所需的主要原材料为氧化铝、氟化铝和冰晶石，原料按工艺配料比例加入350KA 预焙阳极电解槽中，通入强大的直流电，在945－955℃温度下，将一定量砂状氧化铝及吸附了电解烟气中氟化物的载氟氧化铝原料溶解于电解质中，通过炭素材料电极导入直流电，使熔融状态的电解质中呈离子状态的冰晶石和氧化铝在两极上发生电化学反应，氧化铝不断分解还原出金属铝——在阴极(电解槽的底部)析出液态的金属铝。 电解槽中发生的电化学反应式如下： 2323497094032CO Al C O Al +?-+℃ ℃直流电 在阴极(电解槽的底部)析出液态的金属铝定期用真空抬包抽出送往铸造车间经混合炉除渣后由铸造机浇铸成铝锭。电解过程中析出的O 2同阳极炭素发生反应生成以CO 2为主的阳极气体，这些阳极气体与氟化盐水解产生的含氟废气、粉尘等含氟烟气经电解槽顶部的密闭集气罩收集后送到以Al 2O 3为吸附剂的干法净化系统处理，净化后烟气排入大气。被消耗的阳极定期进行更换，并将残极运回生产厂家进行回收处置。吸附了含氟气体的截氟氧化铝返回电解槽进行电解。 电解槽是在高温、强磁场条件下连续生产作业，项目设计采用大面六点进电SY350型预焙阳极电解槽，是目前我国较先进的生产设备。电解槽为6点下料，交叉工作，整个工艺过程均自动控制。电解槽阳极作业均由电解多功能机组完成。多功能机组的主要功能为更换阳极、吊运出铝抬包出铝、定期提升阳极母线、打壳加覆盖料等其它作业。 （2）氧化铝及氟化盐贮运供料系统 氧化铝及氟化盐贮运系统的主要任务是贮存由外购到厂的氧化铝和氟化盐 ，并按需要及时将其送到电解车间的电解槽上料箱内。

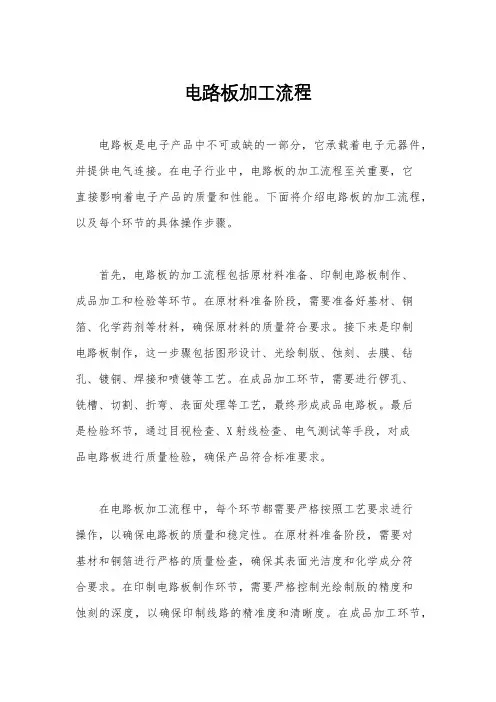

PCB生产工艺流程 一．目的： 将大片板料切割成各种要求规格的小块板料。 二．工艺流程： 三、设备及作用： 1．自动开料机：将大料切割开成各种细料。 2．磨圆角机：将板角尘端都磨圆。 3．洗板机：将板机上的粉尘杂质洗干净并风干。 4．焗炉：炉板，提高板料稳定性。 5．字唛机；在板边打字唛作标记。 四、操作规范： 1．自动开料机开机前检查设定尺寸，防止开错料。 2．内层板开料后要注意加标记分别横直料，切勿混乱。 3．搬运板需戴手套，小心轻放，防止擦花板面。 4．洗板后须留意板面有无水渍，禁止带水渍焗板，防止氧化。 5．焗炉开机前检查温度设定值。 五、安全与环保注意事项： 1． 1．开料机开机时，手勿伸进机内。 2． 2．纸皮等易燃品勿放在焗炉旁，防止火灾。 3． 3．焗炉温度设定严禁超规定值。 4． 4．从焗炉内取板须戴石棉手套，并须等板冷却后才可取板。 5． 5．用废的物料严格按MEI001规定的方法处理，防止污染环境。 七、切板 1. 设备：手动切板机、铣靶机、CCD打孔机、锣机、磨边机、字唛机、测厚仪； 2. 作用：层压板外形加工，初步成形； 3. 流程： 拆板→ 点点画线→ 切大板→ 铣铜皮→ 打孔→ 锣边成形→ 磨边→ 打字唛→测板厚 4. 注意事项： a. a. 切大板切斜边； b. b. 铣铜皮进单元； c. c. CCD打歪孔； d. d. 板面刮花。 入、环保注意事项： 1、 1、生产中产生的各种废边料如P片、铜箔由生产部收集回仓； 2、 2、内层成形的锣板粉、PL机的钻屑、废边框等由生产部收回仓变卖； 3、 3、其它各种废弃物如皱纹胶纸、废粘尘纸、废布碎等放入垃圾桶内由清洁工收走。废手套、废口罩等由生产部回仓。 4、 4、磨钢板拉所产生的废水不能直接排放，要通过废水排放管道排至废水部经其无害处理后方可排出。钻孔 一、一、目的： 在线路板上钻通孔或盲孔，以建立层与层之间的通道。
钣金件工艺 机加工生产加工工艺 钣金车间工艺要求流程 （1）钣金车间可根据图纸剪板下料，在相应位置冲孔和剪角剪边。以前工序完成后进行折弯加工；第一步必须进行调整尺寸定位，经检查后进行下一步折弯工艺。折弯后经检查合格组焊；组焊要求必须在工装和模型具下进行组焊。根据图纸要求焊接深度和点处焊接。焊点高度不得超过设计要求、焊机工艺要求；2mm以下必须用二氧化碳保护焊和氩弧焊接。不锈钢板必须用氩弧焊。焊接件加工成形后进行校整，经检查符合图纸要求后进行下一步打磨拉丝。打磨必须以
量角样板进行打磨，不得有凸出和凹缺。拉丝面光吉度必须按图纸要求进行。 （2）外协碳钢件表面处理喷漆工艺要求：喷沙或氧化面积不得小于总面积的95％，除去沙和氧化液进行表面防锈喷漆和电镀处理。经底部处理后再进行表漆加工，表漆加工必须三次进行完成。喷塑厚度不得小于0.35mm。钣金件经检验合格后进厂入半成品库待装。 （3）入库件摆放要求：小件要求码齐入架存放。大件必须有间隔层，可根据种类整齐存放。 机加件加工流程： （1）机加工件工艺要求；原材料进厂由质检部进行检验，根据国家有关数据进行检测，进厂材料必须检测厚度、硬度、和其本几何尺寸。 （2）下料；根据图纸几何尺寸加其本加工量下料，不得误差太大。 （3）机床加工；根据零件图纸选择基本定位面进行粗加工、精加工，加工几何尺寸保留磨量。 （4）铣床加工；根据零件图纸选择基本刀具装入刀库，在加工过程中注意更换刀库刀具，工件要保整公差。 （5）钳工；机加件加工完成后根要求进行画线钳工制做，在加工过程中必须用中心尖定位。大孔首先打小孔定位再用加工大孔。螺纹加工要在攻丝机进加工，不得有角度偏差。螺纹孔加工后螺栓要保

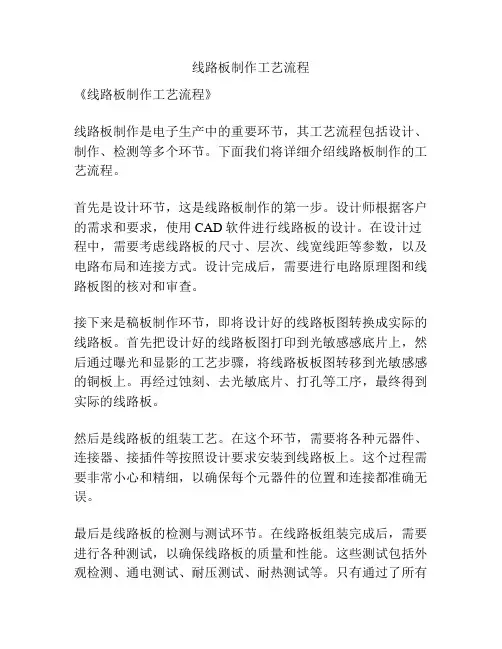

线路板制作工艺流程(一) 作者：pcbinf 发表时间：2009-10-15 前言 在印制电路板制造过程中，涉及到诸多方面的工艺工作，从工艺审查到生产到最终检验，都必须考虑到工艺质量和生产质量的监测和控制。为此，将曾通过生产实践所获得的点滴经验提供给同行，仅供参考。 第一章工艺审查和准备 工艺审查是针对设计所提供的原始资料，根据有关的"设计规范"及有关标准，结合生产实际，对设计部位所提供的制造印制电路板有关设计资料进行工艺性审查。工艺审查的要点有以下几个方面： 1，设计资料是否完整(包括：软盘、执行的技术标准等); 2，调出软盘资料，进行工艺性检查，其中应包括电路图形、阻焊图形、钻孔图形、数字图形、电测图形及有关的设计资料等; 3，对工艺要求是否可行、可制造、可电测、可维护等。 第二节工艺准备 工艺准备是在根据设计的有关技术资料的基础上，进行生产前的工艺准备。工艺应按照工艺程序进行科学的编制，其主要内容应括以下几个方面：
1，在制定工艺程序，要合理、要准确、易懂可行; 2，在首道工序中，应注明底片的正反面、焊接面及元件面、并且进行编号或标志; 3，在钻孔工序中，应注明孔径类型、孔径大小、孔径数量; 4，在进行孔化时，要注明对沉铜层的技术要求及背光检测或测定; 5，孔后进行电镀时，要注明初始电流大小及回原正常电流大小的工艺方法; 6，在图形转移时，要注明底片的药膜面与光致抗蚀膜的正确接触及曝光条件的测试条件确定后，再进行曝光; 7，曝光后的半成品要放置一定的时间再去进行显影; 8，图形电镀加厚时，要严格的对表面露铜部位进行清洁和检查;镀铜厚度及其它工艺参数如电流密度、槽液温度等; 9，进行电镀抗蚀金属-锡铅合金时，要注明镀层厚度; 10，蚀刻时要进行首件试验，条件确定后再进行蚀刻，蚀刻后必须中和处理; 11，在进行多层板生产过程中，要注意内层图形的检查或AOI检查，合格后再转入下道工序; 12，在进行层压时，应注明工艺条件; 13，有插头镀金要求的应注明镀层厚度和镀覆部位; 14，如进行热风整平时，要注明工艺参数及镀层退除应注意的事项;
生产工艺流程图和工艺描述 香肠工艺流程图 辅料验收原料肉验收 原料暂存肥膘解冻 精肉解冻水切丁辅料暂存分割热水漂洗1 漂洗2 加水绞肉 肠衣验收、暂存（处理）灌装、结扎 （包括猪原肠衣和蛋白肠衣） 咸水草、麻绳验收、暂存浸泡漂洗3 冷却 内包装 装箱、入库 出货
香肠加工工艺说明 加工步骤使用设备操作区域加工工艺的描述与说明 原料肉验收、暂存化验室、仓库 按照原料肉验收程序进行，并要求供应商 提供兽药残留达标保证函及兽医检疫检 验证明 辅料验收、暂 存 化验室、仓库按验收规程进行验收肥膘验收、暂 存 化验室、仓库按验收规程进行验收肠衣验收化验室按验收规程进行验收 肠衣处理腊味加工间天然猪肠衣加工前需用洁净加工用水冲洗，人造肠衣灌装前需用洁净加工用水润湿 咸水草、麻绳 验收 化验室按验收规程进行验收暂存仓库 浸泡腊味加工间咸水草、麻绳加工前需用洁净加工用水浸泡使之变软 解冻解冻间肉类解冻分 割间 ≤18℃、18～20h恒温解冻间空气解冻 分割分割台、刀具肉类解冻分 割间 将原料肉筋键、淋巴、脂肪剔除、并分割 成约3cm小肉块 加工步骤使用设备操作区域加工工艺的描述与说明 漂洗2 水池肉类解冻分 割间 加工用水漂洗，将肉的污血冲洗干净 绞肉绞肉机肉类解冻分 割间 12℃以下，采用Φ5mm孔板 肥膘切丁切丁机肉类解冻分 割间 切成0.5cm长的立方
漂洗1 水池肉类解冻分 割间 水温45－60℃，洗去表面游离油脂、碎肉 粒 灌装、结扎灌肠机香肠加工间按产品的不同规格调节肠体长度，处理量800~1200kg/h ，温度≦12℃ 漂洗3 水池香肠加工间水温45～60℃，清洗肠体表面油脂、肉碎 冷却挂肠杆预冷车间12℃下冷却0.5～1小时，中心温度≦25℃ 内包装真空机、电子 秤、热封口机 内包装间 将待包装腊肠去绳后按不同规格称重，装 塑料袋、真空包装封口 装箱、入库扣扎机、电子 秤 外包装间、成 品仓库 将真空包装的产品装彩袋封口，按不同规 格装箱、核重、扣扎放入成品库并挂牌标 识。
电路板制作流程（稿） 李仕兵日期：2003-2-13 电路板制作是一门专业的学问，它涉及了很多方面的知识，如电学、磁学、美学、机械学、空间想象思维等多方面的知识，还需要了解市场行情，电子科技发展等。可以说，一块简单或要求不高的电路板，只要学会了制作工具（如PROTEL9）就可以制作。但一块好的要求高的电路板，你就要从原理图优化设计，到PCB的合理布置都要经过精心的考虑。电路板的绘制要有讲究，不能随便放置元件，在考虑电气性能通过良好的基础上，要考虑到元件的大小、高低搭配一致，做到有层次感。电路板上属于同一功能块的元件应尽量放在一起，发热量大的元件要用较宽的敷铜区把元件底部与元件外的空区域连接在一起，利用了铜的良导热性把热量导走到外面的大面积处，增大散热面积，便于散热。好的板需要考虑线路简洁，电路通畅，电磁兼容，抗干扰能力强，是高频要上得去，元件在电路板上密度要大致均匀，高低适当，尽量美观大方。 拿到一幅电路图，首先看清楚电路的原理、功能，控制和被控对象，理清电路的逻辑。制作电路板，尽可能做到“一次定型”，避免浪费现象。 绘制电路板的过程步骤，一般如下： 位按键用RST或RESET等。也可使用自动标注，把各个元件标注不同的序号，但一般都是自动标注带问号 （?）的，如R?，D?等，这样使个类元件名称分开，方便查阅和检查。 2?电气规则检查。简单的原理图出错几率比较小，复杂的电路原理图由于所用元件较多，网络节点较多，网络繁复，这样人为检查就容易漏掉一些错误，如网络标号多一字母或少一字母，有时又只写了一个网络标号，或者有两个元件用同一个名的，这些错误使用电气规则检查一般都能检查岀来。还有一些电路原理上的错误，可以在后来绘制PCB时，通过仔细的分析发现。 3?封装。给元件一个合适的外形形状，便于使实物与所绘制的PCB板对应。一个元件可以使用不同的 封装，一个封装也可用于不同的元件。适当的封装应该是和元件刚好配合，这样就需要在元件封装前了解 实物的大小，管脚间距，外形尺寸。常用封装如：
PCB电路板工艺流程(1) PCB（印刷电路板）的原料是玻璃纤维，这种材料我们在日常生活中出处可见，比如防火布、防火毡的核心就是玻璃纤维，玻璃纤维很容易和树脂相结合，我们把结构紧密、强度高的玻纤布浸入树脂中，硬化就得到了隔热绝缘、不易弯曲的PCB 基板了--如果把PCB板折断，边缘是发白分层，足以证明材质为树脂玻纤。 光是绝缘板我们不可能传递电信号，于是需要在表面覆铜。所以我们把PCB板也称之为覆铜基板。在工厂里，常见覆铜基板的代号是FR-4，这个在各家板卡厂商里面一般没有区别，所以我们可以认为大家都处于同一起跑线上，当然，如果是高频板卡，最好用成本较高的覆铜箔聚四氟乙烯玻璃布层压板。 覆铜工艺很简单，一般可以用压延与电解的办法制造，所谓压延就是将高纯度（>99.98％）的铜用碾压法贴在PCB基板上--因为环氧树脂与铜箔有极好的粘合性，铜箔的附着强度和工作温度较高，可以在260℃的熔锡中浸焊而无起泡。 这个过程颇像擀饺子皮，最薄可以小于1mil（工业单位：密耳，即千分之一英寸，相当于0.0254mm）。如果饺子皮这么薄的话，下锅肯定漏馅！所谓电解铜这个在初中化学已经学过，CuSO4电解液能不断制造一层层的"铜箔"，这样容易控制厚度，时间越长铜箔越厚！通常厂里对铜箔的厚度有很严格的要求，一般在0.3mil 和3mil之间，有专用的铜箔厚度测试仪检验其品质。像古老的收音机和业余爱好者用的PCB上覆铜特别厚，比起电脑板卡工厂里品质差了很远。 控制铜箔的薄度主要是基于两个理由：一个是均匀的铜箔可以有非常均匀的电阻温度系数，介电常数低，这样能让信号传输损失更小，这和电容要求不同，电容要求介电常数高，这样才能在有限体积下容纳更高的容量，电阻为什么比电容个头要小，归根结底是介电常数高啊！ 其次，薄铜箔通过大电流情况下温升较小，这对于散热和元件寿命都是有很大好处的，数字集成电路中铜线宽度最好小于0.3cm也是这个道理。制作精良的PCB 成品板非常均匀，光泽柔和（因为表面刷上阻焊剂），这个用肉眼能看出来，但要光看覆铜基板能看出好坏的人却不多，除非你是厂里经验丰富的品检。 对于一块全身包裹了铜箔的PCB基板，我们如何才能在上面安放元件，实现元件--元件间的信号导通而非整块板的导通呢？板上弯弯绕绕的铜线，就是用来实现电信号的传递的，因此，我们只要把铜箔蚀掉不用的部分，留下铜线部分就可以了。 如何实现这一步，首先，我们需要了解一个概念，那就是"线路底片"或者称之为"线路菲林"，我们将板卡的线路设计用光刻机印成胶片，然后把一种主要成分对特定光谱敏感而发生化学反应的感光干膜覆盖在基板上，干膜分两种，光聚合型和光分解型，光聚合型干膜在特定光谱的光照射下会硬化，从水溶性物质变成水不溶性而光分解型则正好相反。 这里我们就用光聚合型感光干膜先盖在基板上，上面再盖一层线路胶片让其曝光，曝光的地方呈黑色不透光，反之则是透明的（线路部分）。光线通过胶片照射到感光干膜上--结果怎么样了？凡是胶片上透明通光的地方干膜颜色变深开始硬化，紧紧包裹住基板表面的铜箔，就像把线路图印在基板上一样，接下来我们经过显影步骤(使用碳酸钠溶液洗去未硬化干膜)，让不需要干膜保护的铜箔露出来，这称作脱膜（Stripping）工序。接下来我们再使用蚀铜液(腐蚀铜的化学药品)对基板进行
5.供水工艺流程图及文字说明 5.1、工艺流程图如下： 5.2、地下水群井取水，由一级泵站加压到净水厂清水池进行调蓄，消毒后由二级泵站加压经管网到用户。
6、集中式供水单位卫生突发事故应急预案 6.1编制目的 为应对农村饮水安全卫生突发事件，建立健全农村饮水安全卫生应急机制，正确应对和高效处置农村饮水安全卫生突发性事件，保障人民群众饮水安全，维护人民群众的生命健康和社会稳定，促进社会全面、协调、可持续发展。 6.2指挥体系 区人民政府成立任城区农村饮水安全卫生应急指挥部，总指挥由区长担任，分管农业的副区长任副总指挥，区政府办、区发展和改革委员会、区水务局、区财政局、区民政局、区卫生局、区环保局、区公安局、区广电局等有关部门和单位为指挥部成员单位，其负责同志为应急指挥部成员。指挥部下设办公室及专家组，办公室设在区水务局，办公室主任由区水务局局长兼任。 各镇（街道）成立相应的指挥机构，由镇（街道）主要负责人任总指挥，相关部门为成员单位，办公室设在各镇（街道）农业服务中心。 6.3饮水安全组织机构的职责 一、指挥部职责 1、贯彻落实国家、省、市有关重大生产安全事故预防和应急救援的规定； 2、及时了解掌握农村饮水重大安全事件情况，指挥、协调和组织重大安全事件的应急处置工作,根据需要向上级政府和水利部门报告事件情况和应急措施； 3、审定全区农村饮水重大安全事件应急工作制度和应急预案； 4、在应急响应时，负责协调公安、水务、环保、卫生防疫、医疗救护等相关部门开展应急救援工作；
5、负责指导、督促、检查下级应急指挥机构的工作。 二、指挥部办公室职责 指挥部办公室负责指挥部的日常工作。其职责是：起草全区农村饮水重大安全事件应急工作制度和应急预案；负责农村饮水突发性事件信息的收集、分析、整理，并及时向指挥部报告；协调指导事发地应急指挥机构组织勘察、设计、施工力量开展抢险排险、应急加固、恢复重建工作；负责协调公安、水务、环保、卫生等部门组织救援工作；协助专家组的有关工作；负责对潜在隐患工程不定期安全检查，及时传达和执行上级有关部门的各项决策和指令，并检查和报告执行情况；负责组织应急响应期间新闻发布工作。 三、指挥部成员单位职责 区发展和改革委员会：负责重点农村饮水安全工程、物资储备计划下达。 区财政局：负责农村饮水安全应急工作经费、恢复重建费用及时安排和下拨；负责农村饮水安全应急经费使用的监督和管理。 区公安局：负责维持水事秩序，严厉打击破坏水源工程、污染水源等违法犯罪活动，确保饮水工程设施安全。 区民政局：负责统计核实遭受农村饮水安全突发性事件的灾情；负责协助区、镇政府做好遭受农村饮水安全突发性事件群众的生活救济工作。 区水务局：负责全区农村饮水安全工程的规划，提供农村饮水重大安全事件信息、预案以及工作方案；负责恢复农村饮水安全工程所需经费的申报和计划编制。 区卫生局：负责遭受农村饮水安全突发性事件村、镇的卫生防疫和医疗救护工作及饮用水源的水质监测和卫生保障。 区环保局：负责水源地环境保护工作，制止向河流、水库等水域排放污水和固体废物的行为，应急处理水污染事件。 区广电局：负责农村饮水安全法规、政策的宣传，及时准确报道
电路板工艺流程 一．目的： 将大片板料切割成各种要求规格的小块板料。 二．工艺流程： 三、设备及作用： 1．自动开料机：将大料切割开成各种细料。 2．磨圆角机：将板角尘端都磨圆。 3．洗板机：将板机上的粉尘杂质洗干净并风干。 4．焗炉：炉板，提高板料稳定性。 5．字唛机；在板边打字唛作标记。 四、操作规范： 1．自动开料机开机前检查设定尺寸，防止开错料。 2．内层板开料后要注意加标记分别横直料，切勿混乱。 3．搬运板需戴手套，小心轻放，防止擦花板面。 4．洗板后须留意板面有无水渍，禁止带水渍焗板，防止氧化。 5．焗炉开机前检查温度设定值。 五、安全与环保注意事项： 1．1．开料机开机时，手勿伸进机内。 2．2．纸皮等易燃品勿放在焗炉旁，防止火灾。 3．3．焗炉温度设定严禁超规定值。 4．4．从焗炉内取板须戴石棉手套，并须等板冷却后才可取板。5．5．用废的物料严格按MEI001规定的方法处理，防止污染环境。
七、切板 1. 设备：手动切板机、铣靶机、CCD打孔机、锣机、磨边机、字唛机、测厚仪； 2. 作用：层压板外形加工，初步成形； 3. 流程： 拆板→点点画线→切大板→铣铜皮→打孔→锣边成形→磨 边→打字唛→测板厚 4. 注意事项： a. 切大板切斜边； b.铣铜皮进单元； c. CCD打歪孔； d. 板面刮花。 八、环保注意事项： 1、生产中产生的各种废边料如P片、铜箔由生产部收集回仓； 2、内层成形的锣板粉、PL机的钻屑、废边框等由生产部收回仓变卖； 3、其它各种废弃物如皱纹胶纸、废粘尘纸、废布碎等放入垃圾桶内由清洁工收走。废手套、废口罩等由生产部回仓。 4、磨钢板拉所产生的废水不能直接排放，要通过废水排放管道排至废水部经其无害处理后方可排出。 钻孔 一、目的： 在线路板上钻通孔或盲孔，以建立层与层之间的通道。 二、工艺流程： 1．双面板：

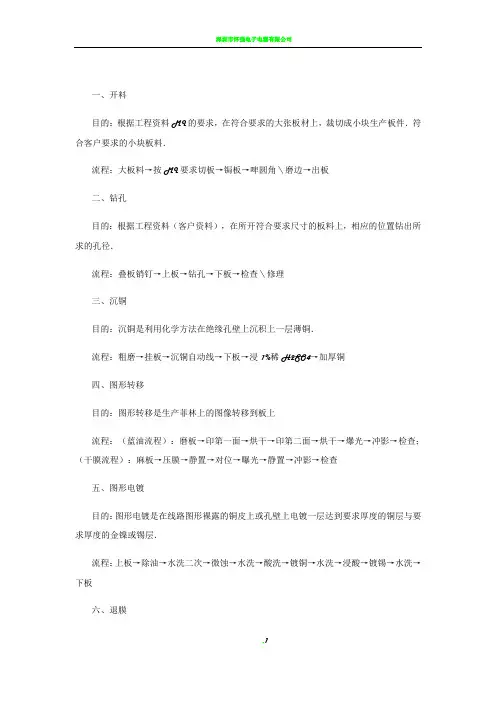

PCB板制造工艺流程 PCB板的分类 1、按层数分：①单面板②双面板③多层板 2、按镀层工艺分：①热风整平板②化学沉金板③全板镀金板④热风整平+金手指 3、⑤ 化学沉金+金手指4、⑥全板镀金+金手指5、⑦沉锡⑧沉银⑨OSP板 各种工艺多层板流程 ㈠热风整平多层板流程：开料——内层图像转移：（内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜）——AOI——棕化——层压——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——丝印字符——热风整平——铣外形——电测——终检——真空包装 ㈡热风整平+金手指多层板流程：开料——内层图像转移：（内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜）——AOI——棕化——层压——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——镀金手指——丝印字符——热风整平——铣外形——金手指倒角——电测——终检——真空包装 ㈢化学沉金多层板流程：开料——内层图像转移：（内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜）——AOI——棕化——层压——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——化学沉金——丝印字符——铣外形——电测——终检——真空包装 ㈣全板镀金板多层板流程：开料——内层图像转移：（内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜）——AOI——棕化——层压——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀镍金、褪膜、蚀刻、褪锡）——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——丝印字符——铣外形——电测——终检——真空包装（全板镀金板外层线路不补偿） ㈤全板镀金+金手指多层板流程：开料——内层图像转移：（内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜）——AOI——棕化——层压——钻孔——沉铜——板镀——外光成像①（外层磨板、外层贴膜、菲林对位、曝光、显影）——图形电镀铜——镀镍金——外光成像②（W—250干膜）——镀金手指——褪膜——蚀刻——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——镀金手指——丝印字符——铣外形——金手指倒角——电测——终检——真空包装 ㈥化学沉金+金手指多层板流程：开料——内层图像转移：（内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜）——AOI——棕化——层压——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——化学沉金——丝印字符——外光成像②（交货面积＞1平方米）/贴蓝胶带（交货面积≤1平方米）——镀金手指——铣外形——金手指倒角——电测——终检——真空包装 ㈦单面板流程（热风整平为例）：开料——钻孔——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——AOI——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——丝印字符——热风整平——铣外形——电测——终检——真空包装（注：①因没有金属化孔，所以没有电测与沉铜板镀②外层线路菲林除全板镀金板用正片菲林外，其它都用负片） ㈧双面板流程（热风整平为例）：开料——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——丝印字符——热风整平——铣外形——
PCB（印刷电路板）的原料是玻璃纤维，这种材料我们在日常生活中出处可见，比如防火布、防火毡的核心就是玻璃纤维，玻璃纤维很容易和树脂相结合，我们把结构紧密、强度高的玻纤布浸入树脂中，硬化就得到了隔热绝缘、不易弯曲的PCB基板了--如果把PCB板折断，边缘是发白分层，足以证明材质为树脂玻纤。 光是绝缘板我们不可能传递电信号，于是需要在表面覆铜。所以我们把PCB板也称之为覆铜基板。在工厂里，常见覆铜基板的代号是FR-4，这个在各家板卡厂商里面一般没有区别，所以我们可以认为大家都处于同一起跑线上，当然，如果是高频板卡，最好用成本较高的覆铜箔聚四氟乙烯玻璃布层压板。 覆铜工艺很简单，一般可以用压延与电解的办法制造，所谓压延就是将高纯度（>99.98％）的铜用碾压法贴在PCB基板上--因为环氧树脂与铜箔有极好的粘合性，铜箔的附着强度和工作温度较高，可以在260℃的熔锡中浸焊而无起泡。 这个过程颇像擀饺子皮，最薄可以小于1mil（工业单位：密耳，即千分之一英寸，相当于0.0254mm）。如果饺子皮这么薄的话，下锅肯定漏馅！所谓电解铜这个在初中化学已经学过，CuSO4电解液能不断制造一层层的"铜箔"，这样容易控制厚度，时间越长铜箔越厚！通常厂里对铜箔的厚度有很严格的要求，一般在0.3mil和3mil之间，有专用的铜箔厚度测试仪检验其品质。像古老的收音机和业余爱好者用的PCB上覆铜特别厚，比起电脑板卡工厂里品质差了很远。 控制铜箔的薄度主要是基于两个理由：一个是均匀的铜箔可以有非常均匀的电阻温度系数，介电常数低，这样能让信号传输损失更小，这和电容要求不同，电容要求介电常数高，这样才能在有限体积下容纳更高的容量，电阻为什么比电容个头要小，归根结底是介电常数高啊！ 其次，薄铜箔通过大电流情况下温升较小，这对于散热和元件寿命都是有很大好处的，数字集成电路中铜线宽度最好小于0.3cm也是这个道理。制作精良的PCB成品板非常均匀，光泽柔和（因为表面刷上阻焊剂），这个用肉眼能看出来，但要光看覆铜基板能看出好坏的人却不多，除非你是厂里经验丰富的品检。 对于一块全身包裹了铜箔的PCB基板，我们如何才能在上面安放元件，实现元件--元件间的信号导通而非整块板的导通呢？板上弯弯绕绕的铜线，就是用来实现电信号的传递的，因此，我们只要把铜箔蚀掉不用的部分，留下铜线部分就可以了。 如何实现这一步，首先，我们需要了解一个概念，那就是"线路底片"或者称之为"线路菲林"，我们将板卡的线路设计用光刻机印成胶片，然后把一种主要成分对特定光谱敏感而发生化学反应的感光干膜覆盖在基板上，干膜分两种，光聚合型和光分解型，光聚合型干膜在特定光谱的光照射下会硬化，从水溶性物质变成水不溶性而光分解型则正好相反。 这里我们就用光聚合型感光干膜先盖在基板上，上面再盖一层线路胶片让其曝光，曝光的地方呈黑色不透光，反之则是透明的（线路部分）。光线通过胶片照射到感光干膜上--结果怎么样了？凡是胶片上透明通光的地方干膜颜色变深开始硬化，紧紧包裹住基板表面的铜箔，就像把线路图印在基板上一样，接下来我们经过显影步骤(使用碳酸钠溶液洗去未硬化干膜)，让不需要干膜保护的铜箔露出来，这称作脱膜（Stripping）工序。接下来我们再使用蚀

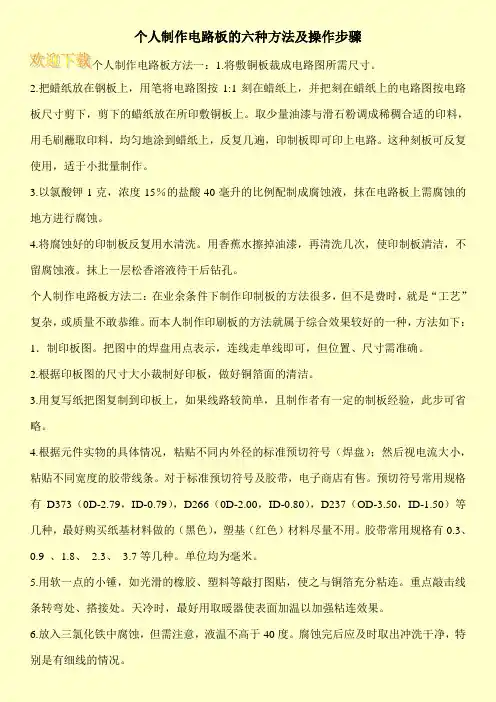

线路板生产流程(一) 多种不同工艺的PCB 流程简介 *单面板工艺流程 下料磨边T钻孔T外层图形T(全板镀金)7蚀刻T检验T丝印阻焊T (热风整平)7丝印 字符T外形加工T测试T检验 *双面板喷锡板工艺流程 下料磨边7钻孔7沉铜加厚7外层图形7镀锡、蚀刻退锡7二次钻孔7检验7丝印阻焊7镀金插头7热风整平7丝印字符7外形加工7测试7检验 *双面板镀镍金工艺流程 下料磨边7钻孔7沉铜加厚7外层图形7镀镍、金去膜蚀刻7二次钻孔7检验7丝印阻焊7 丝印字符7外形加工7测试7检验 *多层板喷锡板工艺流程下料磨边7钻定位孔7内层图形7内层蚀刻7检验7黑化7层压7钻孔7沉铜加厚7外层图形7镀锡、蚀刻退锡7二次钻孔7检验7丝印阻焊7镀金插头7热风整平7丝印字符7外形加工7测试7检验 *多层板镀镍金工艺流程下料磨边7钻定位孔7内层图形7内层蚀刻7检验7黑化7层压7钻孔7沉铜加厚7外层图形7镀金、去膜蚀刻7二次钻孔7检验7丝印阻焊7丝印字符7外形加工7测试7检验 *多层板沉镍金板工艺流程下料磨边7钻定位孔7内层图形7内层蚀刻7检验7黑化7层压7钻孔7沉铜加厚7外层图形7镀锡、蚀刻退锡7二次钻孔7检验7丝印阻焊7化学沉镍金7丝印字符7外形加工7 测试7检验 一步一步教你手工制作PCB 制作PCB 设备与器材准备 (1) DM-2100B 型快速制板机1 台 (2) 快速腐蚀机1 台 (3) 热转印纸若干 (4) 覆铜板1 张 (5) 三氯化铁若干 (6) 激光打印机1 台 (7) PC机1台
(8) 微型电钻1个 (1) DM-2100B型快速制板机 DM 一2100B型快速制板机是用来将打印在热转印纸上的印制电路图转印到覆铜板上的设备， 1) 【电源】启动键一按下并保持两秒钟左右，电源将自动启动。 2) 【加热】控制键一当胶辊温度在100C以上时，按下该键可以停止加热，工作状态显示 为闪动的“ C”。再次按下该键，将继续进行加热，工作状态显示为当前温度；按下此键后， 待胶辊温度降至100C以下，机器将自动关闭电源；胶辊温度在100C以内时，按下此键， 电源将立即关闭。 3) 【转速】设定键一按下该键将显示电机转速比，其值为30(0.8转/分)?80(2.5转份)。按 下该键的同时再按下”上"或"下"键，可设定转印速度。 4) 【温度】设定键一显示器在正常状态下显示转印温度，按下此键将显示所设定温度值。 最高设定温度为180~C，最低设定温度为100C ;按下此键的同时再按下”上"或"下"键，可设定温度。 5) "上"和"下"换向键一开机时系统默认为退出状态，制板过程中，若需改变转向，可直接按此键。 (2) 快速腐蚀机 快速腐蚀机是用来快速腐蚀印制板的。 其基本原理是，利用抗腐蚀小型潜水泵使三氯化铁溶液进行循环，被腐蚀的印制版就处 在流动的腐蚀溶液中。为了提高腐蚀速度，可加热腐蚀溶液的温度。 (3) 热转印纸 热转印纸是经过特殊处理的、通过高分子技术在它的表面覆盖了数层特殊材料的专用纸，具有耐高温不粘连的特性? (4) 微型电钻 微型电钻是用来对腐蚀好的印制电路板进行钻孔的。 4 ?实训步骤与报告 (1). PCB图的打印方法 启动Protel 98 一打开设计的PCB图-单击菜单栏中的File-Setup Printer 一获得Printer Setup 对话框.
产品生产流程图
３.4回流炉的温度设定依照后页的温度曲线要求。 3.5目检作业依照《PCＢＡ目检作业指导书》进行作业。 3.6焊接 3.6．1焊接操作的基本步骤： （1)、准备施焊；左手拿焊丝,右手握烙铁,进入备焊状态。要求烙铁头保持干净,无焊渣等氧化物,并在表面镀有一层焊锡。 (2）、加热焊件;烙铁头靠在两焊件的连接处，加热整个焊件全体,时间大约１~2秒钟。对于在印制板上焊接件
来说，要注意使烙铁同时接触焊盘的元器件的引线。 （3)、送入焊丝;焊接的焊接面被加热到一定温度时,焊锡丝从烙铁对面接触焊件。 (4）、移开焊丝;当焊锡丝熔化一定量后，立即向左上450 方向移开焊锡丝。 (5)、移开烙铁;焊锡浸润焊盘的焊部位以后,向右上450方向移开烙铁,结束焊接。从第三步开始到第五步结束, 时间大约1~3秒钟。 3.６．2常见的不良焊点及其形成原因
3.6.3正确的防静电操作 1操作ＥS D元件时必须始终配戴不良好的接地的手带，手带须与人的皮肤相触。 ２必须用保护罩运送和储存静电敏感元件。 3清点元器件时尽可能不将其从保护套中取出来。 ４只有在无静电工作台才可以将元件从保护套中取出来。 ５在无防静电设备时，不准将静电敏感元件用手传递。 ６避免衣服和其它纺织品与元件接触。 7最好是穿棉布衣服和混棉料的短袖衣。 8将元件装入或拿出保护套时,保护套要与抗静电面接触。 ９保护工作台或无保护的器件远离所有绝缘材料。 １0当工作完成后将元件放回保护套中。 １１必须要用的文件图纸要放入防静电套中，纸会产生静电。 １2不可让没带手带者触摸元件,对参观者要留意这点。 13不可在有静电敏感的地方更换衣服。 １4取元件时只可拿元件的主体。 1５不可将元件在任何表面滑动。 1６每日测试手带 ３.７组装 组装流程 3.8功能检测 将阅读器通过RS-232或USＢ连接PC,在ＰC上向阅读器发送操作指令，把阅读距离测试模拟卡放在阅读器上 方３mm~10mm之间,阅读器对操作指令进行应答，并把结果返回PC。 3.9产品包装 ３.9.1码放规格：

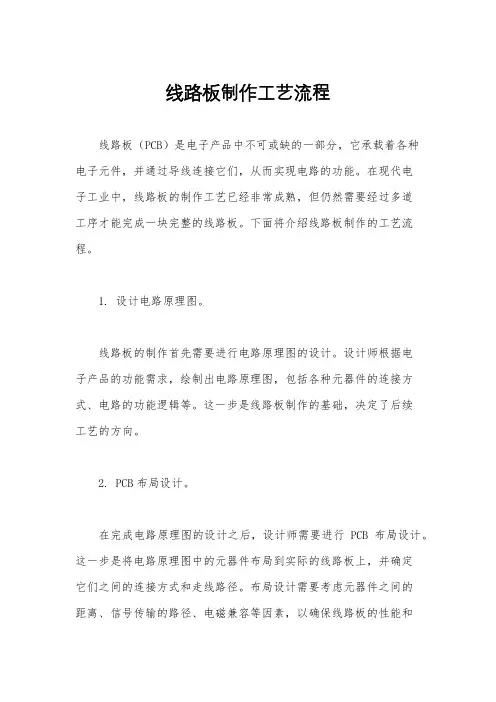

pcb制作流程： 根据电路功能需要设计原理图。原理图的设计主要是依据各元器件的电气性能根据需要进行合理的搭建，通过该图能够准确的反映出该PCB电路板的重要功能，以及各个部件之间的关系。原理图的设计是PCB制作流程中的第一步，也是十分重要的一步。通常设计电路原理图采用的软件是PROTEl。 原理图设计完成后，需要更近一步通过PROTEL对各个元器件进行封装，以生成和实现元器件具有相同外观和尺寸的网格。元件封装修改完毕后,要执行Edit/Set Preference/pin 1设置封装参考点在第一引脚.然后还要执行Report/Component Rule check 设置齐全要检查的规则,并OK.至此,封装建立完毕。 正式生成PCB。网络生成以后，就需要根据PCB面板的大小来放置各个元件的位置，在放置时需要确保各个元件的引线不交叉。放置元器件完成后，最后进行DRC检查，以排除各个元器件在布线时的引脚或引线交叉错误，当所有的错误排除后，一个完整的pcb设计过程完成。利用专门的复写纸张将设计完成的PCB图通过喷墨打印机打印输出，然后将印有电路图的一面与铜板相对压紧，最后放到热交换器上进行热印，通过在高温下将复写纸上的电路图墨迹粘到铜板上。 制板。调制溶液，将硫酸和过氧化氢按3：1进行调制，然后将含有墨迹的铜板放入其中，等三至四分钟左右，等铜板上除墨迹以外的地方全部被腐蚀之后，将铜板取去，然后将清水将溶液冲洗掉。
打孔。利用凿孔机将铜板上需要留孔的地方进行打孔，完成后将各个匹配的元器件从铜板的背面将两个或多个引脚引入，然后利用焊接工具将元器件焊接到铜板上。 焊接工作完成后，对整个电路板进行全面的测试工作，如果在测试过程中出现问题，就需要通过第一步设计的原理图来确定问题的位置，然后重新进行焊接或者更换元器件。当测试顺利通过后，整个电路板就制作完成了。
