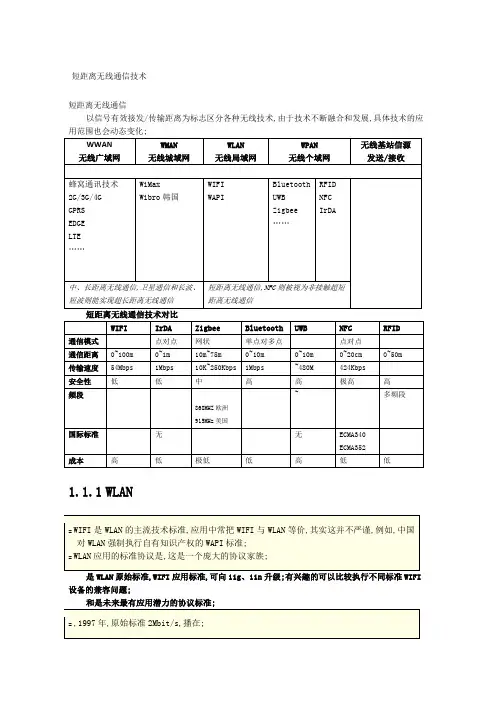

短距离无线通信技术
1.1短距离无线通信
以信号有效接发/传输距离为标志区分各种无线技术，由于技术不断融合和发展，具体
技术的应用围也会动态变化。
WWAN
无线广域网
WMAN
无线城域网
WLAN
无线局域网
WPAN
无线个域网
无线基站（信源）
发送/接收
蜂窝通讯技术
2G/3G/4G
GPRS
EDGE
LTE
……
WiMax
Wibro（国）
802.16
WIFI
WAPI
802.11
Bluetooth
UWB
Zigbee
……
RFID
NFC
IrDA
中、长距离无线通信，卫星通信和长波、
短波则能实现超长距离无线通信
短距离无线通信，NFC则被视为非接触超
短距离无线通信
WIFI IrDA Zigbee Bluetooth UWB NFC RFID
通信模式点对点网状单点对多点点对点
通信距离0~100m 0~1m 10m~75m 0~10m 0~10m 0~20cm 0~50m
传输速度54Mbps 1Mbps 10K~250Kbps 1Mbps 53.3~480M 424Kbps
安全性低低中高高极高高
频段 2.4GHz 2.4GHz
868MHZ欧洲
915MHz美国
2.4GHz
3.1~10.6G 13.56MHz 多频段
国际标准802.11b
802.11g
无802.15.4 802.15.1x 无ECMA340
ECMA352
成本高低极低低高低低
1.1.1WLAN
WIFI是WLAN的主流技术标准，应用中常把WIFI与WLAN等价，其实这并不严谨，例如，中国对WLAN强制执行自有知识产权的WAPI标准。
WLAN应用的标准协议是802.11，这是一个庞大的协议家族。
802.11是WLAN原始标准，WIFI应用802.11b标准，可向11g、11n升级。有兴趣的可
以比较执行不同标准WIFI设备的兼容问题。
1.1.2Zigbee
?仿生学思想
Zigbee一词源自蜜蜂群在发现花粉位置时，通过跳ZigZag形舞蹈和扇动翅膀来告知同伴，达到交换信息的目的。借此称呼一种专注于低功耗、低成本、低复杂度、低速率的近程无线网络通信技术。
Zigbee实现在数百上千个微小的网络节点（Zigbee网络模块）之间互相协调通信，以接力的方式通过无线电波从一个节点传到另一个节点，最后接入计算设备或由其它热点如WiMax、WIFI等中继。
?Zigbee Vs Bluetooth Vs RFID
用途：Zigbee和蓝牙更多用于数据传输，RFID更多用于标识
组网：Zigbee组网自由限制小最多可组成65000个节点的大网，蓝牙最多与相邻8个设备组网
速率：Zigbee是低速，蓝牙是高速（技术在不断融合和发展，低速率是相对的）
功耗：Zigbee低功耗，两节干电池常能支持模块应用半年之久，蓝牙高耗能
激活：Zigbee 的响应速度较快，从睡眠转入工作状态只需15ms，节点连接进入网络只需30ms，进一步节省了电能。蓝牙需要3～10s、WiFi 需要3s。
智能交通
道路安全报警：高速路上的车辆速度都非常快，一旦前方道路发生意外（车辆抛锚、碰撞；道路塌陷等），前方的车辆（或故障车辆自动）发出道路安全报警信息，及时通知后面的车辆，以避免造成（更大的）事故。
交通拥塞信息通知和实时路况感知：在城市道路路况实时采集的基础上，通过路口网络设施将信息及时传递给车辆，并且在车辆之间分发共享。
协作式的车辆碰撞避免：每个车辆感知周围的车辆的位置、速度、是否踩刹车等信息，通过智能装置分析，及时感知危险状况并提醒驾驶员，从而避免驾驶员判断不足造成的车祸。这在驾驶员视线受限的情况下非常有用。
无信号灯路口的车辆防碰撞系统：无信号灯的路口由于车流量小，司机经常因为麻痹大意而造成车祸。可以在路口设置车辆传感器和智能防碰撞检测器，在两个交叉方向出现车辆时，通过特殊信号及时提醒司机避险。
自适应巡航控制：高级轿车的自适应巡航控制依赖于自组网的支持；而自适应巡航控制又为“巡航车队”（多个速度一致的车排成一个队伍，车与车之间距离比较短，可以提高高速道路的吞吐率）的运行提供了可能。
信息服务：包括道路信息服务、天气信息服务、加油站位置价格信息、餐馆位置信息、Internet及交互式信息服务等。其它如一些传统的服务方式，比如交通诱导或停车诱导，采用自组网作为补充，对驾驶员会更加方便。
无线抄表
用带自组网模块的智能电表替代传统电表，居民楼中的智能电表构成自组网，自动将电表计数传至小区物业管理平台，取代传统人工阅读抄表记录的消耗。
森林防火
冬季干燥容易燃烧森林大火，如何在广袤的林区第一时间捕获燃火信息对扑救至关重要。通过飞播大量传感网模块，实时动态采集林区湿度、温度、风力、火焰等并由各个结点自组织建网将信息传回中继站点或控制中心。
战场物化采集
向难以获得情报的战地空投大量传感网模块，采集战场物理（声音、震动、地形等）、化学（爆炸物残留气体、化学武器）信息，供作战分析和决策。未来战争会更多将传感网获取的战场信息与单兵作战平台集成，成为战场数据链的重要组成部分。
无线监控
电影《机械师》中杰森·斯坦森监视对象总是随手在隐蔽处粘一个摄像头，这个小东西肯定包含一个自组网模块，杰森找个僻静角落监控就好了。
1.1.3WMAN
1.1.4RFID
RFID组成和特点
标签（Tag）：由耦合元件及芯片组成，每个标签具有唯一的电子编码，附着在物体上标识目标对象。Tag之间是不能通信的，NFC芯片之间可以通信。
阅读器（Reader）：读取（也可写入）标签信息的设备，可设计为手持或固定读写器。
RFID系统最重要的优点是非接触识别，它能穿透雪、雾、冰、涂料、尘垢等条形码无法使用的恶劣环境阅读标签，并且阅读速度极快，大多数情况下不到100毫秒。
1.1.5近场通讯NFC
NFC Vs RFID Vs 蓝牙
NFC芯片具有相互通信功能，并具有计算能力，还可含有加密逻辑电路或加密/解密模块。
NFC通常用于私密领域的超短距离非接触式通信。RFID通常仅用于标识。
NFC传输速度不如蓝牙，不能满足需要较高带宽的应用需求。
应用案例：
1.1.6二维条码
1.1.7红外通信
1.1.8无绳
1.1.9无线个域网WPAN ?蓝牙
?超宽带UWB
